Отопительно варочные печи своими руками: выкладываем печь по инструкции из кирпича

Плюсы и минусы конструкции

Зачастую кирпичные печи более предпочтительны, нежели их модернизированные аналоги. Этому способствует ряд причин.

• Корпус печки — превосходный теплоаккумулятор. Печь необходимо топить не так часто, как печь из стали или чугуна. Некоторые модели могут держать тепло сутки, а вот печь из металла требует периодического подбрасывания дров в топку.
• Она более экономична, т. к. имеет способность накапливать тепло.
• Экологичность.
• Оптимальный режим сгорания топлива.
• Максимальная теплоотдача, где органические молекулы практически полностью распадаются на H₂O и углекислоту. При этом избыточную часть тепла усваивает кладка из кирпича, а потом постепенно отдаёт его дому.
• Внешняя сторона печки не нагревается слишком сильно при этом.
• Тепло, которое отдаёт печка из кирпича более мягкое, если сравнивать его с теплом металлических конструкций. Слишком горячая поверхность металлических сооружений может подпалить пыль, парящую в воздухе. При этом происходит выделение не самых лучших соединений, которые хоть и не отравят вас, но вреда здоровью принесут. Ещё от этого могут быть неприятные запахи.
• Печь, выстроенная из кирпича, когда нагревается, выделяет пар, а когда остывает, снова забирает его обратно. Таким образом, она как бы дышит. Благодаря этой особенность влажность воздуха в помещении всегда остаётся оптимальной. Другие отопительные приборы необходимо оснащать увлажнителем воздуха, иначе они просто будут сушить воздух.

Плюсов у такой печи достаточно много. К ним можно отнести и её многофункциональность. Но и недостатки тоже есть. Если помещение, которое отапливается только при помощи кирпичной печки полностью остынет, то для того чтобы заново прогреть его до оптимальной температуры понадобится много времени. Ещё одним её недостатком можно считать массивность. Такое сооружение лучше строить на этапе строительства самого дома. Ну и, конечно, кирпичная кладка. Как бы просто со стороны это не выглядело, всё равно это достаточно сложный процесс. Но не невозможный. Если строго следовать рекомендациям, то у вполне можно справиться с этой задачей самостоятельно. И всё же, чтобы не рисковать, если есть возможность пригласить специалиста, так и сделайте.

Кирпичные конструкции

Итак, мы переходим к достаточно сложной теме – отопительно варочные печи из кирпича. В чем сложность данной конструкции? Во-первых, отметим, что если вы никогда печными работами не занимались, то придется разобраться в данной теме досконально, добравшись до мелочей. Как и любая сложная работа, она требует определенных знаний. И если схему сооружения и ее внутреннюю конструкцию можно сегодня узнать быстро, то с нюансами возведения придется повозиться.

Во-вторых, надо правильно подобрать необходимые материалы. К примеру, для сооружения любой кирпичной печки потребуется красный огнеупорный кирпич, а вот топочную камеру обычно выкладывают из шамотного кирпича. В отопительно варочных приборах можно устанавливать готовую топку, изготовленную из чугуна. Это не только сокращает время проведения строительства печи, но и уменьшает ее стоимость. Шамотные кирпичи – материал дорогой.

Три в одном

Конструктивные особенности

Какие элементы являются основными в данном типе печей?

Топочная камера. В принципе, это обычная камера, конфигурация которой может изменяться в зависимости от используемого топлива. А так как мы говорим в этой статье о дровяных варочных печах, то выкладывать камеру надо будет с высоким потолком. Для дров необходим объем. Варочная чугунная плита для печи

Обращаем ваше внимание – именно чугунная. Сталь не выдержит высоких температур, а в некоторых случаях и соприкосновение с открытым огнем

Стальной лист просто начнет изменять свои размеры и коробиться

Чугун с такими нагрузками справиться без проблем. Что касается размеров чугунной плиты для печи, то это в основном зависит от размеров самой печки и от того, как интенсивно вы будете готовить. Поэтому на рынке вы можете приобрести варочные чугунные панели с одной или двумя конфорками. Кстати, панель чаще всего устанавливается над топочной камерой, редко в специальной нише. Именно такое расположение уменьшает тепловые потери, идущие на обогрев плиты. Духовка. Это готовое изделие, обычно из чугуна. Место ее установки зависит от конструкции печки. Она может быть установлена над камерой сгорания топлива или рядом по горизонтали. Чаще всего духовой шкаф используется для поддержания приготовленных блюд в горячем состоянии

Стальной лист просто начнет изменять свои размеры и коробиться. Чугун с такими нагрузками справиться без проблем. Что касается размеров чугунной плиты для печи, то это в основном зависит от размеров самой печки и от того, как интенсивно вы будете готовить. Поэтому на рынке вы можете приобрести варочные чугунные панели с одной или двумя конфорками. Кстати, панель чаще всего устанавливается над топочной камерой, редко в специальной нише. Именно такое расположение уменьшает тепловые потери, идущие на обогрев плиты. Духовка. Это готовое изделие, обычно из чугуна. Место ее установки зависит от конструкции печки. Она может быть установлена над камерой сгорания топлива или рядом по горизонтали. Чаще всего духовой шкаф используется для поддержания приготовленных блюд в горячем состоянии.

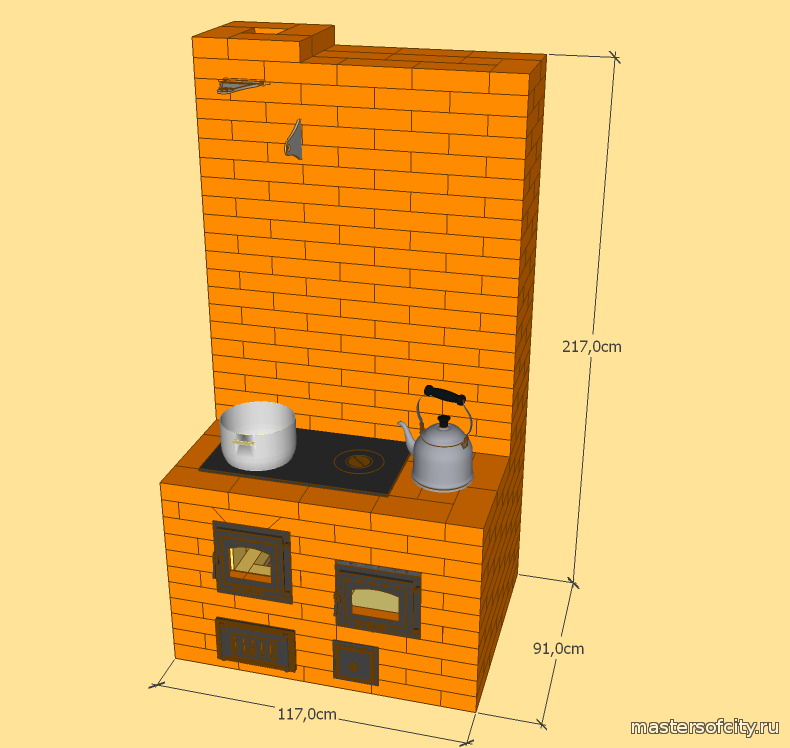

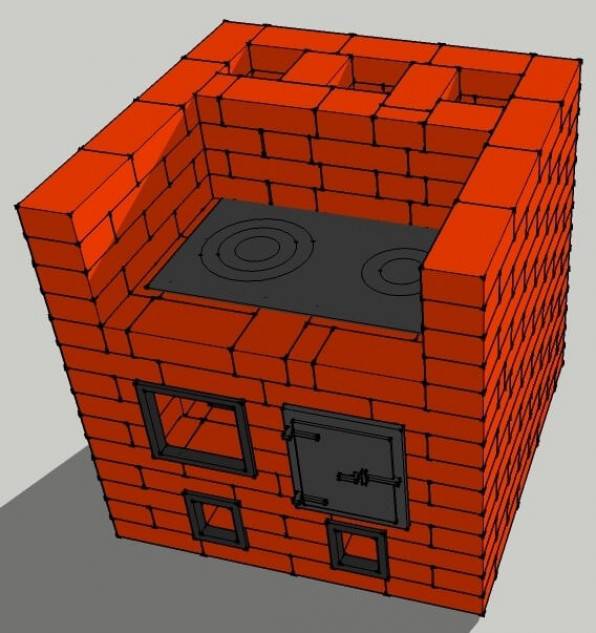

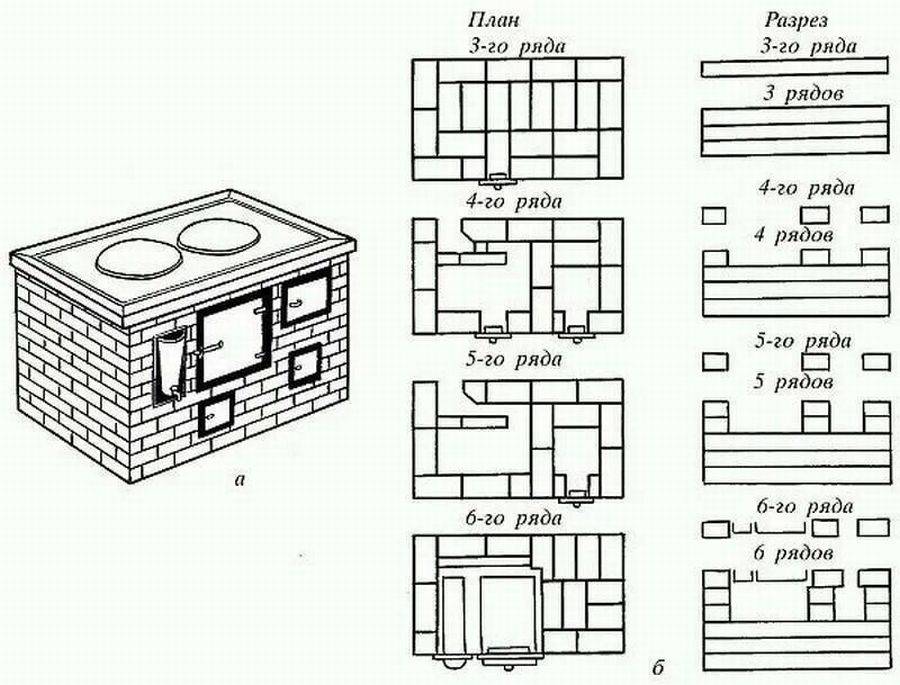

Самая простая модель

Самое важное в конструкции такого типа отопительных агрегатов – это завязать все конструктивные элементы в одну единую систему, в которой основой является эффективное распределение горячих воздушных масс. То есть, нагретый в топке воздух должен пройти по определенному контуру, чтобы оставить все свое тепло и для варки, и для подогрева, и для отопления

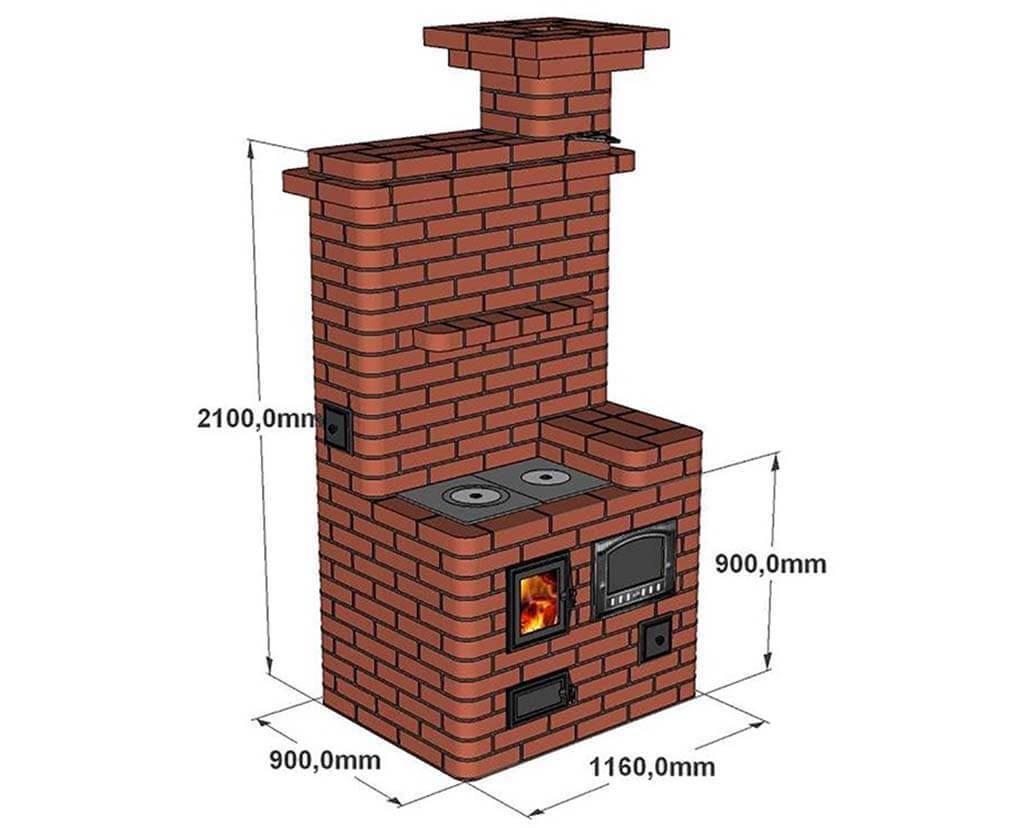

Печка Волкова

Печка Волкова

Типы кирпичных печей с варочной панелью

Как уже было сказано выше, существует достаточно большой модельный ряд данного типа конструкций, которые друг от друга будут отличаться габаритами, функциональными дополнениями (к примеру, отопительно варочная печь с лежанкой), используемыми материалами, различной конфигурацией основных элементов. Мы просто обозначим в нашей статье некоторые из них.

• Печь Волкова. Одна из часто встречаемых моделей с размерами 110×90х244 см, в конструкцию которой кроме всех основных элементов входит водяной контур. Этот агрегат может быть использован и в летнее время, на нем просто можно готовить пищу.
• Печь Потапова. Здесь присутствуют две модели, отличающиеся между собой размерами. Есть большая печь, и есть малая. Кстати, вот размеры малой печки – 51 х 64 х 182 см.
• Печь Жирнова, Стержнева, Кузнецова и так далее.

Устройство топочной камеры

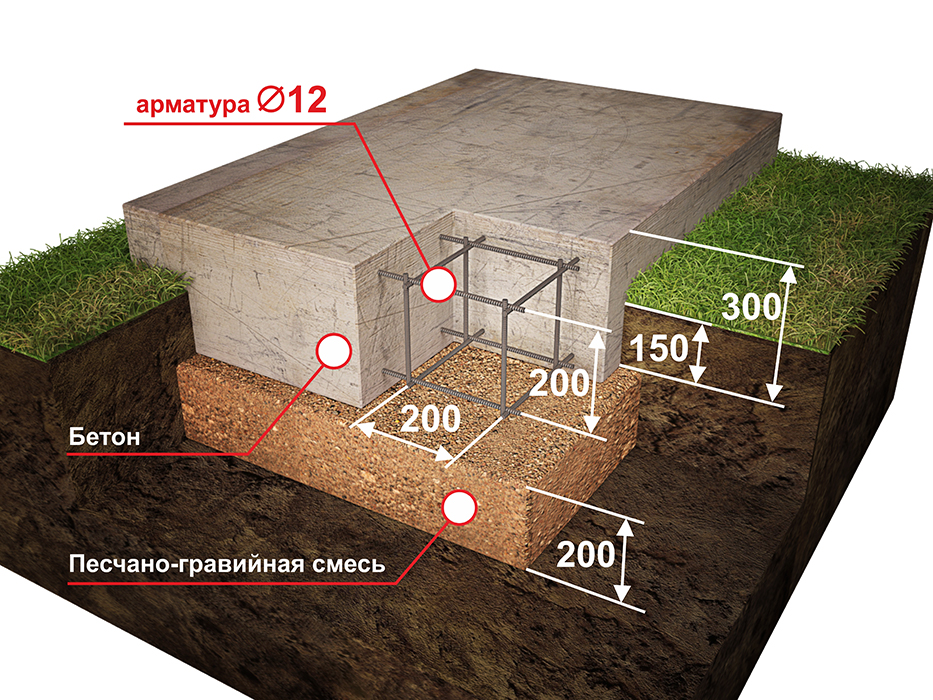

Выкладываем фундамент

Под печь с варочной рекомендуется возводить монолитный фундамент одним из двух методов:

• Заливка – в подготовленный котлован заливается раствор, который усиливается бутом или армирующей сеткой
• Кладка – в котлован укладываются керамические кирпичи или железобетонные блоки

Если сравнивать оба варианта между собой, первый будет не только лучше, но и экономически выгоднее. Однако возводить на нем печку можно лишь спустя 1.5-3 недели. Ни в коем случае нельзя делать перевязку между ним и основанием дома.

Строить фундамент под отопительно-варочные печи своими руками рекомендуется согласно следующей инструкции:

1. Вначале нужно выкопать котлован, линейные размеры которого будут на 15-25 см больше предполагаемой печи. Заглубление должно составлять 0.7-1 м
2. На дно засыпается и плотно утрамбовывается подушка из сухого просеянного песка толщиной 10-15 см
3. Затем закладывается 20 см слой щебня крупной фракции, для экономии перемешанный его с боем кирпичей и камней. Присыпав чуть песком, поверх вновь делается фильтрующая щебенчатая подушка толщиной 10 см и накрывается гидроизоляцией (чаще используют рубероид)
4. Далее нужно соорудить опалубку, оставив между ней и краем котлована 5-10 см для ее последующего демонтажа
5. На дно льют бетонную смесь слоем около 5 см, на которую устанавливают армирующий каркас
6. Заливая небольшими порциями по 10-15 см, смесь трамбуют с целью удаления скопившихся внутри пузырьков. Добравшись до крайней отметки, фундамент оставляют застывать

Читайте так же о том как своими силами сделать печь буржуйку

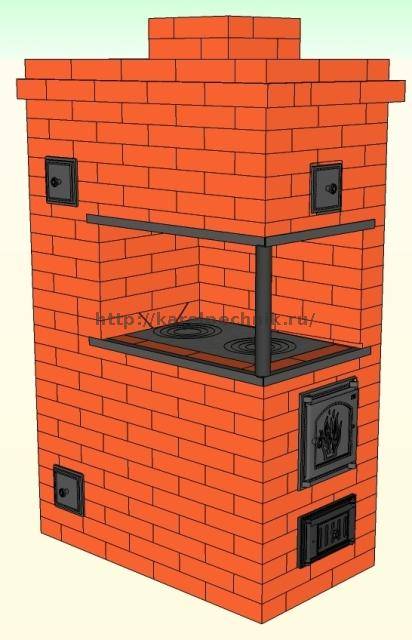

Домашняя шведка

Порядовка шведской печи

Порядовка печи с варочной плитой шведского типа показана на рис. справа. Для ее постройки понадобится (кроме фундамента и печных приборов):

1. Кирпич керамический полнотелый М150 – 570 шт.
2. Готовая глиняная сухая печная смесь для кладочного раствора – примерно 200 кг.
3. Стальной уголок 40х40 – 1,7 м.
4. Стальная полоса 50х5 – 0,65 м.
5. Лист кровельного железа предтопочный – 1 шт.
6. Лист плоского шифера толщиной 10 мм для перекрытия варочной камеры – 1 шт.

Печные приборы (колосниковая решетка, дверцы топочная и поддувальная, 2-конфорочная чугунная плита, 2 задвижки и 3 прочистки) – стандартные. Это, пожалуй, оптимальная отопительно-варочная печь для дома. Поясним по схеме, она на желтой врезке вверху слева на рис. Для наглядности печку пришлось условно распилить вдоль сверху донизу и заднюю часть отодвинуть вправо.

Важную роль в тепловом цикле печи играет духовка. Она своего рода автоматический переключатель с летнего хода на зимний. Вообще, духовка изначально заложена создателями печи (академиками шведской Академии Наук во второй половине XVIII в.) как ее неотъемлемый конструктивный элемент. Любая истинно шведская печь непременно выполняется с духовкой. Но к делу.

Духовая камера работает как аэродинамическая преграда отходящим из топки газам. Задерживаясь в зоне высокой температуры, они достаточно полно сгорают уже под сводом топки, он же варочная поверхность, и в канальную часть печи уходят горячими, но хорошо прогоревшими. Поэтому, кстати говоря, дальнюю от топки стенку духовки можно сделать двойной и использовать как теплообменник ГВС с накопительным баком. U- или W-образный теплообменник можно также пристроить к той же стенке, лучше изнутри.

Зимой варочная поверхность не перегревается чрезмерно, т.к. тепло из ниши хорошо вытягивает конвекция в помещении. Летом на малых порциях топлива духовка не дает дымовым газам сразу проскочить в каналы, и КПД печи остается достаточно высоким, до 60% и выше. Часть плиты над топкой нагревается сильнее (левая конфорка на порядовке), здесь лучше, как говорится жарить-шкварить. Правая конфорка более пригодна для варки.

Зимой эта печь отлично работает и как дровяная, и как угольная. Летом желательнее топить малыми загрузками крупного угля или древесными брикетами, сухие дрова в жару слишком быстро прогорают и расход топлива получается великоват. Если канальная часть печи выходит в соседнюю комнату (или в 2 смежных небольших), то при правильной топке избыточный нагрев кухни летом оказывается не больше, чем от газовой плиты.

Устройство фундамента под шведскую печь

О фундаменте под шведку

Описанная печь довольно солидное сооружение, и под нее нужен полноценный печной фундамент, см. рис. На нем делают цементно-песчаную стяжку вровень с настилом пола. Затем укладывают лист 3-4 мм асбеста или минерального картона с выходом за пределы контура печи в 300 мм по сторонам и на 600 мм перед топкой. Если настила пола еще нет, этот первый слой теплоизоляции накладывают в размер по фундаменту.

Второй слой – фольгу или тонкую оцинковку на первый слой, а на нее такой же асбест или минеральный картон, накладывают, когда пол уже настлан. На него – лист кровельного железа, с тем же выходом в стороны. На железо – слой вымоченного в жидком глиняном растворе (глиняном молоке) войлока. На войлоке, когда он подсохнет, начинают кладку печи

Такие меры предосторожности необходимы, чтобы уменьшить отток тепла печи в грунт. Про него иногда забывают и опытные печники, а на качество печи, особенно такой тонко сбалансированной по собственному теплу, как шведка, он влияет очень даже заметно

Устройство и особенности шведской печи

При разработке «шведки» за основу была взята «голландка», последняя на тот момент была уже достаточно распространена и зарекомендовала себя с хорошей стороны. Но поскольку климат Скандинавского полуострова суровее европейского, а запасов топлива меньше, голландку основательно переделали и приспособили под свои условия, в результате чего на свет появилась отопительно-варочная шведская печь.

Она частично сохранила принцип действия голландки, но при этом добавились элементы, позволяющие готовить пищу и сушить одежду, а в разных типах печки присутствует и лежанка. Мы говорим о разных видах, поскольку печь шведка может дорабатываться и изменяться конструктивно, сохраняя общую концепцию. А концепцией предусмотрен канальный принцип действия, как у голландки, но с дополнительными устройствами для отбора тепла:

1. Металлическая духовка.
2. Варочная панель с нишей.
3. Верхняя ниша.

Ниже на фото представлена схема шведской печи, на которой перечисленные элементы обозначены соответствующими цифрами.

Духовка из металла находится сбоку от камеры сжигания и предназначена для отбора от нее тепла напрямую и передаче его в помещение. Приготовление выпечки – не основная функция духовки, она буквально через 5 минут после растопки уже пышет жаром, стоит только распахнуть дверцу. На схеме видно, почему так происходит. Продукты сгорания, прежде чем опуститься к полу и уйти, нагревают корпус духовки сверху и сбоку, а с другой стороны он нагревается топкой. Такая конструкция делает возможным применение любого мелкого топлива для отопления дома и приготовления пищи.

Ниша над плитой прогревается непосредственно от камеры сгорания, распространяя теплый воздух в помещении кухни. Верхняя ниша, изначально задуманная для просушки вещей, снизу нагревается от плиты и сзади от каналов, где проходят продукты сгорания. Последние, обогнув духовку, выходят в систему вертикальных каналов и там передают свое тепло телу печи, после чего выбрасываются через дымоход.

В силу особенного строения дымовых каналов шведка будет интенсивно прогревать полы и грунт под ними, что нерационально. По этой причине установка отопительно-варочной печи должна выполняться на основание с теплоизоляцией. Для нее прекрасно подойдут листы базальтового картона толщиной 5 мм, их потребуется уложить в три слоя с прослойкой из алюминиевой фольги в качестве отражающего экрана.

Размещение шведской печи в частном доме

Поскольку основное тепло дымовых газов отдается задней стенке печки, ее принято устанавливать в простенке между помещениями кухни и спальни (либо гостиной). В некоторых разновидностях шведок с тыльной стороны устраивается камин или лежак относительно небольших размеров. Габариты лежака в шведском варианте – 1800 х 660 мм, что маловато для комфортного отдыха и сна.

Шведская отопительно-варочная печь с лежаком отличается от обычной конструкции наличием горизонтальных каналов и режимов работы зима/лето. Это реализовано с помощью дополнительной задвижки, устанавливаемой в прямом вертикальном канале. Зимой задвижка закрывается и продукты сгорания движутся по большому кругу, через горизонтальные газоходы лежанки, после чего возвращаются в дымоход. Летом заслонка открыта и свободен прямой путь в вертикальную трубу, по ней дымовые газы просто выходят наружу. Таким образом, греется только варочная плита.

Общая схема отопительной печи

На изображении ниже указаны основные элементы отопительной печи. Внизу под колосниками (4) выкладывается зольник или подувало с дверцей (2, 3). Это отверстие имеет свою функцию: подвод воздуха к топке (7), а также сбор золы (шлаков).

Отопительная печь схематично

1 — шанцы; 2 — поддувало; 3 — поддувальная дверка; 4 — колосниковая решетка; 5 — топочная дверка; 6 — под; 7 — топливник (топка); 8 — хайло; 9 — свод топливника; 10 — тепловоздушная камера; 11 — внешняя теплоотдающая поверхность; 12,14 — дымовые каналы, дымоходы; 13 — перекрыша; 15 — отступ; 16 — патрубок; 17 — дым.задвижка (вьюшка); 18 — внутренние тепловоспринимающие поверхности

Над колосником обычно располагается топочное отверстие с дверкой, куда закладывается топливо. Нижняя часть топки называется подом (6). Сверху топочное пространство перекрывается сводом (9), в верхней части которого находится хайло (8). Хайло – это отверстие, предназначенное для вывода продуктов сгорания из топливника в дымоход. Практически все тепло, после сгорания топлива проходит через хайло, а продукты сгорания идут или в трубу, или же вначале направляются под водогрейную коробку плиты, духовку или чугунный настил (этого нет на схеме). Далее они удаляются в атмосферу через дымоход.

У некоторых моделей печей имеются внутренние тепловоздушные камеры. В них происходит прогрев холодных воздушных масс, поступающих из помещения, а затем возврат уже тёплого воздуха обратно, то есть происходит постоянный нагрев и циркуляция воздуха. Такие печные устройства выделяют тепло в помещение более равномерно, чем иные модели.

Схематическое расположение тепловоздушной камеры в одной из версий голландской печи

Разрез печи ПТД с воздушной камерой, размещающейся по всей высоте топливника. Подробнее об этой печи здесь.

Следующими составляющими печи являются внешние теплоотдающие поверхности (11), они прогреваются за счёт горячих газов, проходящих по дымовым каналам (12 и 14). Выше них находится перекрыша (13), которая состоит из нескольких рядов кирпичной кладки. Дым от сгораемого топлива вначале проходит по дымовому каналу (12) постепенно нагревая его, а затем через дымоход (14) выходит наружу. При кладке между массивом печи и стеной помещения необходимо в целях пожарной безопасности делать определенный отступ (15).

Дымоход соединяется с печкой за счет патрубка (16) и закрывается специальной дымовой задвижкой или по другому вьюшкой (17). Топка состоит из пода, свода и стенок. Поверхности данных элементов являются тепловоспринимающими (18). Труба, установленная на печке, называется насадной.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Если требуется отвести топливные газы одновременно у нескольких печей, то их дымовые трубы соединяются в едином кирпичном массиве. Тогда следует коренную трубу установить на отдельном фундаменте возле печной конструкции и отступом от фундамента дома.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Подразделение печей

По функциональности

• Печи для отопления строят только для обогрева дома, никаких других хозяйственных нужд она не исполняет, варочная поверхность не предусмотрена Приготовить еду или подогреть воду на такой печи нельзя. Подобные типы и раньше использовались достаточно редко, а в последнее время, после начала использования водяных контуров, они практически вышли из применения.
• Плиты для приготовления пищи – варочные. Такие модели устанавливают в качестве летнего варианта, иногда на открытом воздухе, на дачах, в летних кухнях. Варочные плиты используют выделение тепла только в рабочей области для варки еды, а коэффициент нагрева окружающей среды у них очень низкий, такие плиты устанавливают в тех помещениях, которые не требуют сильного отопительного обогрева.
• Отопительно-варочная печь из кирпича наиболее любимая и популярная модель у владельцев домов. Устроена она так, что ходы в дымоходе позволяют максимально использовать тепло для отопления, также присутствует варочная поверхность для хозяйственных нужд. Система задвижек позволяет увеличить нагрев дома в зимнее время и приготавливать пищу в летнее время, не отапливая комнаты. Этими же задвижками регулируют горение и вывод дыма при различных перепадах атмосферного давления.
• Печь для барбекю представляет собой плиту с незакрытым горением, которую строят на открытом пространстве или под навесом. Дымоход выполняется в виде колпака, кирпичная кладка простая и делается для устройства жерла горения и опоры решеток. Основание — также простейшее. Некоторые хозяева устраивают в месте расположения барбекю из кирпича настоящий кухонный узел, подводят туда водопровод и делают сток канализации.
• Отопительная банная печь строится как быстро прогревающийся массив, дающий сухой пар. Ходы устроены так, что дыму деваться некуда, кроме как нагревать поверхность печи. Такие печи нужно выполнять максимально по инструкции. Любые недочеты, неправильное топливо (не дрова, а мусор) или плохо подогнанные камни приводят к тому, что не полностью сгоревшая органика осадком остается на дне печи. Сухой пар может оказаться угарным, токсичным и канцерогенным.

В зависимости от строения

• Стандартная русская печь является настоящей «душой» дома. И с этим трудно поспорить. Ее конструкция предусматривает отопление помещения, варочную поверхность. Наличие духового отдела позволяет готовить еду по рецептам, которые просто нельзя приготовить по-другому. Конструкция русской печи имеет еще одну немаловажную характерную особенность – лежак для сна или лечения теплом, который активно использовался в стародавние времена.
• Более компактная шведская модель, полезное действие — на уровне 60%. По сути, это печь с камерой и системой отведения дыма по типу колпака. В ней тоже присутствует духовка. Очень часто используется в небольших домах.
• Кирпичная голландка используется в домах только для отопительных целей, и варить пищу на ней нельзя. Дымоход устраивается канальный или комбинированного типа. Отсутствие варочной поверхности заставляет горячий воздух эффективно отдавать тепло на обогрев.

Печь-камин

Порядовка простой варочной печи с камином

Обычно каминопечи строят, обкладывая чем-то готовую фирменную топку с дверцей из жаростойкого стекла. Но для отопительно-варочной печи этот вариант не подходит уже потому, что фирменная топка при всех ее несомненных достоинствах (полное дожигание, высокий КПД, пожаробезопасность), требует непосредственного присоединения к дымоходу, и куда тогда поставить плиту? Дымовые газы выходят в температурой менее 200 градусов, через металл плиты и чайник не вскипит. Наконец, хочется временами посидеть у живого огонька.

Здесь на рис. справа – порядовка малой угловой печи-камина. Хороша она, помимо простоты постройки, тем, что варочная печка и камин разделены. Варочная часть – самый незатейливый камелек на одну конфорку, камин также простой очаг. Экономичности от такой конструкции не жди, поэтому она более всего подходит для дачи, обитаемой временно в теплое время года. Как кладут угловую печь-камин посерьезнее, можно посмотреть на видео:

Набор для самостоятельной кладки печки

Начните с подготовки всех необходимых кладочных приспособлений.

Вам понадобится:

• кирпич. Купите простой и огнестойкий кладочный материал. Для точного определения нужного количества кирпича предварительно подготовьте порядовку будущей печи;
• глина. На ее основе вы приготовите раствор для кладки печи;
• металлические дверцы и прочая фурнитура;
• листовой металл;
• уголки;
• сетка либо прутки арматуры для укрепления конструкции;
• шины;
• известь;
• емкость для приготовления раствора;
• металлическое сито с ячейками 1-2 мм;
• отвес;
• строительный уровень;
• молоток;
• мастерок;
• лопата;
• чугунная плита с конфорками.

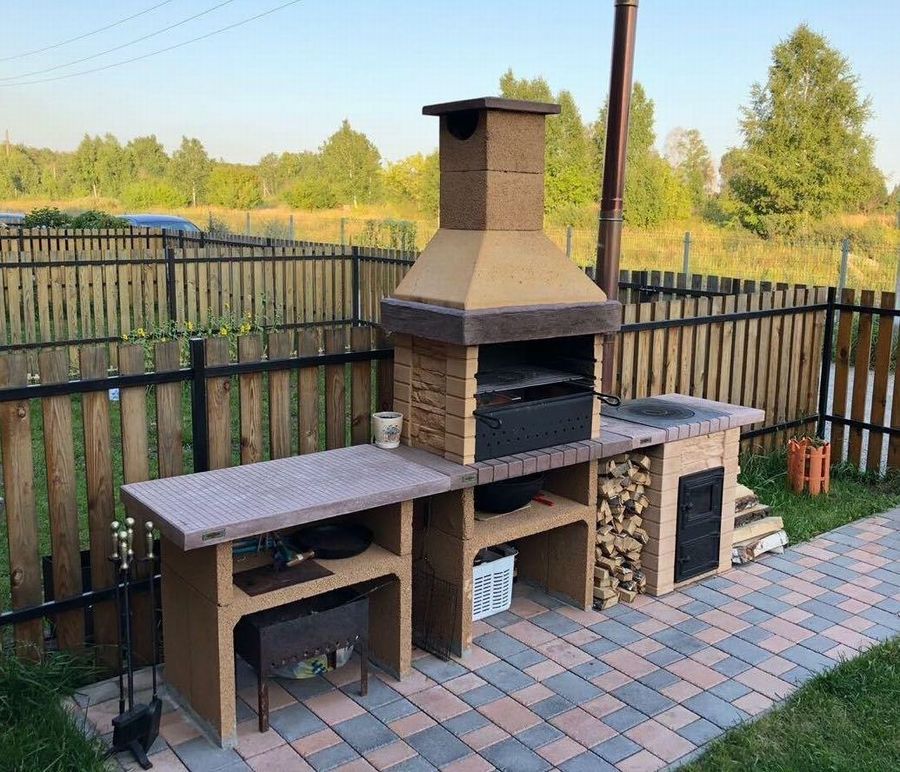

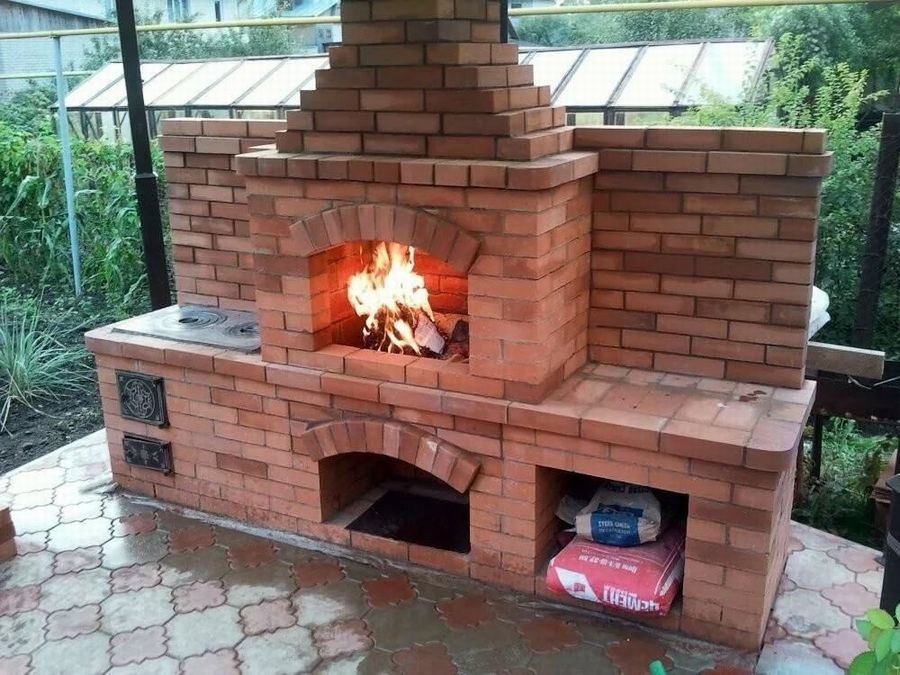

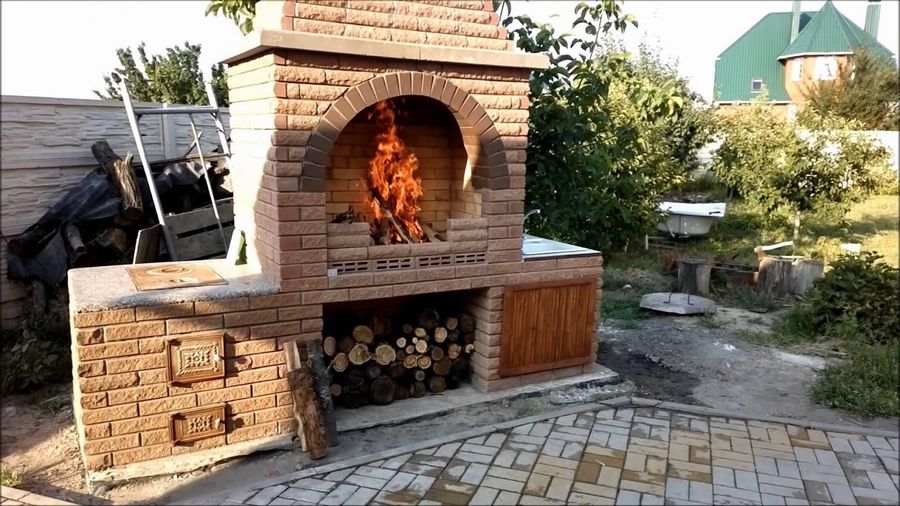

ТОП 9 фото – варочная ПЕЧЬ для улицы (из кирпича)

Использование варочной печи из кирпича на улице помогает решить многие простые рутинные задачи. С помочью варочной печи под открытым небом можно делать всё: готовить еду себе и домашним животным, заниматься консервацией, печь хлеб и сушить грибы, быстро подогреть воду и в конце концов, просто сжечь какой-либо мусор и старые ветки.

Кирпичная варочная печь является наиболее универсальным и распространенным вариантом уличного очага. Она отличается наибольшей практичностью и широким функционалом. К тому же она безопасна, долговечна, компактна, быстровозводима и очень бюджетна.

Прежде всего нужно начать работу с поиска подходящего места для сооружения конструкции. Место должно быть в достаточном удалении от деревянного перекрытия и сооружения, и прочих предметов.

Также необходимо позаботиться об удобном доступе к плите и желательно обзавестись защитным навесом от непогоды. Такой навес поможет использовать печь при любой погоде.

Классический фундамент такая конструкция не требует. Достаточно подушки из щебня, брусчатки или плитки.

Габариты такой печи могут совершенно разными. Всё зависит от желаемого функционала печи. Она может быть самых скромных размеров, часто такие печи имеют только варочную плиту.

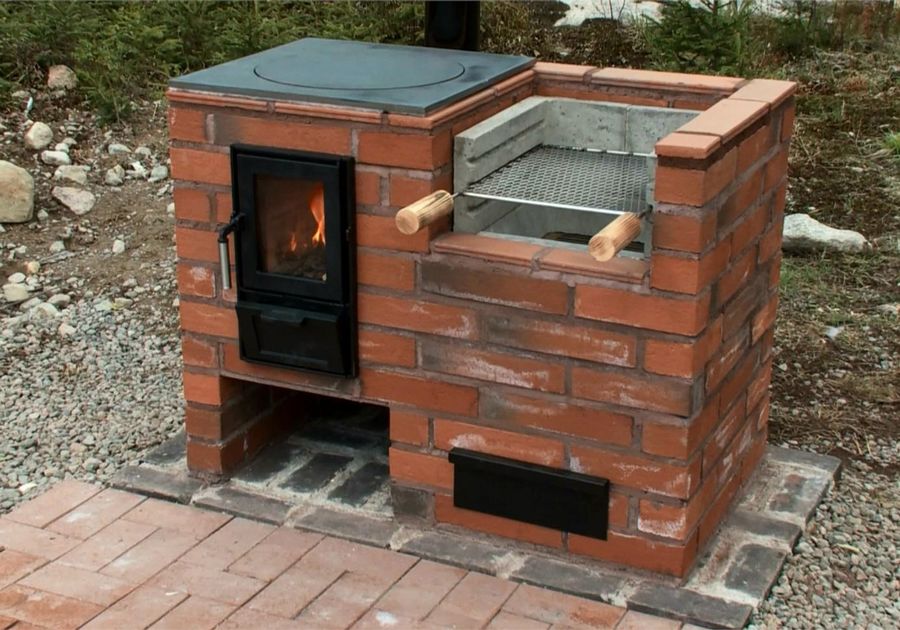

Другой вариант уличной печи включает в себя варочную поверхность и место для сжигания веток и мусора. Обязательный элемент таких печей – дровальник.

Также зачастую варочную печь кроме варочной панели оснащают котлом для воды.

В более бюджетной вариации печи используют металлическую решетку за место варочной плиты.

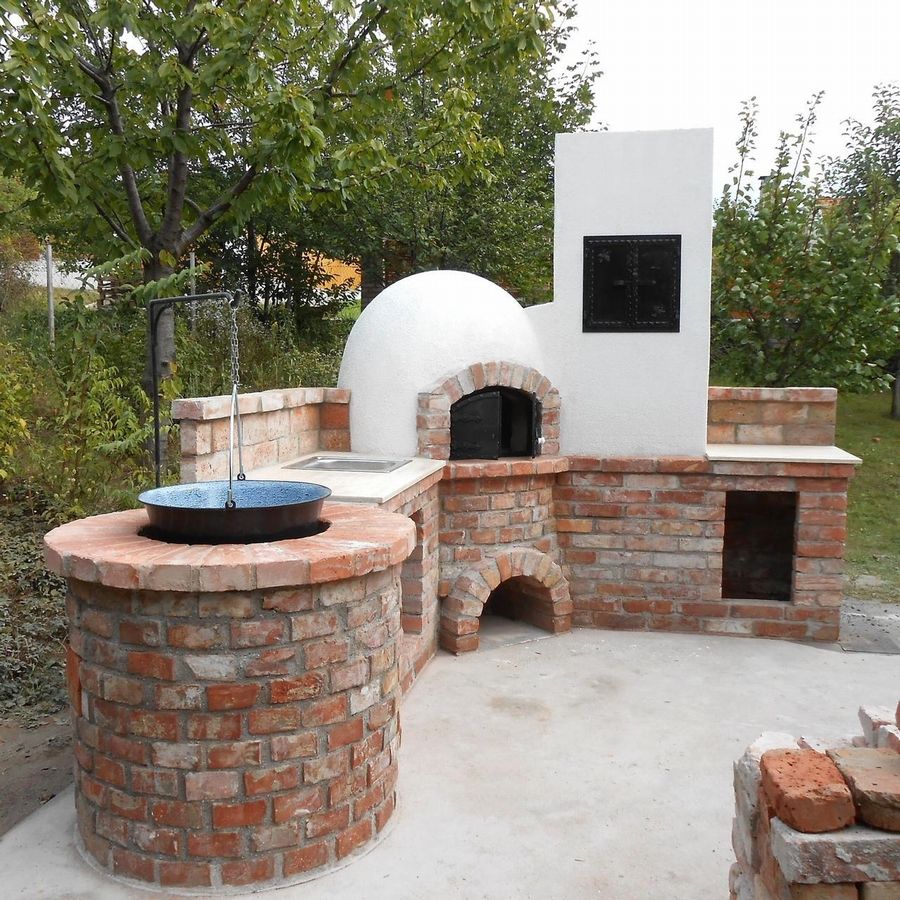

Для большего комфорта уличную печь делают более габаритной. Она включает в себя варочную панель, духовку и раковину. Раковина в данной конструкции добавит дополнительный функционал. В раковине можно подготовить продукты и мыть руки.

Читать полностью (ссылка)

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!
