Отопление ПЛЭН: технические характеристики и достоинства системы

Электромонтаж системы отопления плэн

Перед началом монтажа необходимо определиться с расположением нагревателей таким образом, чтобы питающие концы нагревателя находились по направлению к электрощиту либо клемной коробке для минимизации расхода питающих проводов, кабель-каналов и трудозатрат.

Крепление нагревателя следует начинать от места предполагаемого расположения кабель-каналов.

Пленочный нагреватель плэн обычно монтируется на потолочной поверхности. Выбор крепежных элементов осуществляется исходя из метериала поверхности к которой крепится плэн.

Если планируется закрывать пленочный нагреватель декором, необходимо предусмотреть такую конструкцию подвесного (натяжного) потолка, которая бы обеспечивала воздушный зазор между нагревательным элементом и элементом отделки.

Схемы подключения плэн

ВНИМАНИЕ! к электромонтажу допускается электрик не ниже третьей группы допуска по электробезопасности. Помните, ошибка в расчетах или при монтаже может привести к пожару!. Стандартное подключение 220В

Стандартное подключение 220В

Элементы пленочного нагревателя плэн собираются и монтируются на поверхности потолка в батареи параллельным соединением. Температурный режим создается и управляется терморегулятором, установленным на теневой стороне стены. Датчик автоматически включает систему отопления при понижении температуры воздуха в помещении, а при достижении заданной температуры, отключает. Датчик устанавливается в разрыв питающего провода.

Подключение плэн 110В

Для небольших, или помещений со сложной геометрией, выпускаются пленочные нагреватели плэн с рабочим напряжением 110 В. Этим достигается более плотное закрытие используемых площадей. Такие нагреватели монтируются последовательно в паре, тем самым обеспечивая рабочее напряжение 220 В. Перед началом самостоятельного монтажа, внимательно ознакомьтесь с инструкцией Ваших элементов. Набранные батареи, к токоведущим проводам подсоединяются параллельно.

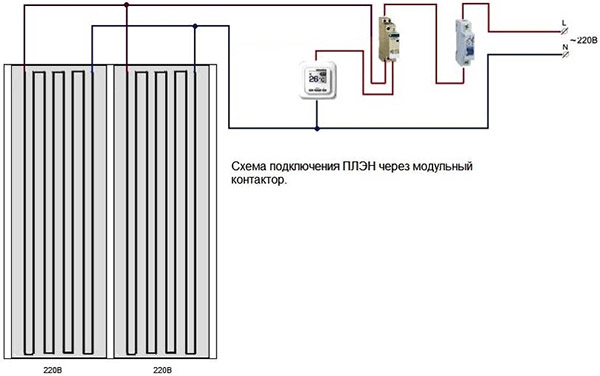

Подключение системы при рабочих токах выше номинального тока терморегулятора

При монтаже мощных систем (для больших помещений, домов, коттеджей и т.д.) где рабочие токи превышают номинальный ток терморегулятора, необходимо использовать магнитные пускатели, реле, модульные контакторы. В этом случае термодатчик управляет только катушкой. Параметры катушки определяются нагрузкой.

Подключение промышленных объектов на силовое питание 380В, производится специалистами с соответствующими допусками и квалификации.

Электрооборудование и автоматика

Воздушные терморегуляторы являются неотъемлемой частью системы пленочного обогрева плэн.

Терморегуляторы подразделяются на механические и программируемые.

Терморегулятор монтируется на внутреннюю стену не подверженную попаданию прямых солнечных лучей (теневая сторона) на высоте 1-1,5 метра от пола, при этом необходимо заложить теплоизолирующий материал (например, изолон) для того, чтобы отсечь влияние на него температуры стены. Так же необходимо исключить расположение терморегуляторов в сквозняковые зоны.

На терморегуляторе задается уровень температуры, на котором должна поддерживаться температура воздуха. В случае падения температуры на 1°С терморегулятор напрямую или через магнитный контактор замыкает цепь питающую нагреватель и начинается прогрев помещения, когда температура достигает заданной, цепь разрывается. Зона нечувствительности большинства терморегуляторов находится в диапазоне 1°С. Благодаря этому система отопления на основе элементов плэн способна поддерживать температуру в помещении с точностью до 1°С

Терморегулятор позволяет программировать систему отопления вашего дома на протяжении недели, и устанавливать желаемую температуру на конкретный временной промежуток.

Наша компания осуществляет проектирование и монтаж систем отопления на основе плэн. Монтаж выполняют специалисты, имеющие необходимые допуски и квалификацию. Проектирование и монтаж системы нашими специалистами — гарантия качества и безопасности системы!

Польза или вред инфракрасного излучения

У большинства из тех, кто задумывается об установке инфракрасного оборудования в своем доме, возникает вопрос о безопасности такой системы.

Для начала разберемся с тем, что же такое ик-излучение. Это электромагнитные волны определенной длины. Их естественный источник – Солнце, которое излучает большое количество волн различного спектра. Самые длинные из них относятся к так называемым красным, потому что человеческий глаз видит их как красный цвет.

Однако учеными было доказано, что существуют еще и инфракрасные волны, длина которых несколько больше. Они относятся к волнам невидимого для человека спектра. Они попадают на кожу и ощущаются как тепловое воздействие. Но не все инфракрасное излучение одинаково.

Физики выделяют три группы таких волн:

1. Короткие, излучаемые телами с температурой свыше 800 °С.
2. Средние. Их испускают предметы, разогретые до 600 °С.
3. Длинные. Излучаются телами с температурой до 300 °С.

В зависимости от длины волны инфракрасное излучение воздействует на живые организмы по-разному. Короткие волны проникают в тело человека достаточно глубоко и способны разогреть внутренние органы.

На участках кожи, которые подверглись воздействию коротких ик-волн, образуются покраснения, волдыри и даже ожоги. Волны средней длины обладают более мягким воздействием, но все-таки нежелательны для организма.

Пленочные нагреватели разогреваются до температуры 50С, соответственно излучают только длинные инфракрасные волны, полезные для человека

Длинноволновое инфракрасное излучение воспринимается человеком как приятное тепло. Оно проникает в верхние слои кожи и мягко разогревает находящуюся в них влагу. Именно поэтому все живые организмы так любят греться на солнышке.

Длинноволновое ик-излучение не только греет, но и активизирует иммунитет, запускает механизмы восстановления и регенерации множества систем и органов.

Учитывая, что пленочное оборудование разогревается до 45-50С, можно быть уверенным, что излучает оно длинные инфракрасные волны. В рабочем режиме поддержания заданной температуры система работает в среднем от 6 до 10 минут в час.

Таким образом, она оказывает кратковременное воздействие на человека. Безопасность ПЛЭН подтверждается множеством сертификатов. Оно рекомендовано для установки в медицинских и детских учреждениях.

Подробная информация о вреде ик-обогревателей рассмотрена в другой нашей статье.

Установка системы отопления ПЛЭН

Произведя необходимые замеры и изучив отзывы о данном виде отопления, можно приступать к приобретению и монтажу ПЛЭН. Прежде всего, нужно решить, где будут располагаться  модули и какую часть помещения отапливать. Вариантов достаточно много: пол, потолок, стены, полный или зонированный обогрев. При этом устанавливать дома ПЛЭН отопление можно практически под любые поверхности, так как ИК-лучи имеют высокую проникающую способность. И почти все декоративные поверхности легко проницаемы для них. Исключение составляют некоторые виды штукатурки. Но поскольку монтируют пленочные обогреватели обычно на пол или потолок, этим можно пренебречь.

Укладка материала должна производиться с соблюдением определенных правил

Не составит труда установить ПЛЭН своими руками. Для этого нужно освободить поверхность, закрепить отражающую пленку и установить поверх него ПЛЭН. Поскольку излучение ИК-лучей происходит во всех направлениях, под ПЛЭН укладывают специальный экранирующий материал, который будет отражать тепло вовнутрь помещения, что повышает КПД и препятствует «обогреву улицы».  Согласно отзывам произвести монтаж ПЛЭН отопления можно без специальных строительных навыков. Достаточно следовать инструкции и соблюдать некоторые простые правила:

• не подключать ПЛЭН до установки, то есть в рулоне;
• использовать сертифицированную продукцию;
• при планируемом полном обогреве помещения достаточно 70-80% покрытия площади пленочным ИК-обогревателем;
• модули укладывают на расстоянии 10-15 см друг от друга и от стен;
• следует избегать механического воздействия на ПЛЭН как до, так и после укладки;
• если покрытие монтируется на пол, то нужно предусмотреть дальнейшее размещение тяжелой мебели и избежать установки модулей ПЛЭН под нее.

В целом можно сказать, что монтаж достаточно прост, а предусмотреть и рассчитать все финансовые затраты поможет анализ особенностей.

Конструкция и технические характеристики ПЛЭН

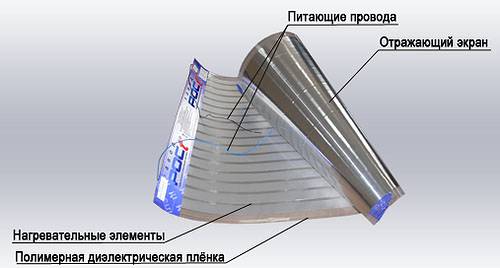

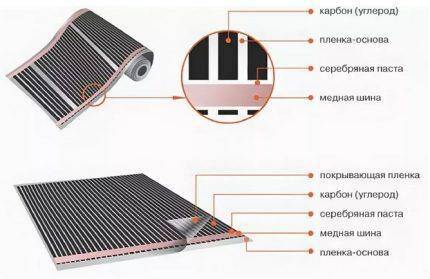

Конструкция ИК пленки

Для потребителя важны три характеристики любой отопительной системы – стоимость, эффективность работы и технические характеристики. О последних стоит рассказать подробнее.

Что такое ПЛЭН отопление, и из каких компонентов оно состоит? Главным нагревательным элементом в системе является тонкая пленка, изготавливаемая из лавсана или аналогичного ей материала. На ее поверхность наносятся полосы с содержанием карбоновой смести. Они же являются проводниками электрического тока.

• Мощность – Вт/м² пленки. Может варьироваться от 100 до 240 Вт/м² в зависимости от толщины карбоновых полос и их плотности расположения на поверхности;
• Ширина. Это нормированный параметр – от 300 до 1000 мм. В видео установки ПЛЭН отопления показано, что обрезать пленку вдоль не разрешено. Это может привести к разъединению электрической цепи;
• Устройство контроля – терморегуляторы. Это универсальные приборы, которые также используются в системе отопления электрический теплый пол.

Время выхода на оптимальную мощность ИК отопления ПЛЭН зависит от параметров помещения – объема и теплоизоляции. При первом включении системы стабилизация может продолжаться от 4 до 189 часов. В дальнейшем после адаптации система будет нагреваться до требуемой температуры в течение 5-10 мин.

Что такое инфракрасное излучение

Инфракрасное излучение – это безвредный спектр электромагнитного излучения. Инфракрасные волны дают все предметы, окружающие человечество, только в разном диапазоне в зависимости от нагрева. Получается, что инфракрасное отопление абсолютно безвредное, так как дает человеку совершенно естественное тепло.

К тому же инфракрасное отопление полезно для здоровья. Так как диапазон излучения ПЛЭН находится на одном уровне с диапазоном излучения человека, осуществляется терапевтическое воздействие на организм. Инфракрасное тепло улучшает обменные процессы, способствует быстрому выздоровлению от простудных заболеваний и снижению веса.

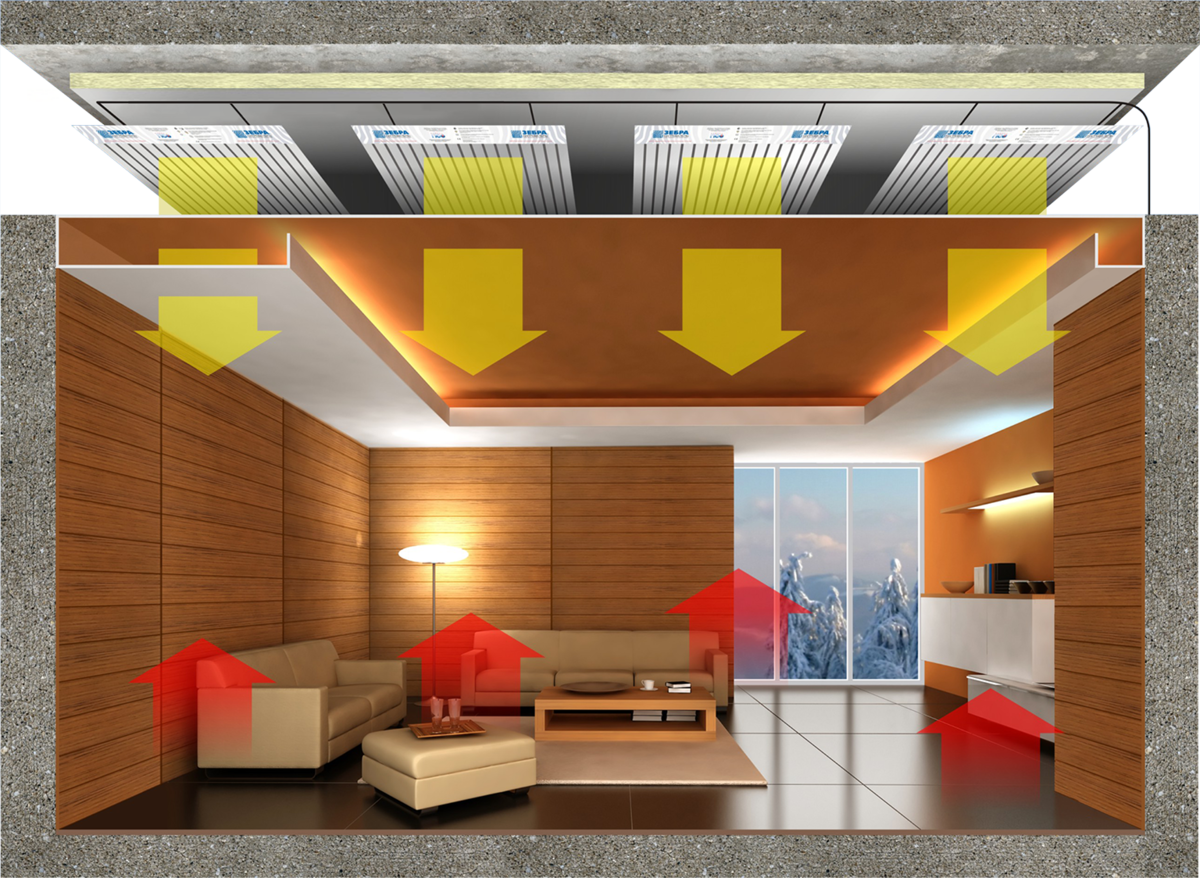

Циркуляция тепла в сравнении с обычным отоплением. Нажмите на фото для увеличения.

Отопление ПЛЭН при правильной установке позволяет распределять лучи тепла по всей комнате

Важно учитывать высоту потолков и площадь помещения и, исходя из расчетов, правильно распределить систему

Преимущества ПЛЭН

Пленочное отопление имеет ряд преимуществ.

Не требует отдельного места в помещении. Так как вся система устанавливается на потолке и занимает практически до 80% его площади, то в комнате на полу и на стенах место остается абсолютно свободным.

Кроме удобства использования, такое инновационное электрическое отопление полезно и с экономической точки зрения. Оно потребляет достаточно мало энергии. Обусловлено это продуманным устройством потребления электроэнергии. Система ПЛЭН, достигнув указанной на регуляторе температуры, переходит в экономный режим и отключается до тех пор, пока температура не начнет падать, затем снова автоматически включается и набирает потерянные градусы.

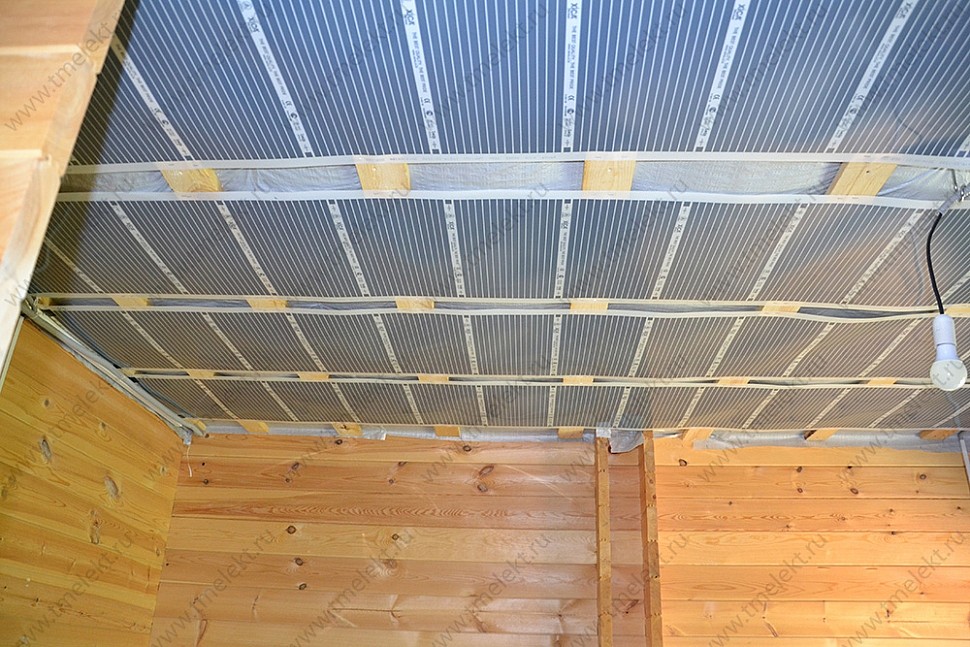

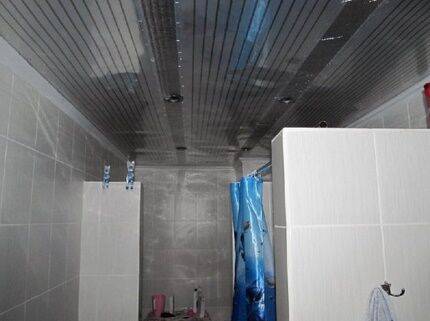

Потолочное расположение ПЛЭН. Нажмите на фото для увеличения.

Если все же по какой-то причине повредится проводник и пленка перестанет прогреваться, ее легко сменить на новый лист. Достаточно демонтировать потолочное покрытие, убрать испорченный лист и подсоединить к системе новый. Чего не скажешь, допустим, про тот же самый теплый пол, где вся система заливается капитальной стяжкой, и в случае перегорания контактов остается только пожать плечами и искать новые методы обогрева.

Потолочное отопление удобно тем, что его можно полностью скрыть под любым строительным материалом. Пленку просто декорируют пластиковыми панелями, потолочной плиткой, навесными или натяжными потолками. Единственное ограничение в отделке потолка с системой ПЛЭН – нельзя устанавливать под зеркальные и металлические поверхности.

Отопление ПЛЭН универсальное. Его можно устанавливать как внутри частного дома, так и в любых других помещениях: в квартирах домов, учреждениях социального характера (детские сады, школы, больницы), банях, саунах, теплицах и других учреждениях.

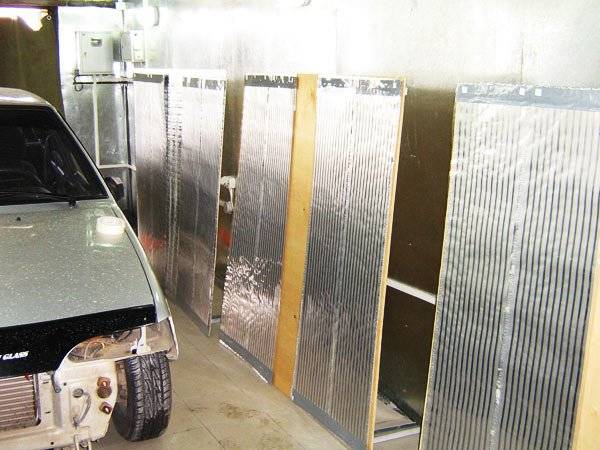

ПЛЭН можно использовать для отопления производственных помещений. Нажмите на фото для увеличения.

Простота конструкции отопления системой ПЛЭН позволяет продлить срок эксплуатации до 30 лет.

Из-за экономного потребления энергии, отсутствия затрат на ремонт и содержания система ПЛЭН быстро оправдывает вложенные в ее установку средства.

Возможность установить отопление своими руками. Достаточны базовые знания электромонтажа и умение закреплять потолочные конструкции.

Отопление ПЛЭН обеспечивает комфорт дома: не сушит воздух и не сжигает кислород. Система работает бесшумно и не выделяет продуктов сгорания.

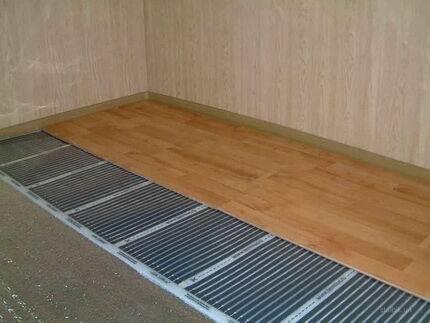

Теплый пол на основе ПЛЭН. Нажмите на фото для увеличения.

Для того чтобы убедиться в удобстве и простоте этого отопления, достаточно посмотреть на его технические характеристики:

1. Потребление тока – не более 1 Ампер.
2. Длина волны инфракрасного излучения – 9 мкм.
3. Мощность – 180 Вт.
4. Максимальная температура нагревания на поверхности листа – 45 градусов.
5. Вес одного квадратного метра – всего 700 г.

Это основные технические характеристики, показывающие, насколько проста система ПЛЭН и насколько она экономна в плане энергопотребления, а небольшой вес способствует легкому монтажу даже в одиночку.

Что такое ПЛЭН-отопление

Газ пробрался во многие города и села нашей страны, но еще не во все. Мы расскажем о варианте отопления без газа.

О газификации всей страны речь идет уже столько лет, что об этом и говорить-то уже неприлично. Газовые магистрали медленно, но верно проникают в самые отдаленные уголки России. И начинает казаться, что доступ к голубому топливу есть в каждом доме. Тем не менее это далеко не так – газ есть не везде. Более того, его иногда не бывает и во вполне газифицированных районах. Поэтому люди вынуждены использовать альтернативные источники тепла.

С электрификацией дело обстоит проще – электроэнергия действительно пробралась даже в самые отдаленные уголки России, радуя миллионы потребителей. Поэтому в некоторых населенных пунктах электричество остается единственным источником энергии для обогрева жилых и нежилых помещений. Но у электрического отопления есть один небольшой недостаток – оно крайне неэкономичное, что приводит к гигантским финансовым расходам.

Классические электрические котлы позволяют без особых проблем обогревать помещения любого типа. Они обладают высоким КПД, но высокая стоимость одного киловатта и высокое потребление вынуждают потребителей платить за тепло огромные деньги. И чем больше по размерам обогреваемая площадь, тем выше расходы. Спасением ситуации становятся современные технологии – это инфракрасное отопление ПЛЭН, характеризующееся экономичностью и высокой эффективностью.

Что такое отопление ПЛЭН и что представляет собой данное оборудование? Система отопления ПЛЭН работает по принципу инфракрасного обогрева. Здесь используются специальные пленочные электрические нагреватели, генерирующие инфракрасное излучение. Именно оно и обеспечивает качественный и сравнительно быстрый прогрев помещений. Как устроено оборудование для отопления ПЛЭН?

Пленочные обогреватели устанавливаются на потолок, за декоративным покрытием. Они сами не излучают тепло, а лишь нагревают предметы вокруг себя.

• монтажной зоны, необходимой для закрепления пленки;
• нагревательных (резистивных) полос – это рабочее тело пленки;
• фольги – отражает тепло в одну сторону.

Здесь же мы можем найти провода, с помощью которых выполняется подключение пленки к электрической сети.

Создаваемое пленкой ПЛЭН инфракрасное излучение проникает в помещение и нагревает находящиеся в нем предметы – это мебель, полы и многое другое. Через некоторое время после включения оборудования в помещениях становится заметно теплее. Для регулировки температуры используются терморегуляторы, через которые осуществляется подключение нагревательных элементов.

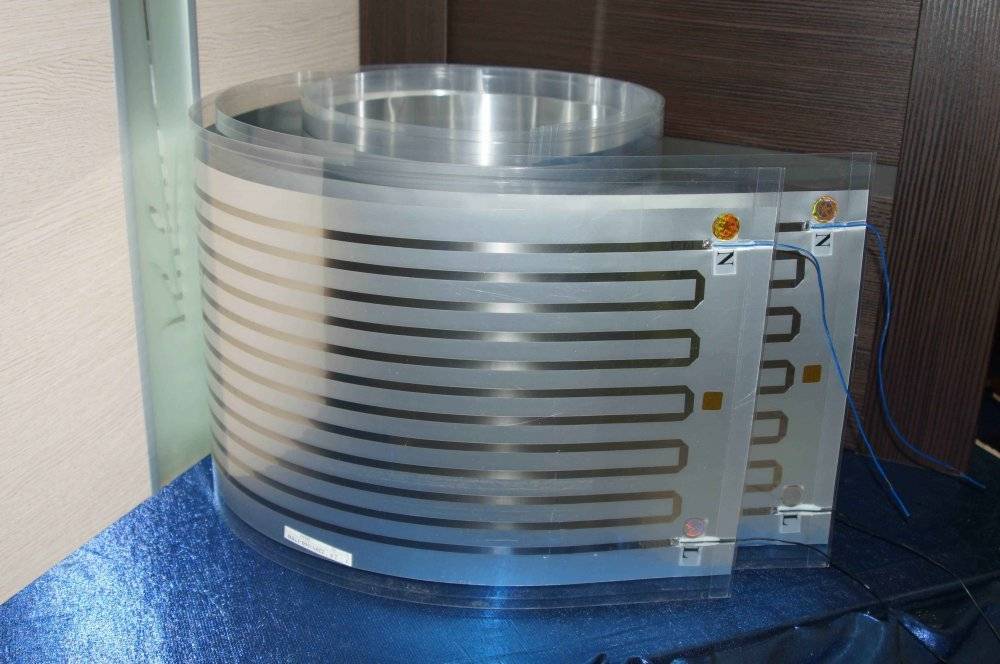

ПЛЭН построен по принципу многослойного «бутерброда», а основным рабочим телом являются тонкие резистивные полоски, через которые протекает электрический ток. Температура нагрева составляет +40-50 градусов. Благодаря этому ПЛЭН отличается пожарной безопасностью. Создаваемое резистивными полосками инфракрасное излучение направлено строго в одну сторону, что необходимо учитывать при монтаже. Сама пленка (ПЛЭН) размещается на потолке.

По своему принципу действия ПЛЭН напоминает пленку для инфракрасных теплых полов, но отличается от нее по своей конструкции и монтажным особенностям.

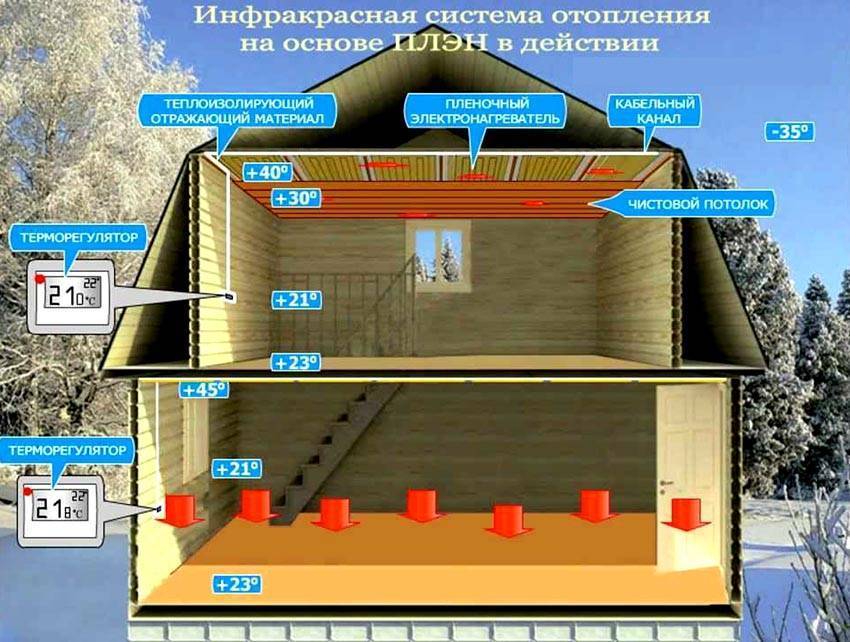

Как мы уже говорили, размещенная на потолке пленка ПЛЭН генерирует инфракрасное излучение. Достигая полов, стен и каких-либо предметов, излучение нагревает их, в результате чего они начинают испускать тепло. Примечательным плюсом такого обогрева является то, что температура воздуха вблизи полов несколько выше температуры в центре комнаты. Это придется по вкусу тем, у кого постоянно мерзнут ноги.

Расчет пленочного материала для потолка

Представляем образец, как рассчитать ПЛЭН для греющего потолка.

Условия:

1. Общая отапливаемая площадь 100 кв.м.
2. Стены из пеноблока 300 мм, утепление стен 100 мм, утепление потолка и пола 150 мм.
3. Высота потолка: 2,7 м.
4. Выделенная мощность 15 кВт.

Рекомендуемая минимальная удельная мощность ПЛЭН на 1 кв.м = 120 Вт/кв.м отапливаемой площади. Вычисляем общую установленную мощность на объекте: 100 кв.м x 120 Вт/кв.м = 12 000 Вт = 12 кВт. С учетом коэффициента спроса 0,6, в сильные морозы будет задействовано = 12 кВт x 0,6 = 7,2 кВт.

Определяем удельную мощность нагревателей в зависимости от высоты потолка на объекте (2,7 м). Для данной высоты рекомендовано использовать ПлЭн 150, 170 или 180 Вт/кв.м. К примеру, ПЛЭН 170 Вт/кв.м.

При данной мощности необходимо установить на потолок пленки 70 % от общей отапливаемой площади, что составляет: 100 кв.м x 0,7 = 70 кв.м ПлЭн.+

Электроприборы для ИК обогрева

Аббревиатура ПЛЭН означает «пленочный лучистый электронагреватель» либо просто «пленочный электронагреватель». Использовать нагревающую ИК-пленку допустимо в качестве и дополнительного, и основного источника тепла.

Фактически это пленка с внутренними нагревательными элементами, излучающими инфракрасные волны в результате прохождения по ним электрического тока.

Преимущества инфракрасного принципа

Нагрев воздушных масс в помещении от того или иного источника может осуществляться за счет:

• теплопроводности;
• конвекции;
• теплового излучения.

Первые два принципа теплоотдачи используются в водяных и масляных радиаторах, а также вентиляторах с нагревательными спиралями.

В них сначала с помощью теплоносителя или ТЭНа нагревается некая рабочая поверхность, от которой затем осуществляется нагрев комнатного воздуха в непосредственной ее близости. Потом с помощью естественной или принудительной конвекции происходит воздухообмен уже по всей комнате.

Тепловое излучение подразумевает передачу тепла от источника с помощью электромагнитного излучения инфракрасного спектра. Воздух непосредственно от ИК-лучей нагреться не может.

Они способны нагреть лишь поверхности из твердых материалов. То есть сначала в результате работы системы отопления ПЛЭН происходит нагрев мебели и отделки в комнате, а затем уже они отдают тепло воздуху.

\

Инфракрасное тепло – это электромагнитные волны в диапазоне 0,74–2000 мкм. Если посмотреть на Солнце, то порядка 40% его излучения на Землю приходится на видимый свет, а около 10% и 50% соответственно на УФ и ИК лучи.

Пленочные электронагреватели ИК типа генерируют тепловую энергию, имеющую длину волны в районе 9,2 мкм. Для человека такие лучи полностью безопасны, естественны, так как более всего напоминают «солнечный свет». Ведь само по себе человеческое тело излучает тепло инфракрасного спектра с длиной волны 9,6 мкм.

Устройство пленочной системы обогрева

ИК пленочные электрообогреватели включают три основных элемента:

• нагревательный;
• передающий;
• излучающий.

Первый преобразует энергию электрическую в тепловую. Второй распределяет образованное тепло по всей площади ПЛЭНа, а третий излучает инфракрасные лучи.

\

Нагревающий элемент в ПЛЭНе делается из проводника с высоким сопротивлением. Обычно это тонкая полоска из нихрома (из него выполняются спирали в ТЭНах) либо углерода. При этом практически все производители пленочных ИК обогревателей сейчас перешли на второй вариант. Карбон более экономичен, дешев и эффективен.

Передающий элемент представляет собой слой алюминиевой фольги, которая отличается высокой теплопроводностью. Она располагается с одной либо двух сторон ИК-пленки. Также ряд производителей вовсе не используют алюминий, полагаясь только на излучающий материал.

Верхний слой рассматриваемого пленочного обогревателя с обеих сторон выполняется из ПЭТ (полиэтилентерефталата). Пленка из этого термопластика обладает высоким коэффициентом ИК-излучения, спокойно выдерживает температуры до +2000С и является отличным диэлектриком.

Пленка зачищает внутренние нагревательные элементы от конденсата и влаги, формирует из разрозненных компонентов единую греющую систему, а также сводит риск поражения человека током практически к нулю.

\

Расчет и монтаж пленочного ИК обогревателя производятся с учетом, что пленка будет работать на нагрев не постоянно, а короткими интервалами от нескольких секунд до нескольких минут.

То есть, такой инфракрасный нагреватель быстро поднимает температуру поверхностей в комнате до требуемых показателей, а потом выключается терморегулятором. И затем вновь запитывается от электросети лишь время от времени по мере охлаждения комнатного воздуха.

Сфера применения инфракрасного ПЛЭНа

Пленочные лучистые электронагреватели чаще всего применяются как довесок к водяному отоплению. В южных регионах они могут служить в качестве основной отопительной системы. Надо лишь правильно рассчитать нужную для требуемой ситуации площадь инфракрасной пленки.

\

Инфракрасные пленочные нагреватели допустимо устанавливать в:

• жилых загородных домах;
• городских квартирах;
• банях и саунах;
• производственных и складских помещениях;
• дворах для содержания животных;
• гаражах с отоплением и без;
• теплицах и т.д.

Принципиальных ограничений для использования рассматриваемых низкотемпературных электронагревателей нет. Единственное ограничение для устройства инфракрасного отопления – помещение должно быть с габаритами по высоте до 3-х метров. Если потолки выше, то потребуется устанавливать высокотемпературные и более дорогие модели инфракрасных обогревателей.

Технические характеристики

Цена ПЛЭН зависит от размеров пленки и мощности. В среднем по Москве и Московской области стоимость составляет 1 200 руб/м 2. Если сравнивать с обычными масляными радиаторами, эффективность которых не более 75 %, то исходя из данных таблицы получается, что благодаря ПЛЭН расход электроэнергии на 100 м 2 уменьшается на 10-15 %. На самом деле эффективность зависит от степени утепления жилья, термопроводности финишного покрытия, под которое монтируется нагреватель, и правильности установки. Кроме того, как известно из физики, количество затраченной энергии равно объему выработанного тепла. То есть отзывы об эксплуатации ПЛЭН, как экономичном отоплении, не соответствуют действительности.

Удобство системы ИК-отопления заключается в том, что оно позволяет организовать локальные зоны. Пленочно-лучистые электронагреватели достаточно легкие и не создают дополнительной нагрузки на несущие конструкции. Они подходят для любых поверхностей: пол, стены, потолок. Области применений не ограниченны: от малогабаритных квартир до торговых павильонов.

Обзор инфракрасного отопления на основе ПЛЭН позволяет выявить довольно широкий перечень преимуществ:

• Не сжигает кислород – не создается эффект духоты в помещении.
• Не сушит воздух.
• Не требуется сервисное обслуживание.
• Заявленный срок эксплуатации – в среднем 25 лет.
• Простая и быстрая установка ПЛЭН своими руками.
• Бесшумность во время работы.
• Отсутствие токсичных выделений и неприятных запахов.
• Высокая степень пожаробезопасности даже в деревянных домах.
• Практически не занимает место.
• Способствует устранению сырости.
• При монтаже под напольное покрытие ПЛЭН поддерживает комфортную температуру пола.
• Подходит под любой финишный слой кроме металлического и зеркального.

Обогреватель выпускается рулонами, укладка осуществляется на пол, стены и потолок специалистами или самостоятельно. В комплект приобретается термостат, посредством которого регулируется интенсивность излучения.

По отзывам отопление загородного дома с помощью ПЛЭН, смонтированного на верхнее перекрытие, не слишком эффективно. Теплый воздух скапливается у потолка, по ощущениям греется в основном голова и верхняя часть тела, а ноги, наоборот, мерзнут. Отсюда можно вывести следующие недостатки системы инфракрасного отопления:

Нерациональное распределение тепловых потоков. Охлажденное помещение прогревается очень долго, то есть налицо лишние затраты электроэнергии

Любое механическое воздействие обогреватель повредит его, поэтому надо соблюдать осторожность при работе. Поверхность под пленочно-лучистый излучатель должна быть идеально ровной, твердой и сухой

Максимальный КПД достигается в хорошо утепленном сооружении.

Отзывы об инфракрасном отоплении ПЛЭН

«Насмотрелся рекламы и решил в строящийся дом купить потолочный обогреватель. К сожалению, быстро разочаровался. Масляный радиатор той же мощности греет гораздо лучше, чем инфракрасный. При этом эффект от нагревателя чувствуется, только если под ним стоять, в остальном – выброшенные на ветер деньги».

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Константин Боругов, Кострома.

«Привлекло в системе то, что самому установить пленочно-лучистый электронагреватель несложно. Главное – соблюдать последовательность. Практика показала, что инфракрасное отопление хорошо в качестве дополнительного, то есть когда дом прогрелся от котла, его можно выключить, а ПЛЭН будет поддерживать температуру не выше +22 градусов. Больше не тянет, почему – непонятно».

Максим Богун, Выборг.

«Повесил на даче под потолком ПЛЭНы 4 года назад. Пока стоишь под пленкой, уши горят, а ноги мерзнут. Только выйдешь за пределы зоны – замерзаешь полностью. Чтобы прогреть дом, им требуется не полчаса, как утверждает реклама, а не менее 5 часов. И если посчитать, сколько стоит система отопления частного дома ПЛЭН с учетом расходных материалов (фольга и прочее), то получается, что конвекторы той же мощности выходят в 2,5 раза дешевле».

Сергей Бондарев, Москва.

Монтаж ПЛЭН

Производителями заявлено, что плёнки лучистого нагревателя можно устанавливать на любые поверхности. Однако, традиционно их монтируют к полу или потолку.

Важно! Перед монтажом системы отопления необходимо установить теплоизоляционный слой, так как, в противном случае будут прогреваться перекрытия, что повлечёт ненужные потери тепла. Теплоизоляционный слой может быть любым, желательно с отражающей поверхностью. Плёнки крепятся непосредственно на теплоизоляционный слой или на обрешётку

Для крепления используются саморезы или строительный степлер

Плёнки крепятся непосредственно на теплоизоляционный слой или на обрешётку. Для крепления используются саморезы или строительный степлер.

Место установки

От выбора места монтажа многое зависит

Особое внимание следует уделить местам возле дверных и оконных проёмов, так как именно там происходят большие потери тепла. В зависимости от климатических условий проживания определяется занимаемая ПЛЭН площадь. В условиях умеренного климата под систему отопления отводится порядка 60%

Если климат холодный и ветреный, то площадь должна быть не менее 80%. В идеале ПЛЭН в таком климате играет дополнительную роль. В теплом климате под плёночную систему отопления достаточно отвести не более 50% площади помещения

В условиях умеренного климата под систему отопления отводится порядка 60%. Если климат холодный и ветреный, то площадь должна быть не менее 80%. В идеале ПЛЭН в таком климате играет дополнительную роль. В теплом климате под плёночную систему отопления достаточно отвести не более 50% площади помещения.

Подготовка

Перед установкой системы отопления необходимо тщательно проверить целостность всех элементов.

Визуально определяется состояние внешнего слоя плёнок. Он не должен иметь царапин и прорывов.

Целостность нагревательных элементов проверяется при помощи тестера. Как правило, бракованных элементов в продаже нет, но при транспортировке, в частности, до места установки, могли произойти различные казусы.

Процесс монтажа

Перед монтажом убедитесь, что все провода имеют выход на одну сторону и направлены в сторону распределительного щитка. Каждый лист системы отопления имеет специальные монтажные зоны.

Внимание! Крепёж листов происходить именно в этих полях. Нарушать целостность листов ПЛЭН вне монтажных зон нельзя, так как это чревато неприятными последствиями. Перед установкой системы запаситесь инструментами и материалами

Потребуются:

Перед установкой системы запаситесь инструментами и материалами. Потребуются:

• листы ПЛЭН;
• строительный степлер или саморезы;
• алюминиевый скотч;
• канцелярский нож;
• паяльник;
• теплоизоляция.

На подготовленное должным образом место установки сначала крепится теплоизоляционный слой с отражающей поверхностью. Листы теплоизоляции плотно стыкуются друг с другом. Стыки между ними аккуратно проклеиваются алюминиевым скотчем.

Справка. Нарезайте листы теплоизоляции как можно более крупными кусками. Это избавит от большого количества стыков и, как следствие, от больших теплопотерь.

В пределах монтажных зон на теплоизоляционный слой крепятся листы ПЛЭН при помощи строительного степлера или саморезов. Шаг между скобами составляет около 0,3 м. Провода должны выходить на одну сторону.

Фото 3. Монтаж инфракрасных электронагревателей. Производится закрепление кабелей при помощи специального скотча.

Когда вся планируемая площадь покрыта листами системы отопления, провода между отдельными листами спаиваются между собой. В качестве изоляции места спайки применяется обычная изолента или кусок изоляции от толстого кабеля. Во втором случае для плотного прилегания изоляция нагревается.

Преимущества

Установка пленки на потолок

Потребители успели проверить большую часть заявленных производителями ПЛЭН характеристик и преимуществ. Примерный перечень всех заявленных достоинств:

• Не сжигает кислород, не влияет на влажность.
• Минимальный срок эксплуатации — 25 лет при соблюдении технологии монтажа. Расчетный срок — 50 лет и более.
• Сервисное обслуживание не требуется.
• Меньшие затраты на отопление по сравнению с другими системами — до 70%.
• Система окупается, включая затраты на установку, за 1,5-2 года.
• Простой монтаж и демонтаж для переустановки в другое место.
• Бесшумность работы и отсутствие вредных выделений.
• Пожаробезопасен, обеспечен соответствующей защитой от поражения электротоком.
• Абсолютно экологичен.
• Не занимает полезное пространство помещения.
• Электромагнитное поле значительно меньше, чем у большинства бытовых приборов, и находится в пределах разрешенного фонового уровня.
• Не критичен к перепадам и временным отключениям электроэнергии.
• Эффективно борется с сыростью и плесенью стен.
• Высокая производительность, быстрый прогрев – теплыми поверхности становятся сразу после включения.
• Легкость и автоматизированность регулирования температуры.
• Поддерживает дежурный режим +10˚С.
• Декорируется любым материалом за исключением металла.
• Ионизирует воздух помещения. Такой воздух и само излучение полезны для здоровья и благоприятны для иммунной системы.
• Пол постоянно теплый — профилактика простудных заболеваний.

Монтаж ПЛЭН на деревянный потолок силами одного человека

Технические характеристики:

Из расчета на 1 кв.м:

• КПД = 89,9%.
• Классность защиты IP67.
• Номинальное напряжение питания 220 В.
• Номинальная электрическая мощность 170 Вт.
• Номинальный потребляемый ток 1,2 А.
• Длина волны излучения 10 мкм.
• Нагрев поверхности ПЛЭН 45-50°С.
• Ширина полотна 0,33, 0,51, 0,65 м.
• Длина 1-5 м.
• Толщина 0,55 мм.
• Вес 550 г/м2.
