Отвод воды от фундамента дома: делаем отвод воды своими руками с фото инструкциями

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

1. Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
2. Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
3. Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

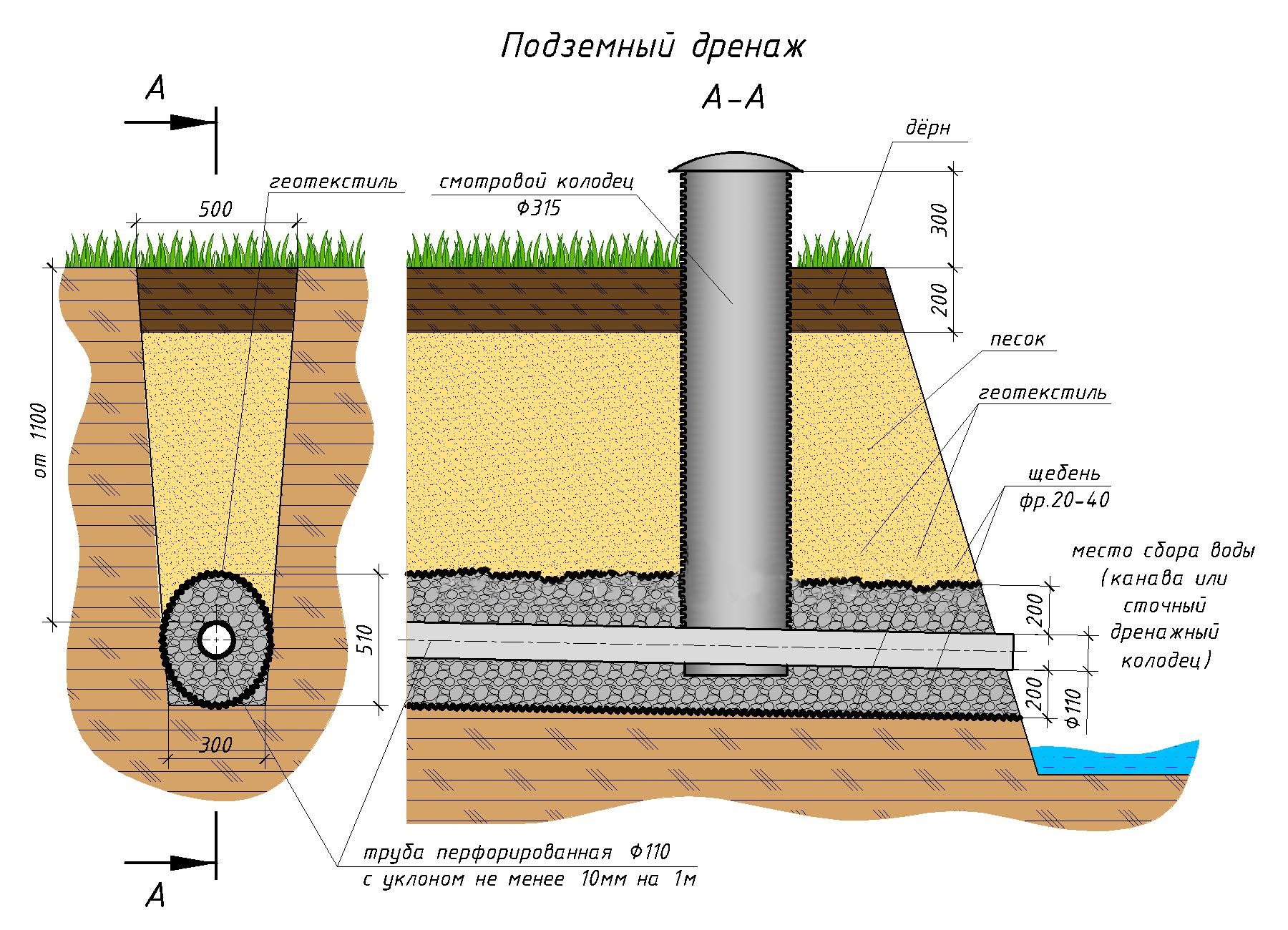

Пример устройства закрытой конструкции дренажа по периметру участка

1. Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
2. По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
3. Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
4. Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
5. После проверки дно засыпать речным песком на 10 см и утрамбовать.
6. Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
7. Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
8. Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
9. Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
10. Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно23Бесполезно

В чем необходимость дренажа

Контакт влаги с фундаментом опасен. Повышенная влажность приводит к разрушению и гниению стен. Бетон гигроскопичен, грунтовые воды легко проникают внутрь конструкции. При контакте с армированным каркасом появляется коррозия.

В грунтовых или ливневых водах содержаться соли и кислоты, которые воздействуют на бетон и снижают срок его службы. В зимнее время мокрый фундамент промерзает, давление внутри конструкции увеличивается, основание растрескивается, начинает “гулять”.

Не рекомендуется строить баню или дом на влагонасыщенном участке. Сухие участки, с суглинистой и глинистой почвой, тоже опасны. При обильных осадках или во время таяния снега, влага не впитывается в почву и попадает к основанию. Сооружение теряет свою надежность.

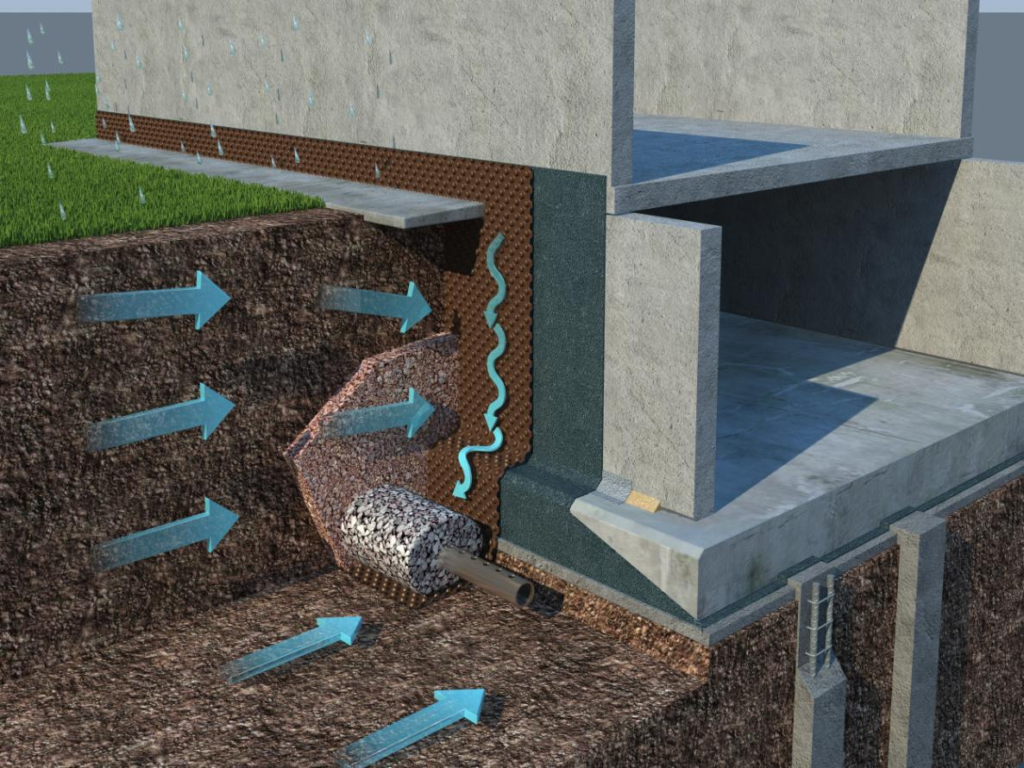

Дренажная система помогает собрать, а затем отвести грунтовые воды от постройки. Дренаж фундамента необходим в следующих случаях:

• Глубина залегания грунтовых вод не больше 1 м.
• Между основанием постройки и залеганием грунтовых вод меньше 0,5 м.
• Грунт в зимнее время сильно пучит.
• Почва на участке глинистая или суглинок, отсутствует ливневая канализация.

В некоторых случаях компенсировать воздействие влаги на бетон и металлические конструкции пытаются гидроизоляцией. Защитить постройку от разрушения можно только при помощи качественной дренажной системы.

Закладывать дренаж вокруг фундамента необходимо еще на этапе строительства дома или бани. Но если этого не было сделано, то защитить здание лучше сразу после строительства.

Последствия отсутствия дренажа

Проникая к основанию постройки, вода приносит ряд неприятностей:

• Стены от постоянной влажности покрываются грибком, плесенью.
• Под полом в цоколе повышенная влажность. Деревянные полы быстро прогнивают. Цокольный этаж от влажности покрывается черной плесенью.
• Опорная часть конструкции со временем подмывается, стены начинают перекашиваться, разрушаться.
• При перепаде давления внутри зимой и весной постройка двигается, в нем появляются трещины.
• Из цокольных этажей постоянно идет неприятный запах.

Влажность страшна всем видам материала, особенно баням из дерева, так как материал гигроскопичен. Дерево хорошо впитывает влагу и начинает гнить изнутри.

После нескольких сезонов воздействия воды на баню или дом коробка придет в негодность. Баню придется перестраивать.

Виды дренажа для плитного фундамента

Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.

Виды дренажных систем

Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.

Пластовый дренаж

Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.

При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

1. Сделать котлован на 1 метр больше габаритов здания.
2. Создать малый уклон дна котлована от центра к боковым сторонам.

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

• Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
• Присутствие в вертикальном разрезе напорных подземных вод.
• При опускании подвального помещения ниже водоупорных горизонтов.
• Существование риска на возникновение капиллярного всасывания влаги.

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

https://youtube.com/watch?v=DloSGrkFtYA

1. Расчет размеров дисперсионной воронки.
2. Определение необходимого сечения дренов по притоку.
3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

Водосточная система

Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.

Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра

Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.

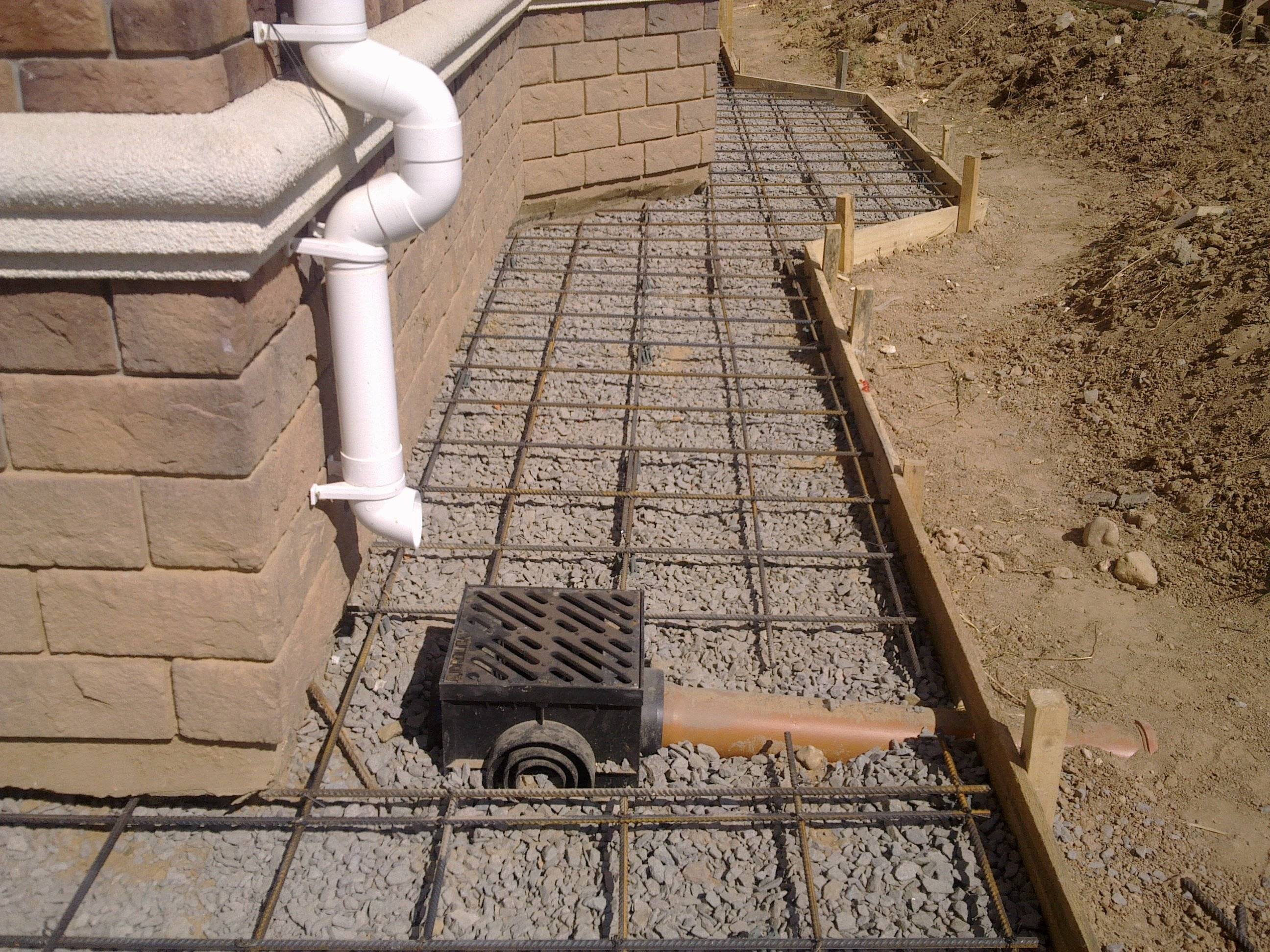

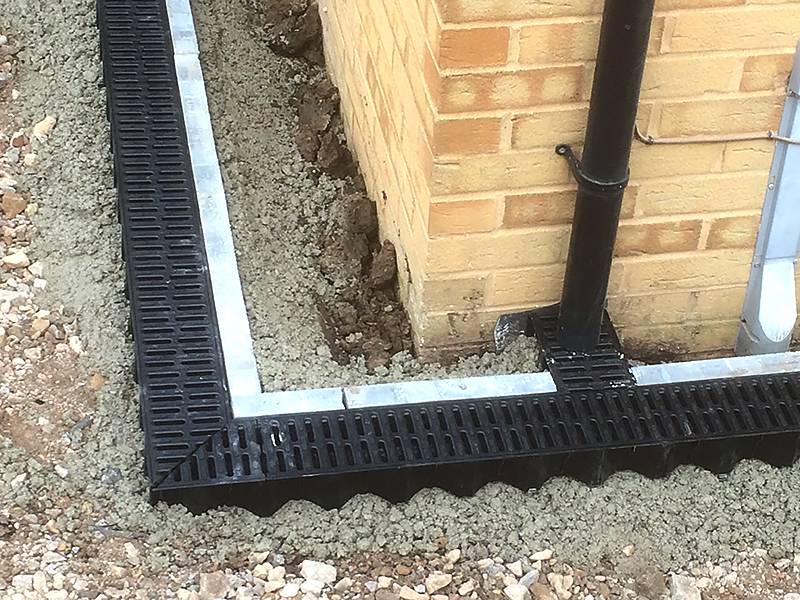

Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.

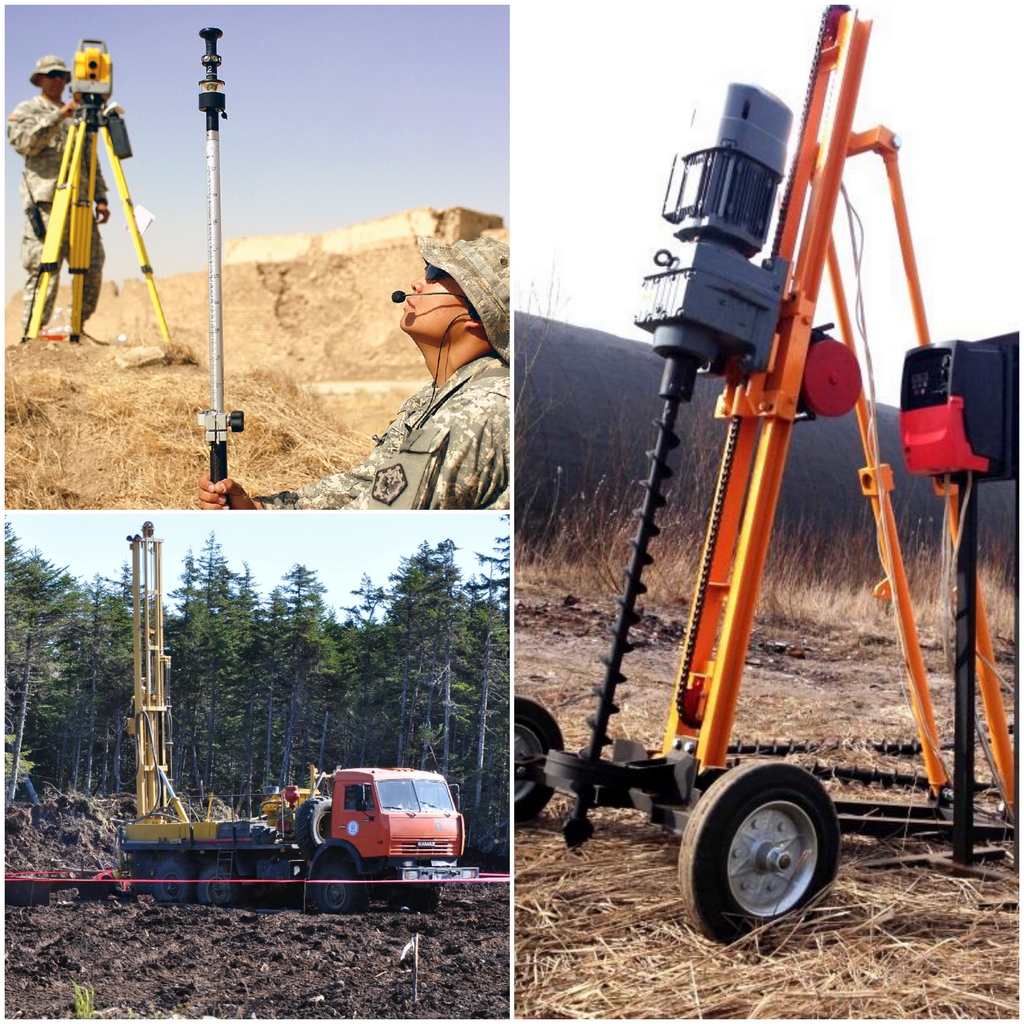

Геологические изыскания перед выбором и монтажом дренажной системы

Геологические изыскания — это когда местные грунты или почва исследуется на предмет глубины нахождения различных пород грунта, песка, суглинка и воды.
При помощи геологических изысканий можно понять:

1. Какой у вас на участке грунт или какая почва;
2. На какой глубине находятся грунтовые воды;
3. На какой глубине находится песок или песчаный слой.

Нужно ли заказывать геологию перед устройством дренажа?

При желании сделать дренажную систему, необязательно предварительно выполнять геологические изыскания, так как дренаж рекомендуется выполнить как при наличии грунтовых вод, так и при их отсутствии. Дренаж нужен не только для отвода грунтовых вод, но и для отвода поверхностной дождевой воды и воды образовывающейся в результате таянья снега, а для понимания этих явлений геология не нужна.

Геологические изыскания необходимо будет выполнить, если вы хотите сбрасывать дренажные воды не в ров, лес или поселковую ливневую канализацию, а в землю, а точнее в песчаный слой. Если вы хотите, чтобы вся вода, которую аккумулирует дренаж, сбрасывалась в коллектор, а из него уходила в почву, то это будет возможно исключительно, если ваш коллектор будет установлен на глубине залегания песчаной прослойки. Узнать, на какой глубине находится песок вы сможете с помощью геологических изысканий.



Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

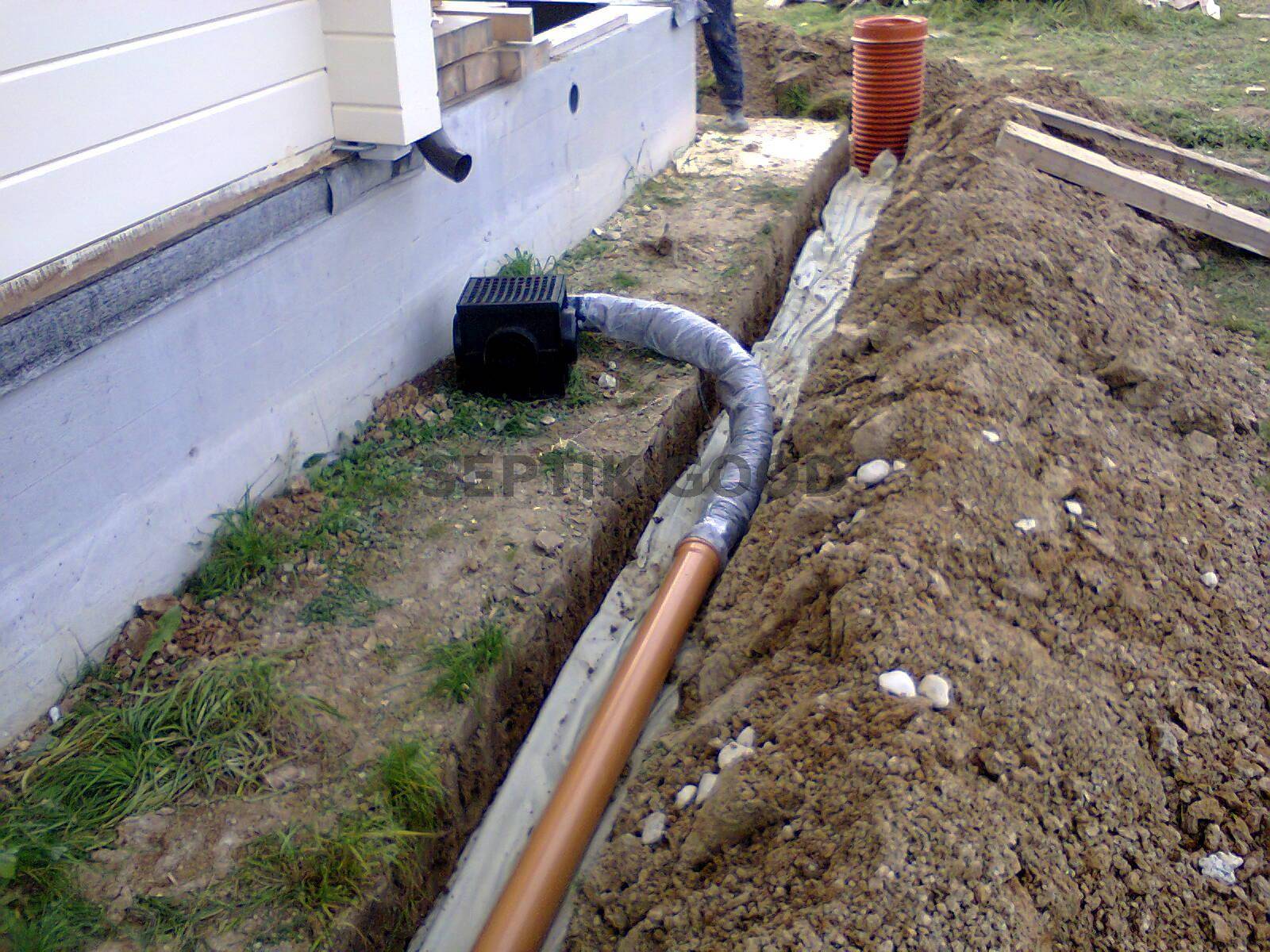

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале; — Подтапливание подвала; — Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не < 5 мм на погонный метр длины трубы) или вначале перенаправляется в дождеприемники либо в коллекторный колодец, откуда выкачивается насосом.

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

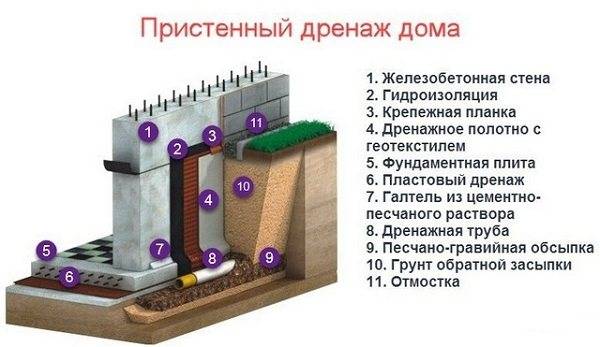

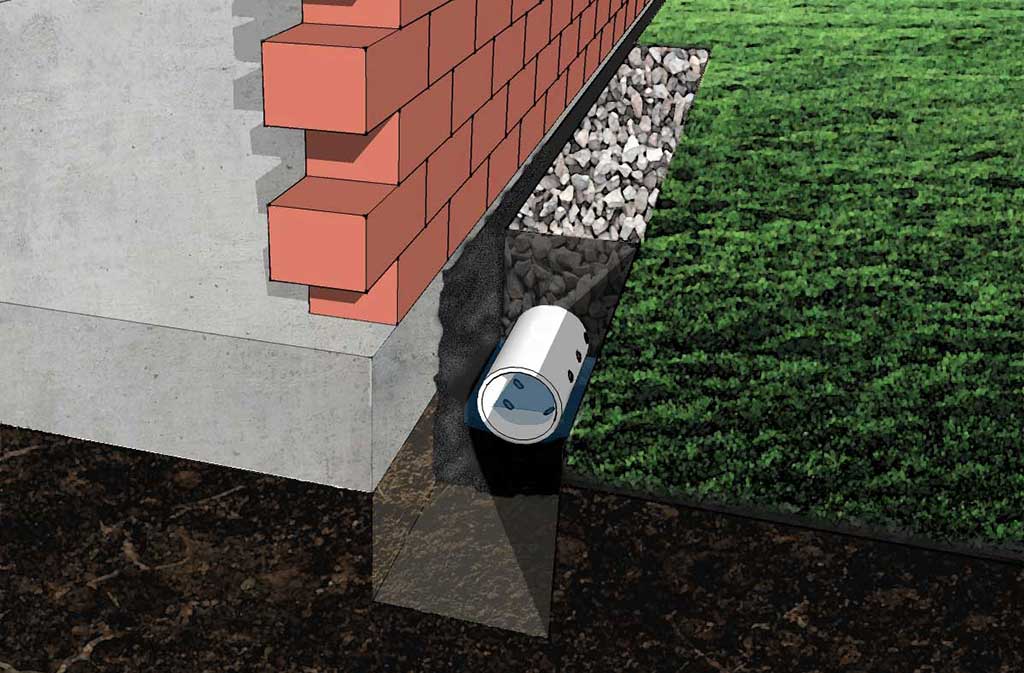

Закрытый пристенный дренаж

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Классификация

Классификация грунтов по типу вспучивания делит виды на несколько подгрупп. К пучинистым относятся:

1. Чрезмерно или очень пучинистые.
2. Сильно пучинистые.
3. Средней степени.
4. Слабой степени.

И отдельно стоят непучинистые грунты.

Последнее определение можно назвать чисто условным, потому что нет такой земли, которая бы не промерзала и не взбухала. Все зависит от влажности почвы и от температуры ее охлаждения. Конечно, можно сказать, что чисто каменный грунт вспучиваться не будет. Но такая разновидность встречается в местах проживания людей крайне редко. Обычно это горы.

То есть, получается так, что тип земли не сильно влияет на морозное пучение. Главными причинами выступают влажность почвы и температура воздуха. Поэтому вопрос, как определить, какие грунты пучинистые, а какие нет, ставится неправильно. Все они в какой-то степени могут вспучиваться.

Дренажная система для отвода воды

Отвод воды от дома и фундамента стоит организовать еще на этапе строительства. Дренажная система должна удовлетворять следующим критериям:

Схема устройства глубинного дренажа.

Дренаж вокруг дома должен идти непрерывно, обеспечивая надежную защиту.
Траншея должна иметь глубину большую, чем фундамент

Это позволит отвести грунтовые воды от дома.
Для работы системы можно использовать любые перфорированные трубы, но первоначально стоит обратить внимание на особенности грунта. Для многих участков хватает обычных гладких труб с перфорацией, в отдельных случаях рекомендуется применять специальные трубы, защищенные слоем фильтрующего материала.
Отвод воды в системе устраивается с небольшим наклоном, вода должна самотеком поступать в коллектор.
Все трубы должны выполняться из материала, который не подвержен коррозии, агрессивному влиянию частиц почвы

Для этого отлично подходят пластиковые, металлические трубы, но чугунные брать не стоит.

Проектирование дренажной системы необходимо осуществлять еще на этапе строительства дома, так как ее отсутствие может стать причиной многих неприятностей, например, проникновения влаги в подвал, появления сырости и плесени на стенах.

Как избавиться от грунтовых вод в подвале

rlotoffski 2-03-2014, 19:00 21 479 Строительство

ОК

Проблему грунтовых вод и возможное затопление подвала – два сложных вопроса, которые стоит решать еще на этапе строительства дачного дома. Игнорирование данных моментов может привести к таким нежелательным последствиям как разрушение фундамента, его оседание, затопление подвала и порча всего его содержимого, а также полов первого этажа. Как защитные меры следует предпринять, чтобы предупредить беду? Если все-таки проблемы не удалось избежать, что делать? Возможно, следующая информация окажется полезной для вас.

Что приводит к повышению грунтовых вод?

Например, это могут быть разливы близко расположенных рек или же повышение уровня воды, спровоцированное обильными осадками. Можем ли мы повлиять на первый фактор? Мы лично, как дачники, вряд ли. А вот предусмотреть быстрейшее удаление атмосферных осадков – таки можем.

Как отвести грунтовые воды?

Чтобы грунтовые воды в подвале дачного дома не создали проблем, их там попросту не должно оказаться. Для этого стоит выполнить защитные мероприятия. Что к ним отнести? Ну во-первых – это вовремя сооруженный дренаж и во-вторых, – гидроизоляцию.

Гидроизоляция необходима от влаги, содержащейся в почве в любом случае, и тогда, когда грунтовые воды протекают значительно ниже уровня подвального пола, не затрагивая подземную часть сооружения. Можно обработать все бетонные поверхности специальными водоотталкивающими составами, провести герметизацию швов «стена-стена», «стена-пол».

Благодаря особым свойствам вещество, вводимое под давлением специальным оборудованием, быстрое заполняет все имеющиеся внешние и внутренние пустоты, затвердевает, тем самым надежно перекрывая доступ воде.Забыть о затоплении подвалов можно, если в дополнении к гидроизоляции позаботиться о дренажной системе на участке.

Вариант 1.

С помощью бура сделаем несколько скважин диаметром минимум 10-15 см, а длиной 3-5 метров в среднем.

Как правило, такой длины бывает достаточно, чтобы обеспечить жидкости доступ к водопроницаемым слоям сквозь плотные глиняные, которые задерживают воду, заставляя ее накапливаться.

В результате вода не скапливалется в верхних слоях почвы, например во время дождя или таяния снегов, а беспрепятственно и глубоко уходит сквозь водоупорные слои почвы. При том очень быстро! Такие скважины рекомендуется сделать по всему периметру подвала и в его окрестностях.

Вариант 2.

Можно также соорудить дренажную систему следующим образом. В первую очередь требуется оценить характер уклона на дачном участке, что в свою очередь определит степень уклона труб. Кроме того, чем больше диаметр трубы, тем больше делается уклон. Таким образом, обеспечивается самостоятельное течение вод в сторону, противоположную участку.

По периметру дома выкапываем траншеи и еще одну или две в направлении от дома для отвода жидкости. Они должны быть вглубь около 1,5 метров, вширь 0,4 м, а уклон на выходе должен находиться ниже уровня подвала. Дно застилаем гидроизолирующим тектоном, затем геотекстилем (ширина материала должна быть достаточной для того, чтобы укутать им последующие элементы всей системы).

Если подвал уже затопило.

Если об организации гидроизоляции во время строительства речь не шла, а подвал затопило, то необходимо срочно его осушить, а затем подумать о дренажной системе.

Правильно уложенная сеть дренажных труб будет собирать и отводить не только грунтовые, но и талые, дождевые воды, постоянно защищая фундамент, подвальные помещения от излишней влаги.Осушают затопленное помещение с помощью погружного насоса дренажного или фекального типа.

Нет ничего сложного в их конструкции, а также эксплуатации, что не мешает устройствам эффективно решать свои задачи. Выбор модели всецело зависит от состава жидкости на вашем участке, количества и размеров инородных частиц в ней. Дренажный насос отлично справится с чистой или сильно загрязненной водой.
