Что такое пакетный выключатель и для чего он нужен?
Устаревшим аналогом автоматического выключателя считается так называемый пакетник. Ранее данный аппарат часто использовался для распределения электроэнергии, а в частности полного отключения электричества в квартире.
Из-за своей недолговечности (сгорает при перепадах напряжения), его стали все реже применять для бытовых нужд, однако в производственных целях применение пакетника вполне актуально.
В этой статье мы рассмотрим устройство, назначение и принцип работы пакетного выключателя.
Конструкция

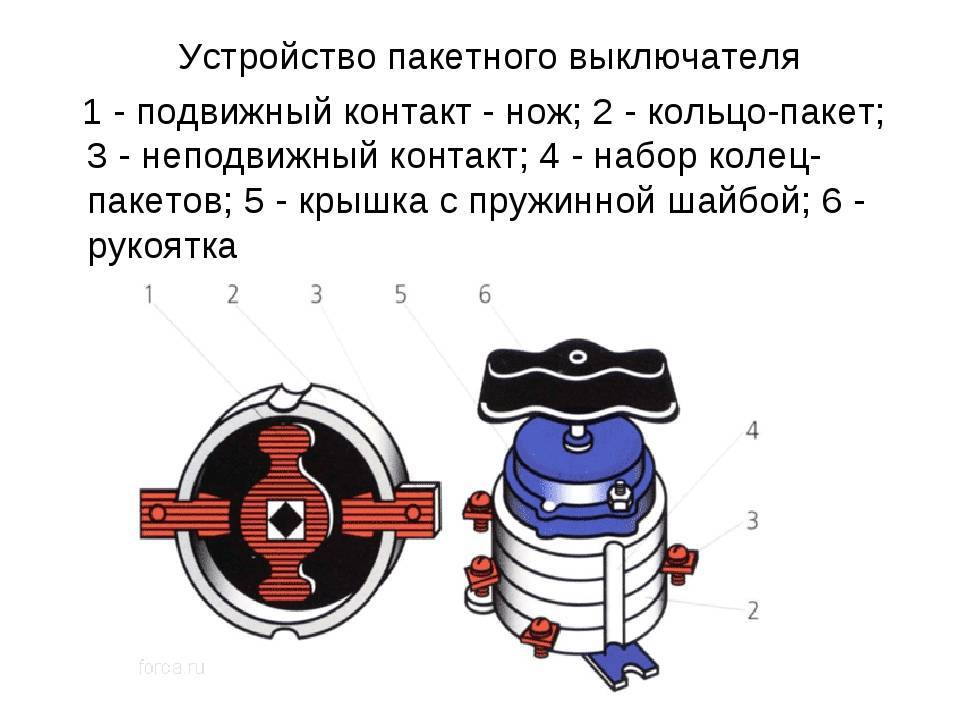

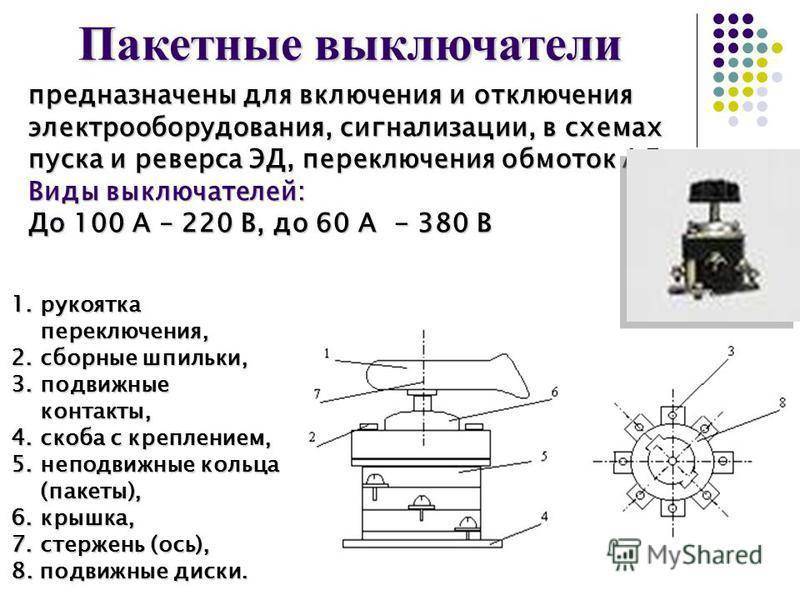

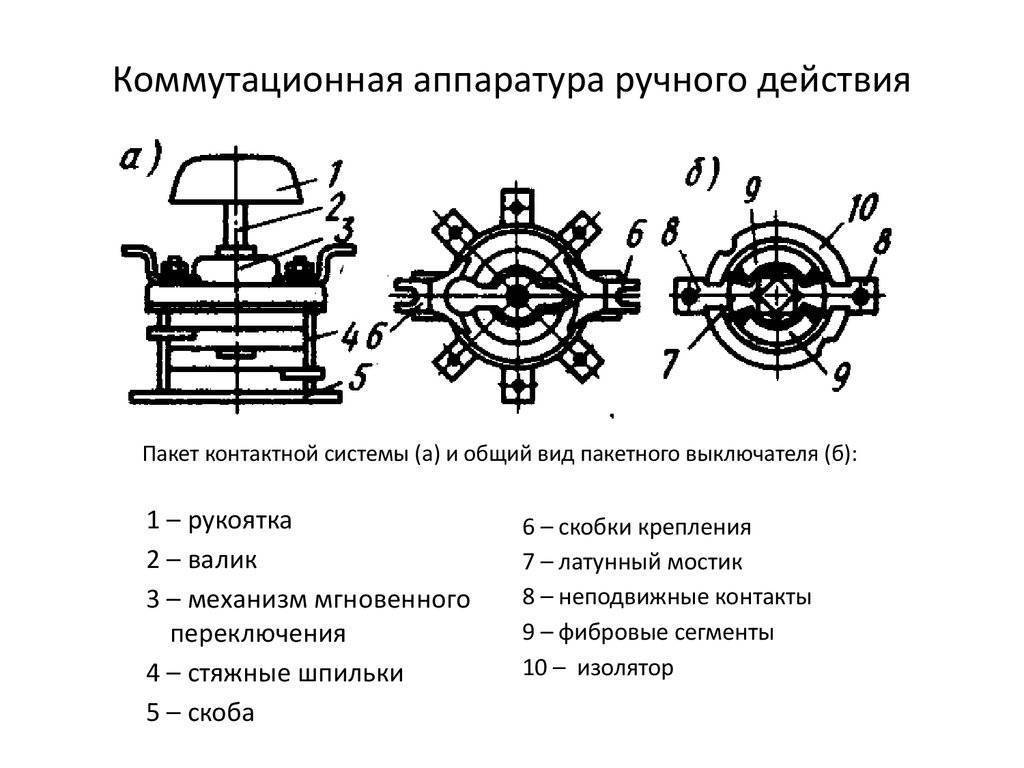

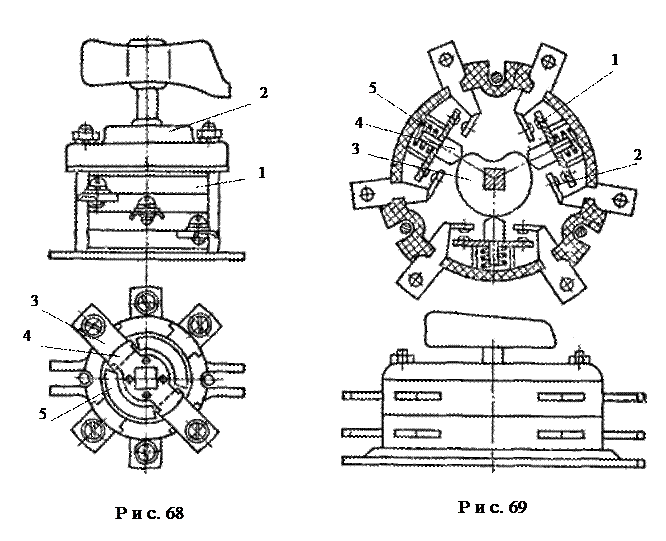

Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.

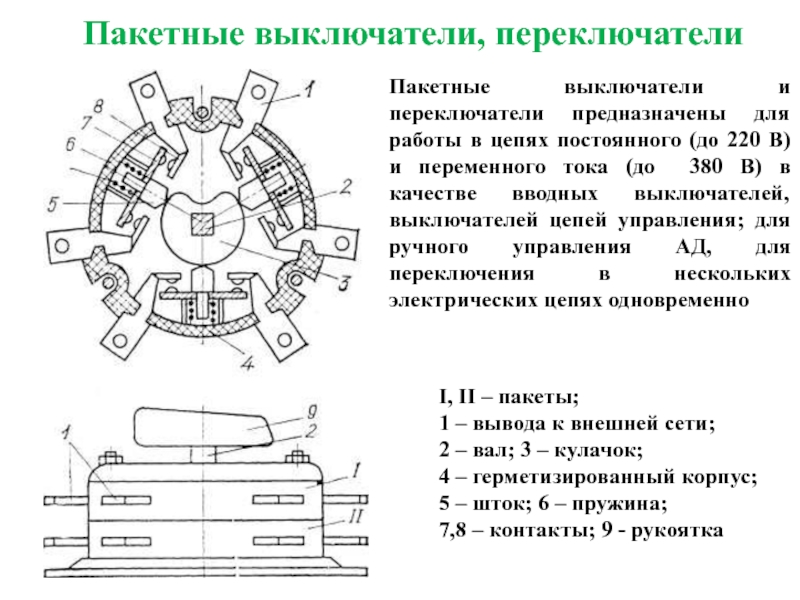

Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.

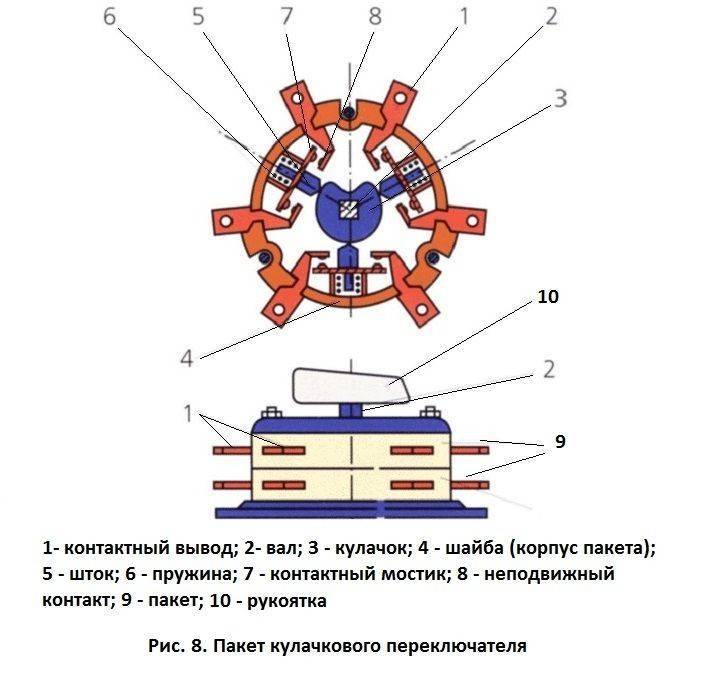

Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.
Подробнее об устройстве пакетника вы можете узнать из данного видео:
Принцип действия
Рассмотрим, как работает пакетный выключатель. Итак, оператор, поворачивая рукоятку, приводит в действие подвижные шайбы. Они в свою очередь, передают движение на контактную группу, в результате чего происходит переключение, контакты размыкаются или замыкаются, в зависимости от начального положения.
Дисковые пакетные выключатели имеют два положения рубильника: включено и выключено. Кулачковый переключатель возможно «запрограммировать» и переключение контактов будет зависеть от положения самого переключателя.
Назначение
Выключатель нагрузки — он же дисковый рубильник, из-за одновременной работы набранных в один корпус коммутаторов часто используют как силовой элемент для отключения нагрузки, электрических машин, силовых цепей. Также пакетник нужен для переключения нагрузки от одной питающей цепи к другой (аварийный ввод резерва).

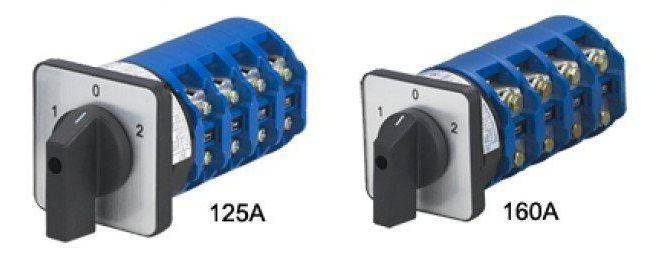

Кулачковый пакетник используется как управляющий переключатель оперативных цепей. Он подает питание на цепи управления в зависимости от положения переключателя, включая и отключая элементы управления.
Область применения
На картинке представлены основные типы пакетных выключателей:
Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства.
Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом.
Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.
С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.
Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.
На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM.
В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник.
Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!
Будет полезно прочитать:
- Виды релейной защиты
- Как подключить тепловое реле
- Проверка чередования фаз
Классификация и маркировка пакетных выключателей и переключателей
«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.
Принята такая схема маркировки моделей:
ХХ Х – ХХХ ХХ ХХ ХХХХ ХХХХ
ХХ — тип прибора. Возможны два варианта:
ПВ — пакетный выключатель;
ПП — пакетный переключатель.
Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.
ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.
ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.
ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.
ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:
Отсутствие символов – защиты не предусмотрено, IP00;
кар. 30 — карболитовый корпус, степень защиты IP30;
пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;
сил. 56 — силуминовый корпус, степень защиты IP56.
ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).
исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;
исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;
исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);
отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.
Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении
Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.
- «а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
- «в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
- «в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.
Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.
Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.
Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов
Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.
Чем отличается, преимущества и недостатки
Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.
Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.
Отличия пакетника от автоматического выключателя (АВ)
Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.
| Характеристика | Выключатели | |
|---|---|---|
| Пакетный | Автоматический | |
| Функции | Только коммутация. | Коммутация и защита от перегрузок и токов КЗ. |
| Конструкция | Полностью механическая конструкция разъединения/смыкания контактов цепи, требующая только ручного управления. Проще говоря, принцип работы изделия как у обычных бытовых выключателей освещения. | В составе есть два расцепителя:
|
| Управление | Все управление только ручное. | Включение только ручное, и это логично, так как пользователь должен иметь возможность сам активировать источник опасности — сеть. Отключение — и ручное, и автоматическое. |
| Монтаж | К корпусу щитка или к рейке, но обычно только винтами. | На DIN планку защелкиванием, а также есть вспомогательные аксессуары для винтовой и иной фиксации. |
| Возможность других схем (вариантов) переключения | Есть, возможны вариации между клеммами. | Нет, но этого и не требуется в условиях использования. |
Особенности отличий
Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.
При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.
Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.
Преимущества и недостатки
Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.
Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.
Устройство автомата
Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.
https://youtube.com/watch?v=v53UMXSpc5A
Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.
Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.
Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.
Схемы подключения дифавтомата
Электромагнитный расцепитель
Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».
Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.
Тепловой расцепитель
Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.
Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.
Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.
Что такое пакетный выключатель: виды, назначение, характеристики, устройство и применение выключателя пакетного типа (115 фото)
Как это неудивительно, но многие люди не имеют представления, как выглядит пакетный выключатель, хотя на самом деле неоднократно на него натыкались. Во времена СССР подобным оборудованием оснащали все здания. Оно выполняло задачу рубильника, включая и отключая при необходимости подачу электрического тока.
Сегодня популярна замена пакетных выключателей на более современные автоматы. Но в некоторых квартирах и домах до сих пор можно встретить пакетники.
Назначение пакетного выключателя
Назначение пакетника:
- распределение электрического тока;
- полное отключение электроэнергии в квартире или подъезде.
Пакетный выключатель отличается от дифференциального аналога невозможностью его отключения от сети. Небольшие перегрузки могут вывести его из строя.
В былые времена подобными компактными приспособлениями оснащали каждое жильё, поскольку отсутствовали альтернативные способы контролирования поступающего тока.
На сегодняшний день электрики предпочитают использовать двух- или трёхполюсный автомат.
Пакетники разработаны для работы в электросетях, где напряжение невелико (не больше 440 В).
Но существуют экземпляры, которые могут работать и при более высокой нагрузке.
Устройство оборудовано рычагом, который даёт возможность вырубить электричество вручную. Схему пакетного выключателя можно без проблем найти в Интернете.
Особенности конструкции
Основными частями пакетника являются контактная группа и переключающееся устройство. Эти два элемента совместно с подвижными контактами помещены в один корпус. В состав приспособления также входят стационарные контакты, соединение и разъединение которых происходит при помощи специальной пружины, управляемой рубильником.
Принцип работы пакетного выключателя заключается в следующем: при движении рукоятки совершается завод пружины механизма переключения. Посредством этого фигурная шайба вместе с подвижными контактами поворачивается, замыкая или размыкая контакты. Её поворот ограничивает размещённый в крышке упор.
Достоинства пакетников
Пакетные выключатели имеют следующие преимущества:
- Небольшие размеры.
- Быстрота гашения дуги.
- Лёгкость ухода и эксплуатации.
- Стойкость к механическим воздействиям.
- Широкая область использования.
Пакетные выключатели можно использовать вместо выключателей ввода, для управления двигателями, а также в качестве токораспределяющих устройств. С их помощью можно переключать цепи управления.
Разновидности
В зависимости от уровня защиты от воздействия негативных условий окружающей среды выпускают следующие виды пакетных выключателей:
- открытые;
- закрытые;
- герметичные.
Открытые переключатели являются незащищёнными. Их устанавливают в распределительных щитках. Также местом их крепления могут быть металлические ящики. Недостатки таких приборов – чувствительность к пыли, низкая устойчивость к повышенной влажности.
Закрытый пакетник оснащён спецоболочкой, выполняющей роль корпуса. Подобное конструкционное решение делает возможным установку прибора вне электрического щита. Достоинства – устойчивость к грязи, пыли и влажности, безопасность эксплуатации.
Герметичные выключатели делают из сплава алюминия и поливинилхлорида. Плюсы подобных приспособлений – долговечность, прочность, надёжность, влагостойкость, герметичность.
Нюансы подключения
Как же подключить пакетный выключатель? Его компактность позволяет использовать для закрепления устройства в электрическом щите стандартную DIN-рейку. В качестве крепёжных деталей обычно применяют саморезы.
Устанавливая пакетник, следует ориентироваться на его схему подключения. Вам понадобится подсоединить провода к соответствующим клеммам данного оборудования. Это процедура требует сосредоточенности и внимательности. Помните, что у приспособления, сделанного за рубежом, цветовая маркировка проводов может отличаться.
Перед приобретением пакетного выключателя тщательно изучите информацию о нём, попросите у продавца ознакомиться с прилагающимися к изделию документами. Не пытайтесь сэкономить, выбирая товар низкого качества от непроверенных производителей. Это выйдет вам боком.
Общие сведения
В промышленных, общественных и частных электрических сетях пакетный переключатель может выполнять следующие функциональные задачи:
- Распределение электрической энергии в силовых цепях и схемах управления.
- Организация работы (пуск, реверсирование, остановка) электродвигателей приводов вентиляционных систем, подъемных агрегатов, транспортных конвейеров (ленточных, цепных и пр.).
- Ручное управление коммунальными и промышленными световыми приборами.
В зависимости от вида климатического исполнения коммутирующие устройства можно разделить на несколько категорий. Например:
- УХЛ4, предназначенные для эксплуатации в холодных и умеренных зонах с рабочей температурой от -40С˚ до +40С˚ (предельной ±50С˚) и верхним порогом относительной влажности (без прямого конденсирования) 98 %.
- ТЗ – для жарких и тропических районов.
Условия эксплуатации допускают незначительные ударные воздействия и вибрацию (частота не более 35 Гц).
Что такое пакетный выключатель

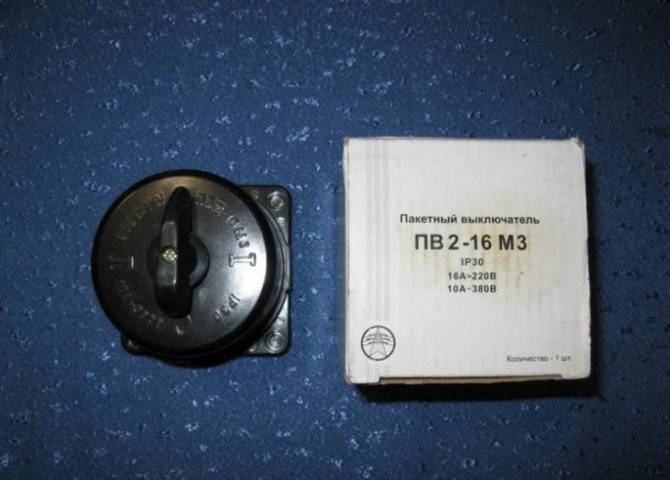

Пакетный переключатель ПП 2-40/Н2 М1 сил. IP56 EKF PROxima
Несмотря на кажущуюся архаичность, пакетный переключатель по-прежнему применяется в электрических цепях. По своему устройству – это чисто механическое приспособление, управляемое вручную с некоторым усилием. Сложность его коммутации объясняется мощными пружинами, фиксирующими подвижную часть в каждом из рабочих положений.
При его повороте в любую сторону замыкаются две группы механических контактов, а при дальнейшем полуповороте – они же размыкаются. При подключении квартиры, например, одна пара соединителей разрывает (замыкает) цепь подачи фазы на электросчетчик. Одновременно с этим вторая пара делает то же самое с нулевой жилой. Поэтому по своей схеме и функциональному назначению пакетник, устанавливаемый перед электросчетчиком, по сути является вводным устройством.
На какие виды делится прибор
Виды пакетных выключателей представлены в списке ниже:
- Открытые устройства. Имеют первый уровень защиты. Устанавливаются исключительно в сухих пространствах, избегая даже малейшего присутствия влаги и пыли. Для таких устройств необходимы железные ящики и щиты;
- Защищенные приборы. Не требуют установки в зоне электрического щитка. Пакетник находится в пластиковом устройстве. Это исключает любое попадание грязи и воды;
- Герметичные устройства. Состоят из алюминиевого сплава, являясь лучшей защитой для пакетного выключателя. Устройства не бояться влаги и открытых пространств.
Классическая схема включения
При реализации такой схемы выполняются следующие действия:
- При нажатии на кнопку «Пуск» происходит замыкание контактов и подача напряжения на нагрузку.
- При нажатии на кнопку «Стоп» контакты пускателя размыкаются и прекращается подача напряжения.
В качестве нагрузки можно подключать ТЭНы, электродвигатели, иные приборы. Нормально открытый электромагнитный пускатель 220В можно использовать для включения абсолютно любой нагрузки.
К силовой части схемы относятся:
- Контакты для подключения трех фаз – «А», «В», «С».
- Автоматический выключатель. Он устанавливается между источником питания и входом электромагнитного пускателя 220В 25А. Дело в том, что 380В – это межфазное напряжение, а если проводить замер между нулем и любой из фаз, оно будет равно 220В.
- Нагрузка – мощный потребитель электроэнергии (двигатель, нагревательный элемент).
Вся цепь управления подключается к нулю и фазе «А». Цепь состоит из таких компонентов:
- Кнопки запуска и остановки.
- Катушки.
- Вспомогательного контакта (включается параллельно кнопке запуска).
Виды
Существуют одно-, двух- и трехполюсные аппараты. Первые два рассчитаны на нагрузку 10-25 А, допустимое напряжение – 220В. Трехполюсные приборы могут выдержать напряжение в 380 В, при этом нагрузка несколько понижена, она не должна быть больше 15 А.
Выпускаются открытые, закрытые и полностью герметичные пакетники. В выключателях открытого типа защитная оболочка отсутствует. Эти пакетники используют для переключения соединений при безопасном напряжении и только в помещениях. Закрытые аппараты оборудованы корпусом из пластика или металла. Клеммы этих приборов закрыты от прикосновений, а само устройство отлично защищено от грязи и запыления. Закрытые модели допускается устанавливать вне щитового шкафчика.
Герметичные электроприборы заключены в негорючую, противоударную, герметичную оболочку из пластика. Высокий уровень защиты позволяет монтировать приборы в открытом пространстве. Некоторые модели снабжены прозрачным окном, через которое можно отслеживать состояние контактов.
Популярность пакетных устройств постепенно снижается, но производство таких электроприборов не прекращено. Надежность, доступность, быстрота срабатывания помогают пакетникам все еще оставаться востребованным товаром.
Назначение пакетных выключателей
Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.
Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.
Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.
Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.
Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.
В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:
Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.
Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.
Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.
Структурное обозначение пакетников
Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.
По виду крепления пакетные выключатели выпускаются в следующих исполнениях:
- I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
- II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
- III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
- IV) крепление осуществляется за корпус.
Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.
Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.
Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.
Вряд ли найдется зрелый человек, который не видел бы в своей жизни пакетный выключатель, хотя не все знают, как он называется. Несколько десятилетий назад такие устройства были установлены в каждом подъезде и во всех квартирах.
Их использовали в качестве рубильников, с помощью которых включали и отключали подачу электроэнергии. Со временем пакетники заменили на современные автоматы, но далеко не везде.
