Как сложить самую простую печь из кирпича?
Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.
Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.
Мы рассмотрим три примера печей с пошаговым руководством по их кладке:
Простую прямоточную; С варочной плитой; Отопительную.
Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.
Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

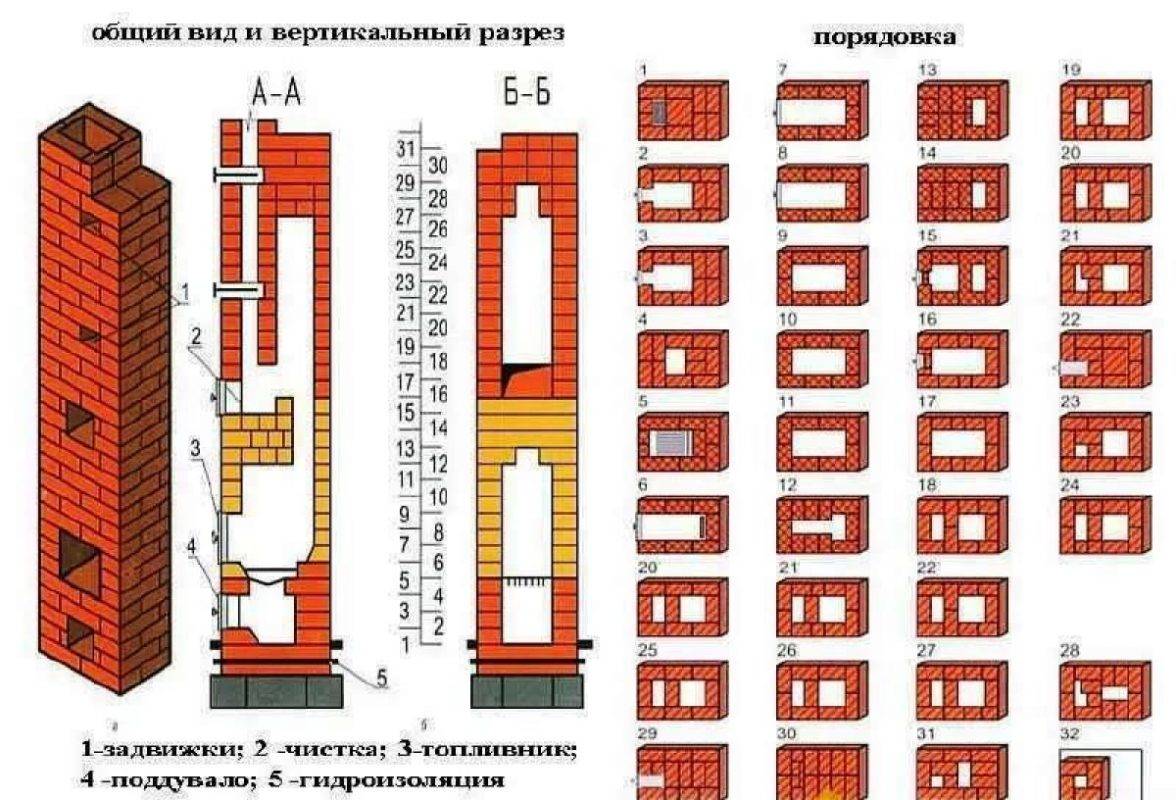

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты
Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.
Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.
Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

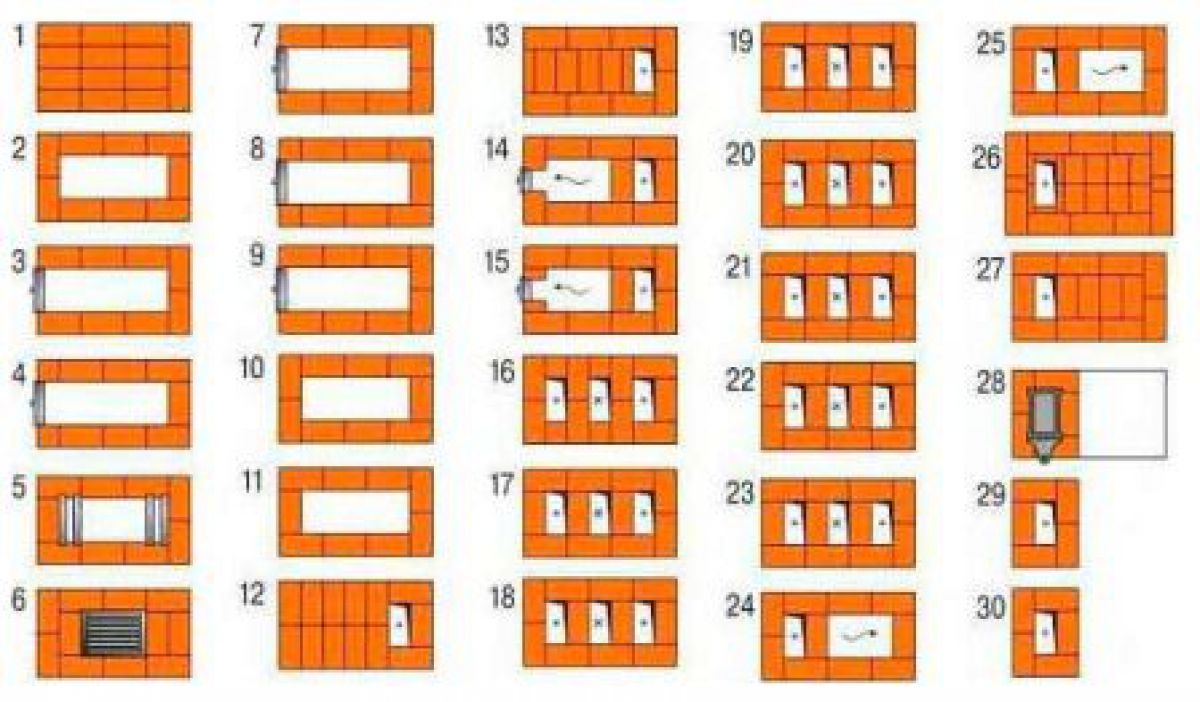

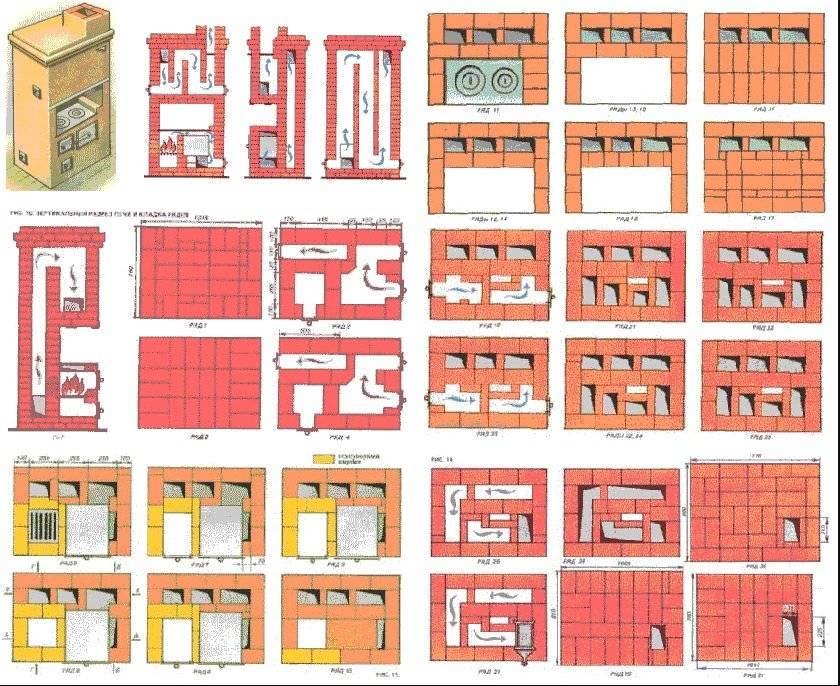

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.
На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).
Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.
После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

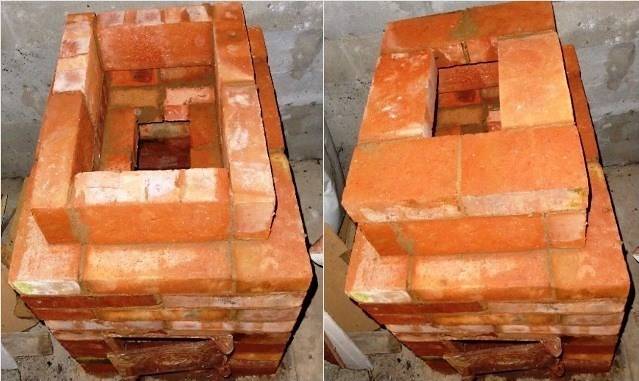

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).
Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.
Какую печь можно установить дома?
Кирпичные печи имеют свою классификацию. В зависимости от того, какую функцию на нее возлагают, такой тип оборудования и нужно создавать дома. Некоторые модели можно потом усовершенствовать, но лучше о таких вопросах подумать заранее.
Кирпичный теплоагрегат может быть:
- для отопления – помогает создать тепло в одной или сразу нескольких комнатах, в зависимости от размера и конструкции, но вот разогреть воду или приготовить еду на ней не удастся;
- варочная модель – есть варочная поверхность, которая используется для приготовления блюд (а также сушки ягод, грибов, кипячения воды и т.д.), но вот обогрев от нее не сильный;
- комбинированные модели – сочетают в себе способности отопления и приготовления;
- специфические печки – в эту категорию относят каменки или тандыр, так как они имеют особое строение и предназначение.
Если печь выбирается для дачи, то оптимально будет остановиться на варочной или отопительной модели. Но когда речь идет не только о комфорте, но и об комфорте, то тут уже стоит задуматься о камине.
Есть еще одно деление – по конструкции. Печь может быть классической, голландкой или шведкой. Что касается формы, то тут все зависит от пожеланий владельца, так как она может быть прямоугольной, квадратной, круглой, т-образной или угловой (упираться в одну из стен). Чем больше прямых линий, тем легче проводить кладку изделия.
Не маловажным моментом является и количество отдаваемой теплоты. На этот момент влияет ширина стен, будет ли строение с тонкими стенами или толстыми. Увеличение (или уменьшение) теплоотдачи зависит и от облицовки. Хотя этот момент влияет и на эстетическую привлекательность. Поэтому это может быть декоративный кирпич, металл, кафель, плитка или простое оштукатуривание.
Какая же печка без дымохода? Какая бы не была выбрана конструкция, ей понадобиться труба для отведения продуктов горения. Для кирпичной печки используется аналогичный дымоход, то есть кирпичный. Вид может быть прямоточным или противоточным, с разным количеством оборотов, с каналом или без него, с дополнительным нижним подогревом.
Как видно из всего выше сказанного, вариаций кирпичных печей есть множество. но для тех, кто берется за эту работу впервые, лучше выбирать модель самой простой конфигурации. Во-первых, чертежи с порядовками для них вполне понятны даже новичку. Во-вторых, ниже вероятность, что где-то допустится ошибка и печь будет дымить. Ну, а как только с простой моделью будет покончено и станут понятны все нюансы кладки, можно будет в будущем подумать и о более сложной модификации.
Дополнительные требования к выбору печи
Так как мы предлагаем сделать все самостоятельно, а не купить готовую печь в магазине, при выборе необходимой конструкции рекомендуем обращать внимание на следующие параметры:
Простота эксплуатации. Процесс топки должен быть приятным и несложным занятием, с которым сможет справиться каждый член семьи.
Экономичность. Данный пункт особенно важен, если планируется использование только этой печи для обогрева дома на постоянной основе (в зимнее время). При этом одна единица топлива будет обеспечивать максимальную теплоотдачу.
Простота конструкции. Если человек, не имеющий опыта в кладке, возьмется за возведение сложной модели устройства, то могут возникнуть трудности, которые впоследствии приведут к некорректной работе печи.
Внешний вид
Дизайн конструкции должен радовать глаз и создавать уют в комнате, поэтому стоит уделить особое внимание качеству кирпича.
Присутствие водяного контура. Известно, что даже небольшая отопительная печь с вмонтированным теплообменником для нагрева теплоносителя является намного производительнее, нежели другие модели без этого устройства.
При выборе отопительной печи необходимо проконсультироваться с квалифицированным печником
Он подскажет, какую конфигурацию выбрать и на что следует обратить особое внимание.
Установка и крепление печных приборов
Печные приборы монтируют по ходу ведения кладки. При этом следует учитывать различное термическое расширение металла топочных дверок, колосниковых решеток, дымовых заслонок и кирпичной кладки. Варианты установки печных приборов показаны на рис.9.
Чтобы расширение приборов не нарушало кладку, между ними и кладкой оставляют зазор (около 5 мм), а рамки приборов обматывают шнуровым асбестом, плотно вдвигают их в гнёзда кладки и обмазывают зазоры раствором (рис.5 и рис.8 п.5 и п.6).
Схема крепления топочной и поддувальной дверцы показана на рис.5.
Закрепляют рамку с помощью специальных металлических лапок, которые заводят в швы кладки и зажимают кирпичом и раствором.
Поддувальная дверца, не подвергающаяся перегреву, устанавливается без зазоров. Её, а также вьюшечную дверцу можно закреплять проволокой, заделываемой в кладке.
Колосниковую решётку укладывают в гнёздо на полу топки с зазором 5 мм, которое засыпают песком. Решётку располагают ниже топочного отверстия на 1-2 ряда кирпичей, уложенных плашмя.
Схема установки колосниковой решетки топливника показана на рис.8.
Вьюшечную дверцу (рис.9 п.11), если позволяет конструкция печи, желательно устанавливать после вьюшки (рис.9 п.12 и п.13). В этом случае ею можно пользоваться для прочистки дымоходов, кроме того, можно вентилировать помещение при закрытой вьюшке, не охлаждая печь.
Топочный проём (рис.8 п.10) перекрывают по-разному:
- при ширине меньшей, чем длина кирпича, — кирпичом в замок;
- при ширине большей, чем длина кирпича, — кирпичной перемычкой.
Сооружая перекрытие очага, надо сначала убедиться, что верхняя сторона полочки, входящая в кладку, лежит на одном уровне с рядами кирпича по обе стороны топочного отверстия.
Пошаговая инструкция с фото по кладке печки
У разных печников свои технологии кладки и собственные секреты, пришедшие с годами опыта. Здесь собрана информация о достаточно простом способе создания печи-камина для обогрева двухэтажного дома, процесс не покажется чрезвычайно сложным даже начинающим печникам.
Кладка фундамента

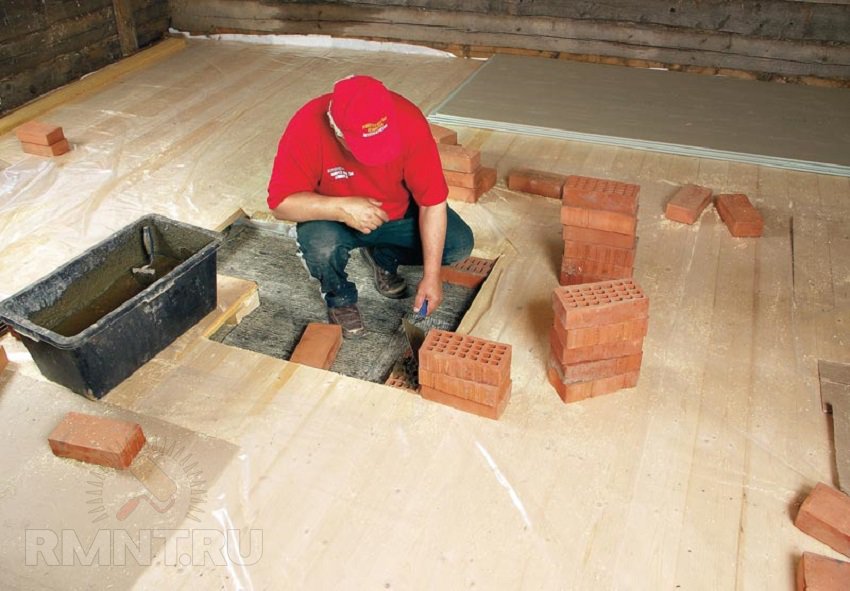

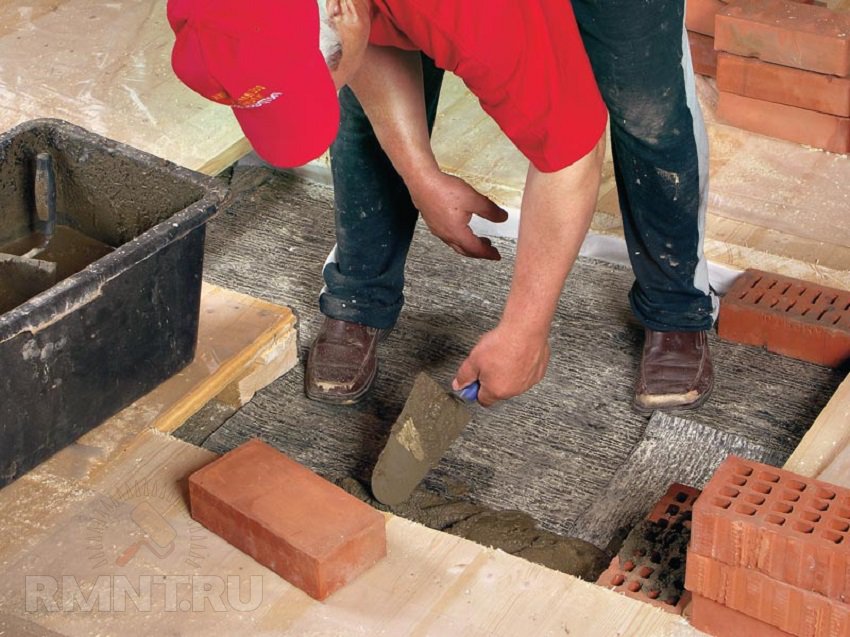

Базовый ряд кирпичной кладки будет служить фундаментом. Он выполняется любым кирпичом, некоторые печники даже засыпают данный уровень щебнем.
При укладке базового ряда используется цементный раствор.
Фундамент полностью заливается раствором, слой выравнивается.

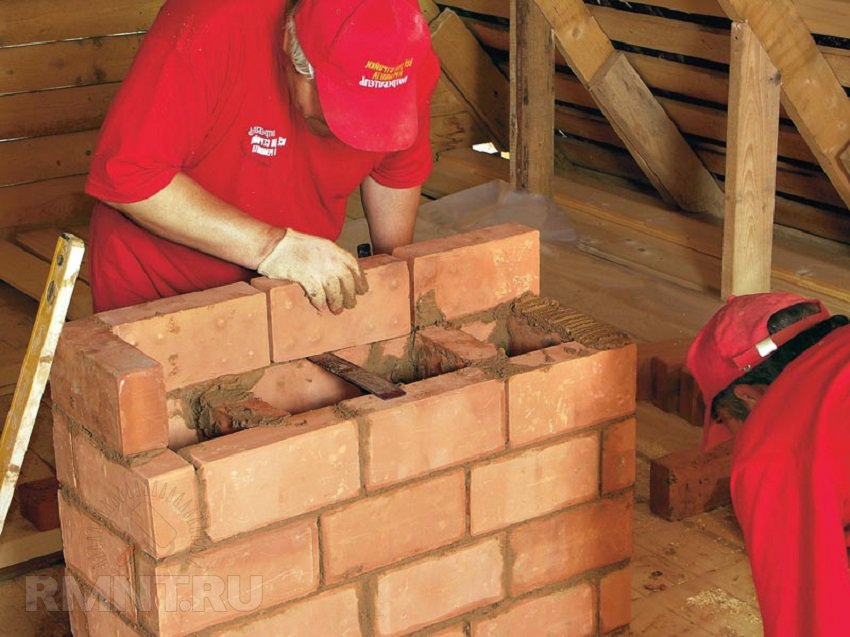

Возведение тела печи

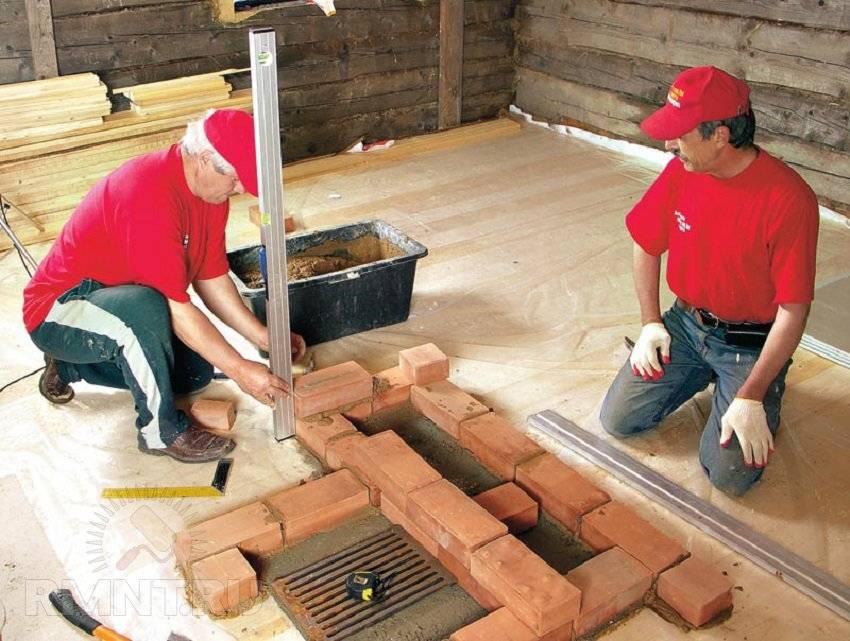

Размечается первый печной ряд. Горизонталью, от которой отталкиваются при разметке, является стена комнаты.

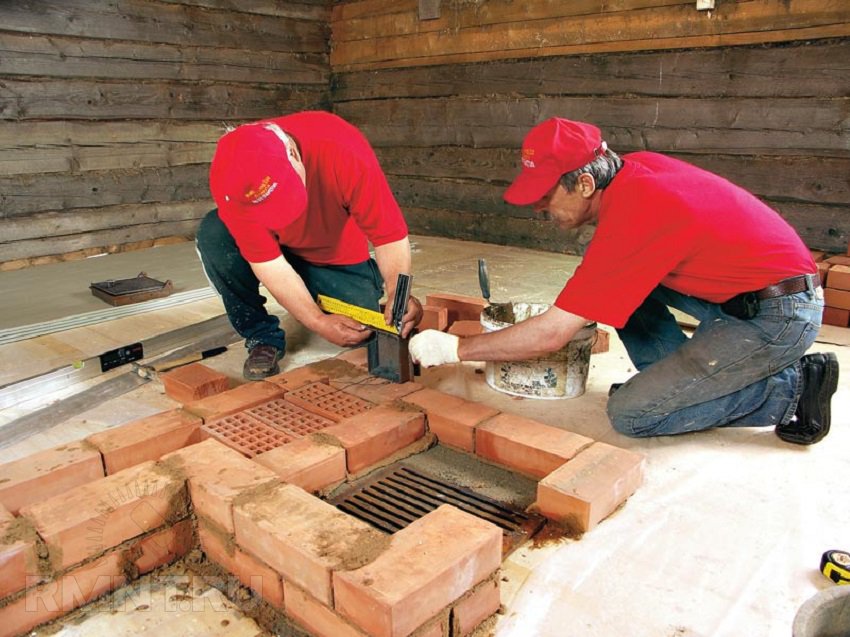

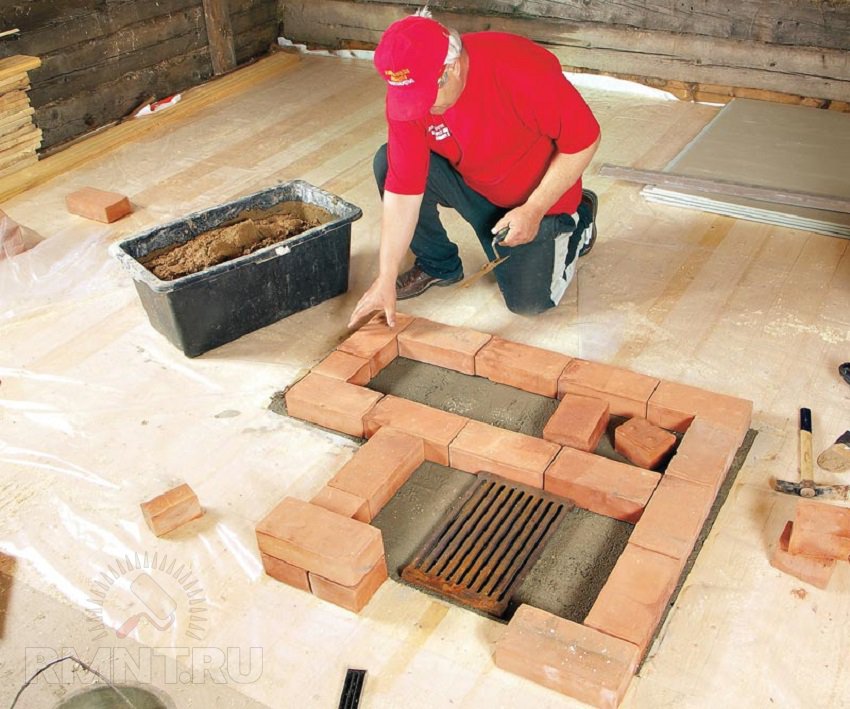

Там, где планируется размещение камина, кладётся решётка. С этого ряда кирпичи уже укладываются на печной раствор.

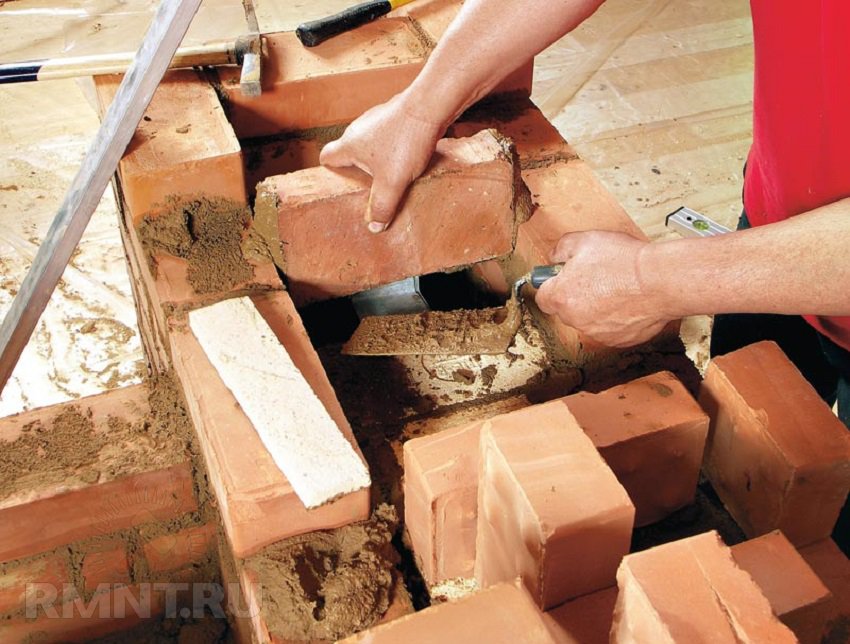

Важный этап работы — скрупулёзное выравнивание каждого нового ряда по уровню.

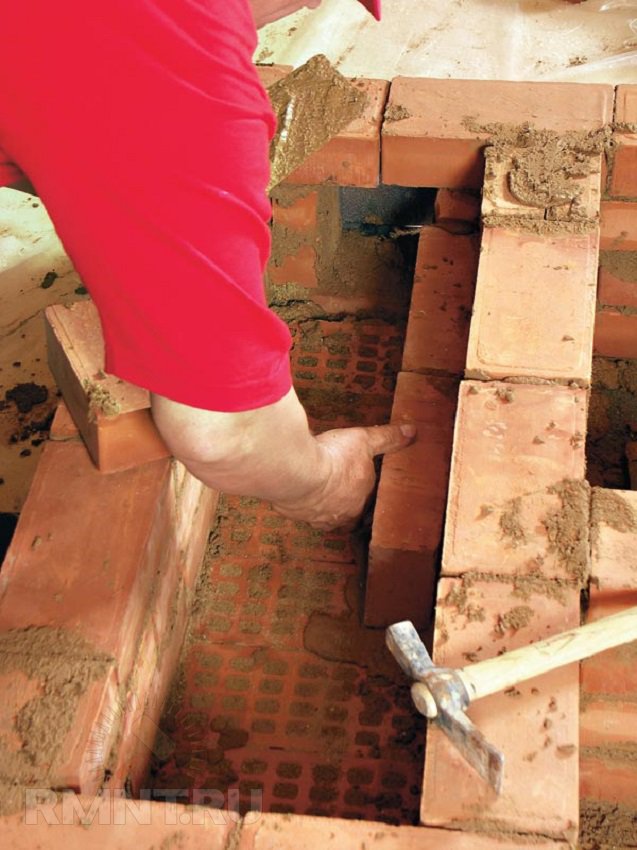

Укладка второго ряда. Печная стенка, находящаяся ближе всего к стене комнаты, усиливается дополнительным кирпичом для увеличения пожарной безопасности.
Место, где будет расположен дымоход, во 2-ом ряду остаётся пустым, остальная часть печи закладывается полностью. Монтируется дверца, через которую хозяева будут вычищать золу.

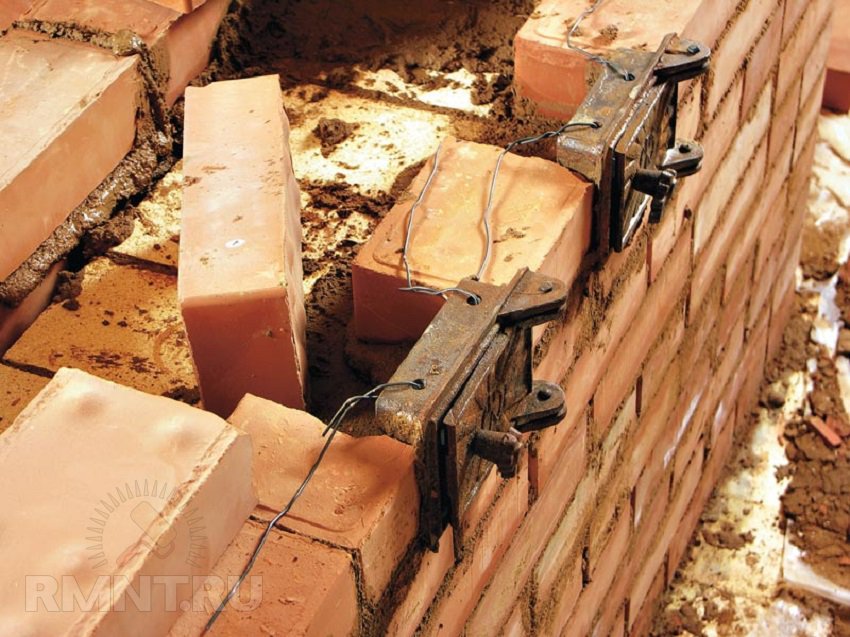

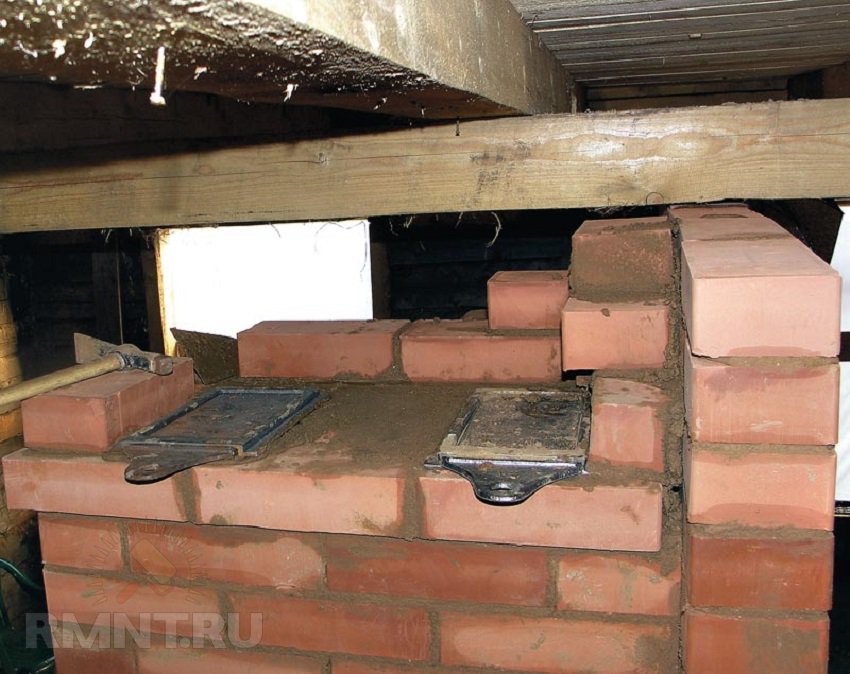

Дверца устанавливается на раствор, выравнивается по уровню. Для более надёжной фиксации она закрепляется проволокой, которую нужно заложить между кирпичами.

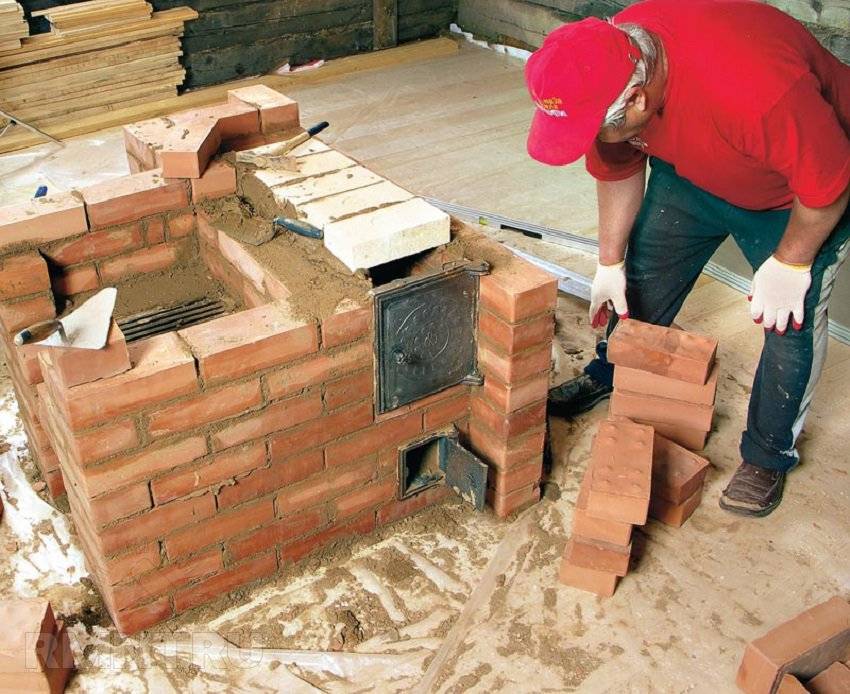

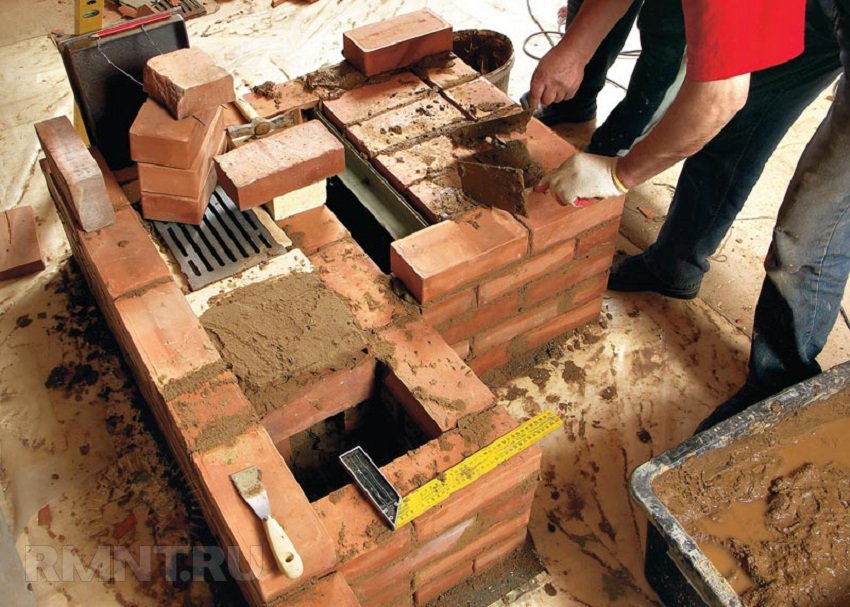

Далее кладутся следующие 3 ряда. Затем устанавливается упор из кирпича для решётки — по бокам кладутся 2 ряда в 1/4 кирпича.

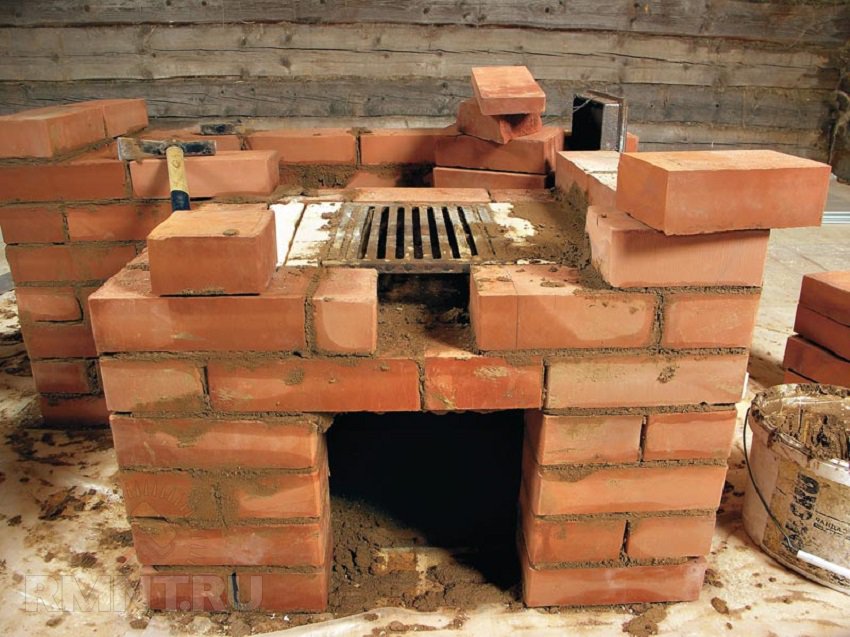

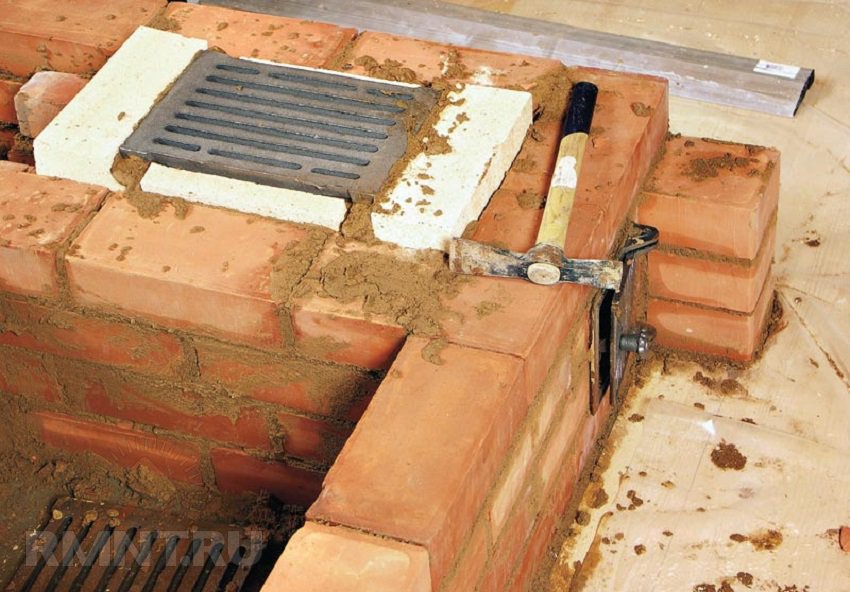

Решётка укладывается не на простой, а на огнеупорный кирпич. Чтобы она легла на одинаковый с кирпичами уровень, в шамотных кирпичах вырезаются отверстия.
Размер кирпича легко корректируется — лишнее отмеряется и аккуратно отрезается.

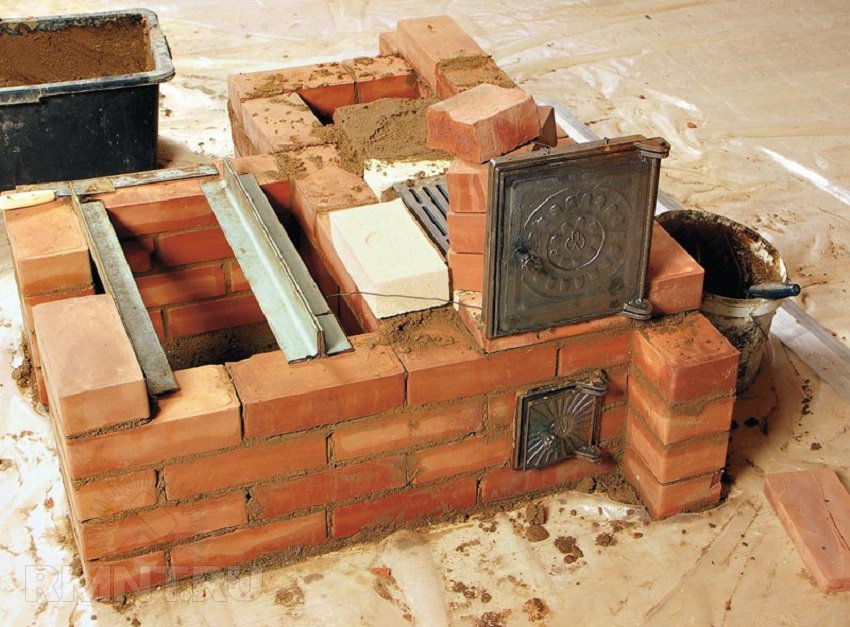

Большая дверца монтируется рядом с установленной решёткой.
Большая печная дверца аналогично фиксируется при помощи проволочного крепежа.

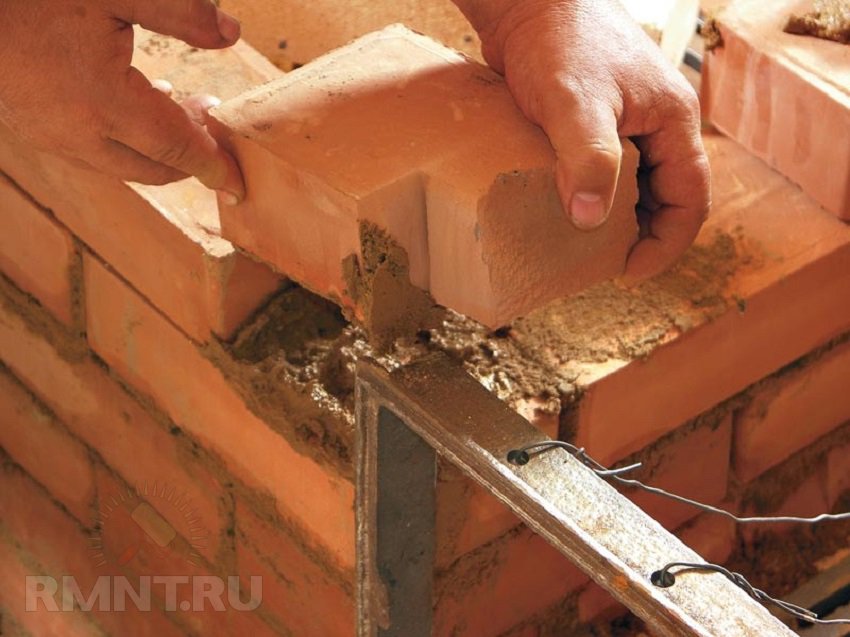

Точно над камином кладётся первый топочный ряд, он усиливается металлическими уголками и полоской или толстой жестью. Чтобы кладка могла на них лечь, её прорезают при помощи болгарки, затем прорези доводятся вручную до нужного размера.
Кладётся следующий кирпичный ряд.
На огнеупорный кирпич наравне с кирпичным рядом укладывается каминная решётка.
Фиксируется дверца, кирпич строго подгоняется под неё.
Топка новой печки с камином готова.

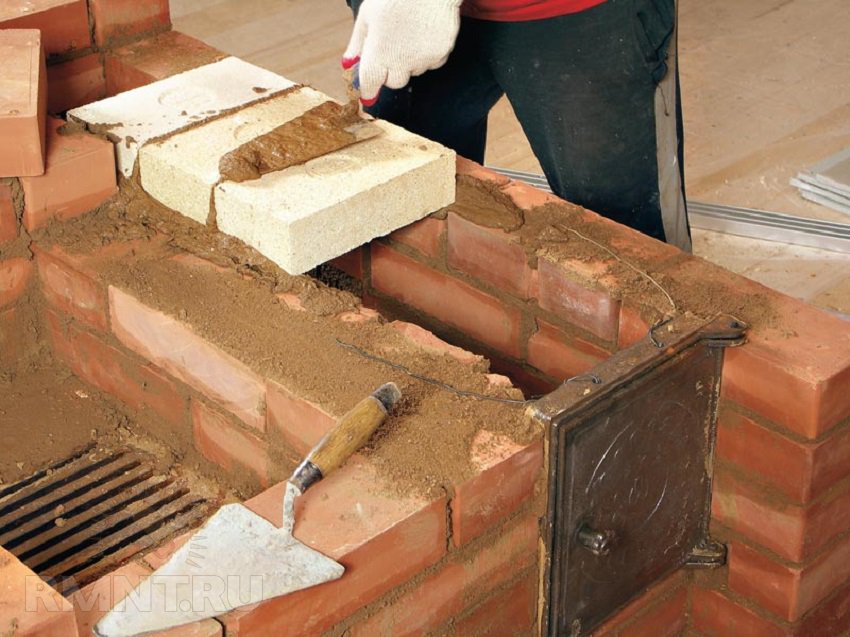

Над печной топкой кладутся огнестойкие шамотные кирпичи.
Тело печки построено.
Создание дымохода

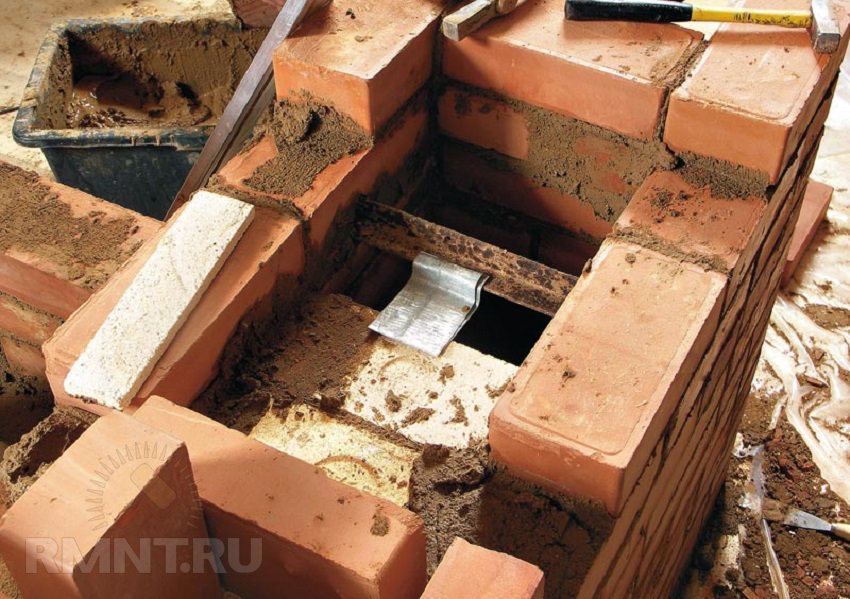

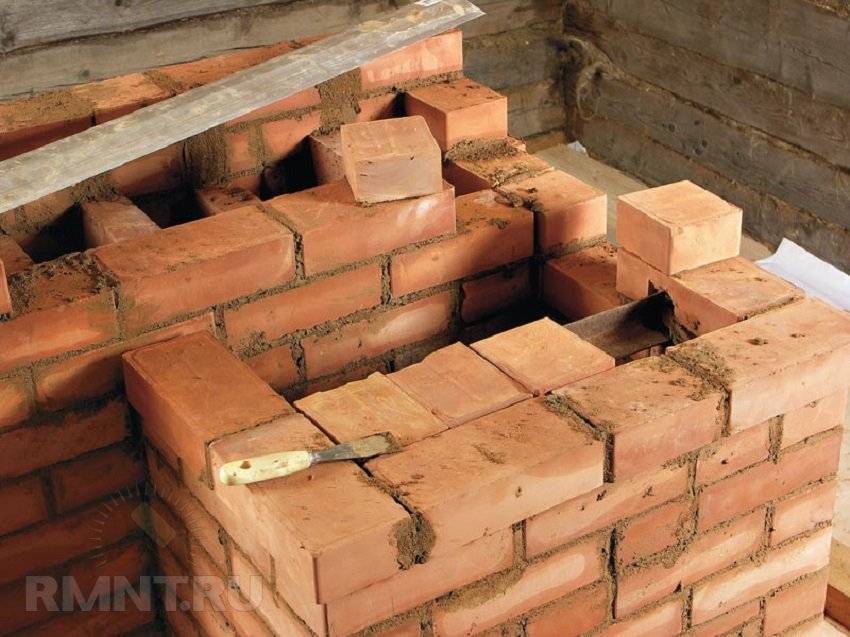

Место, оставленное под дымоход, разделяется на колодцы. Конструкция требует усиления металлическими пластинами.
Укладываются кирпичные колодцы дымоотвода.
Над крышей топки монтируются сажечистки.
Колодцы опять разделяют, первые ряды стенок стоит усилить полосками из металла.

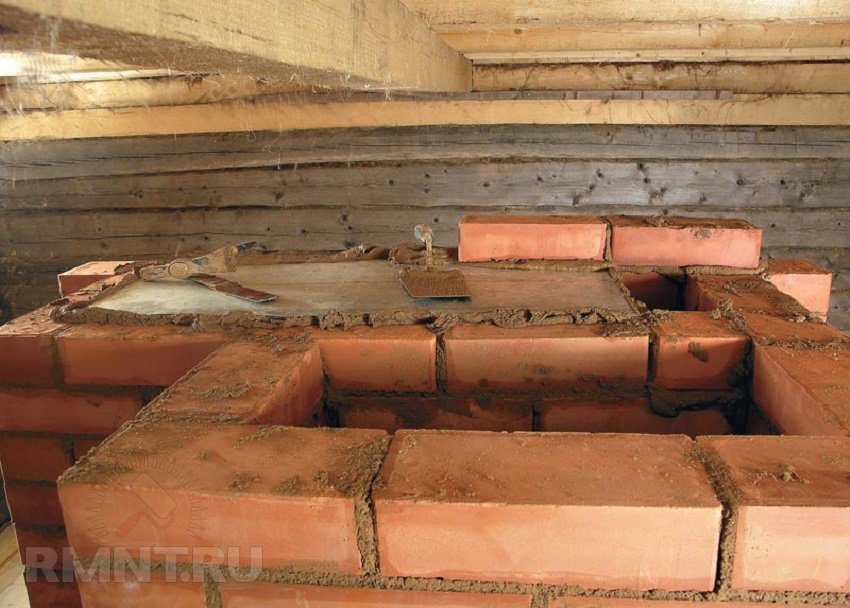

После усиления возводится потолок тела печи. Пространство, относящееся к дымоходу, остаётся пустым.
Выкладывается карниз тела, затем кладутся дымоотводы.

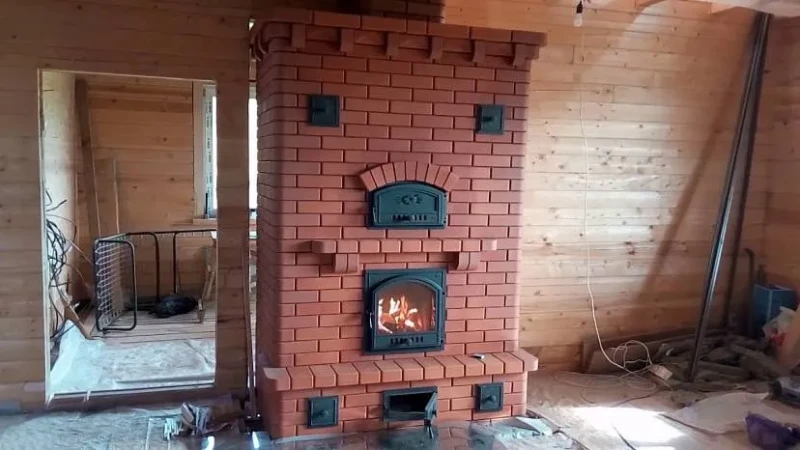

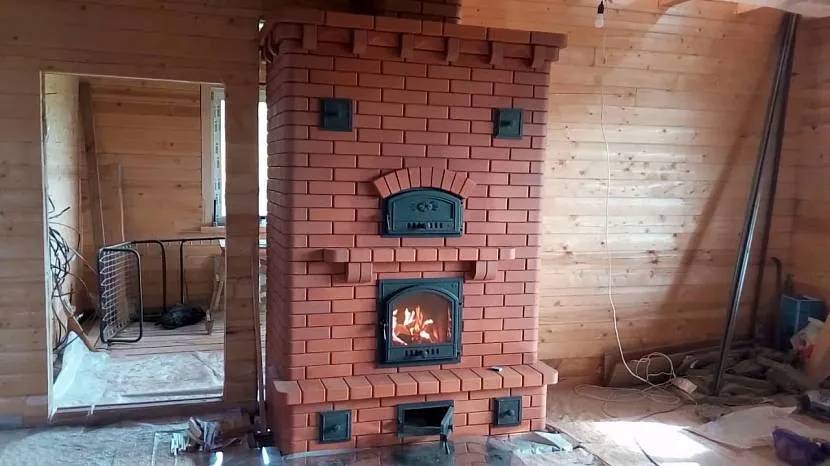

Завершающая стадия работ на первом этаже. Печка расположена слева внизу, дым внутри дымоходов движется по спирали и выходит слева вверху. Итоговое разделение колодцев закрывается жестяным листом. С целью компенсации давления внутри печи-камина на жесть укладываются 2 кирпичных ряда.
Ко второму этажу дома тянутся два дымохода — от камина и самой печи, они разделены между собой. Для каждого дымохода требуется установка отдельной задвижки.
Уровень перекрытия второго этажа. Здесь монтируется гидроизоляция, дымоход снова усиливается уголками из металла. Чтобы сэкономить и не строить на втором этаже печь для отопления, дымоход строящейся печки снова разделяют. Дым будет идти по нему змейкой, успевая прогревать помещение. Чтобы дымоотвод прогревался намного быстрее, его в районе второго этажа кладут толщиной в 1/4 или в 1/2 кирпича.

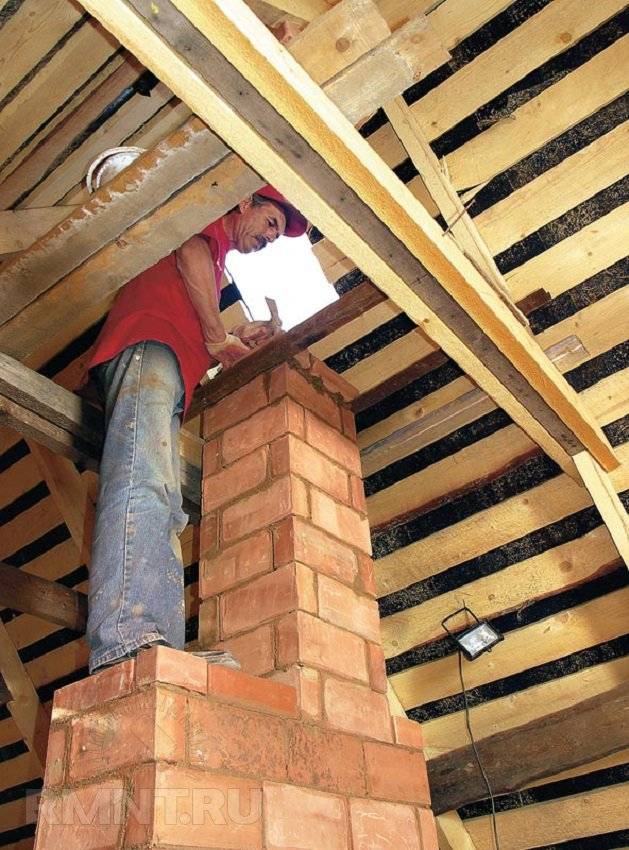

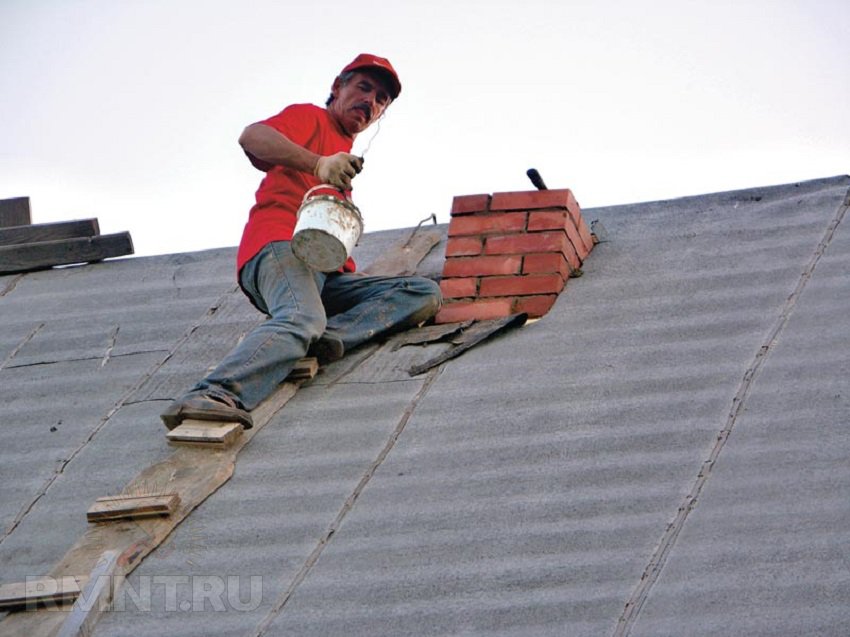

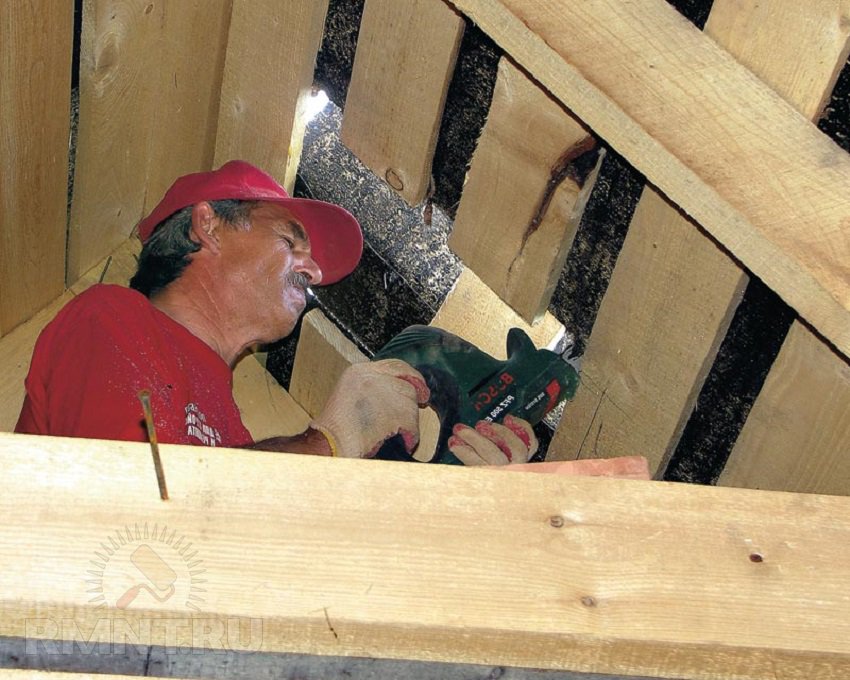

В кровле аккуратно выпиливается отверстие для печного дымохода.
Прежде чем выводить дымоотвод на крышу, его укрепляют металлическими уголками.
Если дымоход находится в непосредственной близости от кровельного конька, его нужно выкладывать выше конька как минимум на 0,5 метра. Если дальше, то допускается высота дымоотвода, равная высоте конька, но не ниже. В таком случае ветер усиливает печную тягу, поднимая дым вверх.
Даже небольшая печь в доме — это уют и комфорт. Печки большего размера требуют повышенной сноровки и дополнительных материалов, однако принцип их строительства схож с вышеописанным способом.
рмнт.ру
Возведение печи
Для того чтобы сложить печь по всем правилам, требуется помнить, что первый ряд возводится без использования раствора, то есть «насухо». Между кирпичами в обязательном порядке должны оставаться зазоры. Далее раствор при помощи мастерка размещается там, где предполагается разместить угловой кирпич. Необходимо разровнять слой раствора, чтобы получить ровную линию. После этого кирпич следует поместить на подготовленную для него площадку, требуется слегка прижать его и постучать мастерком сверху. Лишний раствор, который будет выделяться из щелей, требуется убрать.
Один из способов возведения печной арки из кирпича
Правильность укладки углового кирпича проверяется тщательно — поможет в этом строительный отвес. Необходимо учитывать во время контроля как горизонтальную, так и вертикальную линии.
Порядок установки всех остальных кирпичей зависит именно от установки кирпича с угла конструкции и отличается лишь тем, что нужно будет полностью заполнять скрепляющим раствором и вертикальное пространство. Используя уровень, требуется проверять ровно ли идет возведение ряда, а отвесом контролировать углы. Этот процесс очень важен, так как от этого зависит, как будет выглядеть русская печь в конце работы по ее возведению. Все швы требуется «перевязывать.
Пример профессиональной «перевязки» кирпичной кладки
Важно не забыть сразу сложить место для скопления золы – конструкция состоит из четырех рядов. В третьем ряду укладываются кирпичи по ¾ их основной длины
Используя «болгарку» потребуется отрезать лишнюю часть. Завершать следует 4 рядом. Здесь работа производится выкладыванием кирпичей на ¾, но уже по их ширине.
Следующий этап — устройство дымохода. Этот процесс по сложности не превышает саму кладку, но требует повышенного внимания, чтобы не повредить несущих, основных конструкций и балок, а также основных перекрытий крыши. Рекомендуемая высота трубы — не менее 5 метров. Для того чтобы облегчить работу и немного сэкономить на материалах, можно не выкладывать часть трубы, которая выходит из крыши. Эту часть можно заменить на конструкцию из металла. Внутренний диаметр трубы, выходящей за пределы крыши, составляет 12 см, толщина стенок – 1 см. Возвышение над перекрытиями чердака должно составить не менее 1 метра. Места стыка фиксируются при помощи металлической сетки и раствора на основе цемента.
Существует множество вариантов организации дымохода
Таким образом, русская печь своими руками – это не невыполнимая задача, а вполне посильная работа для тех, кто использует качественные материалы, проявляет упорство в работе и внимание к деталям. Сегодня пошаговая инструкция и чертежи печи позволяют возвести в доме или в бане конструкцию, которая будет надежно служить, выполняя положенные ей задачи
Главное условие – строго следовать рекомендациям пожарной безопасности и не экономить на материалах.
Также рекомендуем к прочтению:
Материалы подходящие для отделки каминов и печей: преимущества и недостатки Дачная печь заиграет свежими красками Разнообразие отделочных материалов для камина Многообразие плиток для камина: какую выбрать и как облицевать? Виды отделки печи своими руками в частном доме
Как вам статья?
Мне нравитсяНе нравится
Подразделение печей
По функциональности
- Печи для отопления строят только для обогрева дома, никаких других хозяйственных нужд она не исполняет, варочная поверхность не предусмотрена Приготовить еду или подогреть воду на такой печи нельзя. Подобные типы и раньше использовались достаточно редко, а в последнее время, после начала использования водяных контуров, они практически вышли из применения.
- Плиты для приготовления пищи – варочные. Такие модели устанавливают в качестве летнего варианта, иногда на открытом воздухе, на дачах, в летних кухнях. Варочные плиты используют выделение тепла только в рабочей области для варки еды, а коэффициент нагрева окружающей среды у них очень низкий, такие плиты устанавливают в тех помещениях, которые не требуют сильного отопительного обогрева.
- Отопительно-варочная печь из кирпича наиболее любимая и популярная модель у владельцев домов. Устроена она так, что ходы в дымоходе позволяют максимально использовать тепло для отопления, также присутствует варочная поверхность для хозяйственных нужд. Система задвижек позволяет увеличить нагрев дома в зимнее время и приготавливать пищу в летнее время, не отапливая комнаты. Этими же задвижками регулируют горение и вывод дыма при различных перепадах атмосферного давления.
- Печь для барбекю представляет собой плиту с незакрытым горением, которую строят на открытом пространстве или под навесом. Дымоход выполняется в виде колпака, кирпичная кладка простая и делается для устройства жерла горения и опоры решеток. Основание — также простейшее. Некоторые хозяева устраивают в месте расположения барбекю из кирпича настоящий кухонный узел, подводят туда водопровод и делают сток канализации.
- Отопительная банная печь строится как быстро прогревающийся массив, дающий сухой пар. Ходы устроены так, что дыму деваться некуда, кроме как нагревать поверхность печи. Такие печи нужно выполнять максимально по инструкции. Любые недочеты, неправильное топливо (не дрова, а мусор) или плохо подогнанные камни приводят к тому, что не полностью сгоревшая органика осадком остается на дне печи. Сухой пар может оказаться угарным, токсичным и канцерогенным.
В зависимости от строения
- Стандартная русская печь является настоящей «душой» дома. И с этим трудно поспорить. Ее конструкция предусматривает отопление помещения, варочную поверхность. Наличие духового отдела позволяет готовить еду по рецептам, которые просто нельзя приготовить по-другому. Конструкция русской печи имеет еще одну немаловажную характерную особенность – лежак для сна или лечения теплом, который активно использовался в стародавние времена.
- Более компактная шведская модель, полезное действие — на уровне 60%. По сути, это печь с камерой и системой отведения дыма по типу колпака. В ней тоже присутствует духовка. Очень часто используется в небольших домах.
- Кирпичная голландка используется в домах только для отопительных целей, и варить пищу на ней нельзя. Дымоход устраивается канальный или комбинированного типа. Отсутствие варочной поверхности заставляет горячий воздух эффективно отдавать тепло на обогрев.
Подбор кирпича, песка, раствора
Чтобы печь служила долго, нужно грамотно подобрать все материалы. Кирпичи бывают трёх видов:
Керамические — могут использоваться для возведения печи.
Силикатные — вообще не годятся в данном случае, даже двойные М150.

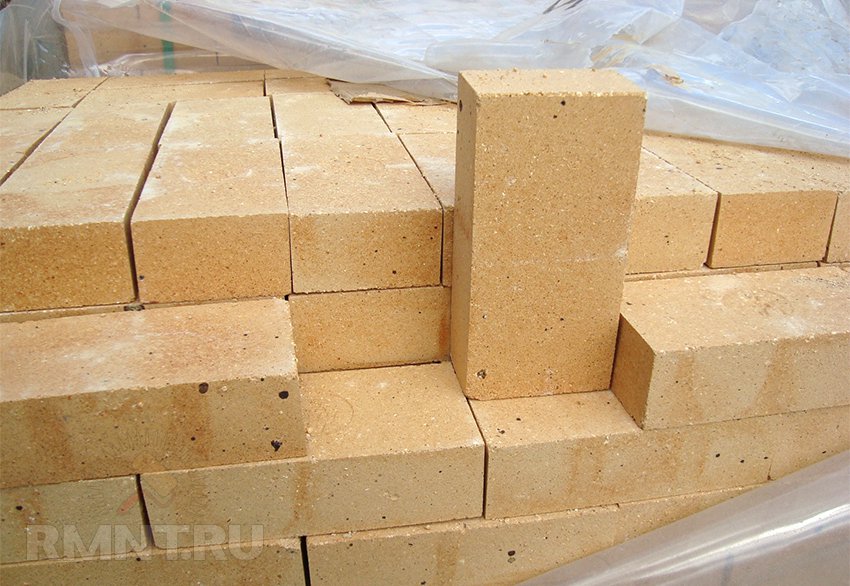

Огнеупорные — идеально подходят, но ими чаще обкладывают только топку и камины, разновидности: шамотные, тугоплавкие кирпичи и др.
Совет: выбирая кирпич для печки, нужно полностью отказаться от пустотелых его видов.
Раствор производится из глины. Красная глина подойдёт, если печь кладут из красного кирпича, при использовании шамотного требуется специальная шамотная глина. Отдельные печники до сих пор по старинке самостоятельно делают раствор из речного песка с зерном 1–1,5 мм, глины (в соотношении 2,5:1) и воды. Желательно при этом использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надёжнее купить в магазине готовую печную смесь, приготовив её согласно инструкции.
Из фурнитуры нужно приобрести колосниковые решётки, поддувальные и топочные дверцы, сажечистки, задвижки или заслонки.
Расчет мощности
У каждой печи, из чего бы она не была сделана, есть своя мощность. Если делать конструкцию самостоятельно, то нужно знать, как это сделать. Но сразу стоит оговориться, что дом сначала утепляют, а потом только приступают к расчетам.
Есть очень простая формула, которая помогает решить вопрос. 1 кв.м. отапливаемого помещения требует 0,5 кВт мощности, если условия обычные, и 0,76 кВт, если на улице сильные морозы. Например: высота печи – 2,5 м, размеры – 1,5х1,5 м, а площадь поверхности – 17,5 кв.м., то средний показатель мощности получится 8,5 кВт. Но при интенсивной эксплуатации эта цифра вырастет до 13,3 кВт. Такой производительности в среднем хватает для отопления 80-100 кв.м.
Если говорить о топке, то ее лучше приобрести в магазине, так как тут расчеты очень сложны.
Грани и части кирпича
Грани и части кирпича
Торец кирпича именуют тычком, широкую плоскую сторону — постелью, а боковую поверхность — ложком. Ребра изделия называют усенком. Кладку ведут, устанавливая изделие на постель, которая считается рабочей поверхностью. В единственном варианте элементы ставят на ложок, если стену возводят в ¼ кирпича.
Части камней, отличные от полного кирпича, предназначаются для выполнения углов, поворотов стен, имеют условные названия:
- трехчетверка (девятка);
- четверка (четвертинка);
- половинка.
На части кирпич делят киркой, ударяя по ложку, а не по постели, при этом камень держат, опирая на ребро. У поставщика заказывают небольшой объем неполных элементов заводского производства.
Конструкции печей
Кирпичные печи не теряют своей актуальности в частном секторе на протяжении многих лет. Это связано с их экономичностью и эффективностью. Толстые стенки конструкции могут долго удерживать тепло.
Печи различают по предназначению и бывают отопительные, варочные, комбинированные и многофункциональные. О каждой разновидности расскажем ниже.
Для отопления
Самая распространённая и простая. Применяется только для обогрева. Используется в основном на отдалённых от газопроводов домах. Также часто её устанавливают как печь-камин. К ним относятся камины, которые могут иметь закрытую или открытую топку, что позволяет эффективно обогревать до 20 м² помещения. Включают топочную камеру (может выкладываться или приобретаться отдельно), зольник и дымоход.
Печь-камин на даче Источник pechnoy.guru
Теплоотдача зависит от типа кладки, размера стенок и используемых материалов. Самый популярный вариант кладки – один кирпич. Стены прогреваются до 600 градусов. Форма бывает вытянутой, широкой, круглой, треугольной. Выбор формы зависит от желания владельца дома, интерьера и площади самого помещения. Для декорирования применяют камень, штукатурку и плитку.
Проще всего сделать прямоугольную или квадратную печь. Все остальные варианты надо доверить хорошему специалисту, поскольку есть много нюансов и особенностей кладки, о которых всегда надо помнить. Для увеличения герметичности печь могут снаружи оснащать листовым металлом, что позволяет обогревать большие дома.

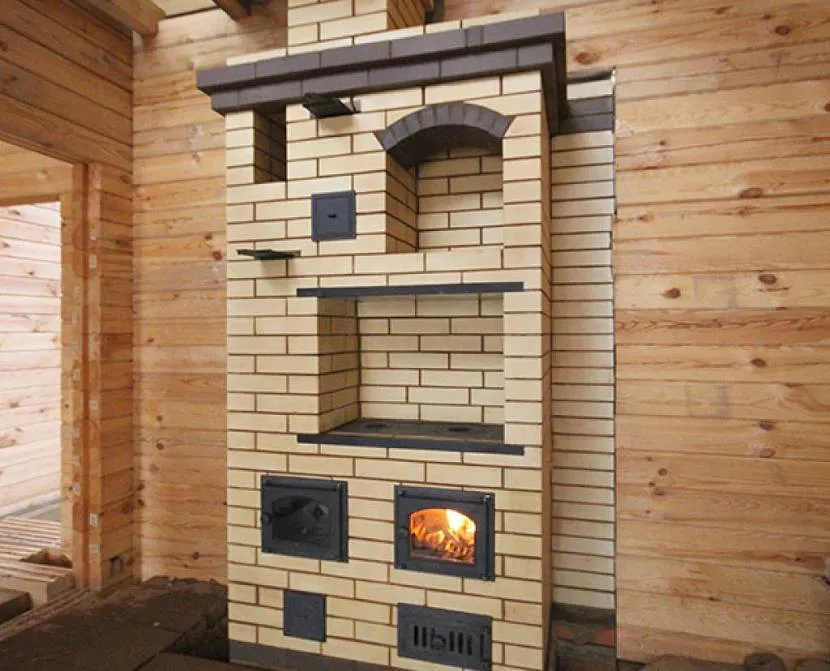

С варочной плитой
Хороший выбор для дачи, которая используется в тёплое время. Упор делается не на обогрев, а на удобство приготовления пищи. Дополнительно может монтироваться бак для нагрева воды, что обеспечивает комфорт проживания. Широко применяется в домах, где есть отопление электричеством или природным газом. Корпус из кирпича, внутри конструкции дымоход, зольник и топка. Сверху кладут плиту, можно сделать духовой шкаф.
Вариант с варочной поверхностью и встроенным духовым шкафом Источник gost-kamin.ru
Комбинированные модели
Одновременно используется для готовки и отопления. Проект значительно сложнее, чем предыдущие, поскольку надо сделать зольник, камеру сгорания топлива, дымоход, установить шкаф и варочную поверхность. Этот вариант довольно тяжёлый и массивный, поэтому применяется для просторных домов, требуется наличие прочного фундамента. Используется, если другого способа отопления нет. Иногда обустраивают сушильными камерами для приготовления различных заготовок, одежды, дров. Также их часто оснащают баками для воды, лежанками, духовыми шкафами.
Комбинированная печь в беседке Источник avatars.mds.yandex.net
Многофункциональные печи
Делают в основном только в больших беседках. Они одновременно отапливают конструкцию и позволяют готовить еду. Как и в предыдущем случае могут иметь духовой шкаф, сушилку. Главное отличие данных печей в том, что дополнительно они могут иметь ещё несколько секций для жарки продуктов на углях или копчения. Естественно, сделать такую печь самостоятельно без соответствующих навыков и знаний просто невозможно. Поэтому доверяйте работы квалифицированным мастерам с большим опытом. Только так вы получите хороший результат, который всегда будет вас радовать.
