Печь из газового баллона своими руками

Печь из газового баллона на отработке. Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм , в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона . Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж , мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в

Необходимые материалы

• Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
• газовый баллон на 50 литров — б/у, но без повреждений корпуса;
• труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
• обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
• листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
• чугунный тормозной диск от легкового автомобиля;
• отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
• металлическая труба ½ дюйма — около полуметра;
• шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
• вентиль шаровый на ½ дюйма;
• дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

Как грамотно изготовить дымоход?

Чтобы обеспечить максимальную устойчивость в работе печной конструкции из баллона, в обязательном порядке необходимо устроить качественную тягу.

Для достижения данной цели, срез трубы дымохода печи должен быть установлен на определенной высоте. Это немного выше над краем монтированной решетки колосника. В процессе бокового подключения газового дымохода необходимо следить за тем, чтобы параметры длины установленного строго горизонтально участка равнялись примерно 400 мм. В самом низу вертикально расположенной части стоит организовать качественный отвод накопившейся влаги, что показывают чертежи.

1. Одновременно с этим рекомендуется использовать определенные меры относительно отвода поступающего тепла от дымоходной части. Можно отметить два метода осуществления данного процесса:
2. Проводится монтаж расположенного горизонтально участка под небольшим наклоном в 35 градусов. Сразу после этого канал поворачивается вверх и выводится наружу. На элемент дымохода производится установка выполненной или приобретенный теплообменник особой самоварной категории; Труба, которая выходит из печи под специальным наклоном и потом проходит сквозь помещения, сумеет перенести теплый воздух. Благодаря этому, общие показатели КПД становятся выше, одновременно с этим расход топлива серьезно уменьшается.

Система отопления, выполненная на основе водяного топлива, предоставит возможность установить на даче или в гараже примерно 2 или 3 радиатора и при этом обеспечить их теплом. Подобное устройство отличается простотой в процессе изготовления, то есть на участке дымохода выполняется специальная водяная рубашка, имеющая два качественных патрубка.

Процесс циркуляции, присутствующий в водяном контуре, который смонтирован на корпусе дымохода печи из баллона, придется наладить в принудительном плане. Для этой цели идеально подойдет циркуляционный бытовой насос.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

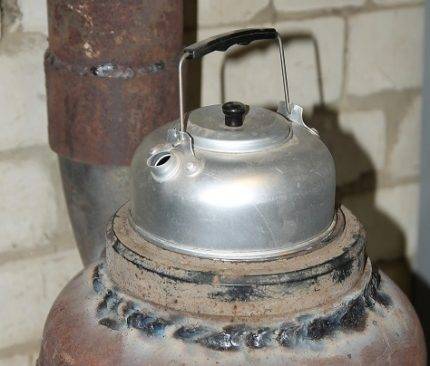

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

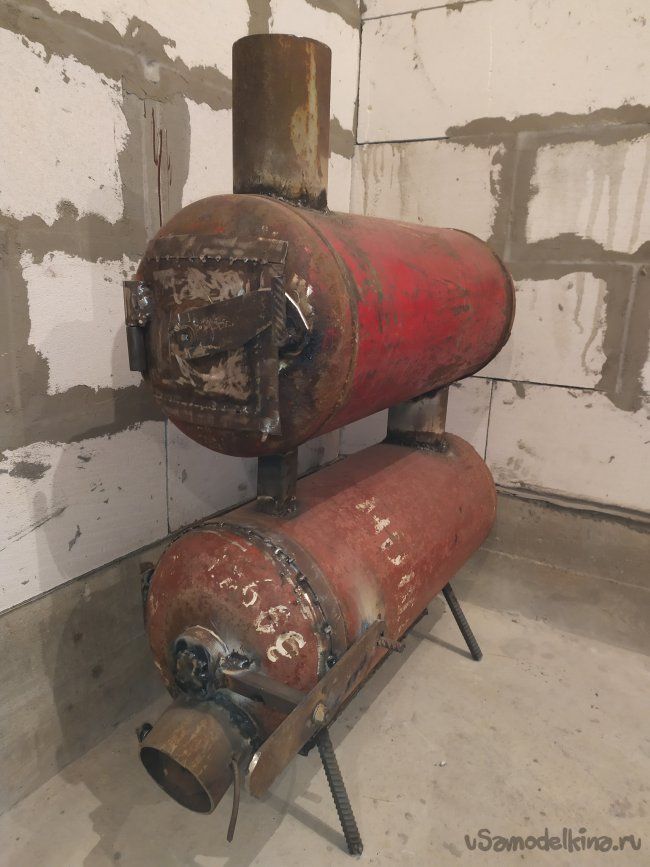

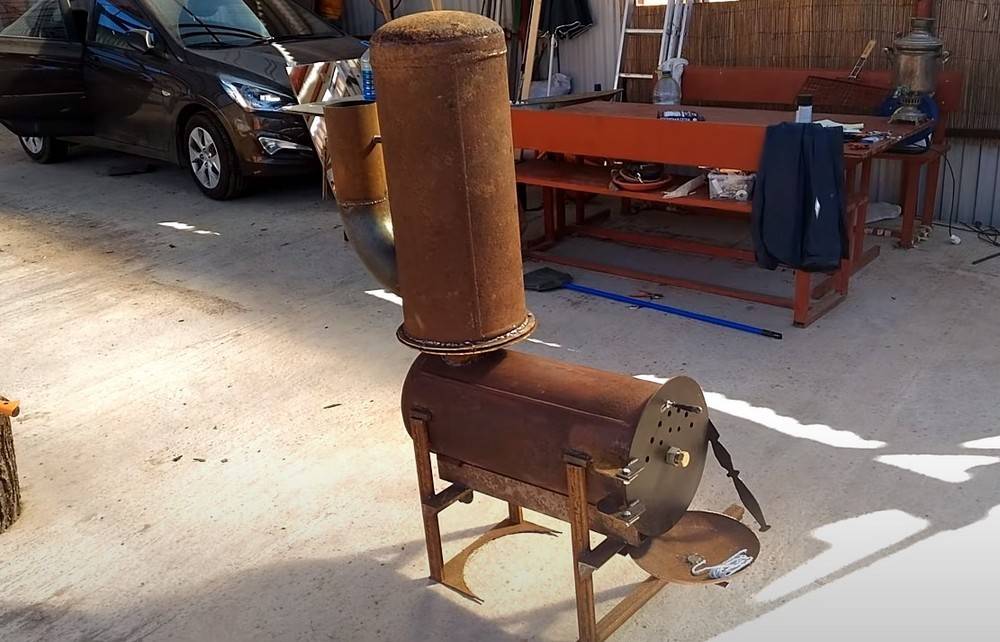

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

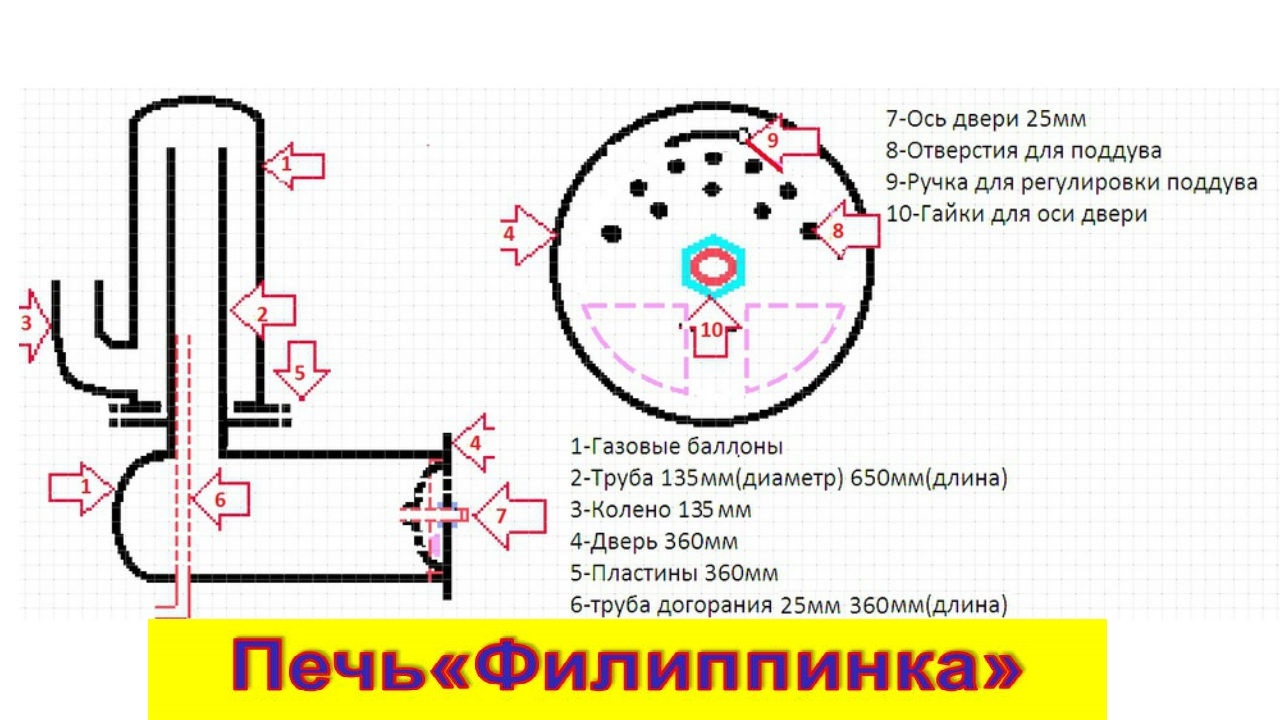

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

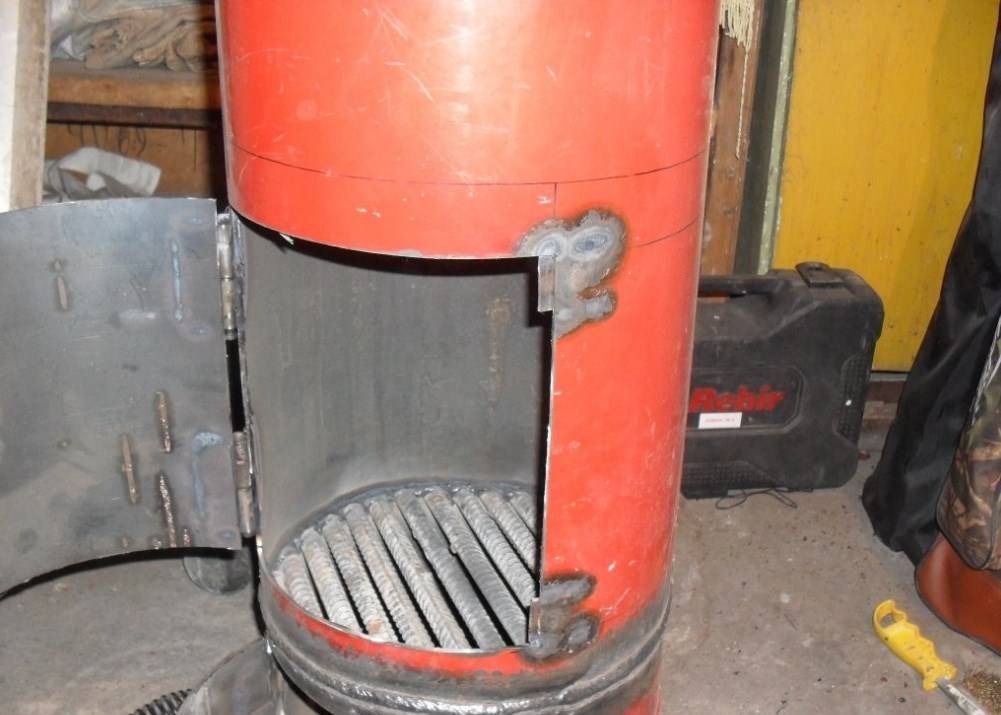

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

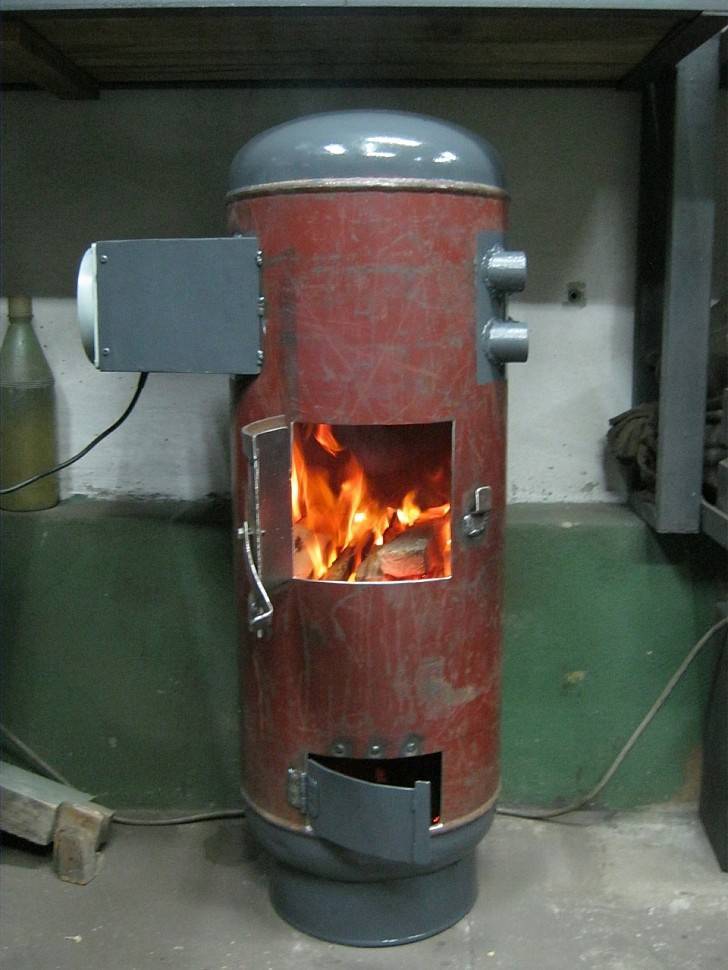

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

• пруты арматуры диаметром 20 — 24 мм;
• стальной уголок;
• листовой металл толщиной 4-5 мм;
• термостойкая краска;
• несколько болтов и гаек;
• труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

• сварочного агрегата и электродов;
• болгарки (УШМ) с набором зачистных и отрезных дисков;
• дрели;
• газового резака;
• наждачной бумаги;
• кисти;
• кувалды;
• молотка;
• измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

• вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

  Этап 1

• изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;

• прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

  Этап 2

• стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

  Этап 3

• сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

  Этап 4

• вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

  Этап 5

  Этап 7

• соединить все части корпуса в единую конструкцию;

• установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

  Этап 8

  Этап 9

• вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

  Этап 10

• при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

• опустить дымоотводную трубу в верхнее отверстие и заварить;

  Этап 11

• зачистить все неровности и дефекты на поверхности устройства;
• покрасить готовый прибор термостойкой краской.
• буржуйка из колесных дисков — готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

• за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
• после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
• на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

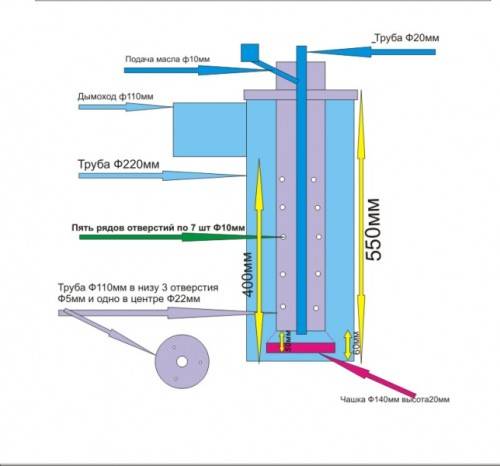

Печь на отработке

Печь на отработке из газового баллона смастерить немного сложнее, чем буржуйку, но эта работа вполне осуществима даже для начинающих печников-самоучек. Если все сделать по инструкции, получится весьма эффективное приспособление, способное быстро обогреть гараж, небольшой дачный домик или бытовку.

Принцип работы печи на отработке заключается в следующем: вы заливаете масло в топливный отсек и поджигаете его, через воздушный дроссель дозировано подается воздух, что влияет на интенсивность горения. Теплота сгорания кислорода здесь в основном затрачивается на испарение – пары устремляются вверх и попадают в реактор с перфорированными стенками. Через отверстия проникает свежий воздух, который только усиливает горение масляных паров, в результате чего температура растет, и начинается процесс пиролиза. Горит не только масло, но и пары, поэтому отходов работы такой печи практически нет. В верхней части пиролизного отсека газы практически перегорают и выходят в дожигательную камеру, состоящую из двух отсеков: в первом догорают пиролизные испарения, которые поддерживают температуру, во втором из-за высокой температуры и отсутствия кислорода азотные окислы газов распадаются на кислород и азот. Кислород поддерживает дожигание газов, и температура печи стабильно поддерживается на примерно одном уровне.

Выходное отверстие в дымоходную трубу из дожигательной камеры должно располагаться как можно дальше от перегородки – примерно в 20 см. КПД такой печи составляет около 80%, что является одним из самых высоких показателей среди самодельных обогревательных устройств.

Как правило, для изготовления печей на отработанном масле используют баллоны объемом 50 л. Их распиливают в соотношении 2:1 – меньшая часть идет на создание резервуара, а большая – на дожигательную камеру. В результате получается печь мощностью до 30 кВт. Однако из-за специфического горючего следует предпринять все возможные меры безопасности – горящая отработка может натворить немало бед. Не устанавливайте такую печь в жилом помещении и пресеките к ней доступ детей и домашних животных.

Печь из газового баллона чертеж. Как сделать буржуйку из газового баллона

Печь буржуйка из газового баллона чертежи.

Буржуйка – самая простая и эффективная печь, используется для отопления небольших помещений, дач, гаражей, бытовок, теплиц, сараев. Особенность работы буржуйки в том, что она быстро отдаёт тепло и нагревает помещение, загрузили в топку дрова, разожгли огонь, и тепло сразу пошло, не нужно ждать пока печь сама прогреется и будет отдавать тепло как в обычных кирпичных печах.

Но когда в топке перегорают дрова, буржуйка быстро остывает, поэтому для поддержания постоянной температуры в помещении требуется по мере сгорания дров в буржуйке постоянно их подкидывать.

Конструкция буржуйки довольно проста, она состоит из металлической ёмкости с дверцей и дымохода. Сделать буржуйку можно из любой металлической ёмкости — бочки, широкой трубы, газового баллона, металлического короба.

Чтобы стенки топки со временем не прогорели под воздействием высокой температуры, толщина стенки ёмкости должна быть не менее 3 мм. Чтобы сделать печь буржуйку понадобится сварочный аппарат и болгарка.

Как сделать из баллона буржуйку.

Удобную компактную буржуйку можно сделать из обычного бытового газового баллона для пропана, толщина стенок баллона 3 мм.

Буржуйку можно сделать с вертикальным или горизонтальным расположением. Вертикально расположенная буржуйка будет занимать меньше места, но в горизонтальную, удобней загружать длинные поленья и её проще изготовить.

Буржуйка состоит из двух отделений, верхнего для дров и нижнего для сбора золы, отделения разделены между собой решёткой колосником, через который просеивается зола. Решётку можно сварить из арматуры, ширина ячеек около 3 см.

Для горизонтальной буржуйки достаточно одной общей дверцы расположенной в торце баллона, через которую будут загружаться дрова и затем выбираться зола.

Можно приварить снизу ящик для сбора золы.

Для оттока дыма используется дымоход, металлическая труба диаметром не менее 100 мм, которая приваривается к баллону на место где был вентиль.

Не рекомендуется делать дымоход прямым, иначе большая часть тепла будет просто уходить в трубу, а расход дров возрастёт в несколько раз.

Практичней изготовить дымоход с коленом, это позволит направить часть тепла в помещение, а не в трубу на улицу. Чтобы дымоход было удобней чистить от сажи рекомендуется сделать его разборным. Это позволит периодически чистить сажу, которая накапливается в дымоходе и ухудшает тягу.

Более подробно о том, как расчитать диаметр и длину дымохода, можно прочитать в статье — как сделать дымоход для буржуйки .

Как сделать буржуйку из газового баллона.

Перед тем как приступать к работе с баллоном, нужно обязательно убедиться, что в нем нет остатков газа и газолина. Для этого нужно открутить вентиль баллона и выпустить остатки газа, процедура может занять довольно продолжительное время.

Чтобы убедиться, в том, что газ вышел, нужно выходное отверстие на вентиле помазать водно мыльным раствором, если раствор не пузырится, значит, газ вышел из баллона.

Но даже когда газа в баллоне уже нет, в нём всё ещё присутствуют его остатки в виде жидкого газолина, который взрывоопасен. Удалить остатки газолина можно следующим способом. Можно зафиксировать баллон любым доступным способом, взять газовый ключ и открутить вентиль.

Если открутить вентиль не удаётся, его можно спилить пилкой по металлу. Но пилить нужно правильно, при работе пилой место пропила нужно постоянно поливать небольшой струёй воды, чтобы избежать появления случайной искры. Отпилив вентиль через получившееся отверстие нужно заполнить баллон полностью водой, после воду слить. Воду из баллона лучше слить подальше от дома, на свалке. Теперь баллон полностью готов к обработке болгаркой и сварочным аппаратом.

На баллоне размечаем мелом отверстия под дымоход, дверку для топки и под зольник. Болгаркой вырезаем отверстия, из вырезанных кусков делаем дверцы.

Для этого привариваем петли и задвижки, решётку колосник и дымоход.

При использовании буржуйки, как и любой другой печи нужно соблюдать правила безопасности. Металлические стенки буржуйки нагреваются до высокой температуры, поэтому нужно убрать все легковоспламеняющиеся предметы на безопасное расстояние от печки.

ВАЖНО!!! Ни в коем случае не закрывайте дымоход различными заслонками, даже когда огонь в печи уже не горит и угли перегорели. В печи могут остаться тлеющие угли, и если дымоход будет закрыт, то угарный газ будет поступать из печки прямо в помещение

Поскольку угарный газ не имеет запаха его присутствие в помещении трудно распознать, а последствия отравления газом могут быть крайне опасными для человека.

Простые конструкции печек буржуек

Существует несколько вариантов печей буржуек, каждая из которых обладает набором как положительных, так и отрицательных свойств.

Буржуйка из бензиновой бочки

Как уже отмечалось, этот вариант самодельной металлической печки отличается недолговечностью, но подкупает своей дешевизной и простотой изготовления. Как правило, предусматривает размещение бочки в горизонтальном положении, но можно оборудовать буржуйку и в виде вертикально расположенной металлической бочки. В передней стенке бочки аккуратно болгаркой вырезаются прямоугольные окна топки и поддувала, из вырезанных деталей изготовляются дверки (навариваются навесы, ручка, замок – щеколда, габаритные полосы по периметру), которые навешиваются на соответствующие окна передней стенки бочки. Окно поддувала можно и не прорезать, вместо него в самом низу передней стенки достаточно просверлить ряд воздухоприточных отверстий диаметром около 20 мм. В задней части верхней стенки бочки аккуратно, из размеченного керном или пробойником центра делаются несколько радиальных разрезов на размер будущего отверстия дымохода. После чего образовавшиеся лепестки металла загибаются вверх, образуя одновременно отверстие дымохода и подобие его патрубка.

Буржуйка для дачи из газового баллона

Как правило, оборудуется из горизонтально расположенного баллона, толстостенный металлический корпус которого образует топочную камеру будущей печки. Торцевая часть баллона с краном аккуратно обрезается болгаркой, и из нее изготовляются дверка топки (привариваются навесы, ручка, замок – защелка), которая навешивается обратно на баллон – топку. В одной из боковых стенок баллона, которая станет нижней стенкой топочной камеры, просверливаются в шахматном порядке ряд отверстий (диаметром около 20 – 30 мм, и с шагом около 20 мм). Просверленные отверстия будут служить своеобразной несъёмной колосниковой решеткой будущей печки. Снизу к баллону, полностью перекрывая колосниковую решетку, приделывается (прихватывается сваркой) отдельно изготовленный железный короб поддувала с навешенными на его окно дверками, и привариваются опорные ножки.

Прямоугольная печка – буржуйка

Корпус печки изготовлен в виде прямоугольного сварного короба из металла толщиной 3 мм и больше, внутри которого оборудована (вварена) горизонтальная перегородка из листа металла такой же толщины, разделяющая внутреннее пространство на две камеры: верхнюю, большую часть, — топку и нижнюю часть — поддувало. В горизонтальной перегородке прорезается окно колосниковой решетки, которая может оборудоваться как в съёмном, так и в несъёмном варианте. В более простом, несъёмном варианте, колосниковую решетку образуют металлические прутки, с некоторым зазором параллельно уложенные и приваренные поперек этого окна. Съёмная колосниковая решетка изготовляется в виде металлической рамки по размеру колосникового окна, уже к которой параллельно с зазором (зазор на размер толщины применяемого прутка) привариваются прутки — колосники. В передней стенке короба прорезаются прямоугольные окна топочной камеры и поддувала, на которые навешиваются соответствующие металлические дверки. Прямоугольная форма этой печки удобна тем, что ее верхняя стенка может быть дополнительно оборудована варочным отверстием с конфоркой, а также на нее может быть установлен металлический ящик с песком, что значительно увеличит теплоемкость печки и сгладит ее теплоотдачу.

Металлическая печка на масляной отработке

Несколько особняком стоят конструкции металлических переносных печек, в качестве топлива которых используется отработанное моторное масло. Их область применения довольно узкая, и определяется она как выделяемыми специфическими испарениями, неприемлемыми в помещениях, где длительное время находятся люди, так и соответствующим топливом, которое в достаточных для отопления количествах может быть только в автомобильных гаражах, авторемонтных мастерских и промышленных предприятиях. Конструкция этой печки сравнительно не сложная. Она состоит из «кастрюли» — емкости для масла с заливным отверстием, закрываемым пробкой с дросселем для пропуска воздуха.

Система подачи топлива

Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

(1)

(2)

(3)

(4)

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.



















   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Устройство буржуйки с водяным контуром

Что такое буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

https://remoo.ru/otoplenie/pech-s-vodyanym-konturom-dlya-otopleniya-doma/

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.
