Печь на отработанном масле своими руками — изготавливаем по чертежу и пошаговой инструкции

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

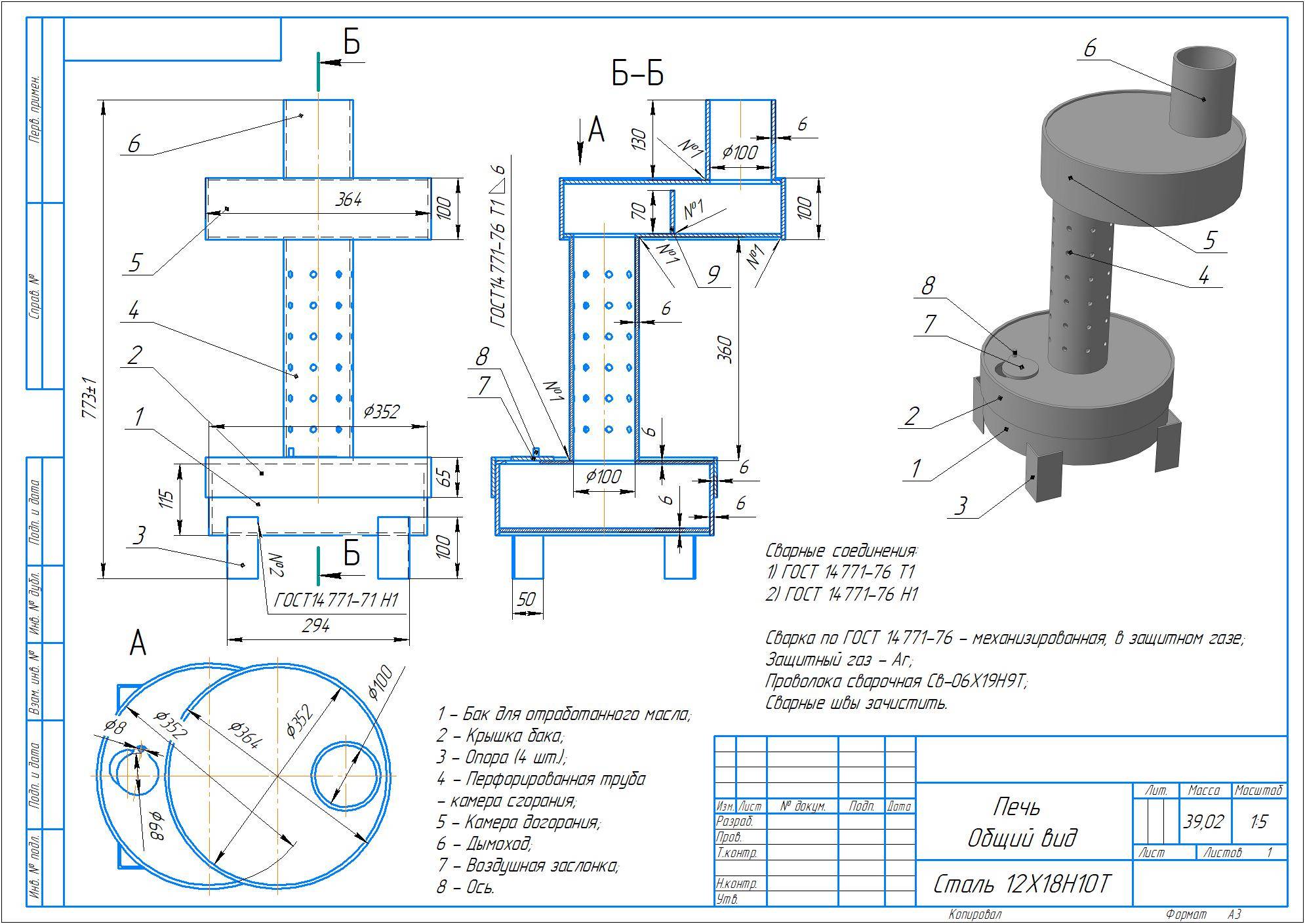

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

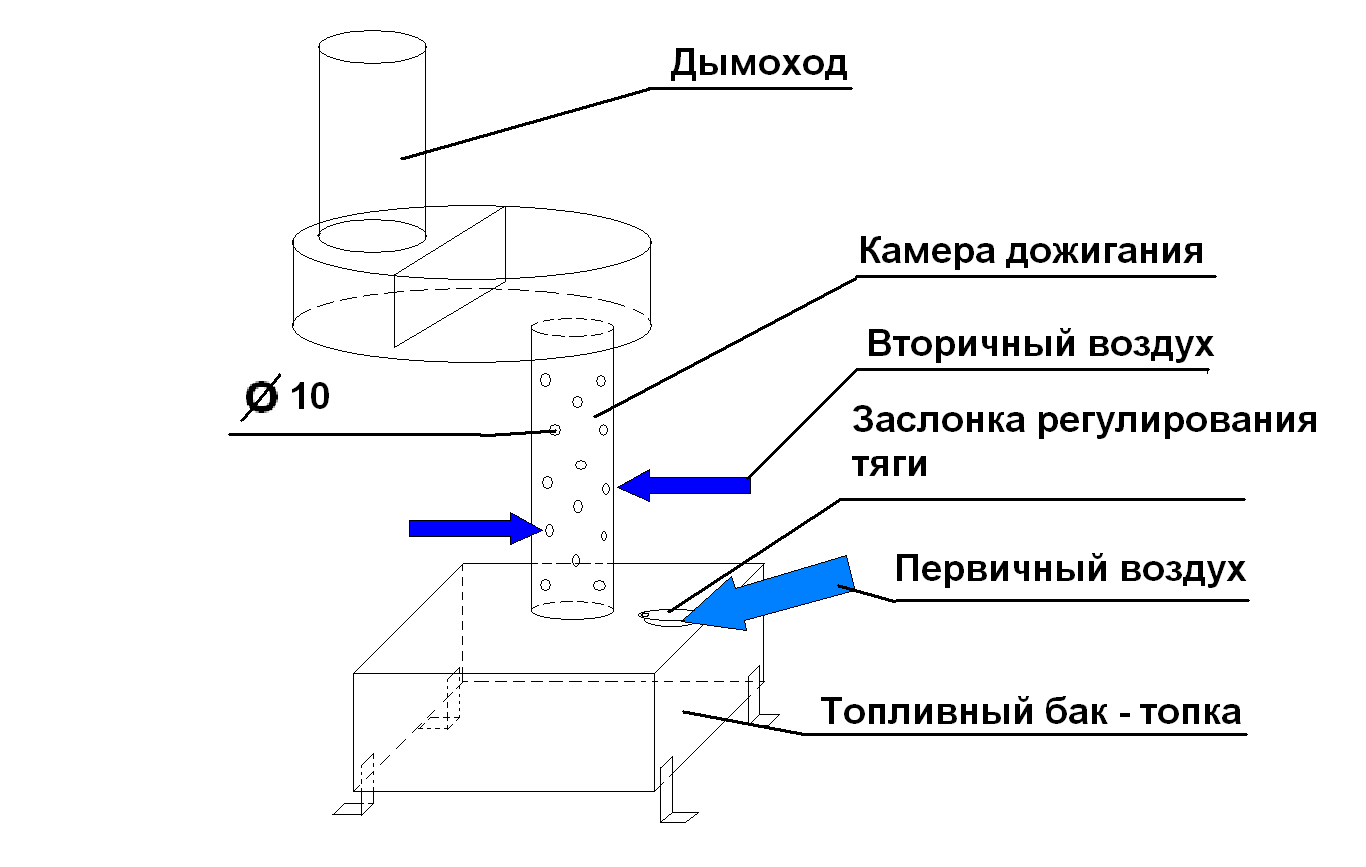

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Коптильня холодного копчения: устройство, чертежи для изготовления своими руками из кирпича и дерева | Фото & Видео

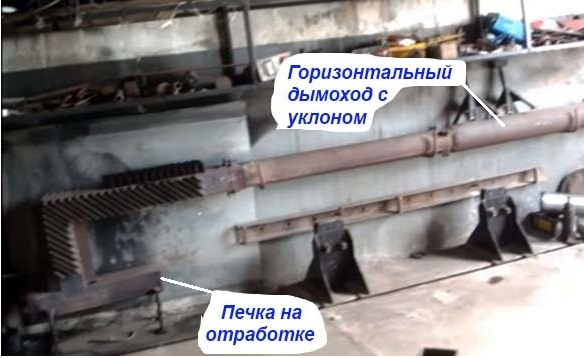

Простейшая печка на отработке своими руками для обогрева гаража

Сначала посмотрим кратко весь процесс по шагам, ниже будет подробное описание.

Несложной конструкции печь на отработке для гаража можете сделать своими руками из металлического корпуса огнетушителя и нагнетающего вентилятора.

Дополнительно понадобится стальная труба диаметром 50 мм. Капельный узел для подачи масла сделайте из медной трубки и маленькой канистры. Из инструментов нужна сварка, болгарка, пассатижи, молоток и рулетка.

Полное руководство изготовления своими руками печи.

1. Подготовьте материалы для работ. Используйте старый просроченный огнетушитель, предварительно разобрав и освободив его от содержимого.

Вентилятор для малогабаритной печи соберите своими руками из 3 компьютерных кулеров.

2. В нижней части боковой стенки огнетушителя отметьте отверстие под трубу диаметром 50 мм для подачи воздуха и отработки.

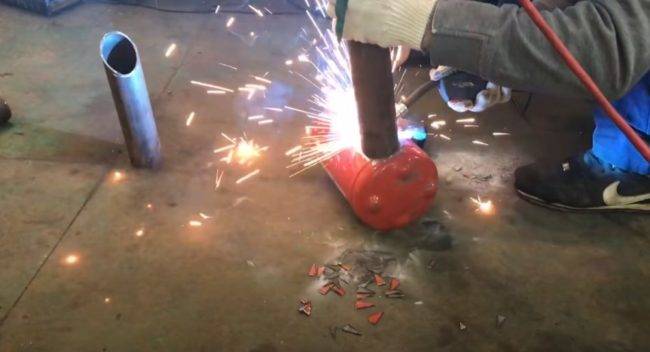

Нарежьте болгаркой крест-накрест лепестки, не выходя за размеченные границы круга. Чем больше сегментов нарежете, тем ровнее получится отверстие.

Лепестки у основания отрежьте от основного корпуса болгаркой. Кромку отверстия подровняйте шлифовальным кругом.

3. В верхней части боковой стенки огнетушителя с противоположной стороны отметьте и вырежьте второе отверстие аналогичного диаметра для подведения дымоходной трубы.

Возьмите небольшой патрубок диаметром 50 мм. Примерьте, чтобы кусок трубы свободно без больших зазоров входил внутрь баллона через отверстия.

4. От стальной трубы сечением 50 мм отрежьте кусок наискось. Соедините заготовки косыми срезами так, чтобы получился дымоход под углом примерно 90о для выведения через перекрытие гаража.

Длину труб рассчитайте индивидуально с учетом высоты потолка и места установки печи.

5. Зачистите болгаркой краску на корпусе огнетушителя в области прорезанных отверстий. Используя сварочный аппарат, приварите трубы.

6. Прямой отрезок трубы длиной около 500 мм приварите на нижнее отверстие. Патрубок исполнит роль канала для подачи топлива, состоящего из смеси воздуха с маслом.

Подготовленное колено дымохода приварите к верхнему отверстию на корпусе баллона.

7. На прямой нижней трубе примерно посередине приварите крепление для топливного бачка. Узел сделайте из отрезка трубы длиной 40-50 мм и двух ножек из прутка.

8. На трубе между корпусом огнетушителя и креплением топливного бачка просверлите отверстие под подачу отработки. Диаметр должен соответствовать толщине медной трубки.

9. Медную трубку изогните зигзагом так, чтобы один конец вошел в отверстие на трубе, а другой край располагался примерно по центру патрубка крепления топливного бачка.

Подготовьте емкость под отработку. Подойдет небольшая канистра, в крышку которой предварительно врежьте ниппель. Выход бачка с медной трубкой соедините при помощи шланга.

10. Чтобы из отработки получалась топливная смесь, в нижний патрубок печи нужно под давлением подавать воздух. Соберите своими руками вентилятор из 3 компьютерных кулеров.

Закрепите узел хомутом на конце трубы. Проверьте работоспособность вентилятора и мощность тяги, подав на мотор напряжение через понижающий трансформатор.

11. Приступайте к испытанию горения. Через горловину баллона, где раньше стоял механизм огнетушителя, бросьте внутрь подожженный кусок ветоши.

Для лучшего горения смочите ткань бензином. Залейте в бачок отработку. Масло самотеком пойдет через медную трубку.

В стальной трубе отработка смешается с принудительно подающимся воздухом. Попавшее в баллон топливо начнет сгорать.

12. Сразу после воспламенения топлива в баллоне горловину закройте родным механическим узлом огнетушителя, чтобы огонь не вылетал из топки в гараж. Для первого обжига печь вынесите на улицу или ставьте возле открытой двери. Обгорающая с корпуса огнетушителя краска образует много дыма.

13. Счистите с баллона обгоревшую краску щеткой по металлу. Приварите из уголка ножки для устойчивости конструкции.

Установите сделанную своими руками печку в гараже на постоянное место. Обеспечьте пожарную безопасность. Уберите легковоспламеняющиеся предметы. Сделайте отступы от стен.

Дымоход выведите через перекрытие методом удлинения трубы.

Установленная в углу гаража печь на отработке

Печка на отработке своими руками за один час

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Правила эксплуатации и обслуживания печей, работающих на отработанном масле, существуют. И их надо обязательно придерживаться:

1. Заполнять бак для топлива отработанным маслом больше 2/3 его объёма запрещается.
2. Для розжига лучше использовать бумагу или ветошь. Горючими жидкостями лучше не пользоваться.
3. Режим работы агрегата должен выставляться специальной заслонкой, расположенной в нижнем топливном баке.
4. Нельзя использовать в виде топлива другие жидкие вещества, потому что конструкция предназначена только для сжигания масла.
5. Оптимальное месторасположения печки – подальше от стен, ближе к полу. На высокие подставки её лучше не устанавливать.
6. Оставлять без присмотра работающий прибор нельзя.
7. Помещение, в котором будет установлена такая печь, должно быть оснащено хорошо работающей вентиляцией.
8. Запрещается вблизи прибора хранить взрывоопасные и быстровоспламеняющиеся вещества.
9. Используемое в качестве топлива отработанное масло не должно в своём составе иметь воду или антифриз. Они при сильном нагреве отработки взрываются. Поэтому рекомендуется масло перед использованием профильтровать.
10. Нельзя добавлять масло в бак с топливом, пока оно не выгорело до конца. Залитая новая порция остудит смесь, которая перестанет гореть.
11. Чистить печку можно любыми доступными способами. Периодичность определяется степенью загрязнения прибора.

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

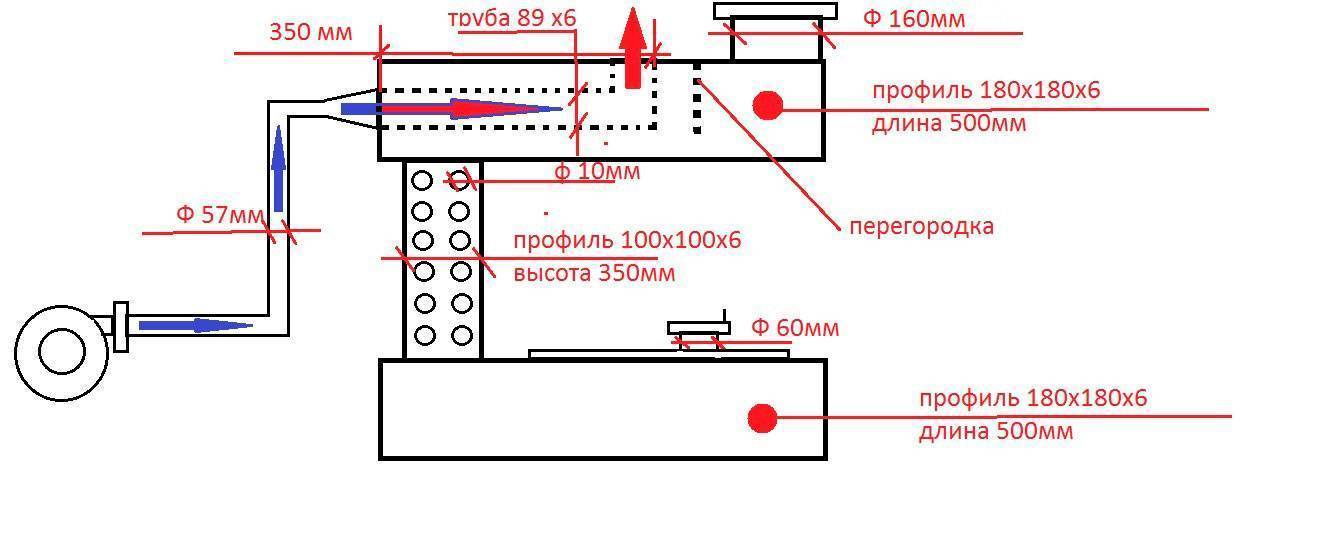

1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

Устройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся:
• распылитель;
• баллон;
• насос;
• паяльная лампа;
• контейнер для сбора отработки;
• защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.
3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.
Горелка Бабингтона в действии

Не торопитесь выбрасывать отработанное масло. При помощи нескольких простых конструкций можно сделать качественный отопительный прибор. Печку можно использовать для отопления небольших помещений, а также как источник тепла на открытом воздухе. К минусам изделия можно отнести лишь неприятный запах, ведь продуктом сгорания является отработанное топливо. Также стоит учесть, что самодельная печь на отработанном масле нуждается в постоянном контроле, так как она является пожароопасной.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Полностью защищённая печурка. Но даже такую не стоит оставлять без присмотра

Мнение эксперта Андрей Павленков Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“На правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении”.

Разновидности печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

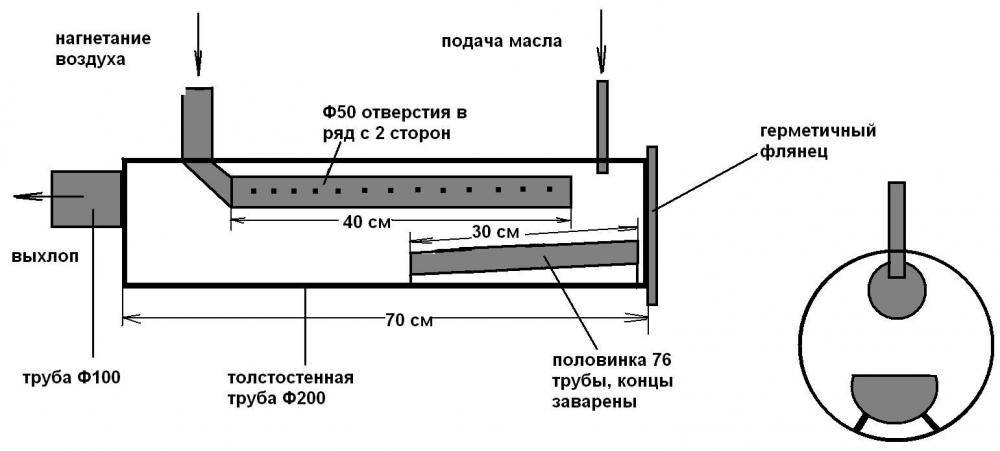

• простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
• с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
• капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
• с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
• с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

Мобильная супер печь из топливной канистры своими руками

Плюсы и минусы печи для гаража на отработанном масле

Среди основных преимуществ печей на отработке стоит выделить:

• обеспечение эффективного обогрева гаража, бытовой постройки за короткий промежуток времени;
• независимость устройства от наличия газа либо электричества;
• простоту эксплуатации;
• уникальные конструктивные особенности агрегата, которые позволяют не только отапливать помещение, но и готовить пищу;
• отсутствие открытого пламени;
• надежность конструкции благодаря использованию в процессе изготовления печи изделий из металла, соединенных сваркой;
• отсутствие большого количества гари и копоти при правильной эксплуатации печи;
• небольшой вес, позволяющий с легкостью транспортировать обогревательное устройство;
• возможность использования металлолома в процессе изготовления печи;
• в процессе работы устройства масло и его пары сжигаются;
• благодаря установке бака в верхней части печи, можно сочетать устройство с системой водяного отопления.

Помимо преимуществ, печка на отработке имеет некоторые недостатки, а именно:

• высокую вероятность возникновения засора питающей трубочки отработанным топливом;
• необходимость установки дымохода, длина которого превышает 4 м;
• раскаленность открытых поверхностей;
• необходимость еженедельной очистки дымохода и емкости для масла от скопления отходов;
• большой процент вероятности загрязнения одежды в процессе контакта с топливом;
• неприятный аромат, который исходит от отработанного масла;
• необходимость размещения емкости с горючим в хорошо прогретом помещении;
• неправильная эксплуатация повышает риск возникновения пожара;
• погашение пламени в устройстве возможно лишь после того, как топливо полностью выгорит;
• наличие гудящего шума, которое возникает в процессе функционирования отопительного устройства;
• возникновение загорания топлива в случае его нагревания до температуры вспышки.

Важно! Печь на отработке позволяет быстро обогреть гаражное помещение. Прежде чем заливать топливо в систему, необходимо его отфильтровать. Самодельную печь можно оснастить капельной подачей топлива

Самодельную печь можно оснастить капельной подачей топлива

Изготовление прибора своими руками

При выборе типа используемой печи для отопления гаража следует определиться с топливом для прибора. Если отработку достать сложно, то и смысла в устройстве на жидком топливе нет. Твердотопливные печи более универсальны, а при небольших переделках смогут работать на масле и мазуте.

Справка! Самое простое подобное устройство изготавливают из ненужного пропанового баллона, обрезков труб, разного металлолома.

Процесс работ

Перед началом работ обязательно сливают остатки газа из баллона. Для этого откручивают вентиль или срезают его ножовкой по металлу, через горловину проливают баллон водой, пока не исчезнет запах газа. После этого воду сливают и корпус спокойно режут болгаркой.

Внимание! Нельзя резать баллон без предварительной дегазации, это может вызвать взрыв оставшихся там паров

1. Удобнее будет горизонтальная конструкция печи. В месте расположения зольника сверлят 3–4 ряда отверстий диаметром 8–12 мм на всю его длину. В одном из торцов болгаркой прорезают проем топки. Этот кусок в дальнейшем послужит дверцей.
2. Размечают место под трубу, рассверливают по периметру и подрезают болгаркой. Можно прожечь это отверстие электродом, если есть опыт подобных работ.
3. Из куска подходящего листа выгибают корпус зольника и приваривают его. К дверце приваривают петли и навешивают ее на место.
4. Дверца может быть стандартной чугунной, но для этого придется выполнить переходник из уголков и приварить его к торцу баллона. Вместо дверцы можно изготовить переходник с горелкой для работы на жидком топливе. В этом случае печка для гаража получится универсальной.
5. Из обрезков уголков изготавливают ножки и приваривают их к корпусу.
6. Устанавливают печку на место и выводят дымовую трубу над крышей, отклонение ее от вертикали не должно быть больше 30 градусов.
7. Вдоль стен устанавливают теплоотражающий экран из листа жести или фольги, саму печку можно обложить кирпичом для лучшей сохранности тепла.

Какие могут возникнуть трудности?

Чаще всего сталкиваются с проблемой сваривания толстых листов металла и отдельных деталей конструкции. Для ровного сварного шва необходимо использовать электроды соответствующей толщины.

Еще одна сложность, возникающая при постройке, — это плохая тяга или задымление гаража в процессе топки.

Решением будет вывод дымохода выше уровня крыши и установка дефлектора на его окончание. С его помощью будет создаваться разрежение в трубе. На качество горения влияют отверстия в поддувале и расстояние от колосников до дна печки.

Если вам показалось, что печь плохо отапливает помещение, а дрова просто «улетают» в трубу, то можно сделать несколько поворотов на трубе дымохода. Скорость дымовых газов упадет, и большая часть их энергии останется в гараже. Полезно обварить стальную конструкцию печки дополнительными ребрами теплообменника, а еще лучше сделать водяную рубашку и систему циркуляции жидкости по трубам.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
3. из стального листа делаем дно камеры дожига;
4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
5. готовую горелку вваривают в дно камеры дожига;
6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

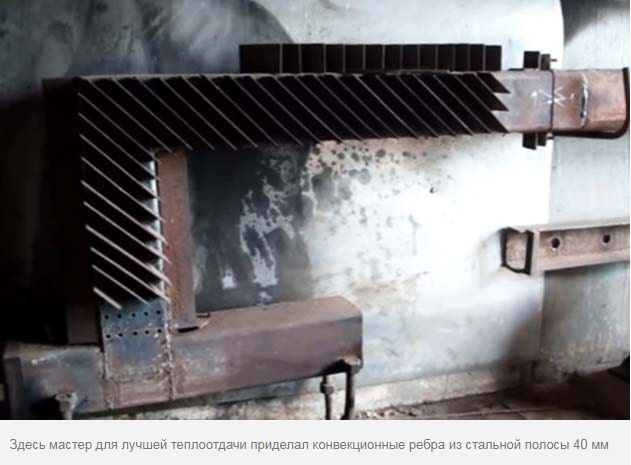

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Правильная эксплуатации

После постройки печи, нужно правильно и грамотно ее эксплуатировать.

Розжиг

Проблема эксплуатации печи возникают при наступлении холодного сезона. Зимой пары масла не смогут гореть, так как возможно это только при достаточном нагревании. Из-за этого приходится использовать сторонние жидкости в качестве розжига (бензин, спирт). Розжиг наливают тонким слоем на масло, после чего поджигают.

Нагревание начнется после прогревания верхнего слоя масла. Тогда печь начнет функционировать в стандартном режиме. После этого можно открыть вентиль на шланге, через который будет подаваться масло в печь. Чтобы остановить подачу топлива потребуется только перекрыть вентиль.

Очистка

Чтобы очистить печь от образовавшегося при эксплуатации нагара, необходимо использовать металлические ерши или мелкий гравий. При использовании второго варианта камни закидываются в дымовую трубу. Совершая путь до топочной камеры через дымоход, камень отобьет скопившуюся сажу. Гравий и сажа попадают в поддон.

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.
