Печь робинзон своими руками: чертежи для самостоятельного изготовления печи

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

  • профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
  • труба профильного сечения 14 х 20 см, длина 0,4 м;
  • металлический лист толщиной 2—3 мм на колосники;
  • пруток O8—10 мм для ножек;
  • обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

  • трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
  • квадратная профильная труба 150—200 мм в поперечнике;
  • дымоходный отрезок трубы O10—15 см;
  • сталь низкоуглеродистая (марка Ст20) листовая;
  • плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

  1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
  2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
  3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
  4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
  5. Засыпьте между стенками дожигателя и оболочки перлит.
  6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
  7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

  1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
  2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
  3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
  4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
  5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
  6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
МестоИмяЗаписаноБаллыРезультат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

  1. Высота колпака H составляет от 1,5 до 2D.
  2. Высота его глиняной обмазки – 2/3H.
  3. Толщина обмазки – 1/3D.
  4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
  5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
  6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
  7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
  8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
  9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
  10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
  11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
  12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
  13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Почему мы выбираем пластик

Современная химическая промышленность продвинулась довольно далеко в изготовлении пластических масс, отвечающих всем необходимым требованиям. Пластик сегодня обладает такими свойствами, которые делают его предпочтительным среди многих других:

  • материал отличается самой большой долговечностью среди всех других и безотказно служит до 50 лет,
  • он устойчив к воздействиям внешней среды. Даже при прямом попадании солнечных лучей качественный пластик не выгорает и не сохнет, как это бывает с деревом. Повышенная влажность не приведет к его медленному гниению. Пластик также устойчив ко многим агрессивным химическим средам,
  • пластиковые панели быстро и сравнительно просто устанавливаются, для этого не обязательно быть профессиональным строителем,
  • материал предлагает много вариантов дизайнерской отделки — палитра цветов разнообразна и доступна во всех строительных магазинах. Существуют и панели с набивным рисунком,
  • пластик относится к недорогим материалам, позволить себе отделку из пластиковых панелей вполне могут люди со средним достатком,
  • за пластиковыми панелями просто ухаживать — их можно мыть обычной водой или с добавлением моющих средств. Если какая-то из панелей повредилась, заменить ее также нетрудно, не разбирая всей конструкции.

Давайте поговорим и о недостатках пластиковых панелей. Собственно, всех волнует только одно — действительно ли пластик выделяет вредные вещества в воздух, и насколько он горюч. Сомнения вполне логичны, ведь на балкон, особенно, расположенный с южной стороны, ежедневно падает солнечный свет.

Но эти опасения были оправданы раньше, сегодня они напрасны. Современный ПВХ, из которого изготавливают панели, абсолютно безопасен в этом смысле. То же можно сказать и о горючести: пластик не горит, но медленно тлеет. А чтобы вредные вещества попали в воздух, нужна температура около 350⁰С, солнечных лучей для этого явно недостаточно.

Новые панели могут источать характерный запах, который со временем исчезает. Еще к недостаткам относят относительно низкую прочность — сильный удар может привести к образованию сколов и трещин, а острые предметы оставляют царапины на поверхности. Применять пластик рекомендуется для отделки внутри помещений.

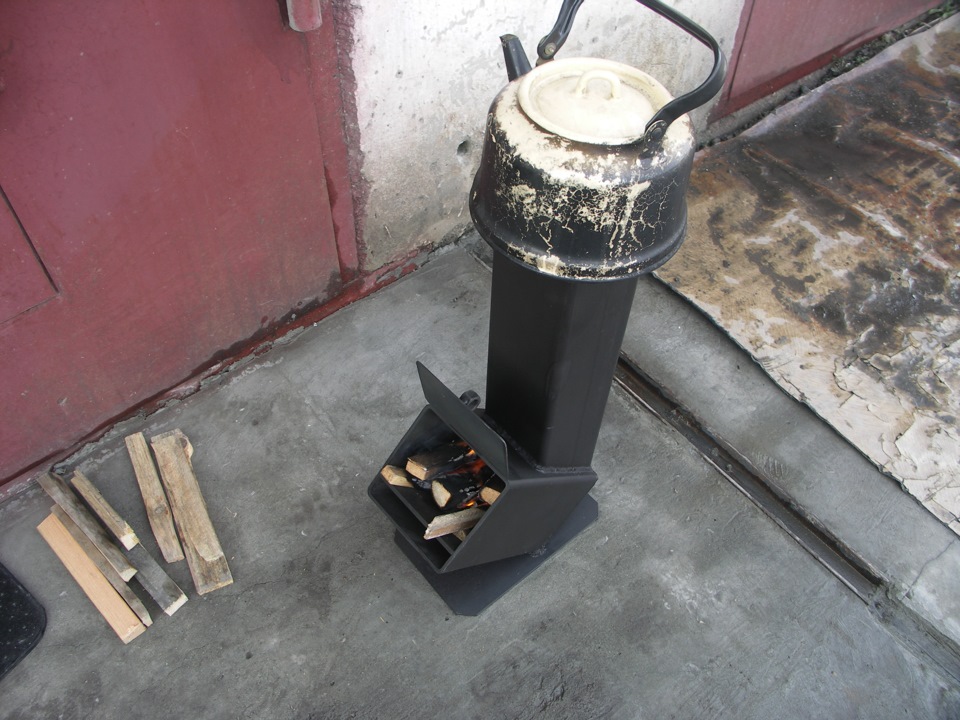

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

  • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
  • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
  • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
  • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
  • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

  • Болгарка.
  • Сварка.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

  • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
  • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
  • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

  • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
  • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
  • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
  • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
  • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
  • Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

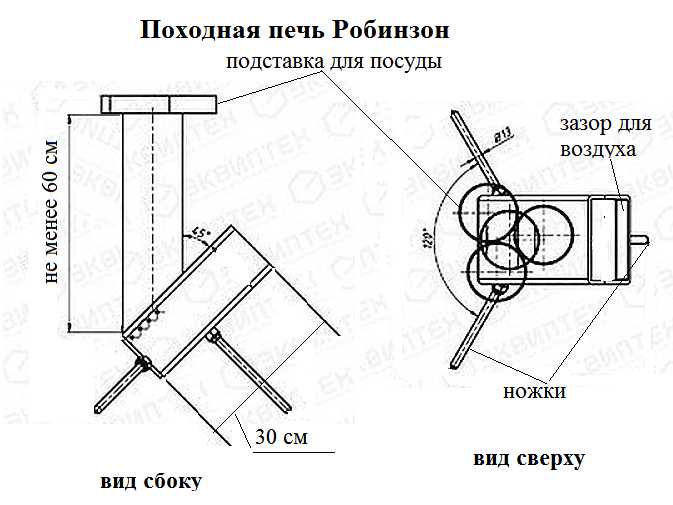

Чертеж печи Робинзон

Для изготовления печной конструкции ракетного типа используют железные профильные трубы сечением 100*150 мм. Можно для дымоходной части использовать круглую трубу. Главное при этом выполнить все требования к конструкции, указанные на чертеже.

  • Длина дымохода должна быть не менее 2 длин наклонного участка.
  • Высота топливного бункера должна быть равна длине горизонтального участка. Из-за этого наклонную часть и располагают под углом в 45 градусов, а не 90, как в стационарных ракетных конструкциях.
  • В бункере располагают стальную пластину, разделяющую топливную зону на зольник и топливник.
  • Сечение дымохода равно или чуть больше размера топливника. В противном случае может появиться обратная тяга.

Ракетная походная печь Робинзон своими руками

Изготовить ее достаточно просто, но в данном конкретном случае необходимо умение работать со сварочным аппаратом. Заводская модель такого рода стоит от 5000 р. так что понятно желание малобюджетных туристов обеспечить себя простым походным устройством без дополнительных затрат. На фото – самодельное устройство.

При этом можно ввести определенные усовершенствования. Так, можно сделать решетку под дрова выдвижной, чтобы было удобней укладывать топливо. Можно закрепить в топливнике колосниковую решетку с тем, чтобы воздух попадал прямо в зону сгорания. Можно к топливному отсеку приварить заслонку, чтобы регулировать нагрев при готовке.

  1. Чертежи ракетной печи Робинзон легко найти на строительных или туристических сайтах. Ну а 2 трубы и 6 стальных полос найдутся практически в любом гараже.
  2. Трубы сечением в 100*150 подрезаются по длине, например, 40 см одна и 20 см другая.
  3. С другой стороны делают срез под 45 градусов.
  4. Затем трубы сваривают с тем, чтобы получилась конструкция с бункером под углом в 45 градусов.
  5. В верхней части дымохода делают 4 пропила глубиной в 2 см и шириной в 3,5 мм. Она нужна для установки посуды.
  6. Из полос сооружают подставку – решетку на 4 опорах. Можно сделать съемные ножки, которые прикручивались бы болтами. Такой вариант более компактен, но перед использованием ножки нужно будет прикручивать, а после – откручивать. На подставку реактивная печь Робинзон просто устанавливается
  7. Из двух полос 300*50 мм и 2 полос 140*30 мм сваривают раму для решетки. Соединение внахлест, а не встык.
  8. Решетку накладывают на раму и приваривают. Можно сделать ее самостоятельно из прутка.
  9. Решетку устанавливают в бункер

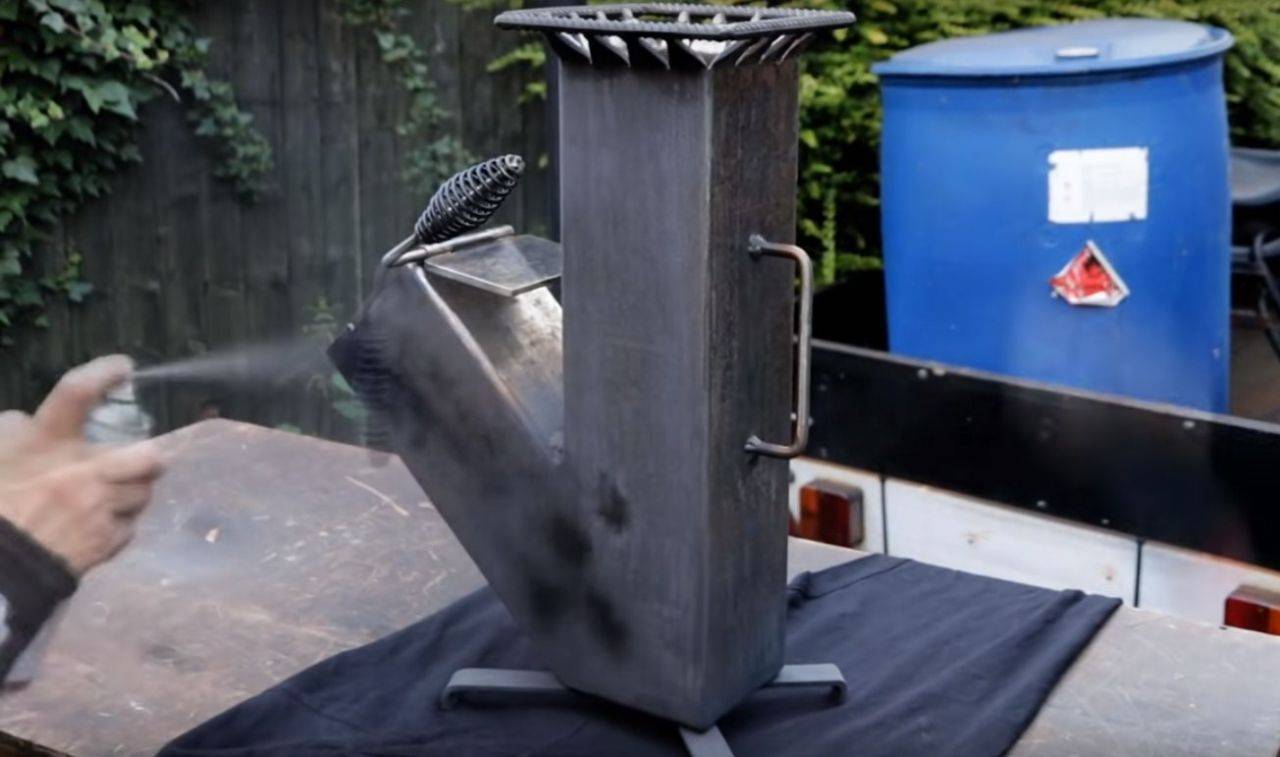

  10. Готовое изделие Робинзон можно окрасить жаростойкой краской.

На видео демонстрируется изготовление ракетной печи своими руками.

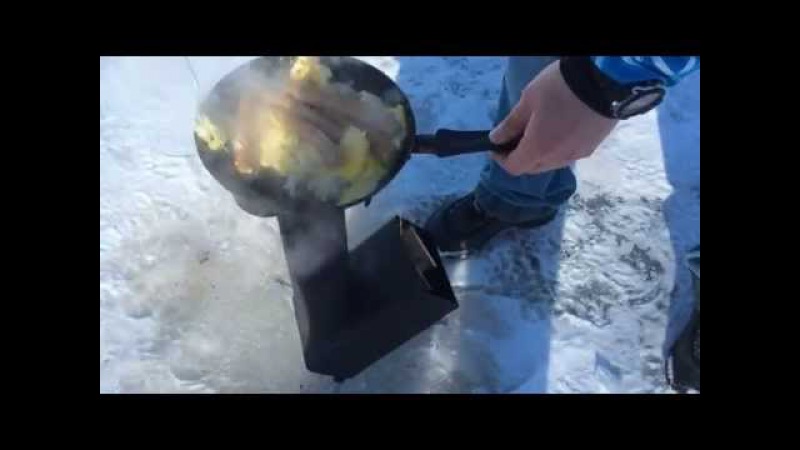

Наслаждаемся приготовлением пищи на природе

Я попробовал жарить бекон и яйца. Можно даже приготовить целую кастрюлю бобов.

Благодаря печи для полного приготовления блюда вам понадобиться лишь пару поленьев. А древесина будет выгорать полностью, почти не создавая дыма.

Увеличиваем устойчивость конструкции (корпус)

Пришло время усовершенствовать результат работы.

Печь вышла в общем удачной, но немного неустойчивой. Для улучшения данной характеристики я использовал тросик от тормозной системы велосипеда, добавив отверстие в корпусе.

Увеличиваем устойчивость конструкции печи

Теперь можно скрепить основание с топливным бункером.

Печь, таким образом, стала значительно устойчивее и не претерпела больших изменений с точки зрения транспортировки.

Шаги по построению печи Робинзона:

  1. Выберите подходящее место для печи. Убедитесь, что оно находится на безопасном расстоянии от веток, листвы или других горючих материалов. Печь лучше всего строить на уровне земли, чтобы минимизировать риск возгорания.
  2. Раскопайте яму размером примерно 80х80 см и глубиной около 60 см.
  3. Соберите основание печи, сложив кирпичи в квадратную форму вокруг ямы.
  4. Постепенно начните укладывать кирпичи вокруг основания, прикладывая цемент или глину, чтобы скрепить их между собой.
  5. Оставьте пространство для дверцы и входа дыма, установив металлическую дверцу на одну сторону печи и прорезав отверстие для дымохода на другой стороне.
  6. Установите металлическую сетку или решетку на верхнюю часть печи, чтобы поддерживать горение.
  7. Установите металлическую трубу на отверстие для дымохода.
  8. Проверьте, что все соединения прочные и плотные.
  9. Подожгите дрова и наслаждайтесь вашей собственной печью Робинзона!

Таким образом, вы можете создать свою собственную печь Робинзона за несколько простых шагов. Это идеальное решение для тех, кто любит природу и хочет наслаждаться свежей горячей пищей во время кемпинга.

Не забудьте принять все необходимые меры предосторожности, когда работаете с огнем, чтобы избежать возможных несчастных случаев. Удачного строительства вашей собственной печи Робинзона и приятного вам кемпинга!

Удачного строительства вашей собственной печи Робинзона и приятного вам кемпинга!

Расчет эффективности и экономичности печи Робинзона

Привет всем! Сегодня я хочу рассказать вам об эффективности и экономичности печи Робинзона, которая стала популярной в России. Мы обсудим, как эта печь работает, почему она является эффективным и экономичным выбором для отопления. Кроме того, я поделюсь с вами некоторыми советами по улучшению работы печи и экономии топлива.

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Watch this video on YouTube

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

  • профильная труба 150 х 150 мм для топливника и загрузочного бункера;
  • стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
  • то же диаметром 100 мм на дымоход;
  • утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
  • листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

  1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
  2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
  3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
  4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Watch this video on YouTube

Принцип действия

Это устройство сделано на основе отопительной ракетной печи. Механизм ее работы заключается в следующем. Есть бункер, представляющий собой топливный отсек, в котором сгорает твердое топливо. Продукты горения попадают в горизонтальный участок трубы, а затем – в вертикальный. На начальной стадии работы печи наблюдается интенсивный нагрев дымовой трубы. При достижении высокой температуры устройство переходит в рабочий режим. Это случается, когда газы, образовавшиеся при сгорании дров, в вертикальной трубе воспламеняются и дают хороший жар.

Устройство Робинзон представляет собой несколько упрощенную ракетную печь. Это объясняется разным назначением агрегатов. От первой модели не требуется отопления помещения, а всего лишь нагрев воды и приготовление пищи. Но принцип используется тот же. В бункере дотлевают дрова, которые разогревают дымовую трубу, где затем догорают газы. При этом дымоход должен быть довольно длинным, чтобы не осталось никаких продуктов горения.

Чтобы реактивная печь работала эффективно, при монтаже конструкции должны соблюдаться следующие правила:

  1. Чтобы дымовая труба была как минимум вдвое длиннее горизонтального или наклонного участка.
  2. Топливный отсек по длине должен совпадать с горизонтальным участком. Обычно топливник устанавливают под углом 45°, хотя бывают конструкции с углом 90°. Но они менее удобны с точки зрения загрузки топлива.
  3. В сечении дымовая труба не должна быть меньше, чем сам топливный отсек.

Изготовление печи Робинзон

Несложная конструкция устройства позволяет сделать ракетную печь в домашних условиях. Вся процедура займет лишь несколько часов. Материалы для работы найти несложно, к тому же их нужно немного. Агрегат, сделанный своими руками, обладает компактными размерами и удобен в использовании.

Походная ракетная печь оснащена важной деталью, существенно облегчающей обслуживание агрегата. Это металлическая пластина с решеткой, размещенная в нижней части топливника. Как правило, она делается выдвижной, что позволяет вынуть решетку, уложить на нее дрова и установить обратно

Подобная пластина служит также подставкой для длинных щепок. Кроме того, с вынутой решеткой проще производить очистку топливного отсека.

Для изготовления реактивной печи своими руками необходимо использовать следующие материалы

  • две квадратные трубы 150×150×3 мм: одна длиной 45 см, вторая – 30 см;
  • 4 стальные полосы 300×50×3 мм;
  • 2 стальные полосы 140×50×3 мм;
  • металлическая решетка 300×140 мм (ее можно сделать из прута такого же материала диаметром 3-5 мм и длиной 2,5 м).

Технология изготовления походной печи Робинзон включает следующие операции:

  1. Каждая из труб размечается с одного края под срез под углом 45°. Затем болгаркой отрезаются ненужные элементы.
  2. Подрезанными сторонами трубы аккуратно свариваются между собой.
  3. На самом верху вертикальной части конструкции делаются четыре пропила либо на углах, либо посередине. Их глубина должна быть 2 см, а ширина – 3,5 мм. Они необходимы для установки подставки под посуду.
  4. Из стальных полос длиной 300 мм изготавливается сама подставка. Для этого один элемент нужно разрезать пополам. На втором необходимо наметить середину, к которой привариваются половинки первой полосы, чтобы получить форму креста.
  5. Затем делается рама для выдвижной детали. На это пойдут оставшиеся 2 длинные полосы и 2 короткие. Они свариваются между собой в форме прямоугольника, причем соединение делается не встык, а внахлест.
  6. На полученную раму накладывается решетка, которая приваривается точечной сваркой. Но также возможен вариант изготовления этого элемента из подготовленного прута. Он нарезается по размерам рамы, и отдельные части привариваются с шагом в 10 мм.
  7. На верхушку печи нужно установить подставку, а решетку задвинуть внутрь топливного бункера. Теперь устройство готово к испытаниям.
  8. Когда вы убедились, что походная печь Робинзон работает исправно, ее можно покрыть жаростойкой краской. Предварительно нужно дождаться, пока агрегат остынет.
  9. Для большего удобства к выдвижной части можно приварить ручку, хотя этого элемента в стандартных устройствах нет.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
