Пеногенератор: принцип работы и устройство, изготовление различных видов своими силами

Собираем своими руками: чертёж-схема и инструкции по изготовлению

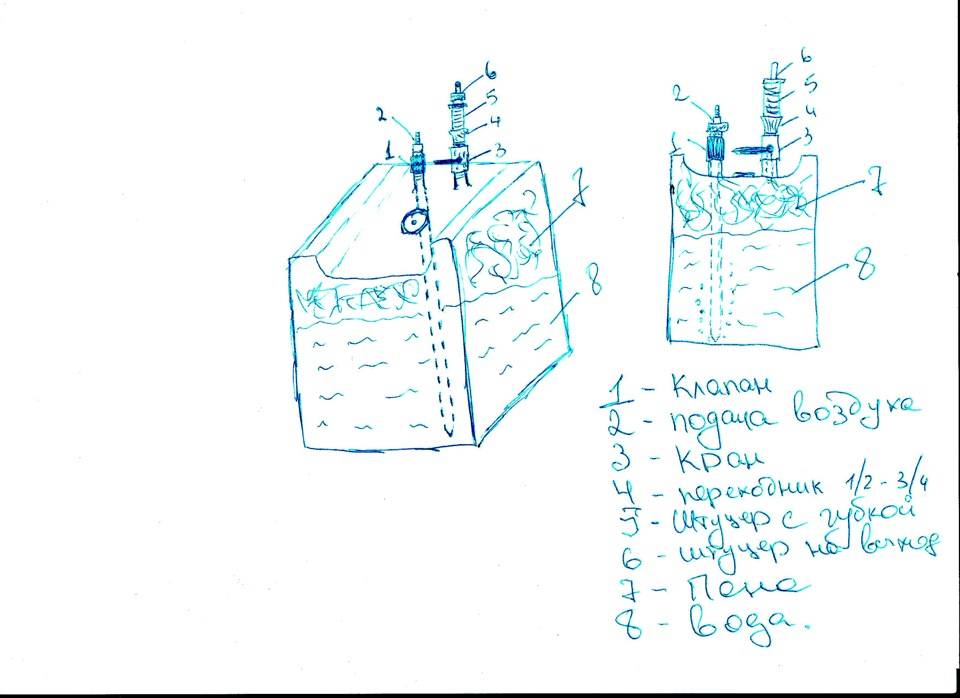

Чтобы понять принцип действия пеногенератора, ниже размещена схема. В ёмкость заливается вода и добавляется концентрат моющего средства. Воздух от компрессора подаётся через запорный клапан. Для контроля давления в ёмкости обязательно используется манометр. На выходе получается смесь воды и моющего средства. Она проходит через пенную таблетку, которая производит плотную активную пену.

Простая и понятная схема генератора пены помогает понять принцип действия устройства

Что понадобится для сборки

Для самостоятельного изготовления генератора понадобится:

1. Ёмкость.
2. Манометр.
3. 1 запорный клапан (он пропускает воздух только в одну сторону).
4. 1 кран (им регулируют подачу готовой пены).
5. Металлическая трубка.
6. Шланги армированные, которые способны выдержать давление 6-8 атмосфер.
7. Металлические хомуты для надёжного соединения шлангов и штуцеров.
8. Пенная таблетка.

В первую очередь необходимо определиться с ёмкостью. Основное требование — способность выдержать давление в 5–6 атмосфер. Если есть возможность провести сварочные работы, то для генератора можно использовать ресивер от грузового автомобиля или старого компрессора. Наварить на корпус сверху 2 штуцера на полтора дюйма и заливную горловину. Оптимальный объём 20–30 литров, этого достаточно для использования в личных целях.

Если в гараже или сарае завалялся старый нагреватель для воды, то его можно использовать для создания генератора пены. В этом случае сварочные работы не нужны.

Самодельный агрегат из старого опрыскивателя

В хозяйстве каждого дачника обязательно есть старый опрыскиватель, который жалко выбросить. С помощью небольшой модернизации и с использованием приложенного выше чертежа его легко превратить в пенный генератор. Приступаем:

1. Удаляем ручной насос. Отверстия глушим, получается просто крышка.
2. Устанавливаем два сгона на ½ дюйма (диаметр 1,27 сантиметра) в верхней части корпуса опрыскивателя.
3. На сгон, через который подаётся воздух, устанавливаем манометр и запорный клапан, внутри баллона крепим трубочку. Её длина должна быть чуть меньше высоты ёмкости.
4. На второй сгон (выход пены) устанавливаем кран, пенную таблетку и легкосъём для подключения шланга.

Пенную таблетку покупаем в магазине или делаем самостоятельно. Основной элемент таблетки — это сеточка из металла. Её легко изготовить из обычной металлической щётки для посуды. Она продаётся в любом хозяйственном магазине.

Как работает пеногенератор

Такую технику не удастся собрать в гаражных или домашних условиях, не понимая принцип работы устройства. Прежде чем приступить к собственноручной сборке пеногенератора, необходимо выяснить, как функционирует агрегат. Общая схема работы устройства такова:

• Резервуар для моющей смеси заправляется водой, разбавленной с пенообразователем или автомобильным шампунем в определенных пропорциях. Горловина емкости должна быть герметично закрытой.
• К баку подсоединяют компрессор необходимой мощности, который накачивает воздух внутрь резервуара, создавая в нем требуемое давление.
• Когда пользователь открывает клапан пистолета, присоединенного к емкости с помощью гибкого шланга, сжатый воздух начинает выдавливать моющую смесь из бака. Состав проходит через жиклер, где происходит предварительное пенообразование.
• Далее вспененная жидкость проходит сквозь сетку пенообразующей таблетки. На выходе из нее пена становится более мелкодисперсной, готовой к нанесению на кузов авто.
• Готовый пенный раствор распрыскивается через форсунку пистолета на обрабатываемую поверхность. В зависимости от конструкции пеногенератора, ее напор и фронт распыления можно регулировать.

Ознакомившись с принципом действия пеногенератора, можно избежать возможных ошибок при его самостоятельном конструировании. Далее предлагаем рассмотреть несколько различных методов сборки таких устройств.

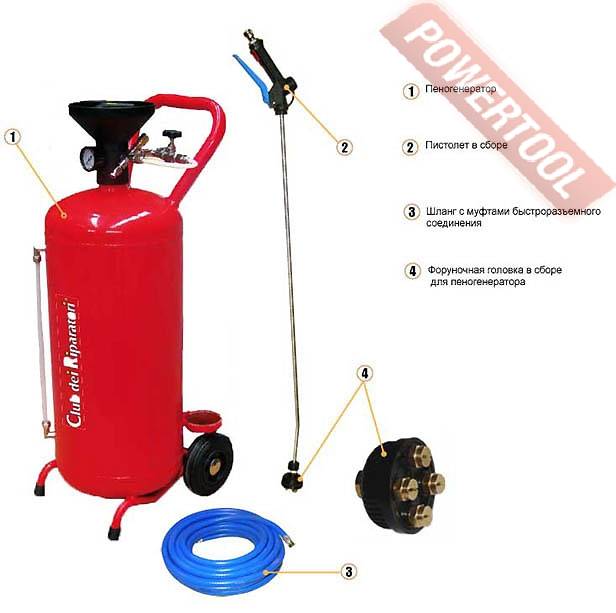

Особенности устройства

Не так важно, покупаете вы итальянский генератор пены или заказываете из Китая, конструктивно все они выглядят примерно одинаково. В состав конструкции входит:

В состав конструкции входит:

В состав конструкции входит:

• пистолет;
• смеситель;
• баллон.

Специальная форсунка, а также создающая пену таблетка обеспечивают подачу этой смеси под высоким давлением. Как результат, машина быстро покрывается слоем, который счищает грязь.

Полностью бесконтактным такое мытье не назовешь. Если нужен результат, придется поработать еще и губками или щетками.

Важной характеристикой, от которого зависит работа и лучший показатель эффективности, является объем бака. Обычно их делают на 25-100 литров

Сжатый воздух, подаваемый из баллона, должен иметь давление 5-6 бар

На выходе ручной пеногенератор имеет специальный регулятор. Он позволяет контролировать давление за счет встроенного манометра

Сжатый воздух, подаваемый из баллона, должен иметь давление 5-6 бар. На выходе ручной пеногенератор имеет специальный регулятор. Он позволяет контролировать давление за счет встроенного манометра.

Спреер или генератор?

Вот здесь возникает очень важный момент. Если вам нужна минимойка, советую выбирать именно пеногенератор. Хотя многие продавцы для мойки автомобиля предлагают купить спреер. Некоторые и вовсе выдают обычный спреер за якобы высокоэффективный генератор пены.

В некоторых случаях универсальный спреер может неплохо себя проявить. Но он уступает пеннику, поскольку не способен создавать такую же стойкую пену. На выходе вы получаете обычную эмульсию, эффективность которой значительно ниже.

Потому научу вас отличать спрееры от генераторов.

• схема спреера не предусматривает наличие регулятора для контроля качества смеси;
• у спреера форсунка на выходе имеет больший диаметр, чем у пенника.

Этих отличительных характеристик достаточно, чтобы сделать правильную покупку.

Если говорить конкретно о производителях, то стоит обратить внимание на следующие бренды:

• Керхер (Karcher);
• Муссон;
• Штиль (Stihl);
• Huter (Хутер);
• Бош (Bosch);
• Elitech;
• Procar;
• Idrobase;
• Интерскол;
• Чемпион;
• Патриот.

Из ценовая категория разная, так что опирайтесь на доступный бюджет. Сразу скажу, что дешевые устройства брать не стоит. Из опрыскивателя хорошего качества будет пользы больше, чем от низкосортного пенника.

Зайдите на Алиэкспресс, почитайте отзывы, изучите разные магазины. Интернет работает 24 часа в сутки, потому информацию о той или иной модели можно узнать всегда.

Принцип работы и конструкция пеногенератора

Перед тем, как воплотить в жизнь какой-либо технический проект, необходимо в первую очередь ознакомиться с конструктивными особенностями изделия и усвоить принцип его работы. Такой подход во многом упростит решение различных конструктивных задач на протяжении всего процесса реализации представленного проекта.

Рассмотрим принцип работы самой обыкновенной пеногенераторной установки. В этом нет ничего сложного. Итак, суть его работы заключается в следующем:

• специальная емкость заполняется раствором из воды и моющего реагента;
• емкость, после заполнения раствором, герметизируется;
• в герметичную емкость подается сжатый воздух, вплоть до достижения установленного значения давления;
• при нажатии на курок моющего пистолета, сжатый воздух выдавливает раствор с моющим реагентом;
• проходя через сетчатый дефлектор пенообразующей таблетки, раствор переходит в дисперсное состояние, что способствует выделению большого объема пены;
• пена подается через жиклер моющего пистолета с необходимой интенсивностью и шириной факела, непосредственно на кузов автомашины.

Процесс работы пенообразователя позволяет создать четкое представление об основных узлах данного агрегата. Таким образом, можно сделать вывод, что любая установка подобного рода состоит из неотъемлемых рабочих элементов. А именно:

• высокопрочная емкость/баллон;
• указатель давления;
• шланги;
• фитинги;
• редукционный клапан;
• пенная таблетка.

Все указанные составные части легкодоступны и могут быть подобраны в самых разнообразных вариациях. Стоит отметить, что кроме представленных комплектующих, необходимым условием работы пенообразователя является наличие компрессора для нагнетания воздуха.

Принцип действия

Итак, мы будем конструировать воздушно-жидкостный пеногенератор с пассивным барботером. Такой вид данного класса устройств технически прост и доступен для самостоятельного изготовления, а его показатели по производительности и кратности пены достаточны для индивидуальной автомойки. Воздушно-жидкостный значит, что пенообразователь жидкий (раствор автошампуня в воде), а наполнитель пены атмосферный воздух.

Принцип действия генератора пены указанного вида иллюстрирует рис.:

Принцип действия пеногенератора для мойки машины

В зависимости от способа подачи пенообразователя и наполнителя данное устройство конструктивно может быть выполнено:

•  Инжекционным (с наддувом) – пенообразователь и наполнитель подаются принудительно под давлением. Возможности регулировки кратности и расхода пены наиболее широкие. «Дальнобойность» (см. ниже) наибольшая. Воздушный компрессор – низкой или средней производительности на давление от 4-5 ати (4-5 бар (прибл.) или 55-70 psi). Расход шампуня на мойку легковой машины 30-50 мл; воды на пенообразователь – 5-6 л.
• Эжекционным прямого действия (с наддувом) – воздух подается также принудительно и подсасывает пенообразователь из расходной емкости с атмосферным дренажем, как в распылителе одеколона с грушей. Конструктивно проще пред. вида (не нужен сосуд на давление), но возможности установки параметров пены несколько уже. Компрессор на давление от 2-2,5 ати (бар, или 29-36 psi); расход воды и шампуня прибл. в 1,5-2 раза больше, чем в пред. случае. С компрессором низкой производительности (для накачки шин) возможно получение только низкократной пены. По данной схеме строится большинство пенных насадок к моечным пистолетам.
• Эжекционным обратного действия – струя пенообразователя из сопла подтягивает атмосферный воздух. Его расход определяется падением давления на срезе сопла, которое не может быть больше 1 атм (0,987 бар или 14,5 psi), поэтому получение высокократной пены невозможно. Актуальные для автомойки дополнительные параметры (см. ниже) неудовлетворительны, но на модели такого устройства из моечного пистолета с грязевой фрезой и обрезка пластиковой бутылки с «талией» (внизу на рис.) можно наглядно понять принцип действия и поучиться настраивать пену.

Дополнительные параметры

На производительность пенной автомойки существенно влияют и дополнительные параметры генератора пены:

1. дальность выброса пенной струи (дальнобойность) – чем с большего расстояния можно «обстрелять» заданную площадь, чем меньше времени уйдет на мойку и тем лучше будет ее качество, т.к. у набрызганной в начале пены меньше риска «перестояться»;
2. однородность струи – моет машину преим. пена из плотного ядра струи, а образующие ореол хлопья более стекают без толку;
3. поперечное сжатие струи – мойка сжатой «лопатой» пены дает гораздо меньшую потерю ПАВ, чем круглой в поперечном сечении «метлой».

Дальше всего «стреляют» инжекционные генераторы, на 3 м и дальше. Однородность и сжатие струи в значительной мере определяются распылительной насадкой, см. далее.

Еще один генератор

Часть пенных насадок к моечным пистолетам выпускается с двойным барботированием, активным пневматическим и пассивным. Воздух в расходный резервуар накачивается через распылитель в виде струи пузырей сквозь пенообразователь, над зеркалом которого образуется шапка низкократной пены. При нажатии на спуск часть ее поступает в камеру с пассивным барботером, который повышает кратность пены. За счет этого резко падает дальность выброса струи, зато под генератор такого типа для мойки небольших поверхностей может быть очень просто приспособлен бытовой помповый опрыскиватель (см. далее), причем возможность его использования по прямому назначению не теряется.

Изготовление пеногена

Наименее трудоемкий метод изготовления пеногена заключается в использовании обычного садового опрыскивателя. Это приспособление берется за основу, после чего дополняется некоторыми элементами. Ранее было упомянуто, что опрыскиватель очень похож на оборудование для мойки авто, поэтому именно он идеально подходит для создания пеногенератора. Самую простую конструкцию пеногена можно легко выполнить в домашних условиях. Мастеру придется позаботиться о наличии:

• Опрыскивателя любого объема;
• Двух сгонов (одна вторая дюйма);
• Гаек для сгонов;
• Воздушного штуцера;
• Клапана;
• Пенообразующей таблетки;
• Переходника для таблетки;
• Металлической трубки.

Пеногенератор своими руками для мойки авто из опрыскивателя выполняется по следующей схеме:

• С основы удаляется клапан сбрасывания давления, а также штуцер для прикрепления шланга;
• В получившиеся выемки вставляются сгоны;
• Сгоны с обеих сторон фиксируются гайками с применением уплотняющих прокладок;
• На любой из двух сгонов устанавливается трубка. Ее нужно устроить таким образом, дабы она не касалась донышка баллона. На этот же сгон ставится обратный клапан и штуцер;
• На второй сгон устанавливается переходник, через него накручивается таблетка;
• Ручной насос заглушается, так как он не нужен. В готовом пеногенераторе он будет исполнять роль крышки бака;
• К выходному штуцеру пенообразователя подсоединяется шланг;
• На свободный конец шланга надевается пистолет-распылитель.

Оборудование полностью готово. Следует упомянуть, что изготавливая пеногенератор для автомойки своими руками, чертежи не обязательно делать самостоятельно – можно найти их в специальной литературе, или поискать в Сети.

Эксплуатировать собственноручно изготовленный пеноген немного сложнее, нежели заводской вариант, но не настолько тяжело, чтобы отказаться от такого оборудования.

Для того чтобы вымыть автомобиль при помощи самостоятельно сделанного пеногена следует:

Наполнить две третьих части баллона моющим составом; Присоединить компрессор и начать закачку воздуха в емкость (важно контролировать давление, чтобы оно не превышало стандарт); После того, как откроется клапан распылителя, воздушные массы направят смесь и пропустят ее сквозь таблетку. Из пистолета выйдет качественная пена. Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен

Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен

Кроме того, у мастера не будет возможности регулировать силу выходящей струи

Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен. Кроме того, у мастера не будет возможности регулировать силу выходящей струи.

Существует еще один способ создать пеногенератор для мойки керхер своими руками. Он применяется не так часто, как предыдущий, однако не теряет популярность среди автомобилистов. Технология выполнения довольно проста:

• Необходимо обзавестись канистрой, объем которой превосходит 20 л;
• К входному соску (из латуни) от автопокрышки следует подсоединить компрессор с машины;
• Далее нужно подсоединить шланг (длина – 6 м, диаметр – 1,6 см) к заранее подготовленному пистолету;
• Скрепить элементы можно посредством резиновых лоскутов, хомутов и гаек.

Видео-руководство:

Критерии выбора аппарата

Приобретая парогенератор, важно учесть следующие параметры и технические характеристики:

• Материал корпуса. Производители предлагают потребителям парогенераторы с баллонами из пластика, металла и композитного материала. Лучший и самый долговечный вариант – бак из стали. Он устойчив к ударам, окислению при контактах с моющим средством. Абсолютно не боятся агрессивных жидкостей и перепадов температур алюминиевые баллоны. Но они менее устойчивы к механическому воздействию.
• Длина шланга. В категорию лучших попадают аппараты с длиной шланга и высотой пенной струи от 6 м. Они позволяют обрабатывать автомобиль даже в труднодоступных участках.

• Комплект насадок. Для эффективной работы необходимо широкое распыление пены и ее точечная подача. Две разные насадки должны входить в комплект. При необходимости их можно купить отдельно, но это связано с дополнительными тратами.
• Размер горловины. Эта деталь должна быть достаточно широкой для комфортного добавления жидкости. Обязательно наличие плотной крышки. Также удобно, если предусмотрен сливной клапан для отвода лишней жидкости.
• Мощность. Данный показатель влияет на скорость подачи пены. Давление в аппаратах варьируется от 5 до 8 Бар. Производительность лучшего парогенератора обеспечивает пропуск 12 л раствора за минуту.

Какой объём у Вашего пеногенератора?

25-50л100л и более

При выборе пеногенератора для профессиональной автомойки нужно оценивать объемы устройства. Для индивидуальных целей и небольшой СТО хватит агрегата на 25-50 л. Для крупной коммерческой мойки лучшим станет устройство на 100 л и более. Компактные модели применяют в основном в быту или в мастерских с малым потоком клиентов, поскольку такие модели постоянно требуют дозаправки.

При покупке лучшего пеногенератора для профессиональной автомойки необходимо также уточнить скорость подачи пены. Желательно, чтобы на обработку одной машины уходило не более 5-7 минут, что позволит исключить простои в работе.

Для бытового использования принято считать лучшими недорогие устройства и агрегаты со средним ценником. Они позволяют отмыть машину на загородном участке или во дворе дома, и быстро провести обслуживание сразу нескольких семейных автомобилей. Некоторые приборы вполне пригодны для применения на небольшой профессиональной мойке.

Какой делать?

Виды самодельных пеногенераторов

Выбор типа пеногенератора для самостоятельного построения производится исходя из наличных производственно-хозяйственных потребностей, сосуда для расходного и допустимых затрат на создание установки (см. также рис.):

1. из бытового помпового опрыскивателя – только мини-генератор с двойным барботированием. Но с его помощью можно вымыть самые загрязняющиеся места машины: колеса, колесные ниши и пороги кузова (см. рис. ниже), мотоцикл (простите – байк), скутер/мопед, велосипед, резиновые сапоги после выхода на природу или работы на огороде;

   Мойка пеной колеса и колесной шиши автомобиля

2. из помпового переносного садового опрыскивателя – без компрессора такой же пеногенератор, но пригодный для мойки компактного городского автомобиля. С компрессором – любой из описанных выше типов. Лучший агрегат-основа – российский «Жук», его танк без проблем держит 6 бар;
3. из автомобильного огнетушителя – пеногенератор с наддувом для мойки личного автомобиля или микроавтобуса/фургончика типа «Газели». «Форд Транзит», «Мерседес Транспортер» и т.п. Компрессор для накачки шин или из холодильного агрегата подойдет;
4. из стационарного огнетушителя – генератор пены для профессиональной мойки, в т.ч. большегрузных автомобилей. Компрессор – на производительности от 120-150 л/мин (напр. на основе бортового от ЗИЛ-130);
5. из канистры, ведра с крышкой и т.п. – эжекционный с наддувом. Параметры генератора определяются типом имеющегося компрессора.

Делаем пеногенератор из садового опрыскивателя своими руками

Для изготовления самодельного пеногенератора подойдет старый садовый опрыскиватель «Квазар» с неработающим насосом или помповый «Жук». Покупка нового опрыскивателя для последующей переделки обойдется в 500-800 рублей.

1. Для подачи сжатого воздуха сверлим отверстие вверху корпуса опрыскивателя и вставляем ниппель с обратным клапаном. Если такой вариант не устраивает, то можно вывернуть из корпуса имеющийся клапан сброса избыточного давления и, вставив ниппель, подсоединить к нему шланг от автомобильного компрессора. От величины давления зависит качество пены – чем выше давление создаваемое компрессором, тем лучше.
2. Разбираем штангу с распылителем. Переходную трубку плотно набиваем леской или металлической мочалкой для мытья посуды для улучшения пенообразования на выходе.
3. В заборном шланге в верхней его части, со стороны выходного штуцера опрыскивателя, делаем 5-10 проколов для лучшего вспенивания.
4. Заливаем через горловину в корпусе воду с добавленным автомобильным шампунем в соотношении 1:50 или подбираем нужную концентрацию опытным путем. Объем моющего раствора занимает 70% емкости распылителя. После включения компрессора устраняем возможные подтекания и оцениваем качество пены.

Нюансы при самостоятельном изготовлении пеногенератора

Изготавливая своими руками пеногенератор из подручных средств, учитывают мощность имеющегося компрессора и объем бака. Соотношение объема в 20 литров и давления 6кг/см² позволит вымыть машину без дополнительного долива раствора в бак.

Устройство пенная таблетка (пенообразователь) определяет качество пены. Если устойчивость и кратность пены не устраивает, то покупают готовый пенокомплект или модернизируют конструкцию самодельного пенообразователя.

Ремонт пенной насадки керхер своими руками

Всем привет, столкнулся с проблемой работы пеногенератота мойки высокого давления Керхер.Пеногенератор пластиковый из дешевой серии Артикул: 2.641-847.0 объемом 0.6 литра.

Работал хорошо, но недолго. Начал не поливать пеной, а плеваться ей. Мотор включается и останавливается в этот момент плевок. И так циклично, плевок за плевком, при этом, перегружая мотор постоянными стартами и остановками.Пересмотрел интернет, и ничего не нашел по поводу ремонта. Написал письмо в поддержку Керхер. Там ответили, что данный пеногенератор пластиковый и неразборный. Только профессиональная серия поддается разборке и замене комплектующих. Был огорчен тем, что его уже не починить, и решил раз так попробую его разобрать. Сломаю значит туда ему и дорога куплю железный, профессиональный.С этими мыслями начал его разбирать.

Оказалось разбирается он элементарно. На сопле которое крутится, чтобы менять направление пенной струи, есть два пластиковых стопора, которые отгибаются и насадка легко снимается.

Часто возникает проблема с пенокомплектом, обычно он перестает пенить. Давайте разберемся с причинами, которые могут породить эти явления.

1. Подсос воздуха.

На пенокомплекте сверху есть регулятор подсоса воздуха, он регулирует забор автошампуня из бутылки, путем создания разряжения в пенокомплекте.

За счет инжекторного эффекта химия засасывается из бутылки в пистолет. Закрутили — уменьшили подсос воздуха, шампуня засасывается больше. Окрутили — разряжение уменьшили, подсос шампуня уменьшился, следовательно, меньше стало пенить. Бывает, что регулятор ломается, и разряжение не регулируется, отсюда шампуня поступает мало и пенокомплект перестает пенить.

2. Забилась таблетка в пенокомплекте.

Таблетка смешивает жидкость и воздух, является создателем пены. Если в неё попадает грязь, продукты реакции воды и химии, то она имеет свойство забиваться ими. Если расход шампуня нормальный и по убыванию шампуня в бутылке это заметно. То это и есть диагноз, что таблетка забита.

Эта таблетка похожа на спрессованную в виде цилиндра мелкую сетку. Её необходимо осмотреть, продуть сжатым воздухом. Рекомендуется замачивать её в растворе уксусной кислоты, она поможет избавиться от накипи и солей жесткости, которые находятся внутри таблетки. Или просто заменить.

3. Забито отверстие забора химии.

Диагноз: расход автошампуня отсутствует, пены нет.

Определяется визуальным осмотром отверстия в гайке, в которую ввинчивается бутылка. Снимаем пластиковую трубку (шланг) забора химии, продуваем, прочищаем отверстие тонким предметом. Дуем, смотрим, не сидит ли кто в дыре, обычно оно зарастает продуктами реакции воды и химии.Может и попасть что- то из бутылки с моющим раствором.

Для того что бы предотвратить такие неожиданности, нужно бережно относиться к пенокомплекту. Держать бутылку чистую, после работы сливать моющий раствор. А так же промывать пенокомплект водой без шампуня, это поможет вымывать остатки раствора не допустив его высыхания на таблетке.

4. Забился жиклер внутри пенной насадки, диаметр отверстия жиклера всего 1,25 мм.

В этом случае следует разобрать пенную насадку, точнее открутить фитинг крепления пенной насадки, выкрутить жиклер и прочистить отверстие жиклера, собрать в обратной последовательности.

5. Подобранное моющее средство не соответствует жесткости воды, используемой для мойки.

Следует просто заменить средство для мойки на другое.

На современных автомойках одним из самых востребованных и качественных видов услуг является мойка бесконтактная. Такой способ позволит не только быстро очистить автомобиль от пыли и грязи, но и сбережет лакокрасочное покрытие машины, не оставив на нем сколов и царапин. Такую же «баню» для своего железного коня можно устроить и в домашних условиях. Для этого вам потребуется пенная насадка. Своими руками ее изготовить или приобрести в магазине − личное дело каждого. Купить, конечно, проще, но самостоятельное изготовление обойдется дешевле, хотя и потребует определенных навыков.

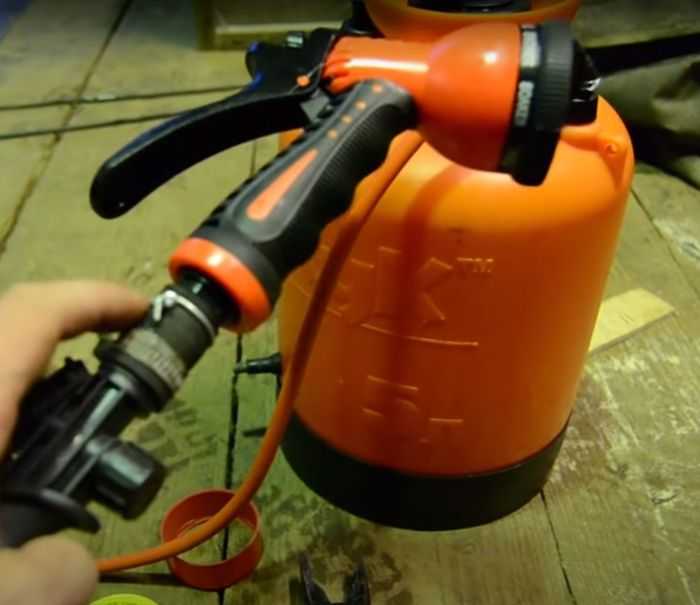

Ручной мини-пеногенератор из опрыскивателя

«Жуки» выпускаются и ручные бытовые. Однако для бескомпрессорного мини-пеногенератора с двойным барботированием подойдет любой бытовой опрыскиватель подобной конструкции: избыточного давления в 1-2 бар, на которое его можно накачать штатной помпой, в данном случае достаточно.

Чтобы сделать портативный генератор пены из бытового опрыскивателя, нужно, во-первых, снять и разобрать выходной клапан его воздушного насоса, слева на рис.:

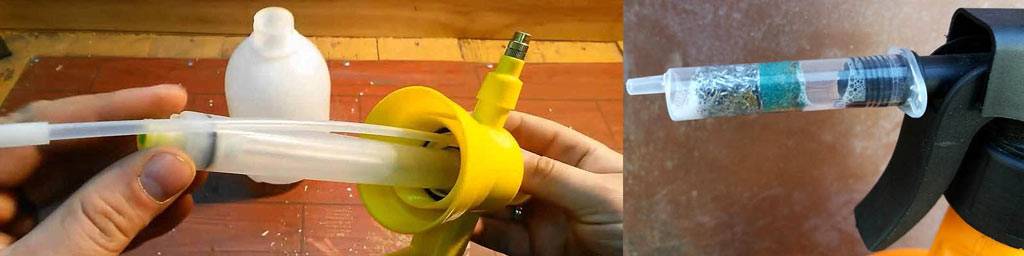

Изготовление пеногенератора из бытового опрыскивателя

В патрубке клапана почти всегда есть достаточно места, чтобы поставить на выходе воздуха прокладку из синтетического войлока (см. выше) и получить таким образом пневмобарботер первой ступени; возможно, придется немного поджать возвратную пружину тарелки клапана. Проверяют первичный барботер погружением в банку с водой: при нажатии на шток поршня воздух в воду должен выходить густой струей мелких пузырьков. Возможно, нужно будет добавить войлока. Далее штатный распылитель отвинчивают, а на его патрубок натягивают корпус медицинского шприца с пенной таблеткой (лучше – фирменной проволочной или самодельной сетчатой, см. выше) и 3-4 слоями синтетического войлока с кухонной губки. Первой по ходу пены ставится войлочная прокладка, справа на рис. Вот и все, можно заправлять и мыть. Только, если опрыскиватель будет использоваться и по назначению, перед заправкой удобрениями или пестицидами первичный пневмобарботер нужно будет убрать, иначе действующие вещества препаратов могут окислиться, прежде чем вылетят наружу.

Видео: примеры изготовления пеногенераторов из опрыскивателя
