Плуг: изготовление своими руками для мотоблока и других видов, теория и практика

Советы и рекомендации

В зависимости от размера участка и типа почвы на нем необходимо подобрать мотоблок. Его конструкцией и техническими характеристиками определяется подходящая разновидность навесного инвентаря. Небольшой дачный участок с мягкой почвой лучше всего обрабатывать с помощью простой фрезы, установленной на плуге. Регулировка навесного оборудования приобретает особое значение при вспахивании твердого грунта с глинистыми и каменистыми включениями, а также крупного поля.

Рекомендуется в таких условиях оснащать плуг специальными насадками типа «гусиные лапки», выполненными из высокопрочной углеродистой стали. Главная конструктивная особенность таких приспособлений — треугольная форма режущей поверхности, которая обеспечивает крошение и перемалывание твердых отложений. Они с легкостью наматывают на свои лезвия и сорные растения. Качество обработки почвы плугом собственноручного изготовления не уступает фирменным моделям.

Уважаемые умельцы и конструкторы, поделитесь советами по изготовлению ваших агротехнических изобретений.

Размеры

Размеры разных видов плуга могут различаться. Можно рассмотреть параметры деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такого приспособления собирается из следующих оснований:

• боковой вертикальной детали полозка;
• горизонтальной плоскости снизу полозка;
• передней отвальной части.

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного лемеха находится на 20 мм ниже нижней части полозка, расположенного горизонтально. Еще одной верно выстроенной частью плуга является сопоставление режущего края на боку зафиксированного лемеха с режущим краем сбоку отвала. Лемех и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости сбоку полозка.

Есть и еще один важный нюанс – скрепление фронтальной плоскости лемеха отвала без видимых щелей и зазоров, и в одинаковой плоскости. Если рассматривать эти детали подробней, то они должны быть хорошо отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся элементов крепежа ни при каких условиях. Как только плуг возвращается с земельных работ, его желательно почистить от осевшего грунта и посторонних частиц. Элементы, прошедшие полировку, надо полить маслом или промазать солидолом. Далее механизмы нужно растереть при помощи ветоши. Таким образом удастся уберечь конструкцию от агрессивных внешних воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й правильно выстроенной конструкции – к ней относится ровная фронтальная поверхность лемеха, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет равняться углу, расположенному в задней части выставленного лемеха. Режущие боковины-кромки лемеха и отвала так же будут иметь уголки в 20 градусов с основаниями сбоку борозды. Притом кромка, расположенная на боку отвала, может быть слегка закругленной.

Подготовка и настройка плуга к работе

Работы по сборке осуществляют следующими этапами:

1. Раскройте упаковку и отберите запасные детали, их следует убрать в сторону. Основные узлы раскладываем в удобном порядке.
2. Раму приводим в стопорный режим и устанавливаем на подготовленную подставку.
3. Корпус навешивается и вставляется в балку жесткости и стойку болт. Стойка корпуса монтируются к раме при помощи контргаек.
4. Слева к корпусу прикручиваются предплуженники перед корпусными державками, при помощи скоб. Затягивать скобы на этом этапе не нужно.
5. Крепим опорные колеса при помощи скобки и пружинных шайб. Их крепят с наружной стороны конструкции.
6. Опорные колеса опускаются до упора, для этого поверните винтовую гайку в торце против часовой стрелки).
7. Затягиваем все скобы до упора и снимаем плуг с подставки.
8. Монтируется чистик к кронштейну колес при помощи шайб и гаек.
9. На раму плуга монтируется навеска при помощи болтов, затянуть которые необходимо до упора.
10. На заднюю часть основной балки прикручиваем красные светоотражатели.

Плуг собран и готов к настройке. Настойку осуществляют следующими этапами:

1. Перед первым запуском осмотрите оборудование. Подшипники колеса и все трущиеся части смажьте солидолом.
2. Выставите предплуженник в положение необходимой глубины вспашки. Промежуток между лемехами предплуженника и корпусом должно быть не меньше 250 мм. При помощи выступа на державке регулируем глубину обработки земли.
3. Скобки предплужника затяните полностью. При этом полевой обрез предплужника закрывает обрез корпуса.
4. У плуга ПЛН захват почвы 105 см, поэтому колея должна быт 1560 мм. Чтобы при пахоте не получилось недовалов правое колесо машины ставится в борозду.
5. Раскосыми тяги навесной части регулируются после установки плуга на землю.
6. Раскосы ставятся в передние отверстия тяги.
7. Перед работами необходимо отрегулировать ограничительную цепь. Продольные тяги должны свободно качаться по горизонтали на 120-130 мм в разные стороны. Для этого цепь наживают с незначительным провисом.
8. Перед вспашкой необходимо отрегулировать глубину при помощи регулировки тяги навесной части и опорного колеса. Первоначально по сроки переднего колеса выставляется среднее значение глубины и проходят первый ряд. Далее глубину вспышки регулируют под каждый вид почвы индивидуально.
9. При работе правая часть рамы всегда должна быть немного выше левой. При прохождение борозды она вырвется и будет строго параллельная почве.
10. После прохождения борозды посмотрите, чтобы вспашка была равномерной и задела растительных остатков полной. На левой навеки плуга есть регулировка, которая поможет сделать плуг для трактора МТЗ 80 более устойчивым. Если плуг уволиться в сторону, то навес перемещают назад.
11. Если раму перекашивает, то нужно удлинить раскос.
12. Отрегулировать глубину вспашки передней части корпуса можно раскосыми правой тяги от навесного узла, заднюю при помощи верхней. При этом опорное колес ставят на необходимую глубину вспашки и фиксируют положение при помощи опорного болта в державке.

Определить качественной вспашку можно по нескольким признакам:

• Глубина вспашки у всех корпусов плуга равномерная, борозды одинаковые.
• При вспашке навеки и отрегулированные узлы остаются в одном положение.

После перехода но новые поля, с другим видом почвы, плуг необходимо регулировать по новому.

Правила вспашки отрегулированным плугом

После прохождения первого ряда нужно плуг подстроить под нужную глубину.

Для равномерной и правильной вспашки необходимо соблюдать ряд правил:

• При передвижение с одной борозды на другую плуг поднимается в транспортировочное положение.
• Круговую вспашку можно производить только оборотный плугом.
• Повороты плуга знают плавно.
• При транспортировке рабочего органа необходимо контролировать дорожный просвет. Расстояние от дороги до плуга должно быть постоянны.
• При использовании силового заглубителя с плуга снимается опорное колесо. Глубина регулируется автоматически.
• При пахоте с силовым регулированием опорное колесо с плуга снимите. В этом случае, заданная глубина пахоты поддерживается автоматически при помощи силового регулятора.

Цена на новый плуг для трактора МТЗ 80 представлена в таблице:

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

• Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
• Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
• Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и .

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта

Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.

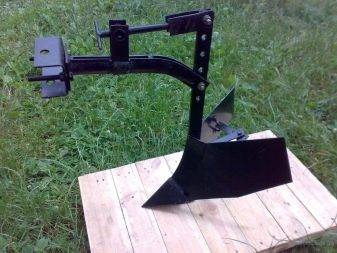

Однокорпусная сельхозмодель

Первый отличается простотой сборки при большом количестве проектов его модификации. Он оптимален, чтобы сделать самостоятельно. Имеющая лёгкость в изготовлении делает его главным для выполнения новичками, являющими профанами в этой деятельности.

Абсолютно не нужно спецприборов, чтобы выполнить сельхозмодель. Всё необходимое можно найти у себя в доме.

Опытные люди, экспериментировавшие с проектами и чертежами, говорят о необходимости выполнения лемеха съёмного типа для возможности затачивания перед вспахиванием почвы. Многие режущую часть выполняют из легированных стальных материалов 9ХС, участвующих в изготовлении дисков циркулярных пил.

Берут и 45 стальной материал, затем доведённый до твёрдости HRC 55 единиц при помощи закаливания. Если нет специального сырья, возьмите для изготовления обычной типологии. Хотя её и нельзя закалить, но режущий элемент отбивают на наковальне, потом натачивают. Это делает её приспособленной для сельхозработ с резкой грунтового слоя.

Детали спецоборудования

Любое самодельное сельхозустройство имеет такие детали:

1. Металлическая труба, являющаяся частью несущей конструкции, необходимой при функциональном отделе машины;
2. Рабочий режущий компонент, имеющий лопастной элемент или без него. В самодельной кострукции обычно используют резак из старой машины;
3. Колёса для передвижения по земле;
4. Крепление к устройству.

Мотокультиваторы оснащаются часто насадками, имеющими простую конфигурацию с регулируемым подвесом, устанавливаемым в направлении угла атаки.

Главным компонентом плуга для мотоблока является нож, изготовленный из закалённого высоколегированного стального вещества. Положительной стороной считается простота эксплуатации, состоящая в ненужности последующей обслуги.

Отвальную часть выгибают из стального материала, выделяющегося простотой, причём толщина едва превышает 2 мм. Отформуйте жёсткие ребристые поверхности для выдержки большой нагрузки. Многими умельцами для этих целей приспосабливается двухсотлитровая бочковая ёмкость.

Крепление ножевой спецчасти винтового вида – потайное. Оно выполнено из нержавейки. Выделяется отличными эксплуатационными свойствами и антикоррозийностью.

Плуг для мотоблока своими руками важен. Он должен быть снабжён подъёмным механизмом, имеющим 3 конфигурации:

1. Гидравлическую. Её обычно берут в готовом виде из старых тракторных деталек;
2. Винтовую при ручном управлении. Выделяется экономическими преимуществами, но меньшим удобством;
3. Рычажную при ручном управлении. Считается незаменимым для компактных машин, обслуживается оператором вручную.

Сборка

Если все сделано правильно на предыдущих этапах, сборка не должна вызвать существенных затруднений. Для этого понадобится лист стали площадью не менее 25 см². К нему привариваются все детали, включая боковой щиток.

Такая работа требует особой аккуратности, поскольку части будущего сельхозинвентаря должны быть хорошо пригнаны, а углы — совпадать. Боковой щиток, обеспечивающий стабильность и надежность сборки, соединяется с другими элементами точечной сваркой. Если замечено несоответствие в геометрической конфигурации, то форма отвала легко поправляется с помощью молотка.

Смотрите » Самые популярные мотоблоки Викинг и возможное навесное оборудование

Крепление лемеха

Этот конструктивный элемент задней поверхностью прикрепляется к отвалу и боковой плоскости станины. Последняя с помощью сварочного аппарата присоединяется к распорному элементу и пластинчатому основанию, к которому пристыковываются упорные стальные уголки для лемеха.

Все части конструкции должны выступать за боковой щит на несколько миллиметров. Стальной лист, использованный для точности сборки конструкции, отделяют от нее зубилом либо ручной циркулярной пилой с установленным отрезным диском. Сварные швы следует обработать наждаком, а лемех и отвал — мелкой шлифовальной шкуркой.

Плуг для лошади: выбор и цена

Конные плуги в интернете представлены довольно широким ассортиментом. Это могут быть как конструкции собранные на специализированных предприятиях, так и самодельные модернизированные и доработанные современные модели, а порой винтажные и антикварные плуги прошлых столетий.

Попадаются и авторские работы, по собственным чертежам.

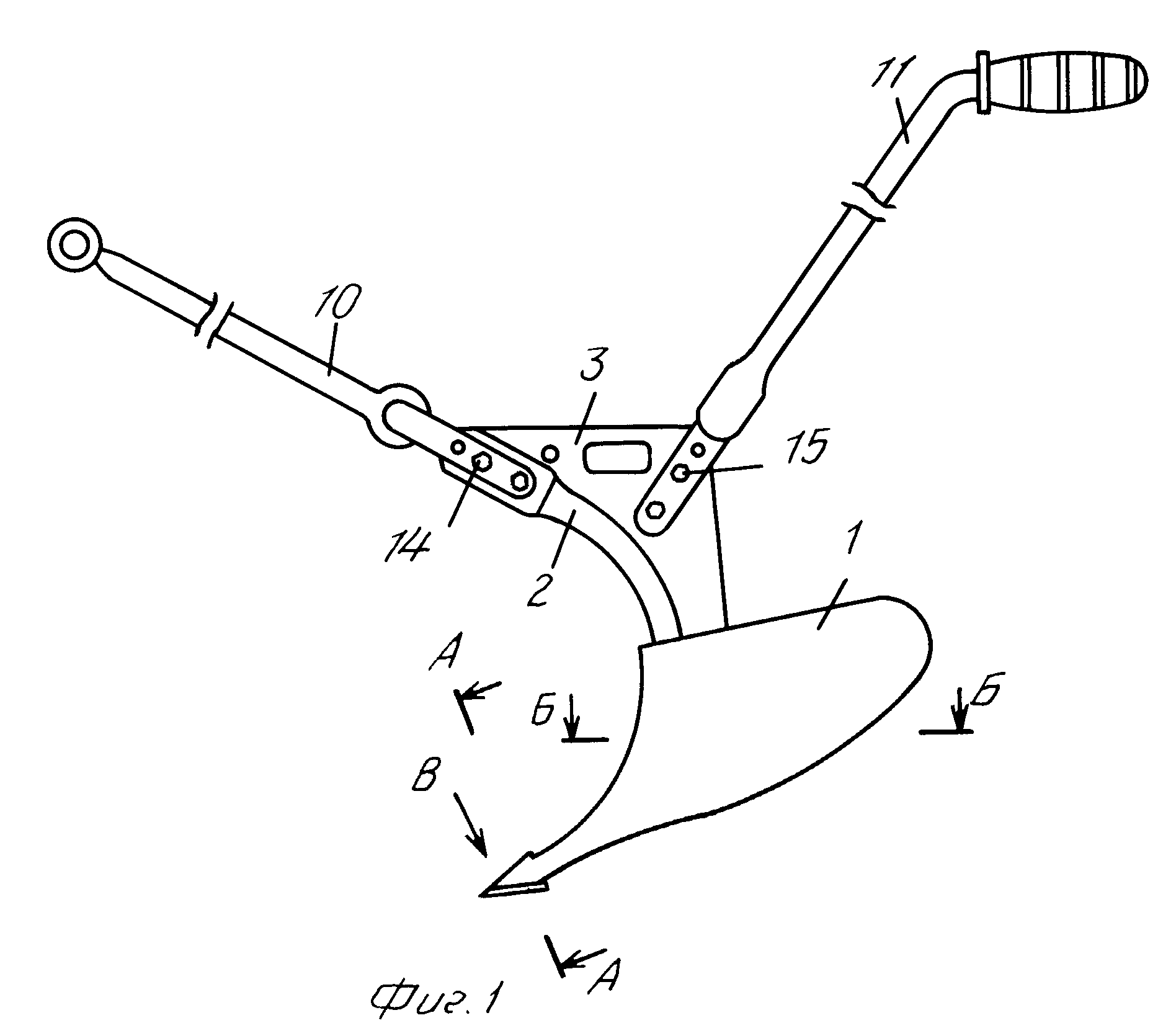

Плуг своими руками для мотолебёдки сельскохозяйственной

Ценовая политика варьируется от 5000 до 35 000 руб. и выше. И зависит от ряда факторов: материал из которого изготовлены рабочие механизмы, сложность конструкции, если это антикварные модели, то общее состояние и коррозийность конструкции.

Встречаются комбинированные экспонаты «2 в 1», плуг и окучник.

Плуг с окучником

Самостоятельное изготовление тоже не стоит на месте. Множество чертежей и видео мастер-классов тому подтверждение. Фермер может найти для себя не только любительскую модель плуга, но и довольно профессиональные конструкции, рассчитанные на большие площади обработки земли, с пошаговым инструктажем изготовления и сборки.

Необязательно при самостоятельном изготовлении плуга все детали делать самостоятельно, в продаже всегда можно найти уже готовые заготовки и отдельные элементы. Так или иначе, самостоятельная сборка все равно существенно удешевит конечный вариант конструкции.

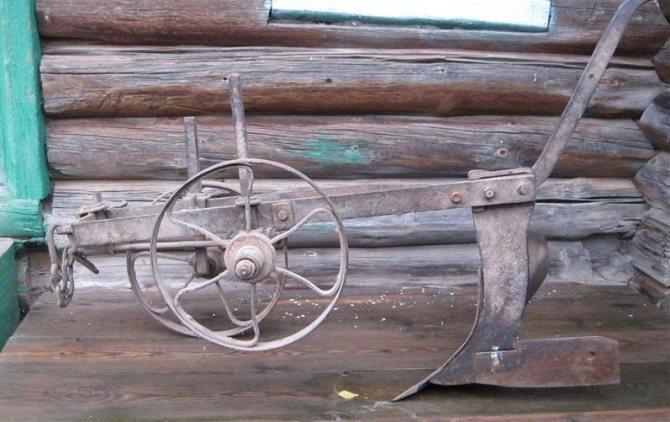

Старинный конный плуг

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения. Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

• лемех или стальная заготовка;
• перфоратор;
• стальной материал для изготовления отвала и полевой доски;
• сварочный инвертор;
• углошлифовальная машина;
• крепеж, в виде набора болтов и гаек;
• стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

• если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
• лезвия можно затачивать точильным камнем;
• во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
• если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
• подшипники смазываются каждый день;
• после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

1. Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
2. Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
3. Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
4. Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.

Плуги для мини-трактора

Существует много разновидностей плугов. По принципу работы их можно разделить на три группы.

По названию оборудования уже ясно, что конструкция имеет режущую часть в форме дисков. Предназначена она для обработки тяжелого грунта, болотистой почвы, а также целины. Режущие диски во время работы вращаются на подшипниках, поэтому они без труда перебивают даже большое количество корней, находящихся в земле.

В качестве примера можно рассмотреть модель 1LYQ-422. Оборудование приводит в действие вал отбора мощности мини-трактора, вращающийся со скоростью 540–720 об/мин. Плуг характеризуется шириной вспашки – 88 см, глубиной – до 24 см. Рама оснащена четырьмя дисками. Если во время вспахивания земли режущий элемент попадает на камень, он не деформируется, а просто перекатывается через преграду.

Лемешно-отвальный

По-другому это оборудование называют оборотным плугом для мини-трактора из-за принципа работы. После окончания нарезки борозды оператор разворачивает не мини-трактор, а плуг. Вот отсюда и пошло такое название. Однако по устройству режущей части будет верно, когда плуг называют лемешно-отвальным. Он бывает одно- и 2х корпусный. Рабочим элементом здесь является лемех, сделанный в форме клина. Во время движения он подрезает грунт, переворачивает его и дробит. Глубина вспашки у одно- и 2х корпусного плуга регулируется опорным колесом.

В качестве примера двухкорпусного плуга для мини-трактора возьмем модель R-101. Весит оборудование около 92 кг. Использовать плуг 2х корпусный можно, если на мини-тракторе есть задняя навеска. С помощью опорного колеса выполняется регулировка глубины вспашки. Для этой 2х корпусной модели она составляет 20–25 см.

Современной, но сложной конструкцией является для мини-трактора роторный плуг, состоящий из набора рабочих элементов, закрепленных на подвижном валу. Оборудование характеризуется простотой использования. Во время обработки грунта оператору необязательно вести трактор ровно по линии. Оборудование роторного типа обычно используют при подготовке грунта к высадке корнеплодов.

В зависимости от конструкции ротора, ротационный плуг делится на 4 вида:

• Модели барабанного типа оборудуют жесткими или пружинными толкателями. Существуют и комбинированные конструкции.
• Лопастные модели представляют собой вращающийся диск. На нем закреплены 1 или 2 пары лопастей.
• Лопаточные модели отличаются только рабочим элементом. Вместо лопастей на вращающемся роторе установлены лопатки.
• Шнековая модель оборудована рабочим винтом. Он бывает одно- и многозаходной.

Достоинство ротационного оборудования заключается в возможности рыхления грунта любой толщины до требуемой степени. Воздействие на почву оказывается сверху вниз. Это дает возможность использование ротационного плуга при малой тяговой силе мини-трактора.

Из всех рассмотренных видов, самым востребованным является 2х корпусный оборотный плуг. Он состоит из нескольких рам, на которые могут закрепляться разные по предназначению инструменты. Подобное оборудование способно обладать двумя функциями. Допустим, во время вспахивания грунта одновременно происходит и боронование. Однако самодельный плуг для мини-трактора проще изготовить однокорпусный, но он менее эффективный.
