Пробки: древние, старые, современные
Самая старая керамическая пробка – цилиндр черного цвета. Это устройство с предохранителем – плавкой вставкой, которая в случае перегрузки (или КЗ) разрушается, размыкая сеть. После каждого ЧП ей нужна замена предохранителя, совпадение характеристик (силы тока и напряжения) старого и нового устройства защиты – обязательное требование. В противном случае завышенный номинал приведет не к отключению от сети, а к перегоранию электропроводки. К тому же найти проблемный участок будет затруднительно.
Более современная пробка – уже автоматическое устройство, имеющее 2 кнопки – белую (серую) и красную. Первые предназначаются для включения, красная – для прямо противоположной цели – размыкания цепи. Эта улучшенная конструкция пробки дает возможность быстрого восстановления подачи электроэнергии.
Новые приборы имеют совершенно другой вид: это миниатюрные рубильники, которые включают, перемещая рычажок в верхнее положение. Такие автоматы изготовлены из пластмассы, внутри устройств размещены два защитных элемента. Это специальная биметаллическая пластина – тепловой расцепитель, защищающий сеть от перегрузки, и катушка с сердечником (электромагнитный расцепитель). Последнее устройство предохраняет электрическую цепь от короткого замыкания.

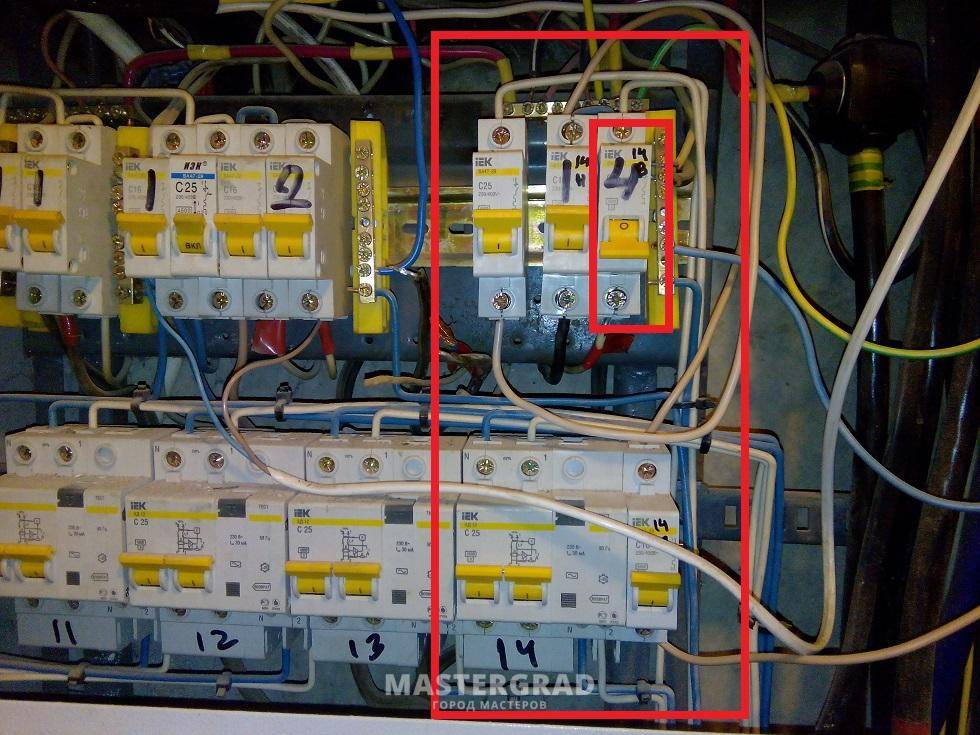

Почему выбивает автомат в щитке?
Первым шагом в восстановлении нормальной работы электропроводки всегда является поиск причины отказа выключателя. Ниже приведены наиболее распространенные причины, известные мне из моего многолетнего опыта. Давайте сначала рассмотрим наиболее вероятные из них, а затем перейдем к редко встречающимся.
#1. Перегрузка в электропроводке
Перегрузка относится к подключению к сети слишком большого количества мощных потребителей. Перегрузка является основной причиной «неожиданных» отключений электроэнергии у некоторых потребителей. Такая картина часто наблюдается в начале холодного сезона, когда центральное отопление еще не работает, но людям в домах нужно тепло, и для поддержания комфортной температуры используются электрические обогреватели.
Каждый обогреватель сам по себе является большой нагрузкой (средняя мощность обычного камина составляет около 2 кВт), а когда к нему добавляется стиральная машина или микроволновая печь, происходит автоматическое отключение из-за перегрузки.
В случае перегрузки выключатель срабатывает не сразу: Между возникновением перегрузки и срабатыванием выключателя проходит определенное время. В течение этого времени происходит нагрев цепей тепловой защиты, и чем больше перегрузка по отношению к номинальному току автомата, тем быстрее он сработает.
Конкретное значение «срабатывания при перегрузке» можно определить по время-токовой характеристике. Например, биметалл 16-амперного автоматического выключателя газовой горелки с характеристикой типа «С» сработает примерно через 3 минуты при токе 20 А.
В результате можно наблюдать, как люди, включившие все, что они подключили, занимаются своими делами и не понимают, почему автомат вдруг выключился и все уровни погасли.
Восстановить нормальную работу проводки можно двумя способами. Вы можете включать мощные приборы по очереди. Например, не включать чайник, когда включена стиральная машина, или выключить камин на некоторое время перед включением утюга.
Второй способ — перераспределить нагрузку, то есть подключить более мощные приборы к розеткам, защищенным разными выключателями. Однако этот метод возможен только в том случае, если ваша электросеть действительно разделена на группы и каждая группа защищена своим выключателем.
#2. Короткое замыкание
Короткое замыкание — это самый важный ответ на вопрос, почему выключатель срабатывает, когда он срабатывает. Как правило, короткое замыкание всегда связано с каким-либо действием. Типичные причины короткого замыкания — это когда мы сверлим стену дрелью и «задеваем» кабель. Или когда мы ремонтируем обесточенную розетку и случайно замыкаем фазу и нейтраль инструментом. То же самое можно наблюдать при попытке отрегулировать контакты розетки люстры.
Общая черта этих инцидентов — немедленное срабатывание автоматического выключателя. В этом случае он не должен включаться сразу. Предварительно убедитесь, что между жилами поврежденного кабеля, контактами розетки и гнездом люстры нет короткого замыкания. Затем включите предохранитель и убедитесь, что электросеть работает нормально.
Почему выбивает автомат в щитке?
Чтобы восстановить нормальную работу электросети, всегда сначала найдите причину неисправного выключателя. Ниже приведены наиболее распространенные причины, которые мне известны на основе моего многолетнего опыта. Давайте сначала рассмотрим наиболее вероятные причины, а затем редкие.
#1. Перегрузка в электропроводке
Перегрузка — это подключение к сети слишком большого количества мощных потребителей. Перегрузка является основной причиной «неожиданного» отключения электроэнергии у некоторых потребителей. Это часто случается в начале холодного сезона, когда центральное отопление еще не работает, но людям в домах нужно тепло, и для поддержания комфортной температуры используются электрические обогреватели.
Каждый обогреватель сам по себе является большой нагрузкой (средняя мощность обычного камина составляет около 2 кВт), а если к нему добавляется стиральная машина или микроволновая печь, происходит автоматическое отключение из-за перегрузки.
В случае перегрузки выключатель срабатывает не сразу: Между возникновением перегрузки и срабатыванием выключателя проходит определенное время. В течение этого времени происходит нагрев цепей тепловой защиты, и чем больше перегрузка по отношению к номинальному току автомата, тем быстрее он сработает.
Конкретное значение «срабатывания при перегрузке» можно определить по время-токовой характеристике. Например, биметаллическая тепловая отключающая пластина автомата на 16 А с характеристикой «С» срабатывает примерно через 3 минуты при токе 20 А.
В результате люди подключают все, что у них есть, и занимаются своими делами, не зная, почему вдруг вышел из строя блок предохранителей и вся квартира.
Есть два способа восстановить нормальную работу проводки. Вы можете включать мощные электроприборы по очереди. Например, не включать чайник, когда работает стиральная машина, или выключить камин на некоторое время перед включением утюга.
Второй способ — перераспределить нагрузку, то есть подключить более мощные приборы к розеткам, защищенным разными выключателями. Однако этот способ возможен только в том случае, если ваша электросеть действительно разделена на группы и каждая группа защищена своим выключателем.
#2. Короткое замыкание
Короткое замыкание — это главный ответ на вопрос, почему выключатель срабатывает именно тогда, когда срабатывает. Как правило, короткое замыкание всегда связано с определенным действием. Типичные причины короткого замыкания — когда мы сверлим стену перфоратором и «задеваем» кабель. Или когда мы ремонтируем обесточенную розетку и случайно замыкаем фазу и нейтраль с помощью инструмента. То же самое можно наблюдать при попытке отрегулировать контакты розетки люстры.
Общей чертой этих инцидентов является немедленное срабатывание автоматического выключателя. В данном случае его не следует отключать сразу. Предварительно убедитесь, что между жилами поврежденного кабеля, контактами розетки и гнездом люстры нет короткого замыкания. Затем включите предохранитель и убедитесь, что электросеть работает нормально.

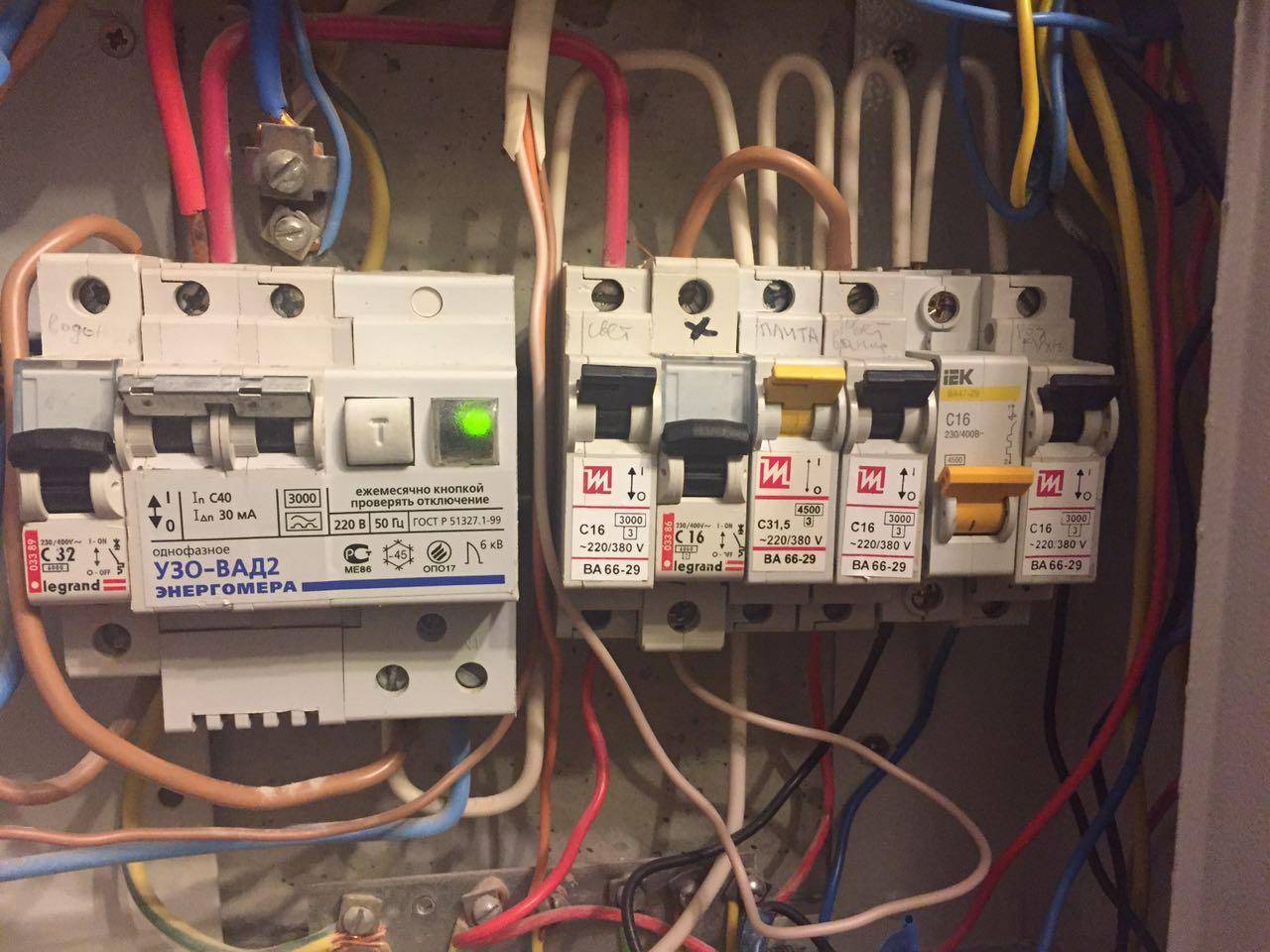

Причины, по которым выбивает автоматический выключатель
Таких факторов может быть несколько, подробно разберемся с каждым из них.
Превышена допустимая нагрузка
Каждый автомат имеет свои характеристики, которые отражаются на его корпусе. Один из таких показателей – номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время выбивает автомат: это сработал автоматический тепловой расцепитель, чтобы защитить электропроводку.
Существует два способа решить эту проблему:
- Самый простой способ (и самый рекомендуемый электриками) – это поочередно включать электрические приборы в сеть, чтобы избежать перегрузок. Например, если у вас установлен автомат на 16А, он способен «выдержать» нагрузку в 3,5 КВт;
- Можно заменить автоматический выключатель более мощным, например, установить устройство на 25А. Автомат больше не выбивает, поскольку он рассчитан на нагрузку в 5,5 КВт. Но такой способ решения проблемы применяется только в том случае, если старая проводка была поменяна на более мощное сечение (минимум 2,5 квадрата для медных жил).
Обратите внимание! Если произошло отключение по перегрузке, повторно включить автомат можно будет только спустя некоторое время, когда остынет тепловой расцепитель
Произошло короткое замыкание
Еще одной распространенной причиной, по которой выбивает автомат – это короткое замыкание. КЗ может возникнуть по нескольким факторам и в различных местах. Разберемся в этом вопросе детально.
Короткое замыкание в электроприборах обнаружить очень легко. Обычно, если в любом электрическом приборе произошло короткое замыкание, он перестает работать. Также показателем является почерневший корпус или оплавленные провода. В этом случае достаточно отключить прибор от сети и включить автомат, он выбивать не будет.
Если же явных признаков КЗ нет, следует отключить все электроприборы. Включив напряжение, поочередно включить потребители. При включении замкнутого прибора в сеть, автомат снова выбьет или обнаружится, что потребитель неисправен.
Если все нормально, попробуйте включить освещение в каждой комнате. Случается, замыкает патрон или лампочка, поэтому выбивает защиту.
Короткое замыкание в электропроводке
Если вышеописанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке. Найти место КЗ в проводке, особенно если она скрытая, будет гораздо сложнее. Для этого нужно прозвонить каждую линию мультиметром. Но для начала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего происходит короткое замыкание.
При проверке распределительных коробок и розеток, нужно в первую очередь обращать внимание на оплавленную проводку, оголившиеся концы или разболтавшиеся контакты. Такие недостатки нужно устранить: концы надежно заизолировать, а все контакты подтянуть
Вышел из строя автоматический выключатель
Не стоит исключать ситуацию, когда сам автомат вышел из строя, такое тоже случается. Причиной этому может стать заводской брак конструкции или механическое повреждение корпуса. Бывают случаи, когда просто нужно подтянуть контакты на самом приборе, которые со временем отжались. Если это не помогло, замените автомат аналогичным по номинальному току. Это сделать довольно просто, и не займет много времени. Если отключения прекратились, значит, причину удалось найти и устранить.
Вот, пожалуй, и все факторы, приводящие к тому, что выбивает автоматический выключатель. Их не очень много, но вызвать отключение может любая. Напомним, что если произошло срабатывание защиты, во избежание более серьезных последствий, не стоит откладывать ревизию электрической сети на потом.
Выбивает автомат из-за повреждения самого автомата
Данный случай довольно не такой уж и редкий как может показаться. Здесь автомат отключается по причине брака или некачественных деталей. Особенно распространен вариант, когда производитель не выдерживает параметры теплового расцепителя. И автоматический выключатель на 25А, эти самые 25А не держит, а отключается при меньших токах — 20-24А. Проверяется это все токоизмерительными клещами путем замеров фактической нагрузки. А если такого прибора нет в наличии? Тогда можно временно переключить провода с подозрительного автомат на другой рабочий. И заново все проверить под нагрузкой. Но вообще главный здесь совет может быть один — приобретать продукцию качественных производителей.
Наверняка большинству наших читателей знакома ситуация, когда дома отключается электричество, ног при этом у соседей с этим все в порядке. В первую очередь нужно проверить автоматические выключатели, установленные в распределительном щите. Чаще всего именно их отключение становится причиной обесточивания домашней сети. В этой статье мы поговорим о том, почему в квартире или доме выбивает автомат
Причины этого явления могут быть разными, и важно знать их, чтобы не допустить неприятных последствий, связанных с выходом из строя электроприборов или возгоранием проводки
Шаг №3 — Освещение
Лучше начать с освещения. В какой-нибудь люстре запросто может оказаться закоротивший патрон.
В светодиодных светильниках зачастую повреждается трансформаторный блок питания на 12V.
При повторной сработке автомата выкручиваете все лампочки в неисправном светильнике и осматриваете его более детально. Если починить сами не в силах, в крайнем случае можете отключить данную люстру и подать напряжение в остальные комнаты.
Когда при включении света ничего не выбило, переходите к более сложному и мощному оборудованию.
Ошибка! Обратите внимание – в аварийной ситуации, оставшиеся приборы не рекомендуется включать под напряжение, путем “втыкания” их вилки в розетку. Такой запуск в работу неисправного оборудования плохо закончится как для розетки, так и для вас
Такой запуск в работу неисправного оборудования плохо закончится как для розетки, так и для вас.
Посмотрите, что происходит в автомате при его срабатывании от короткого замыкания в отходящей линии.
А теперь представьте, что вы все это дело замыкаете через розетку, которая не имеет ни дугогасительных камер, ни других защитных элементов.
Поэтому, чтобы все сделать максимально безопасно, заново выключаете автомат в щитовой, без напряжения засовываете вилку от прибора в розетку, и только потом опять включаете автомат.
Последовательно проделываете такую операцию со всем ранее отключенным эл.оборудованием. На неисправном приборе выключатель у вас опять сработает и выбьет.
Так вы и узнаете изначальную причину аварийного отключения.
Причины, по которым выбивает автоматический выключатель
Таких факторов может быть несколько, подробно разберемся с каждым из них.
Превышена допустимая нагрузка
Каждый автомат имеет свои характеристики, которые отражаются на его корпусе. Один из таких показателей – номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время выбивает автомат: это сработал автоматический тепловой расцепитель, чтобы защитить электропроводку.
Существует два способа решить эту проблему:
- Самый простой способ (и самый рекомендуемый электриками) – это поочередно включать электрические приборы в сеть, чтобы избежать перегрузок. Например, если у вас установлен автомат на 16А, он способен «выдержать» нагрузку в 3,5 КВт;
- Можно заменить автоматический выключатель более мощным, например, установить устройство на 25А. Автомат больше не выбивает, поскольку он рассчитан на нагрузку в 5,5 КВт. Но такой способ решения проблемы применяется только в том случае, если старая проводка была поменяна на более мощное сечение (минимум 2,5 квадрата для медных жил).
Обратите внимание! Если произошло отключение по перегрузке, повторно включить автомат можно будет только спустя некоторое время, когда остынет тепловой расцепитель
Произошло короткое замыкание
Еще одной распространенной причиной, по которой выбивает автомат – это короткое замыкание. КЗ может возникнуть по нескольким факторам и в различных местах. Разберемся в этом вопросе детально.
Короткое замыкание в электроприборах обнаружить очень легко. Обычно, если в любом электрическом приборе произошло короткое замыкание, он перестает работать. Также показателем является почерневший корпус или оплавленные провода. В этом случае достаточно отключить прибор от сети и включить автомат, он выбивать не будет.
Если же явных признаков КЗ нет, следует отключить все электроприборы. Включив напряжение, поочередно включить потребители. При включении замкнутого прибора в сеть, автомат снова выбьет или обнаружится, что потребитель неисправен.
Если все нормально, попробуйте включить освещение в каждой комнате. Случается, замыкает патрон или лампочка, поэтому выбивает защиту.
Короткое замыкание в электропроводке
Если вышеописанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке. Найти место КЗ в проводке, особенно если она скрытая, будет гораздо сложнее. Для этого нужно прозвонить каждую линию мультиметром. Но для начала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего происходит короткое замыкание.
При проверке распределительных коробок и розеток, нужно в первую очередь обращать внимание на оплавленную проводку, оголившиеся концы или разболтавшиеся контакты. Такие недостатки нужно устранить: концы надежно заизолировать, а все контакты подтянуть
Вышел из строя автоматический выключатель
Не стоит исключать ситуацию, когда сам автомат вышел из строя, такое тоже случается. Причиной этому может стать заводской брак конструкции или механическое повреждение корпуса. Бывают случаи, когда просто нужно подтянуть контакты на самом приборе, которые со временем отжались. Если это не помогло, замените автомат аналогичным по номинальному току. Это сделать довольно просто, и не займет много времени. Если отключения прекратились, значит, причину удалось найти и устранить.
Вот, пожалуй, и все факторы, приводящие к тому, что выбивает автоматический выключатель. Их не очень много, но вызвать отключение может любая. Напомним, что если произошло срабатывание защиты, во избежание более серьезных последствий, не стоит откладывать ревизию электрической сети на потом.
Автоматический выключатель бытовой электросети – устройство, назначение, принцип работы

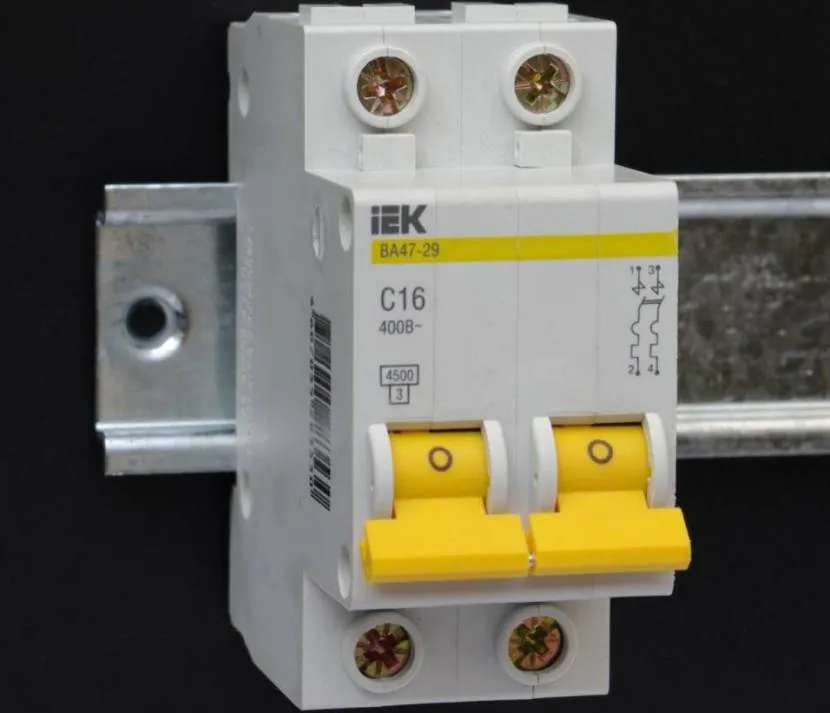

Стандартный бытовой автоматический выключатель представляет собой компактный модуль прямоугольной формы. На тыльной его части расположен специальный паз с защелкивающимся механизмом – для крепления на DIN-рейку. С передней стороны имеется выключатель и информация об эксплуатационных параметрах прибора. В верхней и нижней частях размещены клеммы, оснащенные винтовыми зажимами, для крепления проводников домашней электросхемы.
Бытовые модели имеют от 1-ой до 4-х пар контактов и соответствующее им аналогичное количество полюсов. При этом сфера их применения напрямую определяется этими параметрами. Так, 2-полюсные экземпляры устанавливаются в однофазной бытовой сети на 220 В на входе, 1-полюсные – на отдельной линии, а 3-4-полюсные – на двухфазные схемы, рассчитанные на работу под 380 В.
В назначении прибора выделяются три основные задачи:
Преднамеренное выключение питания.
Осуществляется вручную с помощью выключателя на корпусе прибора. Функция применяется, когда необходимо обесточить отдельную ветку или всю сеть дома в случае проведения ремонта, монтажа проводки и прочих работ, так или иначе задевающих электросхему.

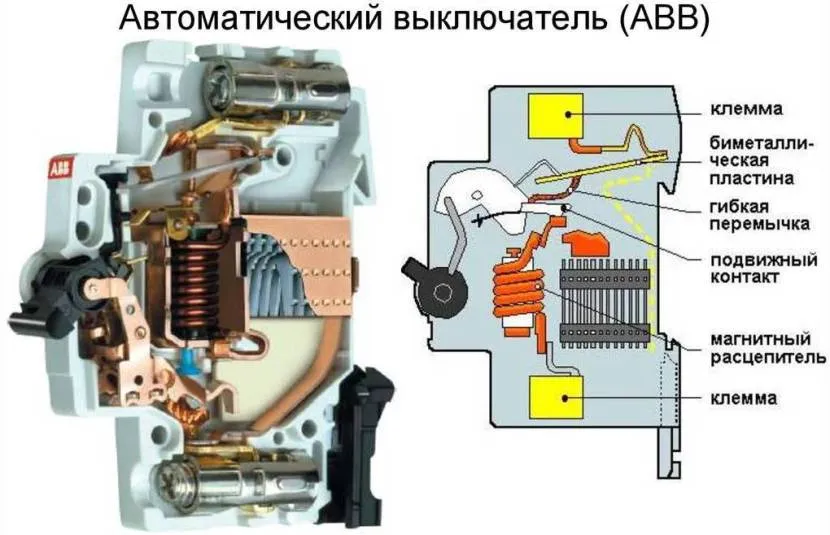

Схема устройства автоматического выключателя Источник strojdvor.ru
По мере выполнения всех работ, рычажок устройства просто переводится в рабочее состояние. После этого в сеть возобновляется подача электричества.
Автоматическое отключение при возникновении короткого замыкания.
В данном случае причиной, почему выбивает автомат в щитке, является значительное превышение силы тока в цепи свыше допустимого значения. Возникает такая ситуация, когда фаза и нулевая жила соединяются без нагрузки.
В результате мгновенно срабатывает электромагнитный разъединитель цепи. При отсутствии такого предохранителя электропроводка, а вместе с ней изоляция и все находящиеся рядом горючие материалы моментально бы воспламенялись, что, однако, иногда и происходит.
Выключение в случае перегрузки.
Автомат также будет выключаться, когда значение потребляемого тока существенно превышает номинал. Наблюдается такое явление, когда к сети подключено слишком много электроприборов, потребляющих электричества больше, чем допустимо электросхемой.

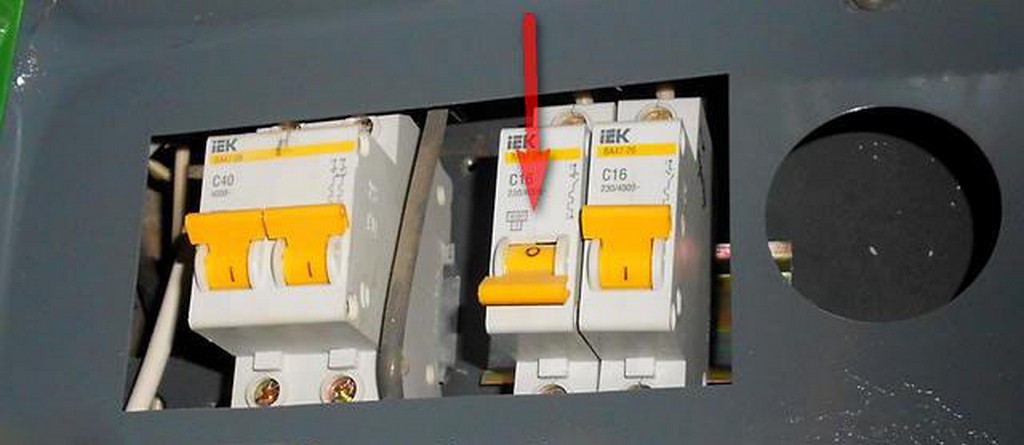

При перегрузке сети автомат переключается в положение «О» Источник stroyka-electro.ru
В таком случае размыкание происходит за счет движения чувствительного к нагреву механизма на базе биметаллической пластины. Однако в отличие от выше приведенного защитного механизма, срабатывание этого узла происходит не мгновенно, а по мере достижения уровня нагрева проводника до критического значения.
Заключение
В этом материале мы разобрались с тем, какими причинами, кроме чрезмерного нагревающегося кабеля, может быть вызвано срабатывание защитного автомата. Теперь вы знаете, что нужно делать, когда перегорает лампочка с одновременным отключением защитного устройства, а также как устранить неисправность при перегорании проводки внутри электрического элемента или в случае выхода из строя бытового прибора.
В любой квартире хотя бы раз в год выбивают автоматические пробки. Если пробки или автомат выбивается очень редко, то это нельзя назвать нормальным, но вполне естественным – можно. Данную статью мы посвятим тому, если у вас автоматы стало выбивать очень часто. Давайте же узнаем, почему выбивает пробки и автомат, и как решить эту проблему.
Почему выбивает автомат на счетчике
Автомат или пробки на входе электропроводки в квартиру выбивает по нескольким причинам. Самой распространённой причиной является перегрузка электропроводки либо же автомата или счётчика. То есть, если электрические приборы, которые находятся в вашей квартире, работают одновременно, и их общая нагрузка превышает допустимую пропускаемую нагрузку проводки, а также автоматов или пробок, то последние могут выбивать.
Почему выбивает пробки при включении стиральной машины и другой техники? Это довольно распространённая ситуация, когда включив стиральную машину, в квартире выбивает свет – типичный пример перегрузки проводки или пробок. Выбивать свет может не только при включении стиральной машины, но и электрического чайника, утюга, водонагревательного бака, кондиционера и другой мощной техники.
Также выбивать свет может при неисправности электроприборов, замыкании проводки, при выходе из строя автомата и пробок.
Хотя это и относится к редким, а не частым причинам выбивания пробок и автоматов, но, тем не менее, может случиться и так, что из-за частых и больших перепадов напряжения может выбивать свет в квартире.
Что делать если выбивает автомат и пробки
Итак, если у вас выбивают пробки или автомат – проанализируйте, что этому предшествовало. Если незадолго до этого мерцал свет в квартире, то причиной выбивания света стал перепад напряжения, на подстанции. Когда свет мерцает только у вас в квартире, а у соседей нет, то проблема видимо в проводке – проверьте её.
Если пробки выбивает при включении нового мощного электроприбора, но при этом данный прибор полностью исправлен, то, скорее всего, причина кроется в недостаточной мощности электрического автомата или пробок.
Наиболее частой причиной выбивания автоматов и пробок является их недостаточная мощность или выход из строя. Если автомат или пробки вышли из строя, то их необходимо заменить на такие же. Когда свет выбивает из-за купленной новой техники, то, наверное, проблема заключается в низкой пропускной способности пробок или автоматов. Для этого купите данный предохранитель с большим амперажем, но не более 16 Ампер, если в вашей квартире старая проводка, иначе она может сгореть.
Нередко возникает ситуация, когда отключается один из автоматических выключателей в квартирном щитке. Не углубляясь в решение данной проблемы, многие ограничиваются заменой автоматического выключателя на больший по номиналу аппарат. В результате это может повлечь за собой более негативные ситуации – повреждение той части электропроводки, которая запитана от данного защитного аппарата. Как правильно поступить в данном случае, чтобы избежать возникновения негативных ситуаций? Об этом поговорим в данном материале.
Для того чтобы найти способ решения данной проблемы следует в первую очередь определить причину отключения автоматического выключателя. Автоматический выключатель по определению предназначен для защиты электропроводки от аварийных режимов – перегрузки или короткого замыкания. То есть данный защитный аппарат автоматически размыкает цепь в случае превышения допустимого тока нагрузки (перегрузка) или возникновению повреждения в схеме электропроводки или на одном из включенных в сеть бытовых электроприборов (короткое замыкание).
