Базовые правила подключения кухонной техники к электросети

Схемы электрических соединений

Иной раз нужно уметь читать электрические схемы. При подключении может понадобиться выяснить цвет провода, проверить правильность соединений и проч. Схема может быть наклеена на заднюю панель электрической печи либо находится в наборе документов, прилагаемых к машине. Подобные же схемы присущи и варочным панелям.

На схеме обозначен каждый компонент. Вы увидите универсальные символы и сокращенное обозначение цветов рядом с каждым проводом. Например, R – красный, Y – желтый. Цвета проводов с дефисом обозначают двухцветные провода (желто-зеленый, красно-желтый и т.д.). Всегда учитывайте цветную маркировку жил, это исключит ошибки монтажа.

Некоторые рекомендации по расшифровке:

• если вы увидите линии внутри пунктирного треугольника, это обозначает провода и соединения, проходящие внутри таймера или другого блока выключателей. Есть схемы, где такие провода обозначены более толстыми линиями, чем остальные;
• маленькие белые кружки – это контакты;
• маленькие черные кружки – участки, где один провод подключен к другому. Если на схеме провода пересекаются без черной точки, они не соединяются;
• буквами или цифрами обозначаются переключатели.

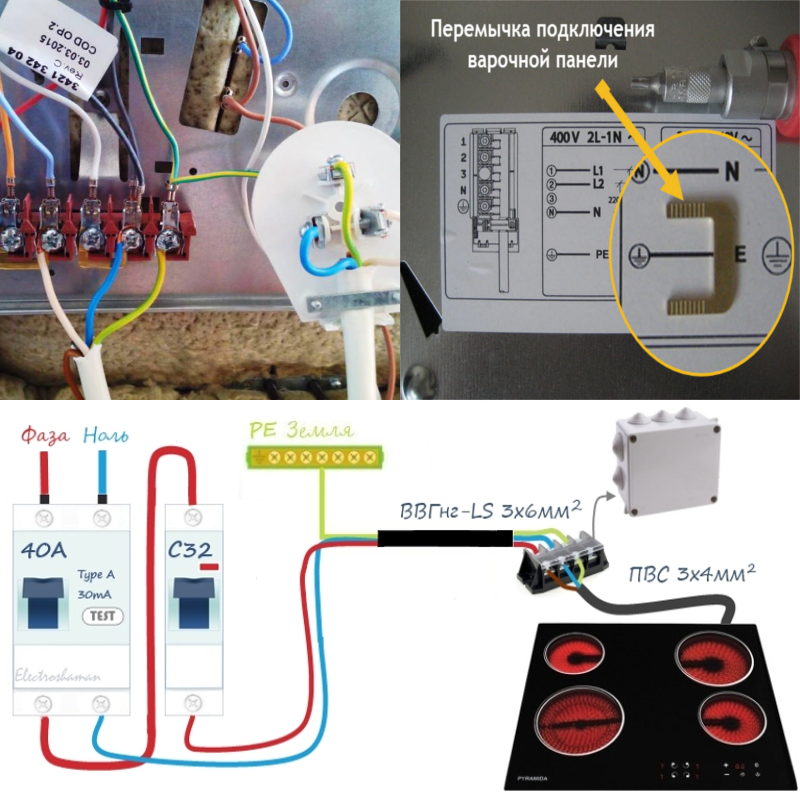

Однофазное подключение

Это самый распространенный вариант, который встречается в многоэтажных и прочих жилых домах. Согласно схеме, первая, вторая, третья клеммы (L1, L2, L3) соединяются перемычкой. К одной из клемм подключается фаза, – провод черного, серого либо коричневого цвета. Перемычки входят в комплект или изготавливаются из медной проволоки сечением 6 мм2. Если вы будете делать перемычки самостоятельно, используя гибкий провод, для обеспечения лучшего контакта используйте изолированные кольцевые или вилочные наконечники – НКИ или НВИ. Опрессовка проводится при помощи пресс-клещей.

Четвертая и пятая перемычки соединяются подобным образом. Сюда подводится ноль – провод синего или голубого цвета. К оставшейся шестой клемме подключается земля – желто-зеленый провод. Болты клемм должны быть хорошо затянуты. Если соединение будет некачественным, они могут обгореть и возрастет опасность возгорания.

Если предусмотрено подключение через силовую розетку действуют так:

• фазная жила подается на клемму L;
• ноль идет на клемму с маркировкой N;
• земля пускается на клемму с маркировкой РЕ, либо обозначенную рисунком заземления, либо – earth.

Тоже самое должно быть проведено на вилке.

Двухфазное подключение

Такой тип встречается реже, но подключение не является более сложным.

Разводка проводов будет такой:

• на клеммы L1 L2 через перемычку подводится первый фазный провод (желтый);
• на L3 – второй (красный);
• на N1 N2 – через перемычку ноль (голубой или синий);
• на РЕ – землю (желто-зеленый).

Трехфазное подключение

Такой тип чаще встречается у владельцев коттеджей и частных домов. В данном случае питающие провода состоят из пяти жил. Напряжение между фазами и нулем равно 220 В, между фазами – 380 В.

Разводка проводов осуществляется следующим образом:

• на клемму L1 отводится первый фазный провод (желтый), на L2 – второй (зеленый), на L3 – третий (красный);
• на клеммы N1 N2 – ноль через перемычку;
• на клемму РЕ – земля.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя). Ставите на место рамку или декоративную крышку

Ставите на место рамку или декоративную крышку.

Требования к электропроводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда

Однако современные требования иные, поэтому понадобится прокладка нового кабеля. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения). Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения). Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

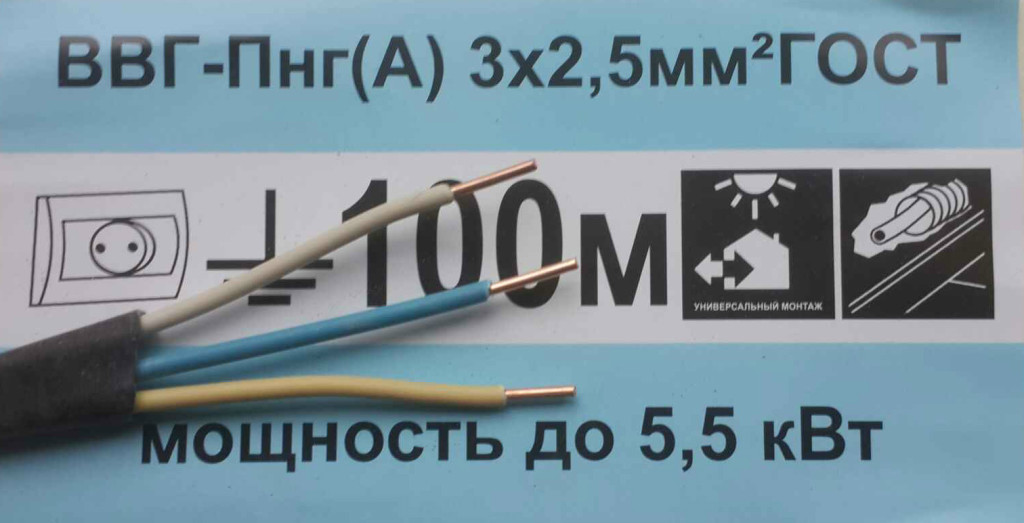

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Советы по правильному объединению электроточек

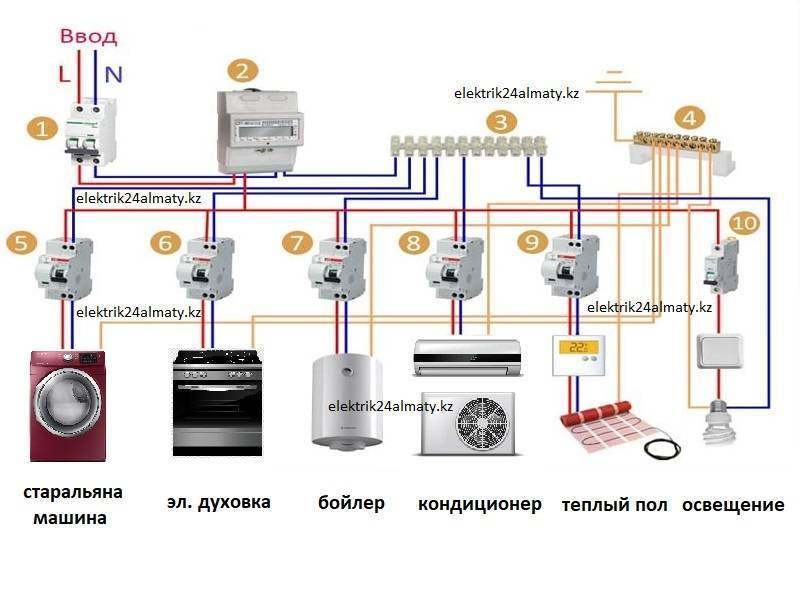

Для создания эффективной разводки в квартире, необходимо распределить различные направления и объединить группы электроточек на этих направлениях.

Так, для прокладки электропроводки от электрического щита стоит выделить следующие линии:

• освещения на жилые комнаты, кухню и коридор;
• электроснабжения на жилые комнаты;
• отдельного электроснабжения на кухню;
• освещения и электроснабжения для ванной и туалета;
• отдельную силовую линию для электроплиты и приборов потребляющих большую мощность.

На каждую группу необходимо будет установить специальное устройство защитного отключения, которое своевременно отключит конкретную линию, что убережет проводку и питающуюся от нее технику от повреждения.

При объединении электроточек обязательно стоит использовать распределительные коробки, так как они, прежде всего, являются одним из способов изоляции соединений.

Стоит отметить, что подключение электрического щитка к линиям электропередач в квартире следует обязательно доверить электрикам управляющих компаний, поскольку эти работы должны выполняться исключительно специалистами в соответствии с требованием законодательных документов.

Основные требования

Установка и правильное подключение электрической плиты может не получиться, если не соблюдать специальные правила по установки электрических бытовых приборов.

В условиях современной городской квартиры все работы выполнить легко — там строители уже установили специальную розетку или раздаточную коробку. Это значительно экономит время и позволяет быстрее подключить электрическую плиту. А вот домовладельцам частных строений или жильцам старых квартир все надо будет делать самостоятельно, в точности соблюдая рекомендации, чтобы установка и последующее подключение к домашней сети электрической плиты было выполнено на профессиональном уровне.

Необходимые для проведения работ материалы:

• трехжильный кабель с сечением 4—6 мм — это зависит от его длины: чем длиннее, тем толще сечение, чтобы выдерживать напряжение;
• отдельный автомат в щиток, чтобы правильно подключить бытовую технику (его покупают на 32 или 40А, что зависит от сечения кабеля);
• УЗО — устройство защитного отключения, которое охраняет дорогую технику от перенапряжения;

УЗО и автомат отключения — это обязательные составляющие принципиальной схемы подключения электроплиты, независимо от ее модели. Именно они уберегут вашу помощницу от довольно частых перепадов напряжения в городской электрической сети. Устанавливают их на одну монтажную рейку обязательно до счетчика, при этом номинальное значение УЗО всегда больше автомата. Также необходимо сделать рядом с домом заземление.

Обязательные общие вопросы

Главное – все работы с электричеством проводятся по нормам ПУЭ и с опорой на инструкцию производителя вашей электрической плиты. В обратном случае вы получите нерабочую технику и потерю гарантийных обязательств.

Сегодня электрические плиты поставляются без шнура. Это продиктовано не жадностью производителей, просто теперь потребитель вправе сам выбрать оптимальный способ подключения. Первый вариант – использование клеммных колодок, то есть, без установки розетки. Второй – устройство силовой розетки и вилки. Для любой машины нужен отдельный автомат, УЗО.

Общие требования к подключению сводятся к следующему:

• для однофазного питания используется медный трехжильный кабель (земля РЕ, фаза L, ноль N). Сечение выбирается с опорой на длину. Как правило, это 4 или 6 мм2;
• для трехфазного берется пятижильный питающий кабель идентичным сечением (три фазы – А, В, С, ноль – N, земля РЕ);
• отдельный автомат устанавливается в электрощитке;
• устанавливается устройство защитного отключения;
• в обязательном порядке требуется заземление;
• если вы хотите уберечь технику от скачков напряжения, установите в цепь защитное реле.

Замечу, что действующие нормы говорят о том, что сечение питающего кабеля не может быть ниже 6 мм2 для однофазной сети. На практике оно может варьироваться в большую или меньшую сторону. Это зависит от мощности прибора, поэтому можно выбирать между 4 и 6 мм2. В случае с трехфазной сетью требуется не ниже 2.5 мм2, – тут вариаций нет. Такой кабель спокойно выдерживает нагрузки вплоть до 16.4 кВт, что актуально практически для любой электрической плиты.

Более надежным способом считается соединение через клеммы плиты. Тут наблюдается минимальное количество точек контакта, что работает на высокую надежность. Но, отключение машины будет возможным только в щитке. Примерно такая же ситуация складывается с использованием клеммной коробки, но тут будет больше точек соединения.

Замечу, что основная часть электрического оборудования работает на напряжении 220 В. Для проверки напряжения в электрической розетке можно подключить мелкую бытовую технику, например, фен или настольную лампу. Если там нет напряжения, это сразу станет понятно. Если проверяется напряжение в 380 В применяйте вольтметр.

При сращивании проводов, следует помнить, что речь идет об очень высоких температурах. Изоляция обычных проводов и разъемов будет плавиться в подобных условиях. Следует использовать термостойкие соединения, стекловолоконную изоляцию и провода, фарфоровые изоляторы, специально предназначенные для этих целей.

Установка варочной панели в столешницу своими руками

Если квартира подключена к газу, то приобретенная варочная поверхность будет нуждаться только в подключении электрического пьезоподжига. Его потребляемая мощность невелика и достаточно будет обычной 6-ти амперной розетки.

В том случае, если газа все-таки нет, то придется готовить на электричестве. Тогда потребляемую мощность и требования по необходимым электроустановочным изделиям нужно будет найти в паспорте оборудования.

Розетку размещают под столешницей кухни, за духовым шкафом, или как раньше его называли – за духовкой.

Инструмент

Для установки и закрепления варочной поверхности понадобятся:

• электролобзик,
• дрель со сверлом по дереву на 10 мм,
• отвертка или шуруповерт,
• инструмент для разметки (линейка или рулетка),
• карандаш.

Если производитель кухни не предусмотрел отверстия под установку варочной поверхности, тогда придется сделать его самому:

Как правильно подключить варочную панель к электросети

1. Первым шагом будет разметка будущего выреза. Сейчас производитель в комплект поставки добавляет бумажный шаблон или чертеж на внутренней поверхности упаковки или коробки с размеченным местом установки. В таком случае, разместите шаблон точно на оси кухонного шкафа и карандашом отметьте место выреза.

Если шаблона нет, тогда переверните вверх дном панель и положите его на столешницу. Карандашом обведите панель. Уберите панель и отметьте будущую линию выреза на 3-5 мм внутрь от отмеченного габарита поверхности, проверив, нет ли на самой поверхности детали, которая будет мешать установке при таком вырезе.

2. Просверлите отверстие рядом с линией выреза так, чтобы край отверстия не заходил за нее.
3. Лобзиком с мелкозубным лезвием вырежьте отверстие в столешнице.
4. Обработайте поверхность спила гидрофобным средством, чтобы исключить при попадании воды рассыхания столешницы.
5. Установите варочную поверхность на место, не забыв включить предварительно прикрученную вилку на питающий провод в розетку.
6. Затяните отверткой или шуруповертом крепежи варочной поверхности, как указано в инструкции по установке изделия. Если в комплекте поставки предусмотрена уплотнительная прокладка, не забудьте и про нее.

https://www.youtube.com/watch?v=J9ydEYMJ1qM

Разновидности схем разводки электрики

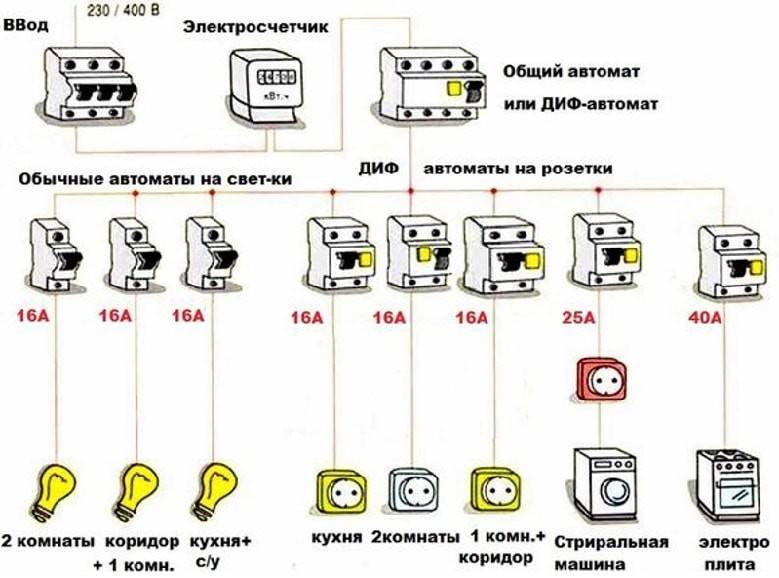

Существует три вида схем разводки электрической проводки в квартире:

• В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
• Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
• Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

1. Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
2. Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
3. Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
4. Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

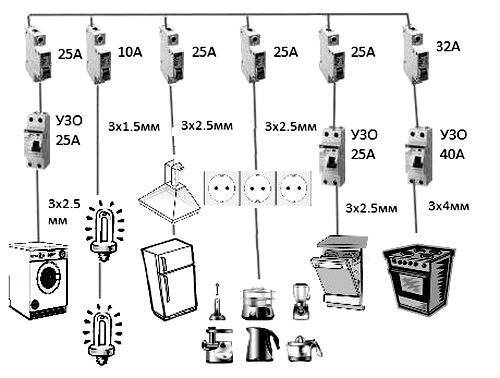

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

• Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
• Для варочной панели также нужна отдельная питающая линия.
• Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток  среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

• Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
• Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
• Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
• Для стиральной машины, посудомоечной машины, измельчителя отходов  нужно взять кабель 3 × 2,5мм².
• Таким же кабелем (3 × 2,5 мм²)  нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы  розеток  среднего уровня, для  холодильника, микроволновой печи, освещения и измельчителя отходов  с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

• Холодильник 200Ватт,
• Измельчитель 400Ватт,
• Микровалновка 2000Вт,
• 6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
• Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

Однофазное самостоятельное подсоединение

В обычной городской квартире подсоединение делают к сети 220V. Фазу подводят к первым трем клеммам, которые соединяют перемычками. К следующим двум подсоединяют нейтраль. К последней – заземление.

Стандартное подключение к однофазной сети

С помощью представленной информации несложно выяснить, каким кабелем подключить новую электроплиту и выполнить монтажные операции без ошибок. Кроме базовых правил, обязательно следует учитывать особенности конкретных моделей техники, горючесть строительных конструкций. При модернизации старых строений оформляют разрешение в местном отделении энергонадзора с подготовкой профессионального проекта.

Возможности бытовой электросети

Чтобы не случилось беды, нужно знать возможности домашней бытовой электросети и содержать в порядке ее составные части. Необходимо помнить, что если в квартире установлены розетки советского периода, то они, как правило, рассчитаны на максимальную нагрузку 6 А. Современные розетки европейского типа выпускаются в двух вариантах – на ток до 10 А и на ток до 16 А. Часто бывает, что старые советские розетки заменяют розетками европейского стандарта. Это допустимо, если сечение проводов способно выдержать указанный ток. В противном случае, при большом токе квартирная проводка может нагреваться. Неясные вопросы успешно решит дежурный электрик жилищно-коммунального хозяйства.

Провод и его сечение

Чтобы правильно подключить автомат – рекомендовано уложить отдельный кабель, сечение которого составляет минимум 2.5 кв.м. Провод заземления соединяют и с самим корпусом автомата и непосредственно с самой розеткой – это обеспечит двойную защиту и максимум безопасности.

Немаловажное внимание стоит уделить месту контакта провода с розеткой и дифавтоматом – важно соблюдать и применят максимальную площадь контакта. В таком случае увеличивать само сечение провода – попросту нецелесообразно.

В завершении стоит отметить – розетка, как и защитный прибор от перепадов электроэнергии должны располагаться в доступном и открытом месте для того, чтобы была возможность быстро отключить автомат от сети в случае его возгорания или же иной неполадки.

В завершении стоит отметить – розетка, как и защитный прибор от перепадов электроэнергии должны располагаться в доступном и открытом месте для того, чтобы была возможность быстро отключить автомат от сети в случае его возгорания или же иной неполадки.

Схема в помощь!

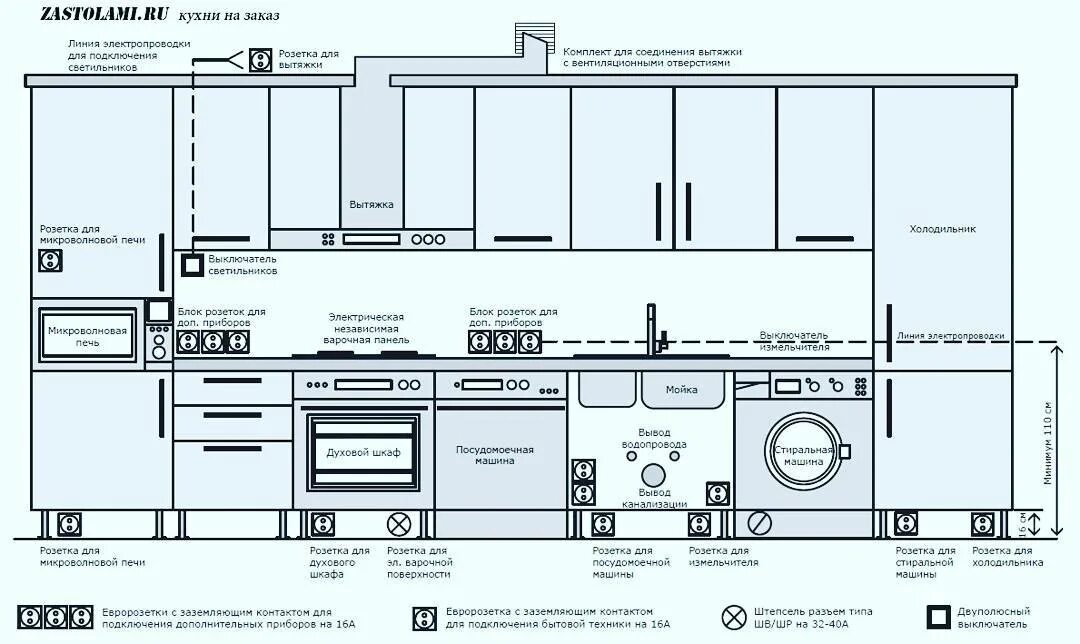

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html

Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения

К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

• Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
• На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
• Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
• Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Розетка и вилка

Если для варочной панели кабель не будет подводиться напрямую, необходимо установить отдельную розетку. Пользоваться техникой и обслуживать ее удобнее при наличии вилки, особенно когда приходится делать влажную уборку. На это время прибор обязательно обесточивают. При отсутствии розетки приходиться отключать, а потом опять включать автомат.

Устанавливают розетку на удобной высоте. Специалисты советуют сделать так, чтобы она находилась от пола на расстоянии до 90 см. Подрозетник не должен быть на одинаковом уровне с техникой. Его размещают слева или справа от панели. Если предстоит поставить духовой шкаф, то розетку для него надо ставить ниже его уровня. Очень близко к поверхности пола делать запрещается, всегда существует вероятность прорыва водопровода.

Какая розетка у варочной панели должна быть? Приборы небольшой мощности (до 3.5кВт), такие в основном оснащены двумя конфорками, разрешено подключать через евророзетку и соответствующую ей вилку. Но скорее всего она будет сильно греться, все время работая на свою обычную мощность 16 А. Также если был взят провод 3-6 мм2, будет сложно его завести на контакты вилки. Потому лучше всего воспользоваться специальной розеткой до 40А и вилкой для электрических плит.

Перед тем как остановить свой выбор на конкретном виде варочной панели, нужно грамотно рассчитать электрическую проводку, купить нужные кабель, вилку и розетку, которые смогут выдерживать существенные нагрузки. Не забыть приобрести устройство защитного отключения. В отличии от новостроек в старых домах провода не рассчитаны на большое количество бытовой техники и их мощность. В результате неправильной эксплуатации варочной панели постоянно срабатывает автомат. Если же будет поставлено УЗО с завышенным номиналом, это приведет к сильному нагреванию проводов, может случиться пожар. Обязательно наличие в распределительном щите контура заземления.

При грамотном выборе вилки и розетки для варочной панели и их подсоединении техника будет работать без перебоев, безопасность использования гарантирована. Все работы, связанные с электричеством небезопасны. Если у того, кто хочет самостоятельно подсоединить прибор к электросети, отсутствует уверенность в своих знаниях и умении правильно выполнить данную работу, стоит поручить ее опытному специалисту.
