Подключение электроплиты своими руками: схемы подключения в квартире

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

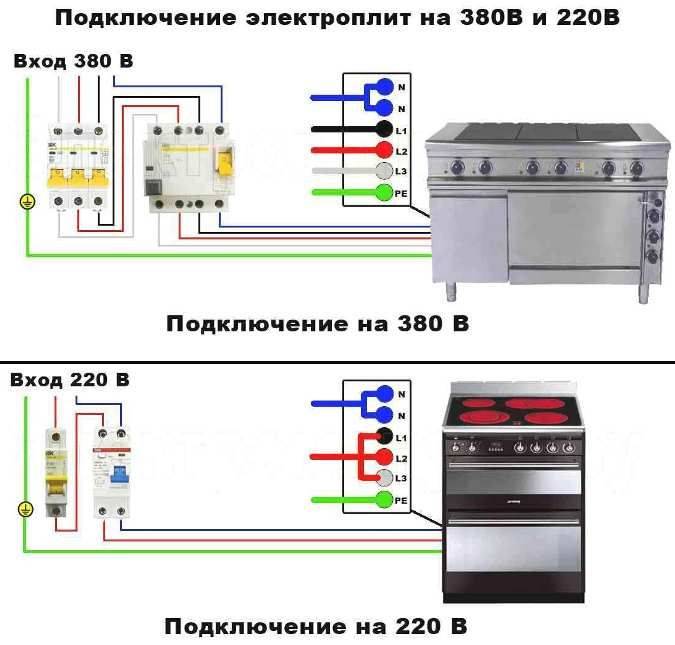

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

• при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
• для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
• электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
• розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Какая розетка нужна для духового шкафа

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.

Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.

Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.

Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.

Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

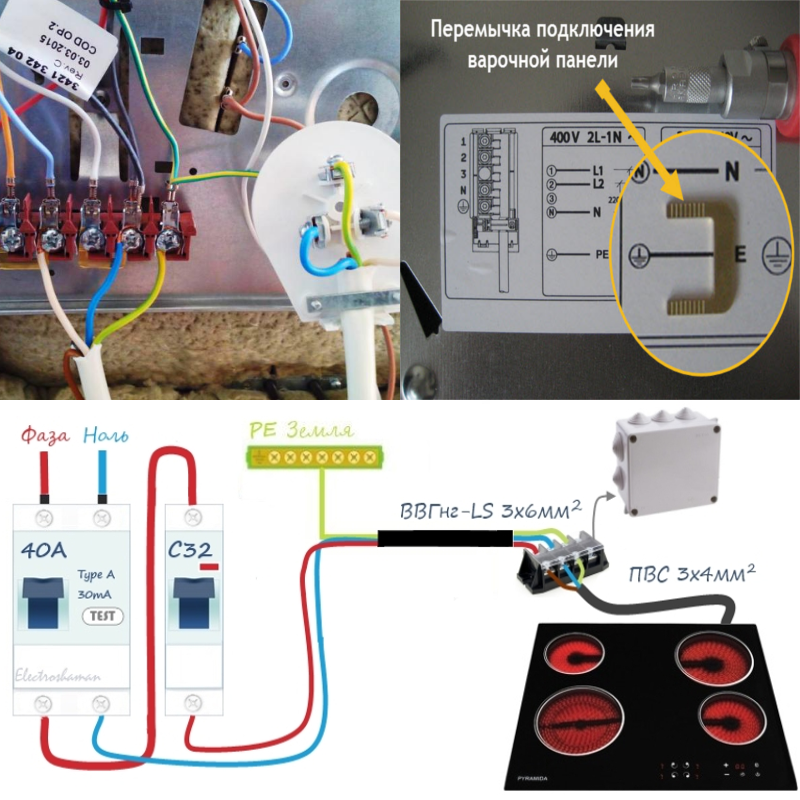

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.

Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного

Это важно

Будьте внимательны

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

• при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
• для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
• электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
• розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Прямое включение

Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети. Этот вариант считается наиболее безопасным из всех возможных. Это объясняется тем, что риск перегрева существенно снижен, ведь дополнительные соединения, которые могут этому способствовать, отсутствуют. Однако, если есть необходимость отдельного отключения, то в таком случае не обойтись без установки клеммной коробки или розетки.

Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети.

Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно

Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:. Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок. Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

Это интересно: Монтаж и устройство кессонного потолка: описываем развернуто

Требования к подключению электроплиты

Практически все электроплиты в независимости от разнообразия моделей и марок подключаются одинаково. Несущественна разница при включении электроплит на 220 и 380 В.

Основные требования:

• Необходимость прокладки отдельной электропроводной линии с использованием медного многожильного провода сечением от 6 мм для выдерживания значительных нагрузок;
• Снабжение линии вспомогательным автоматическим предохранителем в щитке мощностью от 25 до 40 А. При этом автоматическое устройство должно иметь параметр силы тока больше, чем этот же параметр электроплиты на 1 номинал для предотвращения критических нагрузок;
• Снабжение электролинии подсоединения дифференциальным автоматическим устройством либо аварийного отключения;
• Правильное включение производится напрямую при отсутствии комплектации силовым кабелем – тогда проводка протягивается от автоматического предохранителя к электроплите без дополнительных подсоединений, надежно и безопасно через клеммы для выдерживания больших нагрузок – это соединение не разъемно и обесточивание электроплиты осуществляется при отключении автомата, или через специально предназначенную для этого силовую розетку – при этом необходимо подведение заземления;
• Учитываются параметры – фаза, ноль и заземление.

Установка шнура питания

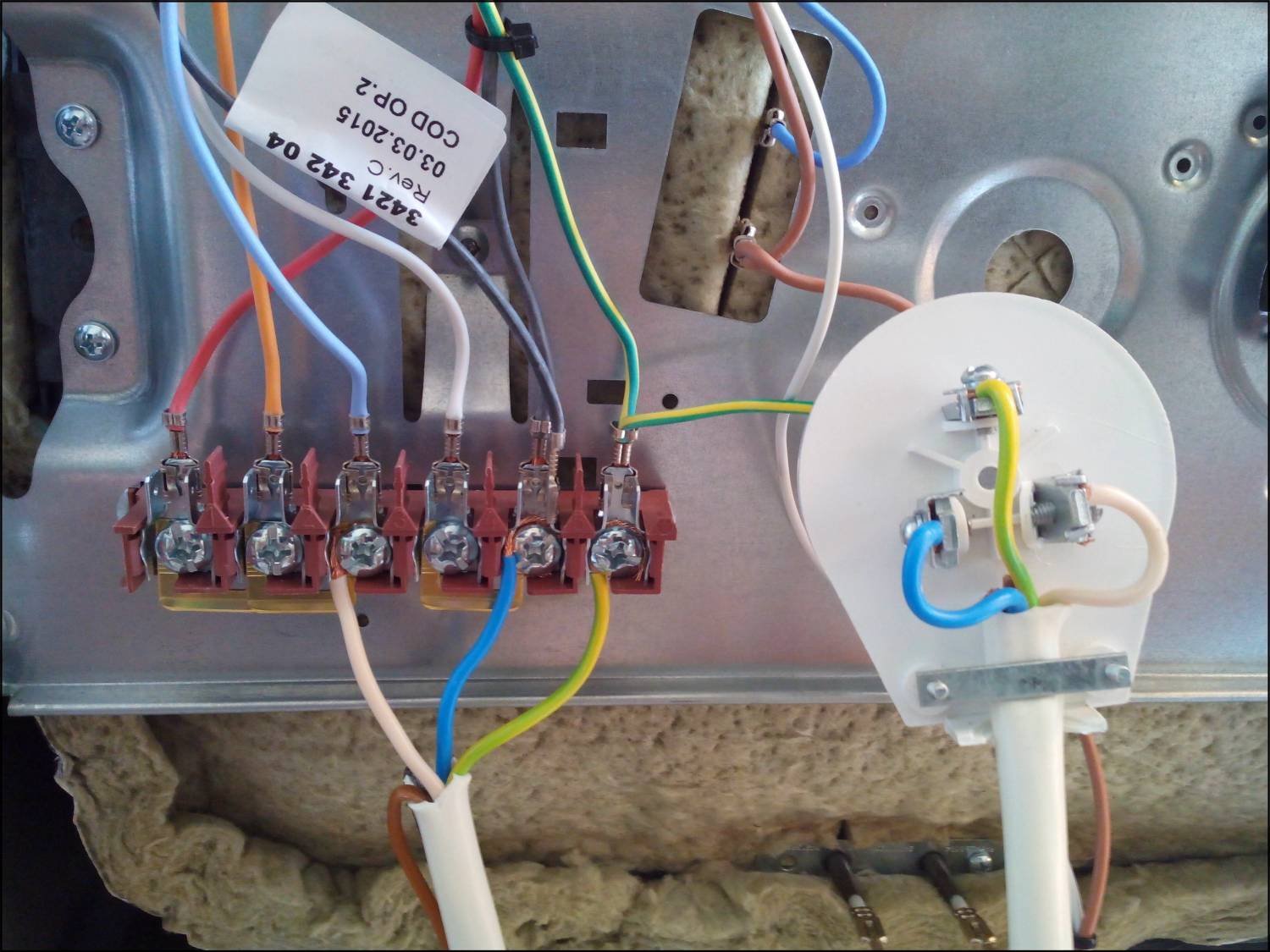

Открыть заднюю панель электрической плиты (рис. 9), которая прикреплена к ее задней поверхности винтами.

                      Подключение электроплиты Рис. 9

Сняв заднюю панель, увидим отверстия, предназначенные для проводки кабеля (рис. 10). Во избежание нежелательного движения проводов, кабель в отверстии должен быть в натяжении.

                   Подключение электроплиты Рис. 10

Дальше – снять медные предохранители. Если плита импортная, то над отверстием есть 4 точки для подключения: две для питания, одна нейтральная, одна заземление (рис.11). Нейтральная – расположена в центре, по бокам – два контакта сети и заземления. Если есть пластина, которая соединяет нейтральный контакт и заземление, то при однофазном подключении ее следует удалить. (При трехфазном не удалять).

                   Подключение электроплиты Рис. 11

Очень важно соблюдать расположения проводов, так как указывается в инструкции к плите. Перед закрытием панели, чтобы прикрепить питающий провод, все провода надежно затягиваются. Клеммы и разъемы имеют хрупкое строение, поэтому, во избежание повреждения их важно не допустить перетяжки. Прежде, чем подключить плиту – прикрепите заднюю панель

Какое напряжение в розетке для плиты?

Порядок установки розетки для электрической плиты Большая часть современных электрических плит рассчитаны на подключение их к сети напряжением 220 либо 380 В.

Сколько ватт в розетке для плиты?

Напряжение в сети всегда 220 Вольт, потому можно подсчитать наивысшую мощность розетки для электроплиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 умножить на 220 выходит 3520 Ватт либо 3,52 кВт.

Как подключить электрическую плиту к сети 220?

1. поставить перемычку между клеммами L1 и L2, L2 и L3,
2. подключить к L2 фазный провод — кофейного цвета;
3. бросить перемычку между клеммами N1 и N2;
4. подключить к N2 нейтральный провод — синего цвета;

Можно ли подключить электроплиту к обыкновенной розетке?

Что бы подключить электрическую плиту либо духовой шкаф мощностью до 3 кВт, полностью хватит обыкновенной проводки и самой обыкновенной розетки. Главное смотрите за тем, что бы на одну «жилу» проводов не было сразу подключено несколько массивных электроприборов, по другому при их одновременной работе будет срабатывать защита.

Сколько вольт идёт на плиту?

Плиту верно подключать на 380 вольт. В электротехнике существует величина измерения косинуса фи либо перекоса фаз. Плита имеет огромную мощность,потому при однофазовой схеме подключения происходит падение напряжения на питающей плиту фазе и увеличение на 2-ух других,другими словами перекос.

Какая мощность должна быть у электрической плиты?

Стандартные характеристики мощности электрической плиты

Электрическая плита с 2-мя металлическими нагревательными элементами в большинстве случаев имеет мощность 2000Вт, а аналогичное устройство с 4 элементами – от 5000 Вт. Если у четырехконфорочной плиты индукционный принцип нагрева, то значение будет начинаться от 10400 Вт.

Можно ли в личном доме установить электрическую плиту?

А вот установить электрическую плиту можно и без помощи других, принципиально только корректно смонтировать коммуникации. На данный момент есть разные варианты устройства проводки в доме: в доступных кабель-каналах, в штробах (закрытый вариант), под плинтусами и под панелями стенок (если они выполнены, к примеру, из гипсокартона).

Можно ли подключить плиту без заземления?

Можно ли подключать плиту без заземления? . Поэтому, если у вас нет заземления и отсутствует возможность прикосновения к открытым токопроводящим элементам варочной панели (ибо она «спрятана» в столешнице), то отсутствие заземления для вас полностью ничем не угрожает.

Как установить розетку под электрическую плиту?

1. Обесточить подводящий кабель и убедиться в отсутствии тока.
2. Используя перфоратор, сделать отверстие под стакан подрозетника.
3. Продеть в подрозетник питающий провод.
4. Зачистить концы жил от изоляции.
5. Присоединить жилы к разъемам на розетке.
6. Желто-зеленый провод заземления крепим в центре.

Что необходимо для подключения электрической плиты?

1. Черный провод (клемма с маркировкой 1) – Фаза
2. Синий провод (клемма с маркировкой N) – Ноль
3. Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Как подключить трехфазную плиту в однофазовую сеть?

Электроплита, обычно, трехфазная, для её подключения в однофазовую сеть входы L1, L2, L3 соединяют перемычками. Перемычка должна идти в комплектации электрической плиты, либо может быть сделана без помощи других из обрезка подключаемого провода.

Сколько стоит подключить электроплиту?

Стоимость на установку и подключение электрической плиты с подведением всех нужных коммуникаций в среднем составляет приблизительно 2200 рублей и впрямую находится в зависимости от количества материалов и дополнительных работ. Цена установки и подключения электроплиты с вашими материалами составит 1800 рублей.

Можно ли подключить комбинированную плиту к обыкновенной розетке?

Нет, довольно обыкновенной евророзетки на 16 Ампер. Подводящий кабель должен быть сечением более 1,75 мм2 (для меди). Для подключения комбинированный плиты непременно будет нужно особая розетка с заземлением.

Можно ли от розетки плиты выполнить разводку?

Согласно им, на питающую линию для электроплиты нельзя подключать дополнительные розетки, выключатели либо осветительные приборы. Для однофазовой сети применяется трехжильный провод сечением 6 мм 2 , а для трехфазной – пятижильный, но с наименьшим сечением. Подобрав верный провод, необходимо защитить его.

Что будет если спутать фазу и ноль при подключении плиты?

По имеющимся правилам любой из проводов в кабеле окрашен различным цветом: ноль – синий, земля – желтоватый либо зеленоватый, фаза – карий, черный либо красный. . При однофазовом подключении, если спутать фазу и ноль, ничего ужасного не случится.

Подключение электроплиты по различным схемам

Большинство современных производителей электроплит поставляют свои изделия в торговую сеть без комплектации сетевым шнуром. Это вызвано современными требованиями электробезопасности, которые подразумевают подключение приборов большой мощности безрозеточным методом – с использованием специальных клеммных колодок.

Этот метод имеет два основных преимущества:

• питающий шнур может быть выбран произвольной длины;
• возможна замена индивидуального автомата на плавкий предохранитель (вставку).

Если длина шнура не превышает 6,0 метров, то электрическое сечение каждой жилы может быть принято равным 4,0 квадратных миллиметра. При большей длине минимальная величина сечения увеличивается до 6,0 квадратных миллиметров и установка плавкой вставки запрещается, а питание производится только через автоматический выключатель.

В принципе электроприбор можно подключать и при помощи специальной пары «вилка-электророзетка». Однако эта электроарматура должна быть рассчитана на ток не менее 32,0 ампер, а использование обычных бытовых вилок запрещается.

Однофазное подключение

Однофазное подключение (рис. 1) наиболее распространено в городских квартирах многоэтажных домов. Для его реализации необходимо установить соответствующим образом перемычки в клеммной коробке (расположена на задней панели) электроплиты. Все современные модели комплектуются перемычками нужного сечения. Если перемычки отсутствуют, то их необходимо приобрести в магазине электротоваров или вырезать из медной жилы самостоятельно. Минимальное электрическое сечение перемычки – 6,0 квадратных миллиметров.

Рис.1

Согласно схемы, для однофазного подключения необходимо:

• клеммы 1-2-3 соединить перемычками и подключить к фазовому проводу (коричневый, серый или черный цвет) питающего кабеля;
• клеммы 4-5 соединить между собой и подключить к нулевой жиле (обычно окрашена в синий цвет);
• клемму 6 соединить с заземляющей жилой кабеля – для однофазной сети, напряжением 220,0 вольт этот провод обычно имеет меньшее сечение и окрашен в желтый или зеленый цвет.

При выполнении всех соединений (проводов к клеммам и перемычек между клеммами) должен быть обеспечен надежный электрический контакт, для чего гайки в клеммной коробке необходимо хорошо затянуть. При некачественном контакте соединение будет греться, искрить, что приведет минимум к выгоранию изоляции клеммной коробке, а максимум – к пожару.

Подключение питающего кабеля к вилке проводим следующим образом:

• фазный провод подключается к штекеру (клемме) «L»;
• нулевой – к штекеру «N»;
• заземляющий – к штекеру, обозначенному условным значком заземления (в некоторых изделиях заземляющий контакт маркируется «earth» или «РЕ»).

Двухфазное подключение

Двухфазное подключение (рис. 2) используется достаточно редко и может быть выполнено лишь в жилых помещениях при наличии в них трехфазной сети. При этом электроконфорки будут подключены к двум фазным проводам, а одна фаза останется незагруженной.

Рис.2

Порядок установки перемычек, подключения к плите кабеля и соединения его с вилкой следующие:

• клеммы 1-2 или 2-3 соединяем перемычкой и подключаем к первому фазному проводу;
• свободную фазную клемму (3 или 2 зависит от того как установлена перемычка) подключаем ко второму фазному проводу);
• установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Для штепсельного подключения электроплиты по двухфазной схеме необходимо приобрести комплект «вилка-электророзетка» для питания трехфазного оборудования, при этом один штекер вилки буде незадействован.

Трехфазное подключение

Трехфазное подключение (рис. 3) требует наличие трехфазной сети и в основном используется в индивидуальных домах. Как известно их курса общей электротехники напряжение между фазами будет равным 380,0 вольт, а между любой фазой и нулем – 220,0 вольт. Для его реализации потребуется четырех-пяти жильный кабель.

Подключённые кабеля к клеммной коробки следующее:

• между фазными клеммами (1-2-32) перемычки не ставятся, а каждая клемма подключается к фазному проводу;
• установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Рис.3

При самостоятельном выполнении электромонтажных работ следует знать, что у некоторых моделей клеммная коробка отсутствует, а подключение осуществляется к контактам, расположенным на щитке задней панели.

Какой выбрать кабель и розетку для подключения электроплиты

В случае однофазной сети розетку с вилкой берут на 32А с тремя контактами — это фаза, ноль и защитное заземление. Если подключение нужно сделать к трех фазной сети, то используют уже 5 ти контактную розетку с вилкой, рассчитанную на подключение фаз L1, L2, L3, ноля и защитного заземления.

Для однофазной сети кабели ставят марки ВВГ — 3х6 – 3-х жильный, медный на 6 мм². При отсутствии электрической колодки на электроплите подключение кабеля делают пайкой или методом опрессовки. Для трехфазной сети сечение медных жил кабеля берется 2,5 мм² и более.

Если мощность электроплиты выше 3 квт монтаж кабеля ведут по кабельному каналу от квартирного щита до розетки электроплиты. Использовать этот кабель для других целей запрещается. Правила проведения электропроводки в деревянном доме различаются.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.
