Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

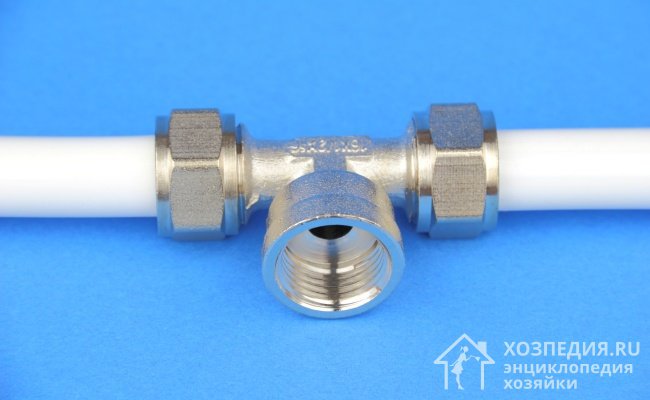

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

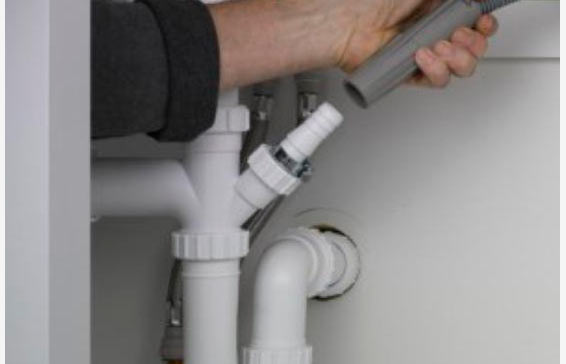

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

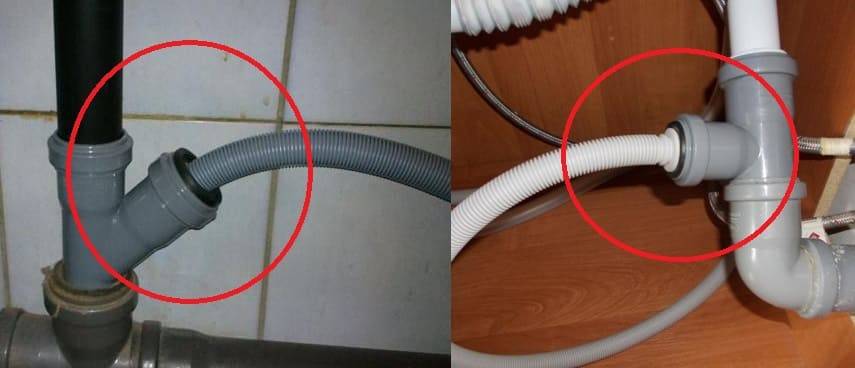

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

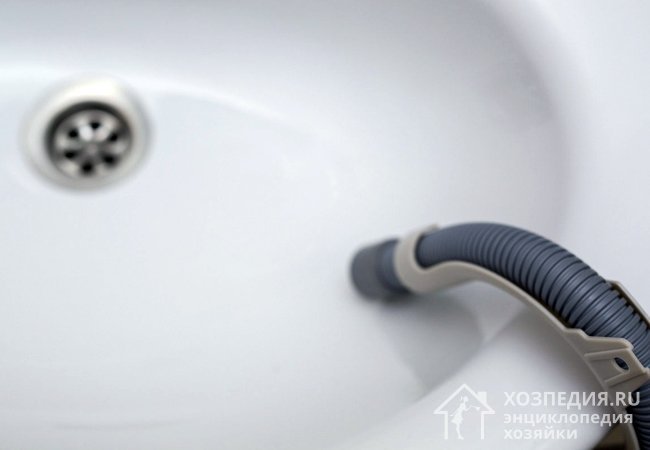

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Простое крепление к водопроводу

Обычно установка стиралки требует наличия водопровода на расстоянии, близком к нему. Водопроводная сеть укладывается с использованием металлических или пластиковых труб диаметром 15 мм.

Существует три основных способа монтажа техники в водопровод:

1. Использование металлических или пластиковых труб и муфт.
2. С помощью кранов.
3. С использованием фитинга для труб из металлопластика.

В первом случае требуется наличие обжимной муфты, которая состоит из двух половинок, затянутых четырьмя винтами. Кран привинчивается, когда есть резиновая прокладка прямо под стороной, где находится отверстие. После удобного расположения для соединения муфты определено, что необходимо соединить вход машины с трубой, используя обжимную втулку, которая должна сжимать трубу холодной воды.

Технология установки муфт предполагает следующие действия при блокировке поступления холодной воды в квартиру:

1. Предварительная очистка от грязи труб холодной водой.
2. Плотный полный зажим четырёх винтов сцепления.
3. Просверлите отверстие в трубе через муфту с помощью электрического сверла диаметром 8−10 мм.
4. Вверните шаровой клапан в муфту с герметизацией крановой нити.

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

Что понадобится для монтажа слива

Есть два вероятных варианта. Один не хуже другого.

В первом случае подключаем сливной шланг посудомоечной машины непосредственно в канализационную трубу. Тогда нам обязательно понадобится специальный пластиковый тройник с резиновым переходником.

Оптимальным считается его вертикальное расположение. Такой способ установки лучше всего защищает от вероятных протечек. Конечно, расположение тройника будет зависеть от расположения самой канализационной трубы. Нижний конец тройника вставляется непосредственно в основную трубу системы канализации.

К верхнему его отводу соединяется слив мойки, а к дополнительному ответвлению через резиновый адаптер сливной шланг вашей посудомоечной машины. Вот теперь всё готово. Никаких сложностей для любого человека, имеющего опыт в работе с сантехникой.

Второй вариант – использование сифона для раковины снабжённого патрубком для подключения сливного шланга посудомоечной машины. В случае если помимо посудомоечной на кухне установлена ещё и стиральная машина просто нужно будет приобрести и поставить сифон, оборудованный двумя патрубками.

Для более надёжного соединения рекомендуется использовать специальную муфту-переходник. Закрепляется сливной шланг посудомоечной машины при помощи хомутов.

Приобрести подходящий для подключения слива сифон можно в любом магазине, торгующем сантехникой. Их всевозможных разновидностей немало. Да и цены вполне доступны. Будем считать, что одним из приведённых способов посудомоечная машина соединена со сливом.

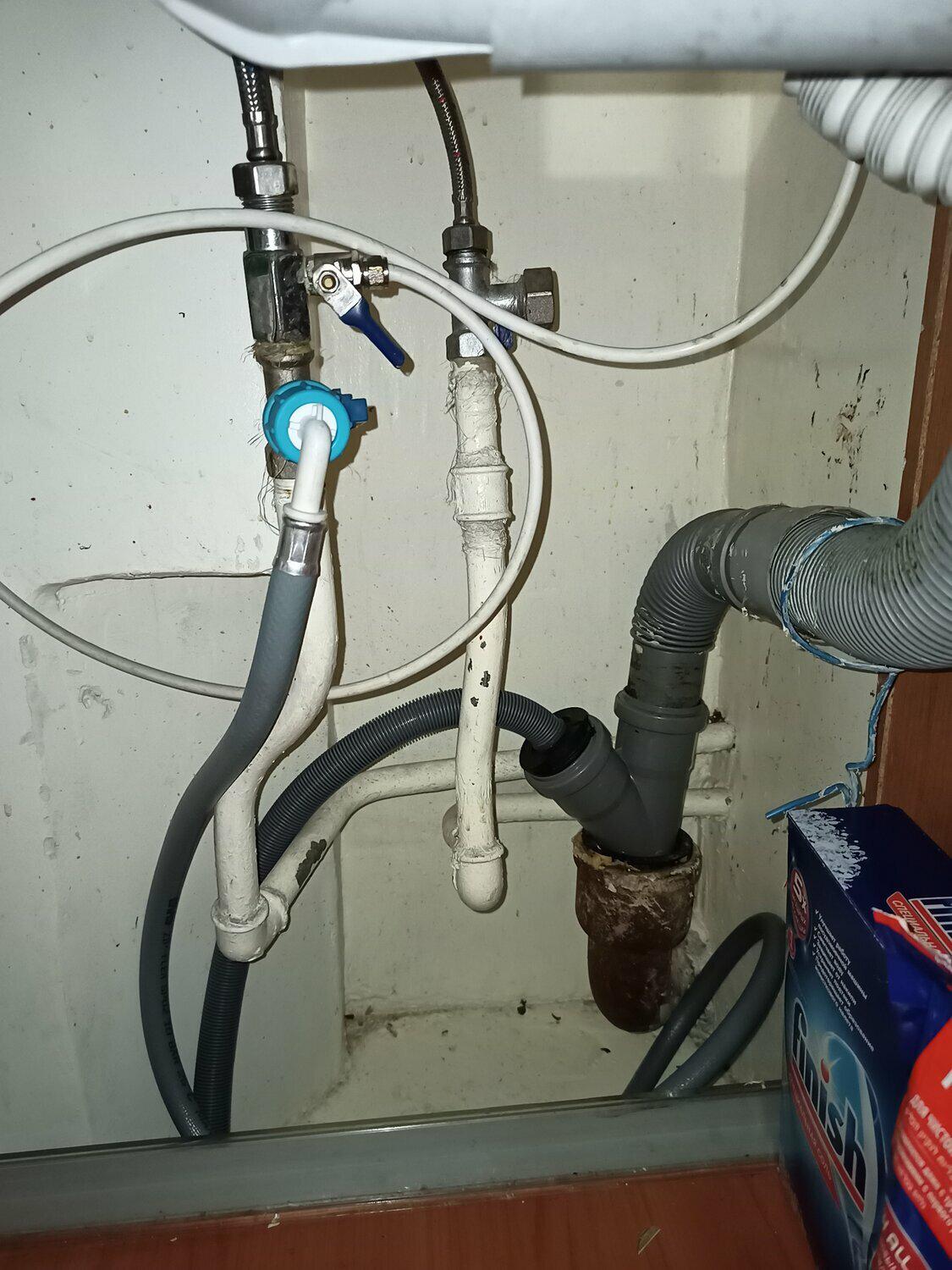

Вот теперь посудомоечная машина полностью подключена к водопроводной системе и канализации. А означает это, что она теперь окончательно подготовлена к дальнейшему её использованию по прямому назначению.

Удаляем из машины все остатки упаковочных материалов и, вооружившись инструкцией пользователя, производим пробный запуск. В процессе надо будет внимательно понаблюдать за местами сделанных соединений. Если нужно подтянуть резьбу или хомуты до полной герметичности.

Подключение посудомоечной машины

Резьбовое соединение металлических труб необходимо уплотнить с помощью намотки уплотнительной ленты и универсального сантехнического герметика. Размещение крана рекомендуется делать с таким расчетом, чтобы был доступ и возможность его быстро перекрыть при обнаружении малейшей протечки.

Фильтрующий элемент рекомендуется установить с таким расчетом, чтобы к нему в случае необходимости была возможность беспрепятственно добраться, конечно, чистка фильтра или замена фильтрующего элемента будет производиться не часто, но в любом случае такую необходимость нужно предусмотреть. Рекомендуется к фильтровальному блоку с обеих сторон и на входе и на выходе установить краны. Такая конструкция обеспечит большее удобство при проведении регламентных работ.

Последовательность работ по подключению посудомойки к основным коммуникациям может быть несколько иная, в зависимости от местных обстоятельств, но в целом порядок работ должен быть следующим:

1. подготовка места установки;
2. замена необходимой сантехнической и водопроводной арматуры;
3. подсоединение водопроводного шланга;
4. подключение канализационного шланга;
5. прокладка шлангов с закреплением в хомутах-держателях;
6. установка машины на место;
7. подключение водопроводного шланга, проверка герметичности соединений;
8. подключение канализационного шланга;
9. включение электропитания и проведение пробного цикла мытья посуды.

Виды шлангов

Помимо заливного шланга в конструкции посудомоечной машины имеется также сливной шланг. Он выполняет функцию слива грязной воды после завершения цикла мытья посуды. Его сохранность так же играет весьма важную роль, так как от этого будет зависеть множество факторов (скорость работы, наличие неприятного запаха и т.д.).

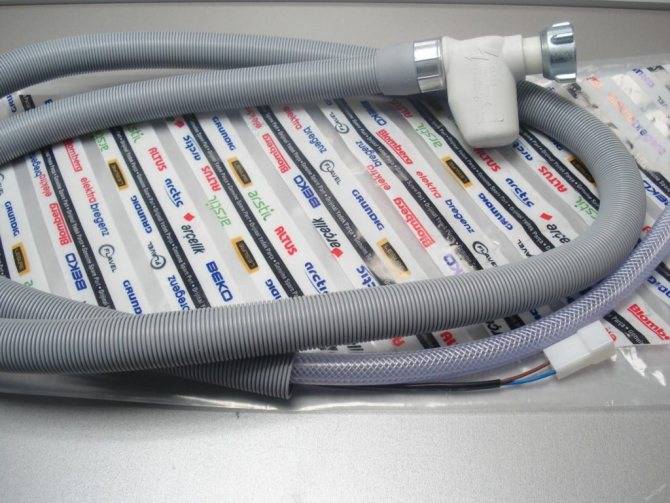

Заливной шланг в частности имеет особую конструкцию, которая предохраняет машинку от внезапной течи. Такое приспособление называется шланг с устройством «аквастоп» для посудомоечной машины. Именно благодаря такому шлангу можно не бояться внезапного обрыва сети водоснабжения. Специальный механизм способен вовремя предотвратить утечку воды в посудомойке, после чего можно приступать к устранению проблем с обрывом.

При желании, такой шланг можно установить на место сливного, тем самым повысить безопасность системы в несколько раз. Но перед этим рекомендуется установить специальные барьерные фильтры, которые предотвратят засорение шланга мусором. К тому же это продлит срок службы посудомоечной машины.

Так же шланги можно разделить по материалу изготовления. Самым распространенным вариантом являются пластиковые шланги. Ведь они не только практичны, но и отличаются своей низкой стоимостью. Это позволяет без труда заменить шланг при первой необходимости.

Помимо пластика используют резиновые шланги в металлической оплетке. Такие шланги отличаются своей долговечностью и простотой монтажа. Их довольно сложно повредить, что дает им некое преимущество. Они используются в качестве заливных.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Подвод электричества

Основную мощность в посудомойке потребляет трубчатый электронагреватель (далее также – ТЭН), подогревающий воду до нужной температуры. Во время его работы ПММ потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать об этом из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. фото ниже).

На этикетке указана мощность компактной ПММ марки Hansa – 1,93 кВт

В соответствии с данными показателями розетка должна выдерживать ток не менее 16 А. При этом ее необходимо расположить в месте, к которому есть свободный доступ. Есть два варианта размещения: немного выше мебельной столешницы (в случае со встроенной ПММ) либо в соседней нише, при этом расстояние до мойки должно быть не меньше 0,5 м (из-за возможного попадания воды). Обязательно должно быть соблюдено еще одно правило: розетку следует расположить не далее 1 м от посудомойки.

Идеальный вариант расположения коммуникаций изображен на рисунке ниже, где:

1. Корпус ПММ.
2. Зона соединения с электрической сетью.
3. Участок соединения ПММ с водопроводом.
4. Зона слива в канализацию.

Схема правильного подключения посудомойки к коммуникациям

К розетке от распределительного щитка должна идти выделенная линия. Если она не проложена, а в квартире уже сделан ремонт, пустите провод по стене и закройте его декоративным коробом. При этом внешний вид интерьера не пострадает. Эту же линию можно использовать для подключения стиральной машины, при условии, что она не будет включаться одновременно с ПММ.

Один из вариантов подключения посудомоечной машины к электросети

Для монтажа нужно использовать кабель с многожильными медными проводниками (к примеру, марки ВВГ-нГ-Ls) с сечением 2,5 мм2. Обязательно должно присутствовать устройство защитного отключения (далее также – УЗО), наряду с автоматами, срабатывающими при токе 16 А. Кстати, УЗО и автоматические выключатели можно заменить одним дифференциальным автоматом.

Необходимость установки данных устройств связана с тем, что существует опасность короткого замыкания электросети водой и поражения людей электрическим током.

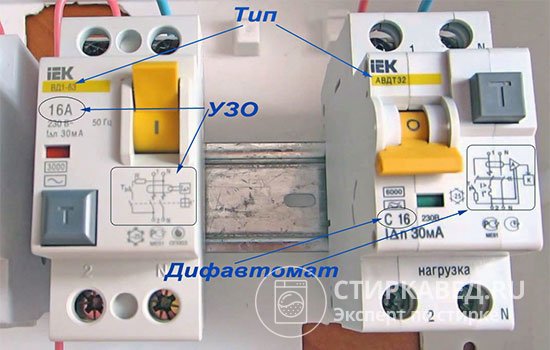

УЗО и дифференциальный автомат

Параметры защитного устройства: 25 А, ток отключения – 10 мА. Можно использовать УЗО на 16 А и 30 мА тока утечки. Подключение выполняется одинаково для ПММ самых разных торговых марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

1. Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.
2. Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
3. Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект, когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

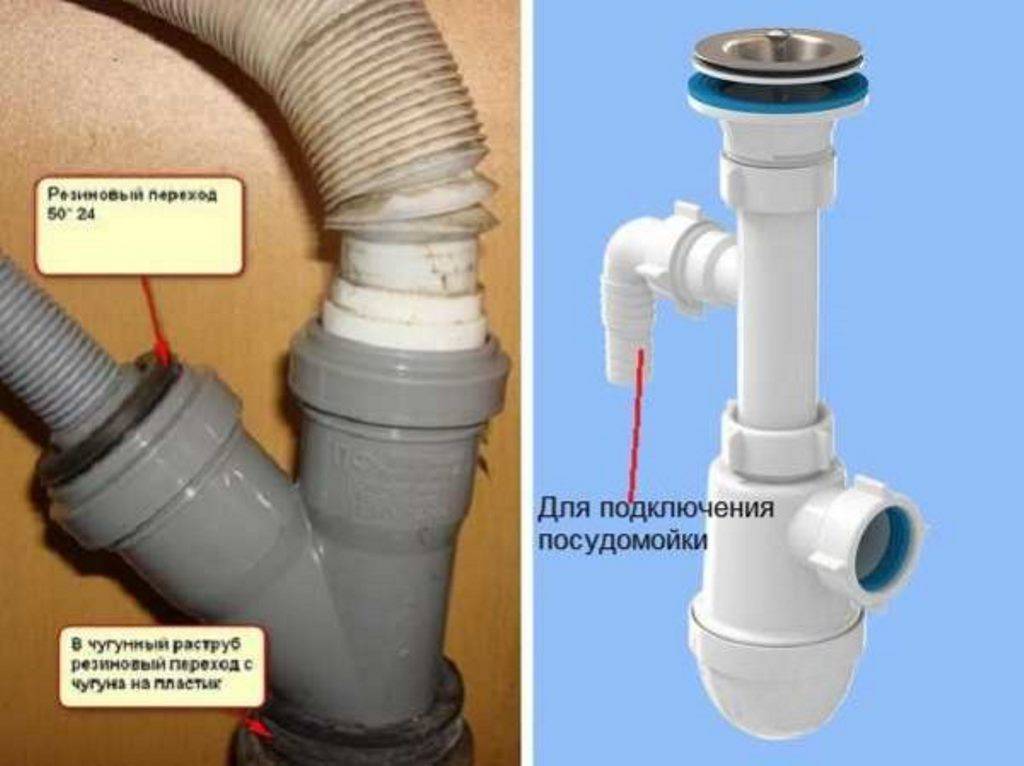

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

• сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
• изгиб канала уже образован верхней точкой подключения дренажного шланга;
• отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

1. Для этого приобретается специальная пластиковая вставка, которую нужно прикрепить к стене на правильной высоте.

2. В нее вставляется сливной шланг для посудомоечной машины так, чтобы получились верхний и нижний изгибы в виде буквы “S”. Установленный таким образом шланг (сливной), имея нижний изгиб, будет выполнять роль водяного затвора.

3. Для борьбы с сифонным эффектом применяется специальный антсифонный клапан. На рисунке ниже показан недорогой клапан, который следует устанавливать на слив посудомоечной машины. Но он не подлежит обслуживанию и требует замены раз в полгода.

Антсифонный клапан

Существует более дорогой, но удобный вид “антисифонных” клапанов. Они обеспечивают необходимую петлю и поддаются чистке.

Антсифонные клапаны

Подключение к сетям

Подвод электропитания

Самое простое решение подключения посудомоечной машины к электричеству – включение в розетку, специально подготовленную для этого во время проведения ремонта. Если же такой розетки нет, придется затратить некоторые дополнительные усилия для обеспечения новой машины энергией.

Блок с проводами для подсоединения к электросети

Подключение посудомоечной машины своими руками возможно при соблюдении определенных требований безопасности, приведенных ниже:

• Поскольку мощность, потребляемая посудомоечной машиной, достаточно велика, использование тройников и удлинителей для подключения может вызвать ее поломку и даже привести к возгоранию.
• Нельзя подключать машину и к розетке, предназначенной для электрической плиты.
• Для устройства в нужном месте розетки следует подвести от электрощита провод, имеющий диаметр как минимум 2 мм. В электрощите устанавливается защитный выключатель на 16 А, который автоматически отключит электроснабжение при превышении максимально допустимого уровня нагрузки сети.

Подключение проводов: подключите черный к черному («фаза»), белый к белому («ноль») и зеленый («земля») к зеленому.

Проводя самостоятельное подключение посудомоечной машины, следует помнить, что для обеспечения действительного заземления машины кабель, подводимый к розетке, должен быть трехжильным.

Совет от профессионала: Никогда не «заземляйте» электроприборы на отопительные или газовые трубы, а также на трубы водоснабжения! Это очень опасно!

Подвод воды

Вода к посудомоечной машине подается по специальному отводу, устроенному для этой цели.

Подключение подвода воды

Осуществляется подключение следующим образом:

• На отвод для подачи воды в посудомоечную машину устанавливается фильтр, задерживающий песок и ржавчину.
• Если в машине не предусмотрена защита от случайных протечек, производя подключение посудомоечной машины к воде, следует установить запорный кран непосредственно перед фильтром. Он не допустит, чтобы внутрь посудомойки из водопровода попала вода, которая может привести к затоплению не только вашей квартиры, но и соседей с нижних этажей.

Совет от профессионала: Для того чтобы избавить себя от необходимости закрывать запорный кран после каждой мойки посуды, можно установить дополнительную защиту для машины: Aqua-Control, Aqua Stop или другое аналогичное устройство.

• В случае недостаточной для подключения к системе водоснабжения длины шлангов, входящих в комплект посудомоечной машины, можно их нарастить.
• В некоторых моделях посудомоечных машин предусмотрена возможность подключения ее к горячей воде. Это позволяет экономить электроэнергию на нагрев воды в процессе работы машины.

Совет от профессионала: Для российских условий подключение к горячей воде в многоэтажных домах с централизованным водопроводом нежелательно, поскольку в ней содержатся специальные добавки, препятствующие образованию ржавчины в трубах. Это может отрицательно сказаться на работе посудомоечной машины.

Организация слива воды (подключение к канализации)

Детали и сборка специального сифона для посудомоечной машины

Подключение слива посудомоечной машины к канализации – процесс, требующий не меньшей аккуратности, чем устройство подвода воды. Рассмотрим его более подробно:

1. Наиболее простой способ – слив воды через сифон, оборудованный дополнительным отводом и специальным клапаном, предупреждающим попадание воды в посудомойку из канализации или раковины.
2. Дополнительной защитой от поступления канализационной воды в посудомоечную машину может служить правильное расположение сливного шланга:

• отходящий от машины шланг следует закрепить на стене или кухонной мебели на высоте до 60 см выше места его входа в канализацию;
• затем перегнуть шланг таким образом, чтобы вода из машины самотеком поступала в сифон.

3. Перед тем, как подключить слив посудомоечной машины, убедитесь, что длины стандартного шланга (1,5 м) хватит. При необходимости длину шланга можно увеличить, но не более чем в два раза. Более длинный путь воды отразится на работе водяного насоса, создав добавочную нагрузку.

Подключение сифона к канализационной трубе и к трубе, идущей от машинки

Характеристики посудомоечных машин

Давайте рассмотрим общие параметры предлагаемых производителями моделей. Это нужно, чтоб грамотно разместить и правильно подключить бытовую технику. Размер, вместимость и функциональность посудомоечных машин позволяют классифицировать их как:

• Полногабаритные – шириной 60 см, на 12-14 комплектов.
• Узкие – 45 см, на 8-10 комплектов.
• Компактные – настольные, для 5-6 комплектов.

С настольным вариантом всё ясно, а вот полногабаритные и узкие посудомоечные машины бывают отдельносотящей или встраиваемой бытовой техникой. Причём понятно, что отдельно стоящая машина выполнена в полноценном корпусе. Т.е. это независимый бытовой прибор с собственными элементами дизайна. Даже расположив её традиционно под столешницей, самому навесить элемент фасада кухонного гарнитура на неё будет проблематично, да и незачем.

Модели, встраиваемые «частично» имеют легко заметную, доступную панель управления. Однако основная часть посудомоечной машины спереди замаскирована мебельным фасадом. Полновстраиваемые модели вообще не выдают своего присутствия, они полностью скрыты декоративным фасадом. Их панель управления как правило на верхнем торце дверцы.

Важно: по этой причине вывод очевиден – ко всем видам посудомоечных машин необходимо отнестись одинаково внимательно. Даже для настольных моделей желательно выбрать «стационарный» вариант установки

Потому что их упрощённое подключение: смеситель, раковина, розетка – всё равно «тройное» и неудобное. Оно сводит на нет преимущества мобильного использования.

Самостоятельная установка

Заменить старый шланг работа не трудная — перекрываем воду и демонтируем шланг, а на его место устанавливаем новый. Если применялась система с электромагнитным клапаном, то нужно аккуратно подключить проводок со штекером к датчику, который находится рядом с заливным входом на машине.

Любая система довольно эффективна и защищает вашу бытовую технику от различных протечек и неприятностей, заканчивающихся потопом. Специалисты не зря советуют устанавливать системы защиты Аквастоп, они работают просто —  замену осуществит любой пользователь, не имеющий никаких технических знаний.

https://youtube.com/watch?v=wTDW9xdG7Yk
