Укладка профильных термоматов
- Стыки между уложенными матами проклеиваются водонепроницаемым скотчем. Этот шаг необязателен при использовании профильных матов – система замков обеспечивает надежность их сопряжения.
- Если ЭППС не имеет внешнего покрытия, застилается слой тонкой фольгированной подложки (металлизированным слоем вверх), с проклейкой стыков скотчем.
- Если используются плоские маты, а трубы решено крепит на арматуру, укладывается металлическая сетка с ячейками порядка 100 × 100 мм. В случае применения монтажных реек или пластиковых стопорных скоб армирующую сетку можно будет установить позднее, разместив ее на подкладках (стойках) таким образом, чтобы она оказалась примерно по центру между трубами и поверхностью стяжки.
- Целесообразно на выложенную поверхность перенести рисунок выкладки контуров в соответствии с составленной схемой и тщательно проверить его правильность. Большим подспорьем здесь может послужит разметочная сетка, нанесенная на некоторые виды матов.
- Один из самых сложных моментов – правильная укладка контуров труб. Лучше выполнять подобную работу вдвоем – один разматывает бухту, а другой сразу же фиксирует трубу скобами, между бобышками профильного мата или в монтажных рейках. У коллекторного шкафа обычно оставляется запас около 500 мм с обоих концов трубы.
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

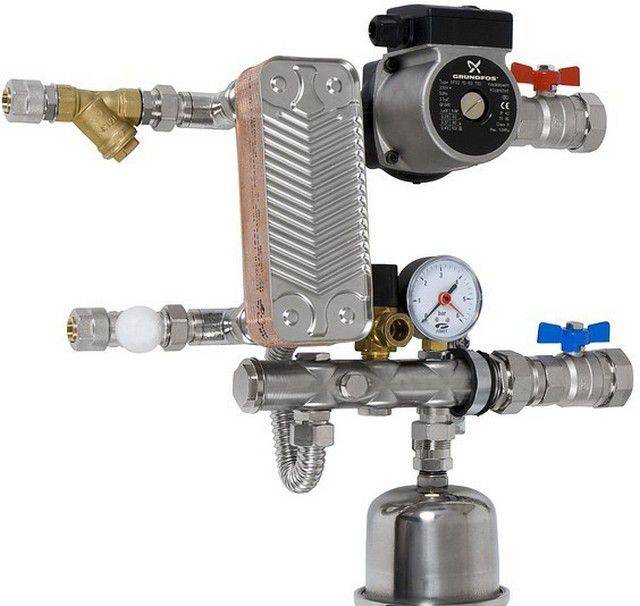

Примерная схема регуляции температуры теплоносителя смешением подачи и обратного потока
Управление может осуществляться вручную или же в автоматическом режиме, когда такой кран оснащается сервоприводом, связанным с электронным датчиком температуры.
- Трубы контуров подключаются к гребенкам подающего и обратного коллекторов. Для необходимой балансировки давления в контурах разной длины, а также для отключения каких-либо контуров в случае необходимости, предусматриваются вентили.
- Работа системы отопления может сопровождаться выделением растворенных газов их теплоносителя. Чтобы избежать возникновения пробок, на коллекторе устанавливается автоматический клапан-воздухоотводчик.
- Никогда не лишними будут приборы визуального контроля за работой системы – манометр и термометр.
- Можно предусмотреть автономность контуров теплого пола от общей системы отопления. Это становится возможным при установке теплообменника.
Этапы монтажа теплых водяных полов
1этап – установка технологического узла в коллекторный шкаф.
2этап – подготовка пола.
Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.
3 этап – укладывание демферной ленты.
Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.
4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.
В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.
5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.
Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров
Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация
Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.
6 этап – проверяем отопительную систему на герметичность.
Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.
7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.
Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.
Модификатор бывает жидким и сухим.
Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.
Виды покрытия
Водяной теплый пол используется в основном под плитку и керамогранит.
Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.
Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.
Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.
Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.
Поверх труб выкладывают ДСП, фанеру или ГВЛ.
Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.
Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.
Водяной пол: плюсы и минусы
Водяной теплый пол – это конструкция для теплоснабжения, использующая нагретую воду в качестве теплоносителя. Она циркулирует внутри гибкой трубки, которая монтируется на площади помещения под напольное покрытие. Источником тепла является система центрального отопления, газовый или водонагревательный котел. У этой конструкции свои недостатки и достоинства по сравнению с обычными радиаторами или конвекторами:
| Преимущества | Недостатки |
|---|---|
|
|
Декоративное финишное покрытие и жидкости для обогрева
Рисунок 5. Схема водяных полов.
Укладывать декоративное покрытие можно только на хорошо просушенную бетонную стяжку. При этом нельзя забывать о том, что далеко не все материалы подходят для устройства полов при водяном обогреве. Лучше всего подойдут:
плитка;
Она хорошо проводит тепло, но при этом не усыхает и не растрескивается.
линолеум;
Большинство высококачественных видов линолеума прекрасно сочетается с медными, стальными или пластиковыми трубами, упрятанными в стяжку. Линолеум не деформируется, а по его теплой поверхности приятно ступать босыми ногами.
ламинат, ковролин;
Его рекомендуется укладывать на тонкую подложку, но тщательно следить, чтобы ламинат не перегревался изнутри.
дерево (кроме бука и клена канадского), паркетная доска.
Выбирая покрытие, нужно руководствоваться его маркировкой: производители указывают, при какой температуре можно использовать те или иные материалы.
Какой жидкостью лучше заполнить трубы отопления?
- обычная вода имеет очень большую теплоемкость, что позволяет ей длительно поддерживать температуру даже при отключении системы. Однако от жесткой воды внутри труб образуются отложения, которые могут вывести из строя всю систему;
- дистиллированная вода имеют такую же теплоемкость, не провоцирует появление отложений. Но стоит она дороже;
- антифриз предотвращает появление повреждений и коррозии внутри системы.
Особыми преимуществами не обладает ни одна из этих жидкостей, поэтому все они подходят для теплого пола.
Водяные полы (см. Рис. 5) – это комфорт, экономия, экологически чистая система отопления. Их можно прокладывать дома, в офисах, вспомогательных помещениях. Универсальность их позволяет обустраивать водяное отопление при возведении новых домов и ремонте старых. Сделать теплые полы можно самостоятельно, если как следует изучить все требования, применяемые к этой системе подогрева.
Подготовительный этап
Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:
- Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
- Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
- Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
- Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.
Как выбрать и рассчитать трубы
Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Смотрите это видео на YouTube
Виды труб
Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.
Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).
Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.
Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.
В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.
Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.
Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.
Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.
При выборе модели, необходимо учитывать:
- бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
- маркировку;
- сертификат соответствия на продукцию;
- учитывать коэффициент теплового расширения труб;
- стоимость комплектующих необходимых при монтаже.
Расчёт размера труб
Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.
Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:
- со схемой расположения водяного тёплого пола;
- с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).
Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.
Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.
При укладочном шаге:
- 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
- 10 см — 10 м.
Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.
Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
Монтаж теплого пола
Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.
Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:
- Покрытие изоляционным материалом черновой поверхности;
- Монтаж арматурной сетки и установка контуров трубопровода;
- Проведение опрессовки работ системы;
- Заливка бетонного раствора;
- Чистовое покрытие пола.
Разделение комнаты на участки
Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.
Покрытие поверхности изоляционным слоем
На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.
Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.
Арматурная сетка и монтаж трубопровода
Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.
Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.
Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.
По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.
Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.
Как залить теплый пол
Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:
- Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
- Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
- На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
- Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
- Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
- Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.
Устройство теплого пола зависит от особенностей строительной конструкции
Пирог пола с водяным подогревом
Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.
На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.
Устройство «пирога» водяного теплого пола
По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.
Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

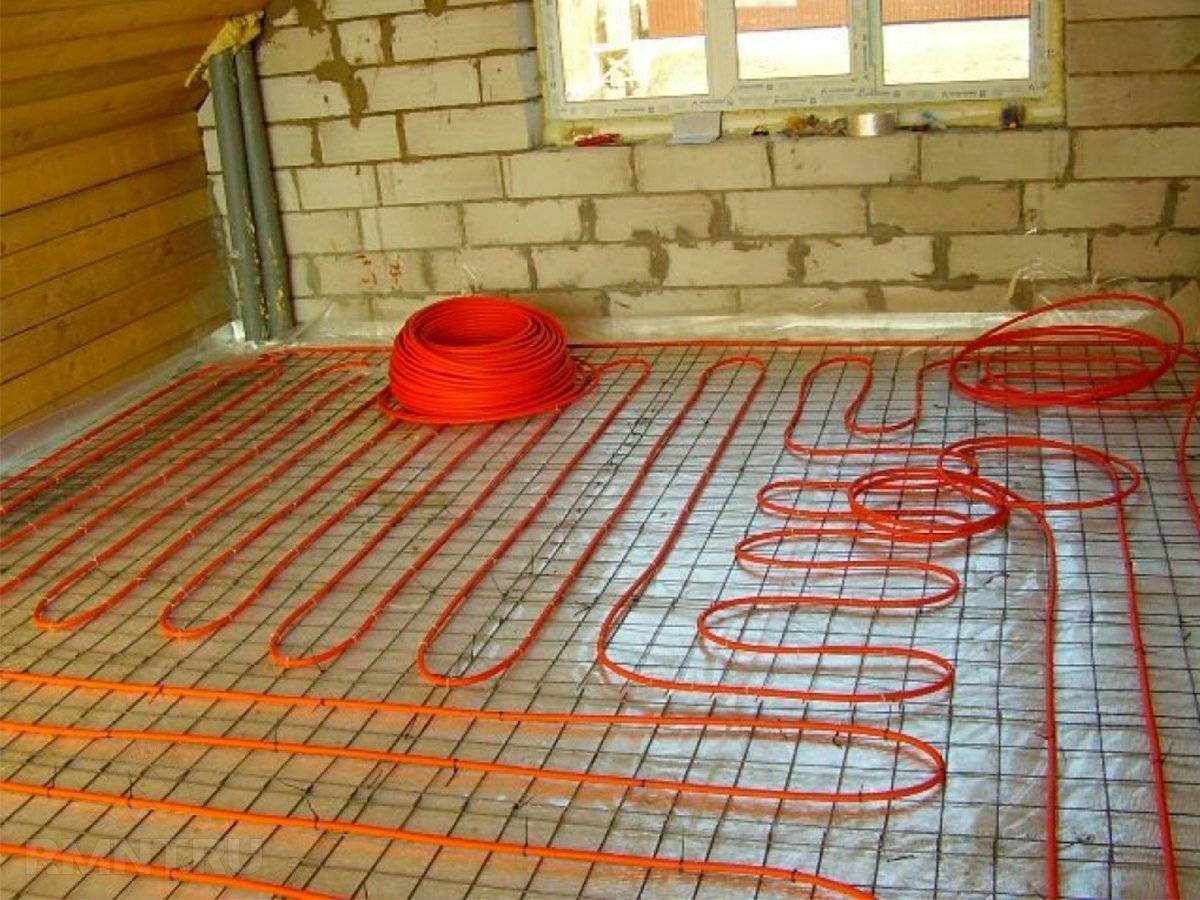

На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

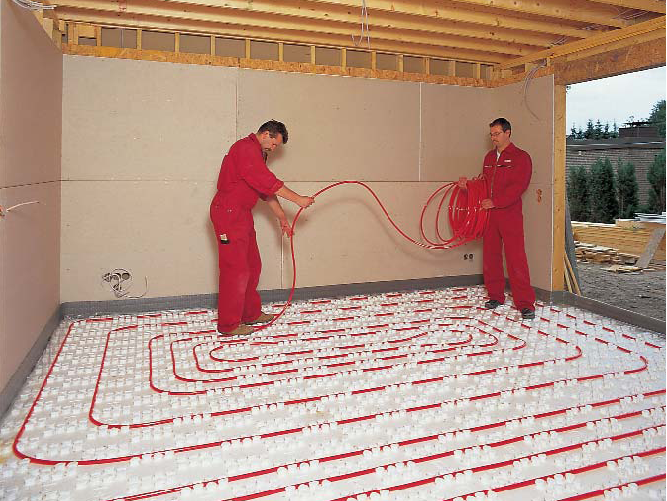

- Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.
Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.
- Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).
После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.
Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.
Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным
Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом. В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)
В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)
Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки. На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.
Проектирование и расчет системы теплого пола
На вопрос — с чего начать, как сделать водяной теплый пол своими руками, ответ однозначный. Начинать нужно с тепловых расчетов и создания подробной схемы прокладки трубопроводов для использования системы теплых полов в качестве основного отопления. Вначале проводятся расчеты тепловых потерь помещений и необходимая мощность водяного обогрева полов. При отсутствии опыта и знаний настоятельно рекомендуется доверить эту непростую работу профессионалам, чтобы избежать разочарований и существенных материальных потерь в будущем.
Для проведения тепловых расчетов можно применить специализированные компьютерные программы или использовать калькулятор расчета теплого водяного пола.
Практика использования теплых полов, полученные статистические данные и опыт позволили систематизировать рекомендации — как сделать теплые полы от водяного отопления в доме.
Делая тепловые расчеты, необходимо учитывать в первую очередь:
- комфортный температурный режим каждого помещения;
- потери тепла в помещениях и на отдельных участках;
- гидравлическое сопротивление контуров;
- диаметр труб для контура теплого пола (10 — 20 мм);
- температуру теплоносителя после коллектора, обычно ее средняя величина 45 — 55 градусов;
- точные расчеты параметров подающих и управляющих узлов.
Имея исходные данные можно легко нарисовать общую схему, на которой отметить основные магистрали и место расположения коллекторного узла. В коллектор для теплого водяного пола обычно устанавливается специальный (трехходовой или двухходовой) клапан для регулировки температуры теплоносителя методом смешивания. Контуры имеют значительную протяженность (до 80 метров), поэтому система снабжается циркуляционными насосами. Для больших площадей помещений не следует упрощать систему, лучше сделать несколько контуров обогрева с длиной трубопроводов не больше 100 метров.
Проектировщики и специалисты по отопительным системам дают ряд рекомендаций, в частности, перед тем, как самому сделать водяной теплый пол нужно соблюсти определенные правила по монтажу контура в качестве основного метода отопления жилища.
Суть этих правил заключается в следующем:
- из двух методов укладки труб (змеевидный и улитка) предпочтительнее улитка;
- для надежности каждый контур должен состоять из цельной трубы;
- максимальная длина контура – до 100 метров, а оптимальная – 50 — 80 метров;
- разница в длине труб контуров из-за возможной разбалансировки системы отопления не должна превышать 10 — 15 метров;
- расстояние между трубами контура для температуры до – 22 градуса – 150 мм;
- расстояние между трубами контура для температур ниже – 22 градуса – 100 мм;
- расход трубы при шаге 100 мм на 1 м2 = 8 метров, при шаге 150 мм на 1 м2 – около 7 метров.
Эти рекомендации нужно точно выполнять и учитывать при создании эскизного проекта, который на листе бумаги отразит устройство водяного теплого пола своими руками и предотвратит возможные ошибки при монтаже контура.
Рекомендуемая последовательность следующая:
- на листе бумаги чертится план квартиры в нужном масштабе;
- на эскизе указываются места установки мебели, считается, что в этих местах не следует проводить контур теплого пола;
- остальную площадь, которую предполагается обогреть, делят на одинаковые части по 15 м2 с шагом трубопроводов 100 мм;
- необходимо найти место на одной из стен, чтобы установить коллектор для теплого водяного пола своими руками, который был бы равноудален от каждого контура обогрева;
- все выводы труб теплых полов подключаются к коллектору;
- на чертеже производятся замеры длины отопительного контура, полученный результат умножается на масштаб и определяется величина необходимого для создания системы метража труб.
#6: Подключение контуров и гидравлические испытания
Не стоит заливать стяжку, пока не проведена опрессовка системы.
Своевременная проверка – лучший способ обнаружить возможные неисправности, в частности, потенциальные утечки. Для проведения испытания к одному входу коллектора подключается водопровод, к другому – опрессовочный насос. Контуры проверяются поочередно, по одному, остальные во время процедуры перекрыты.
После подачи воды следует проверить наличие воздуха в системе и чистоту жидкости, в которой возможно появление «рабочих» загрязнений.
Испытание следует проводить до тех пор, пока вода не станет чистой. Отток жидкости из контура производится обратно в коллектор, откуда – в канализацию по шлангу, вставленному в сливное отверстие. Обнаруженные протечки следует устранить.
Инструкция по монтажу теплого пола
Рассмотрим этапы устройства теплого водяного пола «мокрого» вида – он считается наиболее популярным. Моменты, вызывающие вопросы и затруднения, лучше обсудить с профессиональными строителями. Самостоятельно конструировать систему водяного пола рекомендуем тем, кто уже имеет навыки работы с отопительными приборами и знает основы строительного мастерства.
Не рекомендуем проектировать теплые водяные полы в городских квартирах с централизованным отоплением. Во-первых, оборудование такого плана очень сложно согласовать (чаще – невозможно на законодательном уровне), во-вторых, всегда существует риск возникновения аварии и подтопления соседей.
После подготовки основания к устройству системы обогрева производится укладка труб согласно заранее выбранной схеме и подключение уложенных контуров к коллекторному узлу.
