Монтаж греющего кабеля для водопровода: метод утепления снаружи
Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

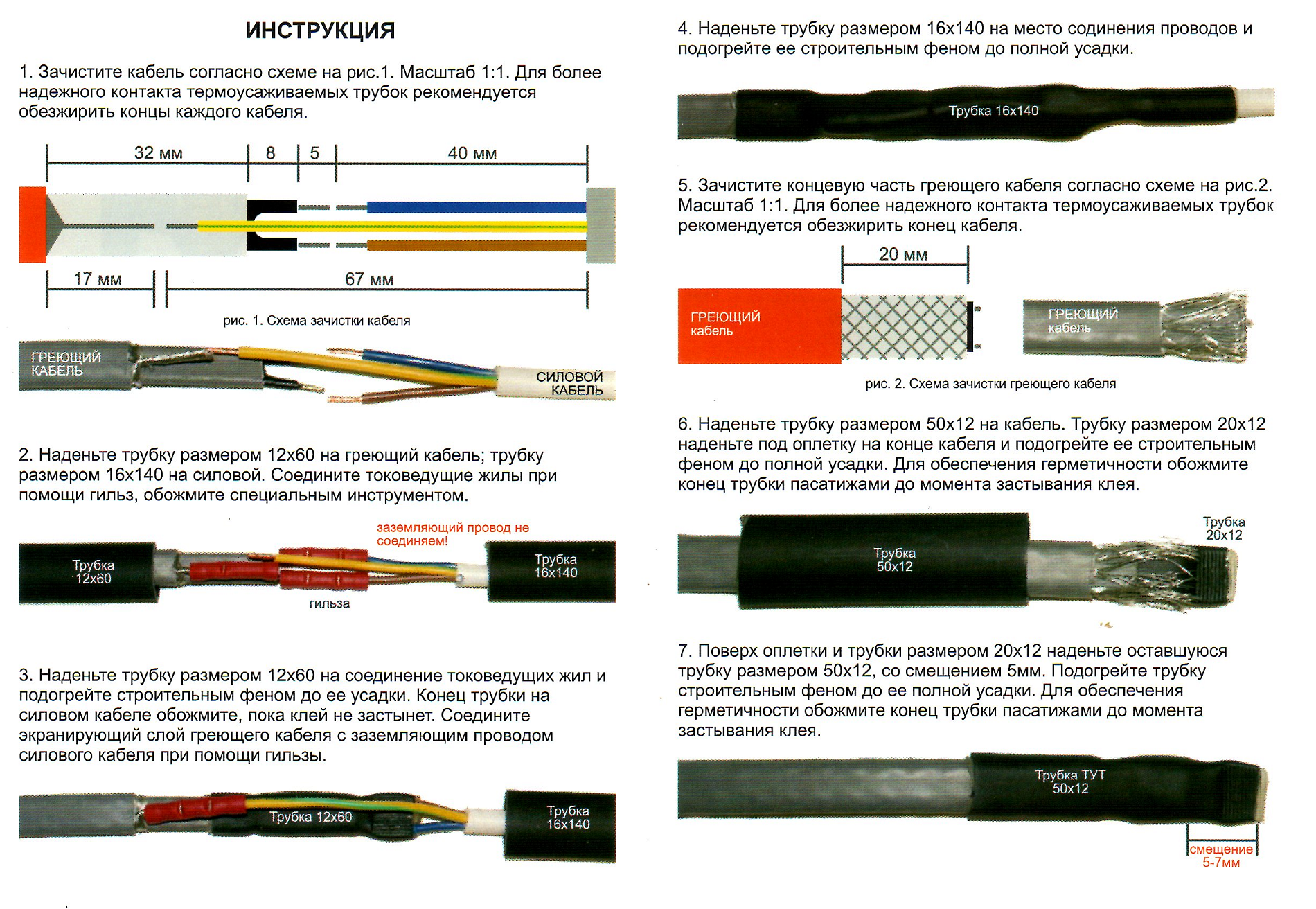

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе
Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.
Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:
- Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
- Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
- Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
- На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
- Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
- Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.
Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии
Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.
Утепление трубопровода
При устройстве зимнего водоснабжения от собственного водозабора в виде колодца или колодца достаточно траншеи глубиной в полметра. Трубопровод там должен быть изолирован.
Для этого на дно траншеи из кирпича или других строительных материалов укладывается желоб, в котором находится водопровод, обмотанный специальной теплоизоляцией здания.
Сверху желоб засыпают строительным материалом и засыпают землей. Необходимо обеспечить водонепроницаемость желоба, что продлит срок службы водопровода. Здесь высаживают однолетние растения, допуская при необходимости доступ к желобу.
Существует два основных типа обогревателей:
- специальные заводские теплоизоляционные изделия для труб, соответствующие их диаметру;
- изоляционный материал, выпускаемый в виде лент или слоев, который используется для обертывания поверхности труб.

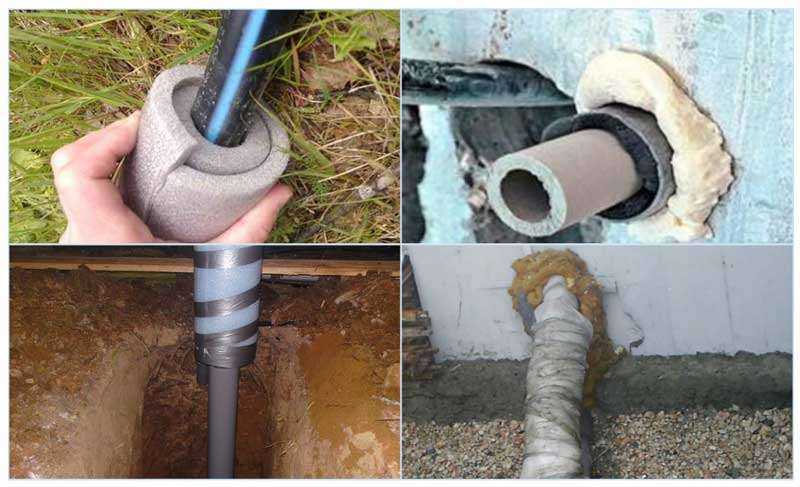

Утеплитель для водопроводных труб
В северных широтах нашей страны обязательна теплоизоляция наружных трубопроводов, что позволяет избежать их промерзания.
Для качественных теплоизоляционных материалов используются:
- пенополистирол, состоящий из гранул, объединенных в единый слой, обладающий прекрасными теплоизоляционными свойствами;
- экструдированный полистирол дает возможность утеплить трубу и не пропускать через нее влагу, это один из самых качественных материалов;
- пенополистирол обладает хорошей теплоизоляцией, но считается хрупким, боится механического давления;
- пенополиуретан чаще всего используется в работах по изоляции трубопроводов;
- достаточно вспененного полиэтилена;
- стекловата хорошо подходит для утепления трубопроводов, однако при ее укладке требует соблюдения техники безопасности;
- каменная вата обладает соответствующими теплоизоляционными свойствами, однако используется в сухих условиях.
Перед выбором подходящего материала следует проверить его эксплуатационные характеристики и сравнить с гидравлической средой.
Важно создать микроклимат, который будет способствовать длительной эксплуатации теплоизоляционного материала, что положительно скажется на эффективности всей сантехнической системы
Подогрев
При планировании зимнего водопровода следует понимать, что теплоизоляция способствует сохранению тепла и уменьшению процесса остывания жидкости, но не способна повысить температуру в трубопроводе. В сильные морозы этого может не хватить.
Для решения этой проблемы:
- используется специальный кабель, нагревающий трубу, по которой течет вода;
- в зависимости от выбора может укладываться вдоль трубопровода или оборачиваться вокруг него;
- обеспечить его установку под теплоизоляцией, что позволит сэкономить электроэнергию;
- он активируется только в экстренной ситуации.
Искусственный подогрев трубопровода оказывает большую помощь при его прокладке и эксплуатации в суровых условиях российской зимы. Благодаря ему можно транспортировать воду со значительными отрицательными температурами, не беспокоясь о состоянии системы.
Подогрев
Планируя устройство зимнего водопровода, нужно иметь в виду, что утепление лишь помогает сократить теплопотери, но греть не может. И если в какой-то момент морозы окажутся сильнее, труба таки замерзнет. Особенно проблематичен в этом смысле участок вывода трубы из подземной канализации в дом, пусть даже и в отапливаемый. Все равно грунт недалеко от фундамента часто бывает холодный, и именно на этом участке чаще всего возникают проблемы.
Если не хотите заморозить свой водопровод, делайте подогрев трубы. Для этого используют греющий кабель или греющие пластины — в зависимости от диаметра труб и требуемой мощности обогрева. Кабели можно укладывать вдоль или наматывать спиралью.
Способ крепления греющего кабеля к водопроводной трубе (кабель не должен лежать на земле)
Греющий кабель всем хорош, но не так уж редко у нас отключают электричество на несколько дней. Что тогда случится с трубопроводом? Вода замерзнет и может разорвать трубы. А ремонтные работы в разгар зимы — не самое приятное занятие. Потому и комбинируют несколько способов — и греющий кабель укладывают, а на него утепление. Этот способ оптимальный и с точки зрения минимизации затрат: под теплоизоляцией греющий кабель будет расходовать минимум электроэнергии.
Еще один способ крепления греющего кабеля. Чтобы сделать счета за электричество меньше, сверху нужно еще установить теплоизолирующую скорлупу или закрепить рулонную теплоизоляцию
Прокладка зимнего водопровода на даче может быть выполнена с использованием такого типа теплоизоляции, как на видео (или идею можно взять на вооружение и сделать что-то подобное своими руками).
https://youtube.com/watch?v=ZjBKrFVWbE8
Резистивный — плюсы и минусы
Резистивный греющий кабель.
Для резистивного кабеля характерны простота конструкции и невысокая цена.
Выпускают 3 вида изделий:
- одножильные;
- двухжильные;
- зональные.
Производятся с заранее заданными характеристиками — длина и мощность. Особенность — в одинаковом прогревании по всей протяженности. Укорачивать нельзя, следует использовать весь провод, даже если размер больше требуемого. При обрезке увеличивается сопротивление. Это приводит к повышению температуры нагрева, как следствие — плавится изоляция, система ломается.
Монтаж требует предельной аккуратности — если повредить кабель на каком-то участке, придется менять всю систему. Исключение составляют зональные конструкции с параллельным подключением нагревателей. Резистивные изделия невозможно использовать для прокладки внутри трубопровода — мешает оголовок датчика температуры. Он должен находиться рядом с кабелем, поэтому наружный монтаж тоже не слишком удобный. Преимущество — в сравнительно низкой цене по сравнению с саморегулирующимся проводом.
Одножильный
Самая простая конструкция из немногих элементов включает:
- нагревательную металлическую жилу;
- внутреннюю изоляцию;
- медную экранирующую оплетку;
- внешний изолятор.
Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые иногда находятся на большом расстоянии.
Двухжильный
Отличие от одножильного изделия не только в количестве проводников, но и в самой конструкции:
- 2 нагревательные жилы находятся каждая в своей изоляции;
- третья дренажная расположена рядом с ними (голая);
- все жилы охватывает фольгированный экран;
- для внешней защиты служит термостойкая изоляция.
Изделия одножильные и двухжильные обеспечивают одинаковый прогрев по всей длине.
Зональный
Этот вид резистивного кабеля имеет независимые секции обогрева. Это обеспечивается особенностями конструкции. Проводник состоит из 2 жил с изоляцией, поверх которой смонтирована нагревательная спираль. Через равное расстояние она поочередно соединяется посредством контактных окон с токопроводящими жилами. Образуются параллельные независимые зоны обогрева с максимальной длиной 2 м.
Обзор цен
Купить нагревательный отопительный кабель можно в любом магазине электротехники продажа осуществляется во всех городах России и Украины, а прайс (цена) представлен в открытых источниках. Предлагаем с ним ознакомиться (обзор за метр):
| Город | Стоимость, рубли | Город | Стоимость, рубли |
| Москва | 450 | Киев | 430 |
| Минск | 430 | Ростов-на-Дону | 400 |
| Воронеж | 420 | Волгоград | 400 |
| Алматы | 430 | Ижевск | 420 |
| Донецк | 430 | Екатеринбург | 430 |
| Краснодар | 420 | Казань | 420 |
| Нижний Новгород | 420 | Новосибирск | 430 |
| Уфа | 400 | Самара | 420 |
| Саратов | 400 | Санкт-Петербург | 450 |
| Омск | 430 | Одесса | 430 |
Рекомендуем подбирать нагревательные кабели, у которых производство Италия, Корея или Россия (BSX, BT, BTV, Deviflex, DPH, DSIG, FSLE, GWS, HTP, Lavita, Pipe, SRL, TXLP). Но обязательно проверяйте сертификат качества, от правильности данных зависит не только личная безопасность, но и отопительная способность.
Основные проблемные зоны водопровода
Зона выхода водопроводной трубы из скважины или колодца – точки водозабора, зона ввода трубы в дом – вот основные проблемные зоны, на которые нужно обратить особое внимание в первую очередь. При планировании организации водоснабжения дома необходимо учесть возможность промерзания труб и осуществлять их прокладку на глубине больше уровня промерзания грунта в регионе. Общей рекомендацией будет осуществлять прокладку водопроводных труб на глубине 1,5-1,7 м
При этом труба должна быть утеплена
Общей рекомендацией будет осуществлять прокладку водопроводных труб на глубине 1,5-1,7 м. При этом труба должна быть утеплена.
Более сложной задачей является утепление и переделка уже проложенных труб, особенно, когда нет возможности или затруднительно опустить их на достаточную глубину. В таком случае остается только дополнительно утеплять трубы и использовать греющие кабели для предотвращения замерзания воды. Одним из «народных» способов утепления является использование канализационной трубы, которая одевается на водопроводную, а пустоты между ними заполняют монтажной пеной. Такой способ, конечно, не гарантирует, что труба не промерзнет на сложных участках – в местах соединений и разветвлений трубы. В таких местах лучше воспользоваться нагревательным кабелем.
Конструкция и способы применения
Технические характеристики греющих кабелей, их виды, существенно отличаются друг от друга, и применяются для нагрева:
- Водопровода.
- Канализации.
- Водостоков, резервуаров.
- Трубопроводов разного назначения.
При всем разнообразии задач, возложенных на эти нагревающие элементы, главным их назначением было и остается предотвращение жидкостей от замерзания за счет повышения температуры.
Немаловажным плюсом в работе этих систем является функция, которую принято называть зональным применением. Иными словами, всегда можно из комплекта элементов собрать некую мини-систему для того чтобы обогревать какой-то небольшой участок, не подключая к общей сети. Выгода:
- Экономия материалов.
- Экономится электроэнергия.
Существуют элементы длиной как в 150-20 мм, так и обмотки в 200 м.
Составляющие таких систем:
- Внутренняя жила. Может быть как одна, так и несколько. Изготовлена из сплавов с высоким электрическим сопротивлением, и чем оно выше, тем больше величина удельного тепловыделения.
- Изоляция. Она изготовлена из полимеров. Как правило, вместе с ней применяют экран из алюминия или меди.
- Наружная оболочка. Очень прочная, сделана из ПХВ – она покрывает внутренние элементы.
Примерно так выглядит кабель для подогрева, как говориться, в разрезе. Более наглядно это можно увидеть в инструкции на этот элемент или же на просторах мировой паутины.
Возможны некоторые нюансы – разные сплавы или способы изоляции. Все зависит от того или иного производителя.
Кроме того кабели бывают плоскими по форме. Их из-за этого называют лентой.
Чтобы улучшить характеристики, медную оплетку (экран) покрывают слоем никеля, а что касается наружного слоя, то его увеличивают.
Требования к материалу ПХВ: влагостойкость и устойчивость к ультрафиолету.
Существуют еще и так называемые пищевые кабели – они служат для внутреннего монтажа и соответствуют санитарным нормам. Вода для питья должна быть безопасной для здоровья.
Низковольтный аналог
На опасных (взрывоопасных, пожароопасных) производствах есть необходимость в низковольтном элементе – того требует как технологический процесс, так и техника безопасности.
Так, широко применимы кабели на 12-14 вольт.
Монтаж стержневого пола
Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!
Watch this video on YouTube
Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.
Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.
Укладка стрежневого пола состоит из нескольких этапов:
Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.
Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.
Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.
Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.
Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.
Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.
Грамотный подбор — рациональное использование
Выбирать греющий провод следует, исходя из задач, которые будет решать система обогрева. К слову, греющие кабели предназначены для бытового применения на загородных участках, в коттеджах и частных домах. Также подобные изделия применяются в системах обогрева коммунального значения — защита канализационных систем, водостоков и водопроводов от замерзания. Для подобного использования понадобится система небольшого размера.
Греющий кабель и муфта для бытового применения
Как показывает практика, для выше перечисленных целей подойдет греющий кабель для водопровода мощностью больше 50 — 60 Ватт на метр. А вот лишняя мощность – это выброшенные на ветер деньги в буквальном смысле. Указанной мощности будет достаточно, чтобы растопить лед и снег, а также сэкономить. Мощный кабель греющий для канализации или водостоков потребляет много электричества, за которое приходится платить.
Виды кабеля
Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся
Существует два вида кабелей: резистивные и саморегулирующиеся.
Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.
Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.
Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.
Резистивный
Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.
Различия кабелейИсточник теплина.рус
Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:
| Тип кабеля | Плюсы | Минусы |
| Одножильный | Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С. | Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга. |
| Двухжильный | Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С. | Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны. |
| Зональный | Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно. | Недостатков не найдено, если не учитывать ценник изделия. |
Резистивные провода разного видаИсточник yandex.net
Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.
В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.
Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.
Конструкция проводовИсточник otdelkaexp.ru
Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.
Саморегулирующий
Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.
Конструкцией предусмотрено:
- 2 медные жилы в термопластичной матрице;
- 2 слоя внутреннего изоляционного материала;
- оплётка из меди;
- внешний изоляционный элемент.
Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими
При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.
Саморегулирующийся кабельИсточник moydomik.net
Зачем нужен греющий кабель
По разным причинам трубы утепляют – как водопровод, так и канализацию.
В частных домах особенно часто возникает необходимость утепления тогда, когда дом стоит на сваях:
- Бетонных.
- Винтовых и т. д.
Именно поэтому трубы нуждаются в обязательном утеплении, поскольку они либо проходят над грунтом, либо лежат на нем, или же прикопаны, но как правило, неглубоко – это не всегда удобно делать если зазор между домом и поверхностью грунта недостаточно велик для проведения земляных работ. Температура воздуха под таким домом в зимнее время низка, и это чревато промерзанием и размораживанием трубопроводов.
На все эти случаи существует выход — одним из самых эффективных и простых способов – так называемый греющий кабель. Его монтируют как снаружи, так и внутри трубы.
Случается, что из-за каменистого или подтопляемого грунта закопать ни кабель, ни трубу глубоко не получается, и для этого нужна специальная техника.
Водопроводная труба с подогревом из гибкого греющего кабеля снимает с хозяина дома, дачи много ненужных проблем.
Возлагаемые задачи на системы обогрева
Итак, какие задачи стоят перед системами обогрева:
Предотвращение замерзания воды или другой жидкости (конденсата) в трубах, и это актуально не только в случае защиты водопровода в зимний период года. Обогрев нужен еще и для предотвращения увеличения вязкости нефтепродуктов, например.
Компенсация тепловых потерь
Это очень важно в том случае, когда температура жидкости или газа должна быть равной как на входе, так и на выходе.
Компенсация теплоотдачи труб в атмосферу (грунт).
Для технологического обогрева, когда есть необходимость поддержания в трубах заданной температуры.
Когда нужен разогрев трубы (системы) на старте. В этом случае система обогрева трубопроводов греет текущую жидкость для обеспечения нормальных условий ее транспортировки в системе.
Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%
Дом из кирпича 16.99%
Бревенчатый дом 12.54%
Дом из газобетонных блоков 23.52%
Дом по канадской технологии 9.98%
Дом из оцилиндрованного бревна 3.09%
Монолитный дом 3.89%
Дом из пеноблоков 4.48%
Дом из сип-панелей 3.42%
Проголосовало: 4268
Теплоизоляция греющих кабелей
Вне зависимости от типа кабеля, необходимо . Теплоизоляция монтируется поверх нагревательной системы и водопроводной трубы. Если водопровод вместе с греющим кабелем не поместить в герметичный «кокон», обогрев пойдет во все стороны, то есть большей частью в воздух.
Толщину теплоизоляционного слоя выбирают в зависимости от внешних факторов. Предположим, для монтажа в грунт достаточно и 20-30-миллиметрового слоя, тогда как для надземного исполнения потребуется утеплитель не менее 50 мм в толщину
В качестве надежных и эффективных утеплителей выступают пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, однако также нуждаются в защите.
По этой причине часто используют конструкцию «труба в трубе», когда водопроводные трубы, расположенные в грунте или на воздухе, вместе с утеплителем помещают внутрь еще одной трубы большего диаметра.
Организация зимнего водоснабжения
Состав зимнего водопровода мало чем отличается от летнего водопровода. В него также входят следующие компоненты: насос, водопроводные трубы, накопительный бак или аккумулятор, сливной клапан.
В то же время монтаж зимней системы требует соблюдения определенных правил.
Шаг #1 — утепляем насос для водоснабжения
Насос и питающий его кабель должны быть изолированы. Для теплоизоляции насосной станции можно использовать готовые системы теплоизоляции или соорудить кожух из минеральной ваты, пенопласта или других утеплителей.
Соединение насоса и водопроводных труб (отстойник) также требует изоляции. Обычно размеры траншеи составляют 0,5 х 0,5 х 1,0 м. Стены траншеи облицовывают кирпичом, а пол застилают слоем щебня или бетонной стяжкой.
Оборудование, включаемое в систему зимнего водопровода, не требует утепления, если оно расположено в траншее ниже уровня промерзания грунта
Шаг #2 — теплоизолируем гидроаккумулятор
Аккумулятор или аккумулятор также должны быть изолированы. Резервуар действует как накопительный бак, так что система водоснабжения работает бесперебойно.
При отсутствии накопительного бака система будет периодически отключаться, что приведет к износу всех ее компонентов.
Для теплоизоляции батареи могут быть использованы следующие виды утеплителей:
- пенопласт или пенопласт;
- минеральная и базальтовая вата;
- пенополиуретан и пенополиэтилен;
- мелкоячеистые утеплители, обернутые слоем фольги.
Процесс изоляции состоит из изготовления внешнего корпуса батареи и последующей, при необходимости, отделки окончательным материалом.
По возможности желательно утеплить техническое помещение, где находится батарея. Этот шаг будет дополнительной подготовкой к зиме
Шаг #3 — заботимся о водопроводных трубах
Для утепленного зимнего водопровода с глубиной закладки 40-60 см оптимальным решением будет выбор полиэтиленовых труб низкого давления.
По сравнению с металлом они имеют следующие преимущества:
- не подвержен коррозии;
- низкий удельный вес;
- легко установить;
- намного дешевле по стоимости.
Диаметр труб рассчитывается исходя из планируемого расхода воды на этапе проектирования водопроводной сети.
Расход воды зависит от количества проживающих в доме людей, наличия водопотребляющих приборов, количества воды, используемой для полива и ухода за животными, и других факторов.
Например, труба диаметром 25 мм имеет пропускную способность 30 л/мин, 32 мм – 50 мл/мин, 38 мм – 75 л/мин. Чаще всего трубы ПНД диаметром 32 мм используют для загородных и загородных домов площадью до 200 м.
И подробнее о том, как выбрать радиатор водяной трубы.
Выбор диаметра трубы зависит от длины водопровода: чем больше длина, тем больше диаметр используемых полиэтиленовых труб
Шаг #4 — ставим сливной клапан и реле давления
Для обслуживания установки необходим сливной кран, благодаря которому воду можно будет сливать в колодец. При небольшой длине водопровода сливной кран можно заменить перепускной сливной трубой.
Реле выполняет функцию поддержания давления в водопроводе, обеспечивая его бесперебойную работу и предотвращая перебои и застой воды. Когда достигается максимальная скорость заполнения трубы, реле давления выключает насос.
Установить реле давления и сливной клапан несложно, главное следовать схеме, рекомендованной производителем оборудования
