Подпитка системы отопления. Схемы подключения и принцип работы

Автоматическая подпитка системы отопления — схема узла и клапана подпитки

Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений. Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.

С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту). Сделать это позволяет узел автоматической подпитки системы отопления.

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной. После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы. Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: «Фильтр для системы отопления — принцип работы и установка»). Согласно показателям перепада давления определяют степень загрязнения фильтра.

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «Что такое байпас в системе отопления и для чего он нужен – виды, правила установки»). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения. Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

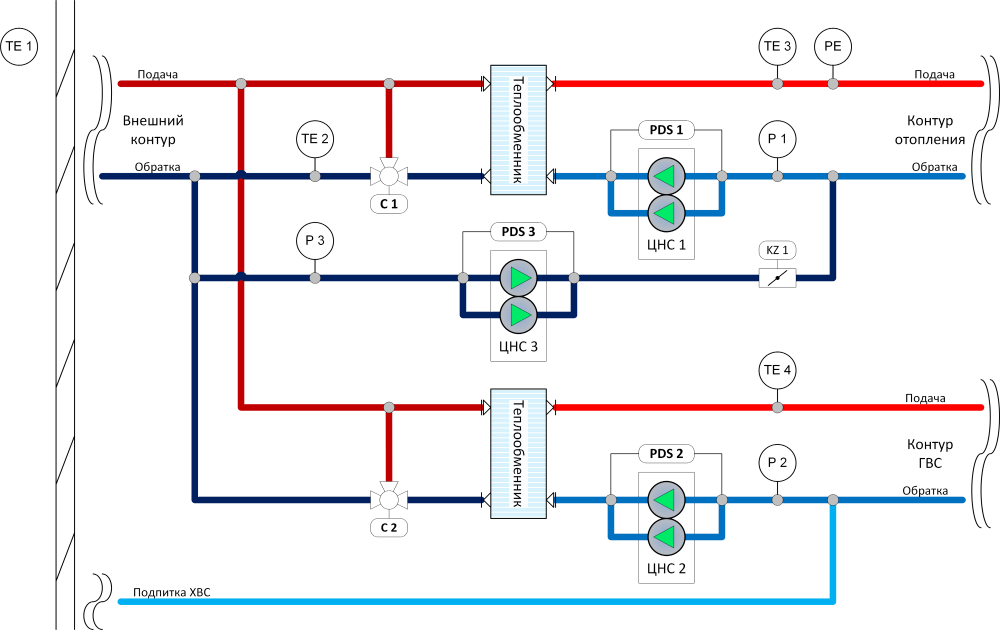

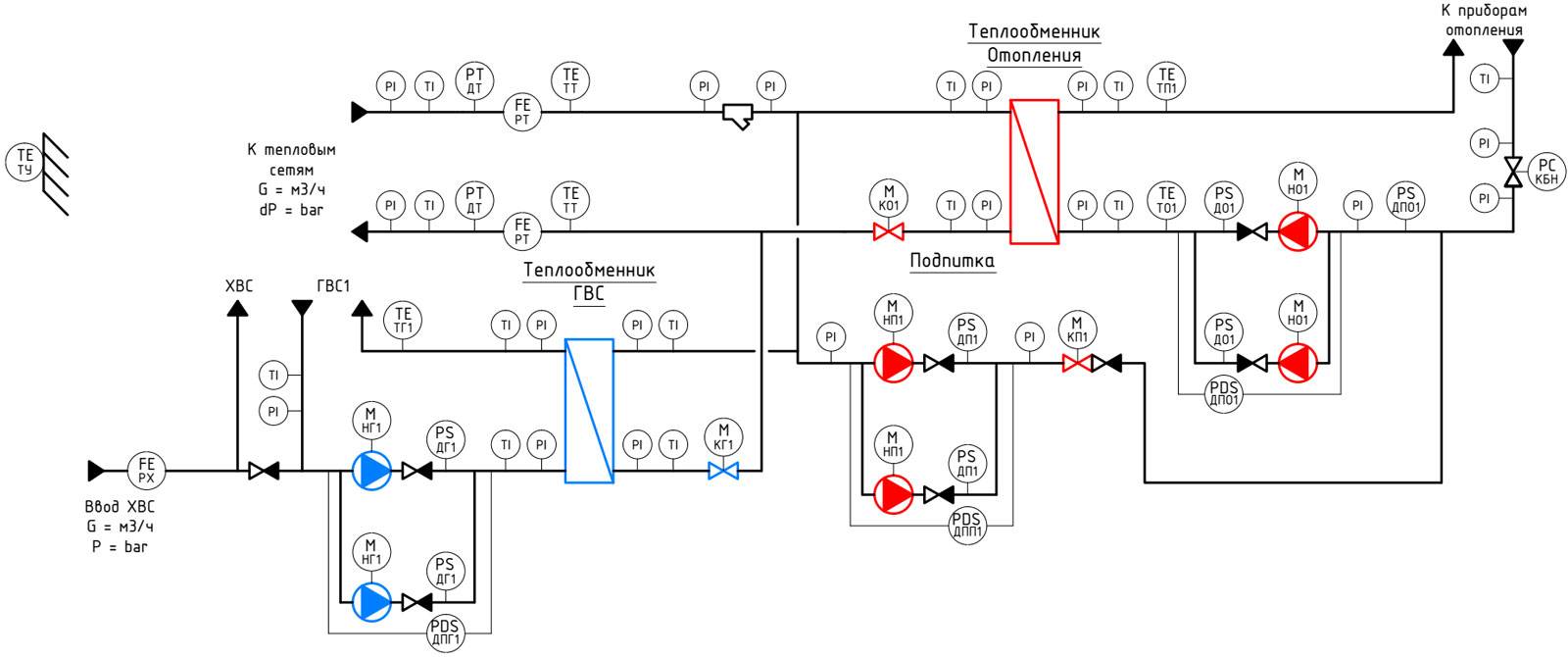

Преимущества наличия ИТП

Значительные расходы на создание ИТП допускаются в связи с преимуществами, которые следуют из наличия пункта в здании.

• Экономичность (по потреблению — на 30%).
• Снижение затрат на эксплуатацию до 60%.
• Расход тепла контролируется и учитывается.
• Оптимизация режимов снижает потери до 15%. Учитывается время суток, выходные дни, погода.
• Тепло распределяется соответственно условиям потребления.
• Расход можно регулировать.
• Вид теплоносителя подлежит изменению в случае необходимости.
• Низкая аварийность, высокая безопасность эксплуатации.
• Полная автоматизация процесса.
• Бесшумность.
• Компактность, зависимость габаритов от нагрузки. Пункт можно разместить в подвале.
• Обслуживание тепловых пунктов не требует многочисленного персонала.
• Обеспечивает комфорт.
• Оборудование комплектуется под заказ.

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

• появление течи;
• сбой настроек расширительного бака;
• выход из строя насосов;
• появление микротрещин в теплообменнике котла;
• отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

• образования воздушной пробки;
• засорения трубопровода или фильтров;
• работы регулятора давления отопления;
• непрекращающейся подпитки;
• перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .

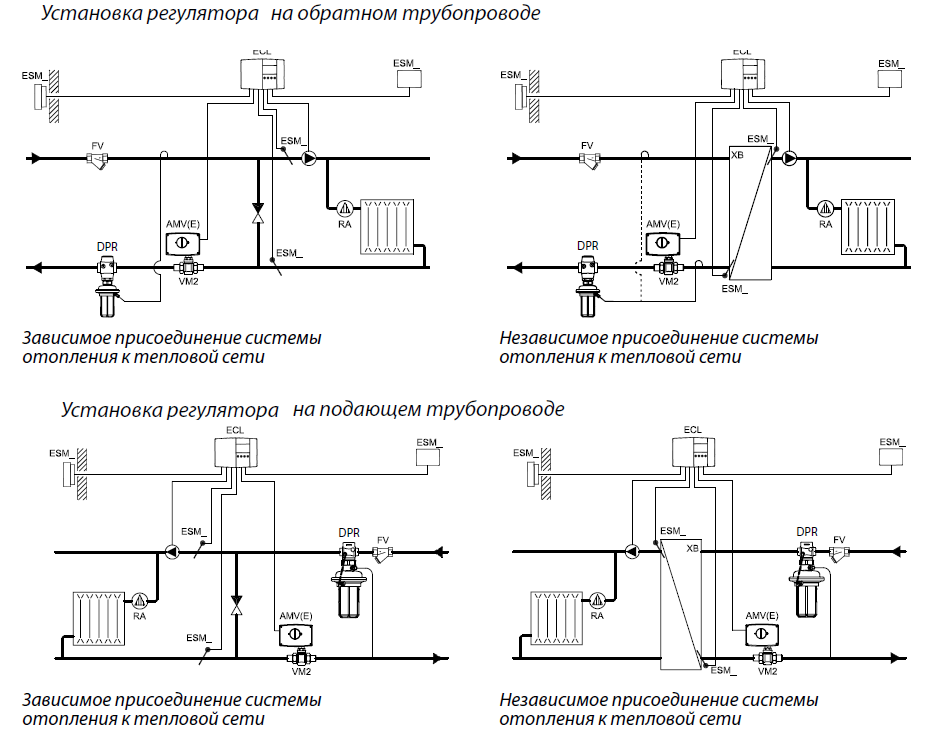

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

Интересное по теме:

• Группа безопасности в системе отопления
• Ремонт систем отопления
• Отопление теплицы своими руками
• Системы и проекты отопления теплиц

Элементы устройства подпитки

Схема подпитки теплосетей будет зависеть от часовой производительности нормативной подпитки. Для больших магистральных теплосетей, в которых нормативная подпитка составляет сотни, а иногда и тысячи кубометров воды в час в комплекс входят: бак воды, химводоочистка, автоматика, электронасос и запорно-регулирующая арматура. При снижении производительности, количество элементов схемы может быть существенно изменено.

Узел подпитки системы

Редуктор котла

Редуктор устанавливают на обратном трубопроводе перед котлом для подачи подпиточной воды в контур сети. Вода из горводопровода поступает через клапан при падении давления в сетевом трубопроводе, вызванного утечками или сбросом воздушной пробки. Если по схеме, предусмотрена установка циркуляционного насоса, то его монтируют вторым. Иначе возможно нарушение работы всей системы отопления.

Редуктор работает в автоматическом режиме без обслуживающего персонала. Порой это не всегда удобно, поскольку невозможно проконтролировать утечку, а ее размер может достигнуть аварийных размеров. Поэтому многие пользователи предпочитают ручной режим подпитки или устраивают системы с сигнализацией по высокому уровню утечки.

Насосная группа

Один или несколько насосов подают подпиточную воду перед котлоагрегатами с давлением, превышающем в обратной сетевой воде. Насос срабатывает по датчику давления и запитывает воду из бака подпиточной воды.

Существуют схемы с погружным насосом, который может брать воду со скважины или колодца. Насосная группа рассчитывается по часовой производительности нормативной подпитки, количество электронасосов обязано быть не менее 2-х, один из которых резервный.

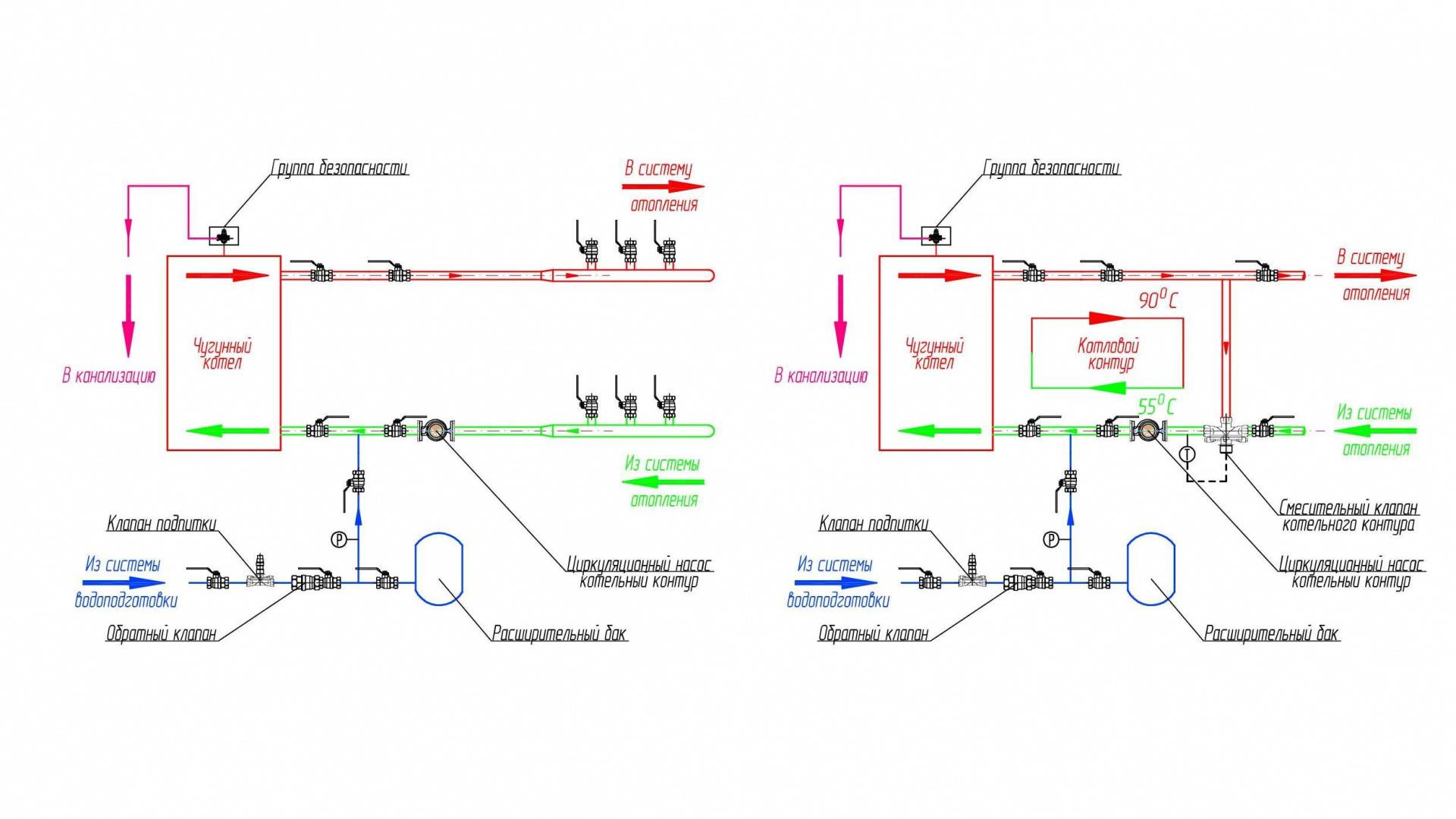

Схема системы отопления с подпиткой

Исполнительный механизм

Он устанавливается для управления задвижкой на подпиточной линии. Обычно он входит в подпиточный узел, состоящий из запорного и обратного клапанов. Он обладает электроконтактами для подачи сигнала на управление насосом. Механизм настраивается на допустимое рабочее давление. Исполнительным устройством обычно выступает клапан с электромотором.

По мере наполнения, давление достигает рабочего значения, датчик дает сигнал на закрытие вентиля, электромотор которого начинает вращаться в обратном направлении.

Обратный клапан

Это обязательный элемент для любой подпиточной схемы, поскольку препятствует попаданию сетевой воды в горводопровод или бак воды, что может привести к загрязнению водопроводной воды и аварийной остановке котлоагрегата.

Обратный ход воды может возникнуть даже в ходе подпитки, если давление в горводопроводе ниже чем в обратке, либо когда запорно-регулирующая арматура не обеспечивает плотное закрытие. Обратный клапан устанавливают после исполнительного устройства.

В торговой сети встречаются варианты, когда его встраивают в корпус редукционного клапан. В настоящее время подпиточный узел укомплектовывают обратным клапаном впереди либо применяют «прерыватель протока».

Фильтры очистки подпиточной воды

Примеси, находящиеся в сырой воде плохо влияют на работу теплового оборудования, особенно на котел и могут откладываться на котловых поверхностях нагрева, в виде накипи и шлама, снижая скорость циркуляции теплоносителя и вызывая перегрев в котле, с последующим разрывом труб.

Более простая очистка выполняется с применением механических фильтров, наполненным песком или активированным углем. Могут устраиваться и более простые устройства — грязевики, в которых установлены сетчатые фильтры и имеющие больший диаметр корпуса, чем у труб обратки. Вода поступает в грязевик, скорость ее падает и твердые взвешенные вещества выпадают в осадок. Более сложные соли жесткости должны удалятся в специализированных фильтрах-умягчителях.

Управление подпиткой

В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Итальянская марка отопительных котлов «Беретта» заслужила популярность в нашей стране. Газовый котел Беретта — виды оборудования и обзор популярных моделей.

Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут .

Расчёт деаэратора подпитки теплосети.

рис. 2.6. Расчётная схема вакуумного деаэратора .

oподпВД2.10. Расчет системы ПНД. 424др4525др5626др6727др7’трис.2.7.Расчетная схема системы ПНД. 6т5тпсоууплтдвут’пртневозвтт7оэтктоо2.11.Определение расхода пара на турбину и проверка ее мощности.3.Тепловой расчет ПНД и оптимизация его характеристик на ЭВМ.Исходные данные для ПНД 4:

• расход нагреваемой воды Gв=0.84102=85,7 кг/с;
• температура воды на входе tв1=136 оС;
• давление греющего пара Р=0,52 МПа;
• температура насыщения греющего пара tн=153 оС;
• температурный напор подогревателя t=2 оС
• скрытая теплота парообразования r=2102 кДж/кг;
• средняя теплоемкость воды ср=4,19 кДж/кг оС;
• внутренний диаметр труб dвн=0,018 м;
• толщина труб =0,001м;
• теплопроводность латуни ст=85 Вт/м К;
• расстояние между перегородками H=1 м;
• скорость воды с=2 м/с;
• цена тонны условного топлива Цту.т.=60 $/т у.т.;
• удельная стоимость поверхности подогревателя kF=220 $/м2;
• коэффициенты ценности теплоты отборов j+1=0,4 и j=0,267;
• число часов использования установленной мощности hисп=6000 ч;
• КПД котла ка=0,92;
• КПД теплового потока тп=0,98.

оооФизические свойства воды при tвf.

322Физические свойства пленки конденсата при tн. 3222ооо2нтр4.Определение коэффициентов ценности теплоты.Расчет коэффициентов изменения мощности.Коэффициенты ценности теплоты отборов рассчитаем по формуле:Анализ технических решений с помощью КЦТ отборов.

1. Уменьшение температурного напора в ПВД 6 на 1 оС.

1. Установка охладителя перегретого пара.

1. Установка дренажного насоса на ПНД 2.

1. Установка расширителя.

1. Увеличение потерь давления в трубопроводе отбора к ПНД 4 в 2 раза.

ооо

1. У становка охладителя дренажа на ПВД 6.

5.Расчет технико-экономических показателей.6.Выбор вспомогательного оборудования турбоустановки.

1. Питательные насосы выбираем на подачу питательной воды при максимальной мощности установки с запасом 5 %:

пнпв

1. Конденсатные насосы выбираем по максимальному расходу пара в конденсатор с запасом:

кнк

1. Дренажные насосы выбираем без резерва ( резерв – каскадный слив ) типа КС-32-150 ( ПНД 6 ).
2. Подогреватели низкого давления выбираем типа ПН-200-16-7 I в количестве 4 штук.
3. Подогреватели высокого давления в количестве трех штук типа ПВ-425-230-35-I.
4. Деаэраторы выбираем с деаэраторной колонкой типа ДП-500М2 и деаэраторным баком типа БД-65-1.

Заключение.

о2Литература. 2

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке

В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

Автоматическая подпитка расположена на байпасе

Особенности подпитки открытого контура отопления

Особенности подпитки открытого контура отопления

Открытая система имеет расширительный бак. Его устанавливают в наивысшей части «магистрали». Он помогает справиться с тепловым расширением воды, компенсируя давление в отоплении. Для определения уровня жидкости из емкости на кухню или в ванную комнату выводят контрольную трубку. В конце этой трубки устанавливают запорную арматуру, она поможет избежать утечки перерасхода воды.

В контрольное время кран открывается. Если вода течет, тогда все в порядке. В противном случае нужно незамедлительно пополнить уровень воды.

Гравитационная отопительная система имеет три основных элемента:

1. шаровой кран необходим для передачи теплоносителя из водопровода в отопление;
2. фильтр помогает устранить опасные примеси;
3. обратный клапан защищает от смешивания питьевой воды и жидкости из отопительной системы.

Подкачка воды в систему отопления. Что такое узел подпитки и как он работает

Этот узел является, как уже было сказано, важным элементом отопления. Его основная задача – контроль количества теплоносителя, и, при необходимости – его восполнение.

Как правило, в современных отопительных системах устанавливаются автоматические узлы, основным элементом в которых является подпиточный клапан. Он имеет небольшую мембрану, на которую воздействует давление внутри системы и пружину.

В случае, если давление в отопительном контуре понижается, воздействие на пружину, соответственно, снижается. Мембрана перестает сдавливать пружину, и она проталкивает шток, в результате чего открывается отверстие для пополнения отопительной системы. Через это отверстие поступает вода.

Как правило, подпиточный клапан для системы отопления устанавливается на трубу, которая подает обычную воду. То есть, соединена с системой водоснабжения. Это следует учитывать, поскольку для отопительной системы вода используется очищенная (она оставляет меньшее количество налета на стенках труб и радиаторов).

В то время как привычная вода из водопровода очистку не прошла. То есть, рациональнее на входе поставить небольшой фильтр и время от времени его менять. Таким образом вы сможете уберечь трубы и соединения от преждевременного накопления отложений.

Когда начинается подача дополнительного количества воды в систему отопления, давление в ней постепенно начинает подниматься. Как только оно достигнет необходимого уровня, на мембрану вновь оказывается давление. Она воздействует на пружину, которая, сжимаясь,  закрывает отверстие.

Как видите, принцип действия подпиточного клапана достаточно прост

Но действие это крайне важно

Из чего состоит подпиточный клапан

Важно: бывают случаи, когда велика вероятность попадания теплоноситель из отопительного контура в водопроводные трубы. Это крайне нежелательно, поскольку многие владельцы используют в качестве теплоносителя воду с антифризом

Для защиты от подобной ситуации следует установить специальный обратный клапан.

Где установить?

Специалисты утверждают, что лучше всего подпиточный клапан устанавливать неподалеку от расширительного бака. Это на самом деле так, поскольку бак срабатывает регулярно, и, соответственно, сразу после снижения давления в системе из-за работы бака оно автоматически восстанавливается клапаном. То есть, перебои с давлением крайне непродолжительны, и не скажутся на качестве работы системы.

Не следует располагать узел подпитки на трубах обрата возле отопительного котла. В таком случае порция холодной воды может провоцировать сбои в работе. Точно также не рекомендуется устанавливать автоматический подпиточный клапан на трубах с подающей водой. В таком случае теплоноситель слишком горячий, и может повредить элементы самого узла.

Почему именно автоматика?

Прошло то время, когда уровень давления в системе регулировался вручную. Причина установки именно автоматического узла в том, что на самом деле подпитка требуется достаточно часто. Автоматика сама контролирует уровень давления, сама определяет необходимое количество воды, которую следует добавить для нормализации работы отопления.

Ярким примером качественного современного оборудования является подпиточный клапан alimat. Это качественный элемент, который поможет вам обеспечить нормальную работу отопительной системы, без каких-либо проблем с давлением.

Вывод

Подпиточный клапан с манометром – простой способ избежать сбоев в работе отопления. Нет необходимости периодически проверять давление, перекрывать насос и самостоятельно восполнять количество теплоносителя. Немного потраченных средств и времени на установку – и ваша систему будет работать безотказно, а в доме всегда будет тепло и комфортно.
