Выбор и установка подрозетника для гипсокартона: правила и нюансы

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Установка подрозетников в гипсокартон

Фиксация монтажных модулей не составляет особого труда, если работы разделить на этапы.

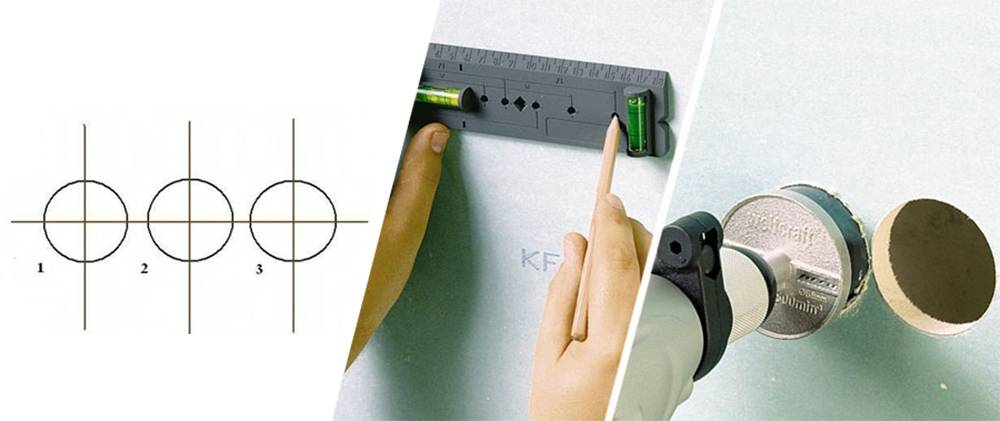

Разметка стены

От этого мероприятия зависит правильность расположения системы питания для электрического оборудования. Схема процесса:

1. Поскольку проводка протягивается за гипсокартонной поверхностью, план размещения розеток должен быть продуман заранее. При составлении учитывается расположение предметов интерьера и устройств, требующих питания, чтобы точки подключения были распределены удобно.
2. Согласно схеме определяется посадочное место. От участка начала отсчета, в качестве которого может выступать пол, край стены или другой объект, отмечается несколько точек, при помощи уровня они приводятся к одному положению и соединяются.
3. На получившейся линии необходимо сделать засечку – центр будущего отверстия.
4. Если требуется закрепить несколько коробок в едином блоке, то от первой точки откладывается расстояние 71 мм. Учитывается, что такая дистанция подходит для изделий диаметром 68 мм.

Чтобы избежать ошибок, которые приведут к перекосу монтируемой конструкции, целесообразно проверять правильность разметки.

Для обустройства круглых отверстий в гипсокартоне есть несколько приспособлений, но лучше всего себя зарекомендовала зубчатая насадка

Создание отверстий

После разметки всех поверхностей дрелью с набором коронок для гипсокартона делаются посадочные места для подрозетников. Насадка подбирается исходя из диаметра выбранного модуля. В качестве альтернативы можно применить балеринку или выпилить участок вручную.

Просверлить отверстие коронкой получается значительно быстрее и проще, поэтому это оптимальное решение. Технология работ:

По насечкам на основной линии выставляется центрирующее сверло. Без спешки на небольшой скорости выполняется заглубление

Важно следить, чтобы насадку не повело в сторону, поэтому инструмент нужно держать перпендикулярно. После того как зубья коронки прошли покрытие, скорость увеличивают

Если планируется создать удлиненный модуль, то высверливание осуществляется по оставшимся точкам.

При ручном выпиливании края не всегда получаются идеально ровными, поэтому их потребуется доработать.

Монтаж коробки

Установить подрозетник нетрудно, если изделие качественное, а предыдущие работы выполнены без ошибок. Порядок действий:

1. Выводятся провода, на корпусе отсоединяются заглушки, через которые пропускается кабель.
2. Вставлять модуль требуется без лишних усилий. Если лапки в конструкции не откидываются, то изделие нужно помещать последовательно, немного подгибая скобу.
3. Если устанавливается несколько модулей, то после высверливания перегородки между отверстиями срезаются. При помощи соединителя элементы стыкуются и помещаются в разъем.
4. Коробка выравнивается, вкручиваются крепежные винты. Затягивание не должно быть слишком сильным, чтобы не продавить гипсокартон.

Установка коробки выполняется в 2 этапа и не вызывает особых затруднений даже у новичков, главное не пережать винты, иначе сломаются прижимные лапки

После проверки по уровню можно подключать и ставить начинку.

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

• Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
• При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.

Подрозетник для ГКЛ: характерные особенности

Подрозетник для ГКЛ – важный элемент при проведении электрооборудования в полые стены, который надежно крепится за лист и позволяет монтировать любые электроконструкции – выключатели, розетки, датчики или свитчеры.

«Стакан» под гипсокартон отличается от остальных наличием специальных креплений, установленных на шурупах. Этими креплениями подрозетник фиксируется к внутренней стороне стены. Только так «стакан» можно надежно закрепить – ни раствором шпатлевки, ни цементом.

Бывают случаи, когда необходимо монтировать подряд 2 или 3 подрозетника. В этом случае нужно выбрать «стаканы» с соединительными тоннелями, через которые будет прокладываться провод. В случае, если нужно установить лишь один подрозетник, эти соединения можно обрезать, так как они могут мешать установке в углубление в гипсокартоне. Есть и второй вариант – можно приобрести специальные соединительные элементы. Эти перегородки устанавливаются в стаканы уже непосредственно перед их монтажом в стену.

Характеристика коронок

Для розеток используется специальное сверло (фреза) цилиндрической формы с режущей кромкой в виде заостренных зубчиков, размещенных под определенным углом на торце. В центре устройства находится сверло, вокруг которого размещается коронка. Сначала в обрабатываемый материал проникает сверло, фиксирует насадку в заданном положении и выполняет центровку для режущей кромки. Такая форма оптимальна для эффективного сверления и долговечности коронки.

Для установки подрозетников используется коронка, диаметр которой составляет 68 или 70, хотя размерный ряд может варьироваться в пределах от 33 до 150 мм. Длина инструмента для монтажных работ по установке электрического клеммного блока – 60-65, хотя встречаются насадки глубиной от 30 до 80 мм.

Коронки разделяются на виды:

• цельные – состоят из одного тонкостенного металлического стакана с зубчиками;
• разборные – представляют собой конструкцию из универсального диска, на котором размещено несколько стаканов различных диаметров в форме незаконченного цилиндра.

Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм. К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр.

Фреза серии Карат (Бош) используется в комплекте с адаптером и центрирующим сверлом, что позволяет обрабатывать стены из гипсокартона, мрамор и дерево. Коронка HSS (Makitta) под патрон 13 мм подходит для обработки поверхностей из ГКЛ, пластика, фанеры для стен и ДСП. Позволяет выполнять отверстия в стене глубиной 3,2 см. Комплектуется зенковкой.

Коронка 6.8 см (разборная)

Инструменты для монтажа розеток в гипсокартон

Какие инструменты, материалы и приспособления могут понадобиться при установке короба для электрической розетки или для выключателя в гипсокартоне? Карандаш — чтобы отметить уровень и контуры коробки на стене. Линейка или уровень для измерения высоты, расстояния. Круглая фреза с дрелью, чтобы вырезать отверстие (если коробка имеет форму прямоугольника, эту работу можно выполнить с помощью пилы). Отвертка — для крепления подрозетника. Нож может понадобиться для прорезания отверстий для проводов. Пару кусочков гипсокартона, чтобы прикрепить коробку на другой стороне стены.

Инструменты и материалы, необходимые для самостоятельной сборки подрозетника в гипсокартонной стене, список:

• Коробка
• Карандаш
• Линейка или уровень
• Дрель с круглой фрезой
• лобзик
• Ручная пила
• Отвертка
• Нож
• Обрезки гипсокартона

Что касается непосредственно схемы электропроводки и особенностях установки розеток — читайте следующую инструкцию.

Советы и рекомендации

Целесообразно руководствоваться следующими правилами:

• Все расчеты необходимо сделать заранее. Составляемая схема должна содержать подробный чертеж обрешетки и расположения проводки.
• Если приобретаются дешевые подрозетники, то их берут с запасом. Учитывается, что лицевая сторона должна лежать на плоскости без зазоров.
• Глубокий короб обеспечит более удобное размещение кабеля.
• Преимущество собираемого блока заключается в возможности быстрого наращивания.
• После установки модулей выполняется финишная отделка.

Хотя технология работ не отличается сложностью, она предполагает аккуратность и точность.

Выбор коронки

Коронка — особое сверло в виде цилиндра с кромкой, имеющей небольшие, но острые зубья. С ее помощью можно эффективно сверлить материал, получая идеально ровные отверстия. Стандартные размеры изделий 68−70 мм, но есть насадки с другими параметрами.

Чтобы не разорвать лист ГКЛ при сверлении, не нужно слишком сильно вдавливать насадку. Иначе придется тратить время на устранение последствий. Диаметр отверстий определяют в точности исходя из размеров подрозетников: они должны входить туго, почти впритык. К листу приложить подрозетник, обвести место маркером для получения отметок, но сверлить нужно немного шире от полученных значений. Всю работу проводят только по лицевой стороне. После сверления нужно снова нанести шпаклевку и грунтовку: это позволит увеличить срок службы разъемов.

Правила установки изделий

Установку производят по разметке. Для ее нанесения пользуются рулеткой. С ее участием отмеряют расстояния для будущего места, куда будет выполняться установка розеток в гипсокартон. По центру области установки проставляют крестик.

Разработаны определенные нормативы монтажа, которыми можно руководствоваться в работе:

• высота монтажа розетки от пола — 30 см до центра отверстия;
• эта же разметка в ванной комнате — 1м над стиральной машинкой;
• над столешницей кухонного стола высота установки равна 1 м 20 см;
• расстояние от пола до центра отверстия при установке включателя — 90 см, от торца дверного косяка — 18 см.

Этим нормативам можно следовать, а можно и не следовать. Могут быть предусмотрены и собственные размеры, удобные для конкретной ситуации.

После нанесения на гипсокартонную обшивку разметки приступают к выполнению отверстия, в которое потом можно будет закрепить подрозетник.

Отверстие выполняют, следуя одному из приемов:

1. Отверстие целиком вырезают ножом;
2. По границе окружности работают сверлом, а после по прорези выбирают материал ножом.

С помощью данных способов создается отверстие с не самым совершенным видом, а неровность его краев намного отягощает монтажный процесс. При этом с гипсокартоном работать, прилагая чрезмерные усилия, не допустимо, так как материал достаточно хрупок, легко идет на разлом. В связи с чем достаточно распространенной рекомендацией является применение для подобных работ специальной коронки по дереву (d – 6,7 см).

Данную насадку также привлекают для создания отверстий округлых проемов под точечные светильники. Для работы коронку надевают на шуруповерт либо дрель. После приведения электрического инструмента в рабочее состояние коронку подносят к стене и, надавливая на нее, врезаются в стену.

Установка подрозетников

После того как будет готов инструмент и само отверстие, приступают к проведению монтажных работ. Рекомендуется ознакомиться с планом электропроводки, учитывая расстановку и габаритные размеры мебели. Лучше потратить немного времени и получить необходимую информацию, чем позже все переделывать.

Пошаговая инструкция

В процессе установки следует придерживаться последовательности. Пошагово процесс можно описать так:

1. Подводят нужные кабели к сделанным отверстиям.
2. Вставляют и закрепляют инструмент, «лапки» ставят перпендикулярно к изделию и медленно закручивают винты. При появлении сопротивления проворачивают еще на пол-оборота, этого будет достаточно.
3. Место установки необходимо зашпаклевать. Этот момент важный, не стоит его игнорировать, ведь шпаклевка значительно укрепит местонахождение электрического разъема.

Стандарты и требования

При работе все расстояния измеряют исходя из того, где будет расположен разъем, какие задачи он должен выполнять. Однако, принято пользоваться определенными стандартами:

• 30 см от пола (в помещениях);
• 100 см для ванных комнат (как правило, располагается над стиральной машиной);
• 120 см на кухне (преимущественно размещают над мебелью).

Правильно установить в ГКЛ розетки можно, используя подрозетники. Они помогают сделать дом максимально безопасным.

Установка подрозетников в бетонную или кирпичную конструкцию

Для правильной установки подрозетников необходимо осуществить такие действия:

Шаг 1. Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.

Делаем штробу в стене для прокладки проводки для розетки

Шаг 2. В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.

Шаг 3. Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.

Образец подрозетника предназначенного для монтажа в стену

Шаг 4. Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.

Образец установленных коробок под подразетники

Сейчас читают:

Шаг 5. Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.

Емкость для разведения алебастра

Процесс разведения алебастра

Цены на алебастр

алебастр

Шаг 6. Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.

Использование алебастра для установки подрозетника

Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.

Образец установленного подразетника

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм

Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

А если монтаж гипсокартона уже завершен?

Если гипсокартонная стена была установлена профессиональными мастерами, то скорее всего, они вывели провода из нее. Поэтому все, о чем нужно позаботиться — как сделать отверстие в гипсокартоне под розетку, не задев провода.

Для этого их нужно как можно сильнее отогнуть вверх, не задевая при этом изоляцию, а затем прямо под ними высверлить отверстие, в которое затем вставить подрозетник – его рамка закроет и отверстие, и торчащие провода.

Можно также убрать провода в стену и дрелью с коронкой по гипсокартону просверлить отверстие в месте их выхода. Этот способ более сложный, так как есть опасность, что сверло перережет провод или повредить изоляцию.

Размеры и особенности подрозетников для гипсокартона

На данный момент в продаже имеется множество вариантов продукции, основное различие которых в габаритах. Самые распространенные параметры:

1. Глубина установочной коробки – H. Измеряется в миллиметрах. Встречаются значения от 40 до 62 мм, наиболее удобный габарит – 6,2 см. Это объясняется тем, что объем такой детали позволяет разместить провода при установке основной части, а не вытягивать их из-под каркаса. Но глубина должна согласовываться с проемом обрешетки.
2. Внешний диаметр – d. Востребованностью пользуются изделия диаметром 68 мм, но встречаются варианты от 60 до 75 мм. Учитывается, что именно этот показатель определяет габариты посадочного отверстия, которое высверливается в плите ГКЛ.

Несмотря на разнообразие материалов и производителей, размеры у всех круглых подрозетников, предназначенных для монтажа в гипсокартон, четко фиксированные, по ГОСТу

Установочные данные выбранного элемента указываются с изнаночной стороны. Также среди обозначений внутри или снаружи должны присутствовать показатели температуры плавления, выделяющие устойчивый к пламени материал.

Подрозетники для гипсокартона имеют следующие особенности:

• Наличие двух лапок (скоб) по краям. Они обеспечивают надежность монтажа и не дают коробке вываливаться. Фиксирующие детали могут быть выполнены из пластика или металла. Второй тип является отличным решением, если лапка раскрывается только после установки в отверстие при вкручивании винта. Скоба должна иметь достаточную поверхность прилегания.
• Разнообразие форм. Существует квадратная, круглая или прямоугольная разновидность, что дает возможность выбора подходящего элемента.
• Несколько заглушек. Они располагаются с тыльной или боковой стороны изделия и открываются только перед установкой с учетом места подхода кабеля.

В отличие от устройств, встраиваемых в стены из бетона, детали для листов ГКЛ с внешней стороны имеют 4 видимых шурупа: два передвигают лапки, а остальные нужны для укладки металлической планки.

Выбор подходящих моделей

Первым делом приобретают соответствующие подрозетники под ГКЛ обшивку. Идеальным вариантом считаются самозатухающие пластмассовые изделия. Именно такие смогут при нагревании отдавать тепло гипсокартону

Что немаловажно в плане пожарной безопасности на случай короткого замыкания

Чтобы выбрать нужный размер изделия, ориентируются по габаритам отверстия. Чаще всего установка подрозетника в гипсокартон производится в перегородки с большим коэффициентом пустотелости. Поэтому данный пункт тут не имеет особого значения.

Стандартный подрозетник поставить в гипсокартонную обшивку нельзя — тут используют специфический вид продукции. В продаже ассортимент ее велик. Оптимальным является поставить подрозетник для гипсокартона, выбрав его среди марок:

• Legrand;
• IEK;
• Hegel;
• Kaiser;
• Schneider Electric.

Продукт каждого производителя отличается от других внешним диаметром и глубиной заделки. Маркировка данных параметров — d2 b H соответственно. Стандартный подрозетник для гипсокартона имеет диаметр в 6, 8 см. В магазинах продаются модели и с другими d2 – от 6,0 см до 7,5 см. Глубина заделки у изделий может варьироваться от 4,0 до 6,2 см. Ассортимент такой продукции имеет и модели, габариты которых выходят за общепринятые рамки.

При рассмотрении внешнего вида таких подрозетников на них выделяют 4 винта, пара их которых выставляются снаружи, а другая утоплена. Одними из них прикрепляют саму конструкцию, а другими — розетку. На задней поверхности имеются разметки под проделывание отверстий для кабеля.

Место монтажа в немалой степени определяет выбор подходящего изделия. По возможности и при наличии достаточного пространства за перегородкой рекомендовано подбирать варианты с глубиной посадки 6,0 — 6,2 см. При расключении проводки подобные размеры очень удобны, в особенности если в схеме отсутствуют распределительные коробки. Тогда расключение провода делают в подрозетнике, где каждому миллиметру придается большое значение.

А если монтаж гипсокартона уже завершен?

Если гипсокартонная стена была установлена профессиональными мастерами, то скорее всего, они вывели провода из нее. Поэтому все, о чем нужно позаботиться — как сделать отверстие в гипсокартоне под розетку, не задев провода.

Для этого их нужно как можно сильнее отогнуть вверх, не задевая при этом изоляцию, а затем прямо под ними высверлить отверстие, в которое затем вставить подрозетник – его рамка закроет и отверстие, и торчащие провода.

Можно также убрать провода в стену и дрелью с коронкой по гипсокартону просверлить отверстие в месте их выхода. Этот способ более сложный, так как есть опасность, что сверло перережет провод или повредить изоляцию.

Правила установки изделий

Установку производят по разметке. Для ее нанесения пользуются рулеткой. С ее участием отмеряют расстояния для будущего места, куда будет выполняться установка розеток в гипсокартон. По центру области установки проставляют крестик.

Разработаны определенные нормативы монтажа, которыми можно руководствоваться в работе:

• высота монтажа розетки от пола — 30 см до центра отверстия;
• эта же разметка в ванной комнате — 1м над стиральной машинкой;
• над столешницей кухонного стола высота установки равна 1 м 20 см;
• расстояние от пола до центра отверстия при установке включателя — 90 см, от торца дверного косяка — 18 см.

Этим нормативам можно следовать, а можно и не следовать. Могут быть предусмотрены и собственные размеры, удобные для конкретной ситуации.

После нанесения на гипсокартонную обшивку разметки приступают к выполнению отверстия, в которое потом можно будет закрепить подрозетник.

Отверстие выполняют, следуя одному из приемов:

1. Отверстие целиком вырезают ножом;
2. По границе окружности работают сверлом, а после по прорези выбирают материал ножом.

С помощью данных способов создается отверстие с не самым совершенным видом, а неровность его краев намного отягощает монтажный процесс. При этом с гипсокартоном работать, прилагая чрезмерные усилия, не допустимо, так как материал достаточно хрупок, легко идет на разлом. В связи с чем достаточно распространенной рекомендацией является применение для подобных работ специальной коронки по дереву (d – 6,7 см).

Данную насадку также привлекают для создания отверстий округлых проемов под точечные светильники. Для работы коронку надевают на шуруповерт либо дрель. После приведения электрического инструмента в рабочее состояние коронку подносят к стене и, надавливая на нее, врезаются в стену.

Подготовительные этапы работ

Работы по установке розеток и выключателей в стену из гипсокартонной конструкции не такой уж сложный процесс, если заранее к ней подготовиться и соблюдать правила безопасности. Первым делом нужно четко определить точки расположения в помещении, где будут установлены выключатели и розетки, предварительно сделав разметку карандашом в гипсокартоне. Сделать подсчет и покупку количества нужного материала (розеток и подрозетников).

Советы как правильно выбрать подрозетник видео

Приобретая подрозетники, главное не ошибиться при покупке, желательно заранее уведомить продавца, подобрать именно под гипсокартонную конструкцию стен, а не под бетонную. Лучше будет если всю фурнитуру (подрозетники, выключатели и розетки) приобретать в одном специализированном магазине, на месте проверив их на совместимость, во избежание дальнейших проблем при установке. А также необходимо подготовить такие инструменты, как электродрель с насадкой.

Советы

1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
2. Размер коронки для стандартного подрозетника 68 мм.
3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

Пошаговая установка подрозетников

Подрозетник (монтажный блок) состоит из следующих деталей:

• пластиковый круглый короб;
• четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
• специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
• завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Монтирование розетки

Убедившись с помощью индикаторной отвертки, что электричество отключено, можно приступать к монтажу изделия. Вначале следует подготовить провода. Если концы слишком длинные, надо их укоротить (до 10 см). Кончики проводов следует зачистить от изоляции (0,5 см). После действия будут такими:

1. Снять декоративную часть с внешней стороны изделия, отложить.
2. Ослабить на контактах розетки болты крепежа.
3. Вставить розетку в подрозетник, не фиксировать.

Подключение проводов

На внутренней стороне изделия можно увидеть 3 клеммы — фазу, ноль, заземление. Они подключаются к соответствующим кабелям трехжильной проводки квартиры. Провода различаются по цвету: фаза черная, красная, коричневая, заземление всегда желто-зеленое, ноль белый, бело-голубой. Иногда встречается четвертая клемма розеток — приспособление дублирует провод «земля» для более комфортного соединения.

Для подключения нужно вставить в клеммы очищенные кончики проводов, закрепить их винтами

Очень важно не перепутать провода, ведь это приведет к короткому замыканию. Если места для заземления нет, что встречается в старых домах и на дачах, то провод «земля» следует заизолировать и упрятать его в коробку

После можно жестко зафиксировать все крепежные элементы, установить розетку с подрозетником в ровное положение. В окончание работы нужно поставить лицевую панель изделия и защелкнуть ее.
