Подсистемы для монтажа вентилируемых фасадов: особенности конструкции и наиболее распространенные материалы

Особенности монтажа подсистем вентилируемых фасадов

Популярный материал: Керамогранит

Керамогранит – это искусственный материал, имитирующий натуральный камень или керамику. Благодаря своим свойствам, керамогранит часто используется в качестве крепежных элементов в системе вентилируемых фасадов.

Характеристики керамогранита:

• высокая прочность и твердость;
• устойчивость к агрессивным воздействиям окружающей среды;
• низкая влагопоглощаемость;
• легкость в установке.

Для монтажа вентилируемого фасада из керамогранита необходимо использовать специальные крепежные элементы, такие как расширительные болты и анкерные пластины.

Важно обеспечить правильный шаг крепежа и не перегружать элементы конструкции, чтобы избежать деформаций и повреждений керамогранита

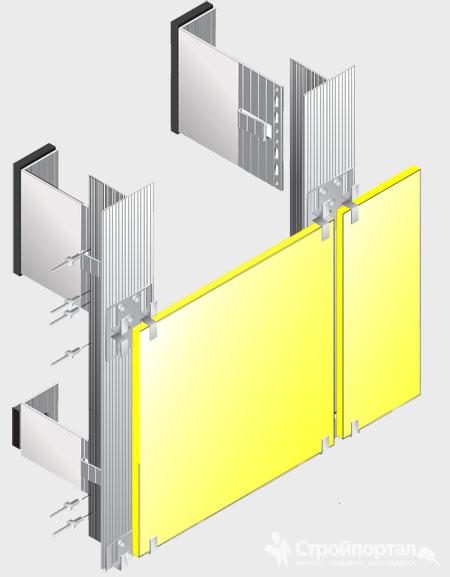

Пример расстановки крепежных элементов в системе вентилируемого фасада из керамогранита

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

• материал несущей стены;
• предназначение здания;
• климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

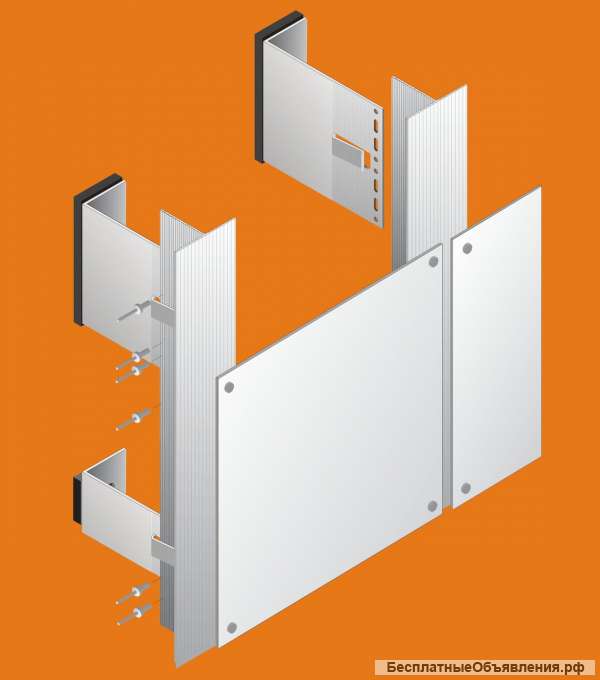

Каркас для вентилируемого фасадаЭлементы каркаса

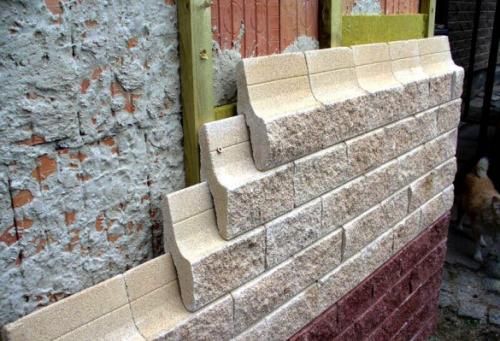

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

• Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
• Составление графика работ.
• Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
• Создание сметной документации для расчёта окончательной стоимости.
• Передача окончательного проекта заказчику.

Требования к конструкциям вентилируемого фасада согласно СНиП

Пожарная безопасность — это одно из главных требований к вентилируемым фасадам, впрочем, как и к другим системам для наружного утепления. Регламентирует процесс разработки проекта вентфасада Техническое свидетельство ФГУ ФЦС Росстроя. В нем устанавливаются требования ко всем элементам и к системе в целом. Законодательно, требования к конструкциям закреплены в СП 23-101-2000. В документе речь идет о проектировании тепловой защиты различных типов зданий. В СНиП 23-02-2003 также регламентируется тепловая защита зданий.

Между подцоколем и фасадом оставляем зазор не менее 2,5см

Без пожарных испытаний конструкции такого типа нельзя считать безопасными. После прохождения специальных тестов определяется возможная высотность зданий, для их монтирования. По результатам проверок выдается заключение о пожарной безопасности системы.

Проектно-сметная документация на вентилируемые фасады разрабатывается для каждого объекта отдельно. Основой для нее служит задание с информацией о соответствии системы СНиПам. Утверждается задание заказчиком и включает в себя:

• Список архитектурных чертежей фасада.
• Строительные чертежи внешних стен.

От качества монтажа зависит долговечность облицовки. Вентилируемая внешняя отделка — это многослойная конструкция взаимосвязанных элементов. При выходе из строя одного из них, быстро приходят в негодность остальные. Отклонения от правил монтажа могут спровоцировать:

• искажение несущей системы каркаса;
• намокание теплоизолирующего материала или его отслоение от стены;
• затекание воды;
• нивелирование работы вентиляционного канала.

Подсистема под вентилируемый фасад. Вентилируемый фасад – устройство системы

Вентилируемый фасад – универсальная многослойная система утепления ограждающих конструкций с обязательным вентиляционным зазором в 30-50 мм для беспрепятственной циркуляции воздуха по направлению снизу вверх. Благодаря вентиляционному зазору из стенового «пирога» удаляется водяной пар, образующийся в каждом жилом доме. Иными словами, вентфасад не только защищает стены от агрессивной внешней среды, но и обеспечивает оптимальный влажностный режим, продевая срок службы строения.

Система вентилируемого фасада обычно состоит из следующих слоев:

• подсистема ;
• телоизоляция;
• вентиляционный зазор;
• декоративный облицовочный экран.

В качестве утеплителя в вентфасадах обычно используются плиты, так как этот материал сочетает минимальную теплопроводность с гидрофобностью, негорючестью и отсутствием усадки. Проходя сквозь волокна, пар выпадает на внешней поверхности плит в виде конденсата и выветривается – изоляция поддерживается в сухом состоянии и не теряет теплосберегающих свойств. Привлекает и простой монтаж – враспор, без дополнительной фиксации механическим или клеевым способом. Система вентфасада включает и мембрану, закрывающую утеплитель от ветра и влаги, но она многих смущает своей горючестью.

nicola20 Участник FORUMHOUSE

Можно обойтись и без штукатурного слоя.

Железякин Участник FORUMHOUSE

Производители утеплителей разрешают не устанавливать мембрану поверх утеплителя на вентфасаде. И с этим согласны проектировщики. И заказчики, которые умеют слушать аргументы.

• На невысоких объектах тяга в вентзазоре минимальная, поэтому выдувания волокон утеплителя не будет.
• Этой тяги достаточно, чтобы снимать влагу с утеплителя. В нормально сделанном фасаде экран закрывает от потоков воды. Такого просто быть не должно. А влага практически всегда конденсат.
• Сплошной экран фасада, кроме керамогранита на кляммерах, сам является хорошей ветрозащитой. И сдерживает прямой воздушный напор на стену здания.

Именно это мы всегда пишем проектировщикам с просьбой пересогласовать пирог фасада, убрав гидроветрозащитную мембрану. И они это делают.

Если же контур проницаем для разного рода «соседей», без защиты могут возникнуть проблемы.

Олег19731 Участник FORUMHOUSE

Без пленки у меня птички очень портили утеплитель, поэтому пришлось установить. А так разницы не заметил.

Когда горючесть мембраны критична и вентфасад с закрытым контуром (софиты, решетка/сетка), то на частном доме можно обойтись и без защиты, хотя в типовом конструктиве этот слой присутствует.

Вентфасады востребованы как при отделке общественных зданий, в том числе и многоэтажных, так и частных домов до трех этажей. Это обусловлено вариативностью, так как функционал и характеристики системы зависят от компоновки, а визуальное разнообразие дает возможность вписаться. Ограничением может стать состояние основания – если речь о реконструкции дома с солидным «стажем» и стены ветхие, фасадная система должна быть облегченной. Это не повод отказаться от вентфасада в принципе, но придется максимально точно просчитать все нагрузки и подобрать соответствующую подсистему, крепеж и облицовку.

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

1. Подготовка поверхности стен.
2. Изготовление и установка каркаса под облицовку.
3. Укладка теплоизоляционного слоя с гидроизоляцией.
4. Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

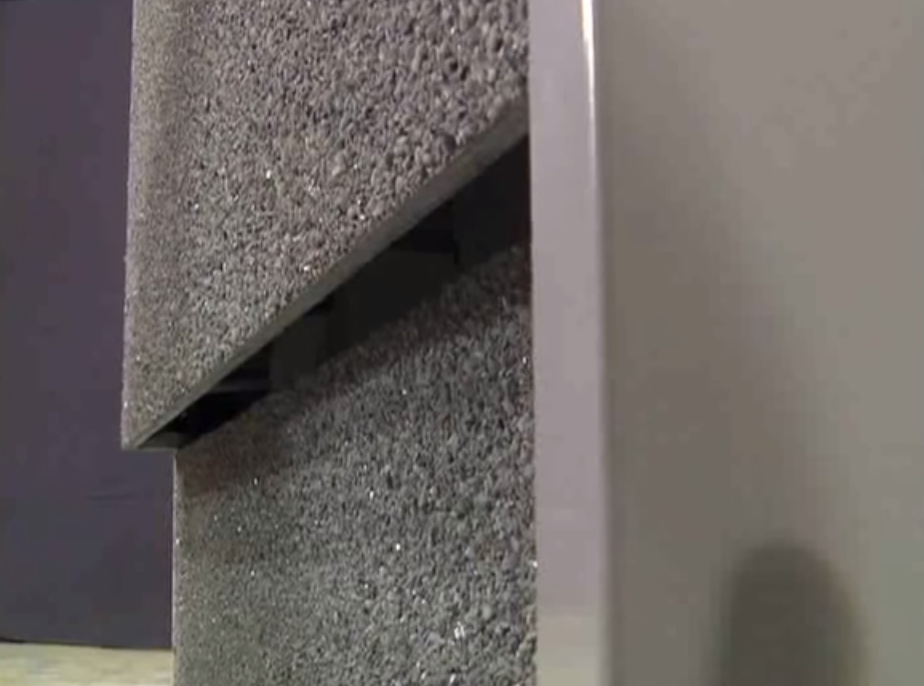

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Подсистема для вентилируемых фасадов Primet из оцинкованной стали

Оцинкованная подсистема Primet разработана с учетом всего разнообразия облицовочных материалов, существующих на сегодняшний день.

Наши профили из оцинкованной стали позволяют создавать следующие виды вентилируемых фасадов:

• фасады из керамогранита и натурального камня;
• навесные фасады из композитных материалов;
• вентилируемые фасады из фиброцементных плит;
• фасады из терракотовых или HLP панелей;
• стеклянные фасады.

Мы разработали и производим три конструктивных типа систем навесных вентилируемых фасадов, основанных на применении элементов, выполненных из оцинкованной и нержавеющей стали:

• горизонтально-вертикальная;
• вертикальная;
• межэтажная.

Все виды вентилируемых фасадов, созданных на основе оцинкованной подсистемы Primet, имеют высокую прочность и надежность.

Выбирая оцинкованную подсистему Primet для вентилируемых фасадов, вы гарантированно увеличиваете срок эксплуатации здания и получаете все необходимые профили и вспомогательные материалы от производителя.

Профили для навесных вентилируемых фасадов Primet соответствуют мировым стандартам качества.

Виды вентилируемых фасадов

Металлическая конструкция системы позволяет формировать две разновидности внешних фасадов такого типа:

• Вертикальный.
• Горизонтально-вертикальный.

В зависимости от использованных материалов для внешней облицовки принято выделать такие виды вентилируемых фасадов зданий:

• керамогранитный;
• из камня и кирпича;
• из планкена (деревянной доски);
• облицованный, с использованием металлических кассет из окрашенной оцинкованной стали;
• с облицовкой фиброцементными панелями;
• с декоративной облицовкой панелями из алюминиевого композита, терракоты, бетона, термопанелями Полиалпан.

Виды фасадов делятся в зависимости от материала каркаса подконструкции на

• деревянные;
• оцинкованные;
• стальные оцинкованные окрашенные;
• алюминиевые (с использованием сплавов на основе алюминия);
• нержавеющие (премиум класс, основа — нержавеющая сталь).

Материалы для вентилируемых внешних отделок выбираются исходя из бюджета и особенностей строительства. Наиболее популярные виды вентилируемых фасадов для частного дома, кроме функциональности учитывают стилистику всего участка. К вентфасаду малоэтажных построек предъявляются такие требования:

• гидроизоляция;
• теплоизоляция;
• шумоизоляция.

Для облицовки коттеджей чаще других используют сайдинг, фиброцементные панели, керамогранит, клинкерную плитку, натуральные или искусственные камни, а также сандвич-панели. В качестве каркаса могут выбирать деревянную обрешетку. Такая подконструкция уместна при обшивке дома легким материалом.

Горизонтальная подсистема для навесного фасада

Описание

Если вы монтируете облицовку вертикально, используйте горизонтальную подконструкцию.

Для каких облицовок подходит

Для стального сайдинга, профлиста, линеарных панелей.

Из чего состоит

В неё входят те же элементы, что и в вертикальную ― крепёжные кронштейны (стандартные, усиленные), Г-образные несущие профили (стандартные и усиленные).

Элементы горизонтальной подсистемы.

Монтаж

Монтаж горизонтальной подсистемы для вентилируемых фасадов не вызовет сложностей. Её устанавливают так же, как и вертикальную. Все этапы совпадают. Отличие ― только в положении кронштейнов и профилей.

Если подсистема вертикальная, лапка-основание кронштейна «смотрит» вправо или влево. Если горизонтальная ― она направлена прямо.

Аналогичная ситуация и с направляющими: в вертикальной подсистеме профили направлены влево или вправо, в горизонтальной ― прямо.

Что такое кровля

Кровля– это самый верхний элемент крыши. Кровля служит для защиты помещений здания и строения от атмосферных осадков, солнечной радиации и температурных воздействий.

Монтируется кровля на основание. Основанием для кровли в зависимости от архитектуры крыши служит:

• Стропильная система
• Бетонная, битумная или полимерная стяжка

К любому виду кровли предъявляются общие требования. Конструкция должна быть:

• Влагостойкой
• Водонепроницаемой
• Прочной
• Безопасной
• Стойкой к атмосферным и климатическим воздействиям, а именно:
• перепадам температур;
• порывам ветра;
• солнечному облучению.

Битумная стяжка

Отличия между подсистемами навесного фасада

Выше описаны различные виды подсистем для фасадов по материалам, из которых они изготовлены, тем не менее, это не является единственным отличием различных каркасов, представленных на сегодняшнем рынке строительных материалов.

Помимо прочего, подсистемы вентфасадов могут различаться в следующих характеристиках:

• Варианты крепления внешнего облицовочного слоя. Существуют подсистемы открытого и скрытого монтажа. Открытый вариант предполагает использование фасадных кляммеров, отдельные элементы которых выступают наружу. Вместо кляммеров для открытой фиксации облицовки могут использовать заклепки, применяемые в основном для установки панелей из композитных материалов и фиброцемента. Скрытый метод монтажа считается более дорогим вариантом, он предполагает установку облицовочных панелей в торцах подсистем или с внутренней стороны за счет использования скрытых кляммеров, планок-держателей или других подобных фиксаторов.
• Способы монтажа каркаса на поверхность стен здания. Стандартный вариант установки предполагает монтаж кронштейнов к внешней стене объекта, однако, он может быть использован только при условии, что внешние стены отличаются достаточной прочностью и изготовлены, к примеру, из кирпича или бетона. Если стены дома выполнены из рыхлых материалов (пенобетон, керамзитные блоки и т.д.), то кронштейны могут крепиться к межэтажным перекрытиям. Естественно, второй вариант монтажа является более дорогим.

Какой бы вариант подсистемы для фасадов не был выбран, главное, чтобы каркас отвечал индивидуальным особенностям объекта, удовлетворял все желания собственника по функциональности и стоимости и позволял организовать надежную систему вентилируемого фасада.
