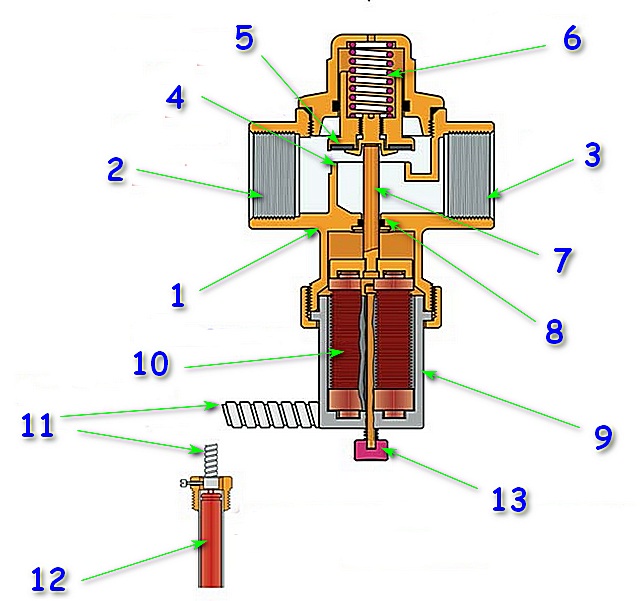

Предохранительный клапан теплового сброса в системе отопления

Виды аварийных клапанов

Выпускаются разные варианты аварийных устройств для котлов, которые отличаются:

1. По механизму прижима тарелки:
2. пружинные;
3. рычажно-грузовые.
4. По подъемной высоте механизма запорного типа:
5. малоподъемные (подъемная высота тарелки не будет больше 5% диаметра седельной части, устройства предназначаются исключительно для систем, заполненных жидкостью);
6. полноподъемные (затвор высоко подымается, давая возможность скинуть значительный объем среды, устройство подойдет для систем, которые рассчитаны на перевозку жидкости и пара).
7. По скорости срабатывания:
8. пропорциональные (открытие затвора происходит медленно, соответственно с ростом давления в водопроводе, закрытие не вызывает гидроудар);
9. двухпозиционные (открываются резко и способны скинуть значительный объем среды, за счёт резкого закрытия провоцируют гидроудар).

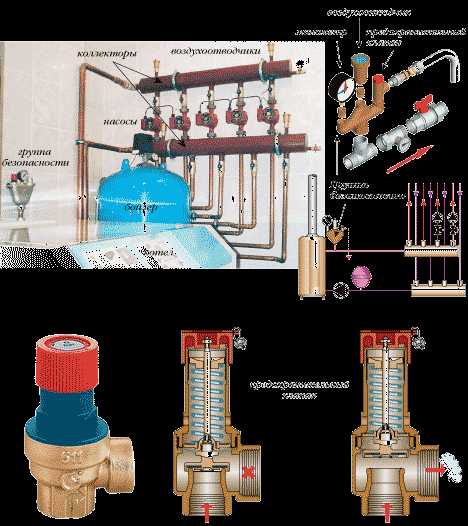

Клапаны пружинного типа

Пружинный клапан для предохранения для отапливания – более простой вариант, рассчитан на эксплуатацию в составе независимых систем отопления. Выделяется простой системой и надежностью. Шток золотника прижимается с помощью пружины, сила прижима зависит от степени ее сжатия. Для настройки показателей срабатывания аварийного устройства предусматривается выверяющий механизм.

Клапан для предохранения пружинистого типа

Клапаны рычажно-грузового типа

Клапан сброса давления рычажно-грузовой предназначается для применения на трубопроводах, их диаметр составляет не меньше 200 мм и нечасто используется для систем отопления в приватизированных домах, где тепловым источником служит котел. В данных устройствах для усиления на шток применяется груз. Чтобы задать уровень давления, при котором клапан должен включаться, исполняют настройку, меняя массу груза на рычаге устройства.

Клапан рычажно-грузового типа

Критерии выбора

Предохранительный клапан в системе отопления выполняет ответственную функцию – предотвращает вскипание котла и снижает давление, поднявшееся до предельных значений.

Рекомендуется выбрать пружинное устройство, при этом важно обратить внимание на следующие моменты:

• диапазон значений, при которых клапан способен сработать (подбирается в соответствии с параметрами отопительной системы);
• разновидность клапана – открытый или закрытый (в первом случае сброс теплоносителя выполняется в атмосферу, во втором – в обратный трубопровод);
• высоту подъема тарелки (выбирается исходя из пропускной способности).

Подбор устройства для сброса давления основывается на технических характеристиках отопительной системы — тепловой мощности котельного агрегата и максимальном давлении среды в трубопроводе.

Механизм

Аварийный клапан сброса должен срабатывать своевременно, что зависит от характеристик его механизма, ключевыми элементами которого являются шток, пружина и тарелка.

Основная характеристика клапана – это процентная разница между показателями давления в трубопроводе в момент начала перемещения штока и показателями давления при полностью открытом проходе для сброса излишков теплоносителя. Данный параметр также зависит от номинального давления в системе отопления. Скорость срабатывания устройства зависит от рабочего давления в системе – чем оно выше, тем быстрее клапан должен открыться.

Важно, чтобы механизм регулировки не контактировал с теплоносителем. Витки пружины не должны касаться друг друга. При длительном простое клапана пружина может «залипнуть» — в этом случае устройство вовремя не сможет сработать

Специальный шток для оттягивания пружины вручную дает возможность время от времени проверять работоспособность клапана. Сбросный клапан также обеспечивается защитой от промерзания

При длительном простое клапана пружина может «залипнуть» — в этом случае устройство вовремя не сможет сработать. Специальный шток для оттягивания пружины вручную дает возможность время от времени проверять работоспособность клапана. Сбросный клапан также обеспечивается защитой от промерзания.

Подвод трубопровода

Чтобы гидравлическое сопротивление не сказывалось на работе предохранительного устройства, диаметр клапана должен соответствовать диаметру подводящего патрубка или иметь большие размеры.

Материал изготовления

Для изготовления корпуса обычно применяется латунь, поскольку данный материал отличается низким температурным расширением, устойчивостью к коррозии, прочностью и доступной ценой.

Регулирующий блок выполняется из термостойкого пластика, который не меняет свою геометрию и сохраняет необходимую жесткость даже под воздействием доведенного до кипения теплоносителя.

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Классификация #1 — по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

Принцип действия пружинных предохранителей заключается в следующем:

• на затвор устройства воздействует поток воды;
• движение теплоносителя ограничивается усилием пружины;
• критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
• жидкость отправляется в выходной патрубок;
• внутренний объем воды стабилизируется;
• пружина закрывает затвор, возвращая его в первоначальное положение.

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Классификация #2 — по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация #3 — по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.

Виды и особенности конструкции клапанов для отопления

В настоящее время для работы перепускных клапанов применяются два различных по своей сути принципа работы – пружинный и рычажно-грузовой. Последний чаще всего используются для больших магистралей центрального отопления. Рассмотрим специфику работы каждого из них.

Пружинные клапана

Схема пружинного перепускного клапана

Этот сбросной предохранительный клапан системы отопления устанавливается в частных домах и квартирах.

Принцип действия этого механизма заключается в следующем. Поток жидкости воздействует на затвор капана, движение которого ограничивается пружиной. Как только значение давления превысит силу сжатия пружины – шток поднимется вверх. В результате этого теплоноситель поступит в выходной патрубок. После стабилизации внутреннего объема воды пружина клапана предохранительного для котла отопления вернет затвор в исходное положение. В итоге поток теплоносителя перестает поступать в выходной патрубок.

Рычажно-грузовой клапан

Такой тип сбросного предохранительного устройства применяется для трубопроводов больших диаметров (от 200 мм). В нем вместо пружины усилие на шток оказывает груз с различной массой.

Перед тем как подобрать предохранительный клапан для системы отопления с подобной конструкцией, необходимо ознакомиться со спецификой его эксплуатации. Прежде всего – это грубая настройка критического значения давления. Сделать это можно изменяя массу на внешнем рычаге. У пружинных моделей это можно сделать провернув регулирующий колпачок. Причем минимальное изменение значения давления может составлять 0,2 бар.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

• Кран Маевского
  . Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
• Автоматический воздухоотводчик
  . Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется – он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Клапан для отопления вводится в состав систем, чтобы избежать избежать нарушения движения потоков.

Его назначение состоит в обеспечении беспрепятственного протекания теплоносителя в прямом направлении и воспрепятствовании его движению в обратном направлении, сохраняя при этом работоспособность устройства отопления в целом.

Для чего устраивают подпитку в системе теплоснабжения

Даже в самых совершенных системах теплоснабжения с качественной обвязкой котла и теплосети полностью избежать утечек воды из системы невозможно.

Поэтому устанавливается узел подпитки, а собственнику котла, нужно знать в каком случае для подпитки водогрейных котлов допускается использовать обычную водопроводную воду.

Главными причинами уменьшения объема воды во внутреннем контуре котла можно назвать:

1. Технологический сброс теплоносителя в процессе нагрева котла из холодного состояния, вызванного температурным расширением воды и необходимостью снижения давления.
2. Работа кранов Маевского.
3. Выполнение аварийно-восстановительных или профилактических ремонтов.
4. Аварийные утечки из котла, при разрыве или коррозионном повреждении внутренних поверхностей нагрева.
5. Протечка предохранительного клапана, при аварийном сбросе воды.
6. Нарушение графика технического обслуживания котла.
7. Плохое качество воды и накипеобразование в трубах.
8. Плохое качество монтажа контура отопления.

Подпитка котлов сырой водой выполняется с помощью специального узла, который обычно идет в комплекте с котлом. В случае ее отсутствия, производитель должен предоставить информацию покупателю о необходимой схеме обвязки, расчете минимальной производительности оборудования и необходимую спецификацию оборудования.

Нормальной считается утечка в закрытой системе 0.75% от фактического объема воды в сети, приборах отопления и контуре котла, а в открытых системах к этой величине добавляется 1.2 расчетного часового объема на нужды ГВС. Для мощного водогрейного и парового котла подпиточная вода должна проходит предварительную химическую обработку.

Типы предохранителей

Клапан для предохранения для систем отопления имеет несколько вариантов, выделяющихся по фунционалу и выполняющих разные функции:

Устройства сбросного типа заблаговременно рассчитываются на определенное давление, при превышении которого происходит убирание избыточного носителя тепла. Для стравливания лишнего давления рассчитано особое отверстие для слива, которое закрыто при нормальных условиях. При увеличении давления выше безопасного, мембранная ткань подымается напором носителя тепла выше отверстия аварийного сброса давления, и излишек жидкости просто убирается из системы.

Устройство служит для устранения смены направления движения жидкости в контуре. Смысл работы предохранителя проста. Специализированный механизм запорного типа позволяет воде перемещаться только в одном направлении – в нагревательный бачок. Также, при увеличении давления в трубопроводах через «носик» клапана происходит сброс излишков воды. Для того чтобы вода не выливалась на пол, рекомендуется на отверстие для выхода клапана одеть сбросной отрезок трубы и вывести его в канализацию.

Подпружиненный

В подпружиненных обратных устройствах заслонка пропускного отверстия закрывается при помощи прижимной силы пружины. Водный поток давит на мембранную ткань, приподымая пружину и открывая пропускное отверстие. В случае возвратного тока жидкости, что непозволительно, если применяется закрытая отопительная схема, пружина давит на мембранную ткань сверху, закрывая отверстие. Давление с другой стороны еще более увеличивает прижимную силу, не допуская смены направления движения потока.

Имеет в основе тот же принцип, но заместь пружины и затвора применяется стальной шар, закрывающий отверстие для слива под воздействием силы тяжести. Это налаживает некоторые ограничения. Так, к примеру, его можно применять исключительно на горизонтальных участках теплоснабжения.

Кроме лишнего давления в системе обогрева есть еще проблема допустимого образования воздушных пробок. Как правило эта проблема появляется, если тепловым носителем выступает вода. А дело все в том, что в водной массе домашней температуры содержится определенное количество растворенного воздуха, который высвобождается в процессе нагрева. Установка воздушного клапана предохранительного для отапливания в замкнутой системе устранит накопление воздуха, перекрывающего движение воды.

Рабочий принцип

Устройство в рабочем состоянии по следующему принципу: в специализированной капсуле находится поплавок, когда в системе отсутствует воздух, он будет в поднятом состоянии. При завоздушивании системы теплопроводов, водный уровень в капсуле понижается, а поплавок опускается, открывая затвор, выпускающий воздух из системы отопления. Аварийный спуск воздуха может выполняться ручным способом либо автоматично.

Виды предохранительных клапанов

На сегодняшний день придумано немало конструкций предохранительных клапанов. Они могут отличаться следующими особенностями:

Механизмом прижима тарелки

По данному признаку приборы делятся на две группы:

• пружинные;
• рычажно-грузовые (сегодня применяются только на трубопроводах диаметром более 200 мм).

Высотой подъема запорного механизма

Различают такие виды:

1. Малоподъемные: тарелка поднимается не выше, чем на 5% диаметра седла. Для таких клапанов характерны простая конструкция и малая пропускная способность, ввиду которой их применяют только на сосудах с жидкостями (жидкость является несжимаемой, поэтому для стабилизации давления достаточно сбросить совсем небольшое ее количество).
2. Полноподъемные. Затвор поднимается гораздо выше, позволяя сбросить большое количество среды. Благодаря этому полноподъемными клапанами можно оснащать сосуды как с жидкостями, так и со сжатыми газообразными веществами, в т.ч. паром.

Скоростью срабатывания

Снова две разновидности:

1. Пропорциональные. Затвор открывается постепенно и на величину, пропорциональную давлению в сосуде. Уровень среды меняется плавно, а при закрытии клапан не провоцирует гидроудары.
2. Двухпозиционные.

Последние могут быть либо закрытыми, либо полностью открытыми.

Открываются резко, сбрасывая при этом большое количество среды, но и закрываются резко, вызывая гидроудары.

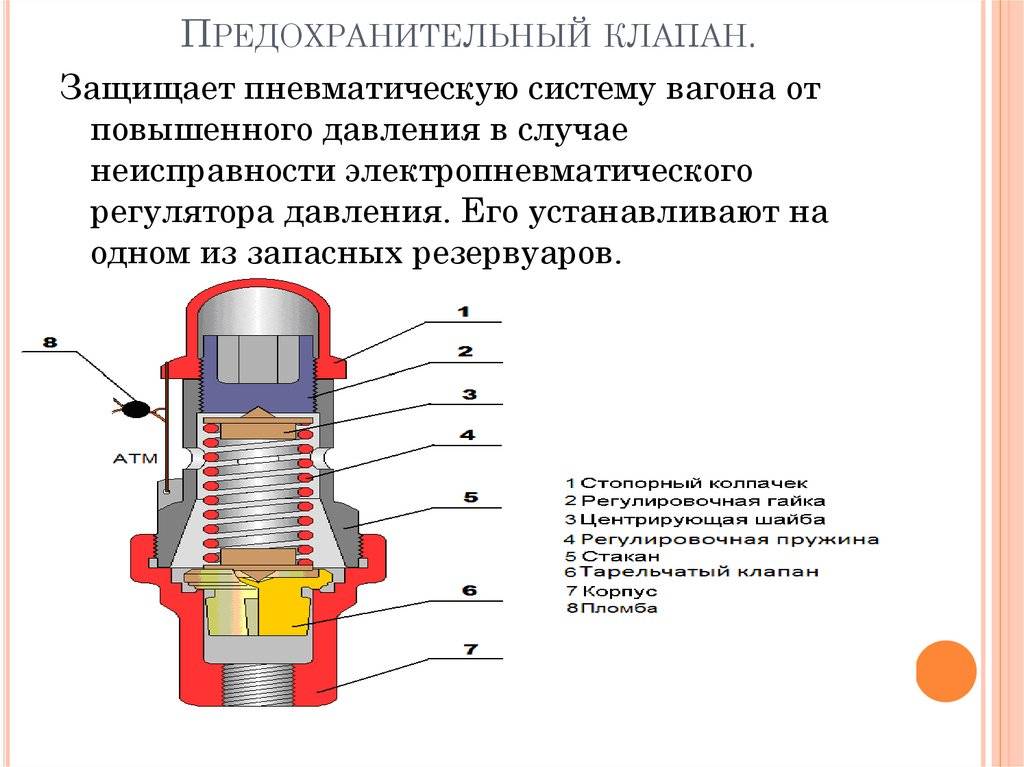

Принцип работы предохранительного клапана

На рисунке показан предохранительный клапана седельного типа.

Основными элементами предохранительного клапана являются:

1. корпус;
2. пружина;
3. запорно-регулирующий элемент;
4. седло.

В исходом состоянии усилие Fпр пружины 2 прижимает запорно-регулирующий элемент (конус) 3 к седлу 4. Напорная линия отделена от сливной.

В случае если сила Fг давления потока на запорно-регулирующий элемент превысит силу Fпр, конус сместится вверх, пропуская поток из напорной линии в сливную.

При отсутствии давления в линии слива величина усилия Fг определяется по формуле:

Fг=Рн×А

Где А – площадь уплотняемой поверхности.

Регулировка давления настройки предохранительного клапана осуществляется путем изменения предварительного поджатия пружины.

Устройство и принцип работы пружинного предохранительного клапана

На рынке предохранительной арматуры для котлов и систем отопления основную нишу занимают пружинные предохранительные клапана. Многие производители изготавливают модели самых разных диаметров и на различные диапазоны настройки. Основным назначением предохранительного клапана является защита трубопроводных систем и котлов от превышения давления. Достоинством данного оборудования является его работа в автоматическом режиме. При превышении настроечного давления теплоносителя клапан открывается и начинает сбрасывать излишки теплоносителя в отводной трубопровод. Когда давление опускается в рабочие пределы, то клапан автоматически закрывается и прекращает сброс теплоносителя.

Устройство пружинного предохранительного клапана

Предохранительный клапан пружинного типа представляет собой изготовленный из латуни или бронзы корпус, внутри которого находится предохранительный пружинный механизм. В основе данного механизма лежит стальная пружина, защищенная от внешнего воздействия пластиковым колпачком, который также выполняет функцию проверочной ручки. Проверочная ручка позволяет в случае необходимости в ручном режиме осуществить принудительное открытие клапана для проверки его работоспособности. Для надежной защиты пружинного механизма от попадания в него теплоносителя имеется мембрана, изготовленная из этилпропиленовой резины.

Устройство пружинного предохранительного клапана Valtac VT 490: 1 — латунный корпус; 2 — пластиковая крышка корпуса; 3 — пластиковая проверочная ручка; 4 — пластиковая заглушка; 5 — алюминиевая шильда; 6 — латунный шток; 7 — нейлоновая втулка подстройки; 8 — стальной фиксатор штока; 9 — стальная пружина; 10 — каучуковая золотниковая обойма; 11 — пластиковый золотник

Принцип работы пружинного предохранительного клапана

Принцип действия пружинного предохранительного клапана

В основе принципа работы предохранительного клапана лежит взаимное противодействие на затворе давления воды, стремящегося открыть клапан и усилия пружины, направленного на удержание затвора в закрытом положении. Предохранительный клапан будет закрыт до тех пор, пока давление воды на затворе не превысит усилие пружины. Необходимо отметить, что клапан начинает срабатывать уже при давлении примерно на 3% меньшем, чем настроечное. Если давление в системе продолжает расти, то это приводит к дальнейшему подъёму затвора (пропорционально давлению теплоносителя) и равномерному увеличению объёма сбрасываемой воды. Полное открытие предохранительного клапана наступает при давлении примерно 110-115% от настроечного (в зависимости от модели). После сброса излишков теплоносителя давление в системе начнёт снижаться и как только усилие пружины предохранительного клапана преодолеет статическое и динамическое давление вытекающей воды, затвор закроется. Полное закрытие предохранительного клапана наступит при снижении давления в системе до 80% от настроечного.

Настройка пружинного предохранительного клапана

Настройка предохранительного клапана выполняется по месту установки, после завершения всех монтажных работ и промывки отопительной системы.

Настройку давления в пружинном предохранительном клапане выполняют вращением специального регулировочного винта, сжимающего пружину, которая прижимает затвор к седлу. После этого проверяется давления срабатывания клапана, полного его открытия и закрытия.

В некоторых предохранительных клапанах производителем в заводских условиях уже настроено и зафиксировано давление срабатывания, поэтому самостоятельная регулировка давления в них уже невозможна. В них имеется специальная неснимаемая крышка, которая защищает от перенастройки клапана. Фирмы-изготовители для удобства пользования вводят цветовую маркировку крышек в соответствии с давлением настройки: черный цвет – 1,5 бар, красный – 3 бар, желтый – 6 бар (предохранительные клапана Valtec VT 490).

Производители рекомендуют периодически прочищать предохранительные клапана в случаях, когда система отопления работает стабильно, без превышения давления. Это обусловлено тем, что клапан находится без работы в течение длительного времени, что может стать причиной его засорения различными загрязнениями. Для прочистки предохранительного клапана («подрыва») необходимо провернуть колпачок по направлению стрелки до характерного щелчка. Данная процедура позволяет избежать течей, большая часть которых вызвана именно засорением и последующим неплотным прилеганием затвора к седлу клапана.

Устройство и принцип работы пружинного предохранительного клапана, 5 / 5 (4 голосов)

Расскажите о нас друзьям:

Место установки предохранительных клапанов

При выборе места для установки предохранительных устройств необходимо соблюдать ряд правил:

1. Импульсные клапаны нужно монтировать в закрытых помещениях, при этом учитывать для какого климата они предназначены (умеренного или тропического).
2. Для обслуживания, ремонта, сборки и разборки изделий рекомендуется организовать так место, чтобы эти действия были без вырезки из системы водопровода.
3. Выполнять установку, соблюдая проектные рабочие чертежи.
4. Главный клапан монтируют приваривая к штуцеру только вверх вертикально. Возможно отклонение, но не больше 0,2 мм на 100 мм высоты защитного устройства.
5. При приваривании исключить возможность попадания в его полость брызг, грата, окалины.
6. Швы после варки нуждаются в термообработке, основываясь на требования действующей инструкции по монтажу оборудования системы водопровода.
7. На трубах, которые подходят к клапану и трубопроводах сброса напора, запрещено устанавливать запорные устройства и фильтры.
8. Рычаг клапана устанавливается горизонтально.
9. Для того, чтобы контролировать напор, перед фитингом нужно поставить манометр.
10. Клапан для системы отопления можно монтировать в нескольких местах трубопровода.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.
