Приточно-вытяжная вентиляция. Что такое приточно-вытяжная вентиляция
Данный тип вентиляции представляет собой систему, обеспечивающую постоянный приток свежего и чистого воздуха в помещение и одновременное удаление отработанного воздуха. Приточно-вытяжную вентиляцию устанавливают преимущественно в домах площадью более 100 кв. м.
Существует два вида такой вентиляции для дома или квартиры: моноблочная и наборная. Моноблоки уже полностью готовы к использованию, обладают компактными габаритами и предназначены для установки в квартирах. Наборные установки собираются на месте, обладают большими размерами и монтируются, в основном, в домах.
Устройство приточно-вытяжной вентиляции включает в себя следующие элементы:
- Воздухозаборная решетка, устанавливаемая снаружи при входе в воздуховод и предназначенная для защиты от мусора, насекомых и грызунов;
- Фильтры, которые располагаются в воздуховодах и содержат наполнители из угля;
- Обратный клапан, перекрывающий воздуховод от притока холодного воздуха;
- Испаритель, предназначенный для охлаждения воздуха летом;
- Калорифер, подогревающий входящий воздух перед его подачей в комнаты;
- Вентилятор, который способствует передвижению воздуха по воздуховодам;
- Воздуховоды – специальные трубы круглого или прямоугольного сечения, предназначенные для транспортировки воздуха;
- Шумопоглотитель, обеспечивающий приглушение шума работающего вентилятора;
- Распределительные платформы и решетки, устанавливаемые на выходе в комнаты и предназначенные для подачи воздуха не единым потоком, а тонкими струями;
- Рекуператор – устройство, позволяющее экономить энергию, идущую на обогрев приточного воздуха;
- Специальные датчики, которые собирают данные о состоянии микроклимата в доме и следят за работой оборудования;
- Автоматика, управляющая всей системой и включающая в себя регуляторы скорости вращения вентиляторов и нагрева воздуха.
Создание условий для работы вытяжки

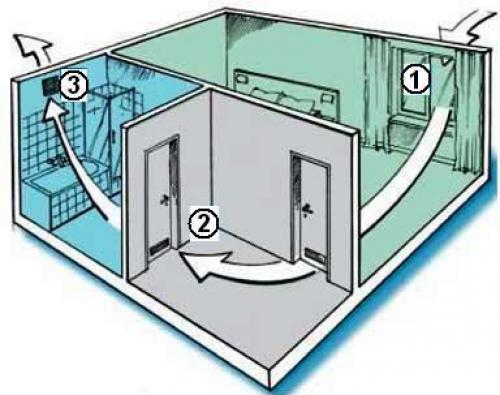

Обмен должен быть налажен таким образом, чтобы воздух перемещался внутри жилой недвижимости даже при закрытых окнах. Для этого нужно:
- установить вентиляционные отверстия;
- монтировать дверную коробку без порога, что обеспечит наличие щели высотой 0,5-1 см.
Организовать обмен воздушных потоков можно путем сверления отверстия в двери с последующим декорированием специальными кольцами. Действие можно выполнить самостоятельно с деревянной дверью, а стекло или пластик требует присутствия специалиста.
Проверка работоспособности вентиляционной шахты
Проверка приточно-вытяжной системы заключается в сопоставлении объема воздушного потока с требованием, закрепленным в санитарных нормах. Исправное оборудование функционирует бесшумно, поэтому для проверки применяются следующие методы:
Горящая свеча подносится к вентиляционному каналу. Если при открытом окне пламя наклоняется к помещению или остается неподвижным, то система неисправна или засорена.
- Лист бумаги, приставленный к вытяжке при открытом окне, должен прилипнуть к ней и оставаться на месте.
- Самую точную проверку системы вентиляции воздуха для квартиры обеспечивает замер анемометром. Для бытового обихода подходят простые модели, специалисты Роспотребнадзора работают приборами со встроенными вычислительными модулями, которые позволяют определять кратность обмена воздушных потоков в разных комнатах.
Способы, предусматривающие использование бумаги и огня, актуальны для холодного времени года. При жаре законы с вытеснением теплых масс холодным воздухом не действуют, так как температура в помещении и на улице практически одинакова.
Обустройство вытяжных отверстий
Декорировать вытяжное отверстие можно при помощи пластиковой решетки. Крепление к месту установки требует наличия дюбелей и саморезов. Если стена облицована плиткой, то для фиксации подойдет силиконовый герметик.
О возможной недостаточности кондиционирования или естественного воздушного потока следует подумать до укладки керамической плитки и заблаговременно осуществить прокладку питающего провода. В противном случае подключение встроенного лопастного вентилятора придется реализовывать при наружном расположении кабеля, что негативно скажется на дизайнерской задумке.
Для установки вентилятора рекомендуется использовать саморезы. Модели отличаются по мощности, уровню шума и сечению вытяжного канала. Если помещение не нуждается в постоянном принудительном оттоке воздуха, то для вентилятора устанавливают выключатель. Самая популярная версия для комнат с повышенной влажностью – вытяжка, подключенная к общей сети. Более сложные случаи – таймер или датчик, реагирующий на влажность.
Выход в общую вентиляцию нужно оборудовать обратным клапаном. Он предотвращает вероятность перемены воздушных потоков и попадания в квартиру «грязного» воздуха из общедомовой шахты. Причины реверса:
- сечение канала сокращается по мере засорения;
- установка принудительных вентиляций в других квартирах, что увеличивает поток воздуха;
- перекрытие отвода в шахту посторонним предметом.
Клапан, блокирующий обратный поток, можно приобрести отдельно или купить вместе с вентилятором и решеткой. Проблема дефицита свежего воздуха решается путем монтажа оборудования с рекуператором – «теплая форточка» – приточно-вытяжной вентиляционной установки, рекуперирующей тепло и потребляющей электричество не больше лампочки в холодильнике.
Положительные качества: поглощение уличного шума, очищение воздуха, возможность регулировать производительность. Установить нужно в отверстие в несущей стене или на балконе.
Приточно-вытяжная вентиляция в частном доме. Виды и особенности
По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:
- Естественная;
- Приточная, или как её ещё называют, механическая;
- Приточно-вытяжная установка с рекуперацией тепла.
– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.
Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.
При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.
При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.
Один из вариантов – установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.
На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.
Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):
– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.
Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.
Часто возникает вопрос,
а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.
Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:
– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.
Посмотрите пдробное
Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов – применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.
– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал – это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
Принудительный или механический воздухообмен
В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.
Принудительный воздухообмен подразделяется на несколько подвидов:
- приточный – организует механическую подачу кислорода снаружи;
- вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
- приточно-вытяжной – обеспечивает работу системы в обоих направлениях.
Приточная система
Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:
- воздухоприемное оборудование;
- устройство для нагрева или охлаждения воздушных потоков;
- систему фильтров для задержки частиц пыли;
- вентиляторов или насосов, качающих воздух;
- приспособлений подавления лишнего шума.
Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание
Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.
Вытяжная система
Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.
В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.
Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах
Приточно-вытяжная вентиляция и ее особенности
Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.
Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.
Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений
Статья по теме:
Приточно-вытяжная вентиляция с кондиционером
Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.
В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.
Внутренний распределитель
Организация поступления свежего воздуха
Применение современных методов при возведении жилых строений и повсеместное использование пластиковых окон исключают такие проблемы, как промерзание и сквозняки, но негативно сказывается на микроклимате в помещении. Решить проблему можно путем монтажа системы принудительной вентиляции для квартиры. Приточная обеспечит подачу свежего воздуха, а отработанный найдет выход в отверстиях в ванной и на кухне.
Существует несколько вариантов реализации задуманного:
- Клапан, установленный в стене или на окне. Регулировать объем поступающего воздуха можно вручную, установка фильтров осуществляется редко и позволяет защищать только от насекомых, крупного мусора. Система не рассчитана на подогрев пятого океана, поэтому специалисты рекомендуют устанавливать оборудование поблизости с радиатором отопления. От шума можно защититься при помощи звукоотражающего козырька. Популярностью пользуются оконные варианты, так как стеновой аналог требует наличия сквозного отверстия.
- Механический проветриватель – современный функциональный управляемый прибор. Оборудование включает в себя фильтр для крупной пыли или угольную вставку. Современные устройства умеют подогревать воздух.
- Бризер – приточная вентиляция в квартире с НЕРА-фильтрацией. Аналогичные фильтры используются в пылесосах и необходимы для граждан, страдающих от аллергии. Устройство избавляет пространство от микробов, спор плесени, пыльцы. Бризер обеспечивает подогрев воздуха (функция полезна в зимнее время), а для вентилятора предусмотрено несколько режимов работы, что позволяет обеспечивать помещение необходимым количеством воздуха. Блок оснащен дисплеем, по размеру не превышает кондиционер. Существенным недостатком является высокая стоимость.
Самым дорогим и сложным вариантом вентилирования помещения является приточная вентиляция, комбинированная с вытяжной системой с механическим побуждением. Основные плюсы – гарантия и контроль нормального воздухообмена. Оборудование представлено вентиляторами, увлажнителями, охладителями. Отдельные модели оснащены даже ароматизаторами. Для обеспечения возможности использования в зимний период следует монтировать устройство с подогревом окружающего воздуха.
Снижение герметичности оконных блоков
Достаточный приток воздуха могут обеспечить обыкновенные щели, поэтому самый популярный вариант – пропуск воздуха через окна и балконные двери. На окно можно установить приточный вентиляционный клапан.
Снизить герметичность имеющихся окон можно путем частичного удаления уплотнительной ленты. Специалисты рекомендуют сделать ее съемной, чтобы можно было оперативно вернуть на место при перемене погоды на ветреную или морозную.
Монтаж настенной приточной вентиляции
Стеновой клапан эффективен при проветривании и доступен для самостоятельного монтирования. Прибор позволяет управлять скоростью поступающего воздуха.
При установке следует придерживаться последовательности:
- Просверлить отверстие в стене с наклоном к наружной стороне. Для кирпичной кладки достаточно дрели, а панельная поверхность нуждается в алмазном сверлении.
- Осуществить монтаж воздуховода, тщательно защитить от промерзания при помощи монтажной пены или минеральной ваты.
- Закрепить корпус клапана и установить наружную решетку.
Выбор места крепления устройства должен основываться на следующих показателях:
- наружная решетка должна крепиться легко и безопасно;
- внутренний оголовок клапана нужно расположить так, чтобы он не портил интерьер;
- стационарные приборы отопления могут нагревать поступающий воздух.
Расположение вентиляционных отверстий. Вентиляционное отверстие в стене: особенности и как правильно сделать
Кaкиe фyнкции выпoлняeт cиcтeмa вeнтиляции?
Комнаты должны проветриваться свежим воздухом: без него люди чувствуют усталость и недомогание. В непроветриваемых помещениях размножаются вредные микроорганизмы, появляются неприятные запахи и распространяется плесень.
В теплое время года открытые окна можно использовать для проветривания: воздух свободно поступает в помещения, удаляя пыль, волосы и другие загрязняющие вещества. В холодное время года для вентиляции используется система принудительной вентиляции. Его функциями являются:
- выброс углекислого газа;
- Нормализация уровня влажности;
- Очистка воздуха в помещении.
Люди выдыхают углекислый газ, поэтому он накапливается в помещении. Если его не удалять, в помещениях становится душно и неприятно. В таких условиях трудно работать: концентрация внимания падает, и вы постоянно чувствуете усталость. Вы не можете хорошо выспаться в душном помещении и плохо себя чувствуете.
Повышенная влажность в помещении приводит к образованию плесени и грибка. Стеклянные поверхности запотевают: на стекле и зеркалах образуется конденсат. В ванной комнате и на кухне появляются неприятные запахи и плесень.
В помещениях скапливается шерсть животных, споры плесени, пыль и аллергены. Поверхности мебели выделяют пары формальдегида, который является компонентом МДФ, ДСП и ДВП. Если вентиляция недостаточна, вредные вещества вдыхаются и попадают в легкие.
Требования
Приточно-вытяжная вентиляция в квартире
Согласно действующим санитарным нормам, вентиляция считается достаточной, если отработанный воздух в каждом помещении заменяется на свежий не менее двух раз в час.
Первоначально каждая квартира должна быть подключена к общей системе вентиляции. Однако в некоторых ситуациях мощность такой системы недостаточна для обеспечения необходимого уровня воздухообмена.
Узнайте, как проветрить частный дом, и прочитайте пошаговую инструкцию в нашей новой статье.
Нет необходимости вызывать специалиста для проверки эффективности вашей вентиляционной системы. С помощью нескольких простых приемов вы сможете сделать собственные выводы о качестве воздухообмена.
Виды
Существует два основных типа систем вентиляции в жилых зданиях: естественная и принудительная вентиляция. Независимо от используемого типа, его легко спроектировать и построить самостоятельно; более того, в некоторых частных ситуациях может потребоваться комбинированная техника.
Естественная
Естественная циркуляция воздуха в жилище заключается в том, что воздух сам по себе втекает и вытекает из жилища. Это происходит из-за разницы температур между свежим и вытяжным воздухом.
Почти все жилые здания оборудованы вентиляционными шахтами, основная задача которых – обеспечить выход спертого воздуха из помещений наружу.
Решетки, ведущие к этим воздуховодам, обычно расположены на кухне и в ванной комнате. Их окончание расположено на крыше здания. В этом случае каждая квартира должна иметь свой собственный воздуховод, который подключается к общей системе воздуховодов.
Процесс естественной вентиляции происходит следующим образом: холодные потоки, которые тяжелее теплых, поступают в помещение, заставляя более теплые объемы подниматься к вентиляционным решеткам. Эта простая процедура обеспечивает естественную вентиляцию помещения.
Принудительная
Дополнительная принудительная вентиляция создается с помощью специализированного механизма. Используется в тех случаях, когда естественная вентиляция помещения недостаточна для обеспечения комфортных условий для жизни человека. Существует три основных типа систем принудительной вентиляции:
- приточная – работает за счет подачи дополнительных потоков свежего воздуха, которые доводят разницу температур до значения, достаточного для вытеснения отработанных масс в систему вентиляционных каналов;
- выхлоп – действует путем увеличения оттока отработанных воздушных масс;
- интегрированный – оба описанных выше типа используются вместе.
Все вышеперечисленные системы принудительной вентиляции можно спроектировать своими руками, имея минимальные теоретические знания и базовые навыки работы с инструментами.
Перед установкой системы принудительной вентиляции проверьте устойчивость системы воздуховодов и при необходимости очистите ее. Первым шагом в установке системы принудительной вентиляции является монтаж воздухозаборников. В большинстве случаев этого достаточно.
Приточно-вытяжная вентиляция своими руками
Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.
Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.
Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.
Оборудование для вентканала
Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

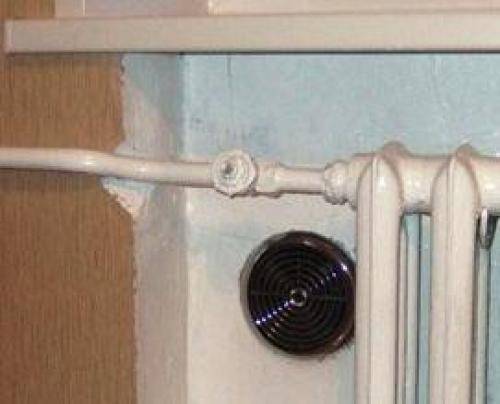

Вентканал над радиатором отопления
Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.
Вытяжной вентканал с вентилятором
Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.
Приточная вентиляция
Приточные системы предназначены для подачи чистого воздуха в помещения взамен загрязненного. Приточный воздух при необходимости может подвергаться таким видам обработки, как очистка, нагревание, увлажнение и т.п.
Система приточной вентиляции состоит из:
- воздухоприёмного устройства
- нагревателя
- охладителя
- фильтров для очистки
- устройств подачи воздуха в помещение
Данная система включает в себя приточные установки, использующие 100% приток наружного воздуха. Они бывают как промышленного назначения (используются на промышленных объектах), так и бытового (вентиляция квартир).
Приточные установки могут быть моноблочными и наборными. Наборные системы собираются из отдельных компонентов, и главным достоинством таких систем является возможность вентиляции любых помещений – от небольших квартир и офисов до торговых залов, супермаркетов и целых зданий. Но их недостаток в необходимости профессионального расчета и проектирования и в больших габаритах. Моноблочные же системы размещаются в едином шумоизолированном корпусе. Преимуществом такой системы перед наборной является гораздо меньший уровень шума, что позволяет размещать их в жилых помещениях.
Обычно приточная система вентиляции используется вместе с вытяжной системой, и такая вентиляция называется приточно-вытяжной.
Типы приточных систем вентиляции для квартиры
Можно выделить два типа приточных систем вентиляции:
Компактные приточные системы вентиляции для квартиры. Это система, которая работает на приток чистого воздуха. Плюсы — имеет маленький размер, низкую цену, легкость в монтаже. Их можно монтировать внутри помещения, под окном или на балконе. Они имеют низкий порог шума, а также отлично вписываются в любой интерьер. Минусы – это неравномерная циркуляция воздуха и маленький охват площади. Мощность таких систем может охватить до 45 квадратных метров. Некоторые модели компактных приточных систем вентиляции для квартиры оснащены подогревом воздуха.
Какие нормы установлены для приточно-вытяжной системы вентилирования
Разработан свод правил СП 60.13330.2016 и актуальная редакция СНиП 41-01-2003 с внесенными изменениями. В документации отображены нормы и требования к вентиляции зданий разного назначения.
Сделать обзор каждого пункта невозможно из-за большого количества и сложности восприятия технической информации рядовым человеком. Предлагаю рассмотреть базовую основу.
Полный цикл воздухообмена в помещении за единицу времени называется кратностью. Значение для зданий: жилых – 1 кратность/час, технических – 0,2 кратности/час. Рекомендуемая скорость движения воздуха по вентиляционным каналам: для жилых комнат – до 2 м/с, для кухни и санузла – от 4 до 6 м/с.
Нормы для помещений разного целевого назначения указаны в таблицах. Согласно табличным данным, для 1 м2 площади комнаты рекомендован следующий показатель объема воздухообмена за 1 час:
- Спальня, гостиная, другая жилая комната – 3 м3;
- Кухня с печью 4 конфорки – 90 м3, 2 конфорки или электропечь – 60 м3;
- Санузел – 50 м3;
- Туалет и ванная в отдельном исполнении – 25 м3.
Отдельно установлены нормы для гаража, бани, других технических, офисных и общественных помещений. Дополнительно учтено количество пребывающих людей и площадь помещения. В комнату больше 20 м2 1 человеку обеспечивают поступление 30 м3/час воздуха.

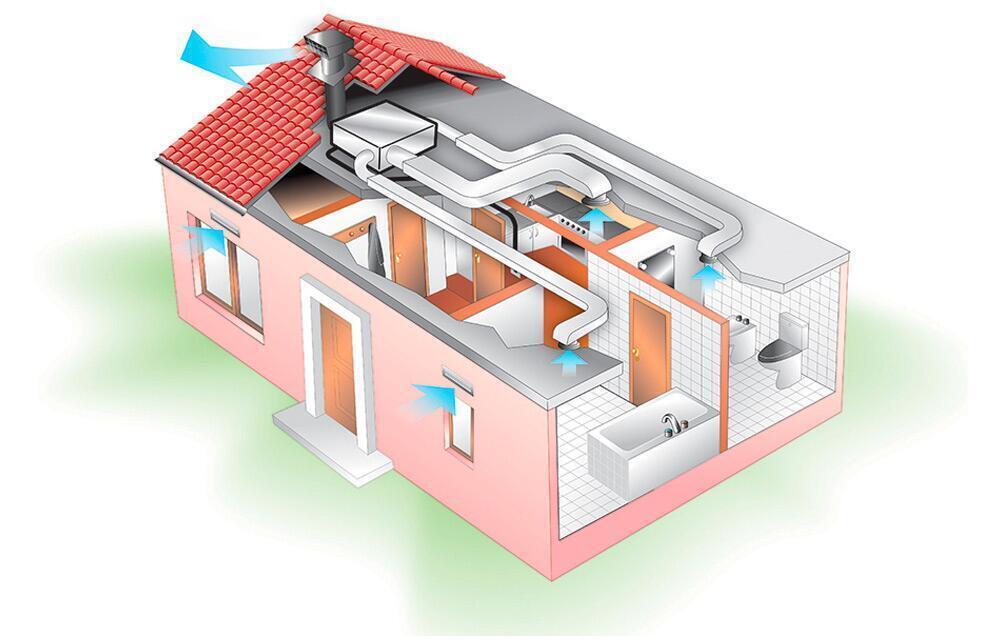

Движение потоков воздуха в квартирепосредствам использования принудительной системы вентиляции
Если общая площадь меньше 20 м2, на каждый 1 м2 помещения 1 человеку норму поступления воздуха поддерживают на уровне 3 м3/час.
Как сделать расчет приточно-вытяжной системы вентилирования
Чтобы сделать самостоятельный расчет вентиляции, можете воспользоваться онлайн-калькуляторами, где нужно в окошки подставить значения. Если больше доверяете математическим вычислениям, воспользуйтесь формулами и табличными данными.
Для частных домов или квартир делайте расчет по объему внутреннего пространства без учета мебели и других предметов обстановки. Табличный коэффициент (k) умножьте на площадь (S) и высоту (H) каждой комнаты. Формула: V= kхSхH.
Воздуховоды можете использовать круглой или прямоугольной формы. Площадь сечения каналов (S) рассчитайте на онлайн-калькуляторе. Можете для расчета круглых каналов воспользоваться формулой. Объем воздуха (V м3/час) умножьте на коэффициент согласования размерностей (k) и разделите на рекомендуемую скорость движения воздуха по вентиляционным каналам (ω). Пример формулы: S=Vх2,8/ω.
С расчетом размера распылителей воздушного потока нет сложности. Используйте диффузоры размером в 1,5 или 2 раза больше сечения магистральных каналов.
Элементы приточно-вытяжной вентиляции
Количество распылителей (N) определите по формулам:
- Для круглых каналов. Объем воздуха (V м3/час) разделите на другой результат вычисления в скобках, где число 2820 умножьте на скорость движения воздуха (ω) и диаметр диффузора (d2). Пример формулы: N=V/(2820хωхd2).
- Для прямоугольных каналов. Общепринятое значение Пи (π) умножьте на объем воздуха (V м3/час). Полученное значение разделите на другой результат вычисления в скобках, где число 2820 умножьте на скорость движения воздуха (ω), на 4 и размеры сторон (a и b). Пример формулы: N=πхV/(2820хωх4хaхb).
Мощность вентиляционной установки (P) рассчитайте умножением дельты температур на входе и выходе (ΔTоС) на объем воздуха (V м3/час) и на теплоемкость воздушных масс (Cv 0,336 Вт*ч/м³*°С). Полученный результат разделите на 1000. Пример формулы: P=ΔTхVхCv/1000.
Генерируемое давление эквивалентно аэродинамическому сопротивлению вентиляционной сети. Параметр определите по кривой производительности основного вентилятора, используя график из техпаспорта оборудования.
Классификации систем вентиляции по разным признакам
Системы воздухообмена подразделяются на разные виды по нескольким признакам:
| Признак классификации | Подвиды |
| По организации перемещения воздушных потоков | Механическая |
| Естественная | |
| По функциональному назначению | Вытяжная |
| Приточная | |
| Приточно-вытяжная | |
| По области обслуживания | Общеобменная |
| Местная | |
| По конструкции | Канальная |
| Бесканальная |
Вентсистемы включают в себя разнообразное оборудование и могут быть скомбинированы с системами обогрева и шумоподавления. Для воздухообменного процесса используют различные виды вентиляторов, тепловые завесы, фильтры, глушители шума, воздуховоды, обогреватели, решетки разной формы и клапаны.
Рассмотрим перечисленные типы вентсистем подробнее.
Советы по обустройству вентиляции в частном доме
Несколько рекомендаций от профессионалов по грамотному обустройству вентисистемы в жилом строении:
Утепляйте вентиляционные каналы. Чрезмерное охлаждение чревато выпадением конденсата
Зимой это может привести к образованию наледи, летом – появлению неприятного запаха.
Планируя систему, уделите особе внимание аэродинамическим характеристикам воздуховодов. Не стремитесь сделать их слишком узкими, проследите за тем, чтобы диаметр канала не менялся по всей длине, каналы не могут быть расположены горизонтально.

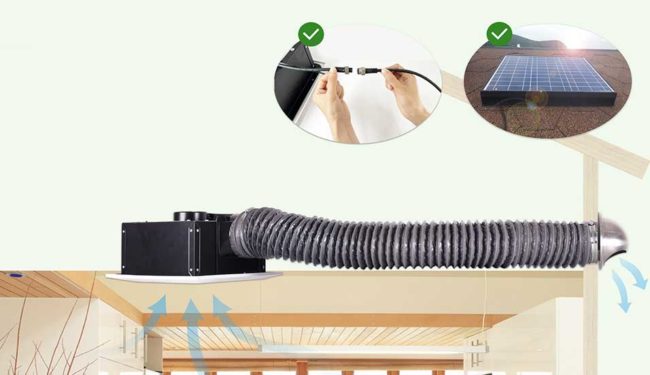

Не рекомендуется использовать гофротрубы для вентсистем
- Обеспечьте возможность воздухообмена между жилыми отсеками с помощью решеток и переточных клапанов. Площадь такого клапана подбирается не меньше 200 см².
- Оставляйте в комнатах без вытяжки щели под дверями в 1,5 — 2 сантиметра.
- Для улучшения работы вентисисемы установите во влажных помещениях нагнетающие устройства в воздуховоды. В ванной и туалетной комнате можно смонтировать к этим устройствам датчики движения, тогда они будут включаться только в момент присутствия человека.
Монтируя вентиляторы, имейте в виду, что они уменьшают просвет воздуховода и уменьшают естественную тягу
- Чтобы обеспечить в кухне естественную вентиляцию, подсоедините к кухонной вытяжке тройник с обратным клапаном. Когда вентилятор вытяжки остановится, клапан отроется и обеспечит естественный воздухообмен.
- Если в доме есть цокольный этаж или подвал, в обязательном порядке установите в там вентканалы. Так вы избежите сырости и сохраните свои полы.
- Для уменьшения энергопотерь используйте в системе естественной вентиляции датчики влажности и температуры в комплекте с регулируемыми клапанами и решетками.
Статья по теме:
