Где расположить дымоход

На самом деле просто так, где придется, дымоход оборудовать не получится. Обычно эта деталь печной конструкции или котла отопления обустраивается на скате чердака или на коньке крыши. Сложность обустройства дымохода в первом случае будет зависеть от того, какой чердак – с закрытым или свободным доступом, – а также от наличия ряда осложняющих факторов (та же доступность проведения работ). Если труба монтируется на коньке или на скате, где имеется возможность свободного доступа к подкровельному пространству, то система стропил остается доступной. Если добраться до нее и остальным подкровельным элементам достаточно сложно, то придется разбирать часть кровельного пирога, то есть демонтировать и само покрытие, и гидроизоляцию, и обрешетку. Иначе зону прохода оборудовать правильно не удастся.

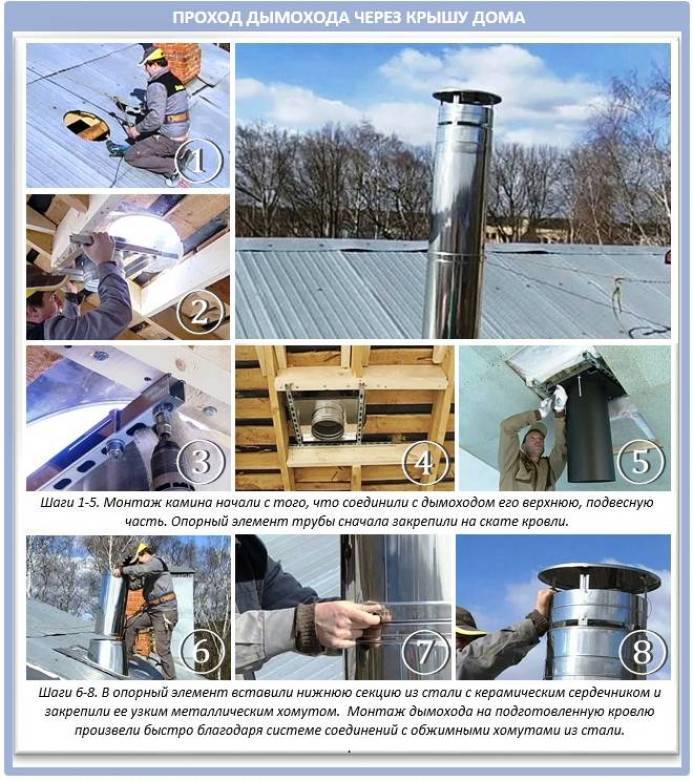

Проход дымохода через кровлю

Схема устройства кирпичного дымохода в разрезе Идеальный вариант места проведения дымохода – между двумя рядом расположившимися стропильными ногами на участке, где нет затяжек, ригелей, на некотором расстоянии от конька

Притом важно, чтобы труба проходила не слишком низко по скату и не слишком высоко, иначе работы будут гораздо сложнее – придется или вмешиваться в коньковые узлы, или возиться с кровельным покрытием. Но лучше всего располагать дымоход в направлении ближе к коньку, а не к карнизной части кровли. Как выбрать место для дымохода?

Как выбрать место для дымохода?

Таблица. Высота трубы в зависимости от расстояния до конька.

Высота дымоходаРасстояние от трубы до конька, м
На 500 мм выше коньковой частиДо 1,5
На одном уровне с коньковой частью1,5-3
Высоту можно определить по линии, проведенной от конька к горизонту под углом 10 градусовБолее 3

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Какой должна быть высота дымохода

Все остальные нормы относительно проведения дымохода можно найти в специальных нормативных документах. Как правило, место, где будет проходить этот элемент, выбирается еще на этапе проектирования дома. Но в ряде случаев – например, при капитальном ремонте кровли, замене источника обогрева помещения – дымоход обустраивается уже в готовой конструкции.

Высоты трубы дымохода над коньком крыши

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

  • Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
  • При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
  • Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

  • Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
  • Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации.

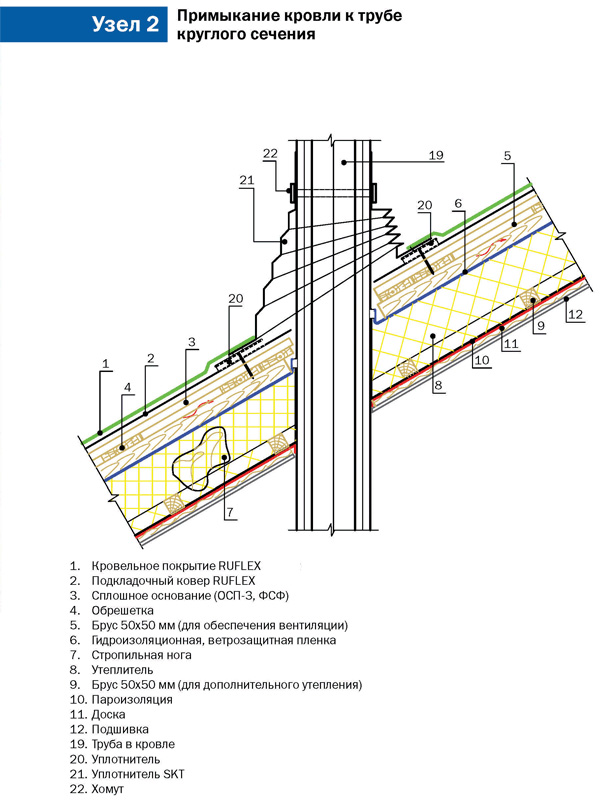

Круглая труба

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ.. Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

Узел прохождения через крышу

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий.

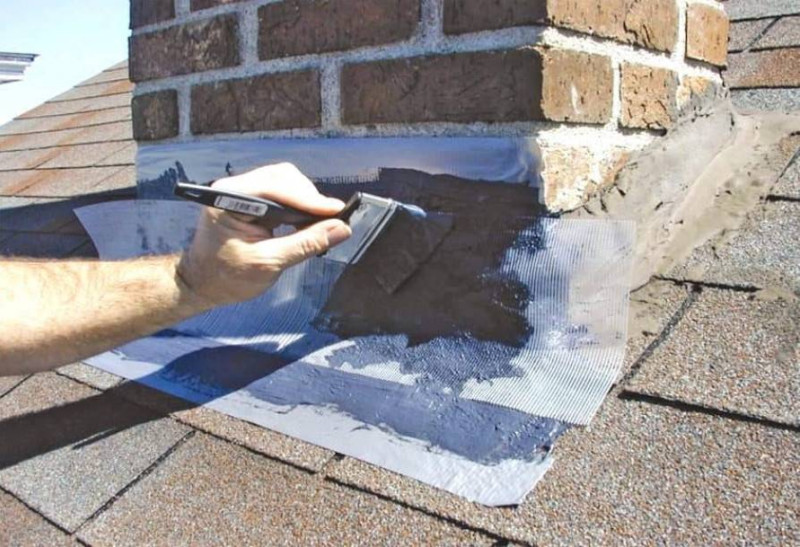

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

  1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
  2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

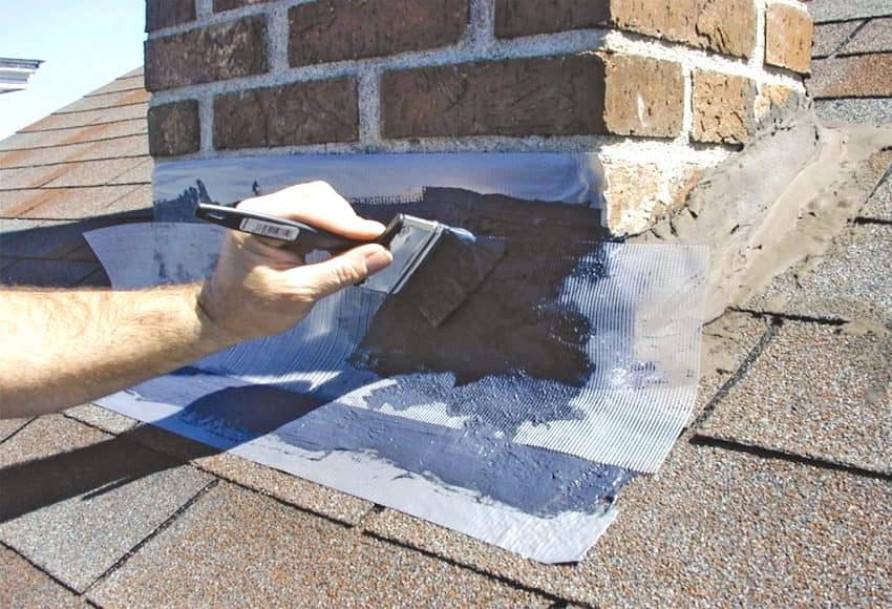

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

  1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
  2. Затем обтяните стенки армирующей сеткой;
  3. Завершающим этапом является нанесение штукатурки.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

  1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
  2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

  1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
  2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи

  • Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
  • Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Укрепление стропильной системы

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.

Разновидности элементов для прохода трубы через крышу

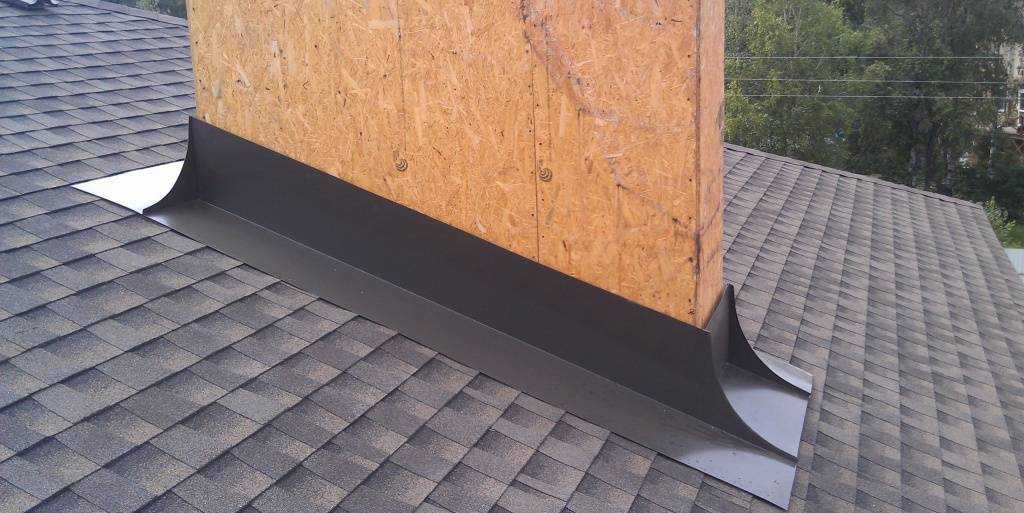

Пример того, как просто и надежно закрыть зазор между крышей и дымоходом

Проходные элементы могут входить в комплект труб и это значительно упрощает задачу неопытного мастера, так как ему остается по инструкции из набора собрать детали воедино. Если в комплекте дымохода нет проходного элемента, все немного сложнее, так как необходимое изделие придётся выбрать и докупить самостоятельно.

ИллюстрацииРазновидности проходных элементов по форме сечения труб
Сборные элементы для прямоугольных труб. Такие изделия предназначены для герметизации примыкания к кирпичным и каркасным сооружениям с прямоугольной формой поперечного сечения. По сути, это комплект гидроизоляции, внутреннего и наружного фартука, которые в должном порядке устанавливаются по периметру дымовой трубы и обеспечивают ее герметичность.
Проходки для сэндвич труб. Комплект для примыкания к круглой трубе состоит из изделия, которое крепится на кровельном материале, и из гидрозатвора. Монтаж выполняется таким образом, что непосредственно с трубой контактирует верхняя часть воронки гидрозатвора – уплотнительное кольцо, изготовленное из термостойкого эластичного материала.

Крепление гидрозатвора к кровле выполняется саморезами, которые вкручиваются по периметру воронки. Для этого резиновое изделие по краю армируется алюминиевой лентой.

Труба прямоугольного или квадратного сечения

Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.

В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.

В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков. Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком. Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.

Труба прямоугольного сечения

С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.

Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.

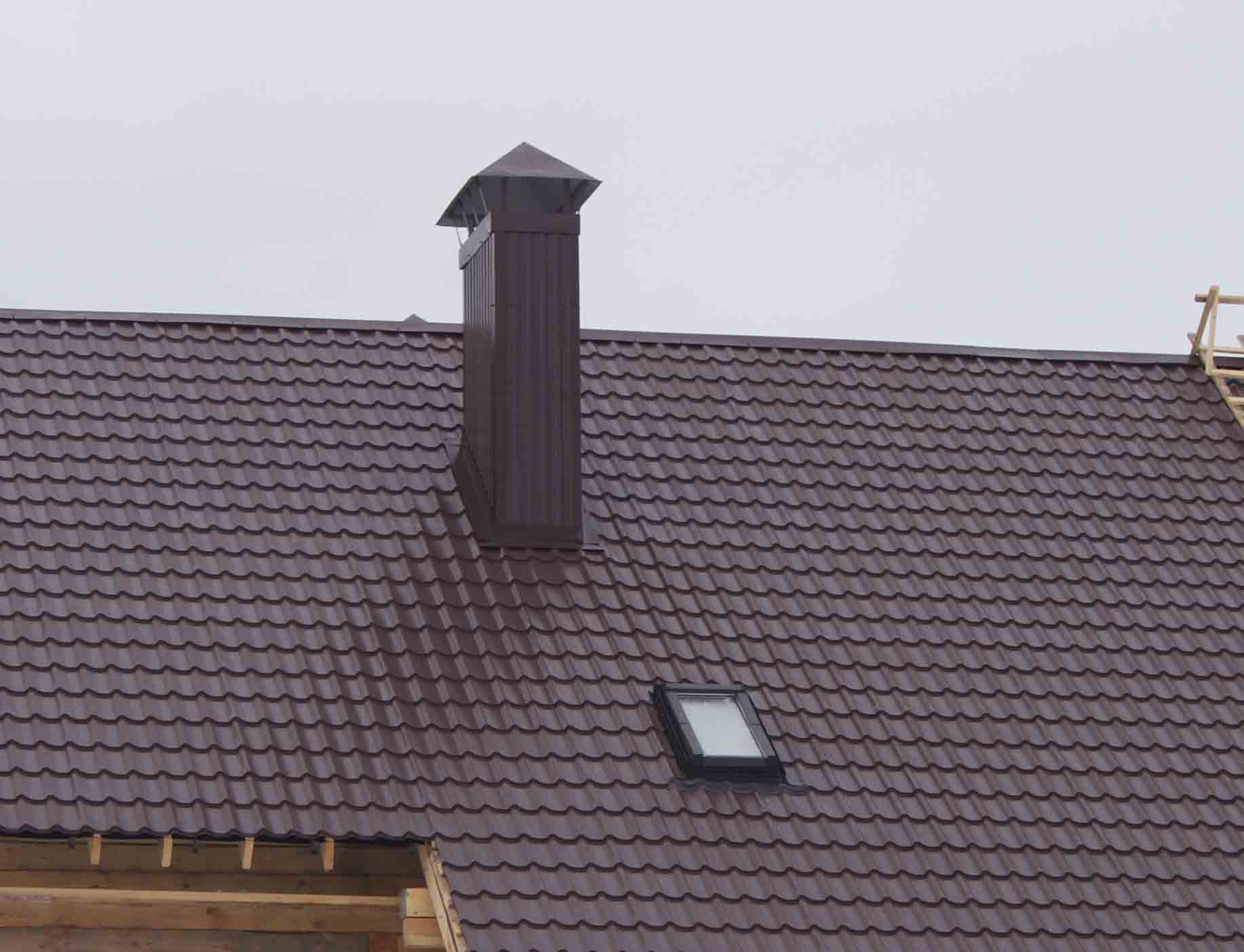

Проход трубы через металлочерепицу

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу

Данному элементу всегда уделяют особое внимание, как проектировщики и…. В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций. Сначала о вариантах расположения прохода

Сначала о вариантах расположения прохода

Сначала о вариантах расположения прохода.

  1. Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку. Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
  2. Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек. Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
  3. Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала. Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».

При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.

Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

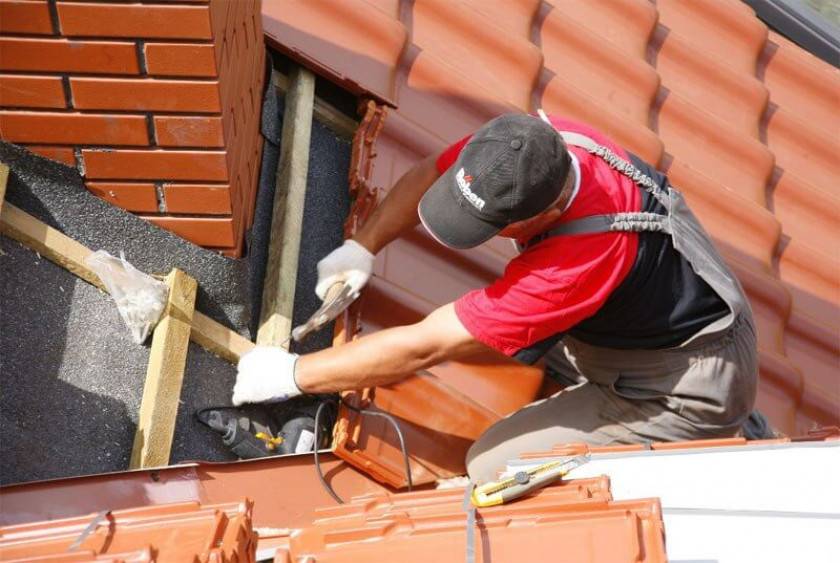

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Как защитить крышу от протечек в месте вывода трубы

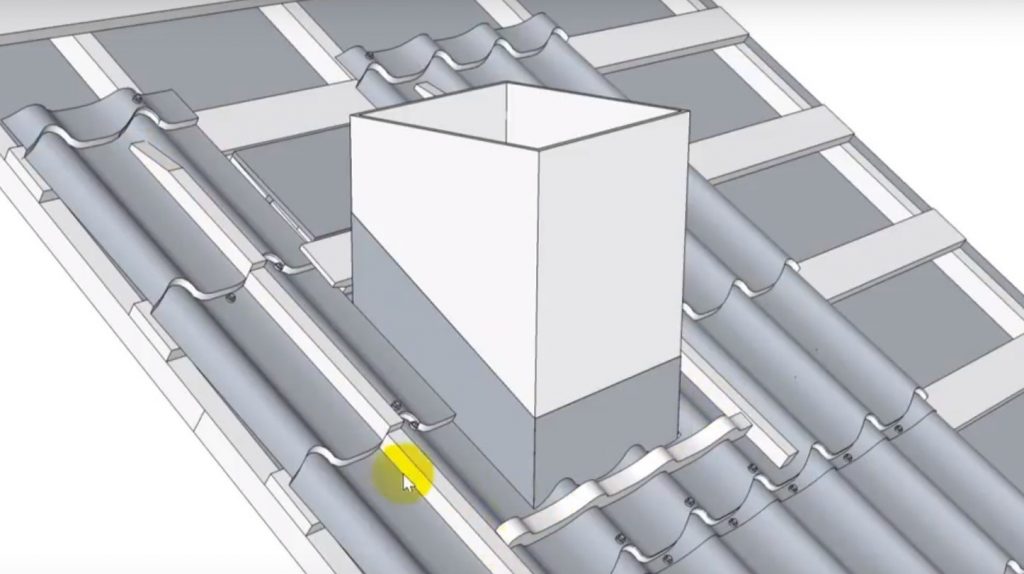

Примыкание металлочерепицы к внутреннему фартуку дымохода

Итак, труба выведена на кровлю. Как сделать так, чтобы кровельный материал герметично примыкал к ее поверхности или, иными словами, как сделать проход дымохода через металлочерепицу?

Для этих целей используется кровельная конструкция, которая называется внутренний фартук. Для его устройства потребуются внутренние планки примыкания – уголки из металла.

Как правило, планки примыкания приобретаются вместе с остальными комплектующими к кровле, поэтому они имеют ту же окраску, что и все кровельное покрытие.

Для устройства внутреннего фартука потребуются следующие инструменты:

  • Болгарка с диском толщиной2 мм;
  • Маркер;
  • Длинная металлическая линейка;
  • Молоток и плоскогубцы.

Организуем примыкание металлочерепицы к трубе, выполнив следующие этапы работы:

  • Планка примыкания прикладывается к поверхности трубы и на кирпиче намечают линию ее прилегания  (точно так же выполняется и выход вентиляции для металлочерепицы ).
  • При помощи линейки линия переносится на три оставшиеся стороны трубы
  • Используя болгарку, делают штробу шириной2 ммпо отмеченной линии.
  • По завершению работы с болгаркой, рабочие поверхности нужно тщательно очистить от образовавшейся пыли. Желательно промыть поверхности водой и дать ей высохнуть.
  • Штроба заполняется бесцветным силиконовым герметиком, затем в нее вводится край планки примыкания. Планка закрепляется саморезами.
  • По тому же принципу закрепляются части внутреннего фартука по всем остальным сторонам трубы.
  • В том случае, если возникнет необходимость стыковать планки, нужно делать нахлест шириной150 мм.
  • Далее под нижнюю кромку внутреннего фартука заводится лист металла, который кровельщики называют галстуком. Цель установки этого элемента – обеспечить отвод воды по направлению к водостоку или ближайшей ендове. По краям галстука стоит сделать небольшие бортики, воспользовавшись плоскогубцами и молотком.
  • Поверх готовых фартука и галстука осуществляют монтаж металлочерепицы вокруг трубы.
  • Следующий этап работы – установка наружного фартука.
  • После завершения установки кровельного покрытия вокруг трубы приступают к установке наружного фартука, который выполняет не столько защитную, сколько декоративную функцию.
  • Монтаж наружного фартука проводится аналогично монтажу внутреннего, только наружные планки примыкания просто крепятся к трубе, без штробления ее стенок.

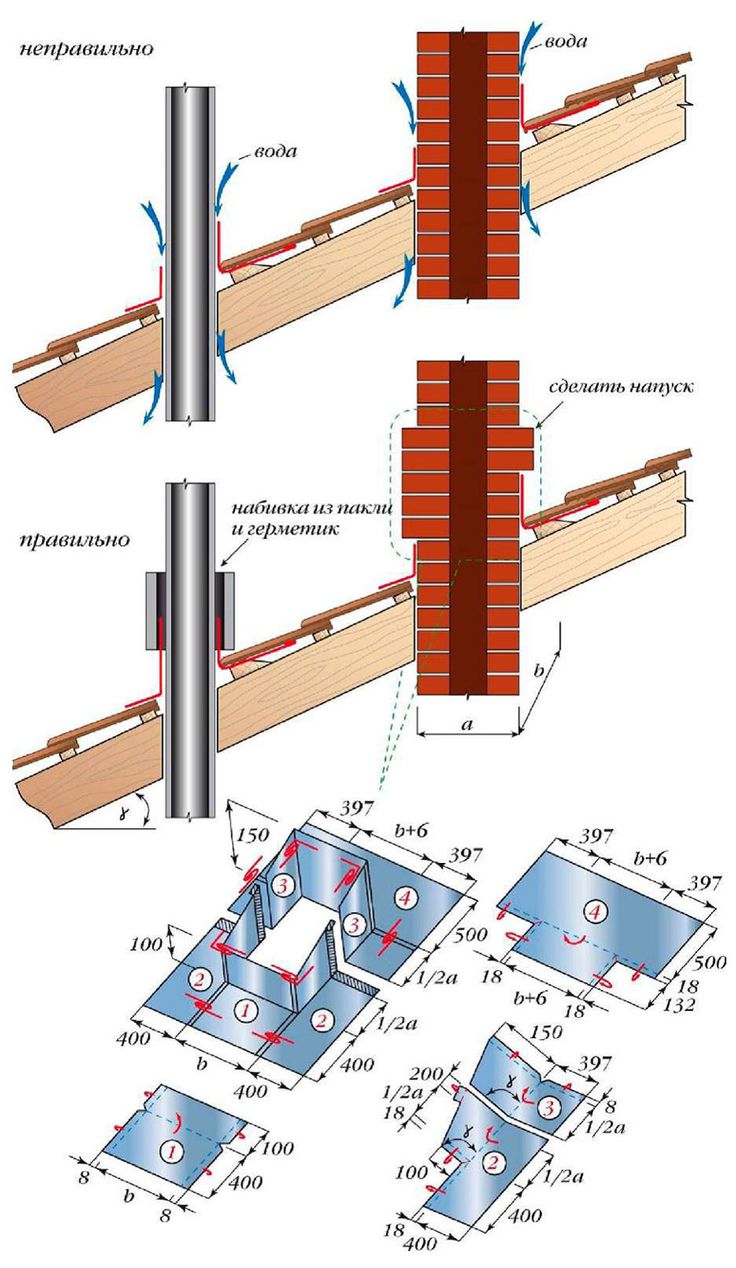

Схема по монтажу металлочерепицы вокруг трубы дымохода

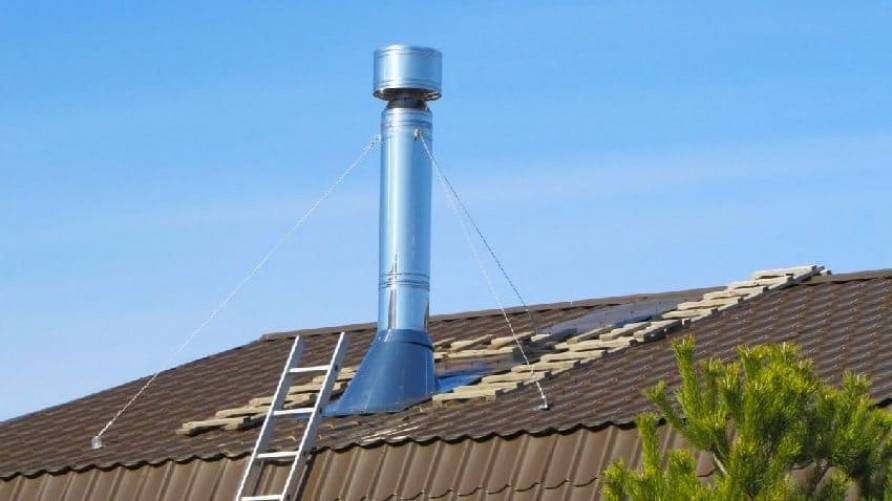

Описанный выше способ, которым организованно примыкание к трубе металлочерепицы, прекрасно подходит для кирпичных труб прямоугольного сечения. А как быть, если труба круглая и выполнена из металла?

Сегодня эту проблему решить просто: производители материалов для оборудования кровли предлагают готовые решения – кровельный проход для дымохода. Такой проход представляет собой основание из плоского листа стали и герметично соединенный с ним колпак. Внутри этого колпака и будет проходить труба дымохода.

Покупной или изготовленный из планок примыкания фартук необходимо надежно закрепить на конструкциях крыши. Однако опытные мастера не рекомендуют делать крепление фартука с дымоходом жестким.

Дело в том, что из-за усадки крыши или вследствие температурного расширения и сжатия самой трубы, созданная конструкция может получить повреждения.

Чтобы избежать этого, мастера советуют на место стыка трубы с фартуком надевать, так называемую юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Эта конструкция является герметичной, но не жесткой, поэтому она не подвергнется разрушению при изменении линейных размеров отдельных элементов конструкции.

Защита вывода кирпичной трубы

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

  • маркер;
  • молоток;
  • плоскогубцы;
  • металлическая длинная линейка;
  • болгарка с 2-миллиметровым диском.

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

  • к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы );
  • используя металлическую линейку, метку переносят на другие стороны дымохода;
  • с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
  • рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
  • канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы. закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
  • затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
  • после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.
