Промывка и опрессовка системы отопления: подробная инструкция

Как и чем промыть систему отопления

• 1. Когда система отопления требует промывки?
• 2. Способы промывки систем отопления
• 3. Как промыть систему отопления

Со временем эксплуатации отопительная система забивается мусором и накапливает различные загрязнения. Вследствие этого сокращается полезный объем трубопровода и теплообменника в котле, существенно падает теплоотдача радиаторов отопления.

Происходит это по причине использования обычной воды из централизованного водоснабжения, которая в своем составе имеет различные химические вещества. Через определенное время они накапливаются внутри магистралей, мешая дальнейшему прохождению теплоносителя.

Решить проблему засоров и плохой теплоотдачи можно, если выполнить промывку отопительной системы. Следует заметить, что сделать это можно несколькими способами, в том числе и с использованием химических средств, предназначенных именно для этих целей.

В данной статье строительного журнала будет рассказано о том, как и чем, промыть систему отопления.

Когда система отопления требует промывки?

Понять, что система отопления в доме или квартире требует неотлагательной промывки достаточно просто, явными признаками этому, будут:

Неравномерный прогрев радиаторов отопления, с одной стороны радиатор горячий, а с другой холодный. При этом следует заметить, что данная проблема может быть связана и с неправильным подключением радиатора или вследствие его завоздушивания.

• В системе отопления слышен непонятный шум. Данное явление говорит о том, что на отдельных участках трубопровода изменился объем прохождения теплоносителя, опять же, из-за сильных засоров.
• Часто срабатывает группа безопасности котла.
• Топливных ресурсов, которые требуются для нагрева теплоносителя, стало израсходоваться намного больше.
• Скорость нагрева теплообменника снизилась в разы.

Это далеко не все признаки того, что система отопления имеет серьезные засоры и требуется неотлагательное вмешательство для их устранения. Наиболее быстрым из всех способов, является использование химических средств, предназначенных для этих целей.

Способы промывки систем отопления

Их может быть несколько:

Гидродинамическая промывка — производится посредством специального насосного оборудования в системах с простой разводкой трубопровода.

Импульсная промывка — совершенно новый способ чистки отопительных систем, путем подачи в трубопровод кратковременной импульсной волны, со скоростью свыше 1000 м/сек.

Химическая промывка — наиболее простой и дешевый способ очистки систем отопления с использованием химических реагентов.

Как промыть систему отопления

В том случае, когда система отопления ни разу не чистилась, то осуществлять промывку лучше всего будет с полным демонтажем радиаторов и теплообменника котла. Как показывает практика, больше всего отложений присутствует в трубах расположенных рядом с котлом и в радиаторах отопления.

Поэтому, вооружившись насосной станцией (не любой) и химическими средствами для промывки систем отопления, можно приступать к самостоятельному выполнению работ. В качестве средств для промывки алюминиевых радиаторов, рекомендуется выбирать уже готовые промывки или концентрат, который перед использованием предварительно разбавляется водой.

Очень неплохо себя зарекомендовали для промывки систем отопления растворы на основе ингибированной кислоты (соляной). Они позволяют вытравливать накипь внутри труб и остальных элементов отопительной системы, увеличивая тем самым их полезный объем. Обязательно после промывки отопления данными средствами необходима будет повторная промывка системы, обычной водой.

В процессе промывки труб и радиаторов, грязную воду нужно будет куда-то сливать, поэтому следует заранее запастись большой и герметичной емкостью. При промывке радиаторов отопления патрубки насосной станции подключаются к подаче и обратке, после чего по ним гоняется несколько часов очистительное средство.

При промывке труб, все патрубки идущие к радиаторам отопления следует заглушить. В том случае, если радиаторы не демонтируются перед промывкой, то систему отопления необходимо будет разъединить, как правило, делают это на обратке котла и на стояке отопления.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.

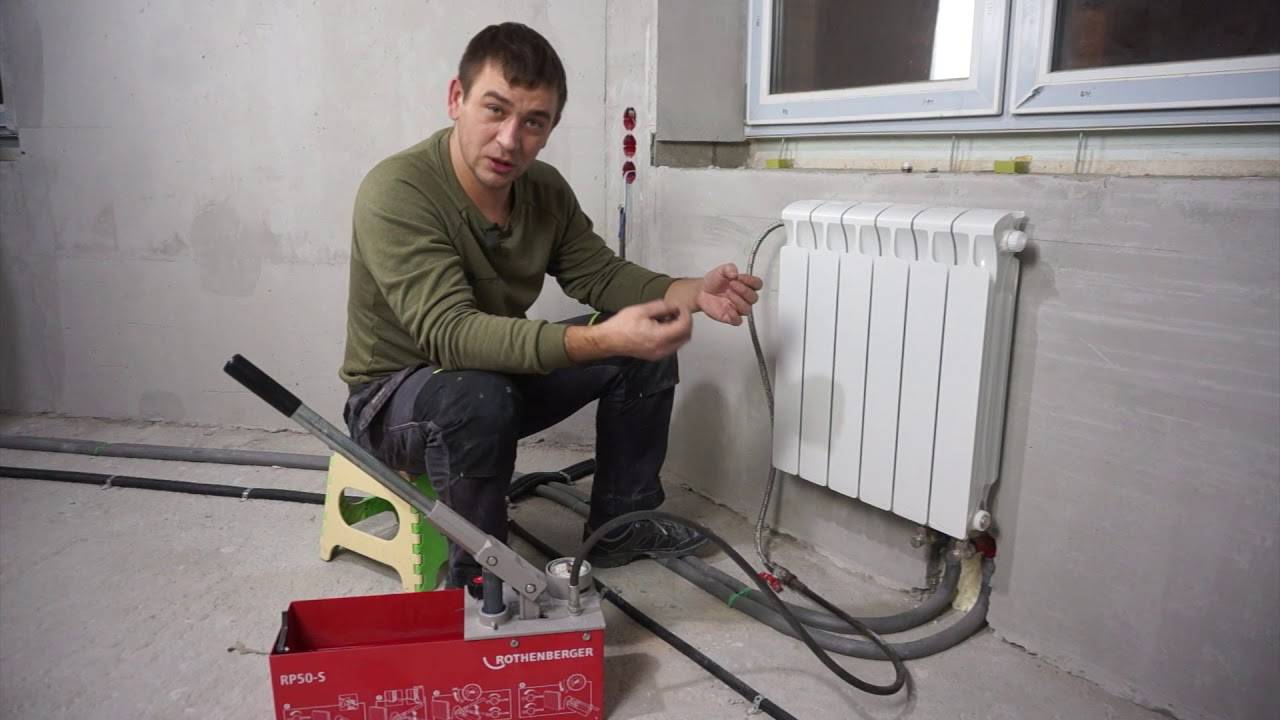

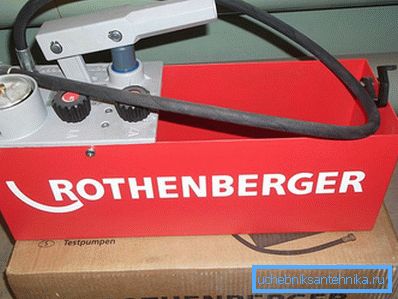

• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Проводим опрессовку

При монтаже новой системы отопления либо подготовке ветхой к отопительному сезону нужно провести опрессовку. Эта процедура разрешает проверить все соединения и сами устройства и трубы на герметичность. Кроме этого опрессовку выполняют и в отопительный сезон, в случае если сейчас проводился ремонт системы.

Сама процедура опробования может проводиться с применением воды либо воздуха. В холодный период года более предпочтителен второй метод, который исключает замерзание жидкости в системе либо при ее протечке.

Сам процесс работ с применением воздуха будет выглядеть следующим образом:

• Из системы отопления сливается целый теплоноситель.
• Потом перекрываются вентили, соединяющие выбранный участок с центральной системой. В случае если опробования будут проводиться в частном доме, то необходимости в изоляции участка нет, поскольку ваша система автономна.
• Затем подключается компрессор и начинается накачка воздуха до нужного давления. Данный показатель зависит от рабочего давления и должен его быть больше минимум вдвое. К примеру, в случае если в частном доме в работающей отопительной системе 2 атмосферы, то при опробовании нужно достигнуть 4–5 атм.
• В течение минимум 8 часов проследите за давлением. В случае если все соединения сделаны как следует, то оно не будет изменяться (либо поменяется весьма незначительно). Также нужно визуально осмотреть все устройства и места стыков (как разборные, так и паянные). Наряду с этим соединения промазываются мыльным раствором (в случае если опрессовка проводится с применением воздуха).

При применении водного способа, нужно купить (либо взять в аренду) особые опрессовочные насосы. Они смогут быть как ручного вида, так и электрические. Принцип действия схож с прошлым. В системе при помощи насоса создается необходимое давление и проверяется герметичность всех устройств и мест соединения.

Проведение испытаний в частных домах

Стоит отметить, что в теплосетях автономного типа, которые используются в частных домах, давление обычно не более 2 бар. Поэтому, чтобы провести испытания, необходимо закачать в систему жидкость под давлением 3,5-4 бар. Допускается использовать как воздушный способ опрессовки, так и гидравлический.

Последовательность проведения испытательных работ:

1. Сначала сливаете теплоноситель и закачиваете в контур системы отопления воду под давлением. Обязательно нужно добавлять присадки, которые используются при промывке системы. Водой заполняется контур через патрубок, расположенный в нижней части.
2. До начала промывки нужно тщательно очистить фильтры. Рекомендуется промывку проводить как минимум раз за год.
3. Далее сливаете промывочную жидкость и наполняете систему чистой жидкостью. Можно этот шаг пропустить, если дадите остыть промывочной жидкости до 45 градусов. После этого нужно с помощью опрессовочного устройства закачать еще воду, чтобы довести ее давление до 4 бар.
4. Если вы используете ручной опрессовщик, то наполняете его бак жидкостью, затем соединяете его со сливным патрубком контура системы отопления. Далее нужно открыть краны и закачать воду. Делается это просто – нужно поднимать и опускать рукоятку устройства. Как только будет достигнуто требуемое давление, закрываете все вентили.
5. Оставьте в заполненном состоянии всю систему примерно на полчаса и следите внимательно за давлением. В том случае, если за период в 30 минут произойдет падение менее чем на 0,2 бара, можно говорить об отсутствии утечек. Если же падение давление слишком большое, то нужно найти и устранить дефекты.

Помните, что обязательно нужно соблюдать допустимые нормы давления при выполнении опрессовочных работ. Также нужно отметить, что велика вероятность появления протечек внутри стен. В этом случае понадобится измеритель теплового излучения. Только он способен определить наличие утечек горячей жидкости в стенах или под полом.

Некоторые могут задаться вопросом: «Какое давление при опрессовке системы отопления воздухом нужно поддерживать?». Воздух – это не жидкость, поэтому допускается нагнетать порядка 2 бар в систему, протяженность которой не более 10 метров. Но все зависит от конкретной системы отопления, ее протяженности и объема. Если она относительно небольшая, то можно уменьшить давление при испытаниях.

Штатные способы

Гидропневматическая

Гидропневматическая промывка отопления многоквартирного дома проводится ежегодно, сразу после окончания отопительного сезона.

Суть метода — в подаче в работающий на сброс отопительный контур пульпы (смеси воды и воздуха). Пузыри воздуха постепенно разбивают загрязнения, а поток воды уносит их в канализацию через открытый сбросной вентиль.

Подчеркиваю: промывка должна выполняться ежегодно. За несколько лет отложения в батареях и трубах становятся настолько твердыми, что пульпа не может разбить их.

Со временем отложения уплотняются.

Ответственный за проведение работ — обслуживающая ваш дом организация. Для промывки нужны:

• Свободный доступ в подвал — в элеваторные узлы дома и к запорной арматуре на стояках;
• Воздушный компрессор. выдающий давление не менее 7кгс/см2;

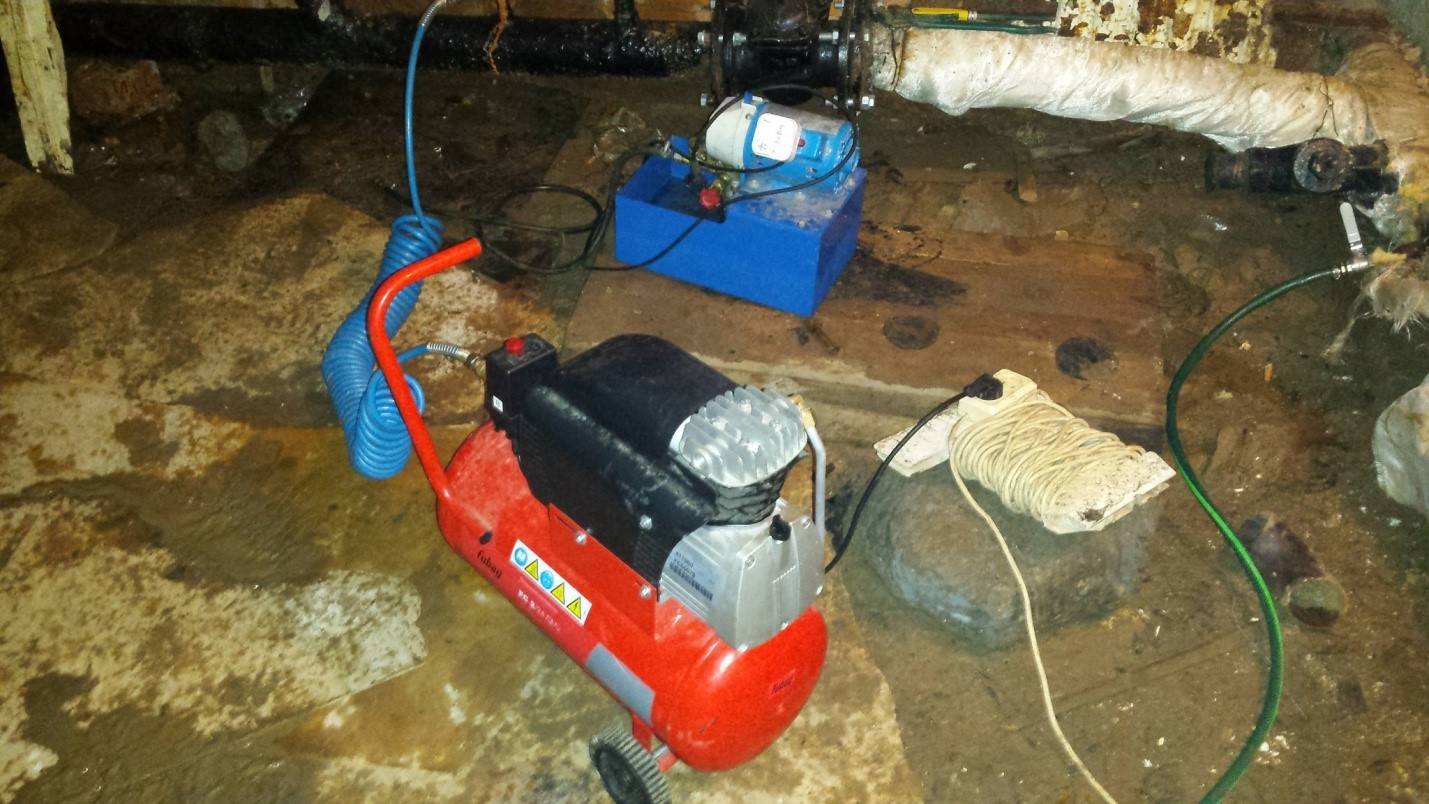

На фото — компрессор, промывающий отопительную систему многоквартирного здания.

Армированный шланг со штуцерами на концах. Он понадобится для подключения компрессора к элеватору.

Для промывки системы отопления жилого дома в элеваторном узле нужно собрать следующую конфигурацию:

• Выходной патрубок компрессора соединен шлангом с контрольным вентилем на подаче после водоструйного элеватора. Резьбы герметизируются сантехническим льном или лентой ФУМ;
• Домовая задвижка обратки закрыта, а сброс на обратном трубопроводе отопления открыт.

Конфигурация запорной арматуры при промывке с подачи: синее — открыто, красное -— закрыто. Компрессор подключается вместо правого верхнего манометра.

При запуске промывки первым включается компрессор. После того, как давление на его манометре заведомо превысит давление в точке подключения (4-5кгс/см2), открывается контрольный вентиль, и вместе с водой в работающий на сброс отопительный контур начинает подаваться воздух.

У гидропневматической промывки есть одна тонкость. Ее эффективность обеспечивается двумя факторами:

Если к элеваторному узлу подключено большое количество стояков отопления, пульпа будет бедна воздухом и станет двигаться медленно. Проблема решается поочередной промывкой каждой небольшой группы стояков; вентиля на остальных стояках на это время (около часа) перекрываются.

Вентиля на стояках отопления в подвале позволяют отключить и сбросить стояк на время ремонтных работ.

Как узнать, что промывка с подачи завершена? По цвету поступающей на сброс воды: когда она станет прозрачной, компрессор можно подключать к обратной нитке теплоснабжения.

Для этого нужно собрать в элеваторном узле новую конфигурацию:

• Компрессор подключен к контрольному вентилю на обратном трубопроводе после элеватора;
• Домовая (отсекающая отопительный контур) задвижка на обратке открыта, а на подаче — закрыта;
• Сброс на подаче открыт.

Конфигурация при промывке с обратного трубопровода. Красное закрыто, синее открыто. Компрессор подключен вместо правого нижнего манометра.

После окончания промывки из отопительного контура нужно выгнать максимальное количество воздуха. Для этого элеваторный узел работает на сброс до тех пор, пока из сбросника не пойдет ровный поток воды без воздушных пузырей. После этого сброс и обе домовые задвижки закрываются.

По окончании промывки состояние системы отопления должен освидетельствовать представитель поставщика тепловой энергии — местных Теплосетей. Обычно проверка заключается в выкручивании одной-двух радиаторных пробок в подъездах или квартирах. Нормой считается отсутствие внутри радиатора плотных отложений.

Простая и эффективная проверка качества промывки: радиатор вскрыт для визуального осмотра состава и количества отложений.

Химическая

Химическая промывка используется в небольших по объему отопительных системах отопления (прежде всего частных домов). У многоквартирного дома таким способом могут промываться отдельные стояки.

Суть метода — в заполнении контура вместо теплоносителя раствором кислоты или щелочи. За несколько часов они растворяют отложения и ил.

Трубы до и после химической промывки. Затраты окупятся повышением комфортной температуры в квартирах.

Метод исключительно эффективен против солей кальция и ржавчины, но у него есть два существенных недостатка:

• Высокая цена реагентов;
• Необходимость их утилизации после использования. Щелочное или кислотное средство для чистки труб отопления нельзя просто вылить в канализацию.

Для промывки компрессорная станция и емкость с раствором реагента подключается к любому сброснику или контрольному вентилю. Система отопления заполняется и после технологической паузы в 12 часов сбрасывается, а затем промывается водой и вводится в рабочий режим.

Автономную систему отопления можно заполнить через любой сбросник.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Чем и как промыть радиаторы отопления

Речь пойдет о химической чистке. Использовать можно разные средства. Из опыта «пользователей» есть следующие варианты:

• залить на сутки молочную сыворотку, периодически переворачивать;
• засыпать паку обычной соды, залить кипятком, несколько обработок помогают от большинства осадков;
• тоже, но с каустической содой — действует лучше;
• залить раствор для чистки автомобильного радиатора, добавить кипятка, слить через несколько часов;

Во всех этих способах есть один момент: может разъесть прокладки. Тогда придется все разбирать на секции, менять прокладки и собирать все на место. Так что многие советую хорошо промыть водой, в крайнем случае, с воздухом — при помощи автомобильного компрессора.

Порядок проведения опрессовки

Проверку целостности магистрали всегда осуществляют при слитом теплоносителе и отключенном нагреве

Важно во время работы внимательно следить за уровнем давления, чтобы не допустить аварийной ситуации

Последовательность опрессовочных работ:

1. Отключение магистрали от отопительного прибора. Котёл при этом останавливают.
2. Воду или другой теплоноситель сливают из системы.
3. Контур заполняют водой температурой не выше 45ºС, параллельно сбрасывая воздух, скопившийся в магистрали через верхнюю точку системы.
4. Подключают оборудование для нагнетания воды под давлением.
5. Повышают давление до рабочих отметок, одновременно осматривая контур на предмет протечек.
6. Поднимают давление до испытательного уровня и держат в таком состоянии 10-30 минут, осматривая контур для обнаружения неполадок и проверяя работу запорных кранов и заглушек.
7. Через указанный промежуток времени проверяют по манометру давление. Если оно не упало, система не имеет протечек. Если давление снизилось – продолжают работу по обнаружению неполадок.
8. Осуществляют необходимый ремонт и герметизацию протечек.
9. Повторяют процедуру, чтобы проверить успешность проведённых работ.

Процедура подробно описана в этом видеоматериале

Watch this video on YouTube

Виды испытаний и опрессовки системы

Приведенные выше нормы Министерства энергетики по периодичности и режимам испытаний теплосетей обязательны для государственных организаций и коммунальных служб, в частных домах их соблюдение отнюдь не является обязательным. Опрессовку всегда производят после сдачи системы заказчику перед ее эксплуатацией, дальнейшую проверку обычно проводят не чаще одного раза в 5 лет.

Для проведения испытательных работ не требуются специальные навыки и знания, поэтому их может проделать самостоятельно любой собственник. Для этого нет смысла покупать ручной или электрический опрессовочный агрегат (самая низкая цена ручных аппаратов около 100 у.е.), можно взять напрокат электронный прибор и провести испытания самостоятельно в течение пары часов.

Если нет желания самому производить испытания и позволяют финансовые средства, требуется официальный акт о проведенных работах, сделать опрессовку поможет специализированная фирма, услуги ее специалистов обойдутся при почасовой оплате в сумму от 1000 до 2500 рублей в час.

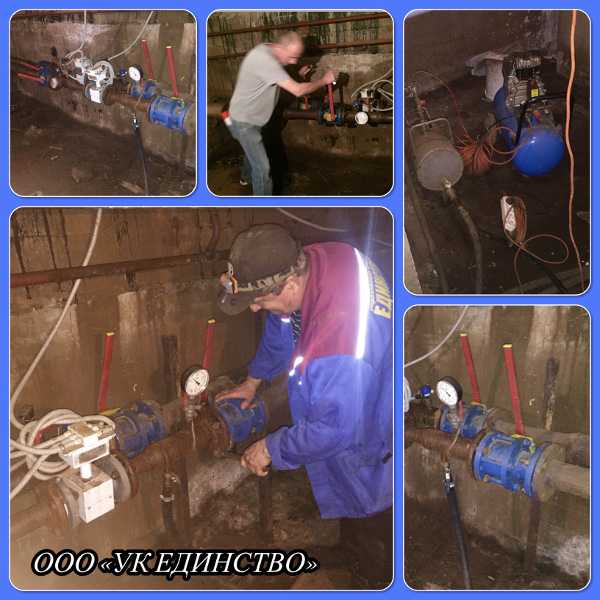

Рис. 8 Испытания системы в многоквартирном доме

Опрессовка в многоквартирном доме

Опрессовка системы отопления многоквартирного дома проводится для нахождения неисправностей и протечек в арматуре и трубах по завершении сезонного отопления (с середины апреля по май).

При наличии жалоб жильцов на низкую температуру обогрева в своих квартирах предварительно производится расчет радиаторов с их дальнейшей заменой или установкой дополнительных секций при необходимости. Также проверяются все стояки на наличие засоров и осуществляется промывка под напором проблемного стояка и радиаторов теплообменников отдельных квартир или полностью всего контура.

Также выполняется следующие подготовительные работы:

• Производится осмотр запирающей арматуры в элеваторах, на трубах центральной линии и стояках. На чугунных задвижках меняют сальники в виде уплотнительных шнуров, ставят новые прокладки из паронита между фланцевыми соединениями, заменяют прикипевшие болты. В элеваторных узлах устанавливают другие манометры и отправляет на проверку старые, в термометрах отслеживают уровень масла.
• Визуально обследуют трубы и арматуру на наличие дефектных мест, коррозионных повреждений, свищей, при обнаружении проблемных участков их ремонтируют.
• Проверяется состояние термоизоляции подвальной магистрали и идущих на этажи стояков.

Далее приступают к опрессовочным процедурам, испытание системы проводят с учетом технических параметров размещенных в квартирах радиаторных обогревателей. В соответствии с нормативами, учитывающими рабочие параметры теплообменных радиаторов, для чугунных моделей допустимый максимум давления составляет 6 бар. Если трубы отопления находятся в стенах, максимальный напор теплоносителя не должен подниматься более 10 бар. Таким образом, при чугунных и стальных радиаторах испытательное давление 6 бар, при панельном обогреве – 10 бар.

Рис. 9 Опрессовочная станция

Гидроиспытания проводят в два этапа, вначале проверяют систему в целом, а затем тепловой узел более высоким давлением, проверка системы обычно проводится в следующей последовательности:

• Заполняют теплоносящий контур специальной сетевой водой (имеет низкую жесткость во избежание образования накипи), нагнетая ее электрическим опрессовщиком под нужным давлением (6 или 10 атм.). Для этого в емкость с водой опускают подающий и сливной шланги электрического опрессовщика, а к входному патрубку сети подключают напорный шланг, после чего включают опрессовщик на заранее установленное давление и ожидают заполнения всего контура.
• Отмеряют 30 минутный временной интервал, в течение которого давление не должно понижаться более допустимых норм (приведены выше в ПТЭ), если манометр не показывает уменьшения показаний, опрессовка считается завершенной.
• Падение давления говорит о том, что утечки появляются в различных местах, после их обнаружения сливают воду и устраняют течь, затем контур системы опять наполняют водой и проводят опрессовку повторно.
• Аналогичным образом проверяют вводной узел давлением в 10 атмосфер, по окончании работ вызывается инспектор контролирующей службы для составления акта готовности теплосети многоквартирного дома к отопительному сезону.

Опрессовка открытых систем отопления воздухом

В открытом контуре системы отопления частного дома для создания давления используется расширительный бак, устанавливаемый на чердаке здания. Давление в системе определяется напором водного столба, при его высоте от нижней точки трубопровода до зеркала воды в расширительном баке около 10 метров, напор в линии будет составлять 1 бар.

Для проверки системы достаточно 2-х кратного значения испытательного давления в 2 атмосферы, такой параметр довольно просто получить, используя пневматические методы опрессовки компрессором или ручным автомобильным насосом. Процедура опрессовывания воздухом состоит из следующих операций:

1. Полностью закрывают все автоматические воздухоотводчики на коллекторах, гидрострелках и полотенцесушителях, плотнее закручивают ручные краны Маевского на радиаторах.
2. Сливают теплоноситель из отопительной системы, после чего проводят ее промывку приведенным выше способом, затем воду выливают.
3. Герметично перекрывают входной патрубок расширительного бака на чердаке, подключают через специальный переходник штуцер в форме елочки к сливному патрубку нижней части системы, надевают на него шланг, с которым соединен компрессор или насос, и закрепляют его хомутом или проволокой.
4. Производят закачку воздуха в систему, отслеживая показания по манометру, при достижении давления в 2 бара перекрывают входной вентиль.
5. Отслеживают показания манометра в течение 30 минут, если они не меняются, опрессовка считается завершенной. При уменьшении показаний манометра пытаются обнаружить утечку с помощью мыльного раствора, при положительном исходе воздух под давлением спускают.
6. После ремонта проблемного узла опрессовочную процедуру повторяют, снова закачивая воду компрессором или ручным насосом до нужного давления.

В частном доме проверку отопительной системы повышенным давлением обычно проводят после ввода отопления в эксплуатацию и проведения ремонтных работ, желательно производить эту процедуру не реже, чем один раз в 5 лет для профилактики и выявления возможных протечек.

Процесс проведения работ не представляет особых сложностей для неподготовленного домовладельца, специальное дорогостоящее оборудование можно взять напрокат в одной из фирм и провести испытания самостоятельно в течение нескольких часов в соответствии с техническим регламентом.

Условия для выполнения работ по опрессовке

Опрессовка отопления была выполнена правильно и в полном объеме, если при ее проведении были соблюдены все условия:

Во время проведения испытаний не допускается проведение иных работ на объекте.
Если опрессовку системы отопления и радиаторов выполняет специализированная компания, она должна действовать в соответствии с планом, согласованным ведущим инженером

Инструкция должна содержать информацию о предстоящих работах, их последовательности и используемом оборудовании.
Не допускается присутствие иных лиц, кроме специалистов, проводящих испытания на объекте, его включении и отключении.
Если одновременно с испытаниями на смежных объектах выполняются какие-либо работы, важно обеспечить безопасность их проведения.

Виды испытаний и время их проведения

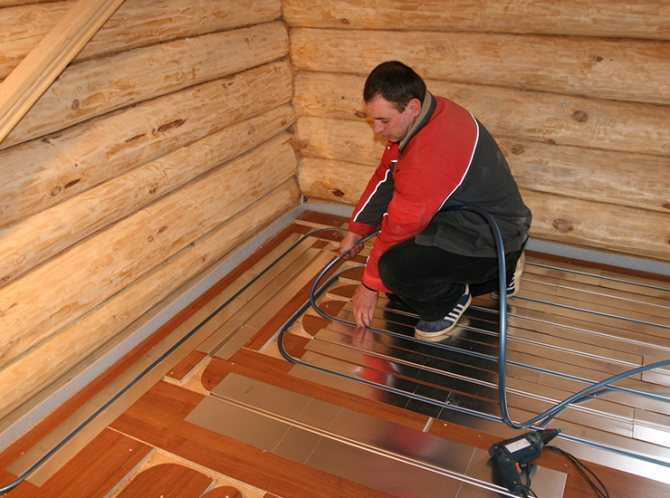

Опрессовка теплого пола проводится до заливки бетона Проведение испытаний на герметичность узла отопления выполняется в следующих ситуациях:

• В частном доме первичная проверка системы выполняется на этапе подготовки дома к сдаче в эксплуатацию. Диагностика трубопровода в штробах и контуров теплого пола проводится до заделки и заливки стяжки. Когда раствор окончательно высохнет, рекомендуется провести дополнительные гидравлические испытания, чтобы выявить и устранить возможные протечки до укладки дорогостоящего чистового материала.
• Для подготовки сети теплоснабжения к незапланированному включению раз в год после завершения отопительного сезона проводят периодическое гидравлическое испытание. Также проверку производят непосредственно перед началом отопительного сезона при положительных температурах окружающей среды.
• Разовые внеочередные проверки прочности и герметичности системы следуют сразу после окончания плановых и внеплановых ремонтных мероприятий.

Все перечисленные мероприятия носят диагностический характер и позволяют своевременно определить неполадки системы отопления, ведущие к ее отключению и ремонту.
