Подключение мощного водонагрева на всю квартиру
Тем, кто хочет получить полноценную замену горячего водоснабжения, придется купить нечто более мощное.
Речь здесь идет о моделях от 10квт и выше. Например, популярные марки Thermex и Clage. Чаще всего покупают на 12-15кВт, причем на три фазы.
Такие штуки по заводским параметрам выдерживают максимальное давление до 10 бар (1Мпа) и спокойно потянут всю систему ГВС в доме. Норма давления для многоэтажки от 0,3 (минимум) до 6 атмосфер (0,6Мпа).
Расход-производительность аппарата от 6 до 9 л/мин, при увеличении температуры от начальной (дельта) на 25С.
Подготовительные работы опять начинаются с разбора водонагревателя.
Откручиваете винты в нижней части корпуса и аккуратно снимаете защитную крышку.
Будьте осторожны, от цифрового табло до платы управления идет шлейф проводов, не порвите его.
Данный шлейф легко отсоединяется через штекер.
В комплектации с настенным нагревателем зачастую идет короткий кусок штатного кабеля, который редко куда можно приспособить.

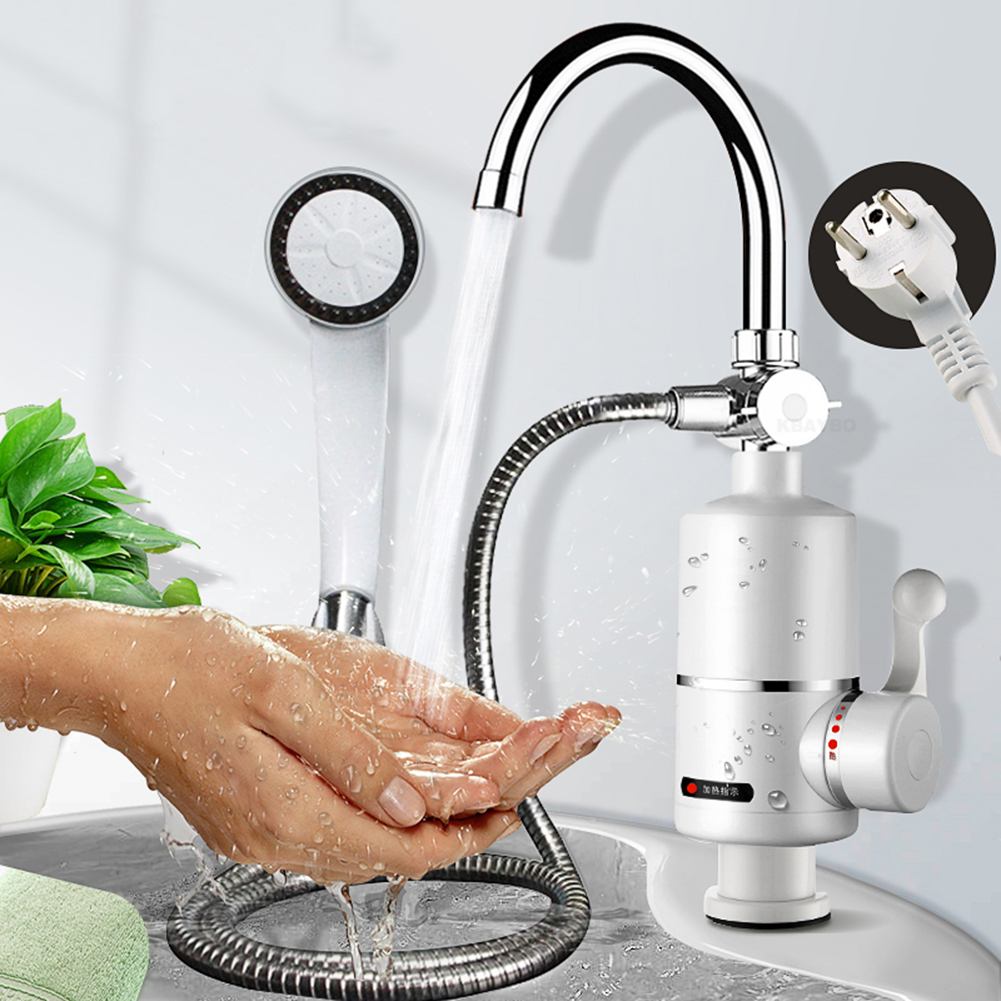

Принцип работы смесителя с нагревом
В проточнике нагрев воды осуществляется самым обычным способом — при помощи трубчатого электронагревателя (ТЭН), преобразующего за счет большого сопротивления расположенной внутри него нихромовой спирали электрическую энергию в тепловую.
Но в отличие от бойлера, этот прибор греет воду не постепенно, а сразу, то есть протекающий через него поток на выходе уже имеет требуемую температуру.
Менять степень нагрева можно двумя способами:
- регулировкой расхода воды:
- изменением напряжения на контактах ТЭНа (имеется специальный регулятор).
Чем больше воды течет через водонагреватель, тем ниже будет ее температура.
Водонагреватель проточный электрический что это такое
Проточный водонагреватель – это компактное устройство, позволяющее нагревать воду непосредственно перед подачей в кран, без накопления в емкости. Наибольшую популярность получили нагреватели, работающие от электричества благодаря простоте монтажа и управления.
У данного прибора есть свои особенности эксплуатации, на которые стоит обращать внимание перед покупкой. Главный недостаток устройства – сверхвысокое энергопотребление для нагрева воды, и даже самые современные модели не снижают этот показатель
- Проточный нагреватель обычно устанавливают в следующих случаях:
- когда горячая вода необходима постоянно, например, в заведениях общественного питания в местах для посетителей, торговых центрах;
- если нет времени ждать нагрева, к примеру, в загородном доме или на даче;
- в случаях крайне дешевой или вообще бесплатной электроэнергии;
- в условиях нехватки места для полноценного накопительного нагревателя.
Стоит помнить, что, несмотря на долговечные материалы и простоту эксплуатации, проточный нагреватель воды в любом случае прослужит меньше, чем агрегат с баком, а об экономии вообще речи не идет.
Как устроен
Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.
Рассмотрим на примере устройство проточного водонагревателя Термекс:
Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя
Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель
Принцип действия
Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.
Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.
В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.
При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.
Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.
В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.
При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.
Какими характеристиками должен обладать гаражный подъёмник
В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.
Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.
Самодельный кран гусь
Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.
Преимущества
Колонки – лучший выбор для организации горячего водоснабжения квартиры или частного дома и самый актуальный вариант для строений, куда подведен газопровод. А что делать, если не подведен? Хороший способ организовать подогрев воды, с использованием колонки, которая работает на топливе из баллона. Идеальный вариант для дачного домика:
- нагреватель проточный, работающий на сжиженном газе – это устройство, которое благодаря большой тепловой мощности при минимальных расходах на эксплуатацию, находится вне конкуренции и пользуется активным спросом у потребителей, живущих в селениях без газа;
- лучший способ экономии, ведь при использовании прибора экономятся средства в 3-5 раз в сравнении с электронагревателями;
- термостат разрешает владельцу установить определенную температуру и автоматическое регулирование при расходе холодной воды. Это по достоинству оцените при включении нескольких кранов в разных помещениях квартиры или дома. Датчик будет кстати, ведь принимая душ в ванной, человек не испытает шок от перепада температур жидкости, если в кухне решили помыть посуду;
- колонки последнего поколения фирмы-изготовители выпускают с пьезорозжигом, что разрешает обходиться без зажигалок и спичек. Они оборудованы специальной кнопкой. Такая система разрешает пользоваться прибором вне зависимости от напора воды. Агрегату не помешает полноценно функционировать даже слабая струя из-под крана. Стартовой мощности в виде горящего фитилька для эксплуатации достаточно;
- для владельцев, живущих в режиме жесткой экономии и не желающих оставлять постоянно горящий фитилек, фирмы предлагают вариант колонки, где предусмотрен электрический розжиг. Автоматика запускает систему при открывании крана. Такой прибор, работающий на сжиженном топливе, разрешает сэкономить до 15% газа, которое идет на поддержание дежурного огня в других моделях. Датчик разрешает регулировать нагрев;
- агрегаты нового поколения оборудованы защитной системой, исключающей попадания продуктов сгорания в помещение вне зависимости от наличия дымохода или металлического рукава;
- производительность колонки прямо пропорциональна ее мощности. Выбор делают в зависимости от запросов владельцев. Приборы бывают от 11 до 17 л/мин, что зависит от давления воды в системе.
Газовый проточный водонагреватель
Не следует из экономии приобретать газовый проточный водонагреватель малой мощности для интенсивного функционирования! Он быстро выйдет из строя, что грозит дополнительными расходами. Многоточечный водозабор требует монтировать соответствующее устройство.

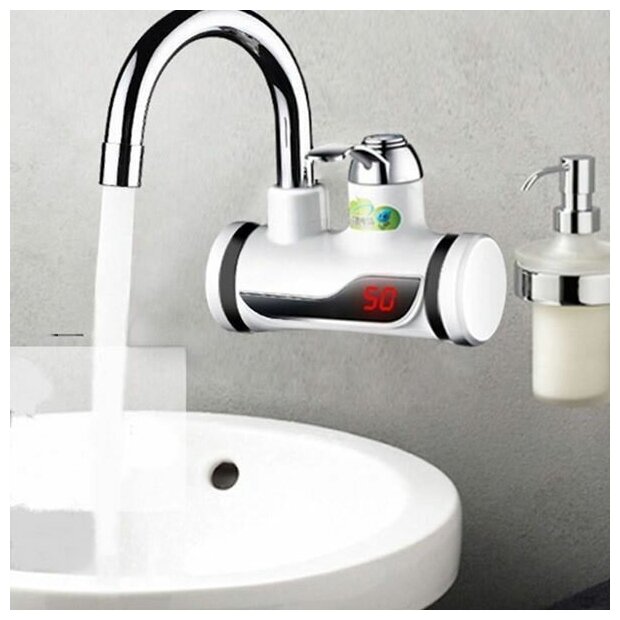

Критерии выбора электронагревателя на кран
Для выбора нагревателя актуальны всего несколько базовых параметров: общая производительность, мощность и степень электробезопасности. А также наличие дополнительного функционала, несущего скорее удобство.
Мощность, производительность агрегата
Средний расход воды на кухне составляет примерно 3–5 л/мин при температуре 45–55°С. Для душа характерна температура 35–40°С. Чтобы просто помыть руки, достаточно 2–4 л/мин при 35–36°С. Рассчитать общую мощность можно так: количество литров в минуту умножаем на разницу температур между холодной водой и выходящей горячей, а затем умножаем на 0,073. Формула будет выглядеть так: мощность = количество литров ⋅ (температура горячая − температура холодная) ⋅ 0,073. Например, для кухни при расходе воды в 3 л/мин и температуре 40°С расчёт будет выглядеть так: 3 ⋅ (40 − 5) ⋅ 0,073 = 7,6. То есть искать надо прибор примерно на 8 кВт. Для нечастого использования на кухне многим будет достаточно и 3,5 кВт, особенно в домах старой застройки, которые не могут похвастать надёжной электропроводкой. Для расчёта больших объёмов и характеристик нужно применять соответствующие значения.
Степень электробезопасности прибора и дополнительные параметры
Стоит обратить внимание на механизмы защиты нагревательного прибора. В частности, в нём должна быть реализована защита от перегрева, короткого замыкания, фильтрация и различные способы индикации. Также стоит обратить внимание на возможность регулировки температуры выходной воды
Это необязательный, но важный и удобный аспект использования прибора
Также стоит обратить внимание на возможность регулировки температуры выходной воды. Это необязательный, но важный и удобный аспект использования прибора
Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной
При необходимости используются пластины из любого, достаточно прочного, листового материала.
Датчик протока либо его механический аналог Данный элемент обеспечивает подачу питания на нагреватель в тот момент, когда будет зафиксировано движение воды.
Но даже в этом случае не рекомендуется одновременное включение сразу нескольких бытовых электроприборов, чтобы не выбивало пробки-предохранители на электрощитке или, того хуже, не произошло короткого замыкания.
Теплообменником я называю узел, в котором происходит нагрев воды, обычно в нем установлен ТЭН. Если продавец предлагает услуги по монтажу — рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки. Достоинство прибора в моментальном нагреве проточной воды в кране или для душа.
Накопительные водонагреватели в отличие от проточных имеют термоизолированную накопительную ёмкость от 5 до литров для воды, где постоянно происходит её нагрев — поддержка заданной вами температуры воды. Нужно помнить, что в этом случае лампочка не отображает работу ТЭНа — в случае его перегорания она также будет светиться, но нагрев происходить не будет. Монтаж металлопластиковых систем Применение алюминиевой прослойки в стенке водопроводной трубы как для холодной, так и горячей воды, вызвано необходимостью защиты металлических частей системы от окисления.
Смотреть видео Смотреть видео Подключение водонагревателя к электросети Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Если напор в системе меньше допустимого, электричество отключается, индикатор гаснет. Силовое реле водонагревателя Термекс Теперь стоит рассмотреть систему управления контактной группой реле Р, которое управляется током катушки. В дизайнерских решениях может использоваться различная подводка сетевого питания.
Статья Видео Электрический водонагреватель проточного типа чаще всего используют в том случае, если проблемы со снабжением горячей водой в квартире являются частым явлением. Электронное управление позволяет использовать проточный электроводонагреватель с несколькими водоразборными точками. Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом.
В итоге, расход электроэнергии получается одинаковый. Мощность таких приборов обычно кВт. Проточные водонагреватели с электронным управлением бывают двух типов: модели с регулировкой только температуры воды; модели с регулировкой температуры и напора жидкости. Чертеж сухого тэна. Ремонт проточного водонагревателя
Критерии выбора проточного водонагревателя
Производительность – главный показатель при покупке водонагревателя. Подумайте для каких целей будет покупаться нагреватель в квартиру
Это важно, поскольку для того, чтобы вымыть руки достаточно будет 3 л/мин., для посуды потребуется уже 5л/мин., для комфортного купания в душе – 8 л/мин. конечно, это сказывается на количестве потребленной электроэнергии. Важный критерий при выборе – мощность проточного водонагревателя
Расчет производится по принципу: показатель производительности по горячей воде умножается на два. Этот показатель подскажет, какой будет расход электричества во время работы прибора. В инструкции указана мощность. Например, для рук достаточно будет 3-4 кВт, для использования душа – 7-17 кВт, а ванная наберется горячей водой при мощности – 21 кВт
Важный критерий при выборе – мощность проточного водонагревателя. Расчет производится по принципу: показатель производительности по горячей воде умножается на два. Этот показатель подскажет, какой будет расход электричества во время работы прибора. В инструкции указана мощность. Например, для рук достаточно будет 3-4 кВт, для использования душа – 7-17 кВт, а ванная наберется горячей водой при мощности – 21 кВт.
Прибор с самой маленькой мощностью называют маленький проточный водонагреватель. Он вполне оправдывает свое название и не стоит от него ожидать большего. Помните об этом, когда все же рискнете его использовать для душа. Производители не зря устанавливают ограничения.
Проточные электрические нагреватели имеют свои дополнительные функции:
- защита для ТЭНа от перегрева;
- от скачков напряжение нагреватель оснащен предохранителем;
- деактиватор срабатывает автоматически, если нет воды в кране;
- от резкой подачи воды с увеличением давления ставиться дополнительно клапан;
- индикаторы света, оповещающие о рабочем режиме прибора;
- уберечь элемент нагрева от налета поможет фильтр.
Чем больше дополнительных функций у нагревателя, тем больше его цена. Но за качество и большой срок службы нужно платить, чтобы не менять на новый проточный водонагреватель в скором будущем
Важно, чтобы был собран полный комплект всех необходимых деталей при установке: фитинги, смесители, трубки, заглушки. Это обеспечит правильность установки и его безупречную работу. Когда кажется, что перед вами два прибора с одинаковыми параметрами, то лучше для квартиры выбрать прибор с большой степенью защиты от перегрева, от накипи, с автоматической системой отключения, с фильтром для воды
Когда кажется, что перед вами два прибора с одинаковыми параметрами, то лучше для квартиры выбрать прибор с большой степенью защиты от перегрева, от накипи, с автоматической системой отключения, с фильтром для воды.
Благодаря электронному типу управления предотвращается перегрев прибора, прибор «запоминает» комфортную температуру, что значительно сэкономит расход электроэнергии.
Плюсы монтажа проточного нагревателя
Можно подвести некоторые итоги и под чертой написать, что сможет побудить купить проточный водонагреватель в квартиру:
Минусы монтажа проточного нагревателя
Правильность выбора помогут сделать и знания всех сложностей в работе проточного нагревателя:
- по технике безопасности необходим обязательно мощный кабель;
- на температуру воды на выходе влияет ее температура в водопроводной системе. Особенно зимой вода нагревается не до горячего, а теплого состояния.
Можно продолжать приводить еще аргументы в пользу проточного прибора.
- Например, полное отстранение от зависимости проблем с услугами ЖКХ.
- Потраченные деньги обеспечат семью горячей водой в любое время суток.
- Электроэнергия тратится только в момент включения режима «горячая вода».
- Количество воды при купании не ограничено, как например, при использовании накопительного нагревателя, где ограничителем становится объем бака.
- Некоторые модели устанавливаются самостоятельно за 30 минут, не привлекая сантехника.
- Полная безопасность работы прибора. Имеется сетчатый фильтр, который и защищает от гидроудара.
- Конструкция позволит сэкономить на смесителе.
- Температура выводится на экран, регулируется. Это позволит избежать ожогов на теле.
Подсоединение к трубам горячей и холодной воды
После кабеля переходим к сантехнической запорной арматуре.
Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.
Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.
Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.
Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).
Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.
Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.
К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.
Пустая незадействованная жила будет резервной, что называется на всякий случай.
Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.
Ошибка №6 При этом соблюдайте минимальные расстояния до ближайших объектов.
Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.
После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике
Не важно, что это будет – медь или дешевый полипропилен
После примерки и подгонки обжимаете и спаиваете все фитинги.
Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.
Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.
Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.
Подключение к сети — выбор кабеля и автомата
На трехфазном устройстве кабель 4-х жильный. На однофазном – трехжильный.
При этом на приборах большой мощности (выше 10кВт), ноль зачастую вообще не используется.
То есть, на однофазных устройствах вы подключаете Ноль+Землю+Фазу L1. Если на клеммах есть второй контакт L2, делаете на него перемычку.
На трехфазных водонагревателях мощностью 6-10кВт подключаются только две фазы и ноль (полюса для подключения – Pe, N, L1, L2).
А вот на экземплярах 12-15кВт идет только три фазы и земля.
Нулевой провод вообще не задействован в электроснабжении!
Заводской кусок кабеля удаляется и к месту установки выводится цельный провод непосредственно от щитовой.
Кабель какого сечения и какой дифф.автомат или УЗО здесь подобрать? Все зависит от мощности и рабочего напряжения проточного водонагревателя.
При выборе ориентируйтесь по следующим таблицам. Для однофазных водонагревателей:
Для трехфазных водонагревателей с нолем:
Для трехфазных водонагревателей без ноля:
Обратите внимание, на некоторых марках внутри устройства имеется кнопка предохранителя. Она защищает от избыточного давления или сухого включения
Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение
Она защищает от избыточного давления или сухого включения. Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение.
Нюансы эксплуатации
Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.
Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.
Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:
- монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
- при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
- ни в коем случае не устанавливайте изделие на неотапливаемой даче;
- в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
- при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.
Перед первым запуском внимательно выполните следующие действия.
- Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
- При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
- После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.
Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.
В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 65C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.
https://youtube.com/watch?v=OKynAwA12gk
Подключение нагрева на одну точку
Для времянки на отдельную точку подойдут популярные модели типа Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5кВт.
Популярны они прежде всего простотой установки. Весь монтаж выполняется буквально за 20-30 минут.
Для монтажа потребуются:
провод ПВС (в розетку) или кабель ВВГнг-Ls 3*4мм2 (до щитка)
шурупы+дюбеля
Ошибка №1
Кто-то вообще колхозит и вешает все на проволоку – что является грубой ошибкой, скажем об этом чуть позже.
гибкая подводка
Заводскую пластиковую (от гибкости там только название) лучше сразу же заменить на металлическую гофру.
Первым делом раскручиваете шурупы и снимаете крышку корпуса прибора.
Находите внутри три клеммы:
фаза – L
ноль – N
земля
Подключаете сюда зачищенный конец провода ПВС. Коричневый или белый – фаза, синий – ноль, желто-зеленый – земля.
Если перепутаете фазу и ноль, в принципе ничего критичного. Вы же не проверяете каждый раз какой стороной вставляете вилку в розетку.
На второй конец провода устанавливаете евровилку.
Ошибка №2
Не вздумайте использовать модели без заземляющего контакта!
Данная розетка должна быть защищена дифф.автоматом, либо сборкой УЗО+автомат. Ток утечки 10мА, как на стиралку.
Ошибка №3
Подключать розетку только через модульный автоматический выключатель нельзя!
Номинальный ток УЗО+автомата или диффавтомата не должен превышать 16А.
Вдруг ваш ребенок захочет без вас более горячей водички и самостоятельно включит устройство на максимум – 5,5кВт. Стандартная розетка на такую нагрузку не рассчитана.
