Расчет количества шиферных листов на крышу
Стандартный расчет материала на один скат выполняется по следующему принципу:
- Длину ската по карнизу следует разделить на ширину шиферного листа, который предполагается закупить (его параметры могут отличаться от ГОСТа) и к результату прибавить 10% на вертикальные нахлесты – мы получим количество листов для одного ряда покрытия прямоугольного ската.
- К расстоянию между карнизом и коньком нужно прибавить величину запроектированного карнизного свеса, полученное значение разделить на длину листа шифера и прибавить 13% на горизонтальные нахлесты – так мы определим, сколько рядов материала потребуется уложить на скат.
- Количество листов в вертикальном и горизонтальном ряду перемножается, к полученному значению прибавляется 5% от него для запаса на подрезку.
Если двухскатная кровля имеет симметричные скаты, итоговое значение достаточно умножить на два. Чтобы понять, сколько материала нужно для асимметричной крыши дома, требуется выполнить отдельный расчет для каждого ската, а результаты суммировать.
Правильно выполнить расчет для четырехскатной крыши дома можно по вышеуказанному принципу. При этом учитывается конфигурация кровли, которая может быть:
- шатровой;
- полувальмовой;
- вальмовой;
- мансардного типа.
Для шатровой конструкции результаты расчета для площади одного ската умножаются на 4. В остальных случаях нужно рассчитать материал для длинного и короткого ската четырехскатной кровли, суммировать значения и умножить результат на два.
Все расчеты необходимо перепроверить несколько раз, чтобы не допустить ошибки. Для удобства можно нарисовать схему с соблюдением масштаба.
Где лучше покупать стройматериалы
Теперь, когда вы разобрались, когда покупать материалы для строительства дома, можно поговорить о том, где это лучше всего сделать – то есть с наибольшей выгодой, без потери качества, с самыми удобными условиями доставки. Прежде всего нужно рассмотреть вариант сотрудничества с застройщиком, когда последний полностью берет на себя всю работу по закупке стройматериалов, в соответствии с договоренностью с заказчиком. Как правило, у таких компаний уже есть налаженная система взаимодействия с поставщиками материалов, и если застройщик имеет положительную репутацию – достаточно только подобрать подходящий, на ваш вкус, стройматериал, и доверить остальное строительной компании. Если же вы закупаетесь стройматериалом самостоятельно, нужно учесть следующее:
Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.
Найти эксперта по документальному сопровождению »
К какому способу покупки вы бы ни прибегали – никогда не забывайте потребовать у продавца сертификат на всю реализуемую продукцию – особенно, если вы видите подозрительно низкие цены и неправдоподобно выгодные акции. Это позволит не только избежать подделки, но и оценить будущее вредное воздействие на организм от использования данных стройматериалов. В такой документ включаются предельные эмиссии формальдегидов, смол и т.д.
Также при покупке нужно удостовериться, что условия хранения стройматериалов соответствующие (о них – выше). Если вы закупаетесь массово – очень важную роль играет доставка. Сразу удостоверьтесь, что компания доставляет свой товар к месту строительства, а цена на такую доставка останется фиксированной – во избежание неприятных сюрпризов.
В статье использованы фотографии с сайта.
Характеристики волнового листа из полихлорвинила
Основные параметры прозрачного материала из ПВХ отличаются только меньшим светопропусканием и более низкой прочностью. Понятно, что поливинилхлорид обладает меньшей жесткостью и способностью противостоять ударным нагрузкам. Волновой ПВХ-шифер легче царапается и может быть поврежден, даже при контакте с древесиной.
ПВХ шифер выдерживает без нагрузки температуры от – 30оС до +80оС, при этом поверхность не окисляется и не мутнеет, как это нередко случается на поликарбонатных листах. Прозрачность ниже, чем у минерального стекла, но в большинстве случаев прозрачная кровля на доме всегда покрыта слоем пыли, поэтому небольшая разница в уровне светопропускании на практике как бы не имеет особого значения.
К основным преимуществам полихлорвинилового шифера можно отнести умеренную цену. Стоимость одного итальянского листа ПВХ размером 2х0,9 м находится в пределах 8-10 долл. Цена на рулонные изделия еще ниже. Кроме того, абсолютная невосприимчивость к ультрафиолету обеспечивает большой срок службы.
Монтаж прозрачного шифера на крышу
В отличие от обычных стекол, которые трудно обрабатывать, прозрачный шифер любого вида легко и резать, и монтировать на крышу. Для этого вам понадобятся самые обычные инструменты для обработки дерева и металла. А, благодаря тому, что прозрачный шифер обладает легким весом, для него не нужно специальное прочное крепление.
Шаг 1. Формировка панелей
Разрезать прозрачный шифер легче всего дисковой пилой или мелкозубчатой ножовкой.
А из прозрачного пластикового шифера хорошо делать «черепицу», просто разрезав шифер на полосы шириной от 40 до 60 см. А монтаж такой же, как с обычной металлочерепицей, и с теми же минусами в плане расхода материалов и риска дополнительных протечек. Плюс, если прозрачный шифер тонированный, есть возможность подбирать разные оттенки и цвета, составляя стильные узоры.
Шаг 2. Обрешетка
Итак, для монтажа прозрачного шифера на крышу постройте деревянную обрешетку из брусков сечением 5х5 см, либо закрепите металлические профили. Обрешетку под такую кровлю лучше делать из дерева.
Конечно, подходит и металлический профиль, но тогда покрасьте его белой краской – так нагрев будет меньше, и кровельный материал тоже избежит деформации
Важно, чтобы шаг обрешетки не был шире 35 см
Шаг 3. Изоляция
Паро- и гидроизоляции под такое покрытие делать не нужно – особенно, если речь идет о крыше небольшой постройки. В случае же с обычным жилым домом, конечно, сохраняем все основные этапы: пароизоляция, по необходимости утепление, вентиляция и гидроизоляция. И некоторые изолирующие элементы:
Шаг 4. Монтаж на крышу
Укладывайте листы снизу вверх и строго перпендикулярно к рейкам обрешетки. Ввинчивайте саморезы через каждые три волны, и через две – у карнизов с водостоками и вдоль конька. Отверстия сверлите на 3 мм больше диаметра винтовой части самореза. Всего на один лист у вас должно уйти минимум 18 саморезов, если вы все делали правильно.
Крепить листы желательно не гвоздями, а саморезами с резиновыми шайбами, но можно использовать и гвозди с антикоррозийной защитой и специальной насечкой. Главное не утапливать гвозди и саморезы в лист, т.к. от этого покрытие не только деформируется, но еще и способно расколоться.
Некоторые тонкости
А вот в процессе монтажа шифера из поликарбоната есть свои тонкости. Так, коэффициент расширения тепла у этого материала в несколько раз больше, чем у обычного металлопрофиля, а потому отверстия для саморезов делайте минимум на 3 мм больше обычного.
Причем обязательно должна быть шайба из резины, шириной в 24 мм для отверстия в 10 мм. Нахлест соблюдайте в 20 см, а стыки дополнительно проклеивайте лентой.
Процесс монтажа стеклопластика проще: коэффициент линейного расширения такого материала максимально близок к стеклу, что хорошо для герметизации кровельного покрытия. Ведь теперь нет необходимости делать отверстия значительно большей ширины, а потому влаге уже сложнее пробраться в подкровельное пространство.
Что интересно, с появлением на рынке практичного и безопасного прозрачного шифера, производители его асбестоцементного аналога (с сопутствующем вредом для здоровья) наконец-то проснулись и стали создавать новый продукт – тот же шифер, только в полимерной оболочке.
В итоге та же низкая цена, те же материалы, только теперь без хрупкости и гидрофобии. Такой шифер уже не выделяет опасные пылевые волокна, его не нужно красить и влаги он не боится совсем. Хитро придумали!
Источник
Недостатки
Список недостатков Ондекса зависит от того, с каким материалом сравнивать. В сравнении как с другими ПВХ листами известных брендов (Palruf, Salux), так и с китайской продукцией неизвестного происхождения, у Ondex только один недостаток — цена. Он стоит как минимум в 1,5 раза дороже даже израильского Palruf.
Если же выбирать, что использовать: Ондекс или поликарбонат, то недостатков будет больше. Да, поликарбонат, Ondex — два очень похожих по свойствам материала. Но есть существенные отличия.
Ондекс менее прочный, а также не может использоваться при температурах ниже −20 °C и выше +60 °C. Несмотря на двуосную ориентацию, по мере снижения температуры ниже 0 °C материал быстро становится все более хрупким, хоть и не так выражено, как другие ПВХ листы.
Наконец, при сравнении Ondex со стандартными кровельными материалами, вроде черепицы или профнастила, его недостатки:
- Меньшая прочность и жесткость: Ondex плохо держит нагрузку, прогибаясь под совсем небольшим весом.
- Выше стоимость: если сравнить профнастил и прозрачный шифер Ондекс, цена последнего за 1 м² будет в 2–3 раза выше.
- Меньший срок службы: в среднем даже металлочерепица прослужит дольше, не говоря уже о «долгожителях»: сланце, керамической черепице.
- Узкий диапазон температур, при которых можно использовать материал.
- Сложность обслуживания кровель, даже при небольшом уклоне.

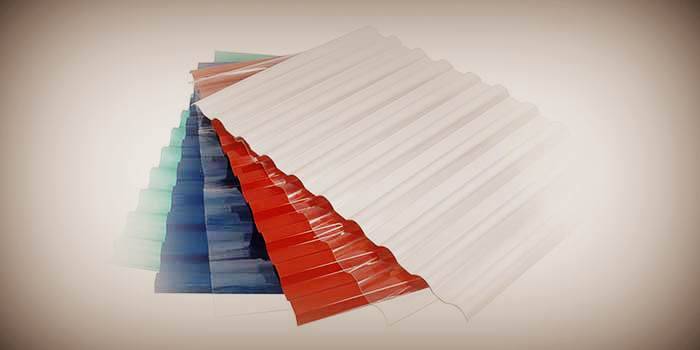

Виды шифера пластикового
В зависимости от использованного в производстве шифера сырья его можно поделить на несколько видов, с которыми предлагаем читателю ознакомиться ниже.
ПВХ шиферная кровля
В его основе лежит исключительно поливинилхлорид. Качественный материал служит достаточно долго (10-15 лет) и не теряет при этом своих внешних характеристик.
Важно: на современном рынке можно запросто наткнуться на подделку ПВХ шифера. Такая кровля послужит не долго
Чтобы избежать покупки некачественного материала, стоит приобретать кровлю в специализированных строительных магазинах или крупных гипермаркетах
Чтобы избежать покупки некачественного материала, стоит приобретать кровлю в специализированных строительных магазинах или крупных гипермаркетах.
У ПВХ шифера параметры и габариты выглядят таким образом:
- Толщина — 0,9-3 мм;
- Коэффициент светопроводности для прозрачного покрытия — 0,85;
- Для полупрозрачного — 0,75;
- Температурный диапазон, при котором сохраняются эксплуатационные характеристики — -40 до +65 градусов. Плавление пластика происходит при температуре +68 градусов. А при эксплуатации ПВХ шифера при температуре -40 лист становится хрупким и ломким.
Важно: под покрытие из ПВХ кровли желательно делать деревянную обрешетку, поскольку дерево имеет меньшую теплопроводность, чем металл
Поликарбонатный шифер
Такое кровельное покрытие из стеклопластика внешне ничем не отличается от шифера ПВХ. Однако на деле эксплуатационные характеристики этого кровельного материала значительно выше. К примеру, светопроницаемость кровли из поликарбоната сохраняется на протяжении всего срока его эксплуатации. А его ударопрочность в разы выше, чем у шифера ПВХ благодаря высокой пластичности кровли. При этом вес одного листа равен 1,5-2 кг. Что касается габаритов и технических характеристик поликарбонатной кровли, то они выглядят следующим образом:
- Толщина волнистого покрытия — 0,8-20 мм;
- Толщина плоского листа — 2-6 мм;
- Светопроницаемость кровли — 0,9-0,92;
- Рабочая температура (диапазон) — -45 до +105;
- Гарантированный срок эксплуатации — 15 лет.
Важно: в представленных вариантах поликарбонатного кровельного материала можно найти синусоидный профиль и трапециевидный профиль листа
Шифер армированный специальным стекловолокном
Это самый прочный из всех видов представленных пластиковых кровель. Пластиковый шифер, армированный стекловолокном, производят из полиэфирной смолы и стекловолоконной нити. При этом толщина армирующей нити равна всего нескольким микронам. Такой стекловолокнистый кровельный материал на выходе получается прочным, имеющим высокую устойчивость к ультрафиолету. У армированного шифера технические характеристики выглядят таким образом:
- Толщина покрытия — 0,9-2 мм;
- Светопроницаемость (для прозрачного листа) — 0,92;
- Рабочая температура (диапазон) — -45 до +110 градусов;
- Гарантированный срок службы — 30 лет.
Профилированные листы поликарбоната «Suntuf»
Технические характеристики поликарбоната «Suntuf» производства компании «Palram» (Израиль), представлены в показанной ниже таблице:
| Наименования параметров материала | Единица измерения | Значение |
|---|---|---|
| Плотность | кг/м³ | 1200 |
| Светопроницаемость прозрачного шифера | % | 90 |
| Ударопрочность | дж | 50 |
| Коэффициент теплового расширения | мм/м×˚С | 0,065 |
| Краткосрочный температурный диапазон | ˚С | от -50 до +120 |
| Долгосрочный диапазон температуры | ˚С | от -50 до +100 |
| Температура тепловой деформации | ˚С | 130 |
| Теплопроводность | Вт/м×˚С | |
| Индекс пожелтения | YI | › 1 |
| Замутнение прозрачного листа | % | › 0,5 |
| Модуль эластичности при изгибе | МПа | 1.9 |
| Предел прочности при изгибе | МПа | 93 |
| Удлинение при разрыве | % | 80 |
Пластиковый шифер, армированный стекловолокном
Признанные достоинства и досадные недостатки
Прозрачный шифер в краткие сроки обзавелся армией поклонников, так как обладает огромным количеством неоспоримых преимуществ. Вот Вам все плюсы, которыми обладает материал:
- эстетичность;
- экологичность;
- безопасность;
- долговечность;
- светопроницаемость;
- прочность;
- лёгкость;
- гибкость;
- эластичность;
- водонепроницаемость;
- огнеустойчивость;
- износостойкость;
- противостояние к разрушительному воздействию химических, климатических, механических, термических и биологических факторов (в разумных пределах);
- простота в монтаже;
- неприхотливость в уходе.
Имеются у прозрачного шифера и малозначительные недостатки:
- слабая теплоизоляция (кроме сотового поликарбоната);
- меняет размер под воздействием температуры (значительное тепловое расширение);
- особая технология монтажа, так как требуется наличие лесов или настила.
Разве могут столь пустяковые моменты перечеркнуть массу очевидных достоинств? Разумеется, нет. А доказательство этому – популярность прозрачной кровли.
Преимущества
Пластиковый шифер Ондекс хорошо держит ударную нагрузку — во время испытаний упругая деформация при ударе или растяжении превышает 1200–1500 кДж/м². Это значит, что град или теннисный мяч просто отскочит от материала, не нанеся ему вреда. Даже прозрачный шифер Ondex Ecolux — самая «слабая» серия — выдерживает множественные удары деревянными шариками диаметром 20 мм, которые в момент соприкосновения с листом достигают скорости 80 км/ч.
Листовой профилированный ПВХ Ondex устойчив к ультрафиолету. Его защищает покрытие из полимера с высокой концентрацией двуокиси титана, которое наносится на лист методом коэкструзии. Такой защитный слой устойчив к истиранию и, следовательно, долговечен.
Профилированные ПВХ листы Ондекс, благодаря свойствам самого поливинилхлорида, устойчивы к воздействию кислот, щелочей, растворов солей, спиртов, углеводородов. Из них можно делать кровлю и фасады химических предприятий, а также зданий и построек около соленых водоемов.
Самоочищение
Ondex — очень гладкий материал. Поэтому при минимальном уклоне всего в 6° кровля Ондекс моется от грязи и пыли каждым дождем. То же касается и фасадов, облицованных этим материалом. В результате листы Ондекс долго сохраняют прозрачность, даже если не чистить их вообще.
Большой срок службы — еще одна особенность материала Ondex: профилированный ПВХ лист не менее 10 лет сохраняет свойства, включая светопрозрачность. И это только гарантийный срок. Фактически же прозрачный шифер Ondex прослужит 20–30 лет даже в жестких климатических условиях из-за все той же высокой устойчивости к воздействию химических веществ, ультрафиолету и ударной нагрузке.
Профлист Ondex прозрачен. Он пропускает до 90% солнечных лучей, поэтому из него делают светопрозрачные крыши для навесов, веранд, беседок, теплиц и домов, а также «окна» в промышленных и торговых зданиях.
Помимо прочего, этот материал очень легок. Легкость делает мощные несущие конструкции ненужными, а непосредственный монтаж Ondex — простой задачей. Листы Ондекс не поддерживают горение и бывают самой разной формы — от стандартной волны до профилирования в точности с размерами популярных марок профнастила: С8, С20, С21. Это тоже облегчает и значительно удешевляет монтаж Ондекс, особенно если ПВХ профиль используется в качестве окна. Еще он хорошо гнется, из-за чего возможна его укладка на арочные конструкции.
Преимущества профилированных листов Ondex:
- ударостойкость,
- прозрачность,
- легкость,
- пожаростойкость,
- химическая устойчивость,
- устойчивость к УФ-лучам,
- гарантийный срок службы 10 лет,
- легкость монтажа,
- разнообразие форм и цветов,
- прочность.
Цвета Ондекс
Профнастил из ПВХ выпускается в 9 цветах, причем наибольшее их количество доступно для серии Ecolux. Кроме того, он бывает полностью прозрачным, светорассеивающим и непрозрачным.Возможные цвета пластика Ondex
| Название | Цвет | Серии |
| Прозрачный Ондекс | ||
| Бесцветный | Ecolux Sollux HR Bio | |
| Бронза (Дымчатый) | Ecolux Sollux HR | |
| Синий | Ecolux | |
| Зеленый | Ecolux | |
| Красный | Ecolux | |
| Желтый | Ecolux | |
| Светорассеивающий Ондекс | ||
| Бесцветный | Ecolux Sollux HR Bio | |
| Слоновая кость | HR | |
| Ондекс непрозрачный | ||
| Белый | Ecolux Sollux HR Bio | |
| Красный | Ecolux | |
| Синий | Ecolux | |
| Зеленый | Ecolux Sollux | |
| Желтый | Ecolux | |
| Серый | Ecolux Sollux HR | |
| Бежевый | Sollux HR |
Во всех сериях, за исключением Bio, есть прозрачный дымчатый цвет, непрозрачный белый и серый. Это связано с их свойствами. Коричневый цвет создает эффект, сходный с эффектом тонировки, поэтому в яркий солнечный день в беседке или на веранде с такой крышей намного комфортнее, чем когда кровля просто прозрачная. А серый и белый цвет крыш — стандартный, всегда выигрышный вариант.
Большинство профилей, независимо от серии, выпускаются бесцветными. Различные цвета доступны только для распространенных профилей, например, для HR это Ondex Euro 92, а для Ecolux — Ондекс Грека 70/18.
В чем преимущества такого кровельного материала?

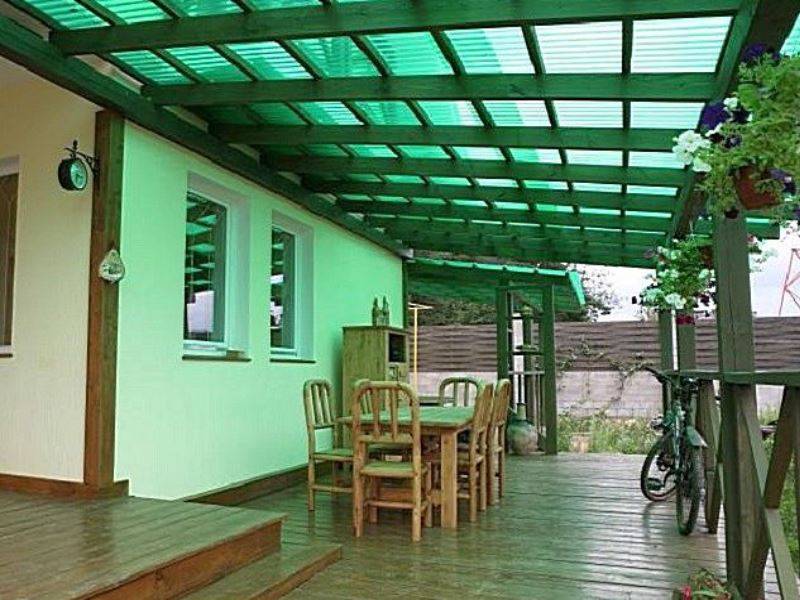

Особенно востребован прозрачный шифер при строительстве прозрачных куполов, для чего используется термоформировочный инструмент. Но и в жилищном строительстве такой необычный материал тоже находит свое применение. Ведь светопрозрачные кровли из шифера отличаются особой изящностью и почти не создают нагрузки на фундамент, и ведь это далеко не единственное преимущество такого материала. Итак, перечисляем:
Пункт 1. Легкость
При всей своей прочности, все материалы, скрывающиеся под названием «прозрачный шифер», обладают относительной легкостью. Они замечательно подходят для устройства крыши небольших конструкций, построек и замены части кровли над мансардой. Отметим, что любой пластик, к примеру, минимум в два раза легче того же стекла.
Пункт 2. Эстетика
Важный компонент любого дизайна – это свет, и лучший – свет солнечный. Невероятно красивыми получаются мансарды с абсолютно прозрачными стенами и крышей, эффектно смотрится любая хозяйственная постройка. Не зря прозрачные материалы у декораторов со всего мира играют особую роль, создавая легкость восприятия, чувство чистоты и стиля.
Пункт 3. Светопроницаемость
А это – немаловажный плюс! Прозрачный шифер незаменим, если вы хотите сделать часть крыши открытой для света, и ценен для тех построек, которые любят в темноте обрастать изнутри плесенью. Даже для простой дровницы лучше брать именно такое покрытие, не говоря уже о мастерских и бытовках.
А ведь главная проблема современного человечества в том, что мы мало бываем под открытым небом, а потом весь организм страдает от недостатка солнечного света (хотя бы рассеянного, потребность в котором не удовлетворят даже четыре окна в офисе).
Пункт 4. Устойчивость к ультрафиолету
Т.к. прозрачный шифер не поглощает солнечные лучи, а пропускает их через себя, то куда менее подвержен разрушению от ультрафиолета – главного врага всех существующих кровель.
Второй момент – пропуская через себя солнечные лучи, прозрачный шифер не нагревается! Попробуйте подоконник в солнечный день – он теплый, а оконное стекло при этом остается холодным. Точно по такому же принципу нагревается и наша планета – сначала твердая земля, а не прозрачный воздух, и только от нее уже поднимается тепло. Почему и чем выше, тем прохладнее, хотя ведь к солнцу ближе – казалось бы.
Та же история с прозрачным шифером, а потому его деформации и потерю качества от высокой температуры можно сразу же отминусовывать. А теперь сравните такой материал с кровельным профнастилом в жаркий день, который прямо накаляется!
Пункт 5. Прочность и безопасность
Вы будете удивлены узнав, что современные прозрачные пластики в 10-250 раз более стойки по ударопрочности, чем обычные стекла. А потому они считаются и куда более безопасными в эксплуатации.
Представьте себе на минуту: вы построили на участке бытовку-мастерскую и в качестве ее кровли использовали прочный прозрачный шифер, а ваш сосед покрыл такую же постройку старыми стеклянными рамами.
И вы оба работаете в своих бытовках, в то время, как на обе крыши упал футбольный мяч, крупное яблоко или очередной метеорит. В вашем случае – либо никаких повреждений покрытия, либо небольшая трещина, а вот на соседа посыпятся осколки. Безопасность превыше всего!
Пункт 6. Экономия
Если вы делаете крышу мастерской, гаража или курятника из прозрачного шифера, вам больше не понадобится искусственный свет – а это немалая экономия, согласитесь.
Причем отметим, что сам прозрачный шифер еще и выдерживает серьезный перепад температур – от +60°С до -50°С, что замечательно для любых российских регионов.
Пункт 7. Экологическая безопасность
А это – один из самых тревожных вопросов, которые волнуют современное общество все больше и больше. Обычный шифер из асбестоцементных листов постоянно выделяет в воздух особое волокно, которое при попадании в человеческий организм вызывает самые разные заболевания. А вот современный пластик, оргстекло и поликарбонат признаны абсолютно безопасными в этом плане.
Пункт 8. Гибкость
Прозрачный шифер из ПВХ или монолитного поликарбоната обладает достаточной гибкостью, чтобы его легко применять на сложных кровлях, где нужно огибать определенные элементы крыши. Не только красиво, но еще и удобно!
Единственное, что многих смущает, это некоторая хрупкость (чаще только визуальная) прозрачного шифера. Поэтому, чтобы быть спокойным, при покупке этого кровельного настила возьмите техническую документацию и сравните основные показатели с другими видами покрытий: прочность, толщину и гибкость на сжатие. Ведь даже обычное стекло выглядит слишком хрупким и ненадежным, а ведь из него делают эффектные лестницы в многолюдных офисах.
ВИДЫ ПРОЗРАЧНОГО ШИФЕРА
Прозрачный шифер изготавливается из четырех видов пластика – это поливинилхлорид, стеклопластик акриловое оргстекло и поликарбонат.
Поливинилхлорид (ПВХ)
Листы ПВХ-шифера производятся с трапециевидной или синусоидальной волной, могут иметь различные размеры листа и толщину. Материал обладает легкостью, прочностью и пожаробезопасностью.
Поливинилхлорид стоек к химически агрессивным веществам. Поэтому он хорошо подойдет для обустройства крыш балконов и навесов над входом в дома, расположенные в промышленных районах, где возможно выпадения пыли с примесью агрессивных элементов или кислотных осадков.
На рынке этот пластиковый шифер представлен тремя торговыми марками: Ondex («Ондекс»), Salux («Салюкс») и Onduclair («Ондуклер» или прозрачный ондулин). Стандартные размеры для листов ПВХ: ширина- 950, 1090 и 1140 мм, длина – 2000 мм, толщина листа от 0.8 до 1.3 мм. Вес листа составляет 2,5-3 кг, что значительно легче любого другого кровельного материала.
Прозрачный ПВХ выпускается в нескольких цветовых вариантах: прозрачный для оптимального проникновения света, цветной и полупрозрачный (матовый) – для приглушенного рассеянного освещения. Благодаря новым технологиям защиты листа с обеих сторон качество материала не изменяется в процессе эксплуатации, время не влияет на светопроницаемость и прозрачность.
Поликарбонат
Поликарбонат – самый стойкий к ультрафиолетовому излучению из всех видов пластикового шифера, так как не теряет своих первоначальных качеств под его воздействием в течение 8-10 лет.
Он имеет высокую стойкость к механическим воздействиям, выдерживает падение на него тяжелых предметов, и при правильно устроенной стропильной системе способен выдержать вес одного человека, что очень важно для удобства монтажа и ремонтных работ на кровле
Акриловое оргстекло
Одним из материалов для производства прозрачного шифера является акриловое оргстекло. Производится оно в монолитных и волнистых листах, с синусоидальными и трапециевидными волнами. Акриловый шифер обладает глянцевой поверхностью, он хорошо рассеивает солнечный свет и поглощает шум. Монолитные листы отлично подходят, как вставки в мансардную крышу жилых строений, а гофрированный вариант используется для крыш легких построек, навесов, крыш балконов и т.д.
Толщина листов чаще всего равна 1-1,2 мм. Длина листов может составлять 4000, 6000 и 12000 мм, но для комфортной транспортировки их стандартный размер в длину обычно не превышает 2050-3050 мм. Материал устойчив к деформациям и ломкости, даже при влиянии на него ультрафиолетовых лучей и других природных факторов, а также к химическим неорганическим воздействиям.
Акриловый шифер имеет достаточно высокую ударостойкость, и может использоваться при температурах -40 до +80°С.
Полиэстер, армированный стекловолокном
Рулонный полимерный материал устойчивый к УФ-излучению и механическим воздействиям производится из полиэфирной смолы, обеспечивающей стойкость материала к агрессивным атмосферным воздействиям, и стекловолокон, которые придают листам особую прочность На конечном этапе производства материалу придается плоская либо волнистая (76/18 или 146/48) форма.
Полиэстер, армированный стекловолокном, поставляется в рулонах (шириной 2000, 2500, 3000 мм) и длиной до 40 м, что позволяет использовать его для покрытия больших площадей с минимальным количеством соединений и минимизировать затраты на узлы соединений, тем самым уменьшая риски потери конструкцией герметичности. Толщина кровельного материала может составлять от 0,8 до 2 мм.
Благодаря своим составляющим, материал имеет высокую термостойкость и морозостойкость – температура его эксплуатации может варьироваться от -40 до + 140°С. Материал имеет низкую теплопроводность, поэтому шифер из него отлично подходит для обустройства крыш оранжерей, птичников, теплиц и парников.
Разнообразие цветовой гаммы стеклопластика позволяет использовать этот материал в качестве декоративного, применяя его при сооружении беседок крыш балконов и других построек хозяйственного или бытового назначения. При этом полиэстер обладает приглушенным матовым цветовым оттенком, благодаря чему кровля будет смотреться благороднее и изысканнее. Стеклопластик легок по весу. Так лист размером 3000х1000 мм весит всего 3.5 кг. что значительно облегчает его подъем на высоту и проведение монтажа.
Производители дают гарантию на стеклопластиковую кровлю до 10 лет.

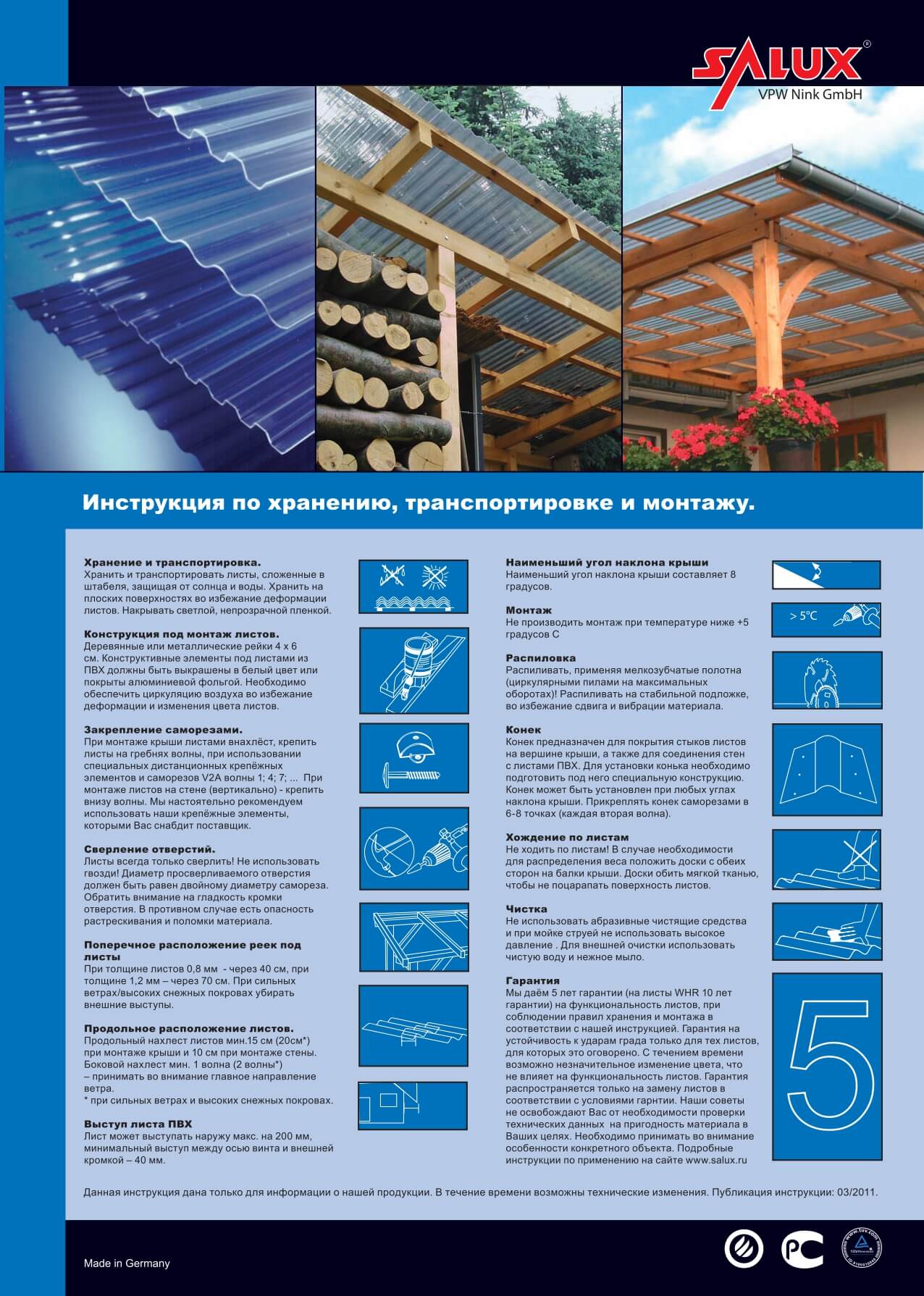

Правила монтажа
Обработка гибкого прозрачного шифера не представляет сложности – невзирая на тип использованного сырья, его легко резать и монтировать. Для работы необходимо подготовить простое оборудование для металла и дерева – углошлифовальная машина или строительный нож. Небольшой вес листов предполагает использование соответствующих саморезов.
Особенности укладки волнового прозрачного шифера
Укладка волнового прозрачного шифера осуществляется на деревянный каркас. Обрешётка собирается из бруса размером сечения 50х50 мм. Допускается замена на металлический профиль, предварительно окрашенный в белый цвет. Это способствует снижению деформации из-за нагревания солнечными лучами.
Для создания обрешётки придерживайтесь шага до 35 см. Теплоизоляцию устанавливают, если для обустройства кровли используется стеклянный шифер.
Прежде чем крепить саморезы, необходимо просверлить под них отверстия в материале. Диаметр должен быть на 3 мм больше винтовой части шурупа. Данные работы следует проводить с учётом коэффициента расширения.

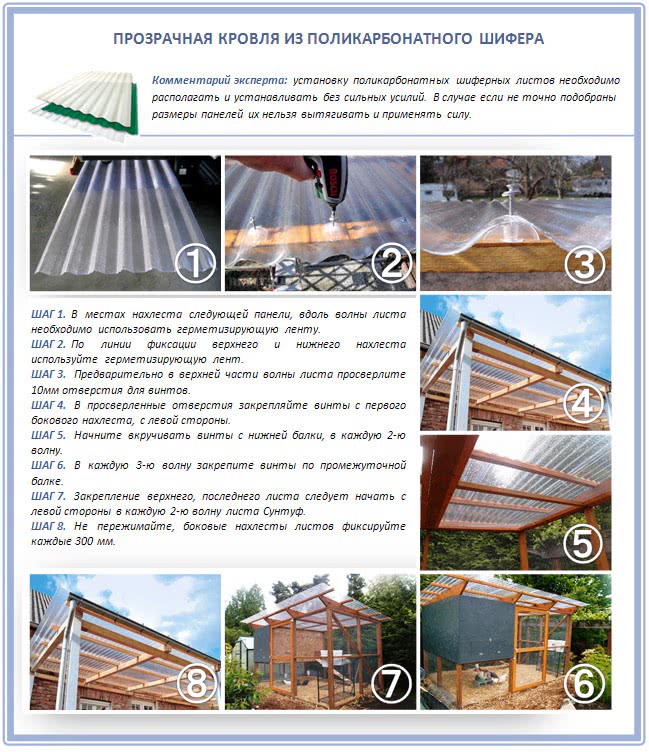

Порядок крепления шифера из поликарбоната:
Листовой материал укладывается по направлению снизу вверх. Саморезы ввинчиваются через каждые три волны на средней линии, и каждые две – возле конька, карнизов и водостоков.
Используйте торцевой профиль для придания конструкции завершённого вида. Элемент защищает подкровельное пространство от воздействия влаги и попадания мусора.
Установите термошайбу для продления срока службы шиферных листов в момент термического расширения. Этот элемент также предупреждает вдавливание крепежей в основание материала, что может привести к повреждению поверхности.
Для соединения отдельных панелей шифера используйте специальные профили. Строительные компоненты можно подобрать по толщине и материалу.
Установите листы наружу стороной с защитным слоем от воздействия УФ-излучения. В противном случае сотовый поликарбонат не прослужит и 3 лет
Для определения нужной поверхности обратите внимание на логотип производителя, нанесённого на защитный слой. Плёнка снимается после монтажа панелей на обрешётку.
Как сделать прозрачную вставку в крыше
Ещё одним вариантом использования шифера из пластика является создание прозрачной вставки. Если планируется её размещение по центру крыши, сначала установите нижний ряд кровельных листов, чтобы закрыть карниз.
После этого уложите и зафиксируйте нижний ряд прозрачного плоского шифера. Допускается монтаж панелей внахлёст с заходом на предыдущий лист не меньше чем на 30 см.
С боков вставку закрепите к деревянному или металлическому каркасу. Сверху прижмите брусом, предварительно пропитанным влагоотталкивающим препаратом. Этот элемент будет выполнять функцию крепежа непрозрачного материала.
Стыки необходимо обработать герметиком. По завершении установите конёк с фиксацией при помощи саморезов.
Формы профиля с чертежами
Профилированный ПВХ Ондекс выпускается в более чем 50 вариантах формы листа. Это позволяет подобрать подходящий профиль для любой задачи, включая выбор формы, соответствующей другому профилированному материалу. От профиля также зависят характеристики материала: минимальный допустимый уклон, несущая способность, максимальное расстояние между поперечными опорами. Названия популярных профилей Ondex, размеры и их чертежи — ниже.
Профиль 124/29
Профиль 130/30
Профиль 146/48
Профиль 150/45
Профиль 160/32
Профиль 183/40
Профиль 200/33
Профиль 207/35
Профиль 250/50
Профиль 3/333/45
Профиль 4/250/40
Профиль Ondex HR Euro 92
Профиль 177/51
Профиль Ондекс Грека 70х18
Профиль 76/18
Ondex Ecolux Greca 72/5
ДОСТОИНСТВА ПРОЗРАЧНОГО ШИФЕРА
К положительным качествам этого вида кровельного материала можно отнести целый ряд характеристик.
Прочность
Несмотря на кажущуюся хрупкость прозрачного материала, он обладает достаточной ударопрочностью, чтобы противостоять всевозможным погодным явлениям, превосходя по этому показателю стекло. Поэтому шифер из ПВХ, поликарбоната или стеклопластика можно назвать абсолютно безопасным в эксплуатации материалом, который не рассыплется под ударами града и не причинит вреда здоровью находящихся под ним людей.
Производитель прозрачных ПВХ-листов ONDEX провел испытания продукции «бомбардировкой» деревянными шариками диаметром 20 мм со скоростью 80 км/час при температуре 0°С, доказав стойкость пластика к самым суровым погодным испытаниям. С другой стороны, прозрачный шифер не рассчитан на большую точечную, нераспределенную нагрузку. Поэтому для передвижения по нему в процессе укладки потребуются специальные настилы или леса.
Светопроницаемость
Прозрачность этого материала – его главная характеристика. Она дает возможность добиться максимального дневного освещения под крышей. По уровню светопроницаемости кровельные листы делятся на следующие категории:
- полностью прозрачный, имеющий 92-95% светопроницаемости. Он вполне может быть сравним со стеклом, поэтому его применяют для помещений, требующих повышенного освещения;
- полупрозрачный материал имеет 55-75% светопроницаемости. За ним просматриваются контуры отдельных предметов, но рассмотреть их как следует не удастся;
- матовый пластик имеет самый низкий процент прозрачности, поэтому практически не пропускает света. Но зато он отличается самой интенсивной окраской.
Экологичность
Полимеры, применяемые для изготовления прозрачной кровли, абсолютно безопасны для человека и окружающей среды. В процессе эксплуатации и под влиянием внешних факторов, пластиковый шифер не начинает выделять вредных для человека или окружающей среды веществ.
Стойкость к УФ-лучам
В процессе производства, используя метод со-экструзии, листы прозрачного шифера покрывают слоем ПВХ с высоким содержанием молекул двуокиси титана. Этот слой выполняет роль УФ-фильтра Такая защита предохраняет материал от «старения» и желтения под солнцем.
Гибкость
Гибкость, которой обладает прозрачный полимерный шифер, дает возможность проектировать и проводить монтаж сложных конструкций крыш – это могут быть арка, полуарка, купол, трапеция и другие, еще более замысловатые конструкции, состоящие из нескольких геометрических форм.
Легкость
Прозрачная кровля не только выглядит воздушной, но и имеет совсем небольшой вес. поэтому практически не дает нагрузки на фундамент и стены строения, что является ее явным преимуществом.
Температурная стойкость
Прозрачная кровля не нагревается и не накапливает тепло, так как не поглощает тепловых лучей. Рабочий диапазон температур прозрачного шифера вполне достаточен даже для экстремальных климатических условий: от -40 до +80°С, включая резкие перепады в обе стороны. Учитывая это, материал может монтироваться на любые виды кровли без «температурных, ограничений. Единственное, монтаж пластиковых листов возможен при температуре внешней среды не менее +5°С.
При температуре более 75°С возможна деформация листов, поэтому нельзя монтировать прозрачный шифер на металлическую обрешетку. Во избежание расплавления материала в точках соприкосновения с металлом, обрешетку красят в белый цвет или обматывают алюминиевой фольгой.
Разнообразие цветов
Прозрачный шифер имеет множество расцветок что позволяет подобрать нужный оттенок для конкретного строения. Он производится в следующей цветовой гамме:
- прозрачный, бесцветный;
- белый;
- цветной (зеленый, красный, бирюзовый, бежевый, молочный, бронзовый и др.).
Если для парников используется бесцветный прозрачный шифер, то для других построек вполне возможно применение различных цветовых вариантов. Цвет выбираемого шифера для козырька, веранды, террасы или ограждения должен органично сочетаться с оформлением стен фасада дома. Поэтому, если не найден идеально подходящий оттенок, то можно выбрать нейтральный, например, дымчатый или бронзовый.
