Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

Давление в отопительной системе и его нормы

Давление в центральной системе отопления подразделяют на опрессовочное и рабочее.

Опрессовочным называют давление, которое создается в системе при проведении ее испытании после выполнения каких-либо монтажных или ремонтно-восстановительных работ. Как правило, проводится опрессовка и перед началом очередного отопительного сезона. Этот комплекс мероприятий предполагает ограниченную по времени повышенную нагрузку на элементы системы. Подобный процесс необходим для того, чтобы проверить работоспособность отопления, надежность соединений в контурах, целостность и должную проходимость труб и радиаторов системы, так как в процессе ее работы могут возникнуть перепады давления.

Проведение опрессовки системы отопления в теплопункте многоквартирного дома

Рабочим считается такое давление, при котором система должна функционировать постоянно, в течение всего отопительного периода.

Рабочий показатель давления включает статическую и динамическую составляющие:

• Статическим является то давление, которое создается под естественным напором воды, поднимающейся по каналам труб. Чем выше стояки (соответственно, чем больше этажей в доме), тем значительнее ее параметр.
• Динамическим называют искусственно созданное давление, которое возникает при воздействии на поток воды циркуляционных насосов.

В многоэтажных строениях теплоноситель в системе отопления чаще всего сначала подается на верхние этажи, и для его подачи без насосов не обойтись. Причем, чем выше здание, тем больший должен быть напор, а поток приобретает весьма немалую скорость. Для девятиэтажных домов норматив давления установлен в 5÷7 технических атмосфер (бар), что соответствует примерно 50÷70 метрам водяного столба или, если исходить из стандартов системы СИ — 0,5÷0,7 МПа. Если дом имеет большее количество этажей, то давление требуется уже выше —7÷10 технических атмосфер (70÷100 м вод. ст. или 0,7÷1,0 МПа). Рабочее давления в отопительном контуре самого верхнего и нижнего этажа не должно различаться более чем на 10%, а опрессовочное – на 20%.

Чаще всего, в среднестатистическом городском многоэтажном доме, рабочее давление на трубе подачи теплоносителя составляет 6 атмосфер, а на «обратке» — 4÷4,5 атмосфер. Однако, нужно отметить, что на показатели давления в системе влияет много факторов. В том числе важна и чистота внутренних каналов труб магистралей и контуров.

В автономной системе частного дома или квартиры за давлением и температурой теплоносителя должен следить сам владелец. Для этого в области котла устанавливаются специальные приборы (манометр и термометры), которые предназначены для контроля за этими параметрами. Чаще всего в настоящее время в автономных системах необходимое давление создается с помощью циркуляционного насоса, то есть принудительно. Хотя, и системы с естественной циркуляцией (за счет разницы плотности горячей и остывшей воды) применяются все еще довольно широко.

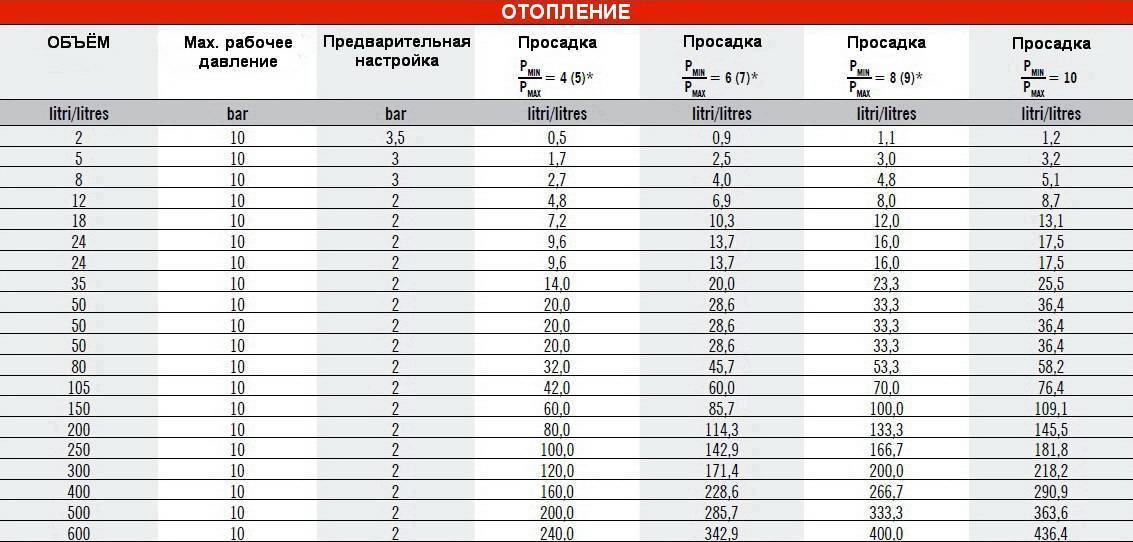

Нормы для расширительного бака

Закрытая отопительная система может основываться на использовании расширительного бачка. В этом случае используется бак мембранного типа. В открытой конструкции применяется типовая ёмкость, давление в которой обеспечивается высотой её расположения и уровнем жидкости в баке.

Фото 2. Схема устройства мембранного расширительного бака. Указаны нормы давления при разном уровне заполнения изделия водой.

В закрытой конструкции необходимо обеспечить начальное давление камеры. Дело в том, что отопительный котёл просто не будет работать без создания в системе давления, минимальное значение которого указано в инструкции на оборудование. Для большинства моделей котлов оно составляет 0,7—0,8 атм. Оптимальная работа обеспечивается при внешних показателя 1,1—1,2 атм., при этом следует учитывать, что мембрана сама способна повысить его на 0,3—0,4 атм. С учётом этого, в расширительном баке закрытой системы необходимо обеспечить начальное давление в диапазоне 0,7—1 атм.

Контролировать величину в расширительном баке можно с помощью манометра ручного типа. В воздушной камере бака мембранного типа есть ниппельный выход, через который и осуществляют измерения. Постоянный контроль обеспечивают при установке в баке манометра шинного типа. При недостаточном давлении в воздушной камере бака производится подкачка с помощью обычного воздушного, ручного насоса с манометром. Если его поднять не удаётся, то следует искать дефект или повреждение мембраны.

Причины роста и падения в системе

Перепады давления сигнализируют о проблемах в теплосети.

Если напор снизился, проверить причину можно следующим способом. Нужно остановить насос и проверить, достаточен ли напор статичной жидкости. Если он не упал, значит, проблема в насосах, которые недостаточно сильно толкают теплоноситель.

В том случае, если статическое давление тоже падает, скорее всего, в трубах или котле возникла утечка. В котле могли возникнуть микротрещины.

Их необходимо запаять. Накипь и поломка расширительного бачка также могут вызвать падение напора. Предотвратить образование накипи можно при помощи специальных добавок. Определить место, где нарушилась герметичность, можно путем поочередного отключения элементов теплосети. Если напор нормализуется, значит, утечка именно в отключенной зоне. Внимательный осмотр системы также может помочь выявить место разгерметизации.

Наличие пятен, капель, луж, ржавчины говорят об утечках воды. Чаще всего такого рода проблемы возникают в местах соединения элементов оборудования. Если трубы не стальные, найти следы на месте, где просочилась вода, очень сложно. В этом случае, а также если трубы скрытые, лучше обратиться к специалисту. Он спустит жидкость, при помощи воздуха обнаружит утечку и устранит проблему.

Увеличение давления случается реже и является, как правило, следствием остановки движения теплоносителя. В трех случаях из четырех проблема в регуляторе. Он с целью снизить температуру носителя может закрыть клапаны, прекратив его подачу. Еще одна возможная причина – ошибочная непрерывная подпитка. Такая неисправность может быть как автоматической, так и вызванной чьим-то небрежным вмешательством.

При нормальной работе техники повышение напора может быть вызвано перекрытием задвижки или крана. Причиной увеличения напора теплоносителя может быть также воздушная пробка, закупоривание фильтра или грязевика.

Следует также контролировать изменение разницы напора жидкости между подающей и обратной трубами. Если эта разница возросла, значит, замедлилась циркуляция теплоносителя. И в этом случае возможной причиной может быть воздушная пробка.

Если разница в давлении между трубами приближается к нулю, проблема связана с нарушением движения жидкости или возникла неисправность регулятора отопления.

Нормальное давления котла

Определяя какое давление должно быть в котле отопления, нужно иметь в виду, что при нормальной работе давление в котле меняется. Когда система холодная и выключена, ожидается, что давление будет между 1 и 1,5 бар. Чуть ниже или чуть выше — не проблема. Когда насос включится, давление может немного возрасти или упасть. Этот эффект является немедленным, и это не проблема. Небольшое повышение или падение зависит от направления насоса и его расположения относительно манометра.

Когда система нагревается, давление должно медленно расти. К тому моменту, когда система полностью нагреется, повышение обычно составит до половины бара. Это повышение должно быть медленным и постепенным, и для того, чтобы система достигла полной температуры, требуется 15-30 минут.

Размер нормального повышения давления варьируется от системы к системе. Это связано с размером системы (сколько воды она содержит) и размером расширительного бака, который должен присутствовать во всех герметичных системах. Если вопрос в том, какое давление холодной воды должно быть в частном доме, то здесь нормы показательней будут от 0,3 до 6 бар.

Если повышение давления от холода происходит быстро и составляет более половины бара, обычно возникает проблема. Если повышение превышает 1 бар, проблема почти наверняка есть.

Мы его теряем, или почему давление падает

У постепенного или резкого снижения давления в автономной системе может быть две основных причины:

• неисправность теплообменника,
• одна или несколько утечек в контуре.

Любое повреждение котла нужно диагностировать и оперативно ремонтировать. Среди причин потери давления могут быть загрязнение, микротрещины, высокий износ, недоработка производителя и, опять же, дефекты расширительного бачка. Любая поломка устраняется соответствующим образом.

Нередко же причиной падения давления становятся утечки. Слабых мест немало – это и некачественная спайка пластиковых или металлических труб контура, и неплотные соединения с радиаторами, и прорывы изношенных труб, и трещины в резиновой мембране расширительного бачка, когда теплоноситель попадает и остается в камере для воздуха.

В последнем случае обнаружить утечку можно самостоятельно: достаточно нажать на золотник, с помощью которого в камеру нагнетается воздух. Капающая или текущая изнутри вода подтвердит вашу догадку.

Найти течь в трубопроводе, который часто скрыт внутри пола или стен, достаточно сложно. Для начала стоит осмотреть видимые участки

Обратите внимание на пол, даже если он сухой, в местах протечек могут оставаться пятна от высохшей воды. Отложения солей или ржавчины на местах соединений также могут говорить о потере герметичности. Если конструкция контура позволяет, можно поочередно отключать отдельные участки сети, так поломку найти будет проще

Если конструкция контура позволяет, можно поочередно отключать отдельные участки сети, так поломку найти будет проще.

В случаях скрытого трубопровода или безрезультатности визуального осмотра потребуется опрессовка. Самостоятельно ее выполнить довольно сложно, поскольку требуются и навык, и специальное оборудование. Сначала из системы сливают теплоноситель, котел и радиаторы изолируют, в контур компрессором под давлением нагоняют воздух. В конечном результате давление в сети должно быть на 20 процентов выше рабочей нормы. В таком состоянии систему оставляют на несколько часов и вновь измеряют давление. Если оно упало, надо искать места разгерметизации. Для этого видимые швы можно смазать мыльным раствором, выходящий воздух выдаст себя пузырьками. Подскажет места утечек и характерное шипение.

Места поломок дополнительно уплотняют или же заменяют вышедший из строя участок на новый.

От: admin

Эта тема закрыта для публикации ответов.

Теплоноситель в статическом и динамическом состояниях

Теплоноситель любой системы отопления может находиться в двух состояниях:

• неподвижном (статическом), когда отсутствует нагрев в гравитационной системе (отсутствует естественная циркуляция) или выключен циркуляционный насос в системе с принудительной циркуляцией;
• подвижном (динамическом), вызываемом такими причинами:
  • естественной циркуляцией теплоносителя, побуждаемой градиентом давления вследствие неравномерности прогрева рабочей жидкости вдоль контура гравитационной системы отопления;
  • принудительной циркуляцией теплоносителя, побуждаемой циркуляционным насосом;
  • тепловым расширением теплоносителя, побуждающим его вытеснять воздух/газ из расширительных баков, занимая освободившиеся объемы.

Неподвижный теплоноситель оказывает на внутренние поверхности элементов системы только (гидро)статическое давление, изучаемое гидростатикой. Движущийся теплоноситель характеризуется (гидро)динамическим давлением, изучаемым гидродинамикой. Оно складывается из статической составляющей, затем части, определяемой тепловым расширением жидкости, наконец составляющей, создаваемой т.наз. скоростным напором движущейся жидкости. Далее, рассматривая движущийся нагретый теплоноситель, будем использовать термин рабочее (результирующее) давление.

Зачем поднимать давление

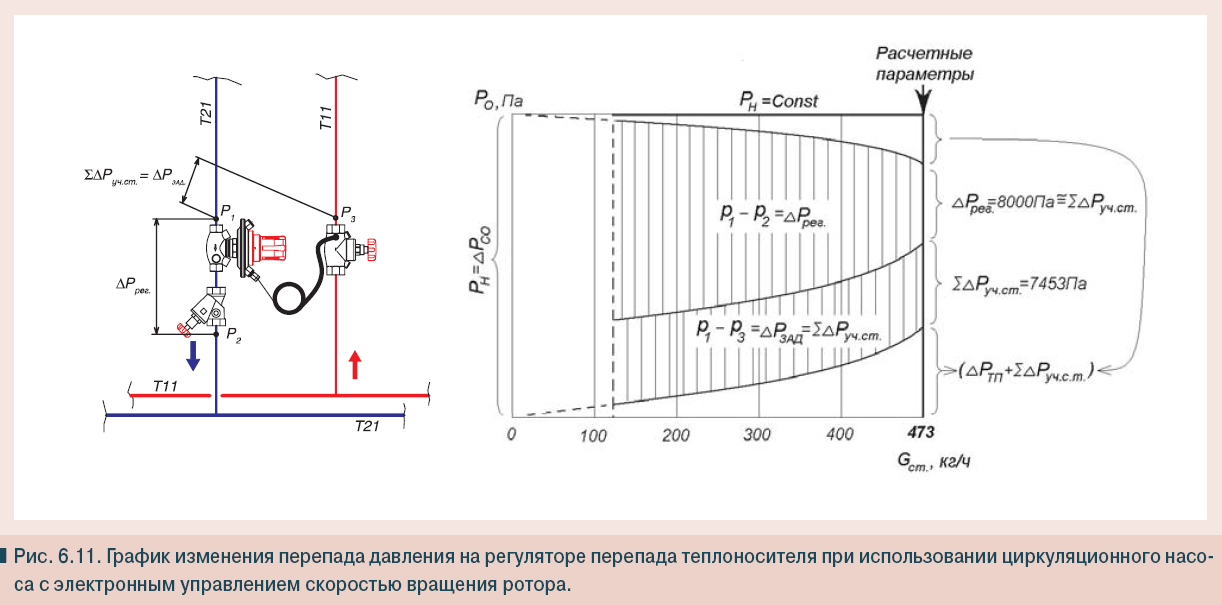

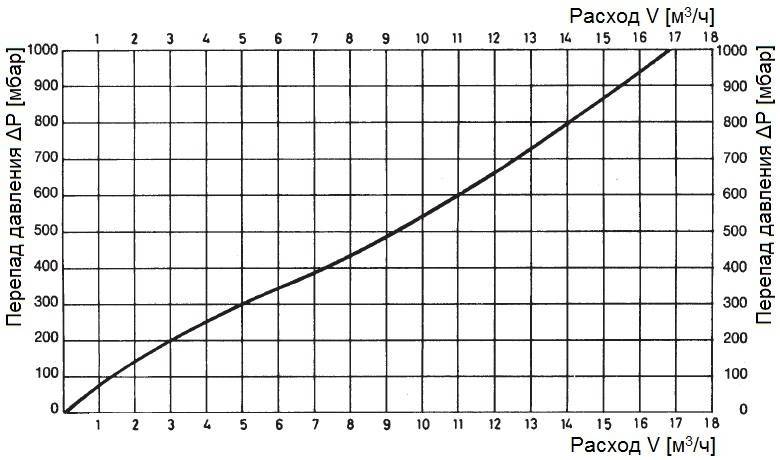

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Причины перепадов давления в отоплении многоквартирного дома

Как уже говорилось, рабочее давление зависит от этажности здания. Но не только. Вот ряд других причин, почему оно может меняться:

• Насосы могут остановиться, если прекратится подача электроэнергии, или попросту сломаются.
• Изношенность оборудования, снижение КПД насосов с возрастом.
• Разгерметизация (утечка теплоносителя).
• Зарастание просветов в трубах и радиаторах многоэтажки.
• Рельеф, перепад высоты почвы, на которой стоит дом.
• Температура в помещении, где располагается элеватор (в мороз давление растёт).
• Самодеятельность жильцов, которые при замене элементов системы устанавливают диаметр труб больше или меньше расчетного.
• Завоздушенность отопительных приборов.
• Качество теплоносителя (в муниципальных домах он загрязнён, что вызывает повышение давления, если сравнивать его с теми же условиями для чистой воды).
• В межсезонье перепады давления вызваны работами по опрессовыванию системы.

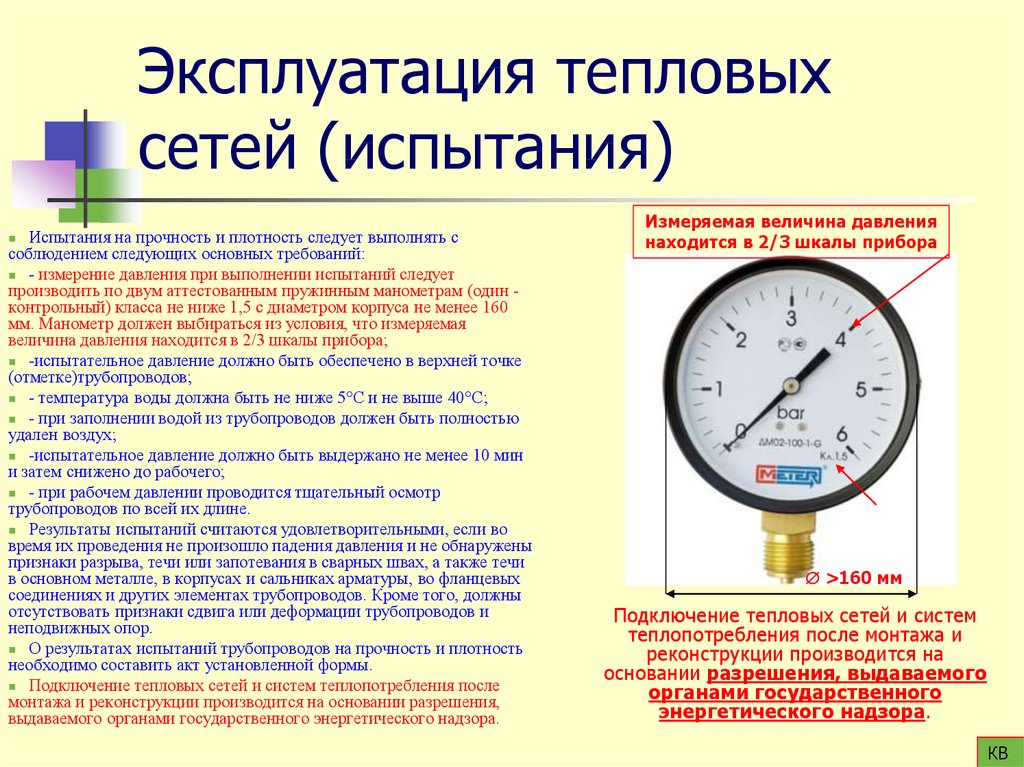

При испытаниях, нагрузку повышают примерно в 0,5 – 1,5 раза. Это необходимо, чтобы выявить и устранить дефекты сейчас, когда на улице ещё достаточно тепло, чтобы не пришлось пожинать более серьёзные последствия в лютый мороз.

Кроме того, проверку на герметичность проводят холодным теплоносителем, что менее проблематично в случае протечки, чем прорыв в разгар отопительного сезона, когда из трубы будет вырываться горячая вода.

Но существуют также гидроудары, не поддающиеся регулированию и контролю. Так что запас прочности должен значительно превышать расчётный показатель.

За состоянием системы в целом следят общедомовые манометры. Можно установить этот небольшой прибор и у себя в квартире. Врезку его осуществляют на входе в радиатор.

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

• появление течи;
• сбой настроек расширительного бака;
• выход из строя насосов;
• появление микротрещин в теплообменнике котла;
• отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

• образования воздушной пробки;
• засорения трубопровода или фильтров;
• работы регулятора давления отопления;
• непрекращающейся подпитки;
• перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

Интересное по теме:

• Группа безопасности в системе отопления
• Ремонт систем отопления
• Отопление теплицы своими руками
• Системы и проекты отопления теплиц

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

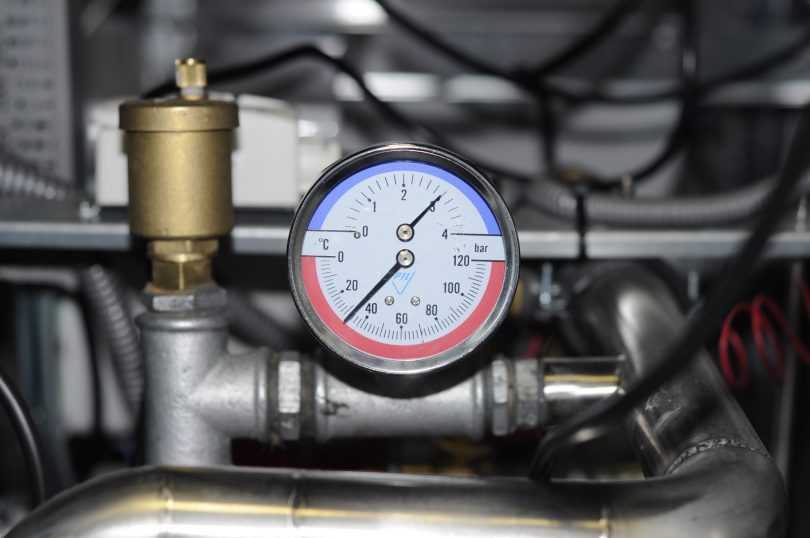

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Нормы перепада давления в системе отопления частного и многоквартирного дома

Стандарты перепада регулируются правилами ГОСТа и СНиПа. Приведённые расчёты документаций обеспечивают полноценную работу всей системы отопительного оборудования, включая объекты:

• одноэтажное строение — 0,1—0,15 МПа или 1—1,5 атмосфер;
• малоэтажное сооружение (максимум три этажа) — 0,2—0,4 МПа или 2—4 атм.;
• многоквартирный дом при средней этажности (5—9 этажей) — 0,5—0,7 МПа или 5—7 атм.;
• высотные многоквартирные дома — до 10 МПа или 10 атм.

Непосредственно сам перепад должен быть 0,2—0,25 Мпа или 2—2,5 атмосферы.

Почему скачет давление и когда нет скачков?

Специальный скачек нужен для того, чтобы теплоноситель не застаивался на одном месте, а постоянно циркулировал между прямым трубопроводом котельной (при подаче) и радиаторами дома (при обратном потоке). Благодаря разнице в 2,5 атмосферы, теплоноситель «бегает» с такой скоростью, которая стабильно поддерживает комфортную температуру.

Если напора недостаточно, отопительные приборы не получают эффективную теплоотдачу от жидкого теплоносителя и в помещении становится холодно.

Особенности автономного отопления

В отопительных системах, работающих от котла, слабое место – это теплообменник. Редко какие котлы оснащаются теплообменниками, способными выдержать более 5 — 7 Атм. Так как допустимое значение считается по наименее устойчивому элементу, предел допустимого значения теплообменника и будет тем самым нормативом давления в частном доме. Как правило, это 1 – 3 Атм.

Если смонтирован открытый расширительный бак и нет циркуляционного насоса, волноваться нечего! Давление никогда не превысит статического минимума. Но низкое давление – это тоже не есть хорошо. Эффективность отопления здесь низкая, поэтому от такой системы всё чаще отказываются.

Если расширитель закрытый и работают насосы, следить за давлением нужно по манометру (советуется устанавливать в автономном отоплении группу безопасности, в которую входит предохранительный клапан, воздухоотводчик и манометр).

Автономное отопление в квартире от котла

Что может понижать давление:

1. Утечка. Если где-то капает соединение или «сопливит» кран, это разгерметизация, которую нужно устранять.
2. Воздухоотводчики тоже могут подтекать.
3. Снижение температуры воды. Расширение более холодной воды меньше, а значит, и давление тоже.
4. Повреждения мембраны расширительного бака. Она может изначально быть неправильно рассчитана, прорваться или потрескаться и растянуться. Ведь объём камеры расширителя должен составлять десятую часть всего объёма воды в трубах.
5. Воздух в системе. Первое время, после того, как залит новый теплоноситель, от него не ждут высоких показателей, поскольку постепенно должен выйти весь воздух. Если проблема вернулась вновь, возможно воздушные пробки опять скопились и нужно стравить его с радиаторов (о проблеме скажет также шум внутри труб).
6. Не стоит переживать, если давление низкое, после установки новых алюминиевых батарей. Химические реакции с выделением водорода пройдут, и система заработает «на пятёрку».
7. Выход из строя теплообменника котла. Это грозит серьёзным ремонтом, который должны выполнять мастера сервисов.

Растёт давление реже и в основном все причины сводятся к перегреву:

1. Ошибки истопника. Вода может закипать, если количество топлива превышает потребности по температуре (на улице не слишком холодно).
2. Засор. На любом этапе, в любом фильтре и соединении может образоваться засор, который не позволяет потоку нормально циркулировать. В результате до засора давление будет избыточным, а после наблюдаться резкое падение.
3. Сужение просветов. Со временем осадки накипи сужают просвет в трубах настолько, что циркуляция уже идёт совсем не так, как было рассчитано. Выход – использовать для труб мягкую воду, летом прочищать трубы.

Открытая и закрытая системы отопления – в чем особенности

Автономные отопительные системы, которые используют в частных домах бывают двух типов:

• открытые, когда через расширительный бачок она сообщается с атмосферой, и вода циркулирует благодаря естественной конвекции: нагреваясь, поднимается, остывая, опускается,
• закрытые, когда система изолирована от атмосферы, и воду внутри нее толкает специальный насос.

Чтобы открытая система работала нормально, котел устанавливают в максимально низкой точке, а расширительный бачок – в верхней. Диаметр труб на выходе из котла – шире, при входе – уже. Эта система подходит для небольших, одноэтажных домов.

Чаще применяют второй вариант. Давление в закрытых системах в небольших домах также должно оставаться в пределах 1,5-2 атмосфер, этого достаточно, если контур не слишком протяженный и не оснащен огромным количеством радиаторов. При высокой этажности или большом количестве комнат в доме возможна установка дополнительного насоса.

Обратите внимание, что при начальном заполнении системы холодным теплоносителем вероятно попадание воздуха. После его удаления первоначальное давление упадет, это естественно

Поэтому его нужно вновь поднять, добавив воды, но немного не доводить до рабочей отметки. После нагрева, следуя законам физики, давление возрастет.

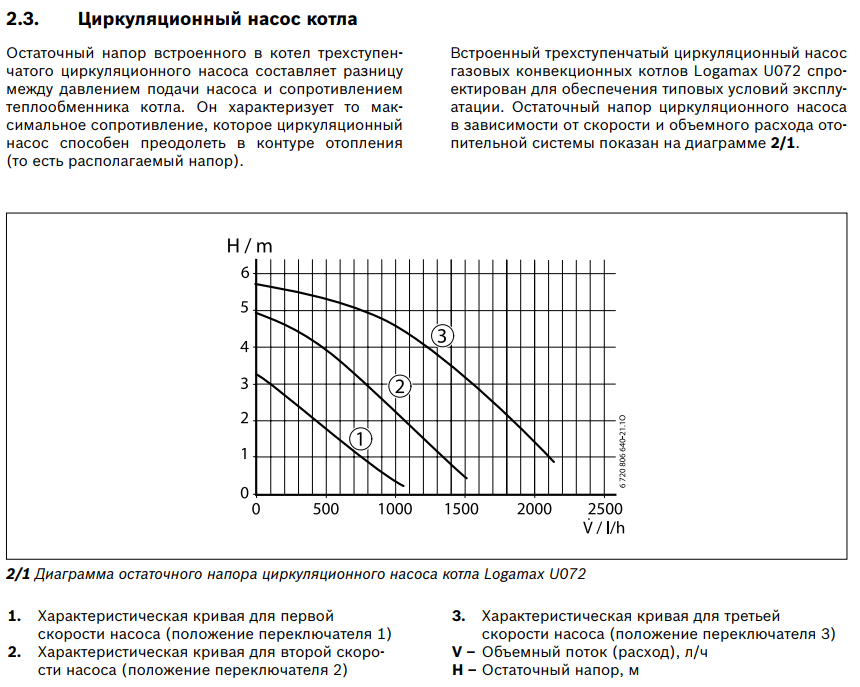

Насос – это основное преимущество данной системы. Его мощность позволяет делать трубопровод сколь угодно длинным, а число радиаторов таким, как вам требуется. При этом их можно подключать как последовательно, так и параллельно. Второй вариант предпочтительнее, поскольку создает меньшую нагрузку на котел.

Удобна закрытая система и для межсезонья, потому что наличие насоса позволяет устанавливать нагрев на минимальные показатели.

Дренаж

Тепловые пункты снабжаются трапом для самотечного отведения воды, а при невозможности реализации — дренажным приямком с насосом (СП 124.13330.2012 Тепловые сети. Актуализированная редакция СНиП 41-02-2003 п.14.20). Приямок закрывается съемной решеткой. Последнее нововведение — край приямка должен быть окрашен желтыми и черными полосами.

Если в ТП имеется предохранительный клапан, то он должен быть снабжен дренажным трубопроводом, чтобы в случае сработки никто (или ничто) не пострадал(о).

Были случаи, когда инспектор прямым текстом говорил, что на двух метрах теплового узла найдет десять замечаний

И неважно, что в прошлом году этих замечаний не было. В глазах контролирующих органов идеальной системы не существует

Но это тема другого разговора…

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.
