Для чего нужно делать расчет освещенности?
Расчет количества светильников и выбор их мощности производится с целью создания комфорта для человека, находящегося в условиях искусственного освещения. Дело в том, что чрезмерно яркий свет или наоборот его недостаток вынуждают наши глаза напрягаться. Частое напряжение зрительных органов приводят к утрате зрения. Кроме того, ученые доказали, что плохое освещение негативно влияет на психоэмоциональное состояние человеческого организма.
Идеальный свет для наших глаз несут природные источники освещения (утренний, дневной и вечерний свет). Ключевой задачей проектирования систем освещения выступает создание условий, при которых искусственный свет в помещении будет максимально приближен к естественному.
Результаты преобразования электрической энергии в электромагнитное излучение воспринимается нашим зрительным органом как свет. В СНиП присутствуют правила, согласно которым подбираются осветительные приборы для различных типов помещений.
Нюансы освещения помещений
Для подсвечивания комнат ориентируются на площадь помещения, выбранную схему размещения светильников (к примеру, с люстрой и точечными светодиодными лампами) и мощность осветительных приборов. Свет должен равномерно рассеиваться по квартире или офису.
Расчет освещенности светодиодными светильниками
Необходимый уровень освещенности в помещениях зависит от высоты и площади. На показатели также влияет тип освещения – основной, локальный, резервный. Государственные стандарты четко определяют уровень освещенности для помещения разной площади и назначения. Их можно узнать из отраслевых справочников или по данным калькулятора расчета светодиодного освещения на нашем сайте.
Зная рекомендуемый уровень освещенности помещения и световой поток одной лампы, легко рассчитать число необходимых светильников.
Методы расчета параметров led-освещенности на производственном объекте:
- Метод коэффициента использования светового потока. Применяют при использовании всех типов светильников для расчета равномерного освещения горизонтальной поверхности.
- Удельной мощности. С помощью метода предварительно определяют мощность установки для освещения.

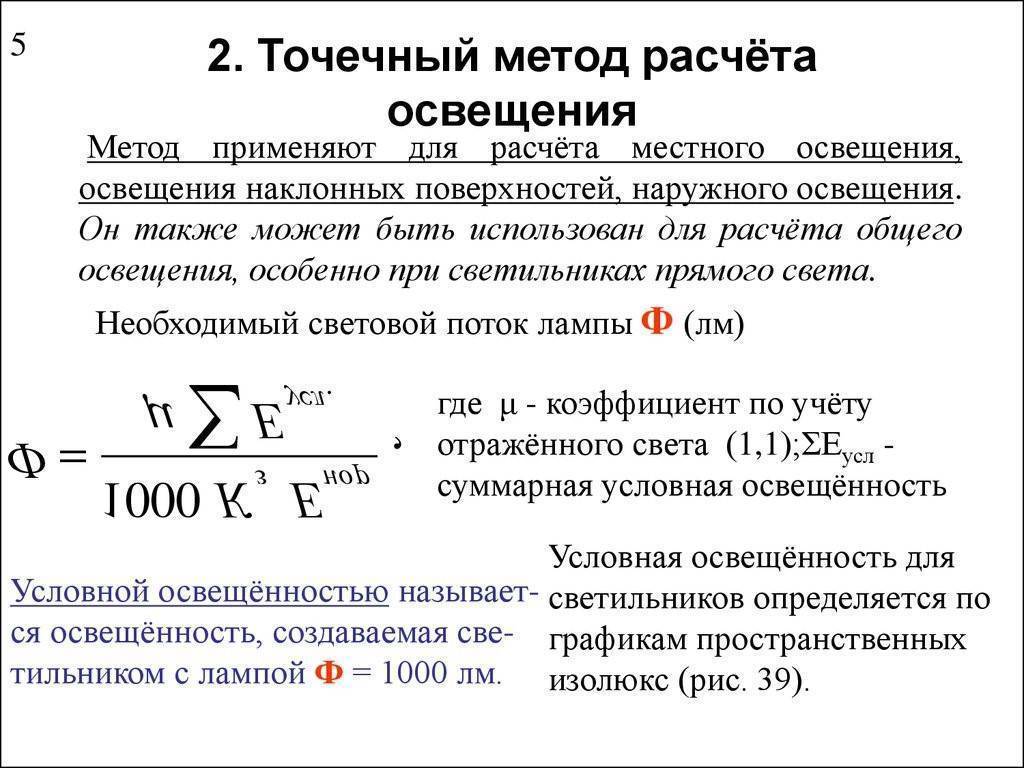

- Точечный метод используют для расчета освещения при установке светильников прямого света.
Простой способ быстро рассчитать количество светильников без сложных формул –воспользоваться калькулятором на сайте «Центра светодиодного освещения». Для определения числа приборов достаточно знать размеры помещения, его тип, выбрать подходящий светильник на сайте. Система самостоятельно рассчитает нужное количество осветительных приборов, исходя из установленных норм освещенности и характеристик светильников.
Как выбрать светодиодные светильники для помещения
При самостоятельном выборе осветительных приборов нужно учитывать параметры оборудования, которые влияют на качество света. Основные характеристики светильников:
- Тип рассеивателя влияет на интенсивность и равномерность распределения света. Он может быть матовым или прозрачным. Матовый создает мягкий рассеянный свет, но снижает интенсивность. Его лучше использовать для установки на рабочих местах и в небольших комнатах. Прозрачный не задерживает световой поток и подходит для освещения больших площадей.
- Цветовая температура. Её часто обозначают маркировкой: W-белый, WW-теплый белый, CW-холодный белый. Теплый свет светодиодов используют для зон отдыха, нейтральный белый подходит для работы, холодный белый для складов, промышленных зон, ресторанов, кухонных помещений, санузлов.
- Величина светового потока зависит от количества светодиодов, их эффективности и потребляемой мощности. При использовании ламп холодного света обычно эффективность выше, чем в приборах с теплым светом.
Чтобы создать комфортное равномерное освещение в помещении, нужно продумать расположение led-светильника исходя из его светового потока. Чем выше этот показатель, тем дальше должны располагаться друг от друга приборы. Эффективный угол освещения светодиодов – около 120 градусов. Монтировать оборудование нужно таким образом, чтобы свет был равномерным и без перепадов.
Возможные неточности и погрешности при расчете освещенности
После самостоятельной замены классических светильников на светодиодные может оказаться, что света недостаточно. Качество света ухудшается, когда стены, потолок и пол в помещении окрашены в разные цвета. Темный фон уменьшает интенсивность светового потока, поэтому при расчетах светодиодного освещения нужно учитывать коэффициент отражения. Его показатели:
- 0% – черный фон;
- 10% – темный фон;
- 30% – серый фон;
- 50% – светлый фон;
- 70% – белый фон.
Существуют таблицы для определения освещенности поверхности при разном типе поверхностей. Её величина соответствует нормам и стандартам для конкретного помещения.
Расчет освещенности объекта в «Центре светодиодного освещения»
Компания помогает оснастить светильниками любые офисы и бизнес-центры, крупные торговые центры, промышленные цеха. Для этого специалист готов бесплатно выехать на объект, произвести осмотр и предварительные замеры. На их основе инженер готовит светотехнический расчет, в котором учитывается тип помещения, назначение, архитектурные особенности. После расчета освещенности определяется место размещения, вид светодиодных светильников и их количество.
Мы гарантируем эффективность выбранного оборудования и качественную установку светильников. В процессе эксплуатации осветительные приборы не теряют своих качеств, обеспечивают равномерный свет, который соответствует всем стандартам.
Небольшое «лирическое отступление» о важности правильного освещения
Небольшое «лирическое отступление» о важности правильного освещения
Когда-то давно, в конце 80-х годов, автор этих строк работал в составе довольно представительной комиссии Министерства Обороны СССР, проверявшей учетно-призывной работу и состояние подготовки молодёжи к военной службе в одной из областей Южно-Уральского региона
В одном из районов привлекло внимание, что процент ограниченно годных по состоянию здоровья из-за офтальмологических заболеваний – явно превышает среднестатистический
В комиссии у нас был очень дотошный подполковник – военный медик, который на этом поприще «зубы съел». И он сразу заявил — так просто не бывает, стало быть имеется какая-то причина. Стали разбираться глубже – практически все призывники со стойким понижением остроты зрения, с аномиями рефракции, с астигматизмом – из одного довольно крупного и изрядно удаленного от райцентра села. Поразило объяснение представителей местного военкомата – «А у них в Кариновке сроду все слепые какие-то…»
Решили выехать на место, посмотреть поближе. И что увидели? В селе имелась школа – восьмилетка. В ней – всего три классных комнаты. И в каждой из них — пара совсем небольших окошек на улицу (что, в принципе, объяснимо с учетом суровости зимнего климата в этой безлесной степной зоне). Но всё освещение – это два патрона под потолком, в которых обычные лампочки накаливания по 75 ватт. Одним словом, в классе если и не полумрак, то явный дефицит освещенности.
И представьте, что все жители этого села в свое время проучились в таких условия по 8 лет! Естественно, это и дало тот самый результат, который насторожил проверяющих. Понятно, что был составлен акт о выявленных нарушениях элементарных санитарных норм, доложено в соответствующее инстанции областного и даже союзного уровня. Должно быть, были нешуточные последствия. Но здоровья тем людям, что потеряли его из-за безалаберности местных чиновников – этими административными мерами уже не вернешь.
Всё это было сказано с одной целью – не шутите с нормальным освещением в своем доме или квартире. Незаметные изначально негативные влияния на зрение (да и на психику тоже) имеют свойство накапливаться, и выливаться в такие последствия, которые уже невозможно будет исправить. Тем более, если речь идет о детях!
Определение нормированного значения освещенности на рабочем месте
Даже за последние годы нормы освещенности рабочего места сильно изменились. Это связано с появлением и улучшением новых видов светильников и регулирования освещения, а также с новейшими исследованиями в сфере здоровья. Подробнее о нормах освещенности тут.
Показатели, которые нужно учитывать:
- яркость светового потока;
- освещенность;
- сила света;
- коэффициент отражения поверхности;
- теплота цвета.
Первый показатель определяется световым ощущением человека из-за воздействия на глаза лучистой энергии
Чтобы подобрать подходящую яркость светового потока, необходимо обратить внимание на число люменов, на которые рассчитана лампа
Освещение рабочего места напрямую влияет на работоспособность
Освещенность определяется как рассеянная плотность светового потока. Она измеряется в люксах и высчитывается как отношение светового потока к площади, на которую падает освещение. В рамках гигиенических норм выделяют 8 типов помещений:
- для чертежных работ;
- большие по площади;
- общего назначения (в них используются компьютеры);
- для конференций;
- лестницы, эскалаторы;
- архивы, библиотеки;
- кладовые хранилища.
Обычно осветительные приборы обладают неравномерным распределением света. Поэтому для определения освещенности нужно знать силу светового потока, направленного на освещаемую плоскость. В процессе определения освещенности важным показателем становится и коэффициент отражения, который показывает степень яркости конкретной поверхности. Он характеризуется тем, насколько светлым оказывается материал или покрытие освещаемых плоскостей, выражается в нитах и является отношением количества отраженного светового потока к общему количеству света от ламп. Стоит дополнительно учитывать освещенность от компьютера и окон.
Кроме показателей осветительных приборов, внимание уделяют самому характеру работы
В первую очередь важно определить степень травматичности и уровень точности труда. Основным фактором является минимальный размер обрабатываемых объектов. Например:
Например:
Основным фактором является минимальный размер обрабатываемых объектов. Например:
- точки для бухгалтеров, писателей, копирайтеров и т.д.;
- толщина самой тонкой линии для чертежников и художников;
- наименьшие детали (транзисторы, гайки и пр.) для инженеров и других конструкторских профессий.
В местах с работой наивысшей точности освещенность может достигать 1250 Лк и зависит от того, производится ли на месте постоянная работа или она имеет периодических характер либо же только выражается в общем наблюдении за процессами.
При работе с мелкими деталями требует повышенная освещенность
Расчет освещения производственного помещения калькулятор производит по специальным таблицам с указанием необходимых коэффициентов (использования, отражения, рекомендуемого уровня освещенности) следующим образом:
- нужно знать длину, ширину и высоту помещения;
- учесть коэффициент отражения пола, потолка и стен;
- отметить нормы соответствия размерам комнаты, цеха и выполняемой в них работе;
- знать мощность, яркость светового потока лампы и ее тип (при этом учитывается безопасность использования конкретного светильника в необходимых условиях.
Как выбрать светодиодные светильники для помещения?
Светодиодное освещение помещений должно ориентироваться на следующие показатели:
- Рассеивание света.
- Цветовая температура.
- Величина светового потока.
К примеру, при выборе матового света достигается мягкое рассеянное освещение (подходит для кабинета и небольших площадей), а прозрачное распределение света более актуально для больших помещений. Теплый свет больше подойдет лаундж-зоне, нейтральный белый — для подсветки рабочих поверхностей, а холодный — освещения складов.
Виды точечных светильников
Существует множество вариантов точечного освещения. Точечные светильники могут быть накладными (прикрепляться к стенам или потолку) и встраиваемыми. В зависимости от типа регулировки бывают поворотные и неповоротные приборы, даунлайты, стопы, карданные светодиоды и выдвижные приборы.

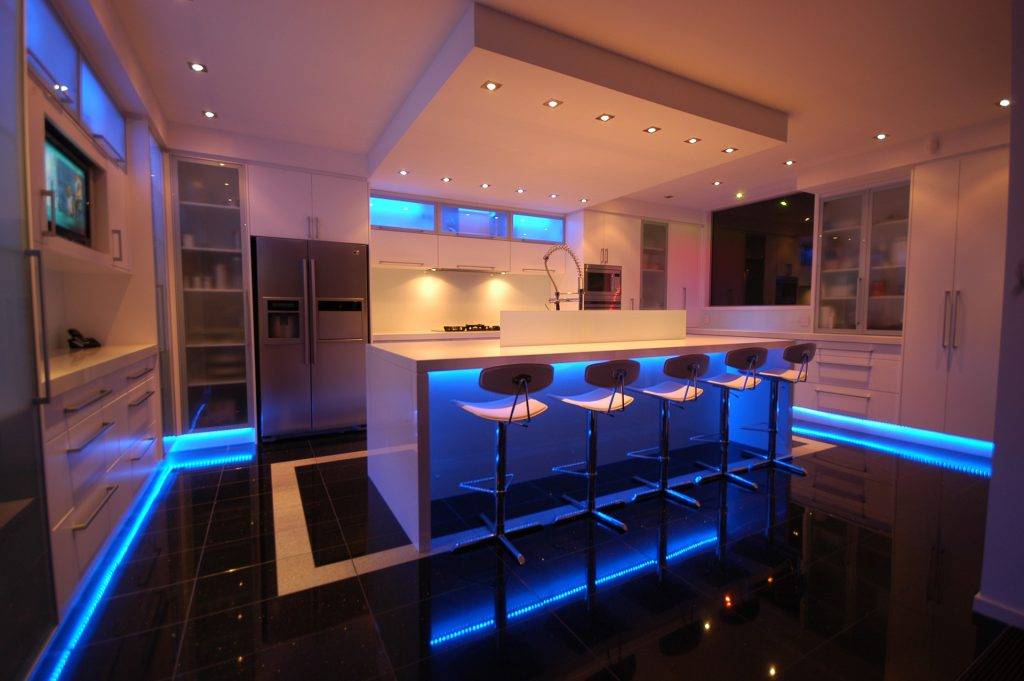

Как рассчитать освещение светодиодной лентой?
Светодиодная лента предназначена для декорирования помещения. Методика расчета основывается на интенсивности светового потока на 1 пог. м. ленты. Конечно же, можно выбрать мощные светодиоды. Но они более подходят для уличного освещения — фасадов, неоновых вывесок и щитов. Для домашнего оформления помещений вполне достаточно 6,5-24 Вт лампы.
Информация
Для того, чтобы сделать точный расчет освещенности помещения светодиодными светильниками, не нужно обладать специальными знаниями. Достаточно воспользоваться простым и понятным онлайн калькулятором, который произведет расчет освещенности светодиодными лампами различных типов помещений. Зная размеры помещения и другие параметры, вы быстро и без труда получите готовый результат.
Функции онлайн калькулятора
Онлайн калькулятор для светодиодных светильников представляет собой простой программный инструмент, состоящий из шести строк для ввода данных и двух строк для вывода результатов расчета.
Калькулятор произведет расчет необходимой освещенности помещения и необходимого светового потока одного светильника. Готовый результат можно сохранить в виде файла в формате PDF или распечатать на принтере одним нажатием кнопки.
Принцип работы на калькуляторе
Для получения готового расчета необходимо ввести в меню калькулятора исходные данные:
- Выбрать тип помещения.
- Автоматически или в ручном режиме определить норму уровня освещенности, в люксах.
- В строках 3-5 указать размеры помещения: длину, ширину, высоту в метрах.
- Указать количество светильников.
После введения этих данных ниже появятся результаты расчета:
- Необходимая освещенность помещения, в люменах.
- Необходимый световой поток одного светильника, в люменах.
Справка
Освещенность – отношение светового потока, падающего на поверхность, к площади этой поверхности. Измеряется в люксах.
Светодиодный светильник – это осветительный прибор, основными элементами которого являются светодиод (полупроводниковый элемент) и драйвер (импульсный источник питания, преобразующий переменный ток в постоянный).
Световой поток – является физической величиной, которая характеризует количество мощности света в определенном потоке излучения. Под мощностью света понимается световая энергия, которая переносится через некоторую поверхность излучением за единицу времени.

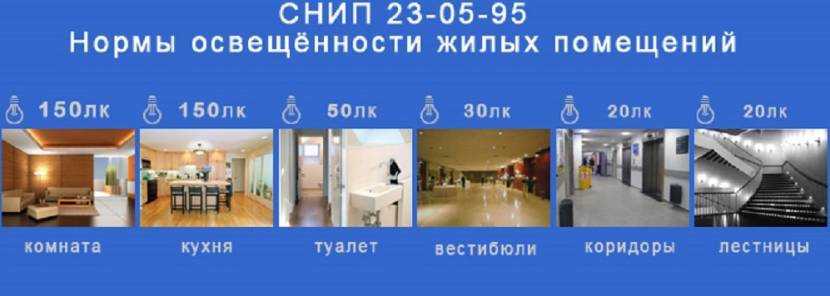

Таблица 1. Нормы освещенности помещений.
№ п/п | Жилые и общедомовые помещения | Нормы освещенности, в люксах |
1 | Жилые комнаты | 150 |
2 | Детские комнаты | 200 |
3 | Кухня | 150 |
4 | Коридоры, ванная, уборные | 50 |
5 | Гардеробная | 75 |
6 | Кладовая | 30 |
7 | Лестницы и лестничные площадки | 20 |
8 | Лифты | 20 |
9 | Чердаки, подвалы | 20 |
10 | Площадка у основного входа в дом (крыльцо) | 5 |
Таблица 2. Соответствие мощности светодиодных светильников световому потоку.
НАСКОЛЬКО ВАЖЕН СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ
В зависимости от типа освещения, требований клиента и условий эксплуатации инженер-светотехник подбирает тип оборудования, а затем производит расчет освещенности согласно техническому заданию, нормативным документам, СНиП и ГОСТ в специализированных программных средах таких, как Dialux, Calcalux, Relux, Litestar и др. От качества светотехнического проектирования зависит как реализация концепции, так и эффективность энергозатрат при эксплуатации.
Светотехнический расчет позволяет найти оптимальное и корректное решение: выбрать тип, оптику, мощность светильников, а также определить высоту, месторасположение прибора и направление луча в пространстве, тем самым сократив мощность и стоимость осветительной установки, иными словами – повысить энергоэффективность при наименьшей стоимости первоначальных затрат.
Благодаря различным опциям программ, для сложных и массивных сооружений мы имеем возможность построить сцену освещения с деталями инженерных конструкций, ввести дополнительные элементы и предметы, т.е. точным образом воспроизвести архитектуру объекта, чтобы на этапе разработки проекта избежать ошибок. Правильно выполненный светотехнический расчет и грамотно скомпонованные результаты позволяют упростить настройку оборудования и тем самым сократить время сдачи объекта в эксплуатацию.
Светотехнический расчет помогает определиться с выбором экономической целесообразной системы освещения и ее характеристик. Специалисты светотехнической компании «МТ Электро» в процессе такого расчета определят тип светильников, соответствующих вашему объекту, их мощность, оптимальное количество и особенности установки источников света на указанной площади.
После реализации выполненного светотехнического проекта наши специалисты с помощью профессиональных инструментов могут выполнить замеры освещенности, составить заключение о состоянии системы освещения на измеряемых участках и провести аудит светотехнической установки на предмет соответствия нормативным показателям. Кроме того, наши клиенты всегда могут обратиться к нам за методическими указаниями по проведению замеров и практическому обучение личного состава для самостоятельного проведения светотехнических измерений.
Для полного аудита осветительной установки у компании «СТК МТ Электро» имеется своя зарегистрированная электролаборатория и допуск к энергетическому обследованию объекта.
Параметры для расчета
В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.
Высота помещения
Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.
Коэффициенты отражения поверхностей помещения
Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.
Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;
Световой поток от одного светильника
Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.Сравнительная таблица соотношения светового потока к потребляемой мощности светового прибора
| Лампа накаливания | Люминесцентная лампа | Светодиодная лампа | Световой поток |
| 20 Вт | 5-7 Вт | 2-3 Вт | Около 250 Лм |
| 40 Вт | 10-13 Вт | 4-5 Вт | Около 400 Лм |
| 60 Вт | 15-16 Вт | 8-10 Вт | Около 700 Лм |
| 75 Вт | 18-20 Вт | 10-12 Вт | Около 900 Лм |
| 100 Вт | 25-30 Вт | 12-15 Вт | Около 1200 Лм |
| 150 Вт | 40-50 Вт | 18-20 Вт | Около 1800 Лм |
| 200 Вт | 60-80 Вт | 25-30 Вт | Около 2500 Лм |
Коэффициент запаса
Данный параметр учитывает степень загрязнения помещения, к примеру: офисное помещение — половое покрытие линолеум, стены покрашены, уровень запыленности низкий, такое помещение можно признать чистым.
Расчетная высота поверхности
Традиционно высотой рабочей (расчетной) поверхности принято считать поверхность стола, по нормативам она равна 0,8 метра. Если требуемая освещенность должна быть на полу, то следует устанавливать значение данного параметра равным 0.
Освещенность
В зависимости от типа помещения устанавливается соответствующий показатель нормы освещенности на 1м2, который измеряется в люксахНормативы освещенности офисных и жилых объектов по СНиП
| Типы офисных помещений | Норма освещенности, Лк |
| Офис общего назначения с использованием компьютеров | 300 |
| Офис, в котором осуществляются чертежные работы | 500 |
| Зал для конференций, переговорная комната | 200 |
| Эскалатор, лестница | 50-100 |
| Холл, коридор | 50-75 |
| Архив | 75 |
| Подсобные помещения, кладовая | 50 |
| Типы жилых помещений | Норма освещенности, Лк |
| Жилая комната, кухня | 150 |
| Детская комната | 200 |
| Ванная комната, санузел, душевая, квартирные коридоры и холлы | 50 |
| Гардеробная | 75 |
| Кабинет, библиотека | 300 |
| Лестница | 20 |
| Сауна, бассейн | 100 |
Расчет освещенности помещения
Укажите необходимые размеры в метрахY – Длина помещенияX – Ширина помещенияZ – Высота потолковL – Количество светильниковN – Уровень освещенности помещения на 1 квадратный метр
| Нормы уровня освещенности N (lk) | |
|---|---|
| Освещенность жилых помещений | |
| Кухни, кухни-столовые, кухни-ниши | 150 |
| Детские | 200 |
| Кабинеты, библиотеки | 300 |
| Внутриквартирные коридоры, холлы | 50 |
| Кладовые, подсобные | 300 |
| Гардеробные | 75 |
| Сауна, раздевалки, бассейн | 100 |
| Тренажерный зал | 150 |
| Биллиардная | 300 |
| Ванные комнаты, санузлы, душевые | 50 |
| Помещение консьержа | 150 |
| Лестницы | 20 |
| Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы | 30 |
| Колясочные, велосипедные | 30 |
| Тепловые пункты, насосные, машинные помещения лифтов | 20 |
| Основные проходы технических этажей, подвалов, чердаков | 20 |
| Шахты лифтов | 5 |
| Освещение помещений административных зданий | |
| Кабинеты, рабочие комнаты, офисы представительства | 300 |
| Проектные залы и комнаты конструкторские, чертежные бюро | 500 |
| Машинописные бюро | 400 |
| Помещения для посетителей, помещения обслуживающего персонала | 400 |
| Читальные залы | 400 |
| Помещения записи и регистрации читателей | 300 |
| Читательские каталоги | 200 |
| Лингафонные кабинеты | 300 |
| Книгохранилища, архивы, фонды открытого доступа | 75 |
| Переплетно-брошюровочные помещения, площадью не более 30 кв. м | 300 |
| Помещения для ксерокопирования, площадью не более 30 м | 300 |
| Макетные, столярные, ремонтные мастерские | 300 |
| Помещения для работы с дисплеями и видеотерминалами | 400 |
| Конференцзалы, залы заседаний | 200 |
| Фойе и тамбуры | 150 |
| Лаборатории органической и неорганической химии | 400 |
| Аналитические лаборатории | 500 |
| Весовые, термостатные | 300 |
| Лаборатории научно-технические | 400 |
| Фотокомнаты, дистилляторные, стеклодувные | 200 |
| Архивы проб, хранение реактивов | 100 |
| Моечные | 300 |
| Освещенность образовательных учреждений | |
| Классные комнаты, кабинеты, аудитории школ | 500 |
| Аудитории, учебные кабинеты, лаборатории | 400 |
| Кабинеты информатики и вычислительной техники | 200 |
| Учебные кабинеты технического черчения и рисования | 500 |
| Лаборантские при учебных кабинетах | 400 |
| Лаборатории органической и неорганической химии | 400 |
| Мастерские по обработке металлов и древесины | 300 |
| Инструментальная, комната мастера инструктора | 300 |
| Кабинеты обслуживающих видов труда | 400 |
| Спортивные залы | 200 |
| Хозяйственные кладовые | 50 |
| Крытые бассейны | 150 |
| Актовые залы, киноаудитории | 200 |
| Эстрады актовых залов, кабинеты и комнаты преподавателей | 300 |
| Рекреации | 150 |
| Освещенность помещений гостиниц | |
| Бюро обслуживания, помещения обслуживающего персонала | 200 |
| Гостиные, номера | 150 |
Возможности программы.
Какие данные необходимы для расчета уровня освещенности
Существует несколько способов, с помощью которых можно рассчитать количество и мощность светодиодных ламп. Прежде чем приступать к расчетам, необходимо разобраться, какие показатели будут в них участвовать.
Перечень переменных и постоянных величин, на основании которых производится расчет светодиодного освещения, состоит из следующих пунктов:
- Площадь помещения, то есть произведение длины на ширину комнаты. Расчеты производятся исходя из того, что помещение имеет прямоугольную форму. При более сложной архитектуре, необходимо условно разделить пространство на правильные фигуры и сложить их площади.
- Поправочный коэффициент, в котором учитывается высота потолков. Поскольку свет распространяется не только по площади, но и по всему объему помещения, яркость освещения напрямую зависит от высоты потолков. Пользуются специальной таблицей коэффициентов. Например, высота потолков от 2.5 до 2.7 м — это коэффициент 1, до 3 м — равен 1.2, до 3.5 м — 1.5, дальше используется корректировочный показатель — 2.
- Еще один норматив — это уровень освещенности, для расчета которого также составлены специальные таблицы для жилых, подсобных, коммерческих и производственных помещений. Показатель измеряется в Лк (люксах).
Наиболее популярные показатели выглядят следующим образом:
- ванная, туалет, подвал, коридор приравниваются к подсобным помещениям, и уровень освещенности в них колеблется от 20 Лк (в подвале) до 50 Лк (в коридоре).
- жилые комнаты оцениваются в пределах от 150 до 300 Лк, минимальные показатели в спальной и кухне — 150 Лк, максимальный уровень в рабочем кабинете и детской комнате — 300 Лк.
Дополнительно при расчетах могут использоваться такие показатели, как:
- чистота помещения (уровень запыленности);
- отделочные материалы и потолки (темные, светлые, глянцевые).
Как делать выбор системы подсветки для помещений
Выбор системы освещения должен основываться на нескольких параметрах:
- вид выполняемых работ;
- нормативный уровень освещенности, который установлен для каждого конкретного помещения.
Для того чтобы система освещения точно отвечала всем возможным вариантам задач, следует делать выбор в пользу ее комбинированного варианта.
Комбинированное освещение
Но бывают ситуации, когда достаточно только общего освещения. К примеру, им можно обойтись в цехах, гальванических, литейных и т.д. А вот комбинированная подсветка понадобится на сборочных, инструментальных, механических площадках и т.д.
Все показатели, которые нужно учитывать при создании искусственного типа освещения, прописаны в соответствующей регламентирующей документации – СНиП и СанПин. Причем здесь имеются нормы для всех вариантов внутреннего пространства.
Пример норм освещенности по СНиП
Минимальный уровень светового обеспечения зависит от таких параметров:
- разряд проводимых зрительных работ;
- контраст и фон объекта;
- специфика проведения работ и т. д.
Важным моментом выбора типа освещения считается определение вида лампочки для использования ее в качестве основного источника света. Здесь самым важным при выборе будет экономичность в вопросе потребления электроэнергии
Кроме этого важно учитывать и другие аспекты:
- планировка;
- строительные особенности комнаты;
- состояние имеющейся в помещении воздушной среды;
- дизайн.
Из источников света можно задействовать:
Металлогалогеновая лампа
- лампы накаливания. Они малоэкономичны;
- люминесцентные лампочки. Имеют высокую светоотдачу, цветопередачу, а также низкую температуру;
- металлогалогеновые лампы (ДРЛ и другие). Большая светоотдача, отличная мощность.
Источники света следует подбирать вместе со светильниками. Лампы подбираются по следующим показателям:
- требования к экономии;
- светотехнические параметры;
- условия имеющейся воздушной среды.
Сами светильники, по светораспределению, бывают двух типов действия:
- прямого;
- рассеянного.
Кроме этого, исходя из кривых силы света, осветительные приборы подразделяются на семь групп:
- концентрированные;
- косинусные;
- широкие;
- полуширокие;
- глубокие;
- синусные;
- равномерные.
В соответствии с параметрами ГОСТа лампы классифицируются по классу защиты от взрыва, воды и пыли. Какой светильник выбрать, определяют по требованиям помещения, в котором он будет функционировать.
Нормы освещённости для разных помещений
В жилом доме несколько видов помещений, предназначенных для отдыха и работы, всевозможных действий человека. По гигиеническим требованиям регламентируются нормы освещённости внутри отдельных помещений. Для крайнего севера и полярных станций разработаны отдельные нормы и стандарты.
Просто считать освещённость по нормам СНиП недостаточно
Важно учитывать для какого использования назначена комната. Требуется максимальная яркость при чтении, письме, чертёжных работах, где необходимо мелкая детализация предметов
Таблица 2
Нормативные величины освещения жилых комнат:
Таблица 2. Нормативные величины освещения жилых комнат:
| Тип помещения | Необходимое освещение на 1м² (Люкс) |
| Прихожая | От 80 до 100 |
| Кухня | От 200 до 250 |
| Ванная комната | От 200 до 250 |
| Гостиная | От 300 до 400 |
| Детская | 200 |
| Спальня | От 200 до 250 |
| Кладовка | 200 |
При определении мощности освещения на 1 м² в помещении измеряются не Ватты светильника, а поток (Ф) в Люменах на площадку в 1 кв. м. Значения в таблице показывают средние нормативные величины освещения 1 м² площади. Освещённость для проверки соответствия нормам измеряется приборами с фотодатчиками.
Свет в помещениях по СНиПИсточник amperof.ru
Данные заполнены для комнат высотой 250-300 см (источник на уровне потолка). При меньшем расстоянии от светильника к горизонтальной поверхности поток света ярче.
Онлайн калькулятор подсчета лампочек
Казалось бы самый оптимальный вариант это калькулятор. Забил пару цифр и получил готовый результат.
Однако, если начать делать расчеты на калькуляторах разных сайтов, то даже при одинаковых вводных данных, можно получить абсолютно разные результаты.
Вот и попадаются такие отзывы.
Почему так происходит, могут объяснить только создатели этих калькуляторов. Кроме того, в большинстве программ уже забиты определенные типы ламп, как правило продающиеся именно в этом магазине, на сайте которого и размещен калькулятор.
А если вы хотите установить такую модель, какой нет в предлагаемых ячейках? Поэтому надежней всего будет сделать расчет самостоятельно, потратив на это не более 5 минут.
Дополнительные требования
Свет характеризуется не только интенсивностью. Другие параметры способны существенно влиять на зрение человека. Известно, что любой источник света при работе пульсирует с определённой частотой. Если частота такова, что улавливается зрительной системой, а это меньше 300 Гц, то она может влиять на концентрацию внимания, ухудшать зрение, вызывать головные боли, искажать изображение. Поэтому показатель пульсации не должен превышать 5%.
Свет имеет способность отражаться от поверхностей, причём не только от глянцевых. Коэффициент отражения есть у любой поверхности и это тоже учитывается при организации подсветки. Нормы для коэффициента отражения таковы:
- рабочая поверхность или стол — 0,2–0,7;
- стены — 0,3–0,5;
- потолок — 0,6–0,8;
- пол — 0,1–0,4.
Рассчитываем количество и расположение светильников на натяжном потолке
Модели для натяжных потолков выбираются не только по функциональности или дизайну. В совокупности все осветительные приборы должны обеспечивать достаточное освещение, а также создавать декоративные эффекты при необходимости. Соответственно, если точечные светильники играют роль дополнения к люстре, используется определенная смеха расположения. Если же освещение обеспечивают только эти приборы, расстановка их должна быть другой.
Чтобы рассчитать оптимальное расположение ламп на натяжном потолке, нужно знать:
- тип осветительных приборов – люминесцентные, светодиодные лампы накаливания генерируют световой поток с разной интенсивностью;
- размеры помещения – 1 спот может обеспечить освещение не более, чем 2 кв. м. площади;
- наличие, количество и площадь окон;
- дизайн гостиной – стиль также диктует определенные требования к схеме размещения;
- необходимость в зонировании – точечные светильники успешно решают задачу разделения на зоны.
Расчет мощности
Существуют определенные нормы освещения для всех типов комнат:
- для гостиной требуется не менее 3 Вт на 1 кв. м;
- в спальне столь яркого освещения не нужно – достаточно 2 Вт на 1 кв. м;
- а вот в детской освещение должно быть максимальным – 8 Вт на 1 кв. м.
Исходя из нормы можно легко рассчитать необходимую совокупную мощность. Например, при площади гостиной в 20 кв. м необходимо освещение мощностью в 20*3=60 Вт. Если отсутствует центральный осветительный прибор, при мощности светодиодных светильников в 5–7 Вт, потребуется от 10 до 14 приборов. Предпочтение отдается четному числу, но это условие соразмеряется с оформлением.
Расчет количества необходимых светильников
Правильно подсчитать количество светильников и их требуемые технические характеристики позволят существующие рекомендуемые нормы освещенности для каждого типа помещений. В настоящее время хозяева квартир все чаще переходят на светодиодные лампы, поэтому расчет нормы освещения для каждого помещения в квартире будет показан на их примере.
Норма освещенности выражается во Вт на один квадратный метр и составляет:
- для туалетов и ванных комнат – 2 Вт/м2;
- для залов – 3 Вт/м2;
- для коридоров и прихожей – 1 Вт/м2;
- для спальни – 2 Вт/м2;
- для детской – 7 Вт/м2.
Исходя из приведенных норм, можно легко посчитать необходимое количество приборов и решить, как расположить светильники на натяжном потолке. Для этого потребуется:
- Площадь помещения умножить на норму освещенности, например: 12 м2 х 7 Вт/м2 (для детской комнаты)=84 Вт.
- Найденное значение разделить на мощность одного осветительного прибора, например: 84 Вт/6 Вт=14 шт.
Получается, что для создания необходимой освещенности в детской комнате понадобится 14 светодиодных светильников мощностью 6 Вт.
При необходимости пересчитать количество светильников с другими лампами, можно умножить норму для светодиодных ламп на поправочный коэффициент:
- для ламп накаливания – 4;
- для люминесцентных ламп – 2,5.
Для данного примера получится, что суммарная мощность освещения для детской комнаты с использованием ламп накаливания выйдет: 84 Вт х 4=336 Вт, а для люминесцентных ламп: 84 Вт х 2,5=210 Вт. Если в расчете получается не целое число, его округляют до целого значения.
Выбор схемы расположения
Зависит в равной степени как от необходимого уровня освещения, так и от стиля. Кроме того, нужно иметь в виду и дополнительные требования, обусловленные назначением помещения.
Гостиная – комната с высоким уровнем освещения. Здесь обойтись только спотами вряд ли получится.
Зато если их использовать вместе с люстрой, можно весьма разнообразить оформление комнаты:
- светильники применяют для зонирования: в зонах, где требуется яркое освещение, приборы располагают тесной группой или подбирают изделия высокой мощности. В зоне отдыха, наоборот, с их помощью организуют приглушенное мягкое освещение;
- предпочтительнее расположить лампочки на натяжном потолке в зале перед стеной с интересным декором или мебельной композицией;
- 2 ряда точечных источников света вдоль более короткой стены, позволят зрительно исправить пропорции комнаты.
Спальня – здесь зачастую обходятся без люстры. Точечными светильниками отмечают зоны:
- над кроватью достаточно пары штук, чтобы создать очень мягкое освещение;
- гардероб выделяют более мощными осветительными приборами. Переодевающийся человек должен видеть себя в зеркале;
- туалетный столик также нуждается в хорошем освещении.
Кухня. Споты здесь обеспечивают достаточную освещенность и служат универсальным инструментом для зонирования. Они позволяют визуально изменить пропорции комнаты.
Детская
В холле или коридоре
Вариант – люстры не будет
При отсутствии люстры по центру комнаты, все освещение организуется только за счет точечных светильников по всей поверхности потолка.
Сначала высчитываете площадь.Далее, определяете общую мощность светодиодного освещения исходя из правила 1м2=5Вт.
Таким образом, на все освещение комнаты необходимо 100Вт светодиодной мощности. Только после этого можно приступать к подбору самих светодиодных светильников.
Ассортимент по мощностям у них очень большой. Например, у популярных моделей Ecola, Gauss и других производителей, под стандарт GX53 есть разновидности:
6Вт
8Вт
10Вт
15-20Вт
При больших площадях, не нужно впадать в крайности и смотреть на самые маленькие модели. Чаще всего, выбор делают в сторону чего-то среднего или чуть выше.
Оптимальным вариантом для нашего случая будут 10 ваттные GX53.
Теперь расчетную итоговую мощность в 100Вт нужно разделить на мощность одной выбранной лампочки в 10Вт.
Получается, что на зал площадью 20м2 необходимо установить 10 светоточек мощностью 10Вт каждая.
Если же вам захочется, чтобы светильников было больше и данное количество вас не устраивает, то выбирайте 6 ваттные модели.
Эта же формула действует и в обратную сторону. Хотите уменьшить число светильников, подбирайте их большей мощности – 15Вт.
Вот таким простым способом высчитывается количество точечных светодиодных источников света, если у вас нет люстры.
