Где размещать розетки на кухне: примеры, идеи, схемы

Правила электроснабжения кухни

Форма и дизайн

Кухня – место, где присутствуют повышенные нагрузки, выраженные в виде резких перепадов температур, высокой влажности, большой проходимости, поэтому обычные распределительные приборы сюда не подойдут. Специалисты рекомендуют выбирать для кухни влагозащитные распределители, те, внутри конструкции которых есть резиновые уплотнители и пластмассовые крышки, предназначенные для защиты от влаги и конденсата.

Перед тем, как разместить розетки на кухне, важно обратить внимание на мощность бытового прибора, который будет подключен к каждой конкретной точке. Интересный дизайн кухонной розетки

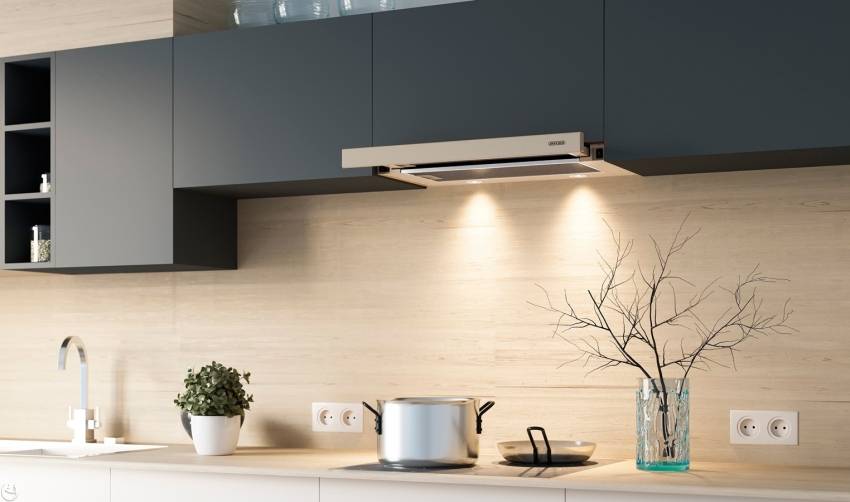

Интересный дизайн кухонной розетки

Так как на кухне количество электрических приборов только увеличивается, вопрос о том, как правильно расположить розетки на кухне, продолжает быть актуальным. Грамотное решение – покупка выдвижных установок. Они монтируются в столешницу, в шкаф, выдвижные розетки можно устанавливать и в вертикальном, и в горизонтальном положении. Идея новинки заключается в том, что внутри алюминиевого корпуса могут размещаться разъемы и для подключения электрических приборов, и для подключения телефонов, портативных компьютеров. Имеются там и аудио выходы. Монтируется такая установка несложно, установить ее можно и своими руками.

Но это не единственное ее преимущество. Встраиваемые приборы помогают экономить место, при помощи них можно надолго забыть об удлинителях, которые постоянно путаются под ногами. Подобные устройства недоступны для маленьких детей, они многофункциональны, эстетичны, поэтому стоит к ним более внимательно присмотреться.

Еще одно ноу-хау – угловые распределительные приборы. Подобная конфигурация позволяет устанавливать  приборы там, где они раньше никак не могли быть приспособлены, и более рационально задействовать угловую рабочую поверхность.

Встроенные устройства занимают при установке меньшую глубину. Открываются они, как страничка в книжке. Сверху устройства закреплены алюминиевой крышкой. Зная о том, как правильно расположить встроенную розетку, можно значительно облегчить многие технологические процессы на кухне.

Правила установки электрической бытовой техники

Рассматриваем варианты розеток на кухне

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А (только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт 7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5) 7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 А отдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Как подключить своими руками, на какой высоте над столешницей встроить

При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.

Прежде чем создавать розетки, нарисуйте план где вы будете их размещать

Алгоритм действий:

• обесточить квартиру, отключив электропитание на щитке;
• с помощью индикатора проконтролировать отсутствие тока в розетке;
• если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
• вынуть старую розетку, отсоединив провода;
• подготовить подрозетник, почистив старый или воспользовавшись новым;
• провода должны быть открыты для проведения работ;
• зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
• одсоединение проводов к новой розетке облегчает использование разных цветов;
• к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
• каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
• рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
• установить наружную крышку для розетки, закрепить винтом не перетягивая;
  подключить ток.

Оптимальное число

Только после того, как будет разработан интерьер помещения, и распланирована схема установки электрических приборов, можно приступать к расчету всех необходимых устройств.

В кухне, как правило, используется самое большое количество бытовых энергозависимых приборов, которые могут быть представлены:

• электрической вытяжкой;
• посудомоечной машиной;
• стиральной машиной;
• электрической плитой;
• холодильником;
• телевизором;
• видеоаппаратурой;
• отдельно стоящей морозильной камерой;
• мелкими бытовыми приборами в виде миксера и блендера, микроволновой печи и кухонного комбайна.

Общее количество розеток, являющихся стационарно установленными разъёмами электрических сетей, может быть различным, но напрямую зависит от нескольких наиболее значимых факторов.

Очень важно обязательно обозначить в составляемом плане все единичные группы в виде розеток, запитываемых только от индивидуальной линии и имеющих отдельный защитный автомат. В соответствии с основными установленными на сегодняшний день стандартами, как правило, в каждой группе используется не более трёх разъёмов электрической сети:

• отдельную линию следует выделить при обустройстве рабочей зоны с целью подключения электрического чайника, микроволновой печи, миксеров и других мелких устройств;
• в выделении отдельной линии нуждаются мощные бытовые энергозависимые приборы, к которым относятся стиральная или посудомоечная машины, холодильник и морозилка, электрическая плита.

Розетки на кухне

Допускается осуществление стандартного объединения сразу некоторых силовых приборов. К примеру, можно выполнить подсоединение к одной группе посудомоечной и стиральной машины при обустройстве дифференциального автомата с мощностью не менее 20 Ам.

При этом показатели суммарной мощности всех подключаемых устройств не должны быть более 4,0 кВт. Не желательно производить одновременное подключение двух или трёх энергозатратных приборов, располагающихся на одной электрической линии.

Важно помнить, что энергозависимое оборудование, представленное холодильником или морозильной камерой, обязательно должно подключаться только к выделенной электрической линии.

Советы и рекомендации при расположении и установке розеток

При монтаже электропроводки и розеток на кухне стоит учитывать некоторые тонкости, знание которых поможет обезопасить от перегрузок в сети, коротких замыканий, перегревов поверхности розеток:

монтаж розеток при возможности лучше осуществлять на расстоянии 2-2,5 м друг от друга;
при определении вида и количества розеток над рабочей поверхностью стоит заранее определиться с тем, какие устройства будут использоваться здесь;
все виды электрических работ лучше осуществлять на стадии ремонта до проведения отделочных работ;

Комплекты встроенной бытовой техники стоит обеспечить отдельным УЗО (устройством защитного отключения). Оно надежно защищает от пожара из-за нарушения изоляции и от поражения током;
необходимо предусмотреть отдельную розетку для подключения дополнительных источников освещения;

в кухне должно быть достаточное количество розеток, наружных, встраиваемых, выдвижных, накладных. Встройка может осуществляться в навесных и напольных шкафах, ящиках, в столешнице или обеденном столе. При встроенной мебели удобнее использовать внутренние розетки;
для стиральной и встраиваемой посудомоечной машины можно выделить в одну группу при наличии дифференциального автомата, рассчитанного на 20 А или УЗО при общей мощности не более 4 кВт. Однако включать два этих устройства одновременно нельзя;

при том, что потребляемая холодильником мощность не очень велика, желательно выделить для него отдельную линию;
при установке отдельно стоящей настольной духовки розетки следует размещать в пространстве под духовкой на высоте около 10 см от уровня пола.

Выбор надежной схемы электропроводки, приобретение современных розеток, УЗО и дополнительных аксессуаров для монтажа потребует определенных затрат. Как подключить потолочную островную вытяжку читайте здесь.

Новые розетки могут потребовать прокладки надежной и безопасной проводки, которую нужно осуществлять до проведения отделочных работ и установки мебели.

Но какой бы ваша кухня ни была, она все же имеет несколько розеток, даже если их не видит

Розеток много не бывает. Чем больше точек питания для тех устройств, которыми насыщена любая кухня, тем лучше. А если они надежно защищены от жидкости и грязи, установлены и расположены в наиболее рациональных для этого местах и доступ к ним постоянно открыт, вашу кухню можно считать идеальной. В рамках этой темы полезно прочитать и о том, что такое встраиваемые розетки в столешницу, в фартук и  о размерах посудомоечных машин.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил: при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

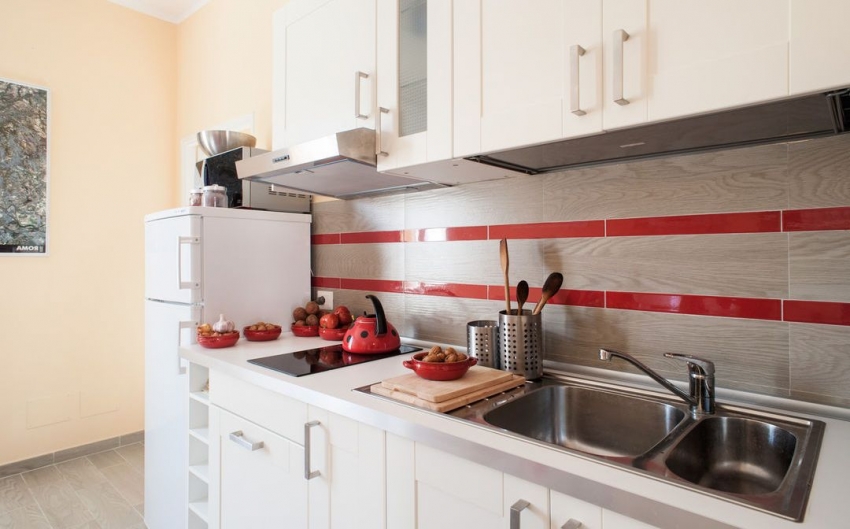

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

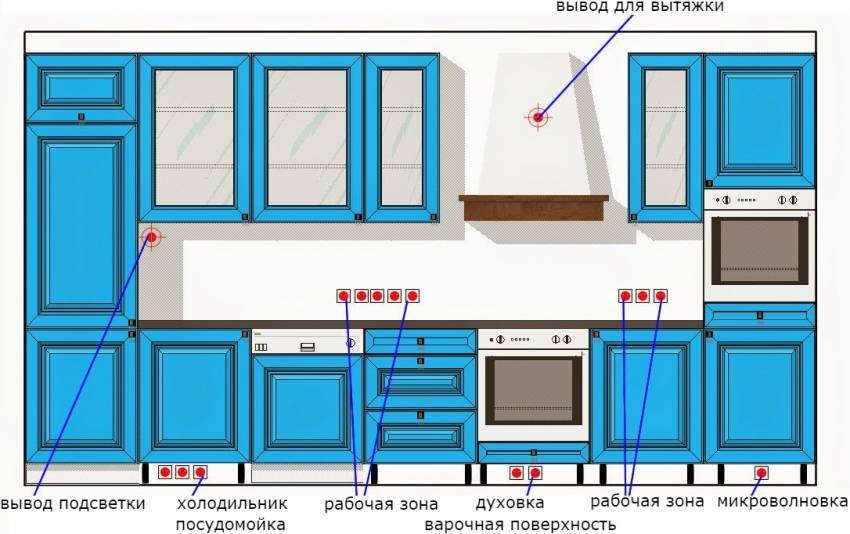

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

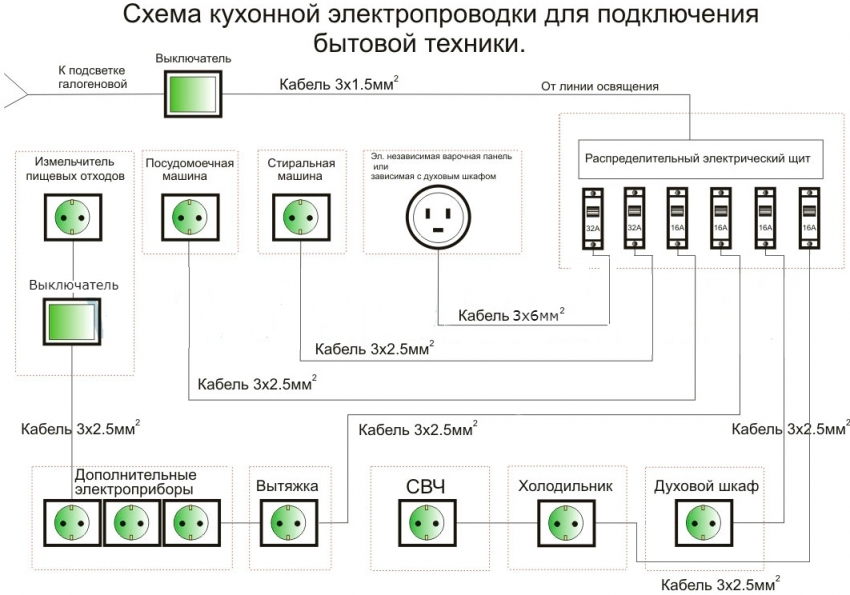

Схема кухонной электропроводки для подключения бытовой техники

Розетки на кухне — расположение и расчет нагрузки

Хотя у каждого владельца квартиры свое представление о том, сколько, в конечном счете, розеток на кухне ему необходимо, тем не менее, существует простое правило, воспользовавшись которым можно свести к минимуму возможность ошибок.

Но помимо определения количества розеток, необходимо также озаботиться предварительным расчетом мощностей линий, чтобы предотвратить аварии из-за некорректной подачи электричества.

Начать следует с выбора типа оборудования.

Оптимальнее всего, если в квартиру или дом заведена трехфазная сеть, позволяющая одновременно включать достаточно большое количество приборов.

Владельцам однофазной сети для мощных потребителей, таких, как стиральная машина, духовой шкаф, индукционная плита, необходимо проложить отдельные линии эл. снабжения, каждая из которых должна быть защищена своим автоматом.

Чрезвычайно удобным считается установка на кухне электрощитка, позволяющего отключать цепи освещения или розеток (что очень удобно при необходимости монтажа или ремонта оборудования).

Щиток должен быть оборудован автоматическим выключателем, настроенным на максимальную нагрузку — например, 50 А.

Подключение же розеток стоит производить параллельно, не более 5 штук в шлейфе на выключатель 25 А.

Холодильник, плита и основное освещение подключаются поодиночке.

Розетки необходимо правильно установить: варочная поверхность или электрическая плита подключаются к силовым штепсельным разъемам на 32А+40А.

Прочей кухонной технике требуются заземленные розетки с силой тока от 16А.

Оптимально, если рабочие механизмы розетки оборудованы никелированными и подпружиненными ламелями, на основании из керамики.

Подобное оборудование безопасно и обладает большим сроком эксплуатации.

Составление плана розеток: наружные для электроплиты и другие варианты

Если известно, какая сеть протянута в доме, то наступает время второго этапа — составляется план-схема, по которому производится установка розеток и выключателей. На этом этапе детально продумывается, где и какая техника будет установлена на кухне, а также как проложить проводку:

• Нарисуйте чертеж кухни в масштабе со схематическим указанием расположения мебели и размеров шкафов
• Выберите места под крупную бытовую технику — плиту, холодильник, посудомойку, стиральную машину

  Правильное расположение розеток — это прежде всего техника безопасности

• Определите места для средней и мелкой техники — микроволновки, чайника, кофеварки
• Продумайте количество дополнительных розеток — устанавливается минимум 3 штуки, которые используются для подключения стационарного телефона, зарядного устройства, периодически используемых электроприборов
• Начертите, как провода подводятся к выбранным местам установки розеток — составляется схема проводов

От правильного плана розеток зависит безопасность и удобство использования электротехники, поэтому заранее определитесь с габаритами кухонной мебели и бытовых приборов

Схема расположения розеток составляется перед ремонтом кухни с соблюдением правил и требований электробезопасности.

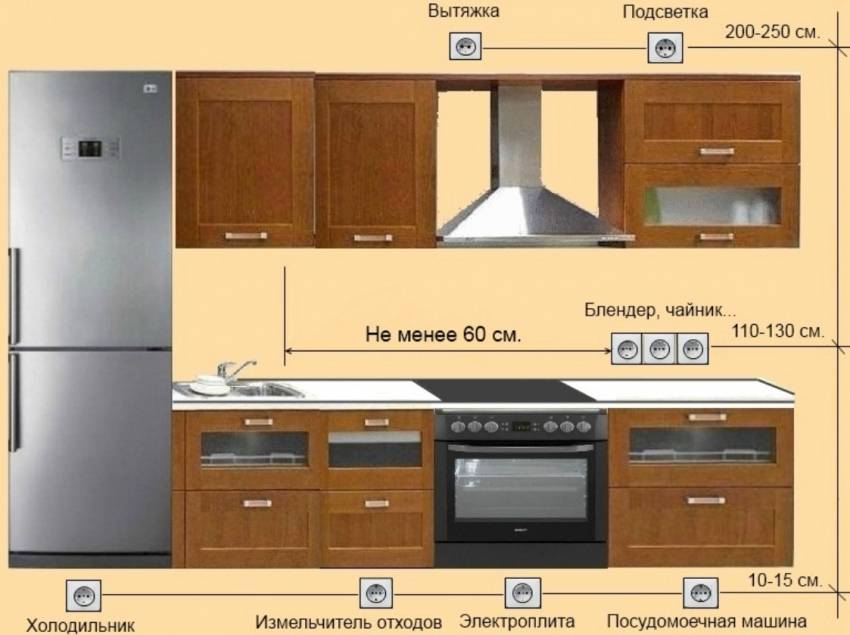

Как расположить розетки на кухне — схема размещения

• монтаж одной или нескольких распределительных коробок, в зависимости от общего количества энергопотребляющей техники;
• обустройство отдельных линий, к которым подключаются розетки, осветительные и наиболее мощные бытовые приборы;
• установку на каждой линии УЗО-защиты.

Устройства для линии рабочей зоны должны быть расположены над столешницей или в необходимом месте, а комфорт и безопасность эксплуатации достигаются установкой двух- или трёх-гнездовых розеток.

В этом случае электрические провода целесообразно прокладывать непосредственно через столешницу, выполнив вырез на её поверхности, или используя для сокрытия кабеля — специальный пластиковый канал.

Следует отметить, что только строгое соблюдение всех правил подключения электрической проводки и грамотный выбор места для расположения розеток на кухне оптимального типа, позволяет получить функциональное и максимально удобное в эксплуатации, а главное — абсолютно безопасное электроснабжение кухонного пространства.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Кухонные розетки: симфония удобства

Планируя кухню своей мечты, многие останавливаются только на вопросах дизайна, цвета и выборе моделей шкафчиков, забывая о том, что важно в первую очередь — корректное функционирование большого количества бытовых приборов. Красивые занавески не спасут ситуацию, если, например, в разгар подготовки к празднику из-за перегрузки сети отключится электричество или же будет невозможно одновременно работать с большим набором приборов просто потому, что на стадии ремонта не было сделано достаточное количество розеток

Красивые занавески не спасут ситуацию, если, например, в разгар подготовки к празднику из-за перегрузки сети отключится электричество или же будет невозможно одновременно работать с большим набором приборов просто потому, что на стадии ремонта не было сделано достаточное количество розеток.

С чего начинать ремонт?

Как правильно расположить розетки на кухне? Это один из первоочередных вопросов, поставленных на этапе черновой отделки помещений.

Пренебрежение четким планом способно доставить много неприятных минут во время последующей эксплуатации техники.

Начать работу стоит с подробного плана размещения мебели и кухонного оборудования в помещении.

Представив, где будут находиться основные предметы, не стоит забывать и о дополнительной технике — подсобные бытовые приборы.

Как посчитать, сколько розеток нужно на кухне?

Схема расположения розеток на кухне должна предусматривать:

• электрическую плиту или варочную поверхность в сочетании с духовым шкафом — при условии, что в доме отсутствует газовое снабжение;
• холодильник; микроволновку и вытяжку, которую лучше брать со встроенной подсветкой;
• дополнительные розетки для освещения столовой зоны, которые также можно использовать для зарядки телефонов или же использования небольшой техники, такой как: блендер, тостер, вафельница, мясорубка или же мультиварка;
• телевизор, если его установка планируется;
• подсветку подвесных шкафов;
• прочие электроприборы, вроде чайника или кухонного комбайна, занимающие четко определенные места на кухне;
• удобное подключение пылесоса на момент уборки.

Правила расположения розеток

Если вы решили сами заниматься электропроводкой, то нелишним будет знать, как расположить розетки на кухне правильно. Поверьте, в этом нет ничего сложного. Главное, быть внимательными.

• Высота розетки для рабочей столешницы должна быть около 10 см над столешницей. Обычно учитывают и высоту над полом 100-110 см, подразумевая, что сама тумба, за которой вы работаете, высотой в 90 см. Только устанавливайте ее подальше от раковины или плиты. Как вариант – выдвижные или встроенные розетки.
• Розетки для встроенной бытовой техники прикручиваются на расстоянии 15-25 см от пола. Розетки должны находиться сбоку, так как встроенная техника и кухонный гарнитур стоят вплотную к стене. Сила тока в розетке 32А+40А (читайте инструкцию к розетке).
• Телевизор подключается к розетке, находящейся непосредственно за ним.
• Для холодильника и вытяжки розетки находятся сверху. Так удобней.
• В обеденной зоне розетки прячут под столом. Расстояние от розетки до пола – не менее 30 см.
• Подумайте о розетках в углу – они могут внезапно понадобиться.

Расположение розеток на кухне

Розетку для электрического духового шкафа или варочной панели следует заземлить. Иначе ваша печь ударит током – мощность-то ее весьма значительна.

Кто бы ни подготавливал вам дизайн кухни – вы сами или талантливый и профессиональный дизайнер, схема расположения розеток на кухне должна составляться только с учетом ваших требований и пожеланий и действующих инструкций ГОСТ 8594-80 (коробки для установки выключателей и розеток), ГОСТ 7396.1-89 (монтаж розеток), СНиП 3.05.06-85 (технические требования). Вы можете запланировать на будущее приобретение морозильной камеры или новомодной электрической плиты. Дизайнер же, не догадываясь о ваших планах, не нанесет соответствующую разметку. Так что заранее составьте план (как показано ниже) и проверьте скрупулезно эскиз, прежде чем начинать ремонтные работы на кухне.

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Выдвижные и поворотные розетки

Очень красиво выглядят и удобны в использовании – просто достать и легко спрятать, когда они не нужны. Они представляют собой подобие компьютерного сетевого фильтра который спрятанный в тубусе. Основной механизм встроенный в поверхность столешницы, а если надо что-то включить, то стоит только нажать на клавишу и уже есть куда подсоединить штепсель.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь минусов у них может быть не меньше чем преимуществ:

• Надо четко продумать как расположить розетки на кухне – такие модели занимают место в шкафах – сам тубус где-то надо установить и не факт, что в будущем это отобранное у шкафа пространство не сможет понадобиться.
• Провода к основанию устройства надо будет опять-таки заводить внутрь шкафов, что усложняет а) монтаж, б) перемещение этих шкафов в случае необходимости.
• Чем сложнее конструкция, тем больше шансов у нее сломаться – чтобы не переживать по этому поводу надо выбирать очень качественный встраиваемый блок розеток, стоимость которого будет на порядок выше стандартного.
• Устойчивость и вредные привычки. Когда в открытом виде устройство поднято над столешницей, то его устойчивость снижается, плюс ко всему, установленный тубус может шататься. К этому также надо добавить неискоренимую привычку выдергивать вилку из розетки за шнур. Даже если придерживать основание при вынимании штепселя, то все равно весь сделанный блок будет расшатываться, ведь у качественных розеток плотные подпружиненные контакты, благодаря которым они хорошо проводят электрический ток.
• В случае поломки может быть проблематичным поиск и монтаж нового устройства.

Разумеется, при покупке качественной подъемной розетки и надлежащего за ней ухода, она прослужит не меньше обычной. Но если хоть один пункт из перечисленных заставляет задуматься, то более правильное решение все-таки сделать розетки на кухне стандартными.

Исправление ошибок

Как рассчитать электропроводку для кухни?

Максимальная мощность электропроводки округлятся до 9 кВт. Учитывать нужно то, что электрический счетчик рассчитывается на 50 А. В данном случае может быть достаточно кабеля из меди сечением 6 мм?. Если захочется установить счетчик большей мощности, чтобы была возможность подключить нагрузку, к примеру, в 14 кВт, то понадобится кабель из меди сечением 10 мм?.

Если щиток многоквартирного дома не переведен на систему заземления ТН-С (нет нулевого защитного проводника), то можно применять двухжильный кабель. Однако рекомендуется заранее предусмотреть усовершенствование проводки, чтобы была возможность проложить трехжильный кабель.

Высота монтажа розеток

Таким образом, высота установки розеток на кухне всецело зависит от прибора, который к ним подключается. К тому же место установки определяется назначением аппарата. Например, посудомоечная или стиральная машины обычно фиксируются, как встроенные модели. Они стационарные, выключать их не надо, поэтому оптимальное место установки розетки под них – позади мебельного гарнитура на высоте 6-10 сантиметров от поверхности пола. Поэтому после того как прибор установлен и подключён к розетке, его больше не трогают.

Розетка для холодильника фиксируется на другой высоте. Это связано с тем, что такой бытовой прибор в кухне периодически отключают. Например, когда уезжают в отпуск, или при необходимости его помыть. Сдвигать технику тяжело, поэтому для удобства розетку монтируют над верхней поверхностью агрегата. Во всяком случае, это самое удобное и доступное место.

К высоте розеток над столешницей подходят дифференцированно, но с одним ограничением – не выше 15 сантиметров. В таком случае электрические элементы за бытовыми приборами будут не видны, но удобны в использовании. К тому же лучше именно в этом месте установить розеточную панель, состоящую из нескольких гнёзд, что даст возможность подключать к одной розетке сразу несколько бытовых аппаратов.

Для подсветки используют розетку над столешницей или производят подключение через выключатель, расположенный над рабочей зоной, часто на фартуке.

Выбор установки розетки для кухонной вытяжки зависит от модели устройства. Если это встраиваемая техника — её фиксируют за вентиляционной трубой, и внутри полок. Здесь важна невидимость электрического элемента, потому что вытяжка всегда находится в подключённом состоянии. Отключают её лишь в том случае, если прибор надо демонтировать.

Не забывайте и о дополнительных гнёздах. Например, если на кухне выращивают растения, то для них используется светильник. Для тех, кто любит читать на кухне, лампа тоже не помещает. В этих случаях розетки обычно устанавливают в зоне отдыха или приёма пищи.

Как правильно разместить розетки на кухне: три уровня высоты

Нельзя не сказать о том, что трехуровневая система размещения розеток признана специалистами наиболее эффективной. Именно поэтому стоит придерживаться именно ее:

• первый уровень предназначен для крупных бытовых приборов, и, как правило, расположен на высоте от 10 до 30 см;
• второй уровень, средний, используется для большей части бытовой техники. Обычно их монтируют в кухонном фартуке и используют чаще всех прочих. Высота розеток на кухне над столешницей составляет примерно 10-20 см;
• верхний уровень – те самые розетки, в которые подключают кухонную вытяжку, а также светильники, которые получают питание через электровилку. Высота таких розеток от пола 2 м и более.

Самым удобным считается трехуровневый способ расположения розеток на кухне

Правила разводки

Перед монтажом выполняется проверка существующей проводки, расчёт мощности всех эксплуатируемых энергозависимых бытовых приборов, приобретение кабелей и розеток, а также создание типовой схемы подключения. Только после того, как будут подготовлены все материалы и приобретен кабель, можно приступать к непосредственной электрической разводке в кухне.

Проводка на кухне

На этом этапе требуется соблюдать определенные правила:

установка единственной распределительной коробки предполагает использование только трехжильного провода с сечением 4,0 мм2 или более; важно контролировать выполнение разметки и последующее штробление стен; прокладка электрического провода осуществляется в специальной пластиковой трубе; фиксация выполняется при помощи специальных пластиковых дюбель-скоб; желательна установка розеток, рассчитанных на 16 А, имеющих керамические вставки; подключение проводки производится к установленным стационарным электрическим разъёмам. На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва

После тестирования производится заделка штроб штукатурным составом

На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва. После тестирования производится заделка штроб штукатурным составом.

Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.
