Расширительный бак для холодной воды - важнейший элемент системы, какой бак лучше купить

Какими бывают расширительные баки?

В зависимости от мембраны расширительные бачки делятся по типам. В первом мембрана сменная — при необходимости эту самую уязвимую деталь можно вынуть, чтобы заменить новой. Бак этого типа отличается также тем, что вода находится внутри мембраны, то есть не соприкасается с внутренними стенками. Решение защищает металл от разрушения, а воду от случайного загрязнения, порчи, запаха, что положительно сказывается на ее гигиенических качествах, продлевает время службы агрегата.

В баках второго типа мембрана фиксируется строго в одном месте, извлечь ее невозможно. Такая мембрана не заменяется. Ее повреждение повлечет необходимость замены бака, что потребует дополнительных затрат, часто — непредвиденных. Другой недостаток таких баков — непосредственный контакт воды со стенками емкости, что влияет на состояние металла, коррозирует его. Чтобы избежать этого, стенки бака изнутри покрывают специальным составом, хотя такая защита не обеспечивает исключительную долговечность аппарата.

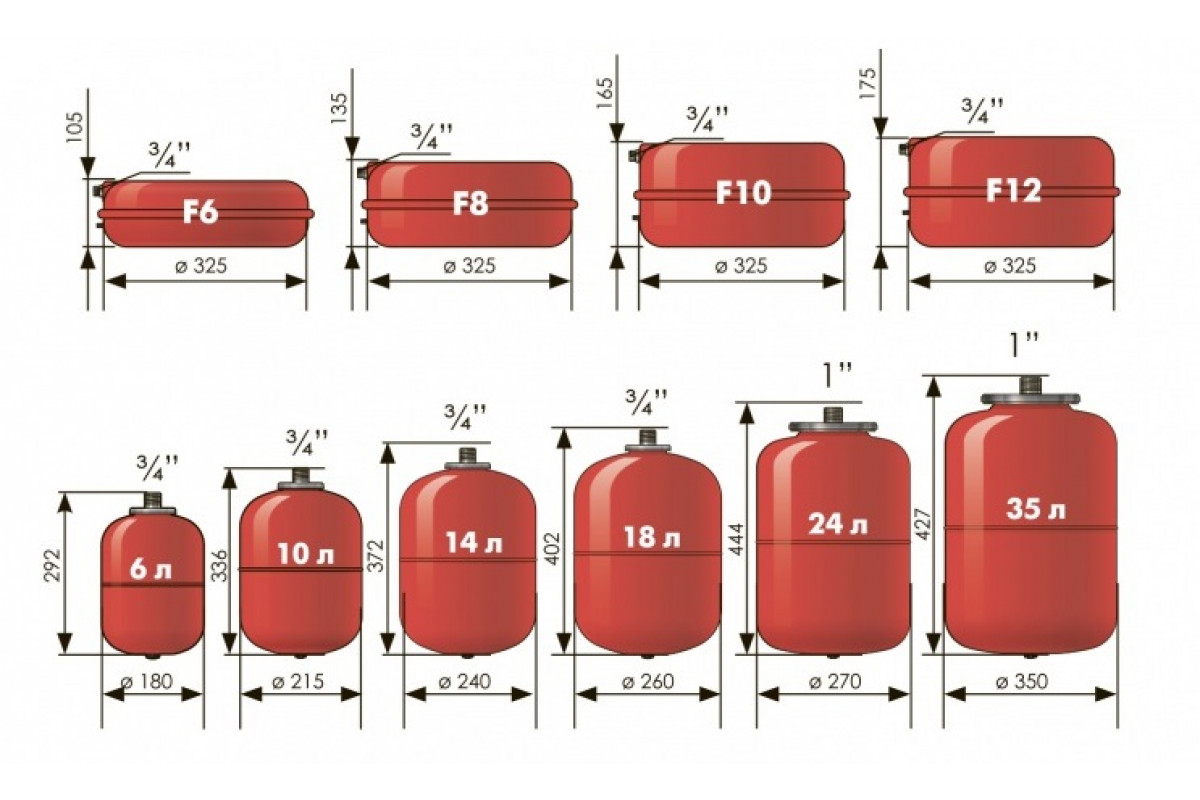

Баки бывают горизонтальной или вертикальной компоновки — выбор определяется выбранным местом установки.

Выбор марки производителя

Запомните самое главное: система водоснабжения — это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с , которая вышла из строя благодаря низкому качеству расширительного бака.

Расширительный бак Зельмет

Особое внимание необходимо обратить на качество каучука — главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды). В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

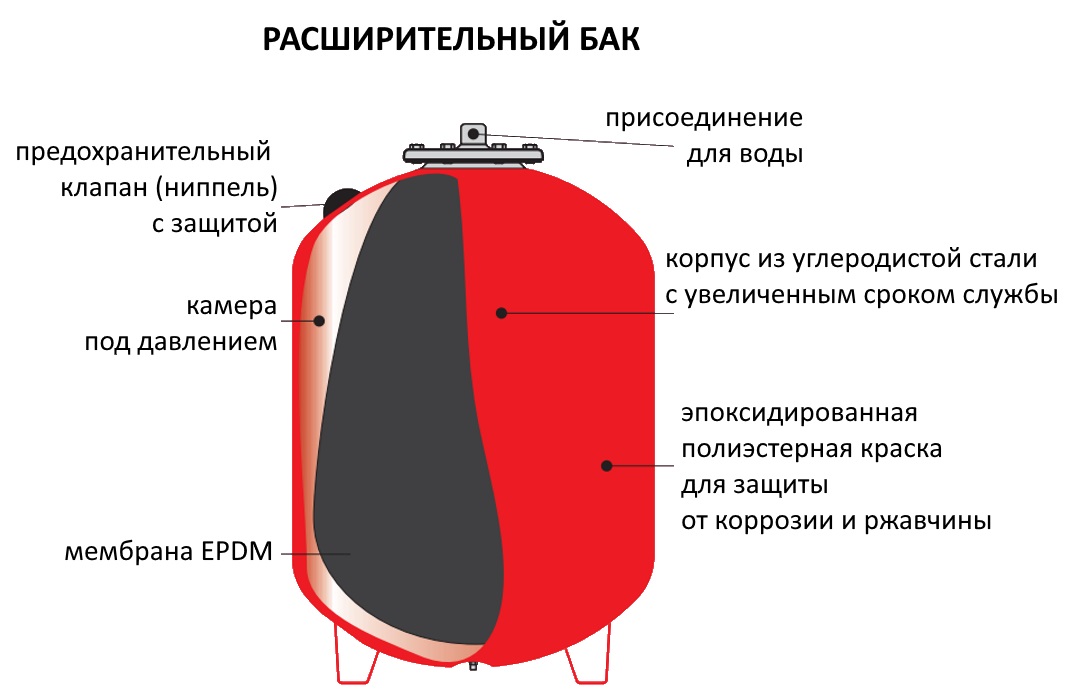

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

для соединения расширительной трубы, через которую поступает теплоноситель;
для циркуляционной трубы, что отводит воду из системы;
контрольной трубы, предназначенной для регулировки наполненности системы и
ликвидации из нее воздуха;
переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

необходимость теплоизоляции бака для снижения потерь тепла;
монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

не герметичность резервуара;
необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Характеристика закрытых расширительных баков

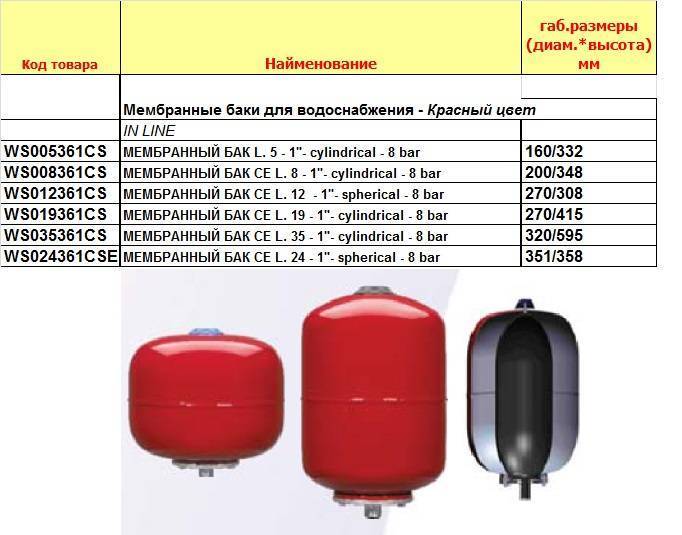

Расширительные емкости – это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.

Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.

Особенности устройства и конструкции

Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.

В первом варианте – это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой – вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи – воздух.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Гидроаккумулятор – это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры – воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.

Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.

Классификация по области применения

Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа – это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.

Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:

подачи холодной воды;
горячего водоснабжения;
отопления;
водоочистки.

Материалы для гидропневматического оборудования

Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:

Натуральная резина – предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
Бутил-каучуковая диафрагма – работает в пределах 0…+120°С.
EPDM – синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости – до 12 бар.
SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения – до 15 бар, +1…+100°С.

Расчет объема бака перед выбором

Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.

Расчет объема бака перед выбором.

Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.

На основании опыта использования системы расчетов объем емкости для квартиры равен:

до 3 потребителей – расширительный бак до 24 л;
до 8 точек – 50 л;
свыше 10 приборов – 100 л.

На что обратить внимание при выборе?

Специалисты советуют устанавливать расширительный бак объемом 10% от объема бойлера с горячей воды: для 100-литрового бойлера нужен бак на 10 литров, 200 литров бойлер — 20 литровый бак.

Важно учитывать, что емкость меньшего объема предполагает возможность более частых скачков давления. Не стоит забывать, что в баке сохраняется вода. Этот запас может пригодиться при определенных обстоятельствах

Этот запас может пригодиться при определенных обстоятельствах.

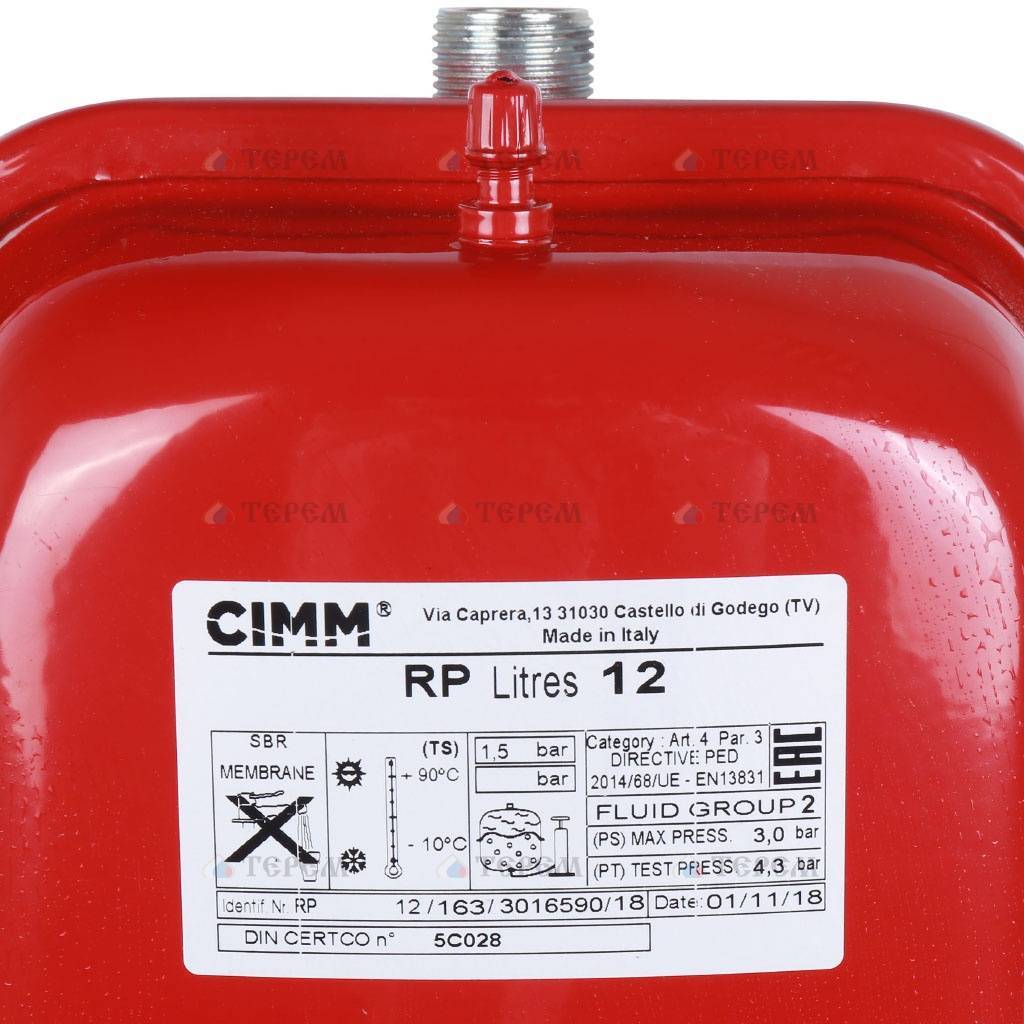

Подбирать бак горячего водоснабжения нужно специальный, для которого такая возможность предусмотрена конструктивно, указана в инструкции. Например, бачки отопительных систем предполагают повышенные температуры использования, но меньшие давления. Они обеспечивают перенос теплоносителя более «горячей» температуры, но давление там относительно невелико. В таких емкостях мало внимания уделяется гигиеническим характеристикам материалов. Чтобы помочь потребителю, баки делают разного цвета: голубой, синий, белый — водопровод, красный — отопление. Но лучше, чтобы избежать ошибки, внимательно читать паспорт изделия, поскольку доверять маркировке не всегда можно.

Безопасность использования расширительного бачка для воды определяется материалом мембраны и бака:

каучук естественного происхождения — безвреден в холодной воде, но нагревать ее выше 50 градусов не стоит — возможны негативные реакции;
каучук искусственного происхождения без последствий подходит для воды различных температур — вплоть до кипящей;
резина (этилен-пропилен) аналогична по свойствам искусственному каучуку — обладает высокими эксплуатационными свойствами;
сами баки чаще всего стальные.

Еще один фактор выбора бачка — производитель. Низкая цена часто может означать невысокое качество изделия и, как следствие, последующий дорогостоящий ремонт. Производитель с именем, репутацией не готов жертвовать ими, гоняясь за мимолетной выгодой. Они предлагают баки, комплектующие хорошего качества по соответствующим ценам

Прежде всего, уделите внимание материалу мембраны (см. выше), поскольку от этого зависит длительность службы бака, качество, безопасность воды. Не пустой вопрос – цена мембраны, если речь о баке со сменной резинкой

Не пустой вопрос – цена мембраны, если речь о баке со сменной резинкой.

Расширительный бак для водоснабжения в различных системах схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

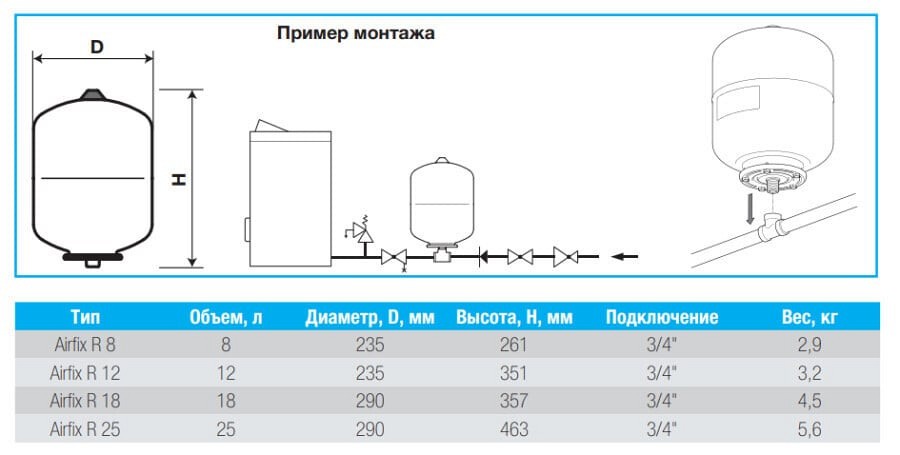

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке

Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Как не ошибиться с выбором прибора?

В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Помимо этого не следует забывать и о следующих факторах, влияющих на основные параметры устройства:

количество жильцов дома пользующихся автономной системой подачи воды;
количество точек водозабора, которые помимо душа или крана в умывальнике включают в себя посудомоечную или стиральную машину и другие приборы, используемые в быту;
возможность одновременного использования водных ресурсов несколькими потребителями;
предельные показатели количества запусков и остановок электрического насоса в течение одного часа.

По советам специалистов выбор расширительного бака для подачи холодной воды должен основываться, исходя из следующих стандартных показателей:

если водой в доме пользуется семья не больше трёх человек, а насосное оборудование производит 2 куб. метра жидкости в течение часа лучше отдать предпочтение бакам с объёмом до 24 л;
если в частном или загородном домостроение проживает от 5 до 7 человек, а насос подаёт до 3,5 куб. метров на протяжении часа монтируют расширительную ёмкость в 50 л;
если число жильцов переваливает за 10 человек и установлен мощный 5 кубовый насос, то целесообразно использовать расширительный резервуар объёмом в 100 л.

В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать то, что чем меньше размеры ёмкости, тем чаще происходит включение и выключение насосного оборудования. Также использование маленького резервуара приводит к резким скачкам давления в системе водоснабжения. Плюс ко всему в таком устройстве должен накапливаться определённый запас водных ресурсов. Только исходя из этих параметров нужно подбирать объём расширительной ёмкости.

Также следует знать, что в большинстве конструкций бака заложена возможность установки дополнительных резервуаров для воды. При этом все усовершенствования можно проводит без перерыва в работе основной системы водоснабжения. После установки дополнительного резервуар общий объем бака будет составлять сумму используемых ёмкостей.

Помимо технических параметров выбирая расширительный резервуар для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломаться, а домовладелец будет тратить деньги на его ремонт. Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством

Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством

Особенную важность играет качество резины используемой для изготовления мембраны. Это влияет не только на эксплуатационный ресурс мембранного бака, но и на параметры безопасности воды поступающей из него в дом. Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов

Очень часто недобросовестными производителями с целью наживы стоимость сменных частей искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов

Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов. Очень часто недобросовестными производителями с целью наживы стоимость сменных частей искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов.

Основные функции водяного бака закрытого типа

Основной функцией водяного расширительного бака является поддержание стабильного и оптимального для системы водоснабжения давления. Чаще всего в этих целях используется именно мембранная конструкция, поэтому речь пойдет об основных функциях, которые выполняет именно мембранный бак:

поддерживает постоянное давление в системе, даже если насос не функционирует;
предупреждает возникновение гидравлического удара, вызванного резким перепадом напряжения или наличием воздуха в трубах;
сохранение определенного объема воды под давлением, что обеспечивает ее подачу в любую точку водозабора. Так, бак объемом около 30 литров может обеспечивать одну точку водой на протяжении нескольких минут.
защита насосного оборудования от быстрого износа.
