Переделка электрической схемы, замена реле времени «Звезда-Треугольник»
Предлагаю ещё раз вернуться к теории. Точнее, к принципиальным схемам. Как я говорил, схема «Звезда-Треугольник» имеет две отдельные части – силовую и релейную.
Как это было, силовая часть:

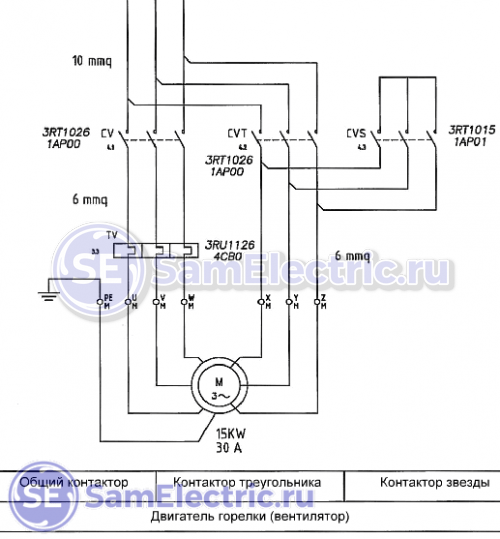

Силовая часть, которой управляет реле Звезда-Треугольник
Тут всё стандартно и понятно, переделок никаких не было. Теперь смотрим на схему управления:

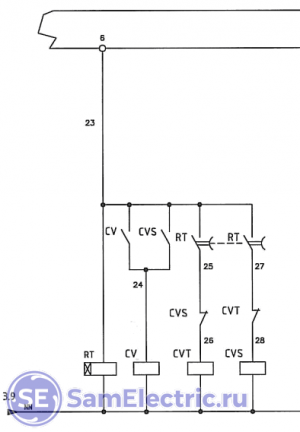

Схема управления двигателем на реле Siemens
Некоторое пояснения. Когда контроллер после всех проверок принимает решение о запуске двигателя, на проводе 23 появляется напряжение 230 В, которое поступает на реле времени «Звезда-Треугольник» RT. Дальше нас ждёт разочарование в итальянских инженерах. Оба реле, согласно их схеме, включатся через время задержки, что не соответствует нужному алгоритму! На наших сайтах тоже сплошь путаница – НО, НЗ, задержки включения, задержки выключения…
Попробую распутать. Не смотря на то, что без питания контакты всех внутренних реле разомкнуты, внутреннее реле «Звезды» в момент подачи питания замыкается, и имеет задержку выключения. А внутреннее реле «Треугольника» имеет задержку включения. Вот как это правильно показали педантичные немцы на схеме в мануале на Siemens:
Схема реле времени управлением двигателя “Звезда-треугольник”. Правильная
То есть, при подаче питания контакт Y включается мгновенно, а выключается (деактивируется) – через время. Контакт Δ включается через время.
А на итальянской схеме показано, что оба реле – с задержкой включения, что, конечно же, не правильно.
Конечная схема на реле PCG-417 (которая работает без проблем после описанных событий) имеет вид, показанный ниже:
Схема цепи управления на основе реле управления двигателем “Звезда-Треугольник” F&F PCG-417
Теперь можно продолжить описание. После подачи питания включаются контакты 7-9, включается контактор CVS («Звезда»), и его контакты, в свою очередь, включают общий контактор CV, который становится на самоподхват. Через установленное время разгона контакты 7-9 размыкаются, а контакты 10-12 через паузу замыкаются, включая CVT (контактор «Треугольника»).
Обозначение реле на схеме
Чтобы отремонтировать или создать новое электрооборудование, мало знать как работает реле, нужно знать как оно выглядит на схемах. В приведенной ниже таблице показаны самые основные буквенно-графические обозначения КУ принятые в международном классификаторе.
Основные обозначения
| Изображение | Описание |

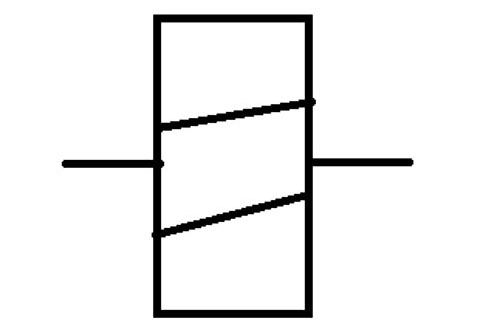

 | Схематически обмотка соленоида выглядит как прямоугольник, от наибольших сторон которого отходят выводы питания электромагнита – А и А1. Также на схеме это коммутационное устройство может обозначаться буквой К. |
 | Контакты КУ на схеме изображаются точно так же как и контакты переключателей. |
 | |
 | Поляризованное реле на схеме изображается в виде прямоугольника с жирной точкой на одном из выводов контакта. Буквенное обозначение P внутри прямоугольника также говорит о полярности устройства. |
 | Иногда внутри прямоугольника указывают параметры или конструктивные особенности. Так, например, две наклонные линии могут обозначать, что в устройстве имеется 2 обмотки. |
Подробнее, с символическим обозначением реле и других элементов электронных и электрических схем, можно ознакомиться, заглянув в специальные справочники, которых в интернете довольно много.
Электромагнитные реле времени.
Конструктивно это обыкновенные электромагнитные реле, состоящие из стального сердечника с катушкой и якоря, который перемещает траверсу с закрепленными на ней пластинами подвижных контактов. Отличает их наличие медных демпфирующих шайб, установленных на сердечник вместе с катушкой и представляющих собой дополнительные короткозамкнутые обмотки. Питаются такие реле только от сети постоянного тока.
Рассмотрим порядок работы реле. При включении катушки в цепь питания, в сердечнике начинает нарастать магнитный поток, наводящий ЭДС в короткозамкнутой обмотке. В результате, по демпфирующей шайбе начинает протекать ток, который, создает в сердечнике противоположный по направлению магнитный поток, замедляющий процесс его намагничивания. Благодаря этому, полное намагничивание сердечника и притягивание якоря происходят с некоторой задержкой по времени. Величина задержки регулируется путем установки дополнительных шайб. Выше описан процесс задержки при срабатывании. При отпускании идет обратный процесс, вызывающий задержку возврата реле.
Если необходимо срабатывание с выдержкой времени, демпфирующие шайбы устанавливаются на сердечник со стороны цоколя, перед катушкой. В реле возврата с выдержкой времени, вначале ставится катушка, затем шайбы, ближе к рабочему зазору.
Применение реле такого типа всегда было ограниченным, ввиду следующих особенностей:
• Маленький диапазон регулирования задержки. На срабатывание — от 0,07 до 0,14 секунды. На возврат — от 0,5 до 1,4 секунды.
• Возможна только дискретная регулировка путем установки шайб.
• Оперативное регулирование исключается.
Реле использовались в схемах управления высоковольтных выключателей на постоянном оперативном токе и обеспечивали требуемую последовательность работы коммутационных аппаратов.
Как выбрать
Основные критерии выбора продукции:
- Упаковка должна быть без повреждений, а также чистой и сухой.
- Обязательное наличие штрихкода (и/или QR-кода).
- Правильность написания названия продукции и производителя.
- Наличие паспорта и/или инструкцию.
- Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции
При выборе устройства важно обращать внимание на такие характеристики:
- репутация производителя;
- допустимый предел напряжения;
- мощность;
- уровень защиты от влаги и пыли;
- предел срабатывания;
- отсутствие любых повреждений на корпусе;
- источник питания (от сети или автономный).
Основные виды реле и их назначение
Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.
Электромагнитные реле
Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.
Принцип работы электромагнитного соленоида
Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.
Реле переменного тока
Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.
Промежуточное реле 220 В
Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.
Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике
Работает это таким образом:
- подача тока на первое коммутационное устройство;
- от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.
С каждым годом реле становятся эффективней и компактней
Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.
Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.
Реле постоянного тока
Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.
Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.
Четырехконтактное автомобильное реле
К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.
Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:
Watch this video on YouTube
Электронное реле
Электронное реле управления в схеме прибора
Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.
Что такое реле времени?
Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?
Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.
Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.
На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.
По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.
Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.
Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.
Теперь – к вопросу о том, что же такое реле времени.
А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.
Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

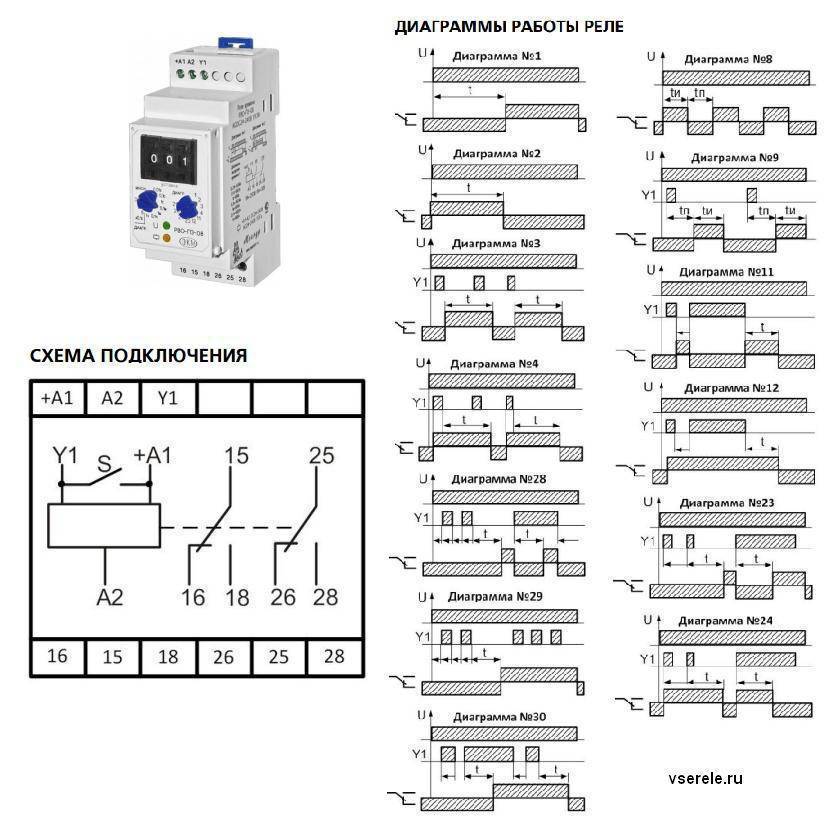

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.
Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.
Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях
Устройство и виды реле времени
Реле времени состоит из воспринимающей, замедляющей и исполнительной частей, каждая из которых имеет определенную функцию. Воспринимающая часть запускает устройство после поступления на него управляющего сигнала, замедляющая отвечает за установленный интервал задержки, а исполнительная по прошествии заданного временного промежутка оказывает воздействие на управляемый прибор.
Конструкция РВ представляет собой проволочную катушку, обернутую вокруг металлического сердечника. Кроме того, в состав устройства входит набор контактов, подвижная стрелка и якорь из железа. В разных видах реле используется различное количество подвижных контактов. Классификация реле времени производится по различным признакам. Так, по исполнению, РВ может быть:
- моноблочным. В этом случае устройство является полностью самостоятельным, имеет встроенное питание и входы для присоединения приборов;
- встраиваемым. Этот вид не имеет корпуса и собственного питания. Такое реле применяется для изготовления сложных устройств;
- модульным. Такое устройство похоже на моноблок, чаще всего применяется для установки на ДИН-рейку в электрощитки.
Также РВ различаются и по методу, который используется для создания временного интервала:
- часовые или анкерные – самые первые РВ, которые считаются одними из самых надежных и широко применяются до настоящего времени;
- моторные – в состав этих устройств входят электрические контакты, редуктор и двигатель. Они помогают вовремя проводить плановые работы на оборудовании;
- реле с пневматическим и гидравлическим замедлением – регулирование интервалов в этих устройствах выполняется путем уменьшения/увеличения подачи жидкости или воздуха в рабочий объем;
- электромагнитные – используются только в цепях с постоянным током;
- электронные – самый распространенный вид реле, который способен обеспечить интервал от доли секунды до нескольких месяцев, а иногда и лет. Благодаря кварцевой стабилизации частоты и синхронизации времени по эталонным часам по радиоканалу или интернету, эти устройства чрезвычайно точные.
Отдельно стоит заметить, что электронные РВ, за счет наличия входов и выходов для обратной связи, а также развитого программирования, задающего нужный алгоритм функционирования, относятся к микроконтроллерам. Реле времени с электронным замедлением обладают небольшими размерами, низким энергопотреблением и высокой автономностью.
Схема резисторов в реле времени
Особенности монтажа
Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».
Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:
Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.
Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).
Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).
То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.
Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.
Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.
Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:
Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!
Будет интересно прочитать:
Плюсы и минусы розеток-таймеров
- Достоинства:
- Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
- В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
- Создания удобного временного графика включения-выключения (только электронное управление).
Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.
Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.
- В инструкции к каждой розетке указывается:
- общие правила и схемы подключения самой розетки;
- регулировка таймера;
- принцип подключения электрических приборов.
Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.
На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.
- У розетки с электрическим таймером имеются такие преимущества:
- возможность регулировки времени работы по минутам;
- выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
- возможность как ручного, так и автоматического включения;
- работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
- наличие функции имитации присутствия хозяев в доме;
- наличие автономной программы более чем на два года.
- Недостатки:
- В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
- Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
- Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
- Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
- Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса
И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Пневматические реле времени.
Конструкция содержит электромагнитный привод. На неподвижной части стального магнитопровода расположена катушка. Якорь в обесточенном состоянии реле образует воздушный зазор за счет усилия пружины. Орган реле, обеспечивающий задержку, выполнен в виде съемной приставки. Реле комплектуется одной или двумя приставками. Сама приставка представляет собой воздушную камеру, разделенную на две части эластичной диафрагмой. Верхняя часть камеры является рабочей, она соединена с атмосферой небольшим отверстием, размер которого регулируется винтом. Также имеется обратный клапан, работающий только на выпуск и обеспечивающий взвод диафрагмы. Диафрагма соединена с подпружиненным штоком, который контактирует с якорем электромагнита.
Порядок работы реле следующий. При отключенном питании катушки, якорь под воздействием пружины прижимает шток приставки, обеспечивая взведенное положение диафрагмы, т.е. перемещает ее к верхней стенке камеры, выдавливая из нее воздух. При срабатывании реле, якорь подтягивается к неподвижному сердечнику, при этом освобождая шток мембраны. Шток, под воздействием возвратной пружины, стремится вернуть диафрагму в нейтральное положение, чему препятствует возникающее разрежение воздуха в камере. Происходит подсос воздуха из атмосферы через калиброванное отверстие.
По заполнению камеры, диафрагма возвращается в нейтральную позицию, воздействуя при этом на микровыключатель посредством рычага на штоке. Таким образом, контакты переключаются с выдержкой времени после срабатывания реле. Время задержки регулируется винтом, изменяющим сечение отверстия рабочей камеры.
