Ремонт газовой колонки своими руками: устраняем проблемы в домашних условиях

Разновидности газовых колонок

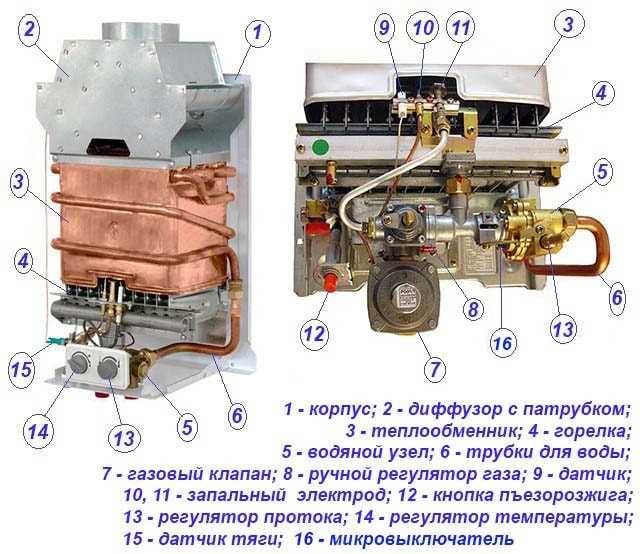

Как устроена газовая колонка?

Обычная газовая колонка оснащена железным коробом, который имеет вид кухонного шкафа для хозяйственных нужд. От него идут газовая и водопроводная трубы. Внутреннее устройство всегда состоит из теплообменника, основной и дополнительной горелок. Как только открывается водопроводный кран, раскрывается створка газового клапана, благодаря чему газ поступает в запальную горелку, а затем включается и основная.

Вследствие сгорания газа выделяется определённое количество тепла, необходимого для моментального подогрева воды, проходящей по теплообменнику, размещённого прямо над горелками в трубе в виде спирали.

Далее горячая вода проходит по водопроводной трубе по направлению к открытому крану. Куда исчезают продукты горения? Они уходят через дымоход, выходящий на улицу из верхней части водонагревательного прибора.

Основные виды газовых колонок

Существует несколько вариантов розжига запальника, в соответствии с чем различают электронные, ручные изделия и с пьезорозжигом. Ручная модель считается устаревшей и несовременной, т. к. без спичек здесь не обойтись. Да и основная горелка не может загореться без прокручивания ручки.

Современные приборы предполагают комфортную, практичную и безопасную систему розжига, работающую на электронной основе. Открытие крана приводит в действие давление воды и программу, характеризующуюся появлением заряда искры для пальчиковых батареек. Одновременно с этим меняет положение газовый клапан.

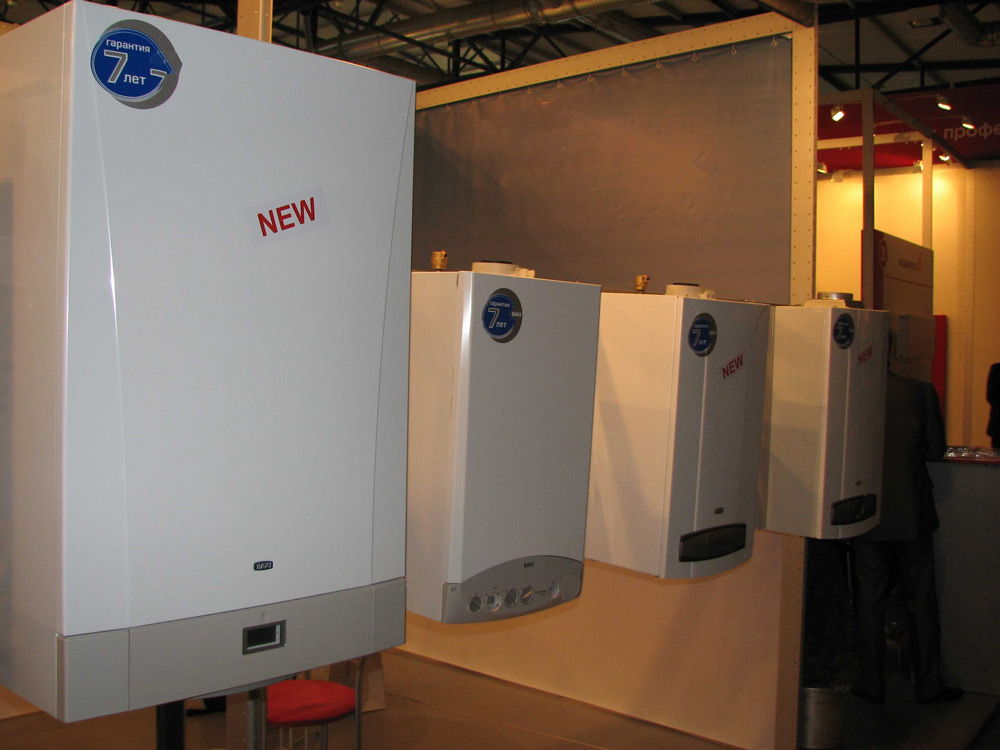

Всегда можно подобрать хорошую газовую колонку

Таким образом, одной искры достаточно, чтобы первая горелка начала гореть, а к ней подключилась и вторая.

Исключение других неисправностей колонки

Чаще всего можно столкнуться с ситуацией, когда колонка изначально не разжигает пламя. Для начала следует определить, что конкретно привело к этому. Ведь проблема может оказаться вовсе не в теплообменнике, а, к примеру, в севших батарейках. Поэтому без диагностики не обойтись. Более того часть поломок можно устранить собственноручно, а в некоторых случаях предстоит вызвать специалиста из газовой службы.

Внешний осмотр водонагревателя

Грамотная диагностика позволит оперативно выполнить ремонт своими силами.

Не рекомендуется выполнять самостоятельный ремонт, если газовая колонка находится на гарантии. Сервисная служба может снять устройство с гарантийного обслуживания

Существует ряд элементарных действий, которые следует выполнить прежде, чем отправиться исследовать водонагревательное устройство изнутри:

1. Замена батарейки и чистка контактов питания.
2. Проверка тяги дымохода и наличия напора в системе холодного водоснабжения.
3. Проверка предохранителя (для колонок с турбонаддувом). Можно перевернуть вилку в выключателе, чтобы поменять расположение фазы — актуально для импортных моделей, так как они достаточно чувствительны к этому.
4. Чистка сетчатого фильтра. Это грязевик, который можно обнаружить на трубе, подающей холодную воду. Зачастую сеточка является конструктивной составляющей водяного узла.

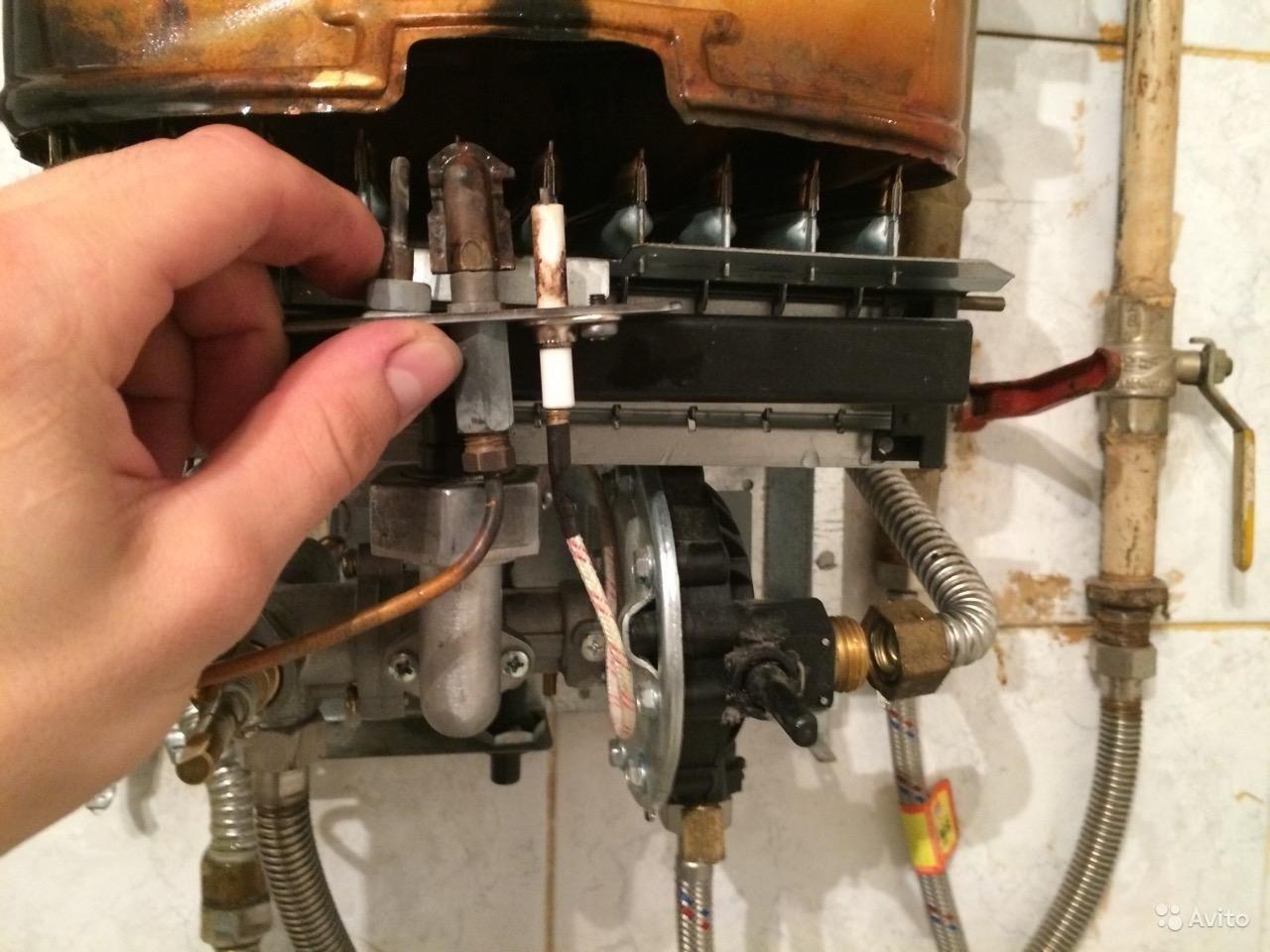

5. Понаблюдать за запальными электродами. Для этого достаточно открыть кран горячей воды, после чего должны образовываться искры. Если камера закрыта, то можно прислушаться к корпусу. Должны прослушиваться характерные звуки по типу щелканья зарядов.

Вышеперечисленные действия не всегда могут помочь. Тогда предстоит заглянуть внутрь колонки, для чего предстоит снять корпус.

Каждый ремонт газовой колонки должен начинаться с проверки батареек и чистки контактов, если они окислились. Также нужно осмотреть и почистить запальник. Существуют модели колонок, которые обладают небольшим окошком для доступа к электродам, которые можно почистить кистью

Поиск неисправности внутри колонки

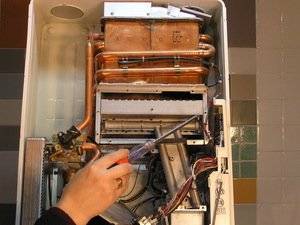

Если внешний осмотр и замена батареек не помогли, то можно приступать к поиску неисправностей непосредственно внутри устройства.

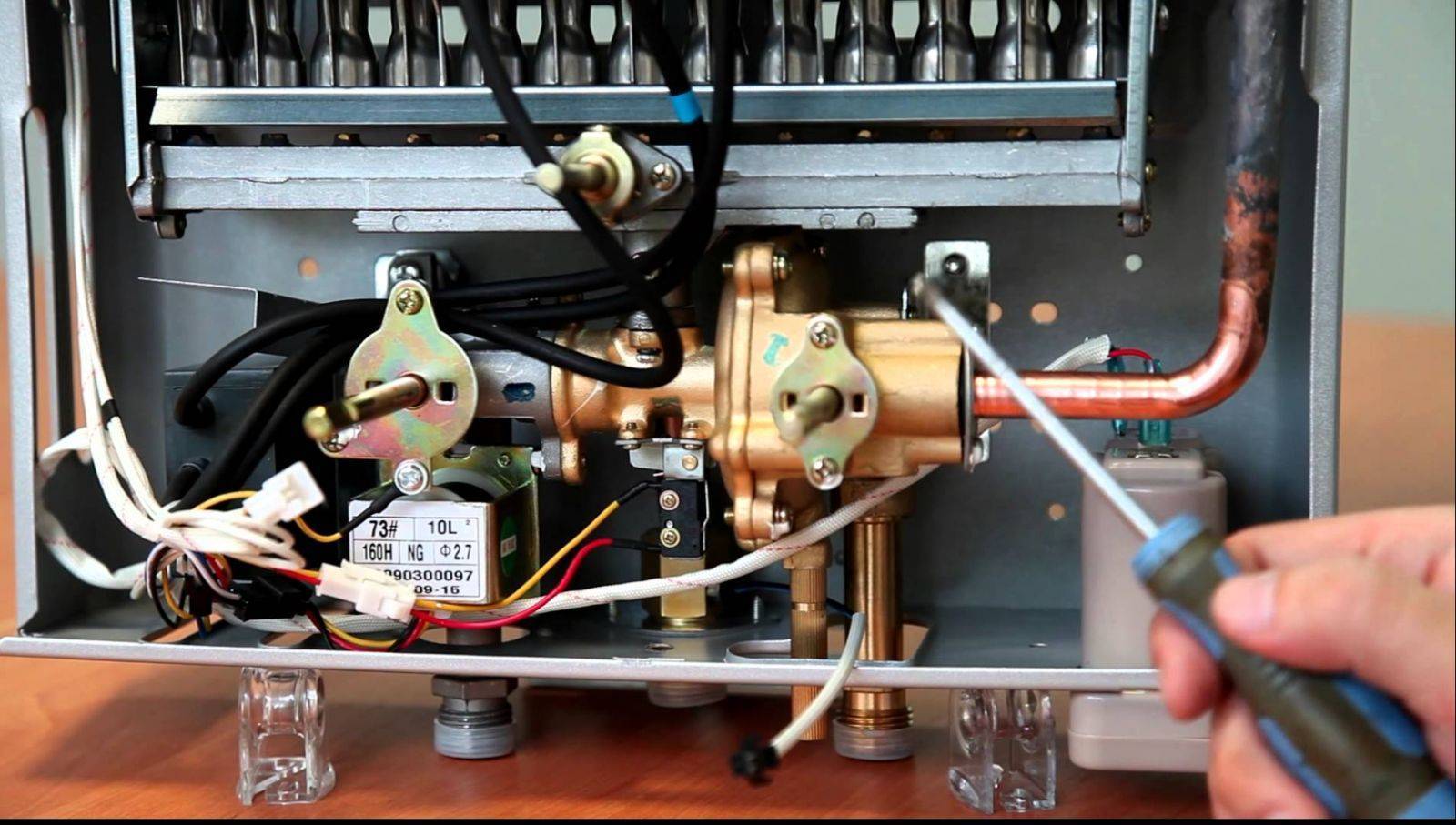

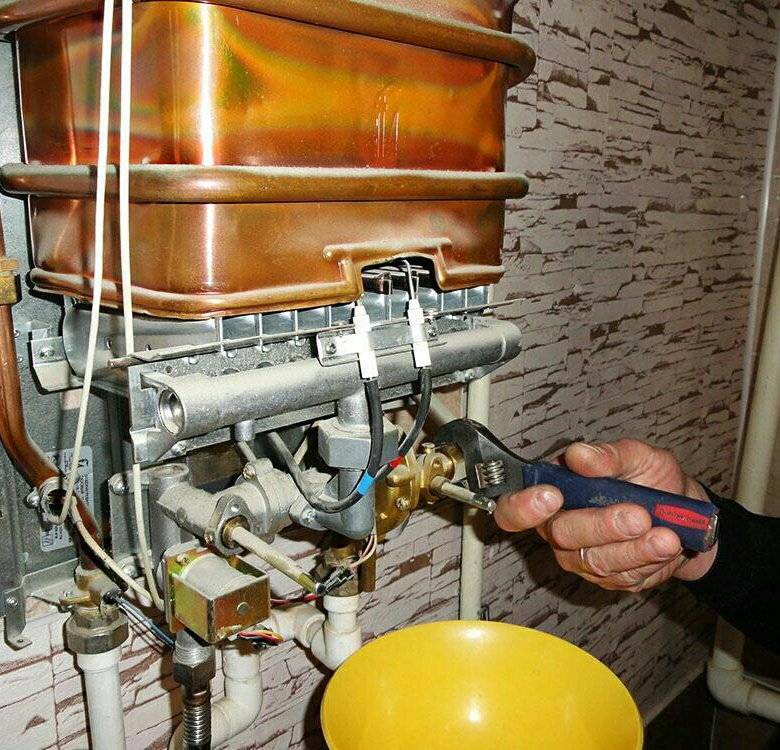

Для этого необходимо снять кожух водонагревателя и по очереди проверить основные узлы. Лучше выполнять все действия с помощником. Его следует попросить открыть горячую воду, а самому необходимо следить за перемещениями штока. В обязанности данного элемента входит воздействие на нажимную пластину, чтобы ее отодвинуть от кнопки микровыключателя.

В случае, когда толкатель не выполняет никаких движений, то с вероятность в 100% проблема кроется в водяном блоке. При возникновении данной проблемы необходимо разобрать блок, чтобы почистить и поменять в нем мембрану.

Также шток может надавливать на пластину, но кнопка при этом останется нажатой. В данном случае необходимо проверить водяной регулятор на наличие накипи. Ее следует найти и почистить.

Если же все вышеуказанные элементы работают в нормальном режиме, кнопка отжимается, но искры не образовываются, то в данной ситуации виновником может выступать сам микровыключатель. Чтобы в этом убедиться, необходимо отключить его разъемы и зажать две клеммы отверткой. Если в данном случае сразу начнут образовываться искры, то переключатель вышел из строя и его следует заменить.

Проверять путем замыкания необходимо разъем, который подсоединяется к импульсному блоку. Штекер микропереключателя при этом не следует трогать

Также может выйти из строя электромагнитный клапан, из-за чего не будет подаваться газ. Для этого следует проверить каждый из датчиков в цепи путем поочередного замыкания. Также можно использовать мультиметр для прозвонки.

Причины неполадок и ремонт своими руками

Использование газовых колонок, впрочем, как и любого другого оборудования, сопровождается неполадками, частыми или редкими. При этом есть такие неисправности, устранять которые могут лишь специалисты, имеющие для того необходимые знания и допуск. Но есть и такие, которые вполне можно устранить своими руками, вот их мы и рассмотрим.

Видео — не исправность датчика

Видео — ремонт китайской газовой колонки

1. Наиболее «популярным» типом поломки считается то, что она попросту не включается. Если розжиг у нее электронного типа, то вы можете легко решить подобную проблему – просто проверить батарейки и, если потребуется, поменять их на новые. Зачастую подобные неприятности настигают владельцев уже через год после приобретения, так как батарейки служат преимущественно столько.
2. Также при использовании газового водонагревателя может случиться, что вода в ней не прогревается либо же прогревается, но недостаточно хорошо. Зачастую причиной таких проблем является водный узел, а точнее, его дефект. В итоге мембрана перестает реагировать на то, что в водопроводной системе изменяется давление. И если данная мембрана прекратит растягивание под напором воды, то, как следствие, газовый клапан не откроется, или же откроется, но не полностью. Для решения этой проблемы вы должны хоть в общих чертах знать устройство газовой колонки, потому что дефект может быть нескольких типов.
   1. Если скопились солевые отложения.
   2. Если система засорилась.
   3. Если образовались трещины и прочее.

Для устранения такой неполадки вы должны, прежде всего, отсоединить колонку от газоснабжения, затем произвести чистку водонапорного блока и проверку мембраны.

Если же внутренние элементы прибора покрылись сажей или грязью, то это тоже может привести к выходу из строя. Дабы решить такую проблему, вы должны снять наружный корпус устройства, затем прочистить каждый из элементов, используя для этого пылесос. Следующим признаком того, что газовая колонка перестала работать правильно, может быть затухание горелки сразу же после включения. Это случается из-за того, что засоряется канал вентиляции. Современные модели газовых колонок оборудуются на такой случай специальными датчиками, которые сообщат владельцу, если тяга будет отсутствовать. После этого немедленно следует отключить подачу газа. Далее должен проверяться дымоход. Для этого демонтируется заглушка и удаляется все, что накопилось там.

Важно! Проверить тягу дымохода можно старым «дедовским» способом: поднести к нему зажженную спичку. Если огонь на спичке будет отклоняться в направлении дымохода, значит, с ним все в порядке. Если же этого не произошло, то он нуждается в полной чистке

Если же этого не произошло, то он нуждается в полной чистке.

Именно по этой причине газовую колонку следует обследовать ежегодно – лишь так она будет работать правильно.

Советуем так же ознакомится с основными требованиями

Разбор

Даже если ваша колонка исправна и не проявила пока ни одну из вышеперечисленных неполадок, вам следует заботиться о ее состоянии. Газовые колонки требуют, как и любое часто эксплуатируемое устройство, ухода и бережного отношения. А это значит, что периодически их необходимо чистить и промывать от собравшейся пыли, грязи, жира. И первое, что вам потребуется в этом случае сделать, – это разобрать газовую колонку. Для этого потребуется выполнить ряд последовательных действий.

Любое действие, связанное с ремонтом или чисткой колонки, требует обязательного отключения воды и перекрытия крана подачи газа.

• Первое действие после перекрытия соответствующих кранов обусловлено необходимостью снять кожух с газовой колонки. Для этого следует в нижней части конструкции в зоне входа труб найти два самореза, расположенных в левом и правом углах задней стенки, и открутить их при помощи крестовидной отвертки.
• Кожух нужно подтянуть на себя так, чтобы две ручки (левая – для пьезоэлектрического поджига и правая – для регулировки подачи газа) утонули в его корпусе. Таким образом, на момент, когда они уже не будут препятствовать движению кожуха и цепляться за него, нужно сдвинуть его аккуратно вверх. Верхними прорезями он подастся за пределы зацепов, которые расположены на самом основании колонки, после чего абсолютно легко снимется с установки.

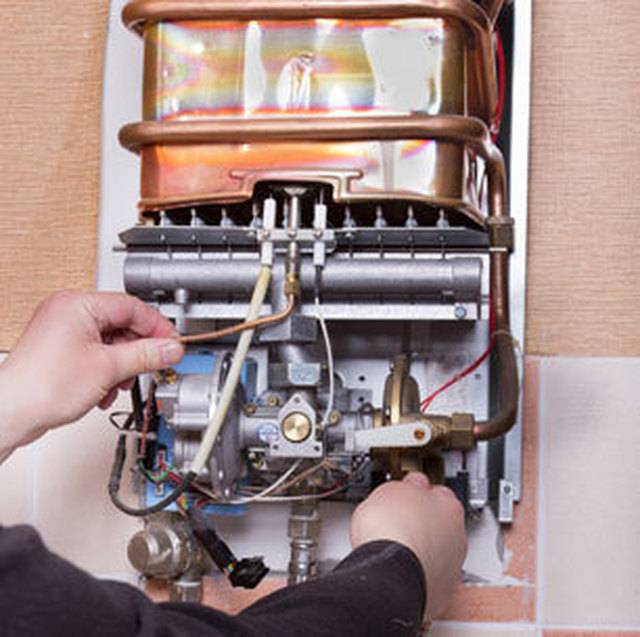

• Сняв кожух с установки, вы откроете своему взору «нутро» строения газовой колонки. И это «нутро», вероятнее всего, будет покрыто клубами пыли, копоти и грязи. Воспользуйтесь крупной щеткой с длинным ворсом для сметания загрязнений с деталей колонки. Но если вы хотите заняться более глобальной прочисткой внутренних составляющих колонки, вам потребуется их частичный демонтаж.

Снятие кожуха является не только одной из первых задач, которую следует выполнить перед тем, как почистить газовую колонку в домашних условиях. Это также первый шаг к тому, чтобы оценить степень возникшей неисправности и перейти к посильным ремонтным работам. И каждый последующий шаг в ремонте газовой колонки – это определенный перечень последовательных действий, ход которых будет зависеть конкретно от вида неисправности.

Неправильная установка

Причиной того, что водонагреватель выключается после запуска, может быть неправильная его установка. На схеме, предоставленной ниже, показано, как нужно устанавливать агрегат.

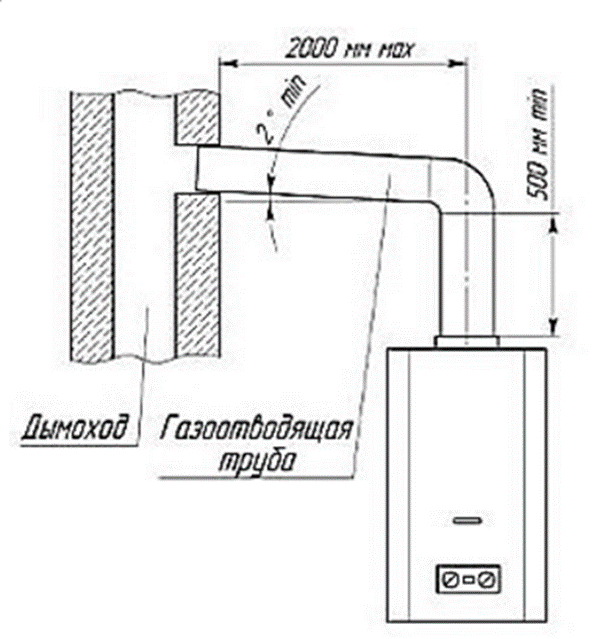

На следующих рисунках показаны распространенные ошибки при монтаже водогрейки.

1. Дымоход вставлен так, что перекрывает вентиляционную шахту.
2. На том же уровне, что и дымоход, имеется еще одно отверстие для вентиляции.
3. В канал для овода продуктов сгорания из аппарата встраивается кухонная вытяжка.

Такие способы монтажа нарушают нормальную тягу, вследствие чего работа водонагревателя становится неправильной, а в некоторых случаях – невозможной.

Течь газового водонагревателя

стоимость такой запчасти может достигать 30% цены колонки

Наиболее часто отверстия обнаруживаются на трубке, находящейся, с наружной стороны теплообменника. Если будет выявлено место повреждения, то первым делом нужно предпринять определённые меры.

1. Сливается вода из радиатора путём открытия крана в мойке или ванной и откручивается накидная гайка на патрубке колонки подводящей холодную воду.
2. По причине того, что колонку в большинстве случаев устанавливают, выше кранов в доме, то вода из радиатора водонагревателя стечёт самотёком.
3. Для устранения оставшейся жидкости используют компрессор или бытовой пылесос.

Обычно сама процедура пайки не должна, вызывать проблем. Первым делом необходимо место, где обнаружено повреждение, зачистить при помощи наждачной бумаги и обработать растворителем. Лужение выполняется любым доступным припоем с помощью мощного паяльника. В качестве флюса используется канифоль.

После покрытия тонким слоем припоя повреждённого участка его наращивают до 2 мм толщины. Затем выполняется визуальный осмотр патрубка по всей длине. При обнаружении зеленных образований можно быть уверенным, что в этом месте скоро появится новая дырка, поэтому данный участок трубки также пропаивается.

Как запаять теплообменник газовой колонки

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления.

Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку.

Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом.

Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ. Последний этап подготовки – зачистка и обезжиривание места протечки

Делается это с помощью мелкозернистой наждачной бумаги

Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.

Способы пайки

Запаять теплообменник газовой колонки можно тремя способами:

Мощным паяльником

Чтобы запаять место свища своими руками вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый этап пайки – нанесение флюса. Это вещество, очищающее поверхность материала от окислов и позволяющее равномернее растекаться припою. Лучше всего подойдет флюс паста с содержанием меди. Если ее нет в наличии, можно воспользоваться обычной канифолью или таблеткой аспирина.

Горелкой с газовым баллоном

Понадобится горелка, небольшой баллон с газом, флюс, припой. Горелка подключается к баллону и поджигается. Нужно выбрать не очень сильное пламя, чтобы не повредить радиатор колонки.

Сначала место протечки хорошо прогревается. Это делается для того, чтобы остатки влаги в трубах испарились. После этого нагревается труба и к ней подводится припой.

После пайки обязательно нужно убрать остатки флюса, потому что он содержит кислоту и может в дальнейшем разъедать стенки труб теплообменника.

Холодной сваркой

Важно подобрать холодную сварку, которая не расплавится от горячей воды. Все действия нужно производить в защитных перчатках

Из упаковки достается небольшое количество холодной сварки

Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания

Из упаковки достается небольшое количество холодной сварки. Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания.

Если на трубке теплообменника находится несколько свищей рядом или дырка в трубке большая, нужно припаять медную латку. Также можно сделать напайку из отрезка медной трубы.

Как проверить герметичность

По окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Монтаж систем отопления водоснабжения Клин, Клинский район

• Водяные системы отопления ангаров Конвекционное водяное отопление используется преимущественно в небольших ангарах высота потолка в которых не превышает 4 метров. При большей высоте потолков их эффективность стремительно падает. Это связано, прежде всего, с тем, что теплый воздух поднимается вверх, а системы принудительной циркуляции воздуха не предусмотрены. По сути, мы начинаем греть ангар с потолка. И чтобы достичь оптимальных температур, необходимо иметь очень хорошую теплоизоляцию, чтобы предотвратить сильные теплопотери.

  Инфракрасное отопление ангаров

• Отопление ангаров
• Отопление ангаров
• Отопление ангара
• Отопление ангара
• Отопление ангара

Данные системы используются при обогреве ангаров все реже, преимущественно в случаях близкого расположения магистралей централизованного отопления и в ангарах небольшой площади. Использование собственной котельной для отопления больших складских помещений и цехов слишком энергозатратно.

Инфракрасные системы отопления ангаров Если отопление ангаров воздушным потоком можно отнести к традиционным системам, то инфракрасное отопление представляет собой внедрение новых технологий, которое стало набирать популярность относительно недавно. Инфракрасное отопление или как его еще называют – лучистое, отличается от традиционных систем, прежде всего технологией. Если традиционные системы отопления (воздушное, водяное, паровое) нагревают воздух в помещении, то лучистые системы, отражая тепловые лучи, нагревают поверхности на которые они направлены (полы, стены, стеллажи, любые предметы, находящиеся в зоне их действия).

Калькулятор расчета теплопотерь

Калькулятор количества секций радиаторов

Калькулятор расчета теплого пола

Инфракрасное отопление ангаров

Отопление ангаров Отопление ангаровОтопление ангара Отопление ангара Отопление ангара Отопление ангара Отопление ангара

Именно благодаря такому принципу работы они позволяют равномерно прогреть всю площадь помещения или же сконцентрировать тепло только в нужных зонах ангара. Например в зонах, где люди не находятся длительное время, можно поддерживать температуру не более 10 С0, в то время как в рабочих зонах создать комфортную для работы температуру 18-20 С0.

Распространены газовые и водяные инфракрасные излучатели. Принцип действия у них схожий, различия лишь в энергоносителе. Причем последние имеют высокую степень пожаробезопасности и разрешены к установке в пожаро и взрывоопасных помещениях.

Для зонального распределения тепла используются подвесные модули инфракрасных излучателей. Если необходимо оборудовать равномерное распределение тепла по всему помещению можно воспользоваться ленточными газовыми излучателями.

Как показывает практика, использование инфракрасных систем отопления позволяет значительно снизить постоянные расходы на отопление, так как необходимый температурный режим достигается при меньшем потреблении топлива.

Лучистые системы отопления немного уступают воздушным системам по скорости прогрева помещения, но превосходят классические системы конвекционного водяного отопления.

Системы отопление ангаров Системы отопление ангаров несколько отличаются от типовых решений, применяемых при отоплении жилых помещений. Прежде всего, это связано с огромными площадями и высокими потолками, что делает традиционные системы малоэффективными. Но это вовсе не говорит о том, что отопление ангаров может стать головной болью. Современные технологические решения вполне справляются с этой задачей. Давайте рассмотрим, какие бывают системы отопления для помещений огромных площадей, к которым относятся и ангары.

Отопление ангаров

Отопление ангара Отопление ангара Отопление ангара

Прежде чем принять решение об использовании той или иной системы отопления необходимо ответить на несколько важных вопросов:

1. Назначение ангара (склад, цех, спортивный комплекс, ангар для обслуживания техники)
2. Необходимость поддержания микроклимата (температура, влажность)
3. Пожаробезопасность (хранение горючих или взрывоопасных веществ)
4. Будет ли в ангаре длительное время работать персонал.
5. Необходимо отапливать все здание или только локальные зоны.
6. Возможность подключения к централизованным энергосистемам.
7. Доступность определенного типа топлива и энергоносителя.
8. Уровень теплозащиты ограждающих поверхностей ангара.
9. Частота использования ворот или прямых выходов на улицу.
10. Режим отопления (круглосуточно, в рабочее время и т.д.)
11. В собственности находится ангар или в аренде.

Для отопления ангаров используется множество различных систем, но мы рассмотрим наиболее распространенные и эффективные.

Поиск свища путем опрессовки теплообменника воздухом

В результате эксплуатации теплообменника газовой колонки после устранения протечек с помощью пайки выяснилось, что опрессовка водой из водопровода не всегда позволяет гарантировать выявление всех свищей.

Согласно нормативной документации давление в водопроводной сети может колебаться от 0,3 до 6,0 атмосфер (бар). В результате теплообменник при низком давлении в водопроводе воду не пропускал, а при повышении давления под колонкой на столе изредка появлялась сырость.

Для поиска даже микроскопических свищей в теплообменнике была применена технология опрессовки его с помощью воздуха путем накачки автомобильным насосом до давления 7 атмосфер.

Но тут возникло препятствие. Для подключения быстронакидного наконечника насоса к теплообменнику пришлось изготовить переходник.

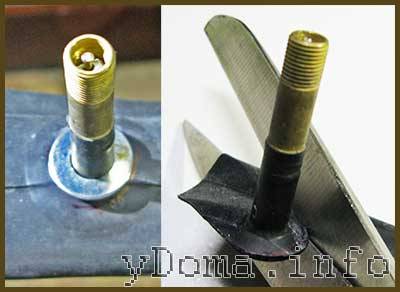

Для этого была взята не подлежащая ремонту велосипедная камера, у которой штуцер был такой же, как у автомобильных колес и накидная гайка-американка.

Так как штуцер надежно был закреплен в резине велосипедной камеры, на него была надета подходящая по внутреннему размеру шайба с внешним диаметром ⌀ 22 мм, и обведена маркером. Далее по этой линии резина была разрезана.

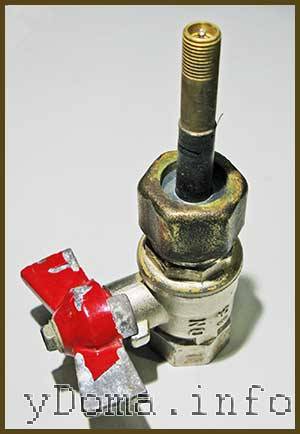

Таким образом был изготовлен переходник для герметичного соединения накидного наконечника автомобильного насоса с трубкой теплообменника. Резиновая прокладка переходника была приставлена к водопроводному крану и прижата накидной гайкой.

Автомобильный насос был подключен к сетевому блоку питания постоянного тока напряжением 12 В, рассчитанный на ток нагрузки до 15 А. Если нет электрического насоса, то можно успешно использовать ручной или ножной. Накидной наконечник закреплен на штуцере и на время включен насос, пока манометр не показал давление 7 атмосфер. Испытания прошли успешно.

Кран с переходником был накручен на один конец трубки теплообменника, а на второй накручена заглушка, представляющая собой глухую накидную гайку.

После создания в трубке давления 7 атмосфер все подозрительные места ее были промазаны кистью, смоченной в мыльном растворе. В результате были обнаружены микроскопические свищи, которые при водопроводном давлении не проявлялись.

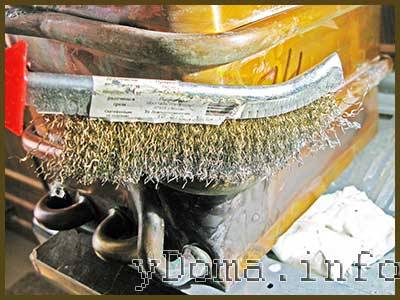

С помощью металлической щетки и наждачной бумаги с трубки в местах, где были обнаружены протечки, медь была очищена от окислов до блеска.

Один из свищей находился в зоне соприкосновения трубки с боковиной теплообменника и обнаружить его визуальным осмотром было невозможно. В щель была обильно смазана флюсом ФИМ. В нее положено несколько кусочков припоя и с помощью строительного фена и простого паяльника припой расплавлен. Он хорошо протек в зазор и закупорил свищ. Проверка мыльным раствором под давление подтвердила герметичность.

Для полной уверенности в отсутствии свищей теплообменник под давлением был погружен в емкость с водой и выдержан около 10 минут. Пузыри на поверхности не появились. В результате теплообменник, который планировалось сдать в металлолом получил шанс на вторую жизнь.

Установка отремонтированного пайкой теплообменника в газовую колонку и эксплуатация его в течение более месяца показала герметичность прибора. Надеюсь, что диагностика теплообменника под давлением позволит существенно увеличить срок эксплуатации его до следующего ремонта.
