Не включается
Если микроволновая печь не включается и не горит лампа, в первую очередь стоит проверить подключение к сети. Адаптер должен быть надёжно закреплён как в самом устройстве, так и в розетке. Убедитесь, что подключение к электросети есть, ток подаётся. Попробуйте включить в другую розетку, которая точно работает.
Если такой метод не помогает, проблема возникла более серьёзная. Вы можете заказать ремонт микроволновки в нашей фирме, а также получить полную диагностику. При самостоятельном проведении осмотра, проверьте предохранители. Они имеют свойство сгорать и ломаться при перепаде напряжения. Всего предохранителей два, и оба могут влиять на способность печки включаться.
Первый термодатчик расположен на внешней стороне камеры, второй — сетевой предохранитель. При выявлении неисправности, необходимо их заменить. Если и это не помогло оживить технику, пора переходить к более радикальным мерам.
В двери установлен микропереключатель защёлки, который сигнализирует о положении дверцы: закрыта/открыта. Если переключатель сломан, печка включается, но не запускается разогрев, не крутится тарелка. Механизм прост: модуль управления считает, что дверца осталась открыта, и ждёт, когда её закроют.
Электрическая схема, устройство и принцип работы микроволновой печи
С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.
Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.
Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.
Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.
Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.
Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.
Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.
В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.
Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

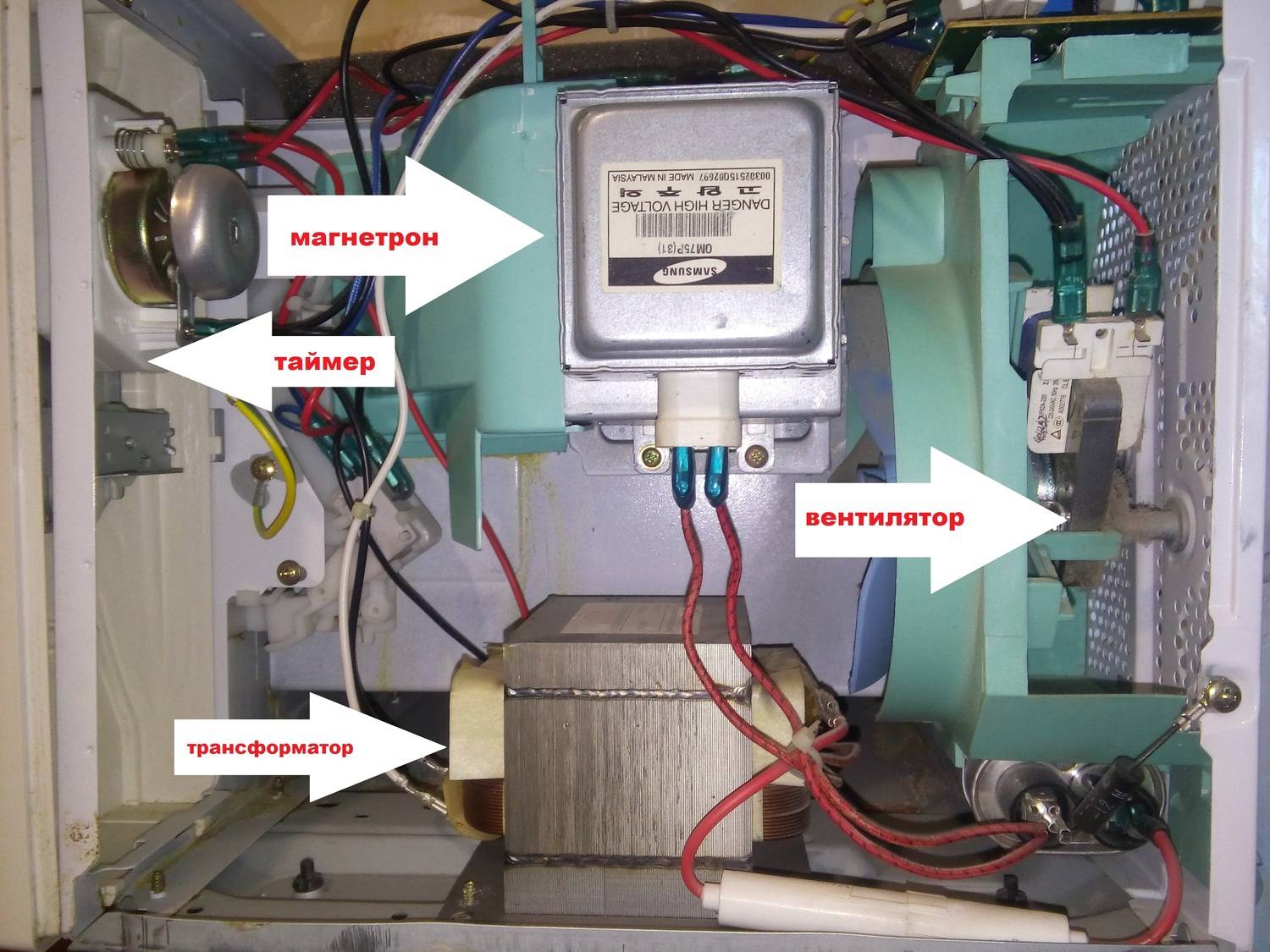

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).
Неисправность магнетрона
Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron». Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.
Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходного конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:
После этого обязательно проверьте блок управления микроволновки
Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки
Возможные причины неисправностей
Проблемы начинаются из-за пренебрежения правилами эксплуатации. Микроволновая печь – сложное устройство при работе которого идет выделение энергии, нагрев деталей.
Не допускаются следующие случаи:
Металлические предметы, находящиеся в камере, могут вызвать поломку магнетрона, после его выхода из строя пищу разогреть будет невозможно.
Контейнеры с крышкой для хранения и разогрева пищи должны быть оборудованы «клапаном» в верхней части – окошком, благодаря которому будет сбрасывать избыточное давление, появляющееся при нагреве. Если его нет, то крышку необходимо приоткрыть. Иначе во время разогрева еда под воздействием давления будет выброшена наружу. Это также может вызвать неисправности.
Простые неполадки
Причины некоторых неисправностей можно обнаружить просто, осмотрев саму микроволновку и сетевой кабель. Со временем многожильный провод мог переломиться, штыри вилки оплавиться или окислиться. В этом случае печка работать не будет, но иногда напряжения хватает для работы электромотора, вращающего тарелку, но на подогрев пищи уже не хватает напряжения.
Что делать если провод или вилка неисправны:
Обязательно проверить, работает ли микроволновка, если ее подключить к другой розетке.
Обязательно проверить напряжение в розетке. При слишком низких значениях микроволновка также будет работать частично. Для исправления дефекта придется обратиться в коммунальные службы, мастер должен прийти и установить причину чрезмерно низкого напряжения в доме или квартире.
Сложные неполадки и вскрытие корпуса
Если установить причину поломки так и не удалось, можно либо отправиться с устройством в сервисную мастерскую, либо попробовать исправить дефекты самостоятельно. Для этого нужно снять крышку (кожух), открутив крепежные винты.
Торсунов Павел Максимович
Если устройство находится на гарантии, то рекомендуется обратиться в сервисный центр. В противном случае, при самовольном ремонте, возможность бесплатного ремонта в течение указанного срока аннулируется.

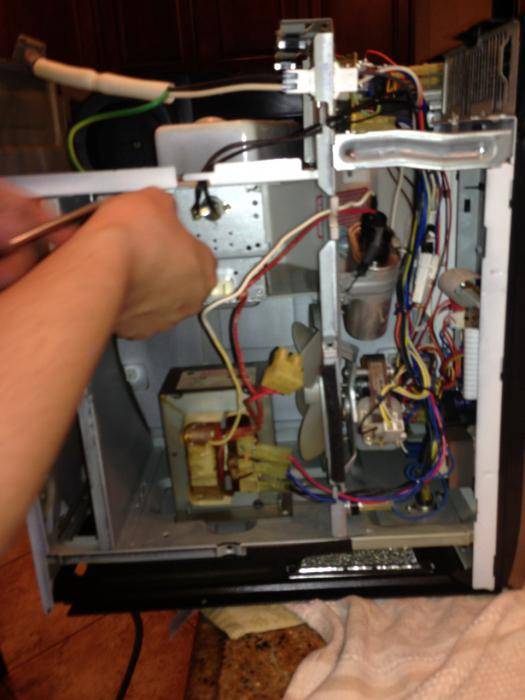

После снятия кожуха в отсеке можно увидеть:
Осмотр необходимо начать с проводов, которыми соединены элементы. Если какой-то провод не закреплен, следует определить, к какому электроприбору он шел и припаять его на место. Параллельно нужно проверить предохранители. Желательно «прозвонить» их при помощи тестера, чтобы убедиться в исправности.
Дефектные предохранители меняют на новые или припаять стальной волосок на место, если элемент открытый.
Недорогие модели могут выпускать без предохранителей. При перепадах напряжения в этом случае или коротких замыканиях чаще всего страдает магнетрон.
Магнетрон состоит из:
Антенна – штырь, выходящий из корпуса в виде небольшого цилиндрического вывода. Если колпачок (наружная часть) почернела или появился налет, то необходимо очистить плоскости при помощи самой мелкой наждачной бумаги.
Желательно добиться зеркального блеска. Для этого может понадобиться кусок войлока (для полировки) и паста Гои или притирочные составы для клапанов из автомагазина. После работы необходимо убрать всю пыль из корпуса при помощи пылесоса.
Если антенна или корпус оплавлены, то необходимо заменить весь магнетрон, а если его стоимость слишком высока, то проще купить новую СВЧ.
Со стороны камеры выход волновода закрывается прямоугольной пластиной слюды. Часто микроволновка не подогревает пищу из-за того, что на ее поверхности образовался слой нагара и волны от магнетрона просто не могут пробить это препятствие.
В ряде случаев из-за такого дефекта во время работы могут появляться искры, идти дым из рабочей камеры. Может ощущаться неприятный запах.
Пластину снять легко:
Как Вы решаете проблемы с техникой?
При наличии отверстий необходимо заменить всю пластину. Купить ее можно в специальных магазинах, где продают запчасти для бытовой техники.
Если микроволновка работает, но не греет, то проблема может быть в конденсаторе. Их нужно проверить вручную. Конденсатор – при помощи омметра (тестера). Если на циферблате или дисплее прибора показывается какое-то небольшое сопротивление или вообще ничего, то конденсатор неисправен. Если видно отличную проводимость, то все в порядке.
Торсунов Павел Максимович
В редких случаях при долгой работе может сгореть одна из обмоток трансформатора. Чаще всего это можно увидеть невооруженным взглядом. Снаружи трансформатора будут наблюдаться повреждения.
Принцип работы микроволновки
Как выявить причину поломки
Иногда найти место обрыва электрической цепи можно, поэтапно осмотрев устройство. В других случаях идентифицировать причину поломки получится только при помощи мультиметра.
Визуальный осмотр
Начните с замера напряжения в розетке. Если вольтметра нет под рукой, включите в эту же розетку другую мощную бытовую технику, например, стиральную машину. У нее ТЭН с мощностью 1900-2100 Вт, поэтому при слабом напряжении сработает блокировка. Если сетевого провода до машинки-автомат не хватает, воспользуйтесь удлинителем.
Осмотрите вилку и шнур на предмет преломления. Обычно провод ломается сразу за вилкой в месте сгиба. Для дальнейшего осмотра понадобится разобрать корпус микроволновки. Это сделать несложно – раскрутите болты на боковой и задней стенках, снимите металлический кожух.
Под кожухом печи СВЧ может быть от 1 до 3 предохранителей:
- Первый имеется во всех моделях любого производителя. Он называется сетевым и предназначен для защиты бытовой кухонной техники от скачков напряжения. Расположен сразу на месте входа сетевого провода внутрь корпуса. Предохранитель находится на плате управления. Если он сгорел, то нить внутри будет разорвана, на стекле возможны черные следы.
- Второй предохранитель есть у большинства моделей в нижней части корпуса, под конденсатором или рядом с ним. Это высоковольтный предохранитель, защищающий магнетрон. Поскольку через него проходит повышенное напряжение, элемент закрыт в пластиковом корпусе. Чтобы проверить предохранитель визуально, необходимо отключить сетевой шнур и вскрыть пластиковую колбу. Под ней будет привычный элемент в стекле с тонкой нитью.
- Третий предохранитель есть не во всех микроволновках. Некоторые производители устанавливают его за электронной панелью управления, у которой есть собственный маломощный трансформатор. Его тоже стоит вскрыть и осмотреть.
Оцените другие узлы СВЧ печи на предмет черных, горелых следов, оплавленной проводки. Это укажет на место перегрева и возможный обрыв контакта. У пускового конденсатора магнетрона корпус должен быть целым, без трещин и отверстий, иначе через них будет пробивать ток. Подергайте за провода, ведущие к диоду, конденсатору, трансформатору и панели управления – контакты не должны отходить или болтаться.
Диагностика с помощью мультиметра
Но даже сгоревший предохранитель иногда не получается распознать визуально, поэтому для дальнейшей самостоятельной диагностики потребуется мультиметр. Установите его в режим прозвонки и поднесите концы щупов к каждому предохранителю. Должен раздаться звуковой сигнал – все в порядке.

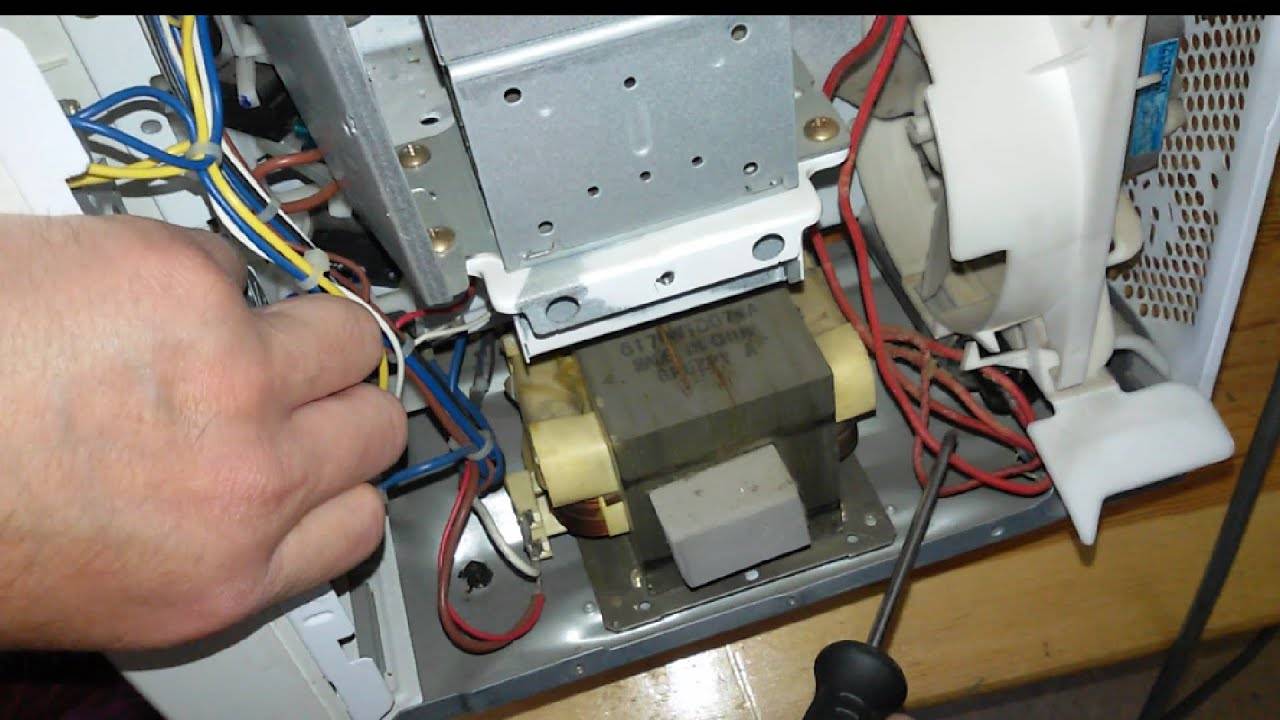

У трансформатора прозваниваются первичная и вторичная обмотки по отдельности. Настройте мультиметр в режим проверки сопротивления на 200 Ом и поднесите концы щупов к выводам первичной обмотки. На экране должен отразиться показатель 2.3-3 Ом. Если значения сопротивления меньше, то обмотка пробита (произошло межвитковое замыкание). Повторите процесс на вторичной обмотке. Здесь норма сопротивления – 150 Ом. При меньших показателях в замене нуждается вторичная обмотка.
Аналогичным способом проверьте сопротивление конденсатора. Его норма – 10 Ом. После этого переставьте режим мультиметра в замер емкости. Обычно у высоковольтных конденсаторов микроволновок емкость составляет 1 мкФ. При меньших значениях причина, почему печь СВЧ не включается, здесь.
Концевики дверки прозваниваются при закрытом положении створки. Именно в таком случае их контакты замкнуты и должны проводить ток.
Магнетрон прозванивается только на предмет замыкания на корпус. Один щуп присоединяется к правой ножке (клеммную колодку предварительно снимают), а второй – к корпусу самого магнетрона. Затем процесс повторяют на другой контактной ножке.
Термодатчик проверяется на целостность проводникового элемента. Подсоедините один щуп на входе в контроллер температуры, а другой – на выходе. Мультиметр должен издать звуковой сигнал – значит, цепь целая.
Проверка системы блокировки
Независимо от модели микроволновой печи внутри находится магнетрон, который является радиоизлучающим устройством
Если не применять меры предосторожности излучение может нанести огромный вред здоровью человека. Дверца с прозрачным стеклом и металлической сеткой не позволяет излучению проникать наружу. Она плотно соединяется с корпусом, именно в этом месте электромагнитная волна имеет нулевое значение
Она плотно соединяется с корпусом, именно в этом месте электромагнитная волна имеет нулевое значение.
Очень важно регулярно проводить диагностику системы блокировки:
Сначала осмотреть дверцу, чтобы определить плотность прилегания и надежность запирания. Для этого можно использовать лист бумаги. Поместить ее между дверцами и корпусом, прижать, попробовать извлечь из камеры. Если прикладываются усилия для извлечения бумаги, значит все в порядке. Свободный выход листа говорит о том, что необходимо выполнять регулировку дверцы. Настройка производится в двух местах: зона петель и замка
Основная цель – это плотное примыкание дверцы с основанием, чтобы излучение не распространялось за пределы бытового прибора
Следует уделить особое внимание микропереключателю, как в открытом, так и закрытом состоянии. Прозвонить их при помощи тестера и если обнаружатся неполадки заменить оба, поскольку эксплуатационный ресурс у них одинаковый
Чтобы уменьшить зазор необходимо:
- ослабить винты крепления петель дверцы;
- нажать на верхнюю часть створки таким образом, чтобы уплотнитель плотно прилегал к камере печи;
- зажать винты петель дверцы.
Внимание! СВЧ не будет включаться, если не подается сигнал на электронный модуль управления о закрытой двери. В таком случае контакты разомкнуты, а значит, концевой выключатель сломался. Его следует заменить
Его следует заменить.
Как разобрать микроволновку Самсунг (LG, Panasonic, Daewoo)
Браться за самостоятельный ремонт микроволновки не рекомендуется. Без соответствующих знаний и навыков пользы от него не будет. Скорее всего бытовой прибор окончательно выйдет из строя.
Если нет возможности обратиться к профессионалам, действуют по следующей инструкции:
Собирать микроволновку обратно следует аккуратно, одно движение может стать причиной утечки СВЧ радиации, что ведет не только полной поломке оборудования, но и к проблемам со здоровьем.
В некоторых случаях нарушения в работе прибора связаны с его дверцей. Разобрать дверь микроволновки несложно. Несмотря на большое количество вариаций ее конструкции имеется немало общих моментов. Все дверцы обладают «слоеной» структурой. Главными отличиями считают количество этих слоев, материал изготовления и способ их крепления.
Микроволновка Самсунг (LG, Panasonic) имеет следующие «слои»:
Дверца микроволновой печи
В итоге
Как оказалось, разобрать микроволновку Daewoo (Самсунг, LG, Panasonic) или ее отдельную часть, к примеру, дверь, достаточно иметь нужный инструмент, свободное время и понимание того, как именно работает микроволновка. Но браться за это дело только потому, что хочется сэкономить не надо. Ведь стоимость новой СВЧ печи гораздо больше, чем оплата услуг профессионального мастера. Как микроволновку разбирают опытные мастера, можно посмотреть на видео.
Наша микроволновая печь разработала проблему. Если дверь не закрыта, микроволновка думает, что она открыта. Дверь может быть закрыта слишком легко или слишком трудно, чтобы вызвать проблему. Недавно он начал останавливаться прямо во время приготовления пищи, потому что думает, что дверь внезапно открылась, когда она все еще плотно закрыта.
Из того, что я прочитал, проблема, скорее всего, связана с «дверной блокировкой», своего рода датчиком (или несколькими датчиками), которые сообщают микроволновой печи, когда дверь открыта или закрыта.
Как работают эти датчики, и можно ли их починить самостоятельно? (Я не против разобрать вещи.)
Конкретная микроволновая печь, о которой идет речь, – это GE Profile PVM1790 для модели диапазона
Принцип работы микроволновки
В основе принципа работы микроволновой печи лежит процесс преобразования электромагнитного поля, создаваемого трансформатором, в тепловую энергию высокой частоты. Именно тепловые СВЧ лучи бесконтактным способом и нагревают пищу и продукты. При этом лучи воздействуют только на продукт, проникает в его тело. Обычные газовые или электрические духовки работают по другому принципу. У них нагрев происходит по поверхности продукта, после чего температура постепенно проникает внутрь.
В создании СВЧ-энергии участвуют два элемента: магнетрон и трансформатор. Первый преобразует электрическую энергию в лучи, второй является питающим элементом для первого. При этом в микроволновках используют трансформаторы-стабилизаторы анодно-накального типа. Во всей конструкции устройства именно трансформаторы являются самой дорогой частью, которая и определяет цену прибора.
Магнетрон – это, по сути, электровакуумный диод, генерирующий радиоволны частотою 2450 МГц. Внутри его расположен анод, изготовленный из меди в виде не очень толстого цилиндра. Он разделён на десять секторов. Через анод проходит нить накала, которая в этой электрической цепи является катодом. К аноду подводится напряжение 4000 вольт, к катоду 3 вольта. При включении микроволновки происходит интенсивная эмиссия электронов от анода к катоду, которая тут же подхватывается магнитным полем.
К катоду присоединена проволочная петля, производящая съём энергии. Последняя выводится на специальную антенну-излучатель. Именно от неё и исходят СВЧ-лучи, которые сначала направляются в волновод, а затем в камеру. В процессе работы магнетрон сильно нагревается, поэтому его помещают внутрь пластинчатого радиатора. Последний обдувается вентилятором, который установлен снизу магнетрона.
Вентилятор предназначается не только для обдува магнетрона. У него есть дополнительные функции:
- Внутри камеры нагрева собираются влажные пары, исходящие от продуктов. Вентилятор в камере создаёт избыточное давление, которое выдавливает пары из микроволновки через специальные вентиляционные зазоры.
- Если в печи есть функция гриля, то вентилятор дополнительно создаёт обдув продукта.
От вентилятора исходят два воздуховода: один на магнетрон, второй в камеру. В конструкции прибора установлен обычный однофазный асинхронный электродвигатель.
Безопасность печи
Исходящие от магнетрона СВЧ-лучи очень опасны для здоровья человека и расположенных рядом с печью электронных приборов. Поэтому производители делают всё, чтобы уменьшить это отрицательное воздействие.
- Рабочая камера изнутри сделана в виде экрана, от которого излучения отскакивает и перенаправляется на продукт или пищу в посуде.
- Металлический корпус – это дополнительный защитный слой.
- Стекло на дверце армировано металлической сеткой с мелкими ячейками.
- Дверца выполняется из специальной пластмассы, которая не пропускает СВЧ-лучи.
- Дверца имеет идеальную форму, чтобы обеспечить плотное прилегание к корпусу.
- По периметру устанавливается дроссельный затвор, гарантирующий снижения излучения. То есть, внутри зазора образуется так называемая стоячая волна с нулевой амплитудой, поэтому наружу она уже не выходит.
- При открывании дверцы магнетрон отключается.
Принцип работы
Устройство микроволновой печи и принцип ее работы
Прежде чем пытаться самостоятельно найти поломку, следует изучить устройство прибора и понять, как он работает. Микроволновка состоит из: камеры, дверцы с уплотнителем, магнетрона, отвечающего за генерирование энергии, преобразователя энергии – трансформатора, диода, конденсатора, вентилятора. Вспомогательными элементами СВЧ являются лампы гриля и поддона, двигатели вентилятора и поддона.
Устройство микроволновой печи
Волны проникают в содержимое камеры и оказывают влияние на молекулы, которые вследствие такого проникновения начинают сдвигаться по направлению к линиям электромагнитного поля. Движение молекул обеспечивает нагрев продуктов снаружи и изнутри (подробнее — в статье как работает микроволновая печь).
Магнетрон – диод, обеспечивающий генерацию электромагнитных волн, когда поток электронов вступает во взаимодействие с магнитным полем. В центре медного анода в форме цилиндра располагается стержневой катод с нитью канала, именно он и выпускает электроны. Стандартная мощность, выдаваемая магнетроном, равна 800 Ватт.
Из-за того, что магнетрон выделяет много тепла при работе, его корпус необходимо помещать в пластинчатый радиатор, постоянно обдуваемый воздухом, исходящим от вентилятора. Также из-за соображений защиты магнетрон снабжают специальным термопредохранителем, предупреждающим перегрев.
Еще одной важной составляющей любой микроволновки является вентилятор. Вентилятор создает обдув магнетрона, гриля, самой камеры, из которой благодаря действию этого приспособления выходят наружу воздух и водяной пар
При помощи воздуховодов, расположенных внутри печи, происходит циркуляция воздуха, получаемого вентилятором извне.
Любая печь имеет экранированную камеру, защищенную корпусом из металла, препятствующего проникновению излучения наружу. Металлическая сетка на стекле дверцы микроволновки также не случайна – она не пропускает лучи 2450 Гц
Сама дверца должна очень четко прилегать к корпусу, важно исключить любой даже самый малый ее перекос. В естественно образующемся зазоре, сохраняющем геометрическую форму, образуется так называемая стоячая волна электромагнитных импульсов, она принимает значение, равное 0, именно здесь, и это препятствует проникновению излучения за ее пределы
Блок управления призван поддерживать задаваемую мощность и отключать прибор по истечении установленного времени. Это два основных параметра функционала. В современных моделях, однако, функционал блока значительно расширился, и сейчас в микроволновках могут присутствовать встроенные часы, индикатор мощности, стандартные программы приготовления или разморозки, сигнал окончания работы и некоторые другие функции.
Возможные причины поломки СВЧ-печи

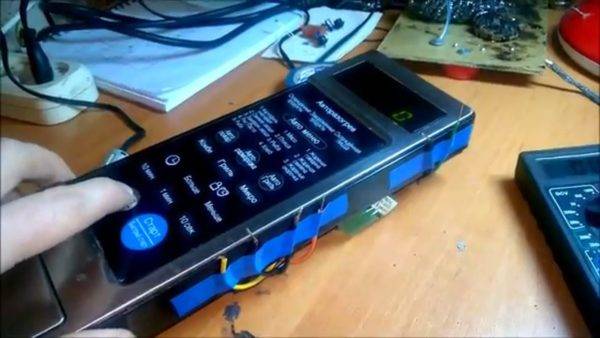

Ремонт электронной платы в микроволновке своими руками
Самое слабое место электронной платы — это предохранитель и трансформатор. Предохранитель можно заменить, а вот трансформатор нужно подбирать по напряжению выходных обмоток и по размерам. То есть заменить его можно в мастерских, если есть чем заменить. Обычно их снимают с других неисправных микроволновок. Скорее всего, будет заменена вся электронная плата, что обойдется вам недешево.
Предохранитель на плате управления
В этом случае можно подумать о приобретении новой микроволновой печи. Причина выхода из строя трансформатора электронной платы является низкое качество электросетей, частые броски напряжения и обрыв нулевого провода. Напряжение на сетевой обмотке трансформатора резко повышается, тонкие сетевые провода не выдерживают повышенного напряжения и сгорают.
Хорошо, что в некоторых моделях микроволновок, прямо на сетевой обмотке трансформатора ставится предохранитель (термофьюс). Тогда его можно просто закоротить. Для этого трансформатор нужно аккуратно отпаять, размотать изоляцию сетевой обмотки до предохранителя, и припаять перемычку. Определить имеется ли термофьюс на сетевой обмотке трансформатора, можно визуально по наличию возвышения.
Трансформатор на плате управления
Однако в большинстве случаев такого предохранители нет, поэтому применим неординарный способ восстановления трансформатора на электронной плате. В первую очередь вам нужно определить напряжение на вторичных обмотках трансформатора. Определить напряжение можно по находящемуся рядом реле, на корпусе которого указано напряжение питания реле, типу стабилизатора напряжения.
В основном это стабилизатор на 5 В. Считываем маркировку микросхемы стабилизатора напряжения, и в интернете находим его входное напряжение. Также выходное напряжение можно найти по номеру на трансформаторе (например 6190W32007H EI4228 230V 12V,18V,8V), где определяем величину вторичного напряжения обмоток. Обычно это 12 или 8 В. Допустим нашли мы напряжение обмотки 8 В.
Данные обмоток трансформатора на корпусе
Лучше всего искать обмотку с напряжением питания стабилизатора напряжения, так как это самая большая нагрузка. Идём в магазин и покупаем трансформатор на 220 В с выходом 9 В, учитывая ток стабилизатора напряжения умноженный на 2. Напряжение 9 В трансформатор выдает под нагрузкой, на холостом ходу это напряжение может быть 10 — 11 В.
Размер (или мощность) купленного трансформатора должен быть в 1,5 — 2 раза больше установленного на электронной плате. Этот метод заключается в том, что мы подключаем вторичную обмотку нового трансформатора параллельно вторичной обмотке (8 В) трансформатора на электронной плате, как показано на рисунке ниже.
Способ восстановления трансформатора на электронной плате микроволновки
При включении нового трансформатора в сеть через обмотку 8 В будет подаваться напряжение на сгоревший трансформатор, и на нём появятся все отсутствующие напряжения, то есть он заработает как обычный трансформатор, но только не как понижающий 220 В на 12 и 8 вольт, а с 8 В на 12 В, т. е. восстановятся все отсутствующие напряжения, сколько бы обмоток не было. Двухкратная мощность трансформатора нужна для компенсации мощности старого сгоревшего трансформатора.
Длина проводов обмотки 8 В должна быть такой, чтобы новый трансформатор мог быть закреплен под платой на корпусе печки (места хватает). Сетевые провода 220 В нового трансформатора нужно подключить параллельно контактным площадкам 220 В на плате идущие к старому трансформатору, а дорожки от этих клемм к сетевой обмотке трансформатора на плате обрезать на 1-2 мм. Всё, включаем микроволновую печь и радуемся. Таким образом, можно ремонтировать не только микроволновую печь, но и другую бытовую технику.
Помогла вам статья?
ДаНет
Перегорание предохранителя
Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из розетки. Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки. Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью омметра, в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки. Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:
Инструкция самостоятельного ремонта микроволновой печи
Отключаем прибор от сети питания и оставьте его на несколько минут. Конденсаторы удерживают напряжение в течение короткого промежутка времени. Нельзя приступать к работе сразу после отключения от сети.
Снимаем боковую крышку печи. В большинстве случаев она закреплена на простых саморезах. Но помните! На некоторых микроволновых печах крышка запломбирована. Если вы сорвете заводскую пломбу, то не сможете воспользоваться гарантией от производителя.
Протираем все детали прибора и удаляем пищевые отходы.
При помощи мультиметра проверяем все участки цепи (чаще всего повреждения незаметны).
Монтируем новую деталь. При этом не забываем о соответствии микросхемам прибора.
Аккуратно прикручиваем крышку.
Тестируем прибор. В случае непонятных шумов или странного поведения микроволновки после ремонта, стоит незамедлительно отнести ее к мастеру.
Важно помнить! Чаще всего, неисправности в электроприборах – это следствие нарушения правил эксплуатации. Перед началом использования прибора прочитайте инструкции от производителя
Не оставляйте микроволновку работать вхолостую, избегайте попадания пищи на части приборов. Это значительно продлит срок службы прибора, а также позволит вам воспользоваться гарантийным ремонтом микроволновой печи.
Средний срок службы одной микроволновой печи – 5 лет. После истечения этого срока рентабельнее покупать новый прибор, а не ремонтировать старый.
Надеемся наша статья была полезной для вас, и поможет вам провести самостоятельный ремонт вашей СВЧ печи.
Признаки и причины поломки СВЧ
Поломка СВЧ нарушает заведенный порядок на кухне, отнимает много свободного времени на разогрев и приготовление блюд. Использование неисправной техники только усложнит дальнейший ремонт, поэтому эксплуатацию следует прекратить при обнаружении малейших признаков неисправности:
- Микроволновка плохо разогревает блюда, тарелка нагревается, а еда остается холодной. Иногда печь работает, дисплей горит, но прибор не греет.
- Гриль не включается.
- При открытии дверцы микроволновки не горит лампочка.
- СВЧ печь не отключается даже после окончания программы.
- Панель управления не работает.
- Сенсорные кнопки на передней панели не переключают режим, не выбирают программу.
- Микроволновка гудит и подает другие посторонние звуки.
- Поддон крутится не плавно, а вращается рывками.
Самостоятельный ремонт подобных неисправностей крайне нежелателен, может привезти к более сложным поломкам и прочим неприятностям.
