Как устроен утюг с паром
Но где искать все эти винтики-секретки? Для этого сначала нужно ознакомится с устройством современного утюга с парогенератором (отпаривателем). Общая его схема дана на рис.:
`img-3`
Схема устройства утюга с парогенератором
Систему ударного отпаривания (перегретым паром) ставят лишь в отдельные модели, т.к. она эффективна только в положении терморегулятора, близком к максимуму (три точки). В хороших утюгах с ударным отпариванием ударная помпа блокируется, если регулятор стоит на 1-2 точки. О чем всегда написано в инструкции, как какая, скажите на милость, нормальная домохозяйка читает инструкцию на утюг? Т.е., если парового удара нет, то, возможно, для устранения «неисправности» нужно просто повернуть регулятор температуры.
Модуль позиционной защиты отключает ТЭН, если положение подошвы утюга отличается от горизонтального: поставили торчком, уронили и т.п. Это, пожалуй, единственное электронное нововведение в утюгах. В качественных утюгах позиционная защита – второй по частоте источник поломок (после накипи в отпаривателе, см. в конце), но в домашних условиях чаще всего вполне ремонтопригодный.
Как парят китайцы
Если посмотреть на подошву даже не дешевых китайских утюгов, то окажется, что у многих форсунки капельного увлажнения фиктивные, фейковые. На самом деле при полном нагреве паровой удар получается, если нажать кнопку с паром; в этом же положении терморегулятора от кнопки с капельками идет мягкий пар, а для капельного увлажнения в таком случае нужно нажать обе кнопки сразу.
Второй способ очистки утюга от накипи.
Поскольку первый способ не всегда дает стопроцентные результаты, и эффективен только если ваш утюг не запущен, то есть вы пользуетесь функцией самоочистки регулярно (и если эта функция вообще присутствует в модели вашего утюга), то хочу предложить альтернативный вариант очистки подошвы утюга.
Для того, чтобы его лучше и наглядней его продемонстрировать, я проделал всё это действо со своим утюгом и сфотографировал на память.
Шаг первый.
Нам понадобится жаропрочная емкость с невысокими бортами и размером достаточным для того чтобы подошва вашего утюга в него полностью входила. Такой емкостью может быть, например, большая сковорода. У меня такой сковороды не оказалось, поэтому я воспользовался стеклянной жаропрочной формой.
Для того, чтобы подошва утюга не лежала плотно на дне формы и жидкость могла свободно попадать в паровые отверстия подошвы, на дно стеклянной формы я положил две деревянные палочки.
Шаг третий.
Далее нам понадобится какое-либо химически-активное вещество для удаления накипи. Это может быть уксусная или лимонная кислота, а еще лучше специальное средство для удаления накипи, которое продается практически в любом магазине бытовой техники в качестве аксессуара. Обычно его используют для чистки чайников.
Насыпаем средство или наливаем, если оно жидкое, на дно емкости.
Шаг четвертый.
Кипятим воду в чайнике и наливаем в емкость, где стоит наш утюг.
Воды нужно налить столько, чтобы подошва утюга погрузилась под воду на 1,5 – 2 сантиметра. В таком случае все внутренние каналы подошвы будут в воде, а остальные резиновые и электрические части нет
Это важно!
На последнем рисунке видно уровень.
Собственно всё.
Оставляем утюг в таком положении минут на 10 и, если вода будет достаточно горячей, то накипь должна полностью раствориться.
Однако, как правило, горячая вода из чайника после наливания в емкость очень быстро остывает и эффект очистки оказывается не таким, как нам бы того хотелось. Поэтому рекомендую, поставить емкость, в которой стоит утюг, на плиту на слабый огонь и кипятить …
Вот такая вот «каша из утюга».
А после проведения этой процедуры можно еще раз воспользоваться первым способом очистки утюга, о котором писалось вначале. Или же если ваш утюг не имеет функции самоочистки, то хорошенько «выдавить» оставшуюся накипь из подошвы с помощью нескольких паровых ударов, функция которых реализована практически в любой модели паровых утюгов.
Спасибо за внимание. Жду ваших комментариев
Жду ваших комментариев
Жду ваших комментариев.
Итак, во время процесса глажки Вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Необязательно в этом случае выкидывать технику и идти в магазин за новой, т.к. порой причина поломки довольно простая и не требует профессиональных навыков по ремонту электроприборов. Далее мы рассмотрим что делать, если утюг перестал нагреваться, а также как отремонтировать существующие поломки своими руками.
Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.
Видео инструкция по разборке корпуса
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20

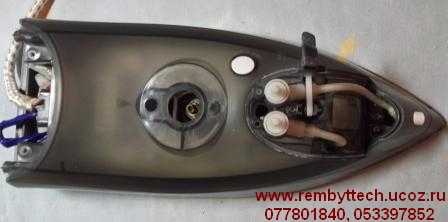

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
Виды утюгов и их устройство
Если говорить об электроутюгах, есть они трех типов:
Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.
Утюг без пара и с паром
- С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.
Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.
Паровая станция или утюг с парогенератором
Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.
Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.
Общее устройство утюга с отпаривателем
Устройство системы отпаривания
Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар
И тут важно понимать в чем именно дело
В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:
- Мягкое (нормальное) отпаривание с регулятором интенсивности пара. Выставляете регулятор в нужное положение (обычно режимов 4-5) и пар подается постоянно (пока не закончится вода) через определенные промежутки времени.
- Паровой удар. Резкий разовый выброс пара, который происходит при нажатии на соответствующую кнопку.
Капельное орошение. Из маленького сопла, расположенного впереди на ручке, при нажатии кнопки распыляется небольшая порция воды.
Устройство современного утюга с отпаривателем
Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.
Утюг с отпаривателем и разбрызгивателем (без парового удара)
Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.
Электрическая схема утюга
Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.
Электрическая схема утюга
В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.
Неисправности и ремонт
Проблемы в работе, указывающие на поломку:
- струя пара слишком слабая или отсутствует вовсе;
- не происходит нагрева воды или температура недостаточна;
- пар выходит через отверстия, не предназначенные для его вывода;
- вместе с паром брызжет вода.
Знание устройства необходимо для выявления причины поломки аппарата. В нем несколько уязвимых мест.
Неисправности помпы
Неисправность помпы – частая причина, при которой наблюдается недостаточная мощность струи. В этом случае нужно полностью разобрать корпус, что может вызвать затруднения, так как в некоторых моделях (например, Филипс) он фиксируется винтами с уникальным рисунком шляпки. Поможет подходящая по размеру плоская отвертка, но в сервисе будут заметны попытки проникновения внутрь прибора.
Разборка и сборка помпы требует осторожности и терпения. Для начала при помощи мультиметра следует проверить вольтаж на внутренних клеммах, что подают напряжение к двигателю, и целостность его обмотки
Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела
В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре
Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела. В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре.
Нагревательный элемент
Если же отсутствует подача пара вообще или вода не нагревается, то проблема кроется в нагревательном элементе. Это наиболее уязвимая часть, поскольку он подвержен перегоранию. Либо выходит из строя термостат, размыкающий цепь по достижению максимальной температуры. Это происходит вследствие:
- неправильной эксплуатации;
- скачков напряжения в сети;
- низкого качества самого прибора;
- использования неочищенной воды.
Ремонт перегоревшего ТЭН в домашних условиях крайне нежелателен, поскольку может привести к замыканию и пожару. Здесь ничего не остается, кроме как обратиться в сервис. Все, что можно сделать – проверить, действительно ли он перегорел. Тестер в этом случае будет показывать обрыв сети. В нормальном состоянии он фиксирует сопротивление в 20-60 Ом.
Неисправность электроники отпаривателя
Сбой электроники – еще одна причина, почему не работает или работает неправильно отпариватель для одежды. Из-за недостаточной герметизации, на элементах схемы, дисплеях и кнопках могут оседать пар и накипь. Поскольку электрическая схема управляет рабочими процессами отпаривателя для одежды, это негативно сказывается на функционировании. Ремонт сводится к проверке работоспособности и замене сломанных электронных компонентов.
Механические повреждения
Помимо прочих, бывают механические неисправности, такие как:
- нарушение герметичности жидкостных бачков;
- повреждения паровых шлангов;
- износ прокладок и вспомогательных запчастей;
- поломка стоек и держателей.
В ситуации, когда в отпаривателе вместо устойчивой паровой струи идет пар с водой, имеет место механическое повреждение жидкостного резервуара. Трещины в емкости приводят к течи, и помимо того, что вместе с паром захватываются струйки жидкости, под устройством еще и натекает лужа.
Если не выдает пар, то помимо нарушений в работе помпы, можно заподозрить, что выходные отверстия в бойлере или на распылителе засорены накипью. Для прочистки используется специальная жидкость, которой промывается ТЭН и резервуар с трубками. Корпус предварительно обесточивается и разбирается.
Падение мощности паровой струи бывает следствием микротрещин в шланге, которые расширяются со временем, приводя к потере КПД. Исправить поможет только полная замена детали, поскольку герметизация подручными средствами даст временный эффект из-за повышенного давления пара.
В заключение важно отметить, в каких случаях стоит ремонтировать самостоятельно. Сейчас практически вся сложная техника имеет гарантийный талон, по которому сломанный прибор подлежит ремонту в сервисе
Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками
Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками.
https://youtube.com/watch?v=nxiFZAyzmBo
Пар не подаётся, вода не разбрызгивается
Если утюг эксплуатировался долгое время, владелец может столкнуться с ситуацией, когда утюг перестаёт отпаривать. При этом он исправно включается и поддерживает температуру в соответствии с выбранным режимом.
Вероятных причин неисправностей может быть две:
- засор;
- выход из строя противокапельной системы.
Если в утюг заливали жёсткую воду, после нескольких месяцев эксплуатации отложения в трубках, форсунках, отверстиях подошвы могут накопиться в таком количестве, что перекроют выход пару.
Чтобы устранить засор, необходимо произвести очистку утюга от накипи согласно инструкции. Забитое сопло форсунки можно прочистить механически, с помощью острой иглы. При необходимости, можно воспользоваться следующими средствам для удаления накипи:
- Лимонной кислотой, газировкой или уксусом, залитыми внутрь резервуара в определённых пропорциях.
- Химическими препаратами: MAGIC POWER, Topperr, Top House и др.
Перфорированные отверстия в подошве можно обработать нашатырём или специальным карандашом.
Если очистка не помогла, возможно проблема кроется в противокапельной системе. В некоторых моделях установлен специальный термодиск, который выгибается, когда ТЭН начинает греть. Он поднимает пластину, отжимающую клапан, который перекрывает подачу воды. При неисправности системы (деформировался диск, оторвалась пластина при падении и т. д.) клапан может перекрывать подачу воды в горячем состоянии. Чтобы устранить неисправность, необходимо выправить смещённые детали и закрепить их в нужном положении.
Отвлеченные умствования
Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики. Но, пардон, из видимого крепежа на утюгах как было 1-2 винта сзади, так и осталось. Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами.
На самом деле мы, увы, живем в век не вечных вещей. Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2-2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность. У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.
Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра. Тем не менее, починить утюг в домашних условиях подручными средствами все-таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно.
Проблемы с терморегулятором
Это терморегулятор на утюге
К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.
Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.
Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.
Терморегулятор с другого ракурса
Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.
Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.
Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.
Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.
Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки.
Проверка исправности электрического шнура с помощью мультимера
Если у вас в доме есть мультимер, тогда проверить работоспособность утюга можно с его помощью. Проверять шнур, нужно не подключая к электрической сети. Если утюг исправен, тогда его сопротивление будет составлять около 30 Ом. Если при проведении измерения вы пошевелите шнур, а его сопротивление будет колебаться, тогда это может свидетельствовать о неисправности шнура.

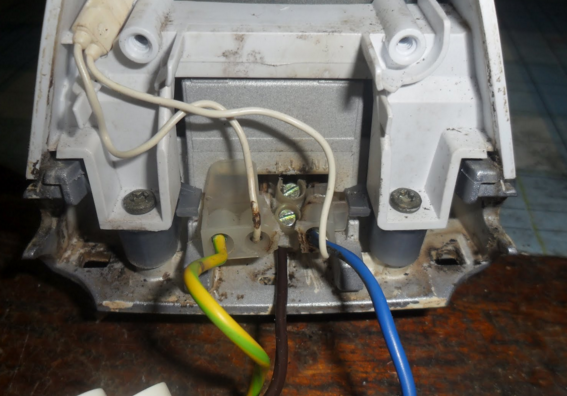

Если шнур утюга перетерся в том месте, где размещена сетевая вилка, тогда вам необходимо просто заменить вилку устройства. Как это сделать мы вам уже писали. Если сетевой шнур перетерся в месте подключения к утюгу, тогда устройство придется разобрать. После того как вы снимите крышку вы увидите контакты сетевого шнура.
На сегодняшний день нет определенной маркировки проводов для утюгов. Именно поэтому сейчас мы рассмотрим маркировку сетевого шнура для утюгов:
- Желто-зеленый проводник – это заземление.
- Коричневый – это фаза.
- Синий провод – это ноль.
Ремонт электрического утюга предполагает в себе замену сетевого шнура
Когда будете проводить ремонт утюга, обязательно соблюдайте осторожность. Когда выполняете ремонт вытяжки, вам также необходимо проверить работоспособность электрического шнура
Принцип и особенности работы электроутюга
Рассматривая техническое устройство и характерные особенности работы электрических утюгов, можно отметить, что они довольно схожи с другой категорией электроприборов — чайником. Основным элементом конструкции, без которого невозможна нормальная эксплуатация прибора, представляется ТЭН, обладающий мощностью порядка 1000-2200 Ватт.
Для корректной работы, к нему подается необходимое напряжение. Однако, во избежание перегрева ТЭНа и порчи одежды, производители оснащают приборы регулятором температуры с различными доступными пользователю режимами.
Для подавляющего большинства утюгов, характерны следующие особенности работы
- При повороте специальной ручки круглой формы для регулировки по часовой стрелке, происходит увеличение рабочей температуры подошвы утюга;
- Включение и отключение регулятора сопровождается специальным щелчком;
- Основным элементом, за счет которого происходит регулировка, представляется биметаллическая пластина, которая расширяется под воздействием температуры.
Система подачи электроэнергии к прибору довольно проста и включает в себя электрошнур и вилку. В связи с особенностями конструкции, для проведения ремонта шнура, потребуется разобрать утюг.
Конструкция утюгов Тефаль предполагает специфичный способ крепления подошвы к внутренним элементам устройства . Оно осуществляется как с помощью специальных защелок, так и с применением винтов, которые могут быть тщательно замаскированы. С этой целью, чаще всего, их размещают под декоративными заглушками, а также под резервуаром для воды. Чтобы не нарушить целостность конструкции при разборке, необходимо обнаружить все из них.
Соль и газета
В каких случаях полезны: следы от пригоревшей ткани или грязь (после такой обработки подошва должна засиять).
Что сделать: постелить на ровный стол или любую другую поверхность газету или любую другую бумагу; рассыпать на газету соль, погладить её горячим (холодным дольше и сложнее) утюгом до того момента, когда она потемнеет и начнёт слипаться; если при таком состоянии соли подошва остаётся грязной, подсыпать ещё чистой соли.
Ограничения: нельзя чистить антипригарное и тефлоновое покрытие; такое абразивное вещество, как соль, нельзя использовать с теми материалами, которые легко поцарапать (например, нельзя использовать с тефлоновой подошвой). Это способ очистки, который раньше был основным; не рекомендуем его использовать для чистки современного утюга.
Как разобрать утюг: бережное обращение с прибором и его потенциальный ремонт
Устройство современных утюгов
Есть множество производителей утюгов, однако конструктивно все модели отличаются мало. Форма, качество и количество запчастей, скорость нагрева у приборов может быть различным, но все они имеют в составе одинаковые узлы. Это:
- Емкость для воды, предназначенной для отпаривания.
- Корпус, изготовленный из жаростойкой пластмассы, имеющий теплоизолирующую прокладку.
- Подошва, в которую встроен ТЭН. Эта рабочая поверхность имеет отверстия для выхода пара.
- Регулятор силы автоматической подачи пара.
- Сопло для выхода воды/пара.
- Термостат, позволяющий выбрать нужную температуру нагрева подошвы прибора.
- Электрический шнур для подключения к сети.
Если в устройстве этого вида бытовой техники нет ничего сложного, то в задаче под названием «как разобрать утюг» загадок и препятствий на пути мастера возникает великое множество. Благодарить за это приходится производителей, которые крайне негативно относятся к самодеятельности хозяев.
Виды электрических приборов
Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.
Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.
Виды неполадок и их причины
Перед тем как разобрать утюг, не мешает познакомиться со списком более распространенных неисправностей, и с их возможными провокаторами.
Заранее узнав, какой узел можно обвинить в неполадке, есть шанс провести ремонт быстро и качественно, однако далеко не всегда данная операция заканчивается успехом.
Что потребуется для работы?
Чтобы не отвлекаться на поиски всего необходимого для работы, нужно заранее собрать около утюга целый набор различных инструментов и материалов. Для разборки и ремонта с большой долей вероятности понадобится:
- изолента или термоусадочные трубки;
- карандаш (грифель);
- мультиметр (тестер);
- наждачная бумага (малой зернистости);
- ножницы;
- отвертки — обычные и крестовые;
- паяльник;
- пластиковая (старая) карта либо широкий нож (для открывания защелок);
- плоскогубцы (утконосы, «утиночки»).
Собрав все материалы, можно приступать к медленной и аккуратной разборке агрегата.
Как разобрать утюг?
Маленькие габариты бытового прибора в этом случае большой недостаток, а не достоинство: все крепежи «спрятаны» в тех местах, куда труднее всего добраться. Еще одна трудность — защелки креплений, изготовленные из пластика, их довольно легко повредить, поэтому требуется максимальная внимательность и аккуратность.

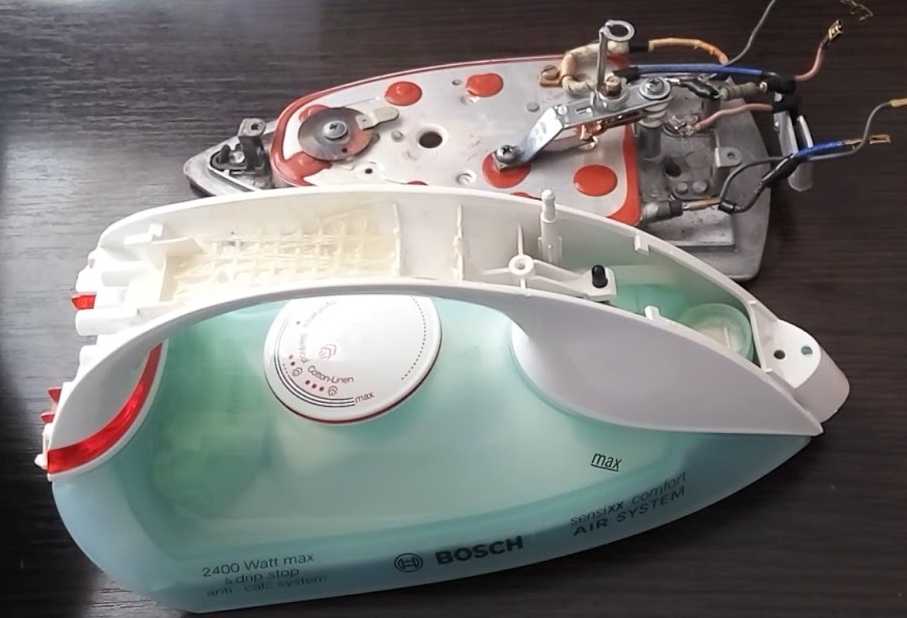

Приборы Бош, Браун, Филипс
Порядок разборки этих утюгов одинаков, так как конструкции очень похожи. Разборку мини-агрегатов осуществляют по типичной схеме.

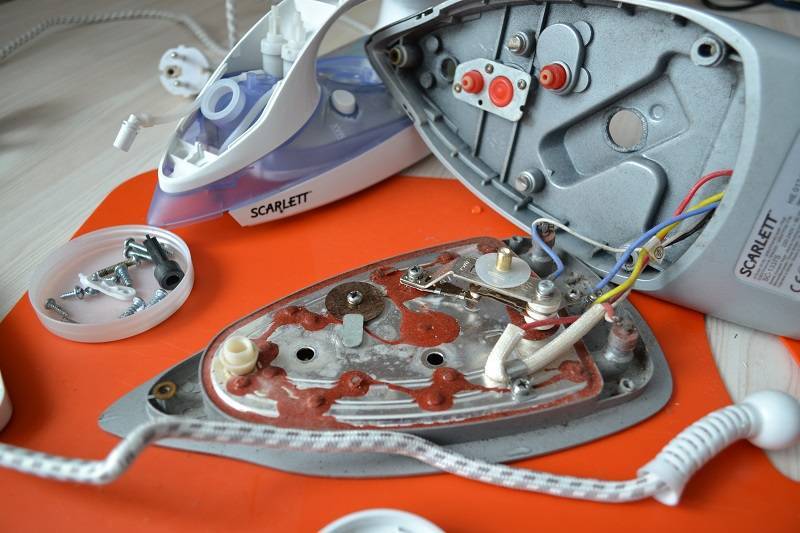

Утюги Скарлет, Ровента
В этом случае алгоритм действий несколько отличается, поэтому действуют иным образом.

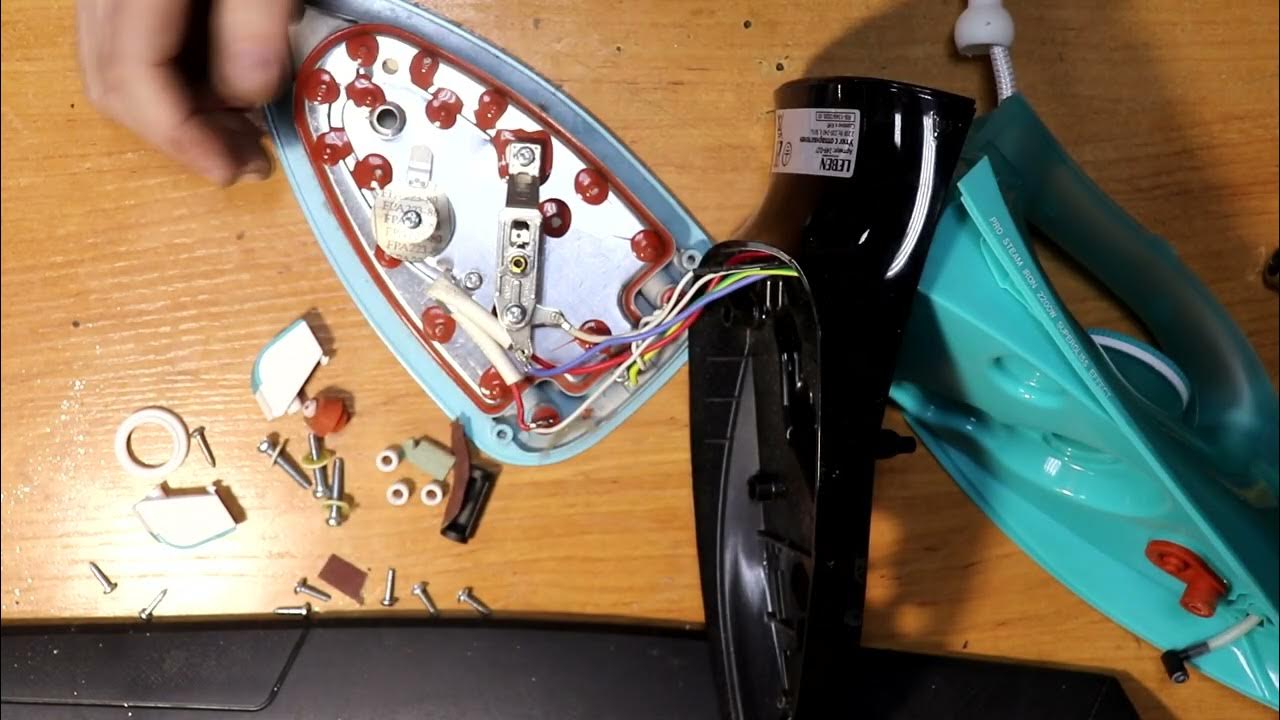

Закончив с последним этапом, приступают к поиску поломки. Самое главное при разборке прибора — аккуратность и плавность действий. Ни в коем случае нельзя тянуть рычажки, ручки и кнопки изо всей силы. Если что-то где-то упирается, то сначала необходимо исследовать все возможные препятствия, а потом отжать либо открутить их. Особо трепетного отношения требуют коварные защелки, так как эти хлипкие конструкции ломаются «с удовольствием» — элементарно и быстро.
Проверка элементов
Есть неисправности простые и сложные, с первыми можно справиться самостоятельно, вторые устранить уже не так легко.

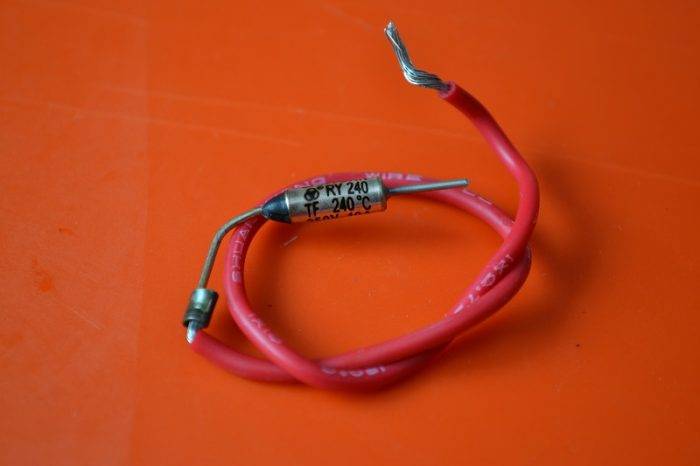

Плавкий предохранитель
Он находится рядом с терморегулятором. Термопредохранитель оберегает подошву от серьезного перегрева. На небольшой прибор надевают защитную трубку. Она чаще имеет белый цвет. Проверка предохранителя — прозвон его контактов. Тестировать можно напрямую, сдвинув предохраняющую трубку, либо найдя контакты в цепи.
Если дело в термопредохранителе, то его выпаивают, отправляются в магазин, взяв его с собой, и покупают аналогичный прибор. Затем устанавливают его на прежнее место. Исключение из схемы предохранителя — большая ошибка, так как он способен уберечь дом от пожара.
Как правильно разобрать
Чтобы разобрать утюг, потребуются:
- острый нож;
- набор отверток;
- плоскогубцы.

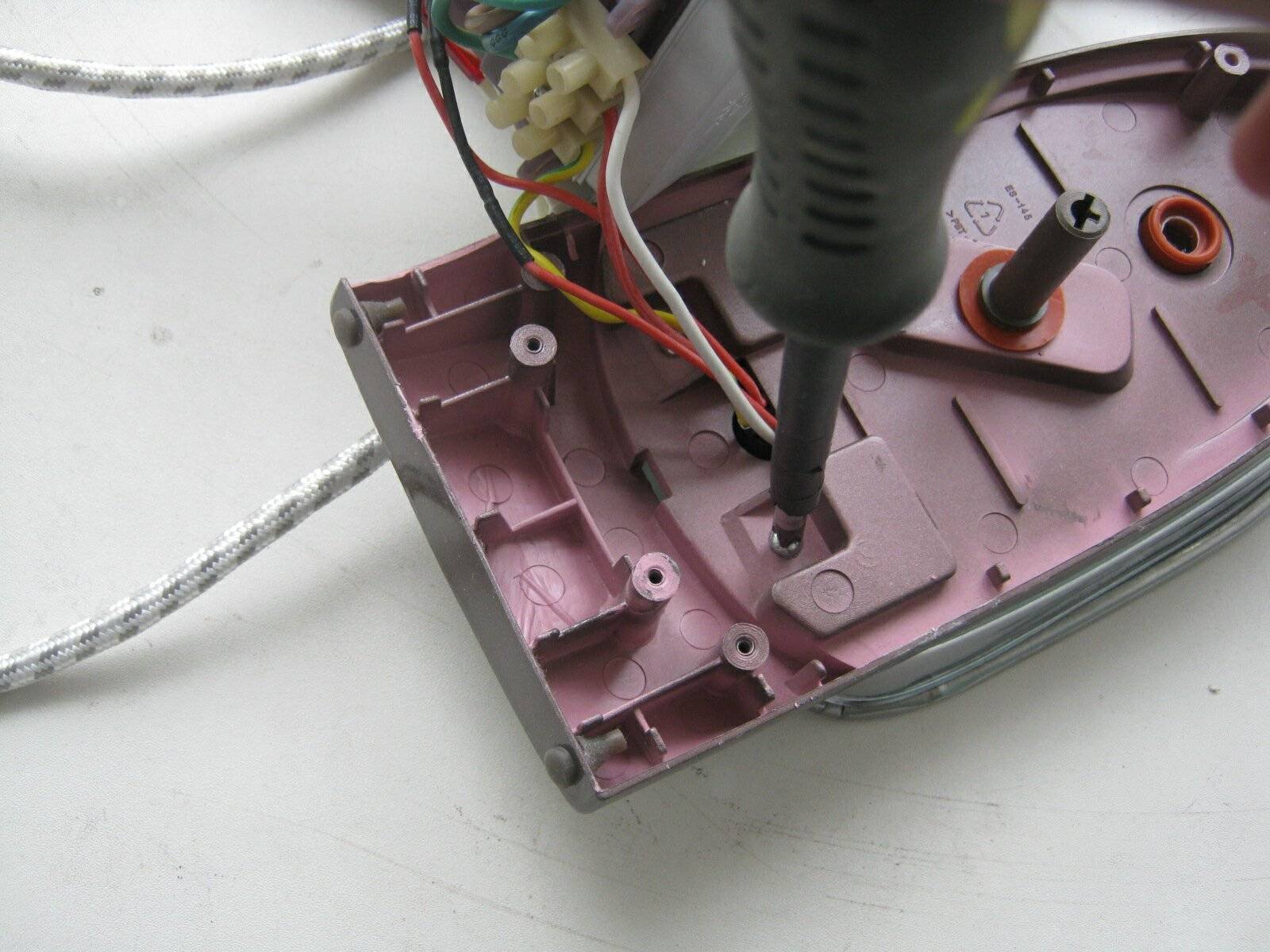

В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.
Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом
На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить
Решение проблемы: как поступить в данной ситуации
Единственным вариантом сохранения жизни такого утюга являлась замена подошвы с паровой камерой на новую, старая была уже неремонтопригодна. Но здесь проблема была в том, что приобретение новой детали по стоимости практически сравнимо с утюгом. Так есть ли смысл менять деталь? Намного проще приобрести утюг, отправив этот в утиль. Хотя для дачи он ещё вполне сгодится. Главное – не наливать в резервуар воду. Это значит, что следует хорошенько почистить его внутри, собрать в обратном порядке и полностью заглушить заливную горловину, чтобы не было соблазна. Тогда ещё какое-то время утюг может послужить.
ФОТО: YouTube.comЭтой подошве с паровой камерой место на свалке, хотя она и способна ещё немного поработать
Главное, что нагревательный элемент подошвы и термостат полностью в рабочем состоянии. А то, что не будет пара, так ведь ещё сравнительно недавно об утюгах с подобной функцией даже и не мечтали. Ну, и напоследок предлагаем ещё раз полюбоваться на то, до какой степени люди не дорожат своим здоровьем и даже жизнью.
ФОТО: YouTube.comНужно умудриться до такой степени запустить бытовую технику
