Как правильно расположить розетки на кухне?

Как определить нужное количество электротехнических устройств

Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

• вытяжку;
• духовой шкаф;
• варочную панель;
• холодильник;
• морозильную камеру;
• стиральную машину;
• посудомойку;
• микроволновую печь;
• измельчитель для мусора.

Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

Instagram geosideal

Делаем расчет с запасом, чтобы при приобретении новых устройств не пришлось использовать удлинитель или сетевой разветвитель, его еще называют тройник. Это небезопасно, а потому крайне нежелательно.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

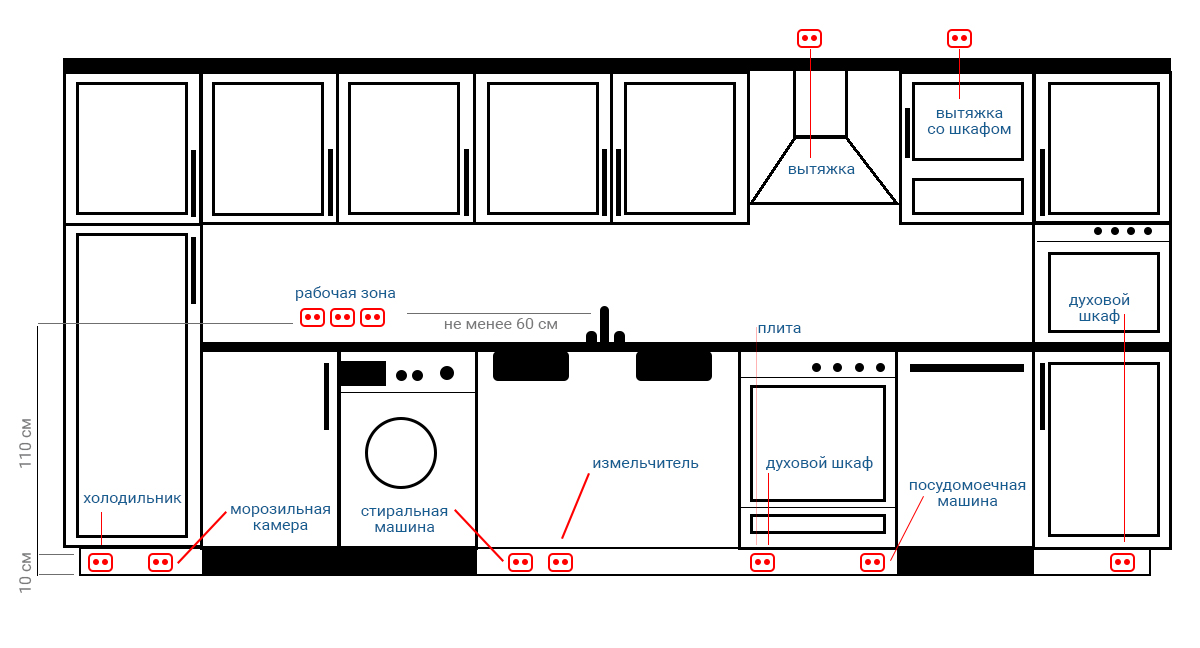

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Кухонные розетки: симфония удобства

Планируя кухню своей мечты, многие останавливаются только на вопросах дизайна, цвета и выборе моделей шкафчиков, забывая о том, что важно в первую очередь — корректное функционирование большого количества бытовых приборов. Красивые занавески не спасут ситуацию, если, например, в разгар подготовки к празднику из-за перегрузки сети отключится электричество или же будет невозможно одновременно работать с большим набором приборов просто потому, что на стадии ремонта не было сделано достаточное количество розеток

Красивые занавески не спасут ситуацию, если, например, в разгар подготовки к празднику из-за перегрузки сети отключится электричество или же будет невозможно одновременно работать с большим набором приборов просто потому, что на стадии ремонта не было сделано достаточное количество розеток.

С чего начинать ремонт?

Как правильно расположить розетки на кухне? Это один из первоочередных вопросов, поставленных на этапе черновой отделки помещений.

Пренебрежение четким планом способно доставить много неприятных минут во время последующей эксплуатации техники.

Начать работу стоит с подробного плана размещения мебели и кухонного оборудования в помещении.

Представив, где будут находиться основные предметы, не стоит забывать и о дополнительной технике — подсобные бытовые приборы.

Как посчитать, сколько розеток нужно на кухне?

Схема расположения розеток на кухне должна предусматривать:

• электрическую плиту или варочную поверхность в сочетании с духовым шкафом — при условии, что в доме отсутствует газовое снабжение;
• холодильник; микроволновку и вытяжку, которую лучше брать со встроенной подсветкой;
• дополнительные розетки для освещения столовой зоны, которые также можно использовать для зарядки телефонов или же использования небольшой техники, такой как: блендер, тостер, вафельница, мясорубка или же мультиварка;
• телевизор, если его установка планируется;
• подсветку подвесных шкафов;
• прочие электроприборы, вроде чайника или кухонного комбайна, занимающие четко определенные места на кухне;
• удобное подключение пылесоса на момент уборки.

Оптимальное число

Перед тем как будет сделана разводка проводов, надо определиться сколько нужно розеток на кухне до их установки. Для этого имеется даже формула подсчета. Конечно, подсчет будет условным, но потребности домохозяйства и сколько нужно выключателей и розеток он учтет довольно точно.

Розеток на кухне должно быть на четверть больше, чем обязательных электроприборов

Итак, оптимальное количество розеток, которые предполагается устанавливать, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Превышение установки закладывается как раз для того, чтобы было куда включить редко используемую технику – электро-мясорубку, миксер или блендер. И при этом не понадобилось ничего отключать или тянуть удлинители.

Постоянно используемая на кухне техника относится к обязательным электроприборам
К обязательным электроприборам при наличии относятся:

• холодильник;
• плита электрическая или газовая с электророзжигом;
• телевизор;
• посудомоечная машина;
• вытяжка;
• микроволновая печь.

В некоторых случаях к ним же можно отнести электрочайник или иную мелкую технику, которая используется в данном доме ежедневно. Исходя из того, сколько нужно выключателей и розеток, далее делается проект схема электрики в кухне.

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.

А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам. Вытяжка

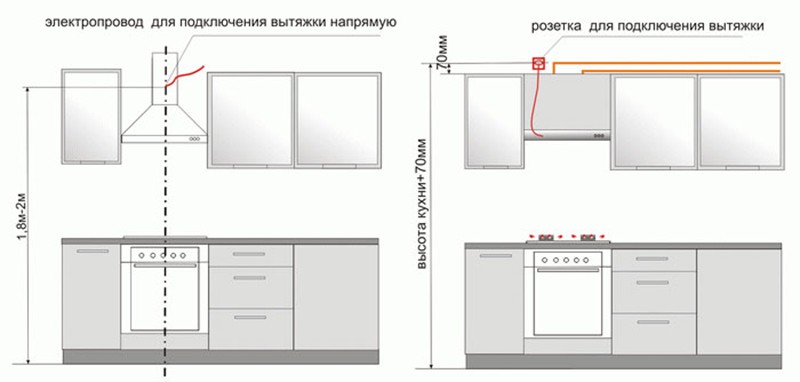

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

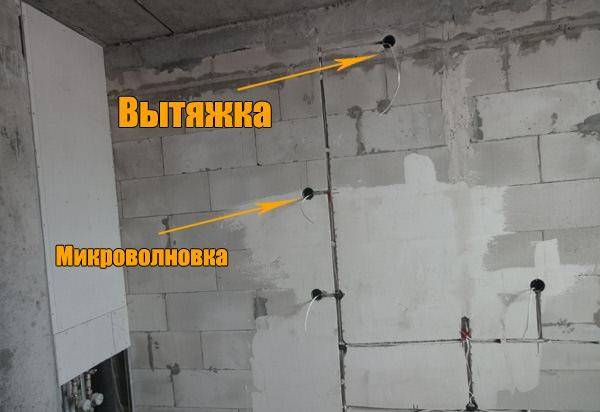

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

• Электропроводка на кухне своими руками
• Базовые правила подключения кухонной техники к электросети

Размещение и группировка розеток

Где разместить розетки на кухне

Вопрос, где на кухне делать розетки, не менее актуален. Ведь правильное размещение этих электроустановочных аппаратов обеспечит максимальный комфорт при их эксплуатации и значительно сократит риски, связанные с их использованием.

Выбор расположения розеток на кухне

• Согласно п.6.6.30 ПУЭ, розетки следует располагать в местах, удобных для их обслуживания в зависимости от интерьера и назначения помещения. Это является основным правилом расположения розеток.
• Исключение из этого правила составляет только расположение розеток под и над мойками, в шкафах и других неудобных местах. При этом, согласно п.12.30 ВСН 59 – 88, расстояние до заземленных частей и трубопроводов не имеет значения.
• Также следует помнить, что, согласно п. 7.1.50 ПУЭ, розетки и выключатели должны располагаться не меньше чем в 50 см от газопроводов. Дабы в случае повреждения газопровода или розетки это не привело к пожару.
• ПУЭ разрешает размещать розетки в специальных плинтусах, а также в стационарных нишах внутри кухонной мебели. При этом закладные коробки для такого вида электроустановочного оборудования должны соответствовать нормам противопожарной безопасности.
• Исходя из всего этого, на какой высоте делать розетки на кухне, зависит только от ваших пожеланий. Обычно для этого используют высоту около 30 см от пола. Но это не является нормой. Например, розетку для вытяжки целесообразно разместить на высоте 1,5-2 метра над полом, дабы провода не портили интерьер помещения, спускаясь с потолка через всю стену.

Группировка розеток для кухни

Перед тем, как на кухне установить розетки, вам придется решить еще один вопрос. Это их распределение на группы. Они формируются, исходя нагрузки каждой отдельной розетки и всей группы в целом. Но здесь есть и определенные нюансы.

Вариант группировки розеток на кухне

Итак:

• Согласно п.7.2 ВСН 59 – 88, розетки разрешается подключать как с смешанной группе, откуда питаются освещение и розетки, так и с раздельного питания с учетом нагрузок. Данный пункт рекомендует совмещать розетки и освещение в прихожей и кухне в одну группу, а для остальных комнат применять другую группу.
• Но для большинства современных кухонь, насыщенных разнообразными электрическими устройствами, одной группы зачастую недостаточно. Поэтому чаще всего приходится организовывать одну или две розеточных группы и одну смешанную. И правильное распределение по группам иногда позволяет решить многие задачи.
• Прежде всего следует помнить, что для мощных потребителей электроэнергии целесообразно организовывать отдельную группу. К таким можно отнести разнообразные электрические нагреватели и электрические печи.
• А вот при распределении розеточных групп своими руками советуем вам создать одну группу с ответственными электроприемниками. К ней можно отнести холодильник, морозильную камеру, электрокотел и другие приборы, обесточение которых крайне нежелательно. Благодаря такому объединению, вы сможете обесточить весь дом или квартиру на время длительного отсутствия, а эти электроприборы оставить в работе.
• К смешанной группе лучше всего подключить розетки для временных электроприемников. Ведь зачастую они имеют небольшой номинальный ток, но их достаточно много. В то же время они наиболее часто подвержены поломкам вследствие их частого использования. И их доступность вы по достоинству оцените во время ремонта.
• Но все эти советы носят лишь рекомендательный характер. И как сделать розетки на кухне — зависит только от вас и ваших условий.

Начало начал

Планировать расположение розеток на кухне надо не тогда, когда ремонт закончен и начинается расстановка мебели и подключение плиты и холодильника. Выбирать место под розетки в идеале надо еще на этапе планирования ремонта кухни. Проект комнаты и общий дизайн интерьера тесно связан с вопросом, где разместить розетки, так как они должны быть там, где будет стоять техника. И штробить стены под проводку, проводить разводку и устанавливать розетки надо до чистовой отделки помещения, а не после того, как наклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого электроприбора

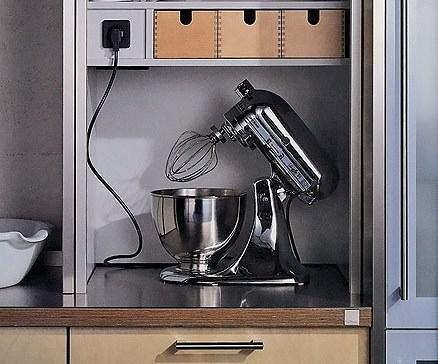

Над столешницей розетки нужны для дополнительных электроприборов

Поэтому перед работами надо сделать план, где отметить места установки розеток, выключатели, где будет стоять мебель и техника.

В первую очередь придется определить, где поставить:

• холодильник;
• посудомоечную машину;
• плиту;
• вытяжку;
• микроволновую печь;
• мелкую бытовую технику типа чайника, мультиварки, хлебопечи и так далее;
• телевизор.

Исходя из этого и определяется количество необходимых розеток и места их размещения.

Количество и расположение розеток определяется после составления подробного проекта кухни

Основные принципы размещения кухонных розеток

Не стоит игнорировать следующие правила.

• В приборах, состоящих из ряда гнезд, имеется разрешенная единая мощность. Данный коэффициент обязателен при подборе техники. Приборы, потребляющие много электричества, не подсоединяйте к одной розетке.
• Чтобы правильно провести проводку, кухня делится на зоны. Для обеспечения безопасности единая вычисленная мощь удваивается с целью формирования рационального резерва.
• Технику, имеющую металлический корпус, заземляйте и подключайте к автоматическим выключателям, а также УЗО. Электророзетки для габаритных приборов располагаются в двадцати сантиметрах сбоку от них.
• Если розетка располагается в рабочей зоне, ее устанавливают в месте, где нет жидкости и брызг жира.
• Если около электроточек проходят жилищные коммуникации, применяйте при установке уплотнители из резины, а приборы используйте с крышками. Это не допустит замыкания, если возникнет аварийная ситуация.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Чтобы правильно рассчитать число рабочей техники, необходимо разбираться в маркировке техники. Если имеется надпись 10А, подключается техника мощностью 2,2 кВт, а если 16А, то 3,5 кВт.

Первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Правила разводки

Перед монтажом выполняется проверка существующей проводки, расчёт мощности всех эксплуатируемых энергозависимых бытовых приборов, приобретение кабелей и розеток, а также создание типовой схемы подключения. Только после того, как будут подготовлены все материалы и приобретен кабель, можно приступать к непосредственной электрической разводке в кухне.

Проводка на кухне

На этом этапе требуется соблюдать определенные правила:

установка единственной распределительной коробки предполагает использование только трехжильного провода с сечением 4,0 мм2 или более;
важно контролировать выполнение разметки и последующее штробление стен;
прокладка электрического провода осуществляется в специальной пластиковой трубе;
фиксация выполняется при помощи специальных пластиковых дюбель-скоб;
желательна установка розеток, рассчитанных на 16 А, имеющих керамические вставки;
подключение проводки производится к установленным стационарным электрическим разъёмам.

На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва. После тестирования производится заделка штроб штукатурным составом.

Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.

В какой момент нужно готовить схему размещения розеток на кухне?

Чем раньше вы определитесь с точками размещения розеток и выключателей, тем лучше. Если речь идет о строящемся частном доме — розетки обычно отмечают на этапе его проектирования. Если в вашем распоряжении новая квартира, то лучший момент – сразу после утверждения плана кухонного гарнитура.

Заказывая мебель на фабрике, имейте в виду, что менеджер должен предоставить вам план со всеми размерами и точными местами расположения кухонной техники.

Некоторые салоны идут навстречу своим клиентам и предлагают схему рекомендованных точек размещения розеток. Но все же будет лучше, если вы продумаете ее сами.

Розетки на кухне: расположение и этапы самостоятельного монтажа

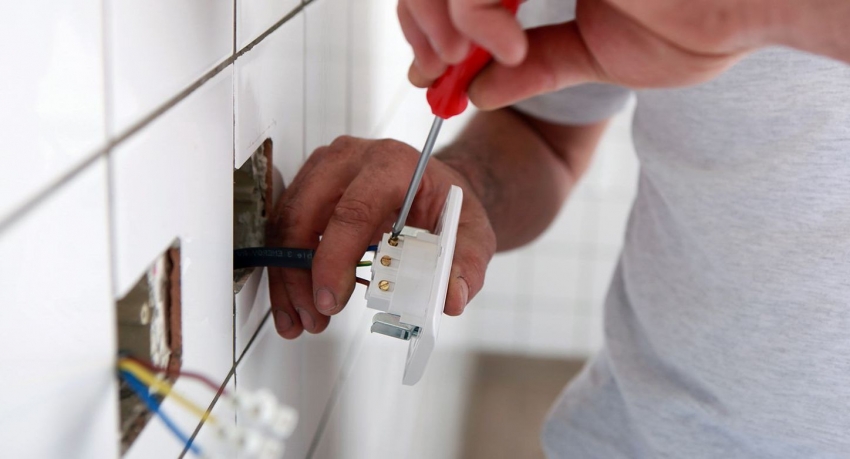

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

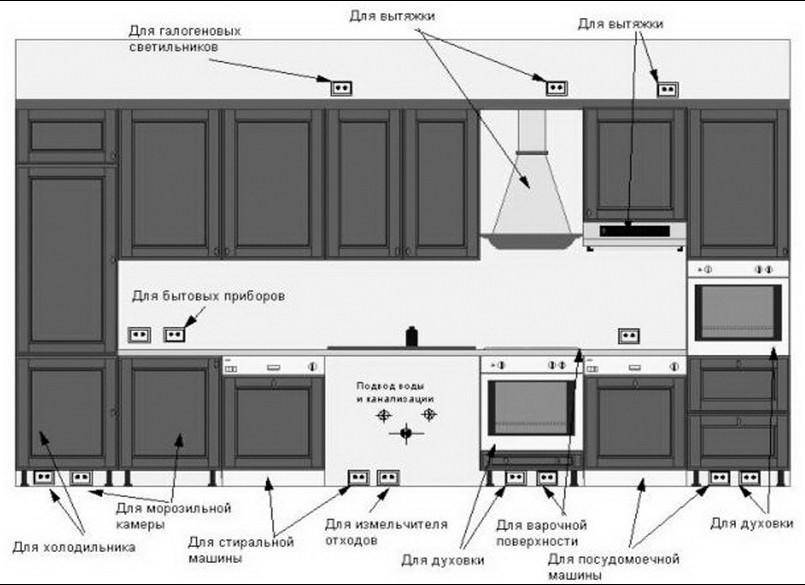

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Дизайн розеток и выключателей

Скрыть все розетки и выключатели просто невозможно, да и вряд ли будет удобно. Поэтому они должны соответствовать стилю интерьера.

В дизайне кухни розетки и выключатели могут стать дополнением или акцентом. К примеру, черные розетки будут эффектно смотреться на белоснежных стенах, гармонируя с черным полом или мебелью.

Выключатели и розетки с двойной двухцветной рамкой еще одна возможность дополнить цветовую гамму комнаты. А стильные, дизайнерские модели станут ее украшением.

Давайте пройдемся по самым известным направлениям и рассмотрим наиболее соответствующие варианты.

Для классики, ампира, рококо и других возвышенных стилей подойдут рамки под золото, серебро, дерево, керамику, с росписью, стразами, орнаментом, из латуни или меди. Двухцветные модели клавишных, а, если хотите кнопочных выключателей дополнят цветовую гамму интерьера.

Хай-теку и минимализму подойдут розетки с хромированной рамкой, из закаленного или матового стекла, алюминия и сенсорные выключатели. Приветствуются разноцветные рамки.

Стилю лофт будут соответствовать металлические и цветные стеклянные рамки с отголосками производственной отделки, возможно шнуровые или рычажные выключатели.

Железный поворотный выключатель в стеклянном, расписном корпусе на деревянной рамке идеальный вариант для кантри.Стилям, предполагающим использование натуральных материалов, предлагаются рамки из кожи или дерева.

Настоящим произведением искусств можно назвать экодизайн розеток и выключателей с участием мхов, лишайников и цветов.Зеркальная, серебристая или золотистая рамка отлично подойдет стилю арт-деко.

Впрочем, если хотите, выключатели и розетки будут сливаться со стеной, не привлекая особенного внимания.

Выключатели и розетки в стилях шебби-шик и ретро характеризуются большими формами и нейтральными расцветками. Выключатели, само собой, поворотные или рычажные.

Под этно-стиль можно подобрать модели из светлой или темной древесины, гармонирующие с мебелью или предметами декора.

На этом, пожалуй, мы будем прощаться. Пусть ваш ремонт будет удобным и долговечным!

А на десерт мы предлагаем вам оценить удачные варианты того, как выглядят розетки и выключатели для кухонь, оформленных в популярных стилях интерьера.

Розетки для стационарной техники

Для некоторых видов кухонной техники есть свои нюансы подключения. Так различные модели духового шкафа, варочной панели и вытяжки могут подключаться по-разному – напрямую к проводу или через розетку. Именно поэтому лучше заранее знать модель бытовых приборов, чтобы понимать, надо ли вам делать розетку или просто оставить запас провода для прямого вывода.

Примерный план размещения розеток на кухне показан на схеме ниже.

Учитывайте, что для варочной панели большой мощности может понадобиться силовая, а не обычная розетка.

И никогда не располагайте розетки над варочной поверхностью. Это опасно, может привести к замыканию электропроводки или ожогам рук.

Если на кухне предполагается установка встраиваемого духового шкафа, то помните, что располагать розетки за ним нельзя, они будут мешать встать прибору на всю глубину гарнитура. Это правило распространяется на любую встраиваемую технику, розетки для которой обычно устанавливаются на 15-20 см левее или правее прибора на стене за соседними шкафчиками с распашными дверцами. Для этого случая в задней стенке шкафов вырезается отверстие для легкого доступа к розеткам.

Если конструкция гарнитура не предусматривает тумбы с дверцами рядом с прибором, тогда выводите розетки вниз под технику на высоту не менее 5-7 см и не более 15 см от чистового пола. И обязательно обеспечьте свободный доступ к розеткам.

Поговорим о вытяжке. Розетку для её подключения, если такая предусмотрена, можно установить несколькими вариантами:

рядом с вытяжкой на видном месте,

если позволяет конструкция, спрятав за короб, в котором идет гофрированная вентиляционная труба,

разместив на стене за кухонным фасадом, внутри которого находится вытяжка,

расположив над верхним рядом кухонных шкафчиков.

Высота вывода провода для прямого подключения вытяжки или для её розетки показана на картинке:

Как и для любой встраиваемой или вставляемой в гарнитур техники, для посудомоечной машины розетку следует установить под ней примерно в 10 см над полом или сбоку от неё в соседнем шкафу. Розетка для посудомойки, расположенная под ней, обязательно должна быть с высокой степенью влагозащиты.

Холодильник – тот вид прибора, под который может понадобиться две, а не одна розетка, так как морозилка в отдельных моделях холодильников требует индивидуального подключения.

Производители холодильников рекомендуют устанавливать розетку для этого прибора за ним в нижней части стены. Это допустимо, но в случаях отключения холодильника, например, для разморозки или мойки вам придется отодвигать его от стены. Лучше расположите розетку в более доступном для вас месте.

Прежде чем ставить розетку для стиральной машины сразу за ней, убедитесь, что машинка легко встанет под столешницу, оставив место для соединения вилки с розеткой. Если стиральная машина имеет глубину до 50 см, то смело монтируйте розетку за ней, стандартный размер кухонных столешниц это позволяет. В остальных случаях сопоставьте все размеры. И не забудьте, что, как и в случае с холодильником, при необходимости отключения-включения, лучше вывести розетку в место с легким доступом.

Стиральная и посудомоечная машины, чаще всего, устанавливаются рядом с раковиной. Согласно строительным нормативным документам размещать розетки над раковиной или под ней запрещается. Вода и электричество должны стоять в сторонке друг от друга и желательно на расстоянии не менее 50 см. Если уж так получилось, что близко от мойки оказались розетки, то позаботьтесь, чтобы они имели влагозащищенный корпус.

Микроволновка и телевизор также относятся к стационарным приборам. Планируйте заранее, где они будут находиться и выводите в нужные места розетки.

Какие розетки лучше использовать?

Выбор розеток зависит не только от дизайна и планировки кухни, но и от особенностей их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты – с силиконовыми мембранами (IP 44), оберегающими контакты в самой монтажной коробке. Такие изделия идут с крышками или шторками, благодаря которым мусор и брызги не попадают внутрь. Обычные накладные розетки применяются редко.

Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант – накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.

Встроенные в столешницу изделия отлично смотрятся и практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.

На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.
