Розетки на кухне: инструкция, как и где расположить розетки

Рассчитываем количество розеток

Понятно, что все сразу электроприборы на кухне вы включать не будете, поэтому для каждого агрегата не нужна отдельная розетка. Но если их поставить недостаточное количество, то придется пользоваться тройниками или удлинителями. Итак, давайте посчитаем, сколько гнезд понадобится и сколько групп розеток, нужны ли будут отдельные линии и сколько.

• Холодильник – отдельная розетка.
• Электрическая духовка и плита – отдельная линия.
• Вытяжка – отдельная розетка.
• Посудомоечная и стиральная машина на кухне. Для них можно сделать одну линию, если вы не планируете пользоваться обеими машинами одновременно.
• Телевизор.
• СВЧ печь.
• Отдельная розетка для подключения ноутбука или планшета.
• Мелкие бытовые приборы.
• Пара запасных розеток.

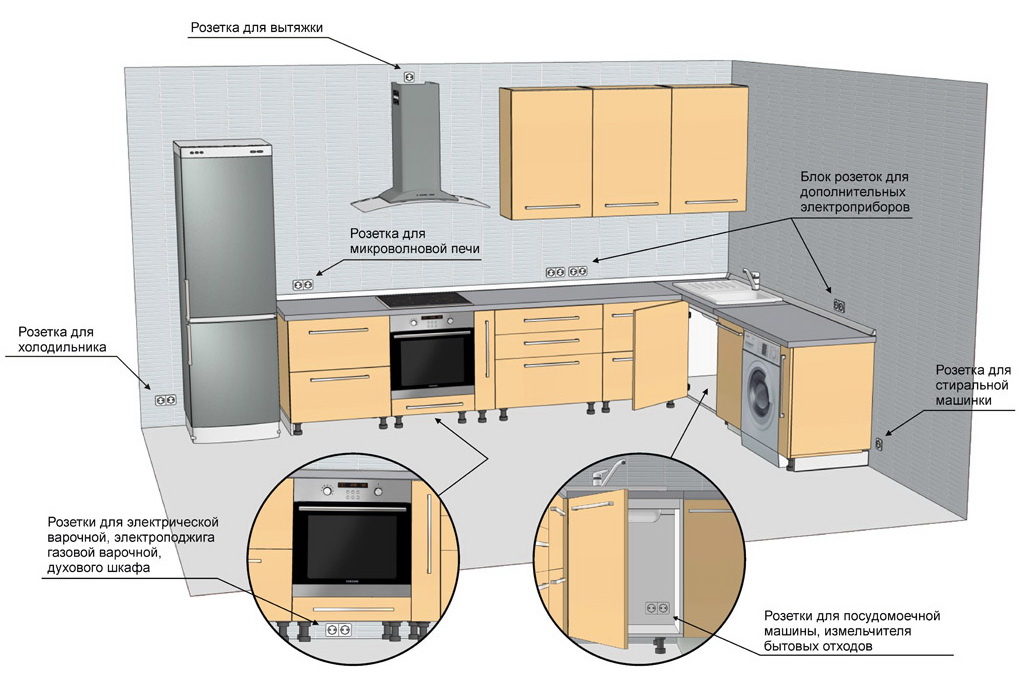

Один из вариантов размещения розеток на кухне

У нас получилось около 10 розеток. Вы же варьируете их количество по своим потребностям. Но лучше установить больше розеток и разных (смотря, какие вилки у ваших приборов), чтобы не заморачиваться с тройниками и не портить интерьер кухни тянущимися и свисающими удлинителями.

Подсчитали количество необходимых розеток? Добавьте еще пару штук на всякий случай. Теперь можно подумать, где расположить розетки на кухне.
Определяем места для розеток на кухне

Для крупных и мощных бытовых приборов, таких как холодильник, электроплита или электродуховка, вытяжка, посудомоечная и стиральная машина розетки должны быть расположены непосредственно возле них. Поэтому сначала четко определяем места размещения бытовой техники (визуально), а затем устанавливаем под них розетки. Не забываем о технике безопасно и устанавливаем розетки подальше от плиты и кухонной раковины.

Для остальных агрегатов расположение розеток на кухне будет там, где мы предположительно будем ими пользоваться.

• Непременно должно быть пару гнезд над рабочей поверхностью, чтобы можно было подключить кухонный комбайн, блендер, миксер или просто электрозажигалку, лампу.
• Обеденная зона. Здесь вы сможете включить ноутбук или поставить телефон на зарядку.
• Телевизор – главное украшение каждой комнаты и кухня тут не исключение. Где вы его установите? Скорее всего, на стеновом кронштейне. Пометьте, что и в этом месте вам понадобится розетка.

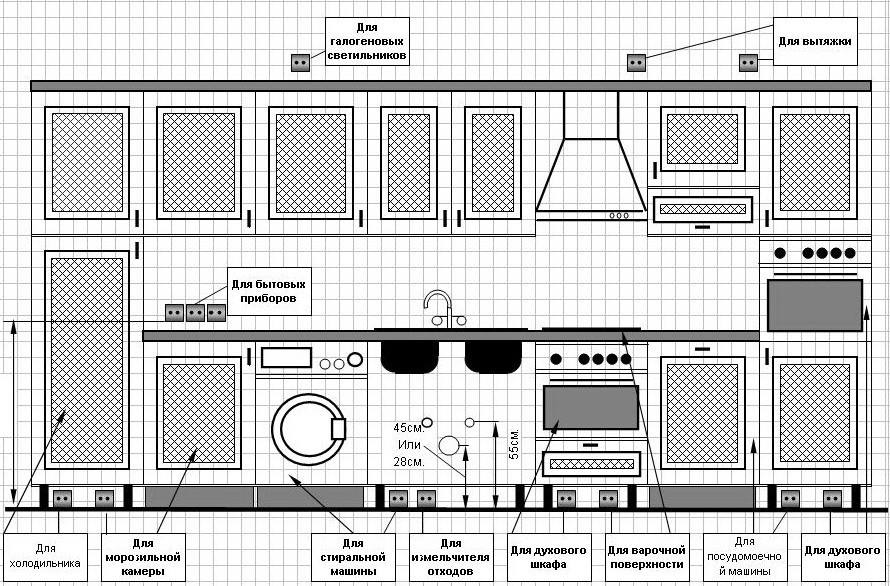

Еще один из вариантов размещения розеток на кухне

Подробнее по освещению кухни читайте в статье «Светодиодная лента на кухне».

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

• угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
• выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
• встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

• вытяжка;
• плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
• крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
• мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Выдвижные и поворотные розетки

Очень красиво выглядят и удобны в использовании – просто достать и легко спрятать, когда они не нужны. Они представляют собой подобие компьютерного сетевого фильтра который спрятанный в тубусе. Основной механизм встроенный в поверхность столешницы, а если надо что-то включить, то стоит только нажать на клавишу и уже есть куда подсоединить штепсель.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь минусов у них может быть не меньше чем преимуществ:

• Надо четко продумать как расположить розетки на кухне – такие модели занимают место в шкафах – сам тубус где-то надо установить и не факт, что в будущем это отобранное у шкафа пространство не сможет понадобиться.
• Провода к основанию устройства надо будет опять-таки заводить внутрь шкафов, что усложняет а) монтаж, б) перемещение этих шкафов в случае необходимости.
• Чем сложнее конструкция, тем больше шансов у нее сломаться – чтобы не переживать по этому поводу надо выбирать очень качественный встраиваемый блок розеток, стоимость которого будет на порядок выше стандартного.
• Устойчивость и вредные привычки. Когда в открытом виде устройство поднято над столешницей, то его устойчивость снижается, плюс ко всему, установленный тубус может шататься. К этому также надо добавить неискоренимую привычку выдергивать вилку из розетки за шнур. Даже если придерживать основание при вынимании штепселя, то все равно весь сделанный блок будет расшатываться, ведь у качественных розеток плотные подпружиненные контакты, благодаря которым они хорошо проводят электрический ток.
• В случае поломки может быть проблематичным поиск и монтаж нового устройства.

Разумеется, при покупке качественной подъемной розетки и надлежащего за ней ухода, она прослужит не меньше обычной. Но если хоть один пункт из перечисленных заставляет задуматься, то более правильное решение все-таки сделать розетки на кухне стандартными.

Схема размещения розеток на кухне

При установке новой кухонной мебели можно применять для работы готовую профессиональную схему. При отсутствии чертежа необходимо продумать план в соответствии с параметрами пространства.

При оформлении схемы расположения розеток на кухне учитываются размеры и конфигурация гарнитура. Составляется подробный чертеж мебели с параметрами, в том числе и мелких элементов (ящиков, полок), для точного плана источников электроснабжения под бытовую технику. Разметка начинается с крупных и встроенных приборов, которые не планируется перемещать. Следующим этапом отмечаются розетки от средних и компактных устройств; на чертеже указываются высота, габариты мест подключения.

План размещения электроприборов для безопасной эксплуатации регламентируется нормативной документацией. Стандарты расположения розеток описаны в ГОСТах 7396.1-89, 7397.0-89, 8594-80, данных из СНиП 3.05.06-85.

Основные требования регламентируют высоту установки розеток не более 2 м в высоту от напольного покрытия. Электроприборы размещаются на расстоянии не больше 1 м от разъема.

Согласно правилам техники безопасности, расположение розеток на кухне должно быть на достаточном расстоянии от пара и водных брызг, смен температурных режимов.

Проект и схема зависят от типа розеток, которые выпускают:

• накладными;
• угловыми;
• выдвижными;
• встраиваемыми (скрытыми).

Элементы накладного типа стандартные, оптимальны для подключения проводок открытого типа. Конструкции просты в установке, однако для кухонных помещений не являются самыми гармоничными.

Угловые конструкции для электропитания популярны в кухонных пространствах, т.к. функциональны, эргономичны. Элементы располагаются на стыках стеновых панелей либо стен и подвесных стеллажей. Разъемы для угловых зон могут быть одинарными либо состоящими из нескольких частей (модульными), позволяющими эффективно задействовать свободное пространство. Установка конструкций стандартная.

Изделия выдвижного типа являются усовершенствованными, применяются в качестве альтернативного варианта удлинителей. Подходят для единовременного подсоединения нескольких приборов бытовой техники. Конструкции часто скрыты внутри шкафов, столешниц и защищены от попадания воды, пыли, грязи.

Приборы встраиваемого типа популярны в современных интерьерах, эстетичны, позволяют эффективно использовать пространство. Блоки устанавливают в столешницы, шкафы, стеновые панели. Конструкции скрыты, при необходимости выдвигаются.

Помимо стандартных систем в просторных кухонных блоках, существует потребность в дополнительных розетках под выходы для видео- и аудиоприборов, гаджетов.

Выдвижные встраиваемые блоки розеток

Этот тип блоков розеток появился не так давно и пока не пользуется большой популярностью. По мнению пользователей, минусов здесь намного больше, чем плюсов.

По конструкции встроенные блоки бывают горизонтальными и вертикальными, имеют выдвижной пружинный механизм и кнопку верхней крышки. По сути, это надставка, которая убирается под столешницу. Для его питания нужна дополнительная отдельная розетка.

Преимущества:

• скрытый, не нарушающий внешний вид кухонного фартука;
• необычный современный дизайн;
• простая установка.

Минусы:

• занимают полезную площадь под столешницей или в верхнем шкафчике; в этом месте нельзя установить ящик;
• недостаточная герметичность, риск попадания жидкости со столешницы (многие модели предназначены только для сухих помещений);
• часто используемый выдвижной механизм недолговечен;
• не используется для крупной стационарной бытовой техники;
• для вертикальных моделей при вытаскивании штекера нужно придерживать блок рукой (иначе усилие «рычага» со временем приведет к деформации места вставки);
• высокая цена.

Типы проводки

Считайте себя счастливчиком, если в вашем доме протянута трехфазная сеть. Это бывает в тех случаях, когда в квартирах установлены электрические плиты, вместо газовых. С такой электросетью вы можете не беспокоиться за исправную работу бытовой техники – напряжения хватит на все приборы (даже включенные одновременно).

Если же в вашей квартире однофазная сеть, то вам придется пожертвовать некоторыми потребностями и удобствами. Посудите сами, если напряжение однофазной сети 50А, то максимальная мощность вашей электросети – 50А × 220В = 11 кВт. А трехфазная сеть в три раза увеличивает мощность.

Дополнительная информация – Сколько розеток нужно на кухне: расчет согласно бытовым приборам.

Особенности использования кухонных розеток

Количество точек подключения электричества зависит от размера кухонного помещения и функции, которую оно будет выполнять. В очень маленьких кухнях трудно разместить большое количество бытовой техники.

Однако в больших помещениях есть большой простор для фантазии и желаний владельца дома.

Производители электрических розеток предлагают стильные встроенные решения для кухонь, которые экономно используют пространство

Независимо от того, насколько велика или мала ваша кухня, сколько у вас электроприборов и сколько у вас розеток, есть несколько общих моментов, по которым вы должны убедиться, что у вас лучшие розетки для вашей кухни

• безопасность использования;
• Они должны быть легко доступны;
• Качественная установка.

Помните, что приготовление пищи повышает уровень влажности, а всевозможные мощные электроприборы создают большую нагрузку на электрическую систему

Поэтому важно, чтобы все розетки, установленные на кухне, соответствовали нормам безопасности

Чтобы защитить себя и свою семью от опасности, разместите дополнительные розетки на кухне дальше от раковины и плиты

Во-первых, их нельзя размещать над плитой и раковиной

Это важное правило при планировании и выборе мебельного гарнитура. Если в вашей кухне была проведена масштабная перепланировка и розетка находится над плитой, то ее обязательно нужно перенести

Вы не хотите подвергать свою жизнь опасности и надеяться, что все как-нибудь обойдется.

Во-вторых, если у вас есть электрические точки для подключения кухонных приборов и устройств, спрятанные под мойкой, то в идеале они должны быть расположены над сифоном. Степень защиты таких розеток от влаги должна быть не менее IP44.

В-третьих, если в квартире/доме проживают маленькие дети, этот факт следует принять во внимание. Лучше приобрести специальные розетки со шторками и другими опциями защиты от детей

Также важно, чтобы розетки находились выше роста детей. Кухонная розетка, спрятанная в столешнице, может надежно скрываться от любопытных глаз ребенка

Он не виден с высоты, превышающей рост ребенка

Кухонная розетка, спрятанная в столешнице, может надежно скрываться от любопытных глаз ребенка. Он не виден с высоты, превышающей рост ребенка.

В-третьих, независимо от того, была ли розетка установлена профессиональным электриком или вы выполнили работу самостоятельно, при подключении/отключении приборов ничего не должно дребезжать, искрить или пахнуть горелой пластмассой.

В-четвертых, для каждого мощного электроприбора следует предусмотреть отдельную линию и точку подключения.

Как правильно расположить один или несколько источников питания: нормативы

Практически для всех предметов на кухне существуют свои нормативы.

Бытовые приборы должны находиться в зоне не более 1 метра от источника питания. Розетка должна быть установлена в пределах досягаемости.
Розетки, выключатели должны быть установлены так, чтобы на них не попадала влага.
Максимальная высота над плинтусом не должна превышать 2 м

Внимание
Информацию по всем нормативам можно найти в документах: ГОСТ 7397.0–89, 7396.1–89, 8594-80, СНиП 3.05.06–85.

Правила и схема расположения

Как составить подробную схему расположения розеток:

Посчитать поштучно электрические бытовые приборы, суммировать их общее потребление энергии в Квт. При подсчёте нужно оставить запас, который может понадобиться при подключении новой бытовой техники. Полученное значение учитывают при прокладке основного кабеля на кухню.
Начертить на бумаге расположение мебели, бытовых приборов по стенам. Сделать «развёртку» площади так, чтобы в одной проекции были видны все предметы интерьера, бытовая техника.
Отметить точку входа силового кабеля на кухню.
Создать группы розеток, которые будут располагаться в отдельных зонах

Важно не забыть про единичные выводы питания, если есть. Например, на рабочую зону и фартук — одна группа из 3–4 штук, на вытяжку и холодильник — по одной под потолок и над плинтусом

Для каждой кухни составляют свою схему.
Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее.
Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе.
Посчитать количество проводов и комплектующих.

Важно
Лучше всего составлять схему с размерами на миллиметровой бумаге, используя линейку, или воспользоваться ПО для компьютера. Например, программой AutoCAD.

На какой высоте их сделать?

Мастера-электрики различают два варианта установки по высоте:

1. Европейский — в 30 см от пола.
2. Советский стандарт — на уровне пояса человека, примерно на 90 см от пола.

Какой провести кабель?

Различают два вида кабеля:

1. для скрытой проводки;
2. для внешней.

При выборе кабелей для кухни нужно руководствоваться несколькими правилами:

1. Для одного или нескольких источников питания выбирают провода с минимальным сечением кабеля 2,5 кв. мм (медная проводка). Это провода марки ВВГ либо ВВГнг. Второй кабель имеет большую степень защиты по пожарной безопасности.
2. Для электрической печи подбирают больший провод, который выдержит нагрузку до 7 Квт. Обычно такими показателями обладают медные провода сечением до 4 кв. мм.

Внимание
Важно помнить, как грамотно развести кабель. При проектировании разводки проводов учитывайте распределительные коробки, через которые будет проходить коммутация кабелей.

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

Сколько их нужно и где лучше установить

Количество розеток на кухне рассчитывается по тому, сколько будет использовано бытовой техники, т.к. они размещаются рядом с местами для её установки (если речь идёт о стационарном оборудовании). Например, если это розетка под телевизор, холодильник, стиральную или посудомоечную машину, а также под СВЧ-печь (микроволновку) и вытяжку. При перечисленном наборе оборудования уже нужно устанавливать на кухне 6 розеток плюс те, которые установят под мелкую технику.

Для подвижной кухонной техники нужно устанавливать розетки над рабочей поверхностью. Для этого обсуждают с хозяйкой кухни, где их расположить и где она чаще работает.

В принципе расположение электроустановочных изделий на кухне зависит и от планировки комнаты и от того, где хозяйка больше работает. Например, для подключения большого кухонного комбайна предусматривают место у стола.

Важно! Не забудьте позаботится о подключении плиты, ведь даже в газовых плитах обычно есть электророзжиг и подсветка. Розетку для кухонной плиты лучше расположить ниже её уровня

Где нельзя ставить:

Около мойки. Над печкой, лучше слегка ниже уровня её поверхности или в стороне, чтобы исключить попадание брызг и жара. В труднодоступных местах. Всегда можно найти место для установки, даже если вы хотите скрыть его от глаз

Важно иметь возможность в любой момент обесточить оборудование на кухне

Также можно устанавливать за тумбочками, если сделать вырезы или если у них отсутствует задняя стенка, а также под верхними шкафами – так вы дополнительно защитите электроустановочные изделия от негативного воздействия окружающей среды.

Под встраиваемую технику розетки устанавливают прямо за приборами, но тогда затруднительно их отключать. В таком случае можете её установить в рядом стоящем шкафчике, тумбочке или над столом.

Важно! Не забудьте установить розетку у окна – вам будет удобно заряжать смартфон положив его на подоконник. О том, как установить розетку в откосе окна, мы рассказывали в отдельной статье

Иногда на кухне их устанавливают под потолком, на расстоянии 20-30 сантиметров для вытяжки и подключения светильников.

Вывод: Количество розеток должно быть равно количеству бытовой техники плюс 2-3 штуки на всякий случай.

На видео ниже наглядно разобрана схема электропроводки на кухне и места размещения электрической фурнитуры:
