Розетки на кухне – инструкция со схемами правильного расположения на кухне

Правила разводки

Перед монтажом выполняется проверка существующей проводки, расчёт мощности всех эксплуатируемых энергозависимых бытовых приборов, приобретение кабелей и розеток, а также создание типовой схемы подключения. Только после того, как будут подготовлены все материалы и приобретен кабель, можно приступать к непосредственной электрической разводке в кухне.

Проводка на кухне

На этом этапе требуется соблюдать определенные правила:

установка единственной распределительной коробки предполагает использование только трехжильного провода с сечением 4,0 мм2 или более;
важно контролировать выполнение разметки и последующее штробление стен;
прокладка электрического провода осуществляется в специальной пластиковой трубе;
фиксация выполняется при помощи специальных пластиковых дюбель-скоб;
желательна установка розеток, рассчитанных на 16 А, имеющих керамические вставки;
подключение проводки производится к установленным стационарным электрическим разъёмам.

На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва. После тестирования производится заделка штроб штукатурным составом.

Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.

Разновидности моделей

Производители выпускают 4 вида изделий, обладающих индивидуальными преимуществами. Перечень моделей, которыми можно оснастить кухню:

1. Встроенные. Подобные точки монтируют в стены. Они обеспечивают повышенную электробезопасность, обладают привлекательным внешним видом и надежным креплением. Существуют также устройства, которые устанавливают в столешницу, а эксплуатируют их путем открывания мебели и поднятия защитной панели.
2. Выдвижные. Эта категория изделий наиболее востребованная, поскольку коробки встраивают в столешницу таким образом, чтобы при нажатии на специальную кнопку в кухонной мебели происходило вертикальное открывание розеточной конструкции.
3. Накладные. Их устанавливают за несколько минут, а сам процесс работы настолько легкий, что с ним справится даже новичок. Обычно применяют такие модели для электропроводки открытого типа.
4. Переносные. Это обыкновенный удлинитель или переноска. Изделие может быть оснащено как одной, так и несколькими розетками. Длинный провод обеспечивает подключение приборов в любом месте помещения.

Как распределить мощность

Следует дифференцировать кухонную технику по потребляемой мощности и интенсивности эксплуатации. Для подключения мелких бытовых приборов достаточно зарезервировать 4 розетки, которые могут быть совмещенными. Крупная техника, как правило, работает от сети постоянно.

Для выбора правильных розеток можно снова применить несложную формулу: мощность устройства разделить на 220.Получаем силу тока, на которую рассчитана розетка. Как выбрать блендер измельчитель для кухни читайте по этой ссылке.

Средняя мощность бытовых приборов:

• Электроплита 1,5-5 кВт
• Варочная поверхность 5,5-8,0 кВт
• Холодильник 200-600 Вт
• Духовка 1-3 кВт
• Вытяжка для плиты 100-300 Вт
• Микроволновка 1,5- кВт
• Посудомоечная машина 2-2,5 кВт
• Телевизор 200-400 Вт
• Электрочайник 1-2 кВт

Схема планировки кухонной электропроводки

Скрытый и встроенный способ

Самый надежный способ монтажа электропроводки — скрытым способом в штробах на стене. Основные требования:

• кабель с двойной изоляцией;
• двух-трёхпроводная электропроводка с медными жилами;
• при трёхпроводном варианте гарантируется максимальная электробезопасность;
• двухжильный медный кабель для источников света.

Грамотная схема проводки предполагает наличие отдельных линий электропитания для таких устройств, как кухонная плита, силовые электроприборы (посудомоечная и стиральная машина), мелкая бытовая техника, электропроводка для освещения.

Скрытая проводка на кухне.

При подключении к электрощитку следует помнить о том, что автоматы защиты должны срабатывать при следующих показателях номинального тока:

• 32А — для электроплит и варочных панелей;
• 25А — посудомоечные машины и другие проточные водонагреватели;
• 16-25А — розетки;
• 10А — освещение.

Оптимальное сечение проводов для бытовой техники:

• для электрической варочной поверхности 4-6 мм;
• для духовки от 2,5 мм;
• для посудомоечной и стиральной машины от 2,5 мм.

Замена устаревшей алюминиевой проводки на медную очевидна. Причиной тому неизбежное окисление алюминиевых проводов, их большая хрупкость на изгибах. Медные провода с меньшим удельным сопротивлением способны эффективнее проводить ток.

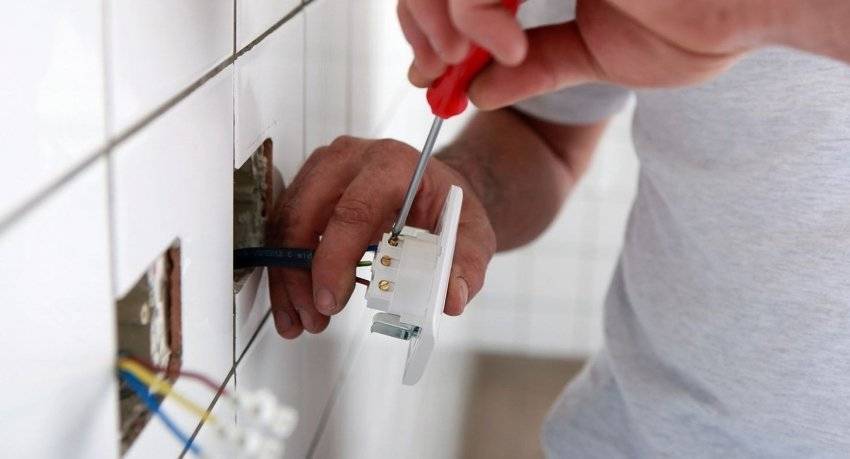

Как установить розетку в кафеле смотрите:

Схема и правила размещения розеток

Maleís hand writing in the document

Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т.д.) и от расстояний между разными предметами мебели и оборудования.

В плане дистанций и монтажа следует соблюдать нормативы:

• Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
• Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
• Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.

Для холодильника

Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.

Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

Для рабочей зоны над столешницей

Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.

Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

Для вытяжки

Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).

Для варочной панели и духовки/плиты

Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.

Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.

Для посудомоечной машины

Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству

Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с  водорозеткой. Все то же самое касается размещения гнезда для стиральной машины

Все то же самое касается размещения гнезда для стиральной машины.

Для подсветки

Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Правила электроснабжения кухни

Основные принципы пользования кухонной техникой – удобство и безопасность. Поэтому, чтобы вас не било током, чтобы для установки микроволновки не пришлось штробить уже отделанные стены, чтобы бытовые приборы не ломались из-за неправильного подключения, нужно знать требования к размещению и выбору розеток. И учитывать их при планировке пространства, расстановке мебели.

Чего делать нельзя

В нормативных документах четко расписано, каким должно быть расположение розеток на кухне, схема и высота их над полом и столешницей определяется в соответствии с этими требованиями. Но в этих документах прописаны и запреты, которые люди часто игнорируют, особенно если не хотят связываться с серьезным ремонтом и переделкой электропроводки перед обустройством новой кухни.

Некоторые ограничения на условия эксплуатации кухонной бытовой техники накладывают и их производители. Одно из них – недопущение подключения прибора к сети через сетевой разветвитель или удлинитель.

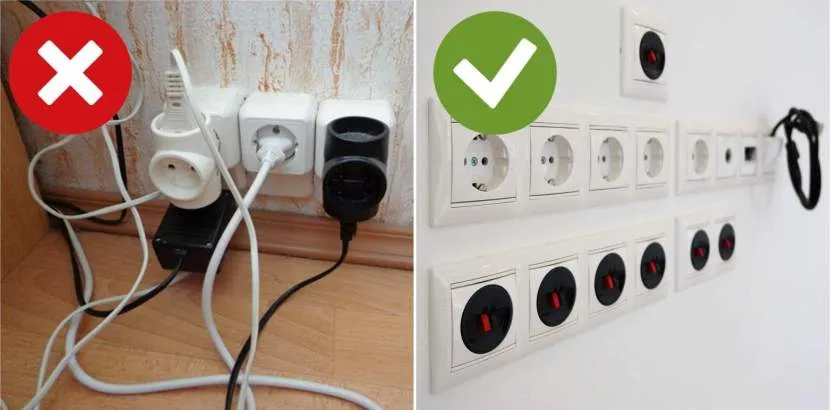

Включать несколько приборов в одну розетку через разветвитель нельзяИсточник idea-potolkov.ru

Такой запрет связан с увеличением нагрузки на электрическую сеть, которая может стать причиной короткого замыкания и даже пожара. А провода удлинителей не только придают помещению неряшливый вид, но и мешают уборке, создают травмоопасные ситуации.

Поэтому для кухни действует строгое правило: каждый электроприбор должен иметь свою индивидуальную точку подключения к сети.

Если же говорить о других запретах и ограничениях, то нужно запомнить следующие:

• розетки нельзя размещать под кухонной мойкой или над ней, так как при контакте с водой в случае поломки смесителя или протечки возможно короткое замыкание;

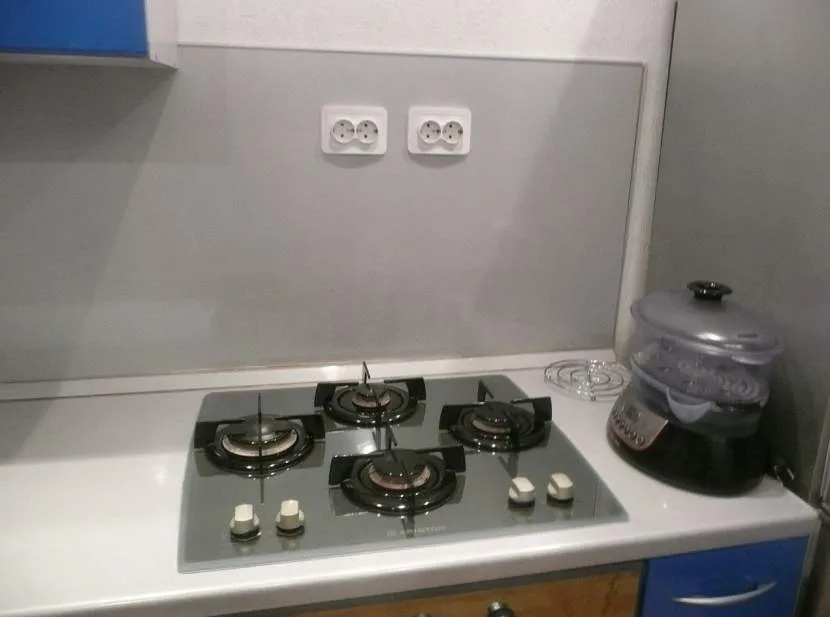

• высота розеток над столешницей не регламентируется, но расстояние от них до мокрой зоны (мойки) должно быть не менее 20-30 см;
• те же требования следует соблюдать и по отношению к плите или варочной поверхности для защиты розеток от брызг воды и жира;

Пользоваться этими розетками неудобно и небезопасноИсточник pro-dachnikov.com

• нельзя устанавливать розетки под стиральной или посудомоечной машиной, точку подключения стоит подбирать над ними или сбоку в соседнем шкафчике в пределах длины питающего шнура;
• розетки в рабочей зоне для подключения мелкой кухонной техники нельзя компоновать большими группами, максимум – по 4-5 штук, причем каждая группа должна подключаться к выделенной линии с устройством защитного отключения (УЗО).

Как выбирать розетки

Если следовать правилам, нет никакой необходимости выбирать для кухни розетки с высокой степенью защиты от влаги. Достаточно, если внутренняя часть изделий будет керамической, а внешняя панель гладкой для простоты очищения от жира и других кухонных загрязнений.

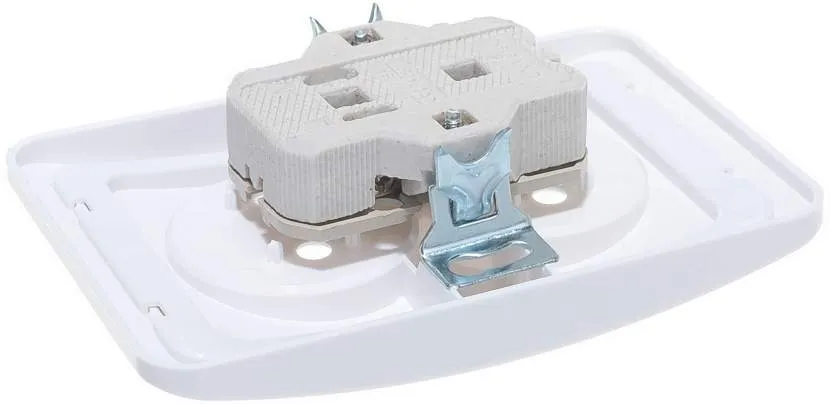

Розетка с керамическим механизмомИсточник ozone.ru

Эти электроустановочные изделия бывают накладными, встраиваемыми и модульными, и подбираются в зависимости от материала стен, условий монтажа, стиля интерьера, вида подключаемой техники.

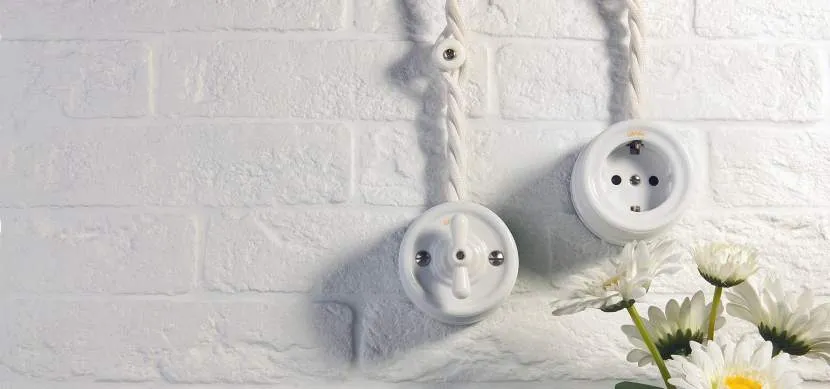

Накладные розетки.

Монтируются на поверхности стены, поэтому их корпус выступает за её плоскость и может мешать установке мебели. Используются преимущественно внутри шкафов, а также в тех случаях, когда нет возможности штробить стены для прокладки проводов и разрабатывать отверстия в них.

Накладные розетки с открытой проводкой уместны в ретро-интерьерахИсточник werkel-kupit.ru

Самый распространенный вид розеток на кухне для встраиваемой техники: лицевая панель располагается почти вровень с поверхностью стены и не мешает нормальной установке оборудования. Вписывается в любой интерьер, но отличается сложностью монтажа с устройством в стенах отверстий для заглубления рабочей части розетки.

Модульные розетки.

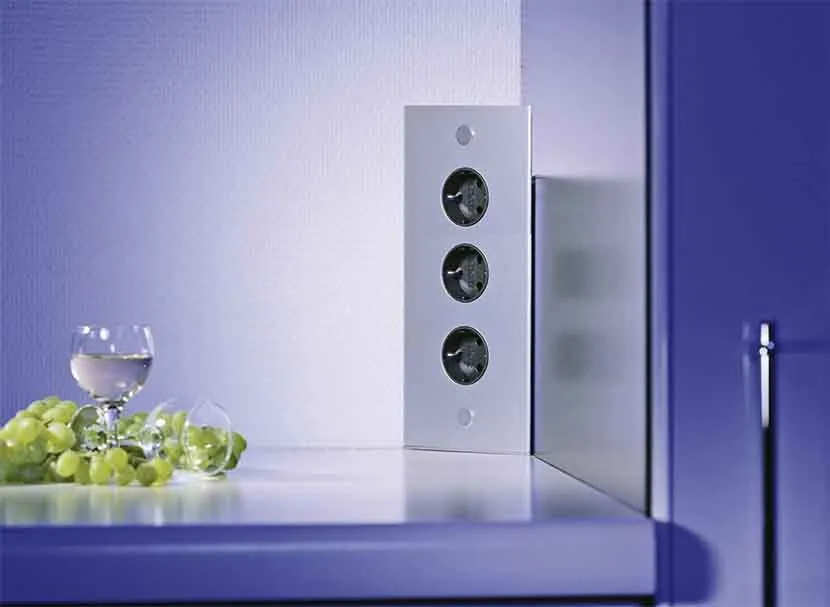

Бывают угловыми и выдвижными. Первые представляют собой треугольный в сечении блок, монтируемый в угол стен, между стеной и столешницей, стеной и навесными шкафчиками.

Угловой модульИсточник youorder.de

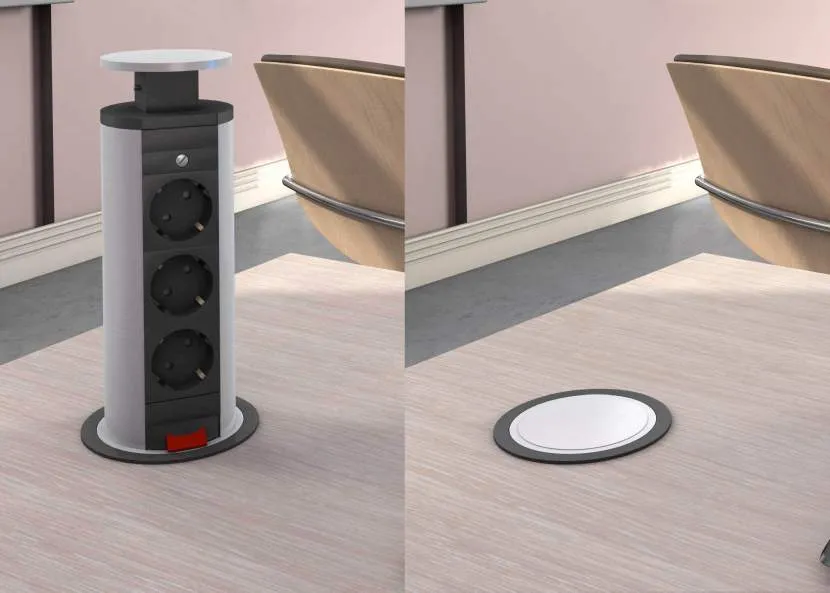

Выдвижной модуль прячется в шкафчик или столешницу и достается при необходимости.

Выдвижной модуль в столешницеИсточник trinitymebel.ru

Мощность приборов – важный фактор при размещении розеток на кухне

Хотите уточнить мощность приборов? Эта
информация есть на наклейке сзади, если агрегат не был куплен, узнайте среднее
значение по такому или конкретному агрегату на сайте производителя.

Всё это поможет электрику рассчитать
нагрузку на сеть, количество распределительных коробок и толщину кабелей

Это
особенно важно, если вы живете в квартире – на них не распространяются нормы
нагрузки, принятые СНиПами для жилых домов, в случае недостаточной мощности эту
проблему придется решать с управляющей компанией и инженером-энергетиком.. Обычно для кухонной техники требуется
мощность 10-15 кВт, но нужно иметь запас, как минимум, на 30-50% больше, то
есть электропроводка на кухне должна быть рассчитана примерно на 20 кВт
мощности – это защитит вас от коротких замыканий и риск скачков напряжения,
которые могут привести к возгоранию оборудования.

Обычно для кухонной техники требуется
мощность 10-15 кВт, но нужно иметь запас, как минимум, на 30-50% больше, то
есть электропроводка на кухне должна быть рассчитана примерно на 20 кВт
мощности – это защитит вас от коротких замыканий и риск скачков напряжения,
которые могут привести к возгоранию оборудования.

Правила расположения розеток

Если вы решили сами заниматься электропроводкой, то нелишним будет знать, как расположить розетки на кухне правильно. Поверьте, в этом нет ничего сложного. Главное, быть внимательными.

• Высота розетки для рабочей столешницы должна быть около 10 см над столешницей. Обычно учитывают и высоту над полом 100-110 см, подразумевая, что сама тумба, за которой вы работаете, высотой в 90 см. Только устанавливайте ее подальше от раковины или плиты. Как вариант – выдвижные или встроенные розетки.
• Розетки для встроенной бытовой техники прикручиваются на расстоянии 15-25 см от пола. Розетки должны находиться сбоку, так как встроенная техника и кухонный гарнитур стоят вплотную к стене. Сила тока в розетке 32А+40А (читайте инструкцию к розетке).
• Телевизор подключается к розетке, находящейся непосредственно за ним.
• Для холодильника и вытяжки розетки находятся сверху. Так удобней.
• В обеденной зоне розетки прячут под столом. Расстояние от розетки до пола – не менее 30 см.
• Подумайте о розетках в углу – они могут внезапно понадобиться.

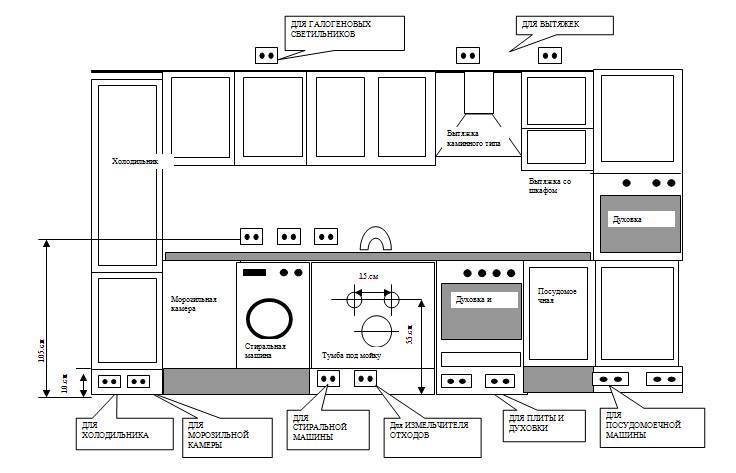

Расположение розеток на кухне

Розетку для электрического духового шкафа или варочной панели следует заземлить. Иначе ваша печь ударит током – мощность-то ее весьма значительна.

Кто бы ни подготавливал вам дизайн кухни – вы сами или талантливый и профессиональный дизайнер, схема расположения розеток на кухне должна составляться только с учетом ваших требований и пожеланий и действующих инструкций ГОСТ 8594-80 (коробки для установки выключателей и розеток), ГОСТ 7396.1-89 (монтаж розеток), СНиП 3.05.06-85 (технические требования). Вы можете запланировать на будущее приобретение морозильной камеры или новомодной электрической плиты. Дизайнер же, не догадываясь о ваших планах, не нанесет соответствующую разметку. Так что заранее составьте план (как показано ниже) и проверьте скрупулезно эскиз, прежде чем начинать ремонтные работы на кухне.

Правила разводки

Перед монтажом выполняется проверка существующей проводки, расчёт мощности всех эксплуатируемых энергозависимых бытовых приборов, приобретение кабелей и розеток, а также создание типовой схемы подключения. Только после того, как будут подготовлены все материалы и приобретен кабель, можно приступать к непосредственной электрической разводке в кухне.

Проводка на кухне

На этом этапе требуется соблюдать определенные правила:

установка единственной распределительной коробки предполагает использование только трехжильного провода с сечением 4,0 мм2 или более; важно контролировать выполнение разметки и последующее штробление стен; прокладка электрического провода осуществляется в специальной пластиковой трубе; фиксация выполняется при помощи специальных пластиковых дюбель-скоб; желательна установка розеток, рассчитанных на 16 А, имеющих керамические вставки; подключение проводки производится к установленным стационарным электрическим разъёмам. На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва

После тестирования производится заделка штроб штукатурным составом

На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва. После тестирования производится заделка штроб штукатурным составом.

Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.

Розетки на кухне: как спланировать и выбрать?

Современную кухню просто невозможно представить без техники и электроники на все случаи жизни. Это и плита (чаще всего электрическая), и холодильник, и микроволновая печь, кухонный комбайн, посудомоечная машина, кофеварка, блендер и т.д. Очень часто на кухне устанавливается телевизор, организуется разного рода освещение. Все это требует наличия качественной электропроводки и необходимого количества розеток.

Если квартира новая, и вы только планируете заселиться в нее, то всю электрику и расположение розеток настроить очень легко, учитывая проект кухни. Если же проблема состоит в нехватке розеток из-за увеличившегося количества техники, то рекомендуется устанавливать их с учетом того, где будут стоять те или иные электрические приборы.

Рекомендуемые места для размещения розеток и подключения встраиваемой бытовой техники

1 — для микроволновой печи; 2 — для духового шкафа; 3 — для варочной поверхности; 4 — для посудомоечной машины; 5 — для стиральной машины; 6 — для холодильника; 7 — для дополнительных приборов; 8 — для дополнительных приборов; 9 — для подключения светильников; 10 — для вытяжки.

Нюансы установки розеток

Для мелкой техники можно использовать тройную розетку или розетку с большим количеством разъемов. Все приборы с большой мощностью лучше подключать к выделенной ветке электричества. Например, посудомоечную машину, холодильник и стиральную машину лучше подключить к отдельным розеткам. Для крупных электрических приборов, постоянно включенных в сеть, требуется розетка с заземлением. Согласно европейскому принципу розетки устанавливаются на высоте 30 см от пола

Правда для кухни этот стандарт не всегда удобен в силу более жестких требований в планировке электросети и большого количества встроенной техники

В зоне мойки и мест с повышенной влажностью важно устанавливать розетки влагозащитные розетки

Итак, когда размещение розеток на кухне спланировано и есть знания по их установке, необходимо разобраться, какие же розетки выбрать. Определенного принципа в подборе дизайна розеток нет, но выбор их весьма многообразен. За счет этого можно выделить несколько основных типов розеток для кухни:

Розетки, встраиваемые в столешницу

Например, итальянская розетка Elettro с корпусом из алюминия и пластика. Такая розетка удобна. Кроме того, она органично впишется в любой интерьер.

Розетки с USB разъемами

Это современный тип розеток, которые позволяют не только подключать электрические приборы, но и заряжать мобильные устройства. Например, блоки розеток Power TURM и Power Quad оснащены 3 розетками и двумя USB разъемами. А модель Power TURM Plus дополнительно оснащена стеклянной полкой, что позволяет класть на нее телефон во время зарядки или различные кухонные мелочи. Все перечисленные розетки произведены немецкой компанией WIPO и обладают повышенной надежностью и безопасностью.

Блоки розеток с выключателем

Как видно из самого названия, такие блоки выполняют двойную функцию: подключение электрических приборов и выключатель для кухонных светильников. Примером является выключатель-розетка ALPHA.

Врезная USB-розетка

Такая розетка используется на кухне для зарядки мобильных устройств, ноутбука, планшета.

Врезная розетка Eight

Розетка имеет 2 стандартных разъема, благодаря своей конструкции розетка скрыта от глаз, когда в ней нет необходимости. Преимуществом розетки является то, что ее можно устанавливать над выдвижными ящиками. Представлена в 2 цветах — нержавейка и черный.

Какие розетки вы выберите – зависит от ваших предпочтений, планировки и дизайна кухни. При выборе и установке помните, что чем больше розеток вы установите, тем меньше будет нагрузка на сеть. Правильный подход к выбору и установке розеток позволит использовать кухню максимально удобно и безопасно.

Типы розеток, их особенности

Даже грамотное размещение розеток не создаст надлежащего комфорта, если они неверно подобраны. Не упускайте из вида, что электроприборы – это элемент дизайна, они должны соответствовать интерьеру. В продаже имеется широкий ассортимент различных розеток, они подразделяются на 4 типа: угловые, накладные, выдвижные, розетки скрытого типа.

При монтаже розеток необходимо в обязательном порядке следовать всем правилам.

Накладные приборы наиболее часто используются при ремонте. Это элементарная конструкция, вполне доступна, легко монтируется. Их используют в помещениях с открытой проводкой. Единственный минус – они не для кухни, так как попадание жидкости вызовет окисление контактов, коррозию. Эти причины послужат поломке прибора.

Данный тип не так часто используется на кухне, поскольку приносит гораздо больше пользы при открытых проводках.

Выдвижные и встроенные розетки

Приборы выдвижного типа стали продаваться в магазинах не так давно, но уже пользуются популярностью. Розеточный блок, как правило, имеет 2-4 гнезда, это дает возможность подключить к электричеству сразу несколько приборов. Розетки выдвинуть достаточно легко, поэтому их монтируют в столешницах, шкафах.

Довольно интересный с практической точки зрения вариант.

В маленьких кухнях дизайнеры рекомендуют устанавливать такие розетки в углах. Ведь данные участки редко используются. А монтаж здесь этих приборов сделает данную зону функциональной.

Позволяет подключать одновременно несколько электроприборов, что очень удобно, особенно на кухне.

Встраиваемые розетки универсальны, и в этом их главное достоинство. Они почти не видны и никак не повлияют на интерьер. Данные модификации применяют, монтируя скрытую проводку. Располагают их в нишах, предохраняющих от влажности, в связи с чем повышается период работы. Размещая розетки для скрытого монтажа, ориентируйтесь на схему прохождения проводов.

Как монтировать розетки

Монтаж зависит от модели. Наиболее простой является установка наружных вариантов. Принцип работы заключается во внешней прокладке кабеля от щитка к отмеченному на плане месту установки электроточки, которая просто крепится к поверхности стены при помощи саморезов. Такой выбор портит интерьер помещения.

Для внутренних розеток принцип установки принципиально другой. В этом случае процесс происходит следующим образом:

• На поверхности стен, кухонном фартуке согласно чертежу делается разметка, отмечаются точки расположения всех узлов, наносятся линии для проводки медного кабеля.
• Используя штраборез, в стене долбится борозда по намеченным линиям, куда впоследствии укладывается проводка, замазывается штукатуркой.
• В местах расположения электроточек при помощи перфоратора с круглой насадкой делаются отверстия, в них устанавливается подрозетник, который необходимо хорошо зафиксировать, после чего в него заводится проводка.
• Далее розетку фиксируют к жилам при помощи фазовых контактов, устанавливают в подрозетник, проверяют работоспособность.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники
