Ручной насос для воды из скважины: обзор моделей и цена по которой можно купить ручной насос

Особенности ручного оборудования

Ручной насос позволяет перекачивать жидкость из скважины, обустроенной на участке, к точке отбора, приложив небольшие усилия. Скорость водопотока здесь гораздо ниже, чем в автоматических приборах. Но накачать вручную ведро воды не сложно – с этой задачей справится даже подросток.

Тем не менее, рычажные механизмы имеют ряд существенных преимуществ.

Среди ключевых следующие позиции:

• автономность – прибор можно использовать там, где отсутствует электрическая сеть, либо стоимость электроэнергии слишком высока, и подключать мощное оборудование экономически не выгодно;
• небольшие материальные затраты на приобретение – ручной агрегат стоит значительно дешевле автоматического и не всегда есть реальная потребность платить значительную сумму денег за технику, которая не будет эксплуатироваться в постоянном режиме;
• универсальность – ручные насосы на рынке представлены в широком ассортименте, выбрать подходяще устройство можно как под глубокую, так и под мелкую скважину;
• ремонтопригодность – если какие-либо узлы рычажных моделей выходят из строя, они очень легко и быстро заменяются;
• простой монтаж – установка не требует профильных знаний и осуществляется без использования специфического, дорогостоящего инструмента:
• элементарное использование – чтобы насос начал подавать воду, нужно только несколько раз поднять и опустить рукоятку, с этой задачей легко справится даже ребенок, женщина или пенсионер.

У оборудования только два минуса. Первый – это физические усилия, которые требуется прикладывать для получения жидкости для питья или полива. В этом плане автоматические насосы, выкачивающие воду из скважины без непосредственного участия человека, выигрывают.

Эстетически привлекательный насос с рычажным механизмом может быть не только практичным и удобным прибором для подачи воды, но и оригинальным украшением дачного участка

Второй – небольшая по сравнению с автоматическими агрегатами производительность.

Однако, полноценным недостатком это считать нельзя. Ведь такие модели предназначаются для установки в местах, где нет потребности в постоянно текущей из крана воде или бесперебойную подачу просто невозможно организовать физически.

Ручные насосы с пластиковым корпусом подходят только для летнего использования. Чугунные и металлические агрегаты нормально работают в круглогодичном режиме. Нуждаются в утеплении при условии резкой смены температурных режимов

Обычно ручные насосы используют на дачных участках, посещаемых только летом, и в местах, где есть проблемы с постоянной подачей электричества.

Также ручные модели применяют как сопутствующий вариант водоснабжения. Так, ежедневно обеспечивать необходимым количеством воды грядки с овощами будет довольно сложно. А ручной насос поможет справиться с этой задачей, причем без лишних затрат на оплату электроэнергии.

Сфера применения механической помпы и ее преимущества

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

• водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
• забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
• дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
• откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Самодельный поршневой насос – этапы изготовления

Одна из главных деталей, от которой во многом зависит производительность устройства – цилиндрический корпус. Его внутренние стенки должны быть гладкими, поэтому, чтобы использовать обыкновенную водопроводную трубу, ее нужно проточить на токарном станке. Хороший вариант – гильза от дизельного двигателя или гидравлический цилиндр. Диаметр – минимум 80 мм, длина — 1 м.

Для изготовления поршня используют любой подходящий материал: металл, пластмассу, даже дерево. По форме он такой же, как внутренняя полость цилиндра, а размером немного меньше. Обязательно устанавливают резиновый уплотнитель в виде кольца, который обеспечивает прилегание к стенкам.

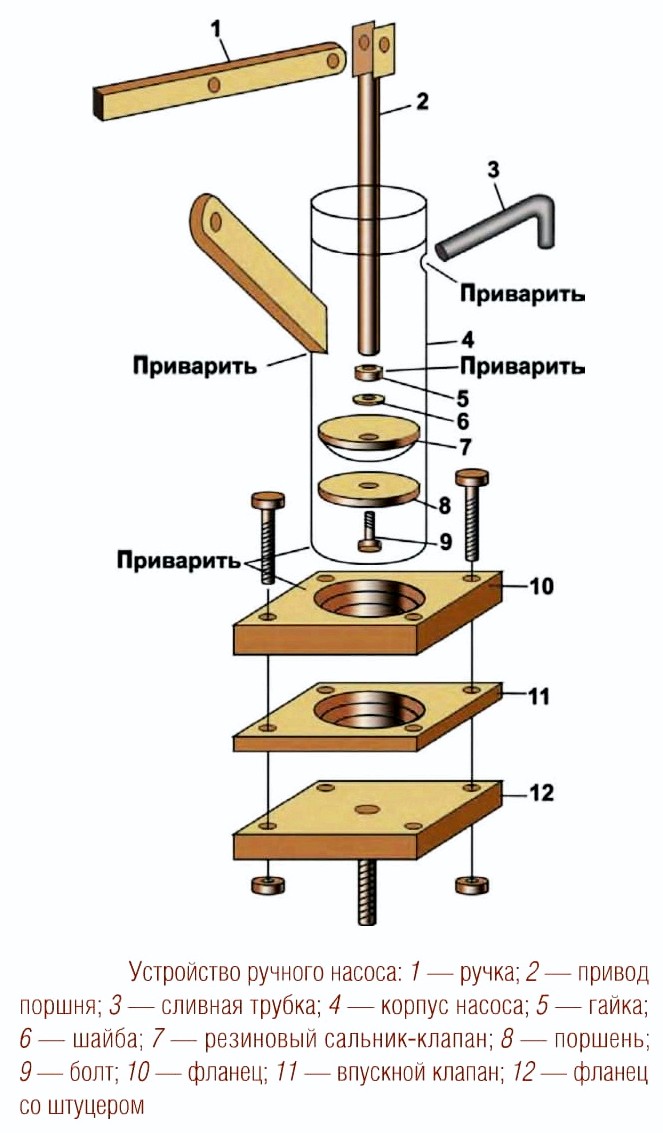

Схема устройства поршневой помпы

С обеих сторон корпус закрывают крышками. По центру сверлят отверстия: сверху — под шток, снизу — для заборного водопровода и запорного устройства. Детали можно изготовить из металла или пластмассы. Если планируется использовать дерево, выбирают дуб или лиственницу. От воды они разбухают, зазоры надежно герметизируются. Для входной трубы применяют стальные или полимерные изделия, а также резиновые шланги. Обязательно устанавливают на конце, который погружается в скважину, обратный клапан – покупной или сделанный своими руками из шарика.

Необходим рычаг, соединенный шарниром со штангой. Ее делают из трубы, которую одним концом закрепляют на поршне. С противоположной стороны сверлят сквозное отверстие. Туда заводят болт, который одновременно проходит сквозь ручку, фиксируют гайкой. Чтобы привод самостоятельно возвращался в исходное положение, устанавливают пружину, закрепленную нижней частью на корпусе. В нем также прорезают дыру под выходной патрубок, который вваривают.

Детали для ручного насоса

Самый ответственный узел конструкции – клапаны. Качественное исполнение гарантирует надежную работу и высокую производительность. Главная задача – препятствовать возвращению воды в скважину

Важно не только изготовить детали, но и притереть гнезда. Если контакт будет неплотным, значительная часть жидкости каждый раз уйдет в колодец

Что-то выдавится наружу, но работать с рычагом придется намного интенсивнее и больше.

Деталь под клапаны сделана на станочном оборудовании

Клапаны покупают, делают из шариков от подшипника или кусков резины. Последний способ используют, если нет возможности выполнить токарные работы. Не очень толстые круглые резиновые отрезки закрепляют на болтах через входные отверстия, чтобы они закрывались. Когда происходит засасывание жидкости, края приподнимаются, вода поступает в камеру. Это приемлемый вариант, но идеальный – обработка гнезд на фрезерном станке.

Детали изготавливают или покупают. Чтобы собрать устройство, понадобится простой домашний инструмент: дрель, болгарка, плоскогубцы, ключи. Самая сложная работа, которая требует определенной квалификации – соединить между собой сваркой отдельные узлы.

Принцип работы колонки

При нажиме вниз до упора рычаг (4) давит через трубу и наконечник стояка (2) на эжектор с клапаном (9), пружина (13) сжимается и нижняя часть эжектора (7) с отверстиями опускается ниже гнезда. Вода, постоянно находящаяся в приемнике, фильтруется через сетку (11), поступает в эжектор и далее по стояку (2) к потребителю. После окончания водоразбора рычаг под действием пружины поднимается в первоначальное положение, клапан с резиновой прокладкой (10) прижимается к внутреннему торцу эжектора и закрывает доступ воды в эжектор. Вода, оставшаяся в стояке, через окно средней части эжектора (6) сливается в трубу (1), где находится до следующего водоразбора. Нормально работающий эжектор обеспечивает полный отсос воды при последующем водоразборе и гарантирует бесперебойную работу колонки.

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

• Глубина.
• Расход.
• Диаметр источника и обсадки.
• Напор.
• Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

• Расстояние помпы от зеркала воды.
• Расстояние агрегата от дома.
• Протяженность трубопровода (сопротивление).

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

Какие бывают виды?

Водяные аппараты делят на две категории:

1. Погружные.
2. Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

Ручные	Эффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
Самовсасывающие	Самовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
Эжекторные	Если глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

Погружные

Центробежные	Центробежное устройство наиболее распространено. Имеет цилиндрическую форму, а внутри расположен электропривод. Крыльчатка турбины монтируется на ось. Ее вращение происходит во внутренней камере. Ее форма напоминает «улитку».Под воздействием вращения турбины в цилиндре возникает сила инерции. Вследствие этого на выходе патрубка образуется необходимый напор. Скважинный центробежный агрегат применяется реже, так как требует кропотливой работы при его подключении
Вибрационные	Погружные вибрационные помпы имеют простую конструкцию и отличаются высокой надежностью, и их можно использовать в скважине на дачном участке.Принцип его действия: через катушку проходящий ток вызывает протягивание якоря с некоторой частотностью. Внутри создается разрежение благодаря быстрому возвратно-поступательному движению данного механизма. За счет этого через установленные клапаны жидкость начинает попадать из источника в саму помпу.Якорь соединяется через шток поршнем и мембраной.Это устройство абсолютно лишено каких-либо вращательных узлов. Именно благодаря этому помпа представляет собой надежную и простую установку в обслуживании. Если грамотно осуществить подбор аппарата, то он будет способен создать водяной столб до 15 м и больше. Опускается вибрационный агрегат в шахту на веревке. Объясняется это его небольшим весом.Однако лучше всего эксплуатировать в колодцах, которые имеют защитные кольца, ведь механизм устройства очень чувствителен к попаданию песка
Винтовые	Глубинныы насосы этого вида не пользуются большим спросом. Он имеет две основные рабочие части. На валу электропривода зафиксирован ротор, имеющий спираль сложной формы. Вода проталкивается при вращении винта. Внутри устройства вода находится непрерывно. Благодаря этому в столбе поддерживается стабильное давление.Эти глубинные аппараты могут использоваться для вязкой технической жидкости и питьевой воды. Подобные артезианские насосы рассчитаны для источника до 60 м. Их непопулярность объясняется тем, что внутри помпы имеется большое количество узлов, часто ломающихся
Вихревые	Вихревой позволяет создавать на выходе значительный напор. Преимущество данных устройств сводится к его простоте, однако они отличаются достаточной мощностью и минимальным шумом. Но есть большой минус. Они требовательны к поднимаемой жидкости: если она имеет примеси, то помпа поломается. По этой причине вихревые погружные аппараты менее востребованные

Популярные модели для дома и сада

Сравним наиболее известные:

• DAB IDEA 75M. Бытовой вихревый агрегат. Подает жидкость с 10 м. Прост при эксплуатации. Идеально сочетается в потреблении электроэнергии и тех. характеристик. Вращение латунного колеса может застопориться.
• Aquario ASP 1E-30-90. Центробежный погружной агрегат, идеальное решение на даче. Поднимает жидкость с 20 м. Бесшумная работа. Явный минус – порча мотора после нескольких лет эксплуатации.
• ВИХРЬ СН-50Н. Корпус погружного аппарата сделан из качественной нержавейки. Предусматривается термореле. Рассчитан до 50 м погружения. Через определенное время изменяет форму шпонки крыльчатки, происходит утечка масла, а двигатель сгорает.
• Wilo TWU 3-0501-HS-E-CP. Это насос высокого давления для глубины источника до 150 м. Лучший для артезианки. Создает напор до 26 м. Имеет много ступеней защиты. Недостатков практически нет.

Ручные насосы – разновидности и конструкция

Приспособления для подъема воды человечество изобрело давно. В течение столетий они усовершенствовались, но схема работы оставалась неизменной. В основу устройства положен принцип взаимодействия клапанов. Выделяют 4 основных типа:

• поршневой;
• штанговый;
• крыльчатый;
• мембранный.

Своими руками делают первый вид для источников глубиной до 10 м и второй, если требуется поднять воду с 10 и более метров. Два последних типа в быту практически не применяются из-за низкой производительности.

Ручные насосы за долгое время использования показали свои преимущества:

• простая конструкция и быстрый монтаж;
• доступно применение в самых неблагоприятных условиях;
• экономичность – нет необходимости в электричестве;
• унификация деталей, которые легко меняются при необходимости;
• невысокая стоимость промышленных и самостоятельно изготовленных изделий;
• для установки не требуется привлекать специалистов.

Некоторые недостатки обусловлены особенностями конструкции. Понадобится прилагать физические усилия – вода перекачивается при неоднократном нажатии на рычаг. Результаты, по сравнению с электрическим насосом, скромные. Несмотря на минусы, ручные помпы популярные, часто это единственная возможность обеспечить дом водоснабжением.

Конструкция поршневого насоса

Устройство состоит из цилиндра – чугунного, стального, иногда пластикового. Снаружи также виден изливной патрубок и рукоятка, скрепленная через шток с поршнем внутри. Он плотно прилегает к стенкам корпуса. В теле имеются каналы, которые закрыты клапанами, удерживающими воду от перетекания в камеру под ним. Используется механический привод – человек заставляет механизм попеременно двигаться вверх и вниз. В скважину опущена труба, соединенная с насосом. Снизу на ней установлено обратное запорное устройство.

Процесс подъема жидкости состоит из трех фаз:

1. В нерабочем состоянии цилиндр заполнен водой. Она удерживается клапанами, которые закрыты.
2. Пользователь нажимает на рычаг, жидкость проталкивается на выход поршнем. Одновременно под ним образуется разреженное пространство, которое заполняется водой.
3. Поршень идет вниз, под давлением клапаны в нем открываются, а обратный на трубе запирается. Вода переходит в верхнюю камеру. Затем механизм перемещается в первое положение, и циклы повторяются.

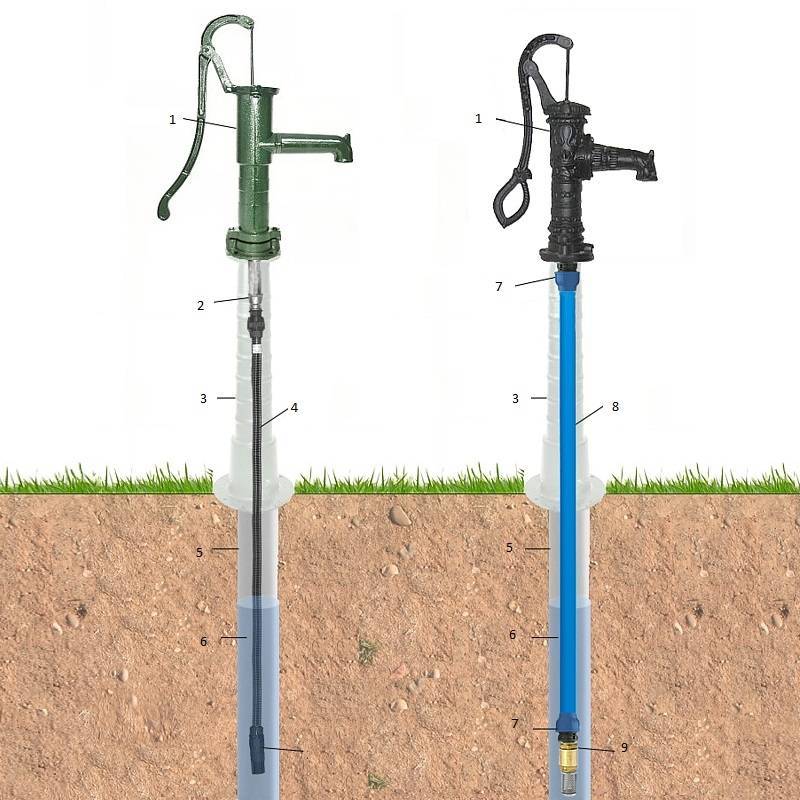

Конструкция штангового насоса сложнее. Он опускается в скважину, на поверхности расположен только рычаг, который через длинный шток соединяется с поршнем. Поднимает воду с глубины свыше 10 м, при этом рабочий цилиндр опускают ниже зеркала на 1 м. Применение возможно при диаметре обсадной трубы 100 мм и больше. Принцип работы во многом аналогичен с принципом поршневой помпы, установленной снаружи. Только эта конструкция не всасывает, а создает водяной столб, который при перемещении механизма подпирается новыми порциями жидкости.

Штанговые насосы снаружи отличаются длинными рычагами

Эти две модели используются для самостоятельного изготовления. Крыльчатые и мембранные малопроизводительные, с усложненной конструкцией. Схема поршневого и штангового насоса отличается простотой и безотказностью, но имеет уязвимые места. Уплотнения на поршне изнашиваются быстрее всего. Иногда такая же участь ожидает клапаны, особенно когда вместе с водой поднимается песок. Он воздействует, как абразив, повреждая резиновые и пластиковые детали.

Тип присоединения вала

Есть 2 способа предать вращения от двигателя к насосу: через муфту или напрямую.

Если насос и двигатель – это две отдельные машины, то они должны быть соединены муфтой.

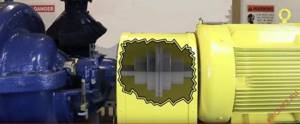

Соединение муфтой

Муфты бывают разных форм, размеров и исполнений. И одно общее требование к ним – обеспечение правильной целостности валов, иначе без них обеспечение целостности было бы очень изощренным процессом.

Для облегчения и поддержания целостности, двигатель и насос установлены на общей опоре – опорной плите.

Или, в случае с вертикальными установками, двигатель расположен на раме.

Такой вид соединения двигателя и насоса называется муфтовым. Для больших мощных установок и насосов с разборным корпусом соединение через муфту единственно возможное.

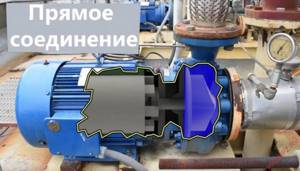

Второй способ соединения – прямой. Двигатель и насос находятся на общем валу с колесом, расположенном консольно на другой стороне вала двигателя. В этом случае установка не требует муфты или сложных процедур по поддержанию целостности.

Тем не менее, из-за того, что двигатель и насос расположены на одном валу, поддерживаемые лишь подшипниками двигателя, этот способ подходит только для маленьких и средних насосов с торцевым всасыванием.

Как сделать ручной насос

Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:

• сварочный аппарат;
• электрическая дрель;
• набор сверл;
• токарный станок;
• шабер;
• измерительные устройства — рулетка, линейка;
• технический нож;
• напильник;
• молоток;
• отвертка;
• ветошь.

Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.

Необходимые габариты корпуса:

• диаметр 8 и более см;
• длина от 60 до 80 см.

Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.

Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.

На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.

Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.

Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.

Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.

Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.

Изготовлению обратного (запирающего) клапана следует уделить особое внимание

Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе

Поэтому он должен быть изготовлен из достаточно прочного материала

Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.

Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.

Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.

Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.

Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.

Вводная труба может быть сделана из такого материала, как:

• жесткая резина;
• металл;
• пластмасса.

Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.

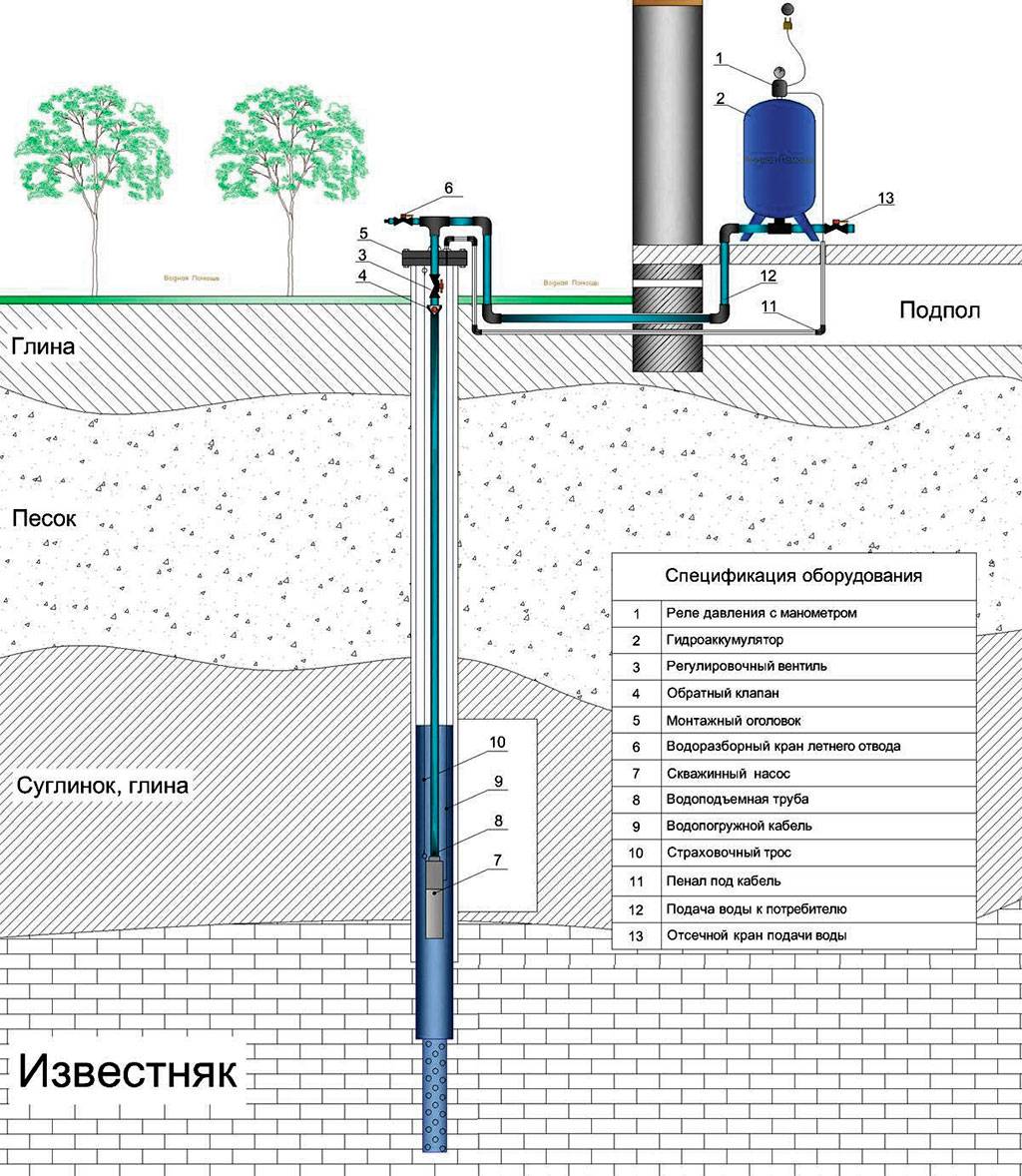

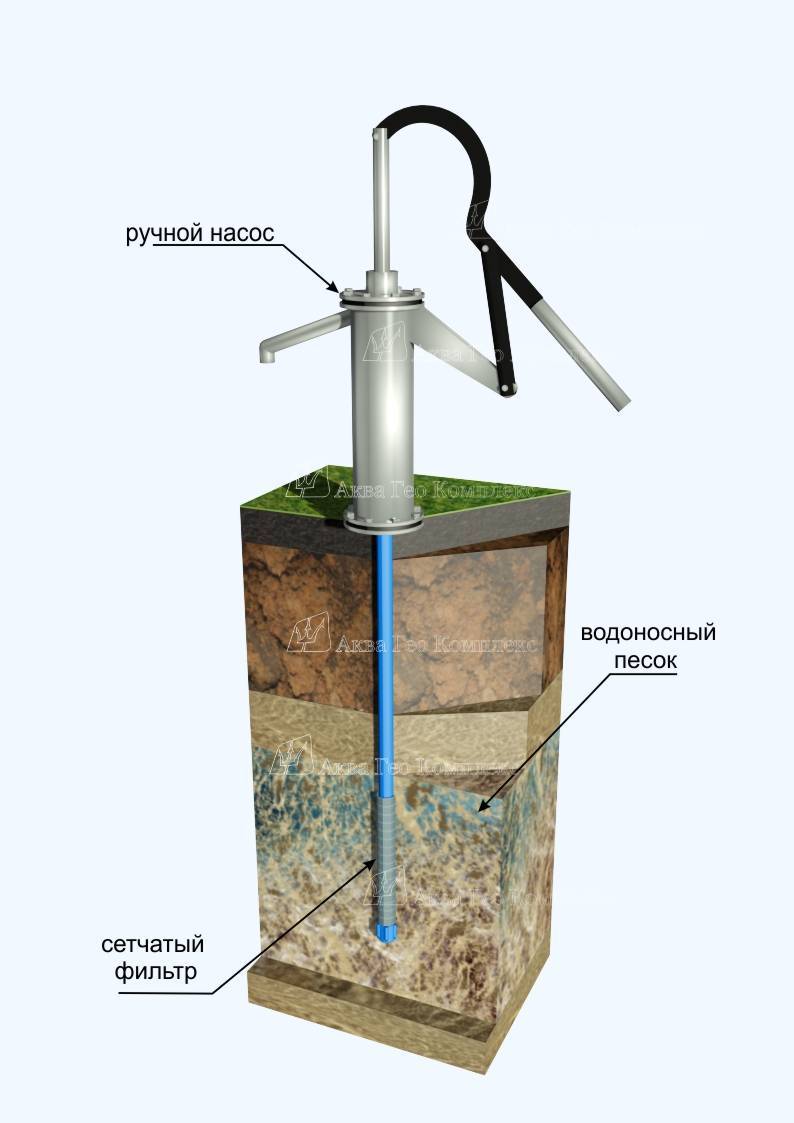

Обустройство скважины для ручного насоса

Довольно часто происходят случаи, когда на участке, где планируется строительство дома или организация забора воды, нет никаких коммуникаций, а пруд или другой естественный водоем находится в недосягаемой зоне. В этом случае стоит задуматься об обустройстве скважины для ручного насоса. Только так удастся решить проблему водоснабжения дома и удовлетворения как бытовых, так агротехнических потребностей.

Прежде, чем приступать к обустройству скважины, нужно разобраться с грунтовыми водами. Под слоем почвы всегда располагается глина, за ней – слой супеси, а затем – песок, насыщенный водой. Средняя глубина залегания наиболее подходящего водоносного слоя – 5-8 метров. Именно на этом уровне находится вода, которая прошла природную фильтрацию и может быть использована для разного применения. В этом случае можно задуматься над бурением скважины с использованием обсадной трубы. Для проведения работ потребуется:

• шнековый бур диаметром до 77 мм;
• комплект для скважины с обсадной трубой – «игла» с фильтром из нержавеющей стали;
• трубы с оцинкованной поверхностью для предотвращения развития коррозии;
• муфты;
• насос.

Монтаж скважины включает несколько этапов:

1. Сначала выбирают место, после чего аккуратно копают приямок глубиной до 50 см.
2. Затем начинают бурить, постепенно извлекая суглинистый грунт, желтый песок и другие слои до достижения буром грунтовых вод. Обычно в этом случае жижа начинает стекать обратно в скважину, из-за чего поднять буром следующие слои становится невозможно.
3. При достижении грунтовых вод в землю погружают обсадную трубу, буром расширяя скважину. При этом труба должна вдавливаться в песок одновременно с бурением. Жижу, которую вынимает бур, вычерпывают из скважины при помощи пластиковой бутылки.
4. Обсадную трубу наращивают по мере углубления скважины. Для удобства рекомендуется отрезать расширение с уплотнительной резинкой, а место соединения зафиксировать при помощи коротких саморезов.
5. Когда обсадную трубу заглубить дальше не удается, используют «иглу», которую формируют путем скручивания труб и забивкой готовой конструкции еще на 2-3 метра.
6. После к «игле» подключают насос, который вытягивает мутную воду на поверхность. Данный этап подразумевает так называемую раскачку скважины и проводится в несколько этапов, сопровождаемых промывкой насоса и повторным включением оборудования.

Как только из скважины начинает течь чистая вода, она считается пригодной к использованию. Вероятность попасть сразу на требуемый песчаный водоносный слой довольно высока. Поэтому обустройство скважины для ручного насоса часто не вызывает особых трудностей, как может показаться на первый взгляд. Для ускорения проведения работ можно пригласить бригаду опытных специалистов со своей буровой установкой.

Ручные насосы – востребованное оборудование как в домашнем хозяйстве, так на предприятии. Производители выпускают разные виды техники, предлагая потребителям большой выбор моделей с различной конструкцией или принципом использования.

Какой же выбрать?

Если вам нужно приобрести механический насос для скважины, вполне закономерно может возникнуть вопрос – на что следует обращать особое внимание?

Как уже упоминалось выше, самый важный показатель, учитывающийся при подборе насоса – глубина скважины, которую он будет обслуживать. В основном ручной водяной насос для скважины предназначен для глубин не более 10 метров. Если же глубина шахты превышает эту цифру, альтернативы, кроме как установить штанговый агрегат, нет.

Еще один важнейший параметр – производительность ручного прибора – это то количество воды, которое он может прокачать за определенный промежуток времени.

Фото к статье

Обсадная труба и ее диаметр напрямую влияет на подбор оптимальной модели такого прибора, как ручной насос для воды из скважины. Если эта цифра составляет от 100 мм, то проблем при выборе быть не должно – в принципе, вполне подойдет любой тип. Если же диаметр меньше, то установить штанговый вид водяного насоса будет невозможно, поскольку помпа просто не сможет пролезть вниз.

Обязательно нужно знать уровень загрязненности воды. Обычно в технических характеристиках к каждому виду прибора написано, с какой водой он может контактировать.

Оцените удобство работы с выбранным типом прибора. Учтите, что дома могут оказаться старики и дети, которым обязательно понадобится вода в любое время суток. Кроме того, заранее определитесь, будет ли в дальнейшем ручной агрегат подключен к другим устройствам или так и останется альтернативой колодцу.

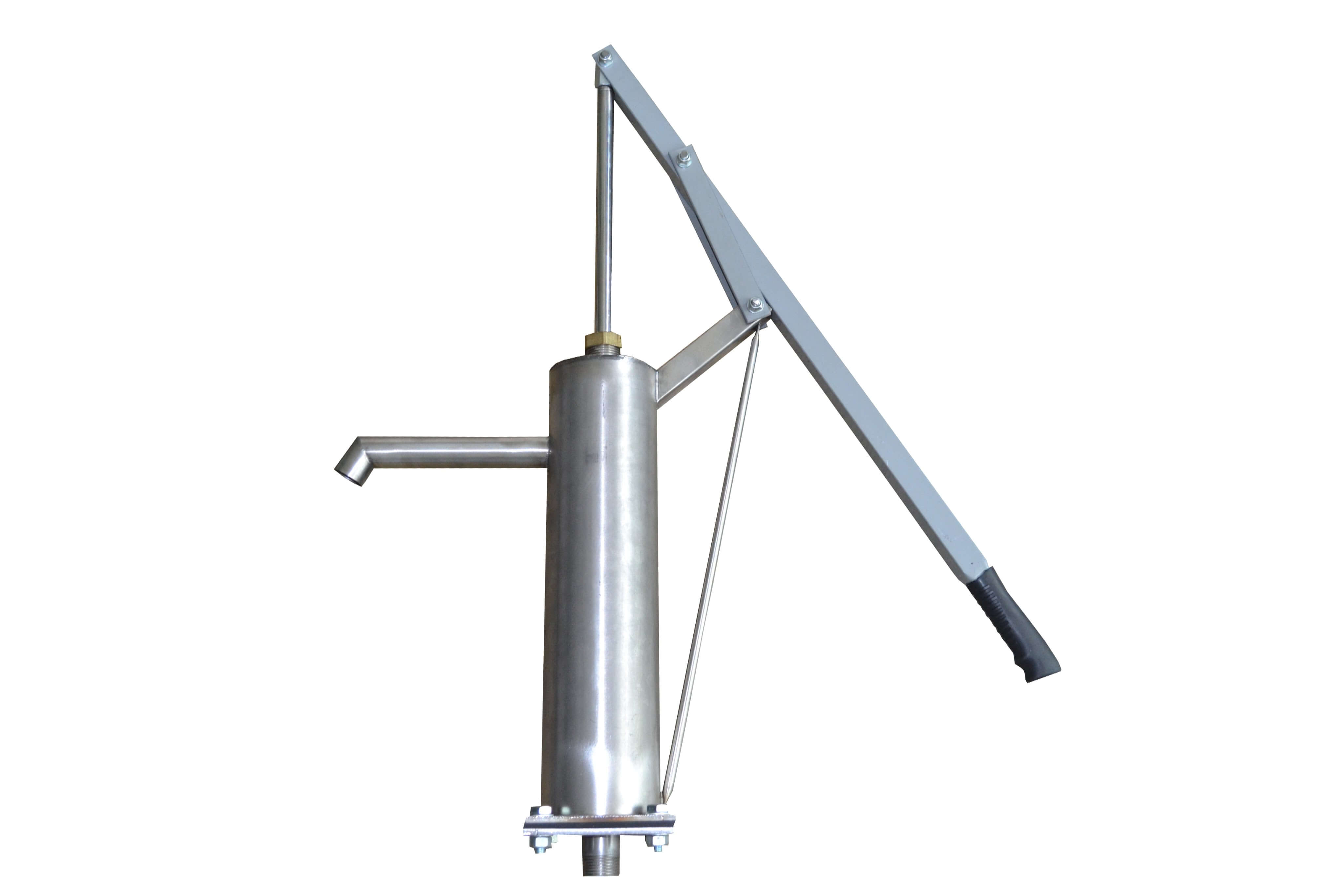

Пример готового варианта 1

Заранее продумайте, будете ли вы перемещать прибор на другое место – от этого также зависит его тип. Если вы планируете разделить воду для питья и для хозяйственных нужд, лучше покупать агрегат, который можно переместить на другое место.

Если вы приобретаете ручной насос для скважины только для теплого времени года, то вполне можно обойтись легким вариантом из пластика. Если же прибор будет устанавливаться на постоянное место, лучше всего выбирать такие материалы, как чугун или нержавейку. Эти сплавы отлично переносят все неблагоприятные погодные условия – дождь, снег, перепады температур.

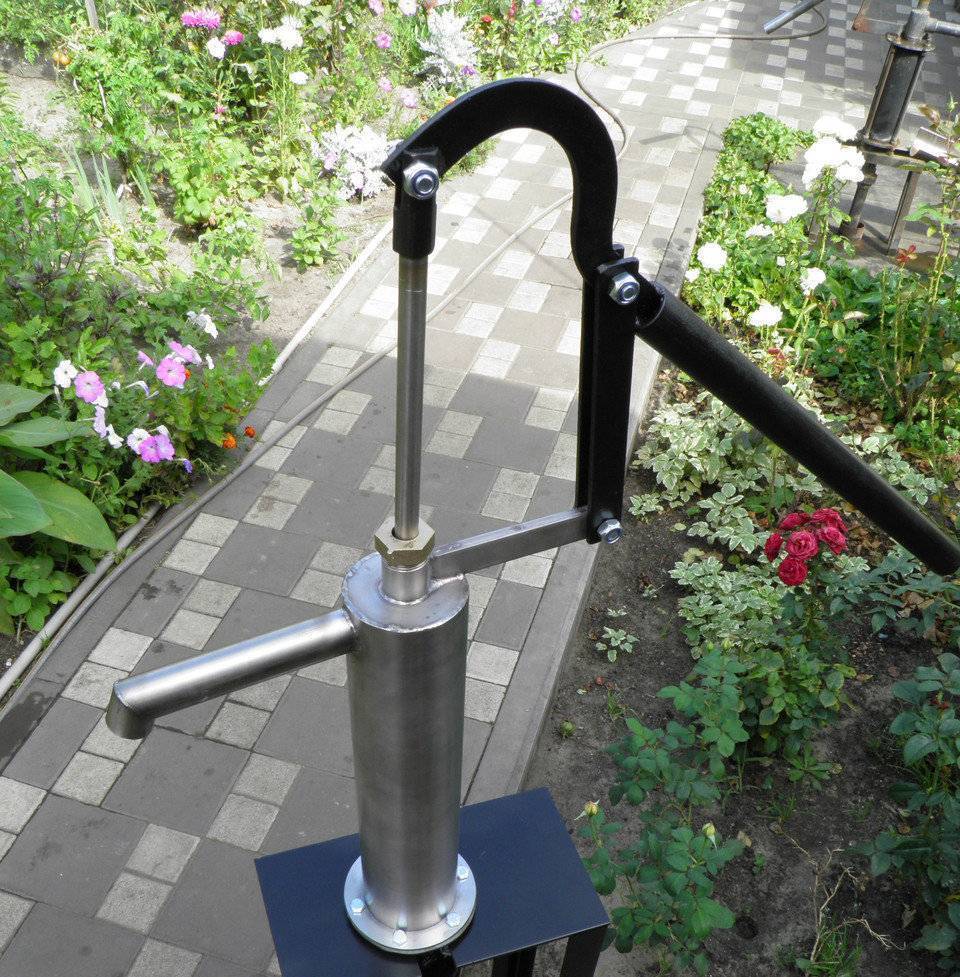

Пример готового варианта 2

Декоративные качества устанавливаемого прибора, пожалуй, более всего спорный пункт

Кому-то совершенно неважно, как выглядит этот прибор, а кто-то хочет, чтоб эстетика на участке была во всем. В любом случае, найти эстетичный агрегат не составит труда – в продаже есть резные варианты, которые будут выглядеть красиво. Не забудьте продумать и высоту – имеются как стандартной высоты, так и более высокие приборы для тех, кому сложно наклоняться

Не забудьте продумать и высоту – имеются как стандартной высоты, так и более высокие приборы для тех, кому сложно наклоняться.

Классификация помп

Ручные насосы приобретают разный и даже неожиданный внешний вид

Сегодня часто можно встретить во дворах или в частном секторе водозаборные колонки. Такие колонки ничего общего не имеют с ручными механическими насосами. Почему? В обычных колонках давление воды создается посредством давления в городском водопроводе. В механическом насосе напор создается посредством давления, которое постоянно следует подкачивать, прикладывая физические усилия.

Все механические насосы классифицируются на 4 основные группы:

1. Поршневые.
2. Штанговые.
3. Мембранные.
4. Крыльчатые.

Поршневые применяются для источников глубиной до 10 м. Если глубина скважины составляет 30 м, то идеальны штанговые устройства. Мембранные преимущественно используются для подкачки воды в системах водоснабжения. Что касается крыльчатых ручных насосов, то это самое дорогостоящее устройство. Оно представляет собой роторный механизм в корпусе со всасывающей трубой.

Также ручные помпы различаются по режиму эксплуатации и материалами изготовления. Например, некоторые модели можно эксплуатировать только в летнее время. Корпусы таких насосов могут быть сделаны из пластика. Также есть и металлические модели устройств, которые для эксплуатации в зимнее время года следует утеплять.

Теперь предлагаем вам подробнее ознакомиться со всеми типами подобных устройств, используемых для поднятия воды из скважины.

2 Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.

2.1 Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.
