Как выбрать хороший электрический щит
После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:
Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

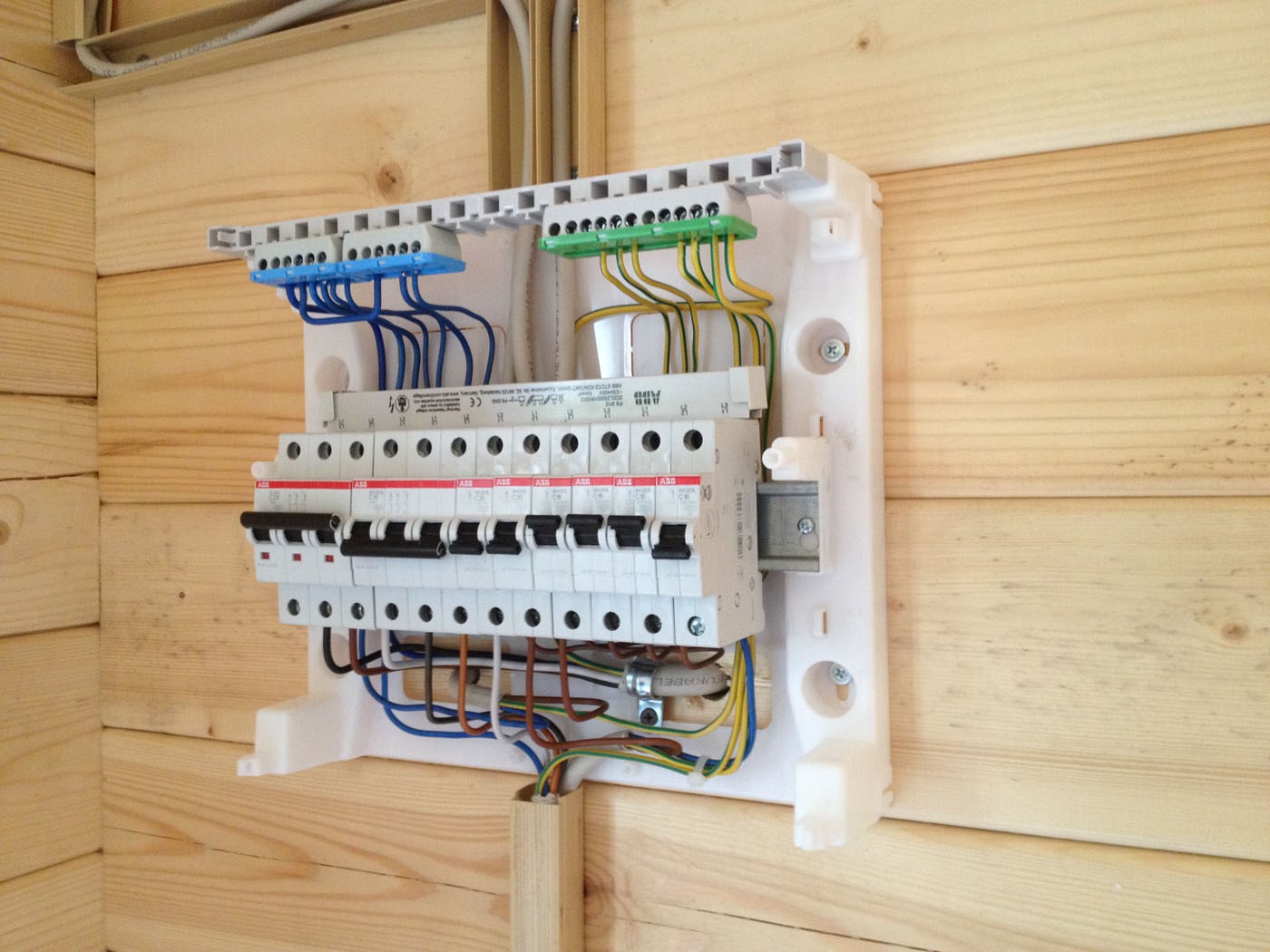

В деревянных домах целесообразно применять электрические щиты наружной установки
Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.
По материалу корпуса электрические щиты подразделяются на:
- Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
- Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.
Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:
- Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
- Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.
Такие электрические щиты могут стать украшением интерьера
- У каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
- В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
- Организация и фиксация входящих кабелей.
- В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
- Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
- В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
- И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.
Назначение оборудования и важность расчётов
Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара
Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью
Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.
Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

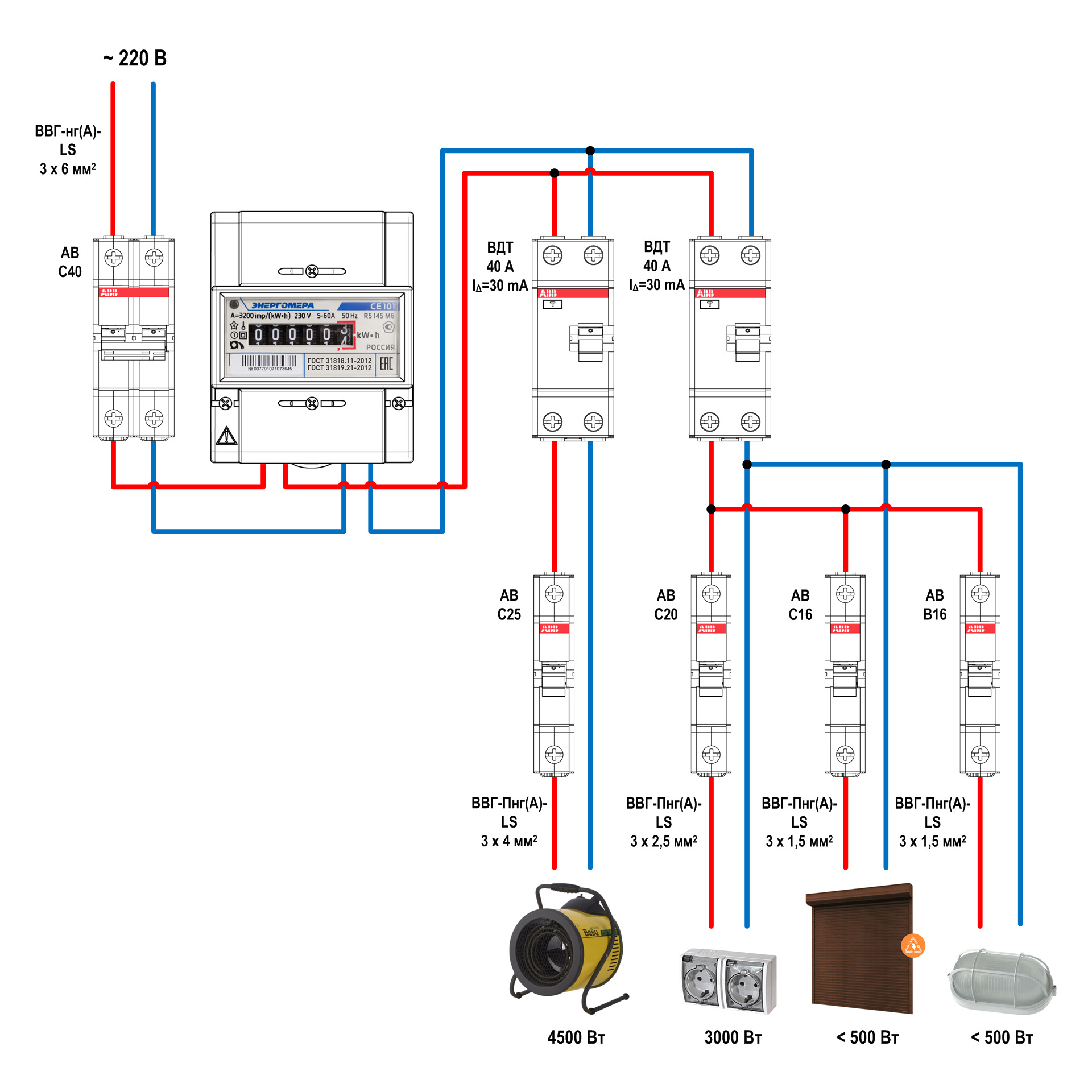

Примерная схема построения электрощитаИсточник ul-avesta.ru

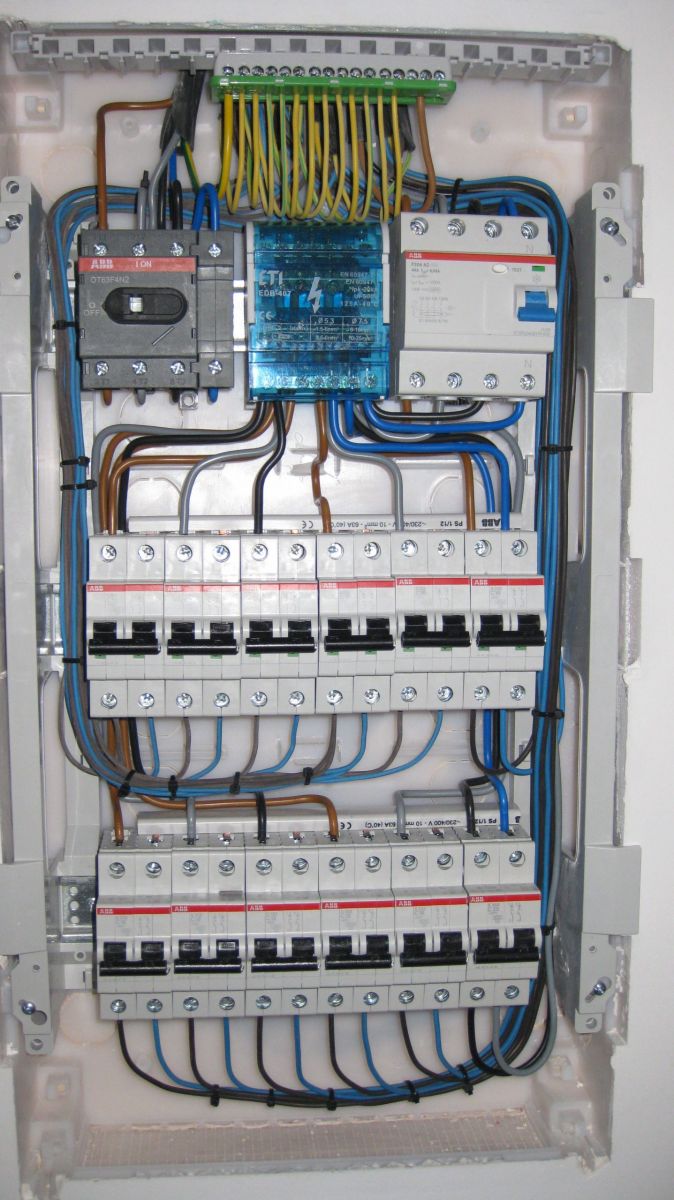

Сборка и монтаж электрического щита
Электрощиток является тонким и сложным оборудованием, требующим точного расчета всех компонентов и их коммутации. Все монтажные работы по сборке оборудования должны производиться в чистом и сухом помещении. Желательно, чтобы в распределительном щите была дин-рейка, которая снимается для помещения на нее нужных модулей.
Работы по монтажу и сборке электрощитка состоят со следующих этапов:
- Монтаже корпуса.
- Организации ввода проводов и кабелей в бокс.
- Распределении внутри оболочки щитка кабелей.
- Защиты от ремонтных и отделочных работ внутренности прибора.
- Сборки на рамке предварительно.
- Окончательном монтаже, с подключением групп потребителей.
- Пусконаладочные работы.
Как правильно собрать силовой электрощит
Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:
- Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:
- удалить заглушки, расположенные на стенах ящика;
- привинтить DIN-рейки;
- смонтировать на стенках шины заземления и нейтрали;
- снять дверцу;
- подсоединить монтажные кронштейны.
После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.
Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.
После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.
Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники. Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.
На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы. в конце устанавливают самостоятельные автоматы и иные модульные устройства. Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.
Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.
С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.
Чтобы проверить надежность фиксации, нужно слегка подергать руками провод. Медь не должна выступать над автоматами, но и изоляция не должна быть зажатой. Провода можно собрать в пучки, закрепив стяжками из пластика, и разместить за рейкой.
Подсоединение вводного кабеля: его зажимают на главном автомате, при этом заземляющая жила сразу уходит на шину. С автомата ноль и фаза идут на счетчик или раздаются по схеме.
Последний этап. Если проводка полностью подготовлена, все потребители электрической энергии были подключены, можно проверить систему, по очереди подав на каждую из линий отдельно нагрузку. Если никаких проблем не обнаружено, можно произвести полное подключение. Останется лишь промаркировать автоматические устройства, приклеить схему к дверце, вернуть крышку на корпус.
Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.
Видео-инструкция, как правильно собрать электрощиток своими руками:
Особенности электрического щитка
Часто ремонт в доме надо совмещать с ремонтом электрической проводки. Если делать ее с большим запасом прочности, то это в конечном итоге может быть причиной пожара.
Если же наоборот, сделать ее маловыносливой к нагрузкам, то на электрическом щитке в частном доме придется постоянно менять пробки. Поэтому и щиток, и проводка должны быть тщательно рассчитаны под силу тока и напряжение.
Что такое сила тока
Любой электроприбор имеет указатель с силой тока и потребляемой мощностью. Если на нем нет значений силы тока, а есть только потребляемая мощность и напряжение, то надо мощность поделить на значение напряжения.
При расчете электрического щитка в частном доме надо выходить именно из силы тока. Максимальное значение силы тока в квартире определяется как сумма потребляемых мощностей всех включенных приборов, деленная на напряжение 220 Вольт. Если проводку рассчитать на малую силу тока, то при небольшой нагрузке они могут сгореть.
Необходимо рассчитывать не номинальную, а пиковую нагрузку, потому что в любой квартире иногда включают пылесос, утюг. Так, например, если в комнате постоянно включен компьютер 400 Вт, лампа 100 Вт, настольная лампа 75 Вт, телевизор 150 Вт, а также «блуждающая нагрузка» обогревателя 2 кВт, пылесоса 1,8 кВт, то пиковое потребление комнаты составит 5,5 кВт или же 25 ампер.
Для чего нужен щиток
Многие владельцы домов не знают, для чего нужен электрический щиток. Его главное предназначение – защита от перегрузок сети, которые могу вызвать пожар.
Если проводка имеет низкое поперечное сечение, то при больших нагрузках она может не выдержать и загореться. Если на электрическом щитке будут стоять завышенные автоматы, то если в доме на длительное время будут включены приборы высокой мощности, то розетки могут выгореть.
Если завысить сечение проводки, то квартира, по сути, также останется без защиты: автоматы могут не среагировать на высокие параметры нагрузки. Словом, щиток должен иметь оптимально подобранные пробки, которые должны совпадать и с потребляемой мощностью, и с сечение проводки.
Какие бывают провода
К щитку подсоединяются стандартные провода. Медная проводка имеет четыре стандартных типа сечения – от 1,5 мм 2 до 6 мм 2. Допустимая сила тока самого тонкого провода – 15 ампер, самого толстого – 34 ампер. Алюминиевый провод должен иметь гораздо большее поперечное сечение. Мягкие кабеля использовать не рекомендуется, так как могут быть проблемы с безопасностью проводки.
Будьте осторожны: щитки в частном доме и розетки не подходят на провода меньше, чем полтора кв. мм. Не нужно брать также автоматы меньше, чем 10 ампер.
Что нужно установить в щитке
В щитке необходимо предусмотреть разделение проводки на несколько линий. Если в доме будет одна линия, то в случае аварии весь дом будет обесточен. При делении проводки на несколько частей легче будет определить место аварии.
В электрический щиток в частном доме нужно устанавливать несколько автоматов. Например, для каждой комнаты надо установить отдельный автомат. Идеально, чтобы и на освещение также был автомат. На автоматы питание приходит через один большой автомат. Это надо для того, чтобы можно было оперативно обесточить всю комнату. Автомат нумеруется в положении слева направо.
Установка и замена щитка
Вы можете установить электрический щиток самостоятельно. Самая простая процедура в этом случае – замена автоматов.
На щитке видно счетчик, а также пакетный выключатель и автоматы. Пакетный выключатель имеет вид устройства с четырьмя контактами и рукояткой поворотного типа. С магистральных электропроводов на щиток приходит фаза и ноль.
Перед заменой автоматов необходимо проверить их номинал и купить такой же. Ни в коем случае не надо устанавливать автомат большего номинала, так как это приводит к авариям, если на один автомат включить одновременно много мощных приборов.
Замена автоматов делается при полностью отключенном пакетном выключателе. Однако при этом надо быть осторожным, иначе при неверном движении можно остаться без света. Помните о том, что пакетный выключатель самостоятельно нельзя отремонтировать или установить. Для этого надо вызывать квалифицированного электрика.
Если при установке автоматов происходит короткое замыкание, то нужно проверить состояние изоляции проводов и в случае необходимости заменить ее с помощью изоленты.
Пластиковые корпуса для электрического щитка можно купить в магазине. Как правило, они имеют уже готовую DIN-рейку. В комплектность товара входят также колодки для заземления и ноль. Корпуса с пластиковыми рейками покупать не стоит, так как они ломаются и не обеспечивают нужной безопасности.
(Ещё нет голосов)
Комментариев пока нет!
Размеры и виды электрощитков
Рассчитав количество комплектующих и начертив схему электрощитка, необходимо позаботиться о том, куда все эти элементы будут устанавливаться. Пора приобретать шкаф, в который поместится вся необходимая электрика. Прежде всего, определяем точное место установки электрощита. Именно от места будет зависеть тип шкафа. К примеру, если щиток будет устанавливаться на улице, потребуется влагозащищенный шкаф, если в помещении, то можно обойтись обычным.
Различают следующие виды электрощитков:
- пластиковые и металлические;
- навесные и встраиваемые;
- разборные и цельные;
- с большим и малым количеством мест;
- с глухой и прозрачной дверцей;
- с механизмами запирания и без.
Также шкафы для бытовых электрических щитов отличаются по размеру и форме. Шкаф следует выбирать по месту и количеству электрической начинки, но если есть выбор, берите большой щиток. С большим щитком проще работать, к тому же останется дополнительное место на случай, если вы решите когда-нибудь провести модернизацию электросети.
Размер щитка определяется не только габаритами самого шкафа, но и количеством мест под однополюсные автоматы толщиной 12 мм. Учтите тот факт, что в вашей схеме будут не только однополюсные, но и двухполюсные автоматы, у которых толщина в два раза больше. В общем, чтобы правильно рассчитать количество требуемых мест в будущем шкафу, потребуется знать габариты всех применяемых в схеме автоматов. Но это не особенно сложно, поскольку чаще всего размеры у них стандартные.
Приведем пример, на котором вы увидите, сколько мест в щитке займет тот или иной модуль.
- Однополюсный автомат займет 1 место.
- Двухполюсный автомат займет 2 места.
- Трехполюсный автомат – 3 места.
- Однофазное УЗО – 2 места.
- Трехфазное УЗО – 4 места.
- Однофазный дифавтомат – 2 места.
- Шина – 1 место.
- Модульная розетка – 3 места.
- Реле напряжения – 3 места.
- Модульный электросчетчик – от 6 до 8 мест.
Нормативные документы и правила
Требования к установке электрощитка прописаны в ГОСТ 51321.1-2007 Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.
Основные требования и правила установки
В ГОСТах и ПУЭ указан правильный способ подключения щитка.
Нормативы отмечают несколько моментов:
наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса; разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой; обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026; выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;
подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В; защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками; сборка нулевых проводников на шинах N и RE; подключение REN-провода на RE щитка; использование клемм для защиты вводного и выводного провода; выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками; маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза); маркировка контактов шин N и RE по порядковым номерам защитных автоматов; подключение по одному проводнику на зажим шины N или RE; обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.
Какой корпус надежнее – из металла или пластика
Металлический распределительный щиток в деревянном доме Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.
Электрощит из металла имеет ряд особенностей:
- надежная посадка на защитный ноль;
- высокие антивандальные характеристики;
- хорошие показатели пожаростойкости;
- устанавливается на улице или в подъезд;
- влагостойкость класса IP31 – IP54.
Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.
Пластиковый электрический щиток у двери в прихожей
Пластиковый корпус отличается следующими характеристиками:
- подходит под дизайн интерьера;
- можно встраивать в специальную нишу;
- стойкость к влажной среде;
- красивая прозрачная или тонированная дверца;
- отличная пылестойкость.
При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.
Нужно знать перед сборкой
Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания. а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.
На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.
Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит. в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества. общее УЗО. вводной автоматический выключатель. разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.
От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО .
От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.
Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.
Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей. поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.
Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.
Этапы и правила сборки своими руками
Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.
Работы по монтажу щита распределяются на несколько этапов:
- Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
- Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
- Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
- Прикручиваются петли для монтажа.
- Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
- Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
- Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
- Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
- Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
- Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.
Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:
- Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
- Изгибы — под углом 90 градусов.
- Жилы оголяются примерно на 10 миллиметров.
- На гибкий провод обжимают наконечники.
- Все соединения плотно протягиваются.
- По неписаным правилам ввод подключается сверху, потребители снизу.
- Не зачищенные области проводов не должны зажиматься в клеммниках.
- Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.
Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.
На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.
Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.
https://youtube.com/watch?v=k9VgPEsrdUk
УЗО и автоматические выключатели (АВ) для отдельных групп
Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:
- Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
- Как и в какой последовательности УЗО и автоматы соединяются между собой?
Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:
- УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
- Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.
В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.
Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.
Сергей Савельев
Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.
На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.
Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:
- По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
- По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
- По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».
Сергей Савельев

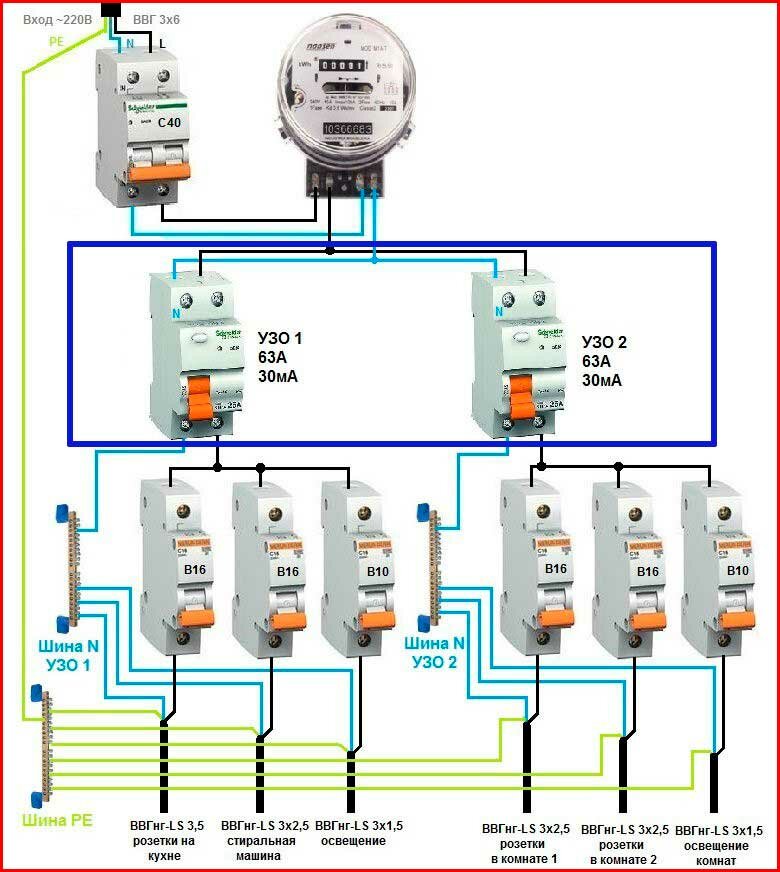

УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).
Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.
Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.
Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.
И еще о номинале УЗО.
R0c0t Пользователь FORUMHOUSE
Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).
Составляем схему распределительного щита

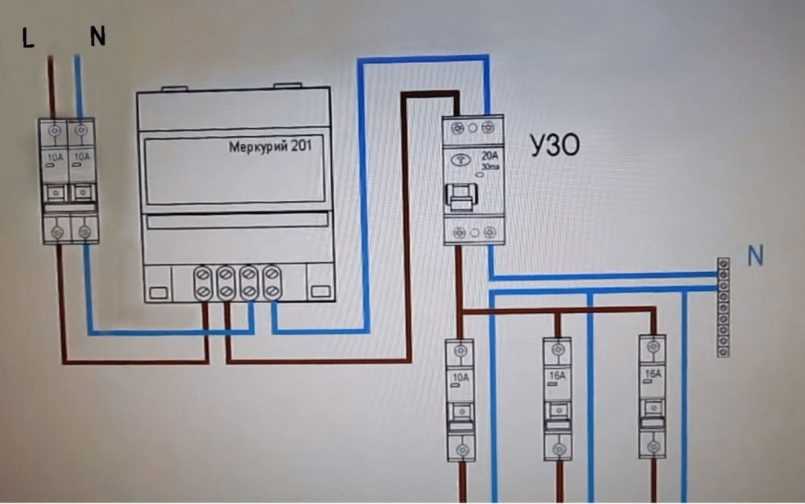

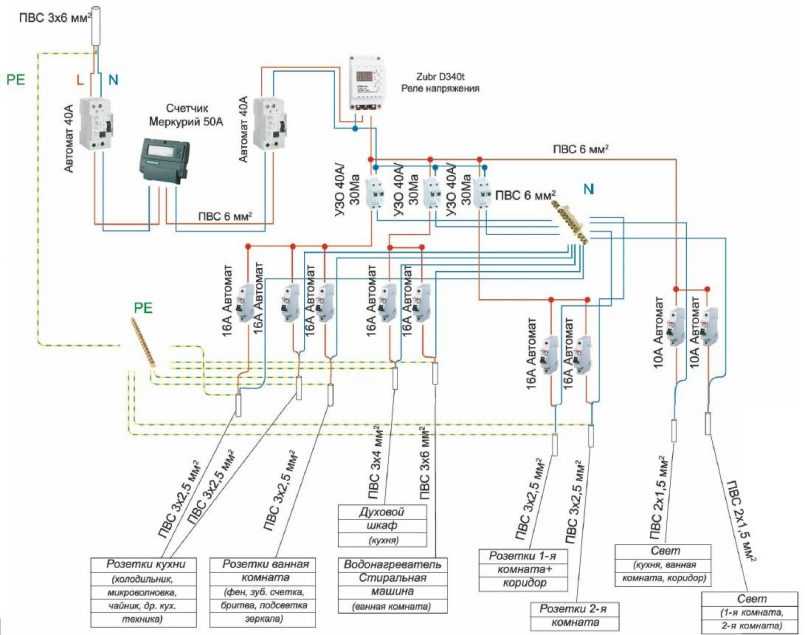

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:
- мощность, потребляемую каждой отдельной группой;
- общую расчетную мощность;
- количество потребительских групп;
- месторасположение счётчика расхода электроэнергии.
Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.
Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.
Требования к электрощиткам
Прежде чем приступить к установке электрощитка своими руками, нужно его выбрать.
К выбору нужно подойти с максимальной ответственностью, ведь от этого зависит не только последующий монтаж, но и удобство пользования и безопасность в доме.
Существуют определенные требования к электрощитам и их установке.
Требования к электрощиту и правила монтажа таковы:
Электрощитки заполняются строго по технической документации, которая прилагается к электрощитку. В документах прописано число УЗО, которые разрешено устанавливать; Обязательно электрощиток должен обозначаться знаком электробезопасности, на котором указано номинальное напряжение; Электрощит должен быть изготовлен из негорючего материала, а покрытие не должно пропускать ток. Можно приобрести щиток из пластика или металла, покрытого специальной краской; На провода внутри и снаружи щитка наносится маркировка, которая обозначает группу элементов. Делается это с использованием бирок; К клемным колодкам нуля и заземления подключается только по одному проводу на клемму
Шины должны быть помечены синим цветом для нуля и черным — для фазы; Автоматы между собой должны быть соединены шинопроводником; Корпус и дверцы электрощитка должны иметь заземление; Электрощиток обязательно должен иметь паспорт, в котором указывается тип электрощитка, уровень защиты, класс электрощитка, указания по установке, мерам предосторожности и многие другие данные; При монтаже щитка в деревянном доме — запрещена внутренняя проводка, но если нет возможности проведения внешней, то внутренняя проводка в деревянном доме обязательно выполняется в трубах или металлорукаве. Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме

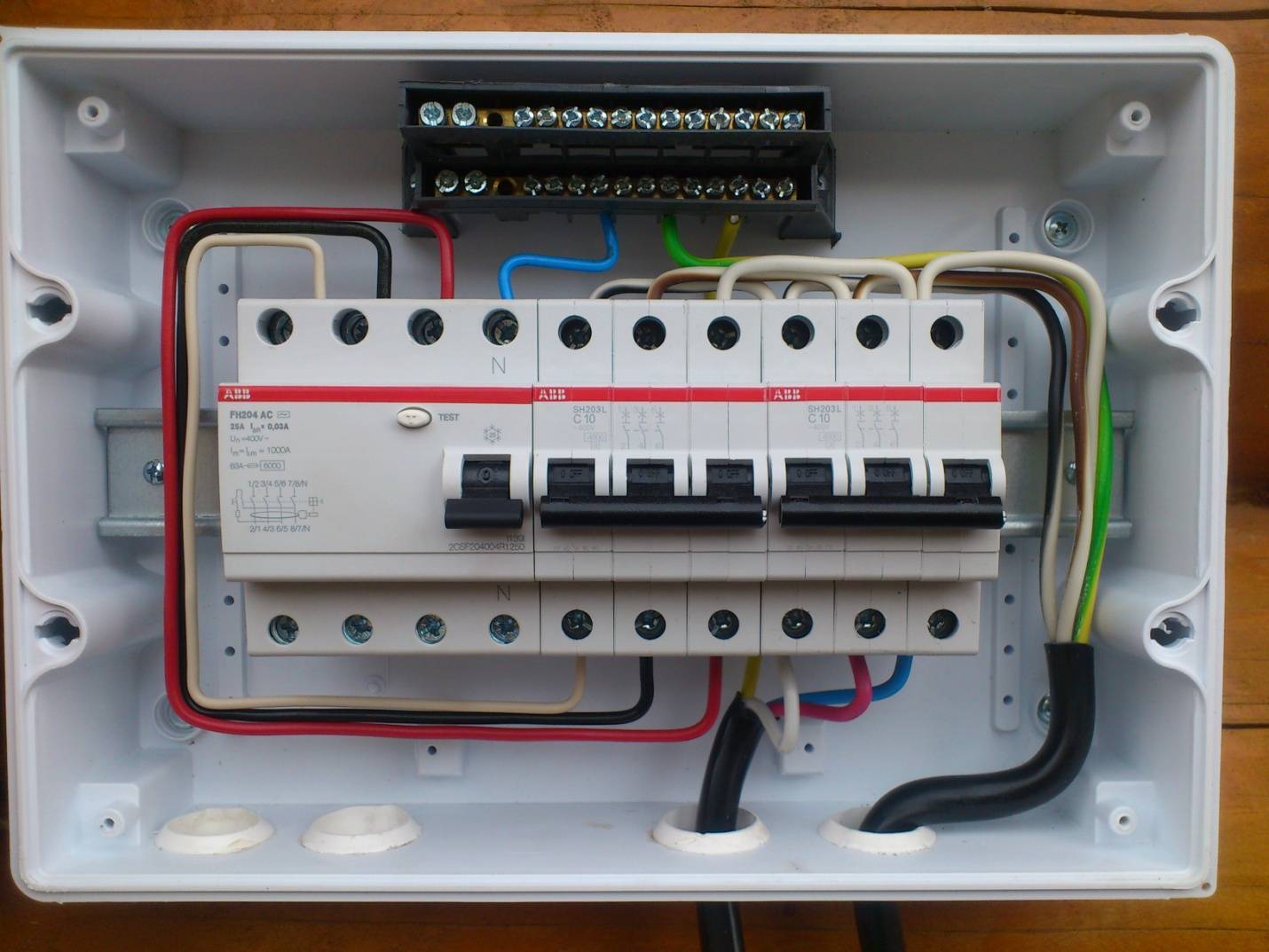

Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме.
Но одних знаний будет недостаточно, нужна еще схема электрощитка, которая потребуется при проверке работ электриком.

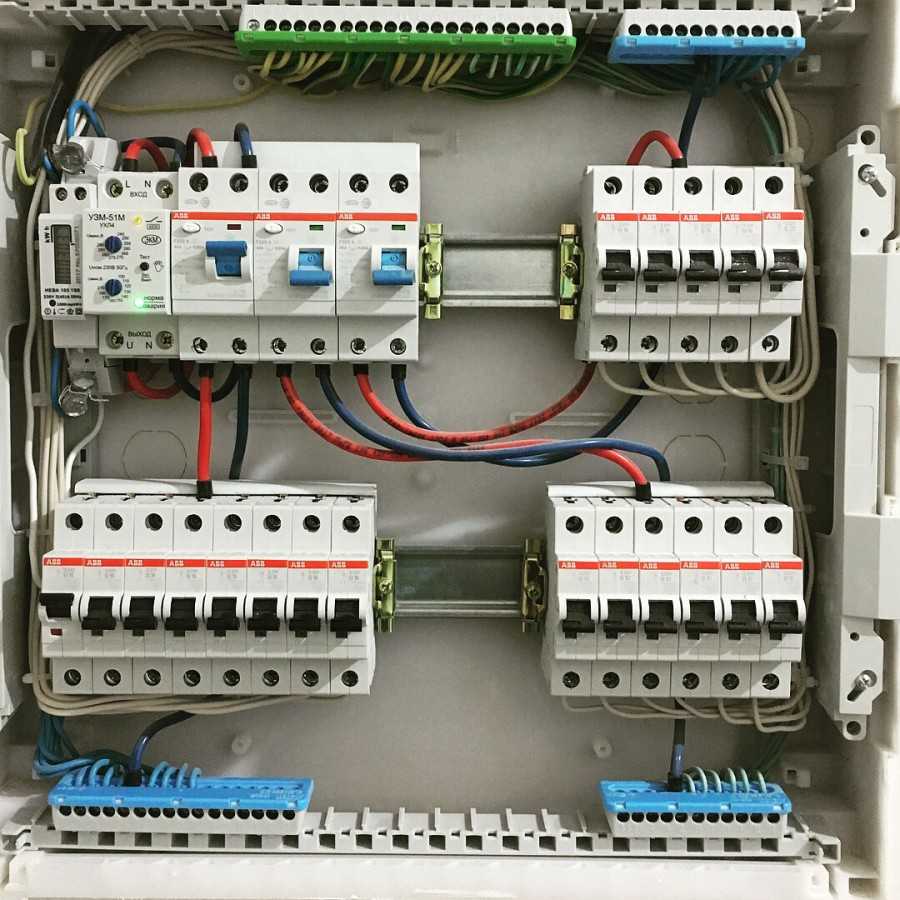

Автоматы защиты
Автоматические выключатели должны выдерживать ток в электрической сети помещения при подключении потребителей. Поэтому выбирая автоматы, мы должны провести нехитрые расчеты.
Для начала нужно посчитать суммарную мощность всех электроприборов, которые будут подключены к конкретному автомату, например:
- электрочайник – 2 кВт;
- посудомоечная машина – 1,8 кВт;
- микроволновая печь – 1,5 кВт;
- тостер – 1,1 кВт;
- кофеварка – 1,5 кВт.
Суммируем эти значения, получаем 7,9 кВт. Это значение переводим в Вт, получается 7900 Вт. Делим 7900 Вт на 220 Вольт, получаем 35,9 А. Соответственно автомат мы будем выбирать тот, который способен выдержать ток с запасом, скажем на 40 А.
