Сэндвич трубы для печей - особенности конструкции и правила выбора

Компоновка трубы

Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.

Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:

Проводится на схеме линия от верхней точки трубы до точки конька.
Проводится от конька линия параллельно горизонту.
Угол между двумя линиями составляет порядка 10 гр.

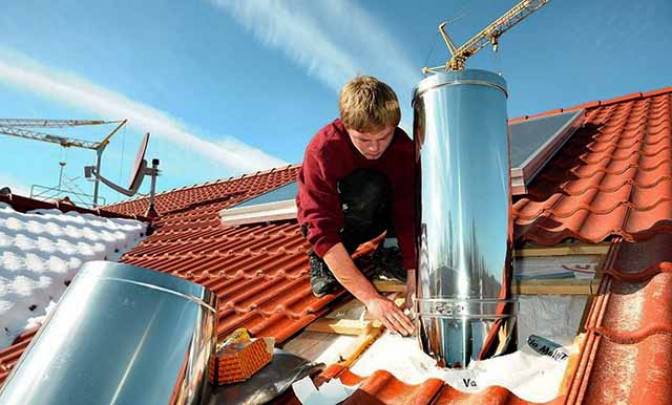

Монтаж пошагово:

Профнастил устанавливается в отдалении от трубы.
Раздельный блок устанавливается не менее чем на 16 см
Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
Монтируется снятый перед этим лист и фиксируется.
Стыки и швы заделываются герметиком.
Вокруг трубы оборачивается минеральная вата и фиксируется.
Ставится «зонт» для дымохода.

Отличительные отличительные характеристики системы

В основном, сэндвич трубы имеют круглое сечение. Внутренние диаметры могут быть разными. Для котлов отопления мощностью до 40 Квт — это 130-200 мм, для каминов и печей — 200-280 мм. Толщина утеплителя может меняться от 30 до 80 мм, в некоторых случаях и больше. Чем он толще, тем ниже температура внешней трубы. Для установки дымо отвода с наружной стороны строения необходимо применять прекрасно утеплённую трубу.

Ассортимент выпускаемых компонентов сэндвич труб дает возможность решать любые задачи при установке. Это прямые участки разнообразного диаметра (длины 0,25; 0,5 и 1 м), повороты, стартовые и оконечные детали, колпаки, детали крепежи, проходов через кровлю и перекрытие.

Современные системы стальных дымоходов в себя включают все допустимые детали. Если их на самом деле недостаточно, можно сделать изделия по своим габаритам

Уход за системой

Операции по уходу потребуют следить за уровнем тяги в дымоходе и вовремя прочищать его от сажи или мусора. Разберем несколько ситуаций и мер по их устранению:

Новый дымоход, но тяга недостаточная. Такой ситуации есть 2 объяснения. Первое – простое. При строительстве печи и монтаже дымохода в каналах остался строительный мусор. Очистив каналы, легко получаем нормальную тягу. Если пламя в печи остается окрашенным в бурый цвет – значит, допущены ошибки при строительстве печи или монтаже дымохода. Такая неисправность потребует находить причину, но для этого лучше привлечь специалистов.
Печь введена в эксплуатацию и после нескольких месяцев работы тяга стала недостаточной. Это значит, что пришло время прочистить каналы дымохода от сажи. Для этого можно пропустить в трубу трос и привязав к концу ершик, протащить его по трубам. Народные рецепты проще. Советуют слепить большой снежок и опустить его в дымоход. Снег будет постепенно таять, опускаться, снимая нагар со стенок.

Поэтому основные работы по уходу за дымоходом – это профилактика засорения каналов и периодическая проверка герметичности мест соединения труб.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото – распушка

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Сейчас читают

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

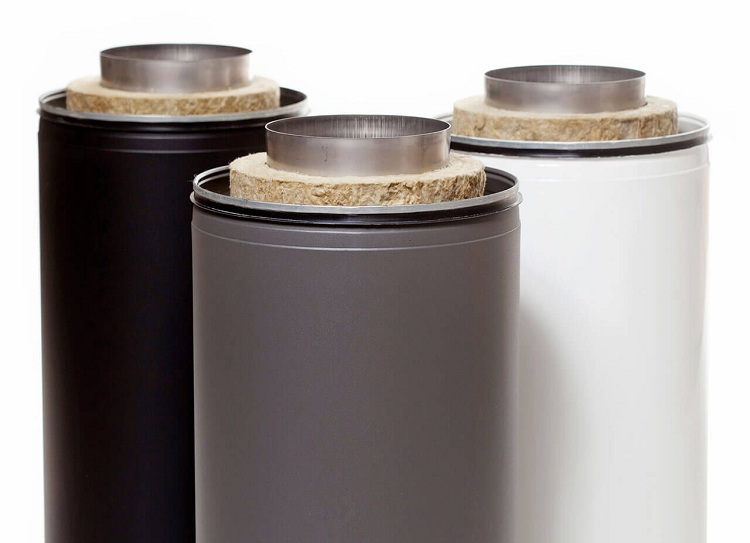

Свойства дымоходных сэндвич труб

Сэндвич труба для дымо отвода, сделанная из хорошей стали, термостойка, кислотостойка, долговечная.
Гладенькая поверхность внутри помогает отличной тяге, сажа оседает в существенно меньшем количестве, чем в середине кирпичной трубы.
Двухконтурные трубы компактны, проходы через перекрытия и кровлю не могут представить трудности.
Сэндвич идет через перекрытие и кровлю. Который расположен между трубой и конструкциями теплоизолятор закрывают металлическими фартуками
При влиянии большой температуры внутренняя труба сэндвича увеличивается, достаточно существенно. Система двойной трубы дает возможность внутреннему и внешнему контурам трудиться по отдельности, смещаться по отношению друг к другу.
Двухконтурные трубы имеют маленький вес, не просят устройства опор, фундаментов, крепятся к стенкам и перекрытиям. Трубы можно ставить конкретно на приборы отопления, располагать свободно в середине и с наружной стороны строения.

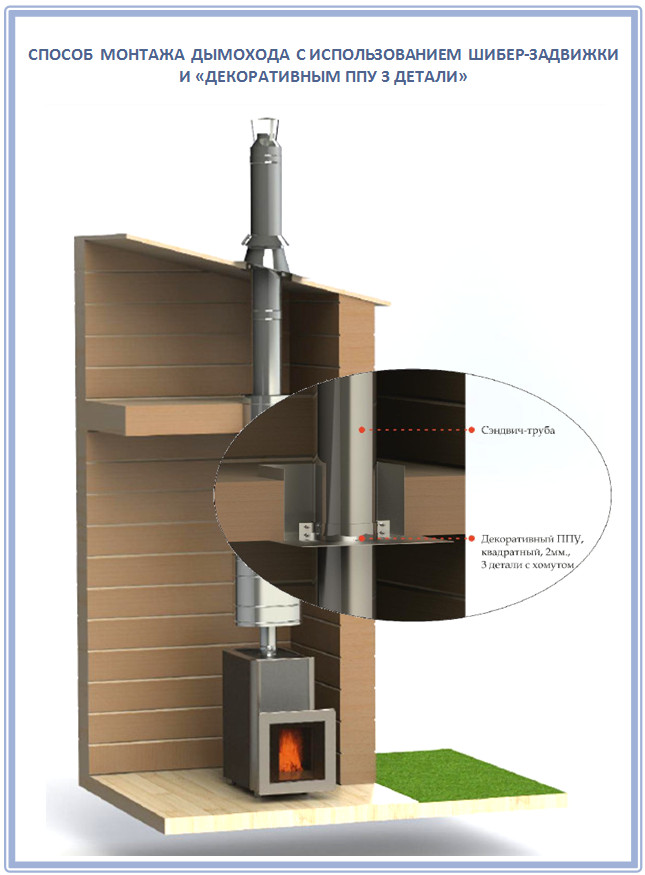

Принципиальная монтажная схема. Сэндвич труба может быть расположена в любых местах дома
Внешняя поверхность сэндвича даже при активной эксплуатации теплогенерирующего прибора остается только лишь тёплой, предотвращая возможность ожога при прикосновении.
Благодаря низкой температуре наружной оболочки двухконтурные дымоходы пожаробезопасны. Это обеспечюет им чрезвычайную известность при сооружении домов из дерева.
Превосходная тепло-изоляция дает возможность разместить дымоходы с наружной стороны строений без ухудшения тяги.

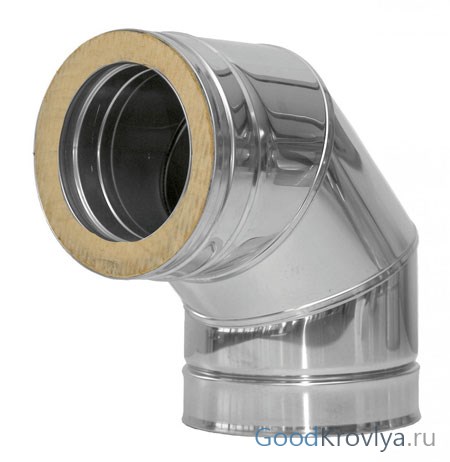

Поворотная секция. Прекрасно видна система сэндвича

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Нас интересует пункт , который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

500 мм до дерева без термозащиты;

380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

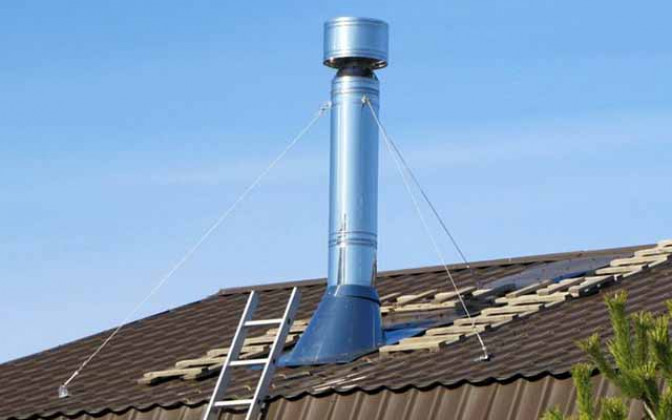

Определение высоты дымохода над крышей

При расчёте длины дымоотводной трубы над кровлей, необходимо учесть следующие правила:

высота дымоотводного канала должна составлять не менее 5 метров. Такие показатели требуются для нормальной тяги в системе, которая обеспечивает отвод продуктов сгорания

В случае если длина канала меньше, чем 5 метров необходимо установить специальный прибор, который усилит тягу — электрический дымосос; над плоской кровлей нужно монтировать сэндвич трубу так, чтобы она возвышалась минимум на 0,5 м над материалом крыши; в случае если дистанция от конька кровли до сэндвич трубы составляет меньше чем 1,5 м, труба должна возвышаться над коньком минимум на 0,5 м; если дистанция от конька до дымохода составляет от 1,5 до 3 м, то тогда трубу можно монтировать на одном уровне с верхней границей кровли; если дистанция от конька до трубы превышает 3 м — высота конструкции должна быть ниже уровня верхней границы кровли с уклоном не больше чем на 10°; при монтаже печной сэндвич трубы в бане необходимо учесть ещё одно важное правило: если поблизости расположены строения выше бани, то тогда труба монтируется выше этих объектов

Высота дымохода рассчитывается в зависимости от формы крыши строения, близости конька, а также наличия других сооружений вокруг дома

Достоинства и недостатки сэндвич дымоходов

Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:

За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
Возможность вывести дымоход через потолок или через стену
За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
Простая и лёгкая установка дымоходов
Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.

Теперь о недостатках, которые всё-таки имеются:

Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала

Размеры сэндвичей из нержавеющей стали

Приобретая сэндвич, стоит обращать внимание на показатели сечения выхода патрубка из котла. Диаметр сэндвича должен быть не меньше этого показателя

Это связано с тем, что труба надевается на выход патрубка и от этой точки начинается её прокладка.

Показатели сечения внутренней трубы из нержавейки могут быть от 100 до 300 мм. А также стоит запомнить, что такие детали выпускаются отрезками по 0,5 или 1 м. Толщина стенки таких изделий может быть разной в зависимости от назначения трубы (0,5 или 1 мм).

Толщина теплоизоляционного слоя чаще всего не превышает 6 см

Толщина теплоизоляционного слоя между внутренней и внешней трубами может отличаться, однако, наиболее распространённые показатели — 4–6 см. Зависимость наружного диаметра сэндвичей от внутреннего представлена в таблице № 1.

Таблица 1

Ду внутренней трубы, мм	Ду наружной трубы, мм
300	350–400
250	300–350
200	250–300
180	250
150	200–250
140	200
130
120
115
110
100

При выводе дымохода через крышу стоит учитывать ряд правил, связанных с этим мероприятием. Правильное расположение дымоотводной трубы обеспечивает хороший вывод продуктов сгорания и нормальную тягу в системе.

Основные достоинства

Ключевое преимущество дымохода из сэндвич трубы — легкий вес, который в разы меньше веса аналогов на основе стали, кирпича, керамики, керамзитобетона и других материалов.

Простота сборки всех модулей, возможность собрать и установить такую трубу даже без специальной инженерной подготовки считается также плюсом.

Можно назвать и другие преимущества труб:

простая фиксация конструкции без дополнительных усиливающих конструкций;
гладкая поверхность, облегчающая очистку от сажи;
защита от конденсата благодаря наличию утеплителя;
отсутствие ржавчины за счёт антикоррозийного покрытия.

Срок эксплуатации дымохода из сэндвич трубы составляет не менее 25 лет, в течение которых она не требует каких-либо особых условий и сложных мероприятий по уходу.

Монтаж сэндвич труб

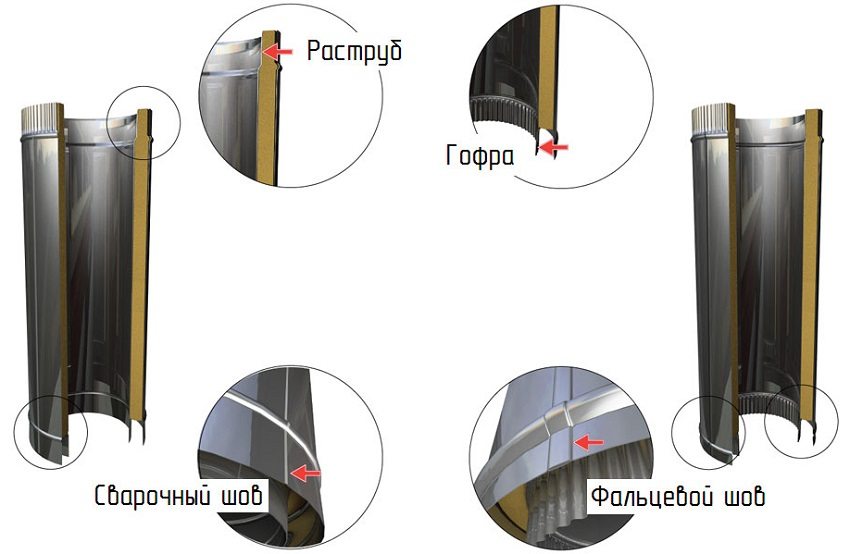

Стыковка труб между собой выполняется довольно просто: внутренняя труба верхней части дымохода стыкуется с нижним элементом второй трубы. Таким образом, получается герметичное и прочное соединение.

Специалисты рекомендуют для дополнительной надёжности наносить на стыки сэндвич труб специальный герметик. Такой герметик должен обладать устойчивостью к температуре не ниже 100 °C. Кроме этого, отдельные части конструкции фиксируются посредством специальных хомутов и кронштейнов.

Практически во всех случаях монтажа дымохода из сэндвич труб возникает необходимость выполнить поворот. Поворот можно выполнить двумя способами:

повернуть конструкцию на 15, 35 или 45°;
на 90°.

Первый вариант в основном необходим для огибания препятствия при прокладке трубы через потолок или крышу, а поворот под прямым углом, как правило, необходим при монтаже сэндвич дымохода через стену.

Проход через перекрытия должен выполняться в вертикальном или же горизонтальном (через стену) положении. Любые отклонения недопустимы. При прокладке дымохода через стену необходимо запомнить, что длина горизонтального отрезка не должна превышать 1 м. В противном случае такая система будет иметь проблемы с тягой, легко засоряться и в скором времени выйдет из строя.

Помимо всего прочего, необходимо проследить, чтобы коммуникации внутри дома не соприкасались с сэндвич конструкцией. Это правило действует для всех сетей: газовых труб, электрических кабелей и т. д.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВт	Сечение трубы, в миллиметрах
3,5	130×130
3,5÷5,2	130×190
5,2÷7,0	130×260
7,0	190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Дымоход через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности

Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

горизонтальной части, отходящей от котла либо печи;
вертикального канала;
задвижек;
ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
тройника;
дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

настенные. Они фиксируются к фасаду;
коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

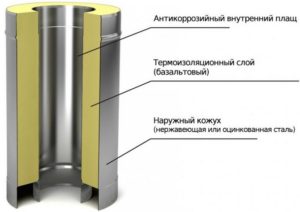

Сэндвич-труба в разрезе

Какой дымоход можно выводить через стену

Дымоход через стену можно вывести из любого вышеперечисленного материала.

Под дымоход из кирпича или керамики необходимо будет выполнить отдельно стоящий фундамент, так как сделанная труба получится очень массивной. А это — дополнительные затраты.

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

Её можно провести после завершения строительства дома, а не в его начале.

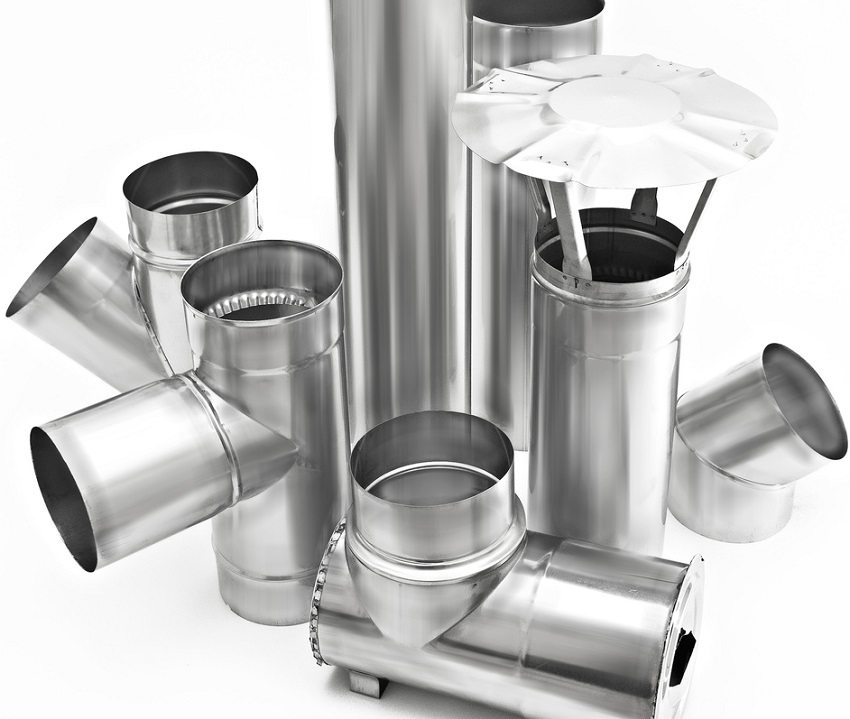

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

легкий вес — способствует удобству сборки и не требует возведения фундамента;
модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
гладкость внутренней поверхности;
стойкость к прогоранию — способствует длительной эксплуатации дымохода;
тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

одностенные (однослойные, одноконтурные) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации;
двухстенные (трехслойные, двухконтурные, сэндвич-трубы) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие.

Особенности

Сегодня сэндвич-труба для дымохода всё чаще применяется в обустройстве отопительных систем. Это обусловлено высоким качеством применяемых материалов, работоспособностью и долгим сроком службы конструкции, эстетичным внешним видом. Используется сэндвич-труба повсюду.

Устройство сэндвич-трубы для дымохода

Интересное название труб «сэндвич» полностью отражает принцип устройства конструкции. Дымоход включает в себя три слоя, а именно пара труб, которые находятся одна в другой, и тепловая изоляция, которая заложена между ними. Нержавеющая сэндвич-труба имеет свои индивидуальные свойства, из-за которых, собственно, зачастую им и отдаётся предпочтение.

Установка дымохода с одним слоем часто нерациональна при строительных работах дома. На это есть свои причины, главная – скопление паров воды при температурных различиях продуктов горения, что отводятся из помещений, и воздуха за стенами жилища.

При использовании трубы для дымохода из нержавейки типа сэндвич этот вопрос решается сам собой из-за присутствия утеплительной прослойки, которая имеет низкий коэффициент тепловой проводимости. Однако сборник конденсата стоит всё равно поставить.

Толщина утеплительного слоя должна быть минимум 25 мм, но может достигать и 60 мм.

Сэндвич-трубы выпускаются разных размеров, поэтому выбрать нужную модель по диаметру и длине не составит труда. Ассортимент данного рода устройств включает в себя различные элементы соединения. Таким образом, соединить все углы, удлинения и переходники будет легко и осуществляется это просто.

Эффективность удаления сгораемых продуктов из жилого помещения будет зависеть от количества препятствий (трубных изгибов и поворотов), которые находятся на их пути. Вариант в идеале – единственный поворот 90 градусов вверх. В случаях, когда это не возможно, старайтесь, чтобы число поворотов было не больше трёх.

Причины такого непродолжительного срока службы могут быть разные. Это и брак в производстве, и неверно выбранный тип для конкретного котла.

Чтобы конструкция была работоспособна максимально долгое время, требуется вовремя делать профилактическую чистку.

Про особенности керамических дымоходов можно прочитать здесь.

Сэндвич трубы для печей: схема трубы сэндвич для печей дымоходов, видео с проведением монтажа
