Принцип работы люминесцентного светильника
Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания. Сопротивление между электродами в холодном состоянии большое, и величина тока, протекающего между ними, недостаточна для возникновения разряда. Для зажигания требуется импульс высокого напряжения.
Лампа с зажженным разрядом характеризуется низким сопротивлением, которое имеет реактивную характеристику. Для компенсации реактивной составляющей и ограничения протекающего тока последовательно с люминесцентным источником света включается дроссель (балласт).
Многим непонятно, для чего нужен стартер в люминесцентных лампах. Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ.
Для чего нужен дроссель
Использование дросселя для люминесцентных ламп (балласта) в цепях питания необходимо по двум причинам:
- формирование напряжения запуска;
- ограничение тока через электроды.
Принцип работы дросселя основан на реактивном сопротивлении катушки индуктивности, которой является дроссель. Индуктивное сопротивление вносит сдвиг фаз между напряжением и током, равный 90º.
Из того, что ограничивающей ток величиной, является индуктивное сопротивление, следует, что дроссели, предназначенные для ламп одной мощности, нельзя использовать для подключения более или менее мощных устройств.
В некоторых пределах возможны допуски. Так, ранее отечественная промышленность выпускала люминесцентные светильники с мощностью 40 Вт. Дроссель 36W для люминесцентных ламп современного производства можно без опасений использовать в цепях питания устаревших светильников и наоборот.
Отличия дросселя от ЭПРА
Дроссельная схема включения люминесцентных источников освещения отличается простотой и высокой надежностью. Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска.
В то же время схема имеет существенные недостатки, которые заставили искать новые решения включения ламп:
- длительное время запуска, которое увеличивается по мере износа лампы или снижения напряжения питания;
- большие искажения формы напряжения питающей сети (cosф<0.5);
- мерцание свечения с удвоенной частотой питающей сети из-за малой инерционности светимости газового разряда;
- большие массо-габаритные характеристики;
- низкочастотный гул из-за вибрации пластин магнитной системы дросселя;
- низкая надежность запуска при отрицательных температурах.
Проверка дросселя ламп дневного света затрудняется тем, что приборы для определения короткозамкнутых витков распространены мало, а при помощи стандартных приборов можно только констатировать факт наличия или отсутствия обрыва.
Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры (ЭПРА). Работа электронных схем основана на другом принципе формирования высокого напряжения запуска и поддержания горения.
Высоковольтный импульс генерируется электронными компонентами, а для поддержки разряда используется высокочастотное напряжение (25-100 кГц). Работа ЭПРА может осуществляться в двух режимах:
- с предварительным подогревом электродов;
- с холодным запуском.
В первом режиме на электроды подается низкое напряжения в течение 0.5-1 секунды для первоначального нагрева. По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами. Данный режим технически реализуется сложнее, но увеличивает срок службы ламп.
Режим холодного запуска отличается тем, что напряжение запуска подается на непрогретые электроды, вызывая быстрое включение. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами (с перегоревшими нитями накала).
Схемы с электронным дросселем имеют такие преимущества:
полное отсутствие мерцания;
широкий температурный диапазон использования;
малые искажения формы напряжения сети;
отсутствие акустических шумов;
увеличение срока службы источников освещения;
малые габариты и вес, возможность миниатюрного исполнения;
возможность диммирования — изменения яркости путем управления скважности импульсов питания электродов.
Схемы подключения
Прежде чем перейти к модернизации светильника с заменой люминесцентных ламп Т8 на светодиодные, сначала нужно как следует разобраться со схемами. Все люминесцентные светильники подключаются по одному из двух вариантов:

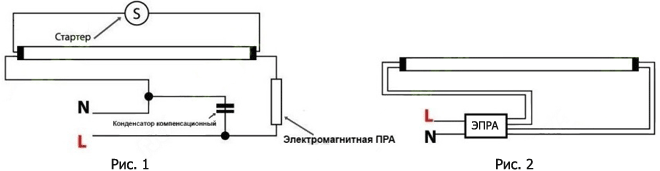

на базе ПРА, в составе которого дроссель, стартер и конденсатор (рис.1);
на базе электронного балласта (ЭПРА), который состоит из одного блока – высокочастотного преобразователя (рис.2).

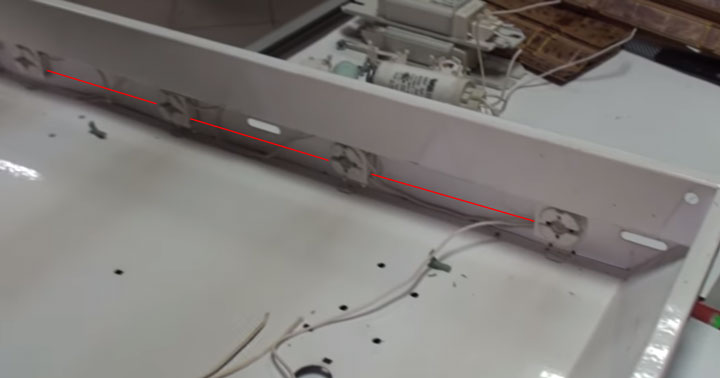

В растровых потолочных светильниках 4 люминесцентных трубки подключаются к 2 ЭПРА, каждый из которых обеспечивает работу двух ламп или к комбинированному ПРА, включающему 4 стартера, 2 дросселя и 1 конденсатор.
Схема подключения светодиодной лампы Т8 не содержит никаких дополнительных элементов (Рис.3). Стабилизированный блок питания (драйвер) светодиодов, уже встроен внутри корпуса. Вместе с ним под стеклянным или пластиковым рассеивателем находится печатная плата со светодиодами, закреплённая на алюминиевом радиаторе. Напряжение питания 220В может поступать на драйвер через штырьки цоколя, как с одной стороны (обычно на изделиях украинского производства), так и с обеих сторон. В первом случае штырьки, расположенные с другой стороны, выполняют функцию крепежа. Во втором случае с каждой стороны может быть задействован 1 или 2 штырька. Поэтому прежде чем модифицировать светильник, нужно внимательно изучить схему подключения, приведенную на корпусе LED-лампы или в документации к ней. Наиболее распространенными являются светодиодные лампы Т8 с подведением фазы и ноля с разных сторон, поэтому переделка светильника будет рассмотрена именно на таком варианте.
Люминесцентные светильники на две, четыре и более ламп
Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.
При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.
Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.
Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:
фаза
ноль
земля
До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.
Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.
Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.
Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.
Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.
Видео подключения люминесцентных ламп
Более подробно об устройстве люминесцентных ламп:
Люминесцентные лампы обычно используют для освещения супермаркетов, учебных аудиторий, промышленных объектов, общественных закрытых помещений и прочего. С появлением более современных видов, которые выпускаются со стандартным цоколем E27, их начали использовать и в домашних условиях.
По истечении времени они набирают всё большей популярности.
Но схема включения люминесцентных ламп достаточно сложная и требует особых познаний в этой области. Обычно подключают двумя схемами, о которых мы и поговорим дальше. Но сначала следует разобраться в принципе работы и строении такого светильника.
Классическая схема включения люминесцентных ламп
Несмотря на технический прогресс и все преимущества электронных пускорегулирующих аппаратов (ЭПРА), и по сей день часто встречается схема включения с дросселем и стартером. Напомним, как она выглядит:
Люминесцентная лампа — это колба, которая конструктивно выполняется как прямая и закрученная трубка, наполненная парами ртути. На её концах расположены электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов). Спирали имеют два вывода, к которым подается питание, а стенки колбы покрыты слоями люминофора.

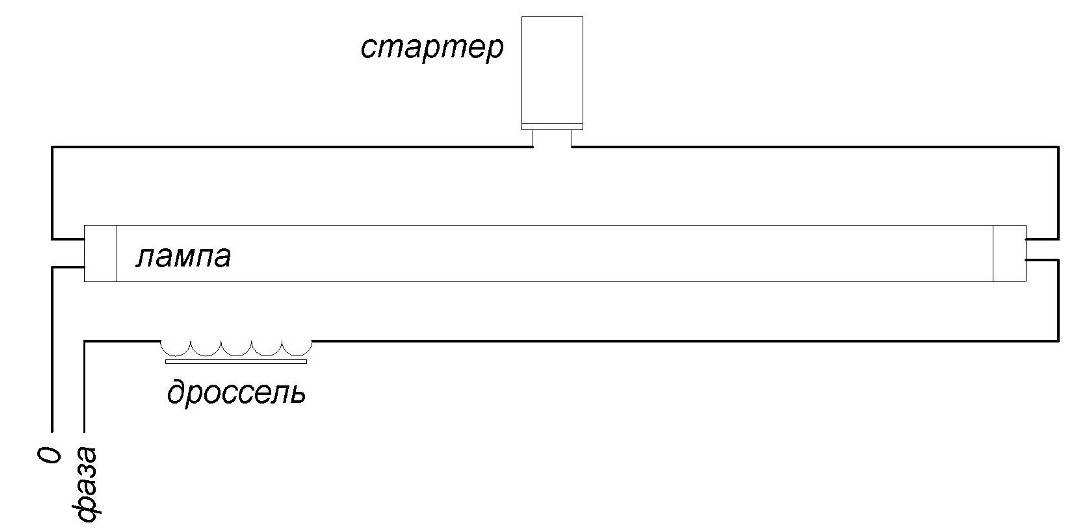

Принцип работы стандартной схемы подключения люминесцентной трубки с дросселем и стартером довольно прост. В первый момент времени, когда контакты стартера холодны и разомкнуты – между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по такой цепи:
Фаза-дроссель-спираль-стартер-вторая спираль-ноль.
В этот момент под воздействием протекающего тока разогреваются спирали, при этом остывают контакты стартера. В определенный момент времени контакты от нагрева изгибаются и цепь разрывается. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.
Такой источник света не может работать напрямую от сети 220В, потому что для ее работы нужно создать условия с «правильным» питанием. Рассмотрим несколько вариантов.
3
Особенности электронной схемы – современный вариант
Основное преимущество такого способа – более продолжительная служба ЛДС. Устройство собрано на микросхемах, благодаря этому у него компактные размеры, низкое энергопотребление. Прибор работает на частоте 130 кГц, свет от этого ровный, не мерцает. С применением электроники также собирают современные люминесцентные лампы, у которых балласт расположен в стандартном цоколе.
Конструктивно это печатная плата, размещенная в небольшом корпусе. На обратной стороне имеется схема подключения, из которой понятно, как и сколько ламп подключается. Графическую информацию повторяют надписи. Имеются удобные контакты, куда требуется вставить провода.ЭПРА выполняет те же функции, что и дроссель со стартером, но делает это более качественно. Электроды подогреваются плавно, что способствует большей эффективности и длительной работе. Светильники с электронной начинкой можно использовать вместе с диммером – устройством, которым плавно регулируют яркость освещения. Его нельзя применить, если пусковая аппаратура электромагнитная. Схема подключения электронного балласта устроена так, что регулирующее устройство подстраивается под потребности лампы. Чем старее светильник, тем более высокое напряжение необходимо для пуска. ЭПРА это учитывает и обеспечивает качественную работу прибора.
По сравнению с ЭмПРА электронный балласт обладает большими преимуществами:
высокая экономичность и надежность;бережно прогревает электроды и плавно включает лампочки;малый вес, компактность;самостоятельно адаптируется под светильник;низкие температуры не влияют на работоспособность.
Рекомендуем: Подключение точечных светильников для гипсокартонных потолков
К недостаткам относят несколько усложненную схему подключения. Ошибки в монтаже недопустимы – не только не засветится лампочка, но и устройство выйдет из строя.
Полупроводниковый балласт можно установить вместо электромагнитного. Как это сделать, показывает видео.
С демонтажем патронов и установкой перемычек
Другой метод более скрупулезный, зато не требует никаких лишних затрат.
Снимаете боковые крышки со светильника
Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы. После чего, можно демонтировать контактные патроны
Внутри них расположены два контакта, которые изолированы друг от друга
После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.
Такие патроны могут быть нескольких разновидностей:
Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.
В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда получается.
К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.
Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.
Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.
Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.
Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.
Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.
Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.
Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.
Как подключить лампу
Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.
Подключение с использованием электромагнитного балласта
Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.
Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.
Подключение при помощи ЭмПРА.
Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:
- значительный расход электроэнергии;
- длительный запуск, который может занимать 3 с;
- схема не способна функционировать в условиях пониженных температур;
- нежелательное стробоскопическое мигание, негативно влияющее на зрение;
- дроссельные пластинки по мере износа могут издавать гудение.

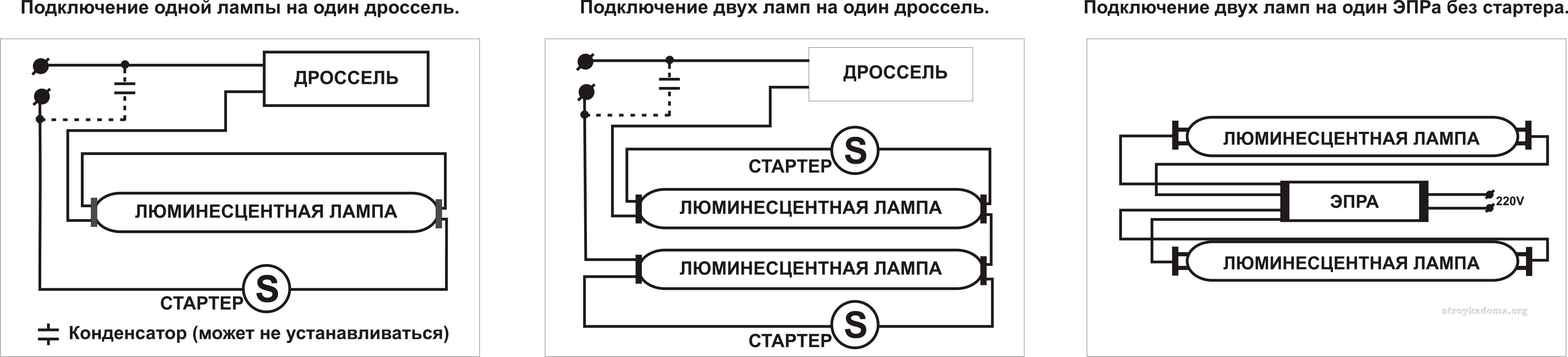

Схема включает один дроссель на две лампочки, для одноламповой системы метод не подойдет.

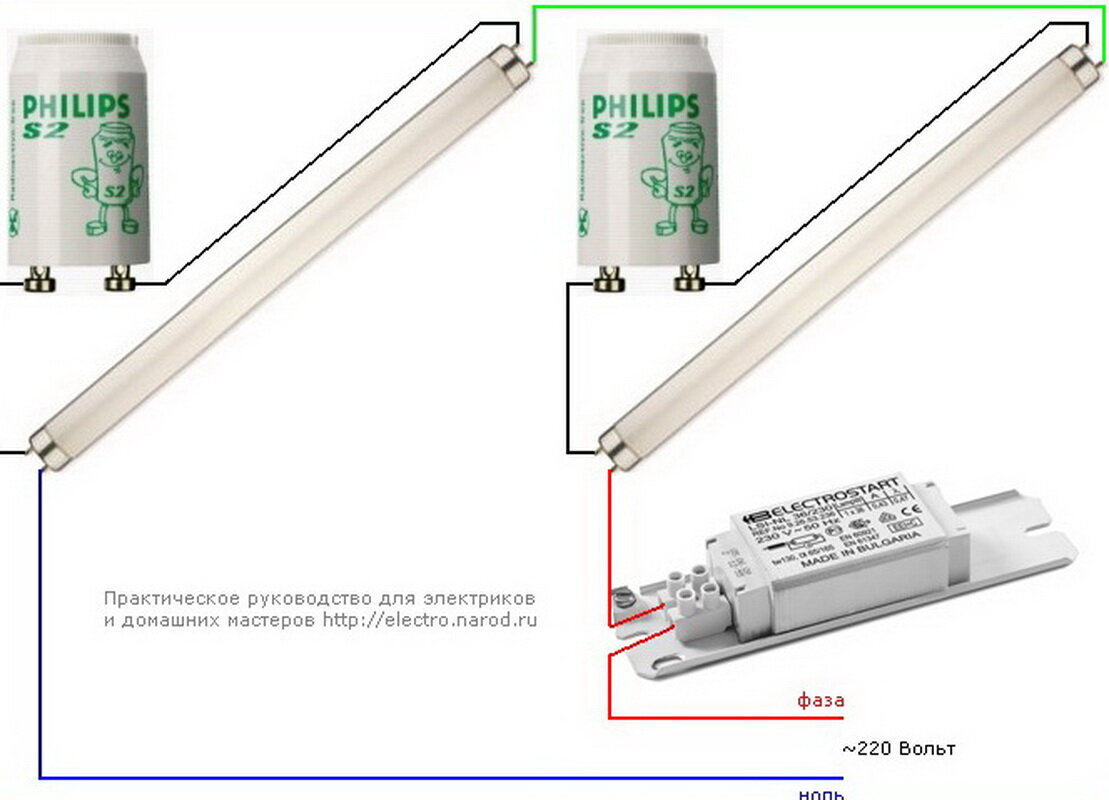

Две трубки и два дросселя
В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.
Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.
Схема с двумя трубками и двумя дросселями.
От стартера контакт идет к лампе, а свободный полюс — к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

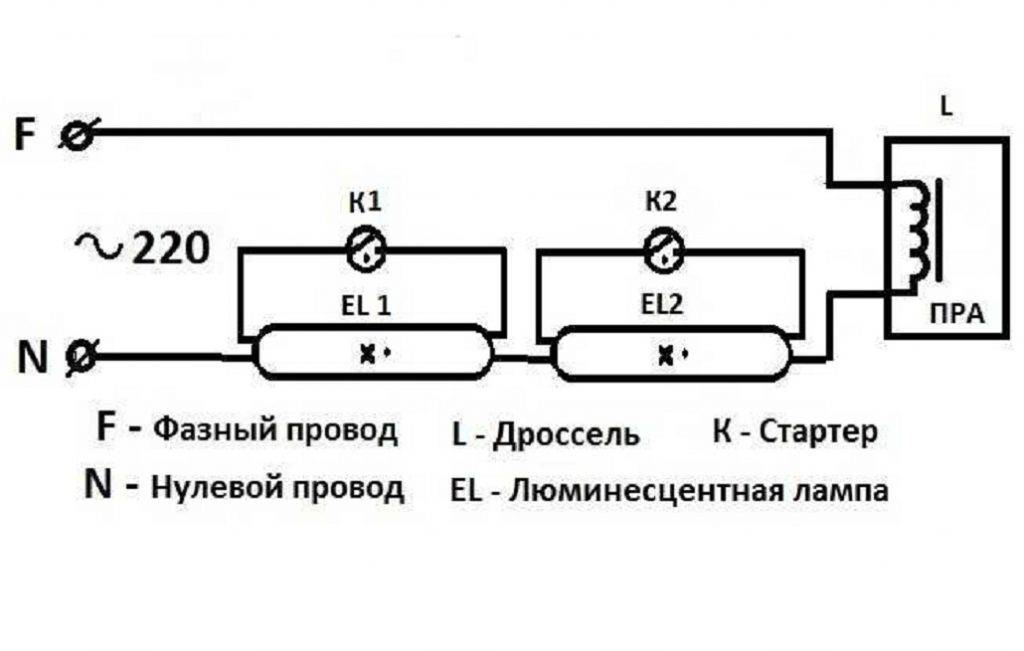

Схема подключения двух ламп от одного дросселя
Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.
Схема подключения двух светильников от одного дросселя.
Электронный балласт
Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.
Такие аппараты не гудят во время работы и потребляют значительно меньше электроэнергии. Мерцаний не появляется даже при низких частотах напряжения.
Подключение с помощью электронного балласта.
Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.
Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

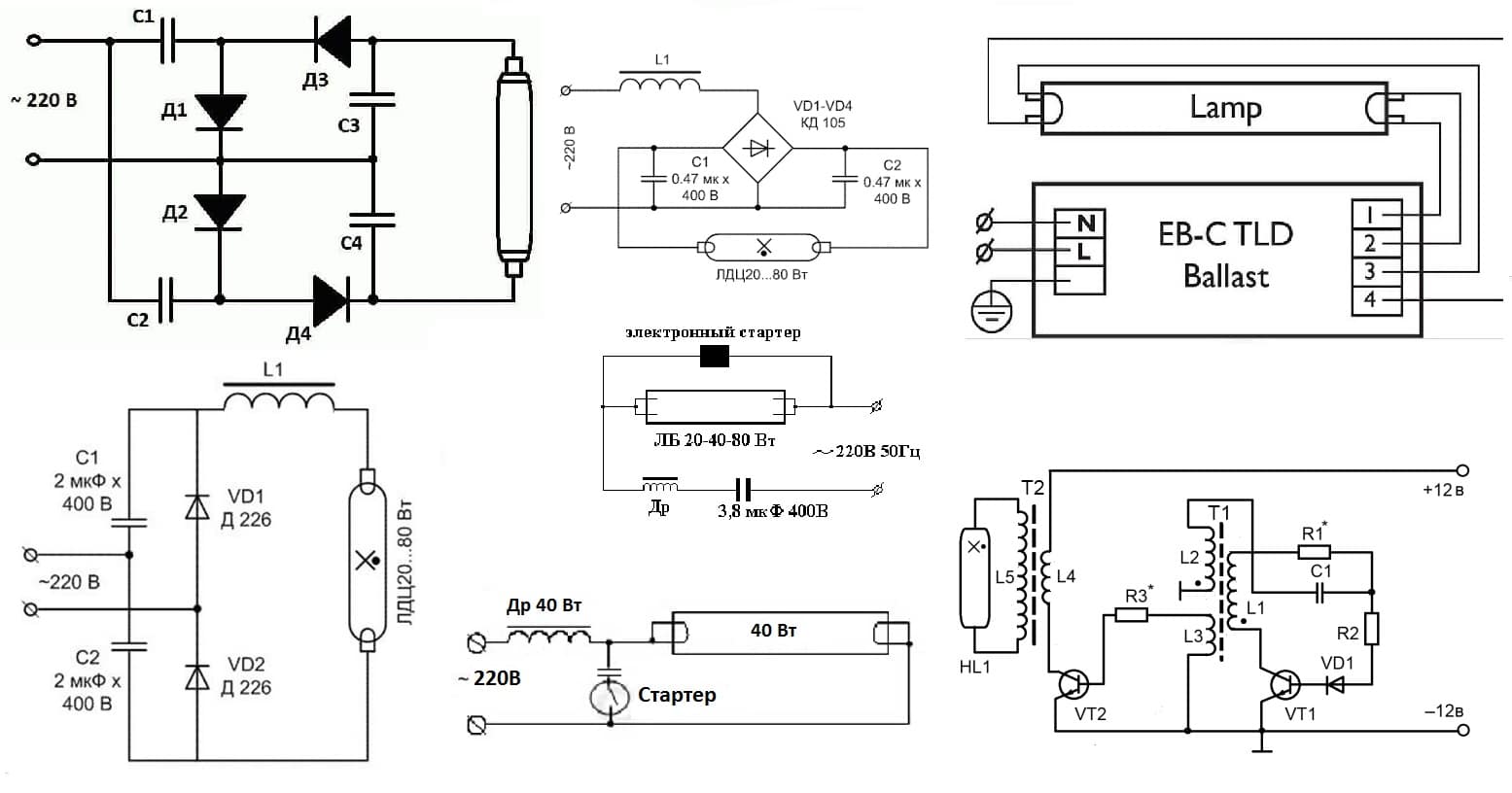

Использование умножителей напряжения
Использование умножителей напряжения.
Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.
Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для его стабилизации используются конденсаторы.
Тематическое видео: Подробно про умножитель напряжения
Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость. Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу
Можно установить переключатель, чтобы не разбирать прибор
Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.
Подключение без стартера
Схема подключения без стартера.
Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.
В продаже можно найти аппараты с маркировкой RS, которая говорит о возможности подключения без стартера. Установка такого элемента в осветительный прибор помогает значительно сократить время зажигания.
Зажигаем сгоревшую лампу
В данной схеме при сгоревшей лампе двойные штырьки на концах замыкаются между собой.
Подбор компонентов в зависимости от мощности лампы, делайте ориентируясь на табличку ниже.
Если лампочка целая, перемычки все равно устанавливаются. При этом не требуется предварительный разогрев спиралей до 900 градусов, как в исправных моделях.
Электроны необходимые для ионизации, вырываются наружу и при комнатной температуре, даже если спираль и перегорела. Все происходит за счет умноженного напряжения.
Весь процесс выглядит следующим образом:
первоначально в колбе разряд отсутствует
затем на концы подается умноженное напряжение
свет внутри за счет этого моментально зажигается
далее загорается лампочка накаливания, которая своим сопротивлением ограничивает максимальный ток
в колбе постепенно стабилизируется рабочее напряжение и ток
лампочка накаливания немного тускнеет
Недостатки подобной сборки:
низкий уровень яркости
повышенная пульсация
А еще при питании люминесцентных ламп постоянным напряжением, вам придется очень часто менять полярность на крайних электродах колбы. Проще говоря, перед каждым новым включением переворачивать лампу.
В противном случае пары ртути будут собираться только возле одного из электродов и светильник без периодического обслуживания долго не протянет. Это явление называется катафорез или унос паров ртути в катодный конец светильника.
Там где подключен “плюс”, яркость будет меньше и этот край начнет чернеть значительно быстрее.
Особенно это заметно при монтаже светильников ЛБ в холодных помещениях – гараж, сарай, коридор, подвал. Если колба не прогрета, она может даже не запуститься.
В этом случае стоит до нее дотронуться теплой рукой и она тут же начинает гореть.
Поэтому запомните – люминесцентная лампа это источник света переменного тока. Постоянный ей противопоказан и убивает лампу. Особенно импортные дохнут очень быстро.
Еще один минус подобных диодных схем, про который мало кто говорит – итоговый ток потребления из розетки. Для 40Вт ЛБ лампочки при не идеально подобранных компонентах, ток потребления из сети 220В может доходить до 1А.
А это даже превышает нагрузку обычной лампы накаливания в 200Вт. Вот это экономия у вас получится!
Поэтому какой из способов подойдет именно вам, решайте сами, исходя из имеющихся под рукой запчастей и познаний в электронике.
Статьи по теме
Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания. Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.
Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.
Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.
При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света. Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.
При подключении люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА. электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель).
Схема подключения с применением электромагнитный балласта или ЭмПРА (дросель и стартер)
Более распространённая схема подключения люминесцентной лампы – с использованием ЭМПРА. Это стартерная схема включения.
Принцип работы: при подключении электропитания в стартере появляется разряд и замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается. В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера. Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.
В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.
Долгий пуск не менее 1 до 3 секунд (зависимость от износа лампы)
Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.
Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем детали станков, вращающихся синхронно с частотой сети- кажутся неподвижными.
Звук от гудения пластинок дросселя, растущий со временем.
Схема включения с двумя лампами но одним дросселем. Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп. Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт
Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.
Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства
А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.
Электронный Пускорегулирующий Аппарат (ЭПРА) в отличии от электромагнитного подает на лампы напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает вероятность появления приметного для глаз мерцания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.
Основные преимущества схем с ЭПРА
Повышение срока эксплуатации люминесцентных ламп, благодаря особому режиму работы и пуска.
В сравнении с ПРА до 20% экономия электричества.
Отсутствие в ходе работы шума и мерцания.
Отсутствует в схеме стартер, который часто ломается.
Особые модели выпускаются с возможностью диммирования либо регулировки яркости свечения.
Схема подключения конкретного электронного балласта изображена на каждом конкретном устройстве и не составляет особой проблемы в подключении
Проверка балласта ПРА мультиметром
Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.
Повреждение дросселя может быть пяти видов:
обрыв
замыкание разных обмоток
замыкание витков в одной обмотке
неисправность магнитопровода
пробой на корпус
Обрыв
Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.
Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.
При замерах только не касайтесь голых кончиков щупов руками. Иначе замерите сопротивление своего тела, а не дросселя.
Кстати, обрыв из всех видов поломок, выявить проще всего. Это можно сделать даже без мультиметра, с помощью обычной индикаторной отвертки.
Ничего выключать и разбирать не нужно, провода тоже не отсоединяются. Если индикатор светится во входной клемме ПРА:
а на выходе свечения нет:
то считайте что обрыв вы нашли.
Замыкание обмоток
Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они должны быть изолированы между собой.
Но изоляция может высохнуть или нарушиться.
Чтобы узнать о замыкании, мультиметром проверьте выводы не одной, а разных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.
Межвитковое замыкание
Если дроссель у вас постоянно грелся, то его лакированная изоляция проводов, могла высохнуть. И один или несколько близлежащих витков, просто спекутся между собой.
Найти такое повреждение очень трудно, даже при помощи мультиметра.
Нужно точно знать изначальные значения сопротивления обмотки, чтобы было с чем сравнивать. Если у вас замкнулись один или два витка, то разницу обычным тестером вы и не увидите.
Найти витковое замыкание можно при спекании достаточно большого количества проводников. Тогда разницу будет видно сразу.
Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:
мощностью на 20Вт – сопротивление от 55 до 60 Ом
мощностью на 40Вт – сопротивление от 24 до 30 Ом
мощностью на 80Вт – сопротивление от 15 до 20 Ом
Магнитопровод
Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.
При эксплуатации, на поверхности запросто могут образоваться трещинки или сколы. Если такое произошло, значит у дросселя изменятся параметры катушек индуктивности.
Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.
Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к сожалению, такой функции лишены.
Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.
Пробой на корпус
О неисправности катушки может свидетельствовать ее нулевое сопротивление относительно корпуса. Здесь ничего сложного в проверке нет.
Один щуп мультиметра подносите к металлическим частям корпуса, а другим касаетесь к выводам катушки дросселя.
Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.
