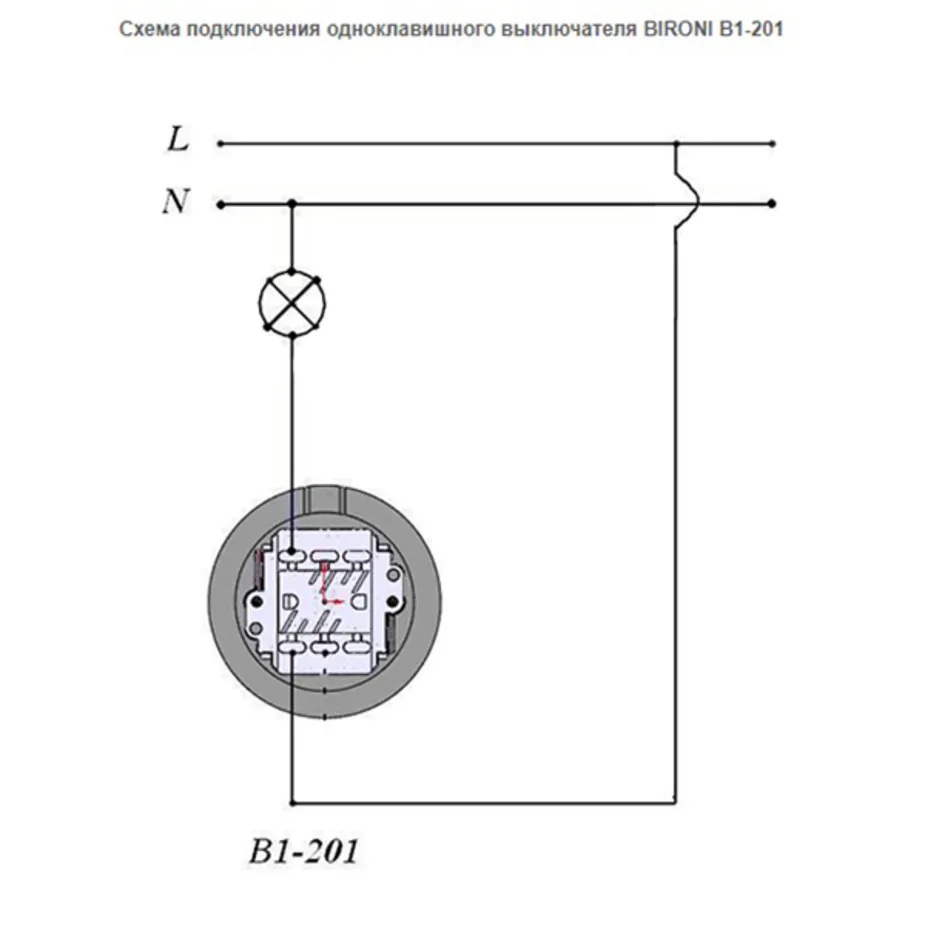

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

• Подключение двух светильников к одноклавишному выключателю.

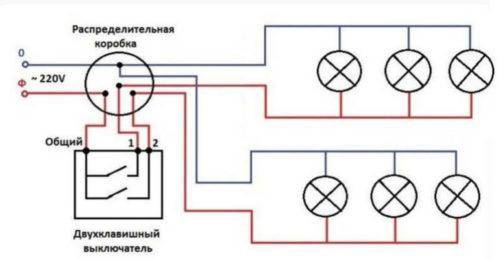

• Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
• Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Подключение двухклавишного выключателя

Следующей будет схема, в которой задействован двухклавишный выключатель.

Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным (фазным) выводом независимо друг от друга.

Это позволяет создать две отдельные ветки из одного вводного провода, для управления питанием которых предусмотрена своя клавиша рубильника.

Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

В таком случае подключение не отличается от описанной выше. Единственное, следует определиться какая клавиша будет рабочей и к ее выходному выводу подключить фазную жилу.

При таком соединении вторая клавиша будет отключена.

Как найти скрытую проводку в стене квартиры прибором и без

Теперь рассмотрим особенности подключения двух лампочек к такому прерывателю. То есть, по сути, создаем из одного фазной жилы две ветки.

Разница от описанной выше схемы сводится к тому, что у нас будет два вывода из коробки (каждый на свою лампу).

То есть, в распределительную коробку должно входить 4 провода – вводной, два выводных и от выключателя.

Еще важный момент – от прерывателя к распределительной коробке придется прокладывать трехжильный провод.

Одна из жил будет подключаться к входному выводу выключателя, а две других — к выходным.

Далее остается все правильно соединить. Здесь для удобства тоже следует использовать цвета оплеток.

К примеру, третьим цветом в трехжильном кабеле будет зеленый.

Соединение делается так:

• Нулевой провод (синий) от ввода соединяем с двумя выводными соответствующего цвета (должна получиться скрутка, состоящая из трех жил);
• Вводной фазный провод (коричневый) соединяем с таким же по цвету, ведущим на выключатель;
• Две остальных жилы кабеля, ведущего на выключатель, нужно соединить с фазными жилами выводов. То есть, синюю нужно соединить с коричневой одной ветки, а зеленую – с коричневой другой ветви.

Читайте по теме: Соединения проводки, как правильно скручивать провода.

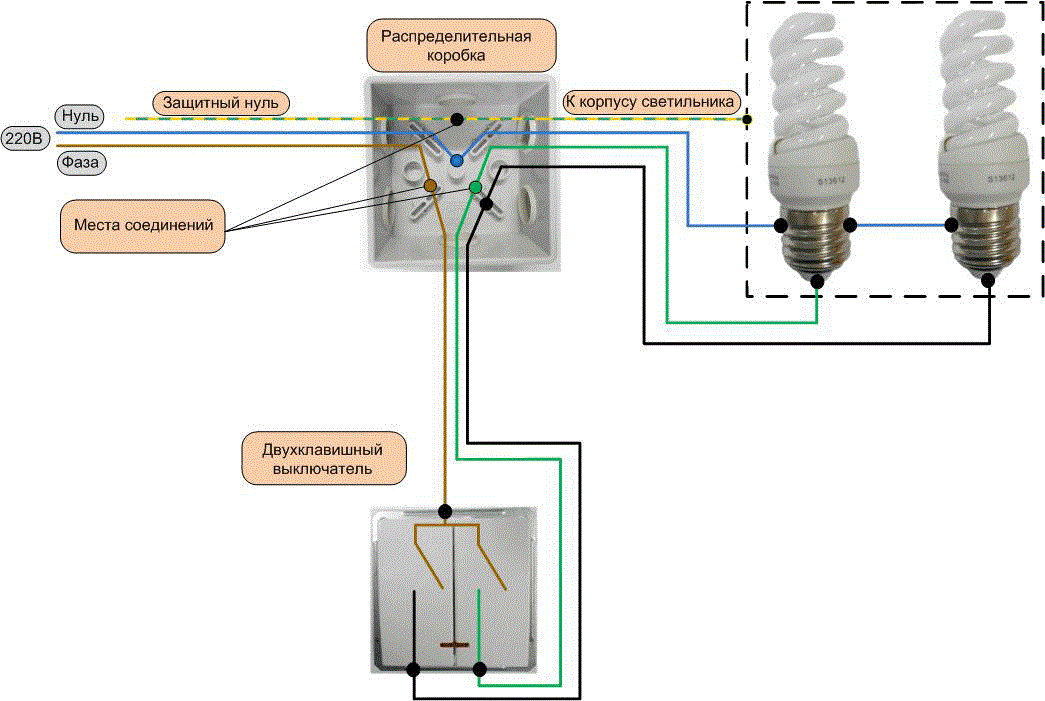

Все это более наглядно представлено на схеме.

После соединения все скрутки следует заизолировать и только после этого проверять работоспособность.

Важно знать: Беспроводные выключатели значительно упрощают подключение плафонов с одной лампочкой или большие люстры

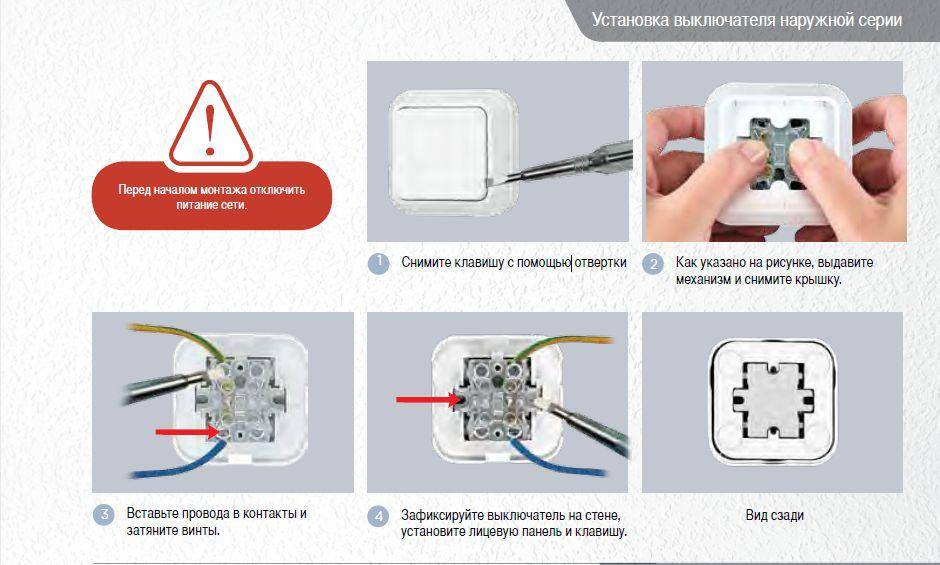

Установка изделия

Ранее мы рассмотрели правила подключения проводов от распределительной коробки, теперь необходимо закрепить корпус в стене. В данной статье мы рассматриваем монтаж скрытого корпуса. В штробах должны уже заранее быть установлены подрозетники и заведены провода.

Все что Вам нужно, зафиксировать жилы специальными винтами и аккуратно вставить сердцевину в подрозетник, как показано на фото ниже.

Фиксация контактов в корпусе

По бокам расположены 2 винтика, которые распирают фиксирующие боковые лапки. С помощью фигурной отвертки поочередно закручиваем винтики, следя чтобы корпус не перекашивался при монтаже.

Помещение в штробу

Когда сердцевина плотно «сядет» в штробе, необходимо всего лишь установить верхнюю декоративную крышку и проверить работоспособность изделия.

Завершающий шаг

Вот и вся инструкция по подключению выключателя света своими руками! Если вдруг какой-то из моментов Вам был непонятен, задайте вопрос нашим специалистам в категории «Вопрос электрику». Также рекомендуем Вам просмотреть видео уроки, позволяющие более наглядно увидеть весь процесс!

Похожий материал:

• Как правильно установить розетку своими руками?
• Как заменить электропроводку в доме?
• Как собрать распределительный щиток?

С чего начать работу?

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику

Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Особенности подключения одноклавишных выключателей света с дистанционным управлением

За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.

После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.

Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт

В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.

Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.

Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.

Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.

По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.

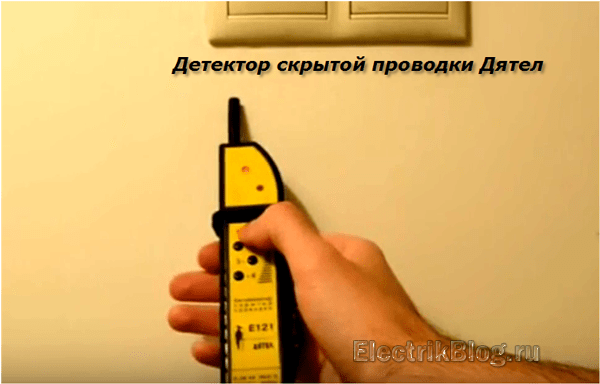

Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.

Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.

Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.

Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.

В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.

Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.

Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.

Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.

Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.

Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.

Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.

Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.

Ими же выровнял длину провода в подрозетнике.

Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.

Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.

Об управлении современным освещением из разных мест

После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:

1. прилагаемого пульта брелка;
2. и даже через интернет со смартфона.

Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.

Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно написать комментарий или задать вопрос, который мы сможем совместно обсудить.

Описание процесса подключения

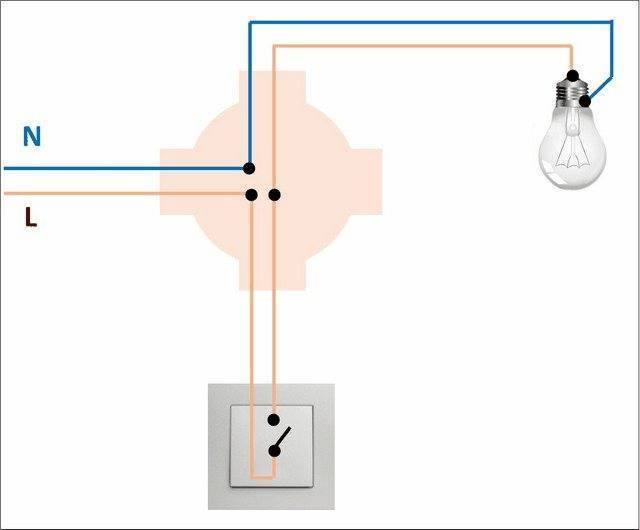

Теперь рассмотрим, как правильно подключить выключатель света с нуля. Схема подключения одноклавишного выключателя проста. Для того чтобы лампа загорелась, к ней подключают два провода — фазу и ноль. Для того чтобы свет можно было отключать, нужно один из проводов разрезать и в этот разрыв подключить устройство коммутации.

При замене ламп вы можете прикоснуться к токоведущей части патрона и получить удар электрическим током. Чтобы избежать этого, выключатель устанавливайте обязательно в разрыв фазного провода.

Независимо от способа монтажа, на практике это выглядит следующим образом.

1. Прокладывается основной кабель, который идёт от источника питания к светильнику. Он располагается по стене на расстоянии 150 мм от потолка.
2. Провод от выключателя проводят вертикально вверх.
3. В месте пересечения питающего провода и провода, идущего от выключателя, устанавливается соединительная коробка, в которой производят все необходимые соединения проводов.

Теперь можно приступать к сборке схемы. Проводку будем производить двухжильным кабелем. Для удобства выполнения этой операции, длину проводов, выходящих из коробки, делают такой, чтобы их концы выходили из неё сантиметров на 20, такой же длины делают провода, которыми будут подключаться остальные элементы схемы. Концы проводов зачищают от изоляции. Соединения выполняют в такой последовательности:

1. Разведите концы провода, идущего от сети так, чтобы они не касались друг друга. Подайте на этот провод напряжение и при помощи индикаторной отвёртки определите, где фаза. Обязательно нужно поставить метку, чтобы в дальнейшем не перепутать его с другими.
2. Отключаем питание.
3. Нулевой провод питающего кабеля соедините с одним из проводов, идущих к светильнику.
4. Фазный провод питающего кабеля соедините с любым из двух проводов, идущих от выключателя.
5. Соединяем два оставшихся провода (провод от выключателя и от лампы).
6. В произвольном порядке подключаем провода к выключателю.
7. Соединяем провода с патроном светильника. Желательно, чтобы провод, идущий от выключателя, подключался к центральному контакту патрона.
8. Подаём питание и проверяем работоспособность схемы. Если всё в норме, аккуратно укладываем концы и закрываем соединительную коробку.
9. Устанавливаем выключатель в монтажную коробку.

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

• «L» (для обозначения L и 1), «1» (для обозначения 1 и 2) — контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
• «1» (для обозначения L и 1), «2» (для обозначения 1 и 2) — отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

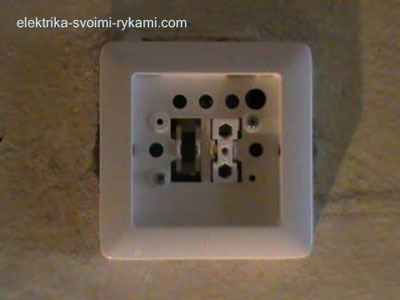

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Надеюсь вопрос как подключить выключатель света или заменить его больше у вас не встанет.

Материал

выключатель — 1

Инструмент

• указатель напряжения
• плоская и крестовая отвертки
• кусачки
• плоскогубцы

Выполнив замену выключателя своими силами мы сэкономили:

• вызов электрика на дом — 200 рублей
• демонтаж одноклавишного выключателя — 100 рублей
• установка и подключение одноклавишного выключателя внутренней установки — 150 рублей

Итого: 450 рублей

Современные выключатели света выполняются из высококачественных материалов, однако со временем даже они выходят из строя. Это приводит нас к необходимости выполнять замену электрооборудования. Такое может случиться где угодно: в офисе, на работе или у себя дома. Однако вам не потребуется прибегать к помощи профессиональных специалистов, если вы самостоятельно освоите технику замены выключателей. Нельзя сказать, что работа очень простая, но при должном усердии и внимательности справиться с этим сможет любой человек.

Принципы работы и виды выключателей – что нужно знать, чтобы не причинить себе вред

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования

Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

• Возгорание проводки в распределительном щитке и стенах;
• Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
• Короткое замыкание;
• Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности. Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки. В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

Производите самостоятельную замену выключателей без использования средств защиты, только если уверены в своих действиях!

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

1. Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
2. Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами. Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами. При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Процедура замены двойных выключателей

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом. Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт. Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

1. Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
2. Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

• С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
• Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;
• Акустические – срабатывающие на голосовые команды или хлопки;
• С дистанционным управлением.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

• Выключатель (одно-, двух-, трехклавишный);
• Лампы с патронами;
• Распределительная коробка;
• Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как самостоятельно установить водонагреватель в доме

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Читайте по теме — стоит ли использовать алюминиевую проводку.

https://youtube.com/watch?v=EAi56GjMIOw

Практические рекомендации

Монтаж требует соблюдения правил и норм безопасности.

Правила

Основные правила, имеющие большое значение:

• Должен быть установлен на надежной и прочной поверхности, которая выдержит его вес.
• Перед установкой отключите электрическую сеть.
• Выключатель установите таким образом, чтобы он находился на уровне глаз и был удобен в использовании.
• Проверьте, что правильно выбран тип выключателя.
• Провода должны быть надежно закреплены в клеммах.
• При подсоединении проводов к выключателю необходимо соблюдать правильный порядок.
• Перед включением напряжения проверьте правильность подключения проводов.
• После установки выключателя закройте крышку, чтобы избежать попадания пыли и грязи.
• Если возникают какие-либо трудности, вопросы, например при монтаже наружного освещения обратитесь к квалифицированному электрику для получения совета и помощи.

Поэтому всегда придерживайтесь правил.

Подключение

В целом, процедура подключения и последовательность включает в себя следующие шаги:

• Подготовка материалов, инструментов: подготовьте необходимые материалы и инструменты. Это может включать в себя провода, двухжильный и трёхжильный кабели, клеммы, отвертки, другие инструменты.
• Отключение напряжения: перед началом работы, отключить электропитание, чтобы избежать возможных травм, аварий.
• Подготовка выключателя: проверьте выключатель на наличие повреждений, дефектов. Если собираетесь ставить новый, то его следует распаковать и проверить на соответствие технической документации.
• Подготовка проводов: перед подключением проводов к выключателю предварительно подготовите их, снимите защитную изоляцию с нужного количества проводов.
• Подключение проводов: после того как провода готовы, их следует надежно закрепить в клеммах выключателя в соответствии с его технической документацией. Соблюдайте правильный порядок подключения проводов.
• Закрытие выключателя: после выполнения монтажа, закройте выключатель, чтобы избежать попадания пыли и грязи внутрь.
• Итоговая проверка : после того как все провода подключены, выключатель закрыт, необходимо проверить еще раз правильность расположения проводов и убедиться в отсутствии повреждений.
• Включение: после проверки, можно включить сеть и проверить работу выключателя.

Рекомендации по выбору места установки и ориентации

При выборе места установки есть рекомендации:

• Расположение должно соответствовать функциональной нагрузке, которую он управляет. Например, если выключатель управляет освещением, то он должен быть рядом с дверью, чтобы можно было включить свет сразу после входа в помещение.
• Выключатель должен быть установлен на удобной высоте для доступа пользователя. Обычно это высота 1,2 метра от пола.
• Помещение должно быть сухим, без пыли и загрязнений.
• Не следует устанавливать выключатель в местах, где он может быть подвержен механическому воздействию или возможны повреждения.
• Рекомендуется устанавливать на расстоянии не менее 30 см от тепловых источников, таких как радиаторы отопления.
• При выборе ориентации следует учитывать удобство его использования, внешний вид.
• Устанавливая несколько выключателей помните, что все они должны быть расположены на одном уровне и иметь одинаковый дизайн, чтобы создать единый стиль и не нарушать вид интерьера.

Любые работы по подключению должны выполняться только квалифицированными электриками в соответствии с требованиями электробезопасности.

Что нужно знать при замене выключателя?

Выполняя замену выключателя своими руками, нужно знать, что:

1. Напряжение в электрической сети представляет опасность для человека, поэтому прикасаться к оголенным необесточенным проводам голыми руками нельзя.
2. Прежде чем приступать к работе, необходимо изучить инструкцию по каждой конкретной модели.
3. Тем, кто впервые самостоятельно выполняет замену электроприборов, лучше сделать фотографии ключевых моментов. Даже небольшое отклонение от алгоритма может привести к неприятным результатам, таким как повреждение приборов освещения или проводки вследствие короткого замыкания.

Виды выключателей

Выключатели отличаются друг от друга по:

• способу крепления к стене;
• количеству клавиш;
• конструктивным особенностям;
• типу разъемов для подключения электрических проводов;
• принципу включения.

Устройства могут быть выпущены в обычном исполнении либо защищенными от проникновения влаги. Последние предназначены для эксплуатации в ванных комнатах или на открытом воздухе.

По способу крепления

По способу крепления вылючатели подразделяются на:

1. Приборы внутреннего типа. Устанавливаются в специальные углубления в стенах, часто совместно с подрозетниками, изготовленными из металла или пластика. Это наиболее распространенный тип устройств, применяемый в квартирах многоэтажных домов.
2. Наружные. Используются в сочетании с открытой проводкой и крепятся непосредственно на стену.

По конструкции

В зависимости от предназначения и конструктивных особенностей выключатели бывают:

• клавишные;
• кнопочные;
• поворотные (ползунковые).

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

По конструкции клемм для крепления концов проводки

В современных выключателях используется два типа клемм для фиксации электрических проводов:

1. Винтовые. Соединения, где зажим осуществляется с помощью винтов, со временем ослабевают, что приводит к росту температуры в точке контакта и прогоранию кабеля. Их надо осматривать хотя бы раз в 2–3 года и подтягивать.
2. Пружинные. Такие клеммы более долговечны и обеспечивают надежный контакт на протяжении всего периода эксплуатации.

По принципу включения

Современные выключатели по принципу включения бывают:

• механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
• электронные сенсорные, приводимые в действие прикосновением руки;
• с дистанционным управлением, оснащенные пультом или датчиком движения.

Фотогалерея

Принцип работы

Принцип работы выключателя состоит в том, что внутри механизма элемента имеется подвижный контакт. При нажатии на клавишу он может принимать одно из двух положений. Первое положение — «включено», второе — «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего лампа начинает светиться.
