Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного подключения

Какую систему отопления выбрать: однотрубную или двухтрубную?

Для гарантированного получения тепла в зимних условиях рекомендуется заранее выбирать достойную систему отопления. В наше время наиболее часто используются однотрубные, двухтрубные и коллекторные схемы отопления, на которых внимательный покупатель просто обязан сделать акцент.
Самыми востребованными считаются однотрубные версии.Однотрубная система где радиаторы соединяются  друг с другом последовательно и теплоноситель движется по одной трубе. Как правило, вход в радиатор находится в верхней части, а выход в нижней. Труба проходящая под радиатором  имеет меньший диаметр ,чем магистральная и называется байпасом. Его задача облегчить ремонт отопительной системы.

Для сельских домов идеальным выбором окажутся трубы большого (до 100 мм) диаметра – теплоноситель, расширившись от высокой температуры, сможет циркулировать по трубе с уклоном  без использования циркуляционных насосов. До сих пор в частных домах можно встретить такую схему отопления, отлично работающую десятки лет, показавшую отменную надежность.

Двухтрубная система отопления представляет собой систему, где радиаторы отопления соединены с помощью двух параллельных  труб , прямой (подающей),расположенной сверху и обратной (магистральной) , которая снизу. К каждому радиатору подходит теплоноситель с одинаковой температурой и теплоотдача у всех приборов отопления одинаковая. Подключение при данной схеме может быть  верхнее или нижнее, по желанию Заказчика. Радиаторы комплектуются отсекающими кранами и термостатическими головками.

 → Простота и удобство монтажа

→ Низкие затраты на оборудование и материалы

→ Короткие сроки монтирования

Недостатки :

→ Не подходит  для домов с большой площадью

→ Неравномерное распределение тепла в разных комнатах

→ Повышенное давление в системе в сравнении с 2-х трубной схемой

→ Последовательное соединение отопительных приборов делает невозможным регулирование температуры в одном из них без того, чтобы это не отражалось на других.
Если требуется большая экономичность при отоплении загородного дома, коттеджа, лучше выбирать двухтрубные системы отопления.

Плюсы двухтрубной системы отопления частного дома

→ Одинаковая температура теплоносителя во всех приборах отопления

→ Схема пригодна для монтажа домов любой площади и этажности

→ Потери давления минимальные в трубопроводах, можно ставить насос меньшей мощности

→ Возможность регулировать температуру любого радиатора без влияния на другие

→ Экономия топлива, а следовательно, денег на отопление дома.

→ Установка запорной арматуры позволит произвести ремонт без остановки системы отопления.

Недостатки двухтрубной схемы:

→ двухтрубная система отопления отлична повышенной ценой и сложностью, но если брать во внимание, что придется платить исключительно по потребленным калориям (придется докупить специальный счетчик, устанавливаемый на радиатор), а не за метраж, как это было принято ранее, то данный тип отопления окупается крайне быстро. ВЫВОД

ВЫВОД

Взвесив все  плюсы и минусы, можно сделать вывод, что для небольшого одноэтажного сельского дома подойдет однотрубная система, которая обеспечит более-менее равномерный обогрев и позволит сэкономить на материалах и сроках монтажа. А при строительстве больших,  многоэтажных загородных домов и коттеджей выбирать нужно  2-х трубная система отопления, как более энергоэффективную, а следовательно, более дорогую и сложную.

Если Вы уже выбрали схему отопления и имеете инженерный  проект на коммуникации, хотите произвести монтаж системы отопления в доме, коттедже, промышленном здании, то лучше обратиться к профессионалам. Для получения консультации по всем интересующим вопросам  или заказа услуг по монтажу отопления обращайтесь по номеру телефона м. 8910 982 92 83

Этот блог читают успешные люди

пока  их дом строят профессионалы

Читайте и Вы!

Подпишитесь! Будьте в курсе всех новостей первым!

Подписывайтесь на наши группы в соцсетях!

Монтаж радиаторов однотрубной системы отопления. Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

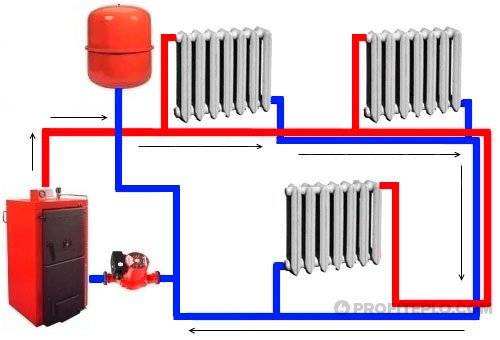

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

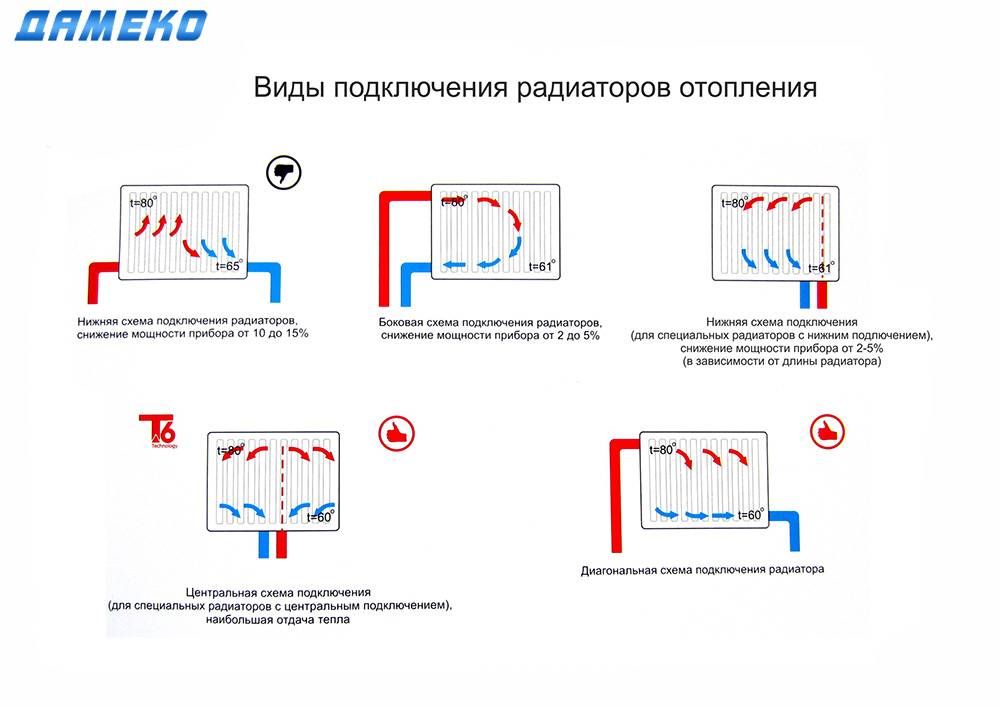

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как вам статья?

Мне нравитсяНе нравится

Как подключить радиаторы к однотрубной системе отопления. Системы с естественной и принудительной циркуляцией

Раньше план систем однотрубного отопления для частных домов имел расширительный бак под потолком, в него поступала горячая вода из печи или другого отопительного агрегата, а дальше самотеком текла по трубам в радиаторы. Система была достаточно проста и надежна и успешно реализовывалась мастерами при модернизации печной системы отопления в небольших одноэтажных домах с длиной трубной обвязки в пределах 30 м (а раньше большинство домов имели площадь в пределах 50-70 м² и имели форму близкую к квадрату).

Для нагрева воды в топку печи монтировали трубы, которые и служили теплообменниками между теплоносителем и огнем в топке. Но прогресс не стоит на месте, и на смену печам пришли угольные, газовые и дровяные котлы. Дома начали обрастать отапливаемыми кухнями, верандами, ванными – площадь начала увеличиваться, системы – усложняться, и схема перестала работать.

Прогресс не стоит на месте, и современные автоматические котлы все выпускаются со встроенными циркуляционными насосами. Для отопительных агрегатов, которые сложно автоматизировать (твердотопливные котлы) насос устанавливается отдельно. Основная причина – сильный перегрев насоса при сильном горении топлива. Система с принудительной циркуляцией позволяет реализовать самые сложные схемы отопления, в том числе и теплый пол – при естественной циркуляции обогрев пола просто не будет работать.

Еще одной причиной применения принудительной циркуляции теплоносителя является увеличение площади и этажности строящихся домов (двухэтажный дом или дом с мансардой стоит дешевле такого же по площади одноэтажного).

Критерии и выбор оптимальной схемы для частного дома

Различные варианты отопления дома ставят перед домовладельцами логичный вопрос о выборе наиболее эффективной схемы обогрева для своих владений.

В настоящее время однотрубные и гравитационные системы практически не используются, так как в современных городах, городских поселениях и даже деревнях редко встретишь проблемы с энергоресурсами. Обычно такие системы рекомендуются для районов, сильно удалённых от цивилизации.

Для частных домов, которые планируется отапливать радиаторами, лучшим вариантом будет корректировка отопительной сети путём проектирования двухтрубной или лучевой схем. Хотя эти две системы различаются конструкцией воздуховодов, они сочетают в себе возможность удаления и замены протекающих радиаторов без отключения основного обогревателя.

Плюсы и минусы однотрубных систем

В однотрубной (одноконтурной) схеме все радиаторы крепятся к подающей линии. Вода протекает последовательно через каждый из них и возвращается в котел. Входные патрубки батарей присоединяются к трубе с горячим теплоносителем, а выходные – к обратке.

Однотрубная конструкция обладает своими преимуществами:

  • Простотой – не нужно мастерить сложные контуры, вместо обратки достаточно проложить трубу от последнего радиатора до котла.
  • Гидродинамической устойчивостью – благодаря своей простоте, такая теплосистема работает стабильно.

Есть у нее и недостаток – неравномерный нагрев батарей. Его можно нивелировать установкой запорно–регулировочной арматуры. Помогут выровнять нагрев байпасы – перемычки между трубами. Они формируют обходные пути для жидкости, которая быстрее достигает конечной точки. Теплоноситель не успевает остыть, а разница температур в отопителях уменьшается. Конструкция с байпасами «ленинградка» – наиболее популярный вариант одноконтурной схемы.

Где применяется однотрубная система

Однотрубные конструкции устанавливают в частных домах, загородных дачах, небольших нежилых зданиях. Монтировать их в домах площадью свыше 150 кв. м не рекомендуется – батареи будут работать нестабильно.

В одноконтурную схему входят:

  • Котел или бойлер для нагрева носителя.
  • Магистральный трубопровод, который питает отопительные приборы.
  • Расширительный бак для жидкости.
  • Радиаторы из алюминия, биметалла, чугуна или стали.
  • Циркуляционный насос, обеспечивающий циркуляцию теплоносителя. Система, включающая такое оборудование, называется принудительной.
  • Предохранительная группа – реле, аварийный клапан и воздухоотводчик. Ставятся в закрытых системах для контроля и регулировки давления.

Сложность монтажа одноконтурной схемы

В монтаже эта система выигрывает у более сложных конструкций. Ее часто ставят собственными руками. Достаточно установить котел или бойлер, протянуть отопительную линию, присоединить к ней радиаторы и организовать обратный отток. Обязательно монтируются расширительный бак и запорно-регулировочная арматура.

В принудительную систему добавляются насос, реле и устройства для контроля давления. Для ее бесперебойного функционирования понадобится генератор или другой резервный источник электричества. Иначе при перебоях с электроэнергией насосное оборудование выключится и трубы остынут.

Первоначальные вложения и необходимое оборудование

При установке одноконтурной отопительной конструкции не потребуются трубы и соединительная арматура для обратного контура. Это позволит сэкономить.

Понадобятся котел, трубы, расширительный бак и радиаторы. Для принудительной системы дополнительно нужны насос и устройства для контроля и сброса давления.

Регулировка одноконтурной системы

Регулировка системы проводится кранами, установленными на батареях. Эти устройства меняют количество теплоносителя, протекающего через корпус в единицу времени, и таким образом понижают или повышают температуру в помещении.

Можно поставить автоматические терморегуляторы и задать нужный температурный режим. Тогда техника все будет делать сама. Для предотвращения завоздушивания ставятся воздухотводчики Маевского. Лучше выбирать модели, удаляющие воздух в автоматическом режиме.

Затраты на обслуживание однотрубной схемы отопления

Обслуживание такой системы обойдется недорого, особенно, если в качестве теплоносителя использовать воду. В домах с непостоянным проживанием в трубы заливают незамерзающую жидкость. В таком случае эксплуатационные расходы возрастают.

Однотрубные системы не теряют своей популярности. Многие владельцы частных домов предпочитают такую конструкцию за ее простоту и малую затратность.

Радиаторы ТЕПЛОПРИБОР

Гарантия
до 15 лет

Мощность
до 191 Вт

Срок службы
от 25 лет

Смотреть видео

Смотреть видео

x

Схемы разводки труб

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной, двухтрубной или лучевой схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности каждого типа.

Однотрубная

Самый простой вариант однотрубной разводки называется «ленинградкой» или «самотечной». Это система, в которой все нагревательные элементы последовательно подсоединены к одной трубе, которая может использоваться как в качестве подачи, так и в качестве обратки. Получается, что:

  • магистраль закольцована (на котле отдельной системы отопления или на стояк центральной системы);
  • к кольцу подключаются радиаторы или другое оборудование — в разрыв или параллельно.

Помехой гравитационной системе отопления может быть низкий потолок, так как оговорено, что трубы должны отходить от верха котла на 1,5 метра, и плюс расстояние до расширительного бака.

Преимущества:

  • Вода течёт самотеком, то есть в случае с дровяными котлами горячая жидкость поступает в систему без необходимости использования насоса или любого другого устройства, для включения которого требуется электричество.
  • Этот вариант очень экономичен, так как требует меньше кабельных трубоканалов и выполняется с меньшими трудозатратами на монтажные работы.

Основной минус в том, что чем дальше радиатор от котла, тем ниже его температура. Чтобы обойти эту проблему и добиться примерно равной мощности на единицу, можно увеличивать количество секций радиаторов по мере их отдаления от котла.

Если в небольшом доме цепочка радиаторов начинается в жилой комнате и заканчивается в техническом помещении, то этот вариант может стать оптимальным выбором. В больших коттеджах лучше установить двухтрубное отопление.

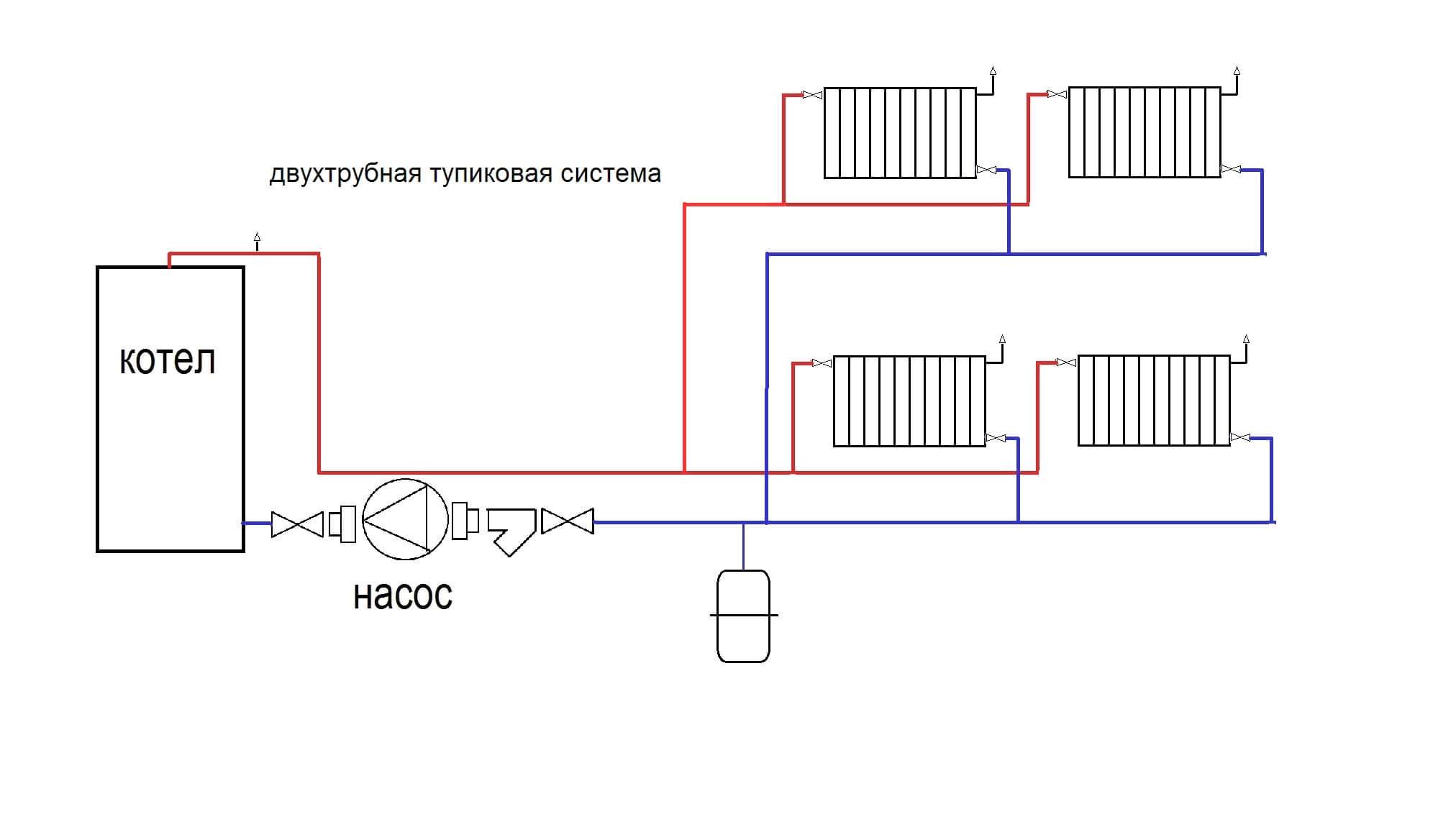

Двухтрубная

В данной конструкции охлаждающая жидкость идёт из подающего патрубка в радиатор, а охлаждённая вода отводится в обратку. Все нагреватели подключены параллельно, что упрощает обеспечение равномерной передачи тепла оборудованию. Для этой цели используется термостатический клапан.

Двухтрубная система отопления малогабаритного одноэтажного жилого дома должна использовать горизонтальную разводку. Для многоэтажных зданий следует отдавать предпочтение вертикальной планировке. Этот вариант позволяет равномерно распределять тепло по помещению за счёт более лёгкой балансировки.

Преимущество такой разводки в том, что температура практически одинакова во всех точках теплообмена. Системы отлично поддаются регулировке и обеспечивают равномерный обогрев всего здания.

Лучевая (коллекторная)

Наиболее эффективное отопление дома достигается за счёт использования коллекторных конструкций. В них каждый радиатор подключен индивидуально. По такой же схеме могут работать и водяные полы с подогревом.

Коллекторные системы отопления для частных домов стоят дороже, но их экономия при эксплуатации перевешивает траты на приобретение и установку. Дело в том, что можно тонко настроить не только весь комплекс, но и каждый радиатор в отдельности. В результате:

  • в нежилых помещениях легко поддерживать небольшую температуры;
  • тем самым значительно снижая расход котельного топлива.

Схема используется в местах, где трубы должны быть спрятаны, например, под напольным покрытием. В этом случае оборудуются два коллектора – на подачу и обратку, с трубой, идущей от каждого радиатора к первому коллектору и далее ко второму.

Утеплитель для труб отопления на открытом воздухе

Суть функционирования отопительной системы – доставить максимально нагретый теплоноситель к месту его потребления, то есть в помещение. Но в некоторых случаях прокладка труб производится на улице и тогда без эффективного утепления не обойтись.

Такая проблема, прежде всего, характерна для центральных систем, но иногда становиться актуальной и для автономного, например, в том случае, если на территории загородного участка расположено несколько отапливаемых объектов или котел располагается в отдельно стоящем строении.

Также часто для прокладывания сетей теплоснабжения в загородном доме активно используются подвальные и чердачные помещения, которые сами не имеют приборов отопления, поэтому теплоноситель, проходя через них – теряет температуру, а, следовательно, КПД всей системы существенно снижается.

Печи для дома на дровах длительного горения. – здесь больше полезной информации.

Чтобы этого не происходило, следует использовать различные теплоизоляционные материалы: минеральную вату, пенополистирол, стекловолокно, отражающую обмотку, специальную термокраску и другие материалы.

Вас заинтересует эта статья – Печь-камин для дачи длительного горения.

В том случае если маршрут теплоносителя пролегает под землей, то выполнять утепление труб отопления нужно с соблюдением таких условий:

  1. проложить трубы ниже уровня промерзания грунта;
  2. обеспечить надежную гидроизоляцию утеплителя, особенно если используется минеральная вата, обладающая высокой влагопоглощающей способностью;
  3. провести мероприятия, исключающие возможность механической деформации трубы под землей.

А как увеличить теплоотдачу трубы отопления своими руками непосредственно в доме, даже если носитель не теряет своей мощности во время транспортировки, является достаточно важной проблемой, от решения которой напрямую зависит комфортность проживания. Для этого существует много способов и приемов, многие из которых легко сделать и самостоятельно, увеличив, таким образом, общий КПД системы

Среди них:

Для этого существует много способов и приемов, многие из которых легко сделать и самостоятельно, увеличив, таким образом, общий КПД системы. Среди них:

  • устройство конвектора, представляющего собой трубу U-образной формы с перпендикулярно приваренными к ней металлическими пластинами, напоминающими ребра, отчего этот способ получил название «оребрение»;
  • увеличение общей поверхности нагревательных элементов за счет дополнительных секций радиаторов, длины системы, установки регистров, являющихся особой конструкцией из нескольких параллельно расположенных друг к другу труб и т. д.;
  • окрашивание поверхностей отражающих элементов системы отопления в темный цвет;
  • монтаж водяного «теплого пола».

Также не стоит забывать и о том, что старые чугунные радиаторы с большим наслоением краски на поверхности лучше заменить на более эффективные алюминиевые или биметаллические, коэффициент теплопроводности которых значительно выше и, кроме того, обладающие более эстетичным и презентабельным видом.

Выбор места подключения и нормы установки

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

  • Расстояние от низа батареи до пола – 10-12 см.
  • Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
  • Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы. Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами. В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными терморегуляторами, предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

  • Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
  • Нет возможности отрегулировать теплоотдачу отдельного радиатора.
  • Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
  • Невозможно врезать контуры водяного отопления полов.

Плюсы:

Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

  • С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
  • Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
  • Монтируется как в одноэтажном помещении, так и в несколько этажей.
  • Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

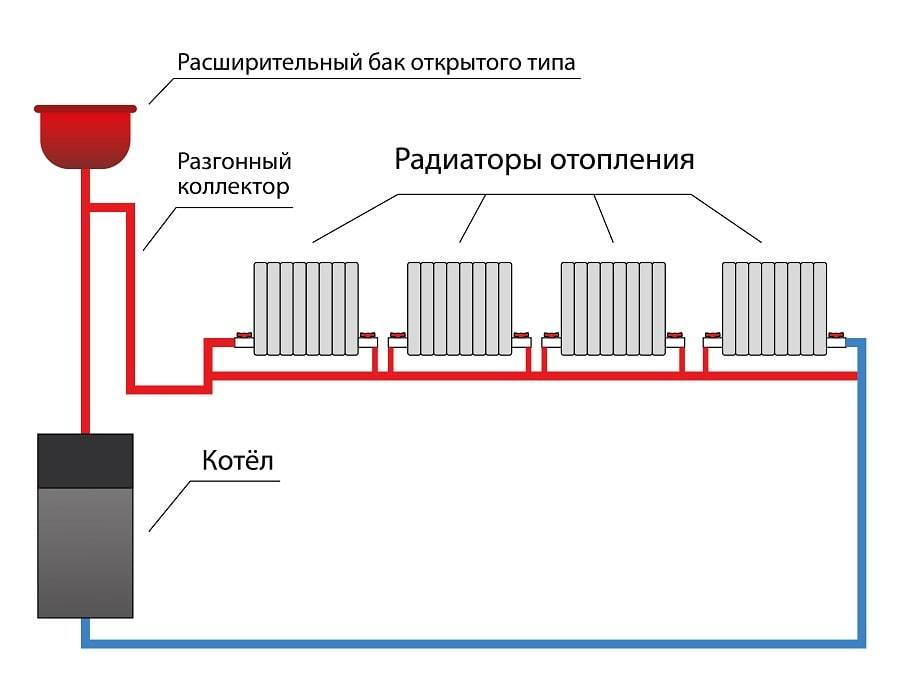

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

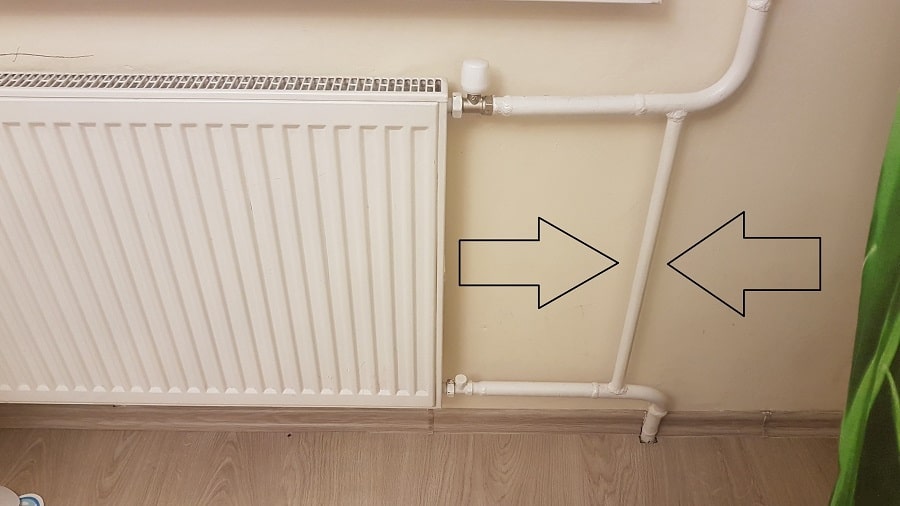

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены — 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Виды двухтрубных систем

Классифицируются двухтрубные системы по нескольким признакам:

  • направление движения жидкой среды (тупиковые либо проточные);
  • тип контура (открытый либо закрытый);
  • принцип движения жидкости (естественная либо принудительная циркуляция).

Тупиковые и проточные

В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.

Открытые и закрытые

Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.

Гравитационные и с принудительной циркуляцией

Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.

Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
