Соединение алюминиевых и медных проводов: рассмотрим способы соединения проводов между собой

Смеси

Большинство окружающих нас веществ — смеси.

Они содержат различные вещества (элементы или соединения), не вступившие в химические реакции. Смесь может содержать два или более элементов — веществ, состоящих из атомов одного типа. Смесь может содержать соединения, т.е. вещества, состоящие из атомов разных типов. Смесь может состоять из элементов и соединений. Воздух — смесь элементов (кислород) и соединений (пыль, копоть). Компоненты смеси химически не связаны, и их можно легко разделить. Напри­мер, из смеси железа с серой частицы железа можно извлечь магнитом. Частицы железа притягиваются к магниту (см. рис.), а частицы серы на магнит не реагируют. В смеси компоненты могут содержать­ся в любых пропорциях. Все компоненты сохраняют свои индивидуальные свойства. Тесто — это смесь различных соединений: яиц, муки, жира. Испеченный пирог представляет собой новое соединение. Соль — это соединение натрия с хлором. Масло — органическое соединение, в нем есть углерод, водород и кислород

Зажимы Wago

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

• Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
• Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.

Пайка и сварка

Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

1. Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
2. Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
3. Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
4. Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

1. Его приходится изолировать.
2. Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
3. Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
4. На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

Если нет опыта работы в этой области, то первоначально следует потренироваться на заранее подготовленных, но при этом не подключенных в систему скрутках.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

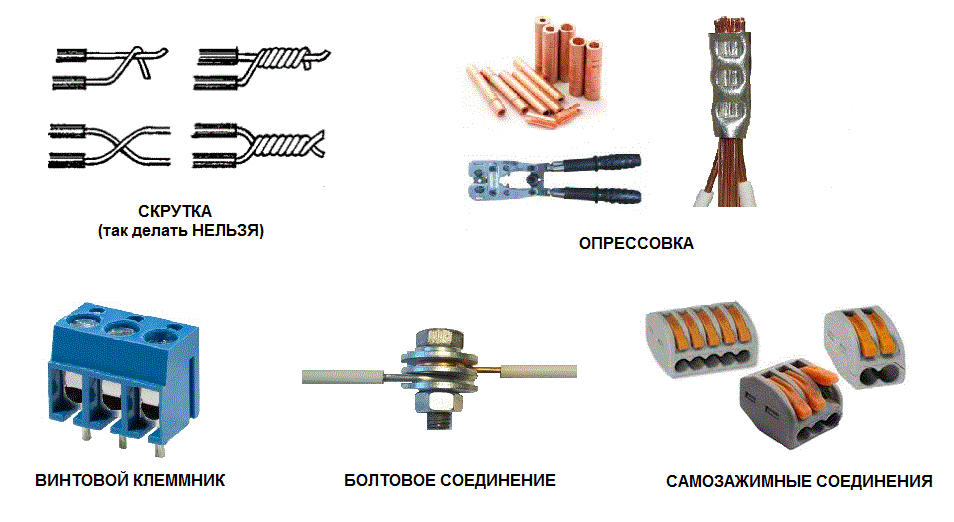

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

• с использованием другого металла;
• препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

• кабель очищается от изоляционного покрытия;
• жилы зачищаются до металлического блеска;
• на многоразовом клеммнике поднимается рычаг;
• очищенная часть провода вставляется в отверстие колодки до упора;
• рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

• выбор гильзы и регулировку инструмента;
• очищение проводов от оплетки;
• зачистку жил (для этого используется наждачная бумага);
• нанесение кварцево-вазелинового состава;
• введение концов кабелей в заклепку;
• обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
• изоляцию мест соединений.

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Медь и алюминий как основные материалы силовых кабелей

При организации электропроводки жилых и общественных объектов недвижимости потенциально могут быть использованы алюминиевый и медный кабель. Это определяется:

• широким распространением меди и алюминия в природе и возможностью их добычи в промышленном масштабе с относительно низкими издержками;
• относительной простотой изготовления из этих металлов изолированных проводов;
• достаточно низким удельным сопротивлением (по этому параметру они уступают только серебру).

При близости друг к другу по проводимости (удельное сопротивление меди в зависимости от степени ее чистоты составляет 0,017 – 0,019 Ом·мм²/м, тогда как у алюминия колеблется в пределах 0,026 – 0,030 Ом·мм²/м) каждый из этих металлов на фоне своего оппонента обладает определенными преимуществами по некоторым ключевым характеристикам:

• медь является более пластичной, дополнительно демонстрируя существенно меньшую ломкость;
• алюминиевый кабель заметно легче медного (удельный вес алюминия 2,7 т/м³, тогда как у меди – 8,9 т/м³;
• медь примерно втрое дороже алюминия (биржевая стоимость тонны меди на начало сентября 2017 года составляла около 7000 долларов за тонну, а алюминия – примерно 2100 долларов за тонну).

Все это означает, что силовые кабели и провода с жилами из этих металлов широко распространены на практике и в процессе выполнения замены проводки или ее ремонта часто возникает необходимость их сращивания. Ответ на актуальный вопрос: а можно ли алюминиевые провода соединять с медным? – является положительным. Более того, данная задача решается различными простыми в реализации способами, выбор одного из которых зависит от местных условий.

В чем причина несовместимости?

Используя соединение алюминия и меди в электропроводке, прежде всего нужно учитывать, что они обладают различными химическими свойствами. Этот факт имеет непосредственное влияние на долговечность и качество соединения, из него же вытекает три причины:

• Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
• Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
• Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.

Короткие выводы

Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:

1. Не допускать прямого контакта медного и алюминиевого проводника.
2. Исключить доступ воздуха в соединительный узел.

Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.

Электрохимическая коррозия соединенных металлов

Существует мнение, что алюминиевые и медные провода соединять непосредственно вместе недопустимо и это действительно научно обоснованный факт. А можно ли соединять медный провод с оцинкованной клеммой? Конечно, Вы не можете сразу дать ответ, но через минуту будете ориентироваться в этом вопросе не хуже опытного химика.

Что же происходит при соприкосновении двух разных проводников тока? Если влаги нет, то соединение будет надежным всегда. Но в атмосферном воздухе всегда есть пары воды, которые и является виновником разрушения контактов. Каждый проводник тока обладает определенным электрохимическим потенциалом. Это свойство металлов широко используется в технике, например, изготавливают термопары.

Но если вода попадает между металлами, то образует короткозамкнутый гальванический элемент, начинает течь ток и как в гальванической ванне разрушается один из электродов, так и в соединении разрушается один из металлов. Электрохимический потенциал каждого токопроводящего материала известен, и зная величину можно точно определить, какие материалы допустимо соединять между собой.

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

Металл	Медь, ее сплавы	Свинц-ол. припой	Алюминий	Дюралюминий	Сталь	Нерж. сталь	Цинк покрытие	Хром покрытие	Серебро	Углерод (графит)	Золото Платина
Медь, ее сплавы	0,00	0,25	0,65	0,35	0,45	0,10	0,85	0,20	0,25	0,35	0,40
Свинцово-ол. припой	0,25	0,00	0,40	0,10	0,20	0,15	0,60	0,05	0,50	0,60	0,65
Алюминий	0,65	0,40	0,00	0,30	0,20	0,55	0,20	0,45	0,90	1,00	1,05
Дюралюминий	0,35	0,10	0,30	0,00	0,10	0,25	0,50	0,15	0,60	0,70	0,75
Сталь мягкая	0,45	0,20	0,20	0,10	0,00	0,35	0,40	0,25	0,70	0,80	0,85
Нерж. сталь	0,10	0,15	0,55	0,25	0,35	0,00	0,75	0,10	0,35	0,45	0,50
Цинк покрытие	0,85	0,60	0,20	0,50	0,40	0,75	0,00	0,65	1,10	1,20	1,25
Хром покрытие	0,20	0,05	0,45	0,15	0,25	0,10	0,65	0,00	0,45	0,55	0,60
Серебро	0,25	0,50	0,90	0,60	0,70	0,35	1,10	0,45	0,00	0,10	0,15
Углерод (графит)	0,35	0,60	1,00	0,70	0,80	0,45	1,20	0,55	0,10	0,00	0,05
Золото Платина	0,40	0,65	1,05	0,75	0,85	0,50	1,25	0,60	0,15	0,05	0,00

Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!

А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.

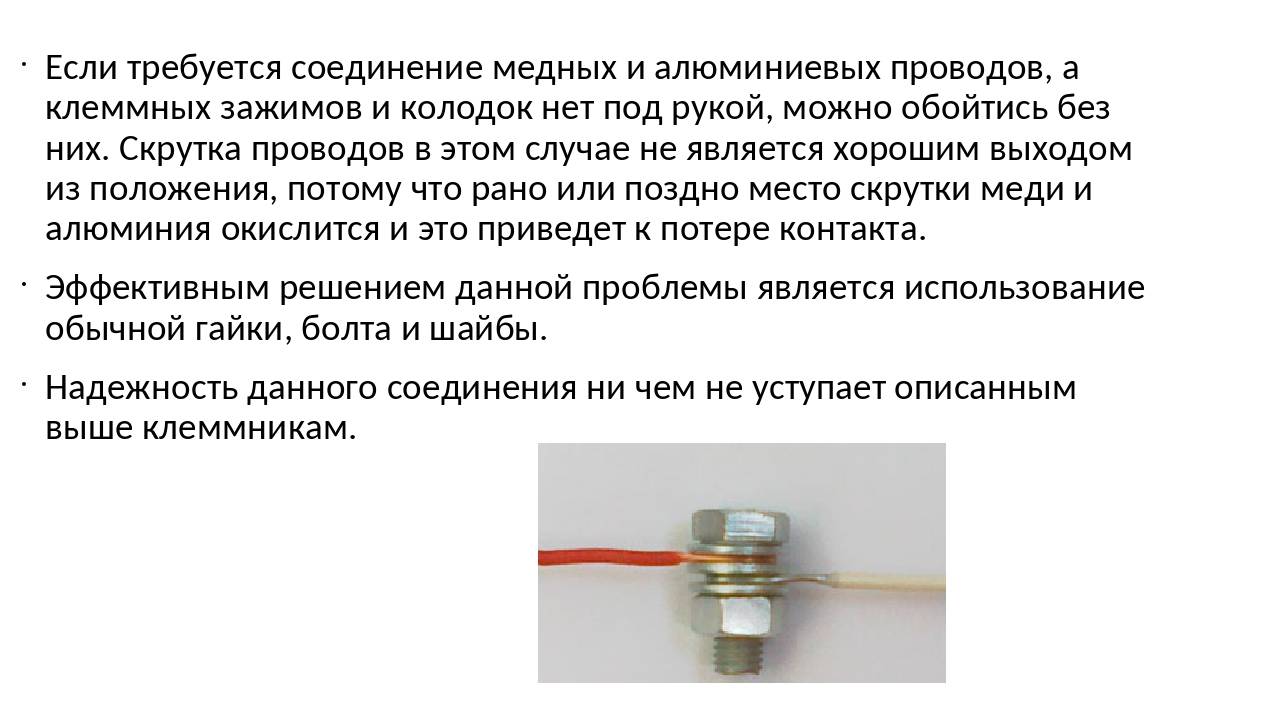

Резьбовое соединение

Довольно простое и одновременно эффективное резьбовое сращивания применяется в том случае, когда требуется соединить медь и алюминий в электропроводке по разъемной схеме. Из дополнительных материалов потребуются винт с гайкой и три шайбы. Процедура осуществляется следующим образом:

• зачищают концы проводов на длине, в четыре раза превышающей диаметр винта.
• поверхность медной жилы очищают от окисной пленки (при наличии такой необходимости);
• загибают концы проводов в форме колечка;
• на винт последовательно одевают шайбы и кольца так, чтобы кольца находились между шайбами.
• полученную структуру стягивают гайкой.

Вместо формирования колечка можно установить на конце провода наконечник с кольцевым контактом.

Варианты соединения

Существует множество вариантов, как соединить алюминиевые провода между собой.

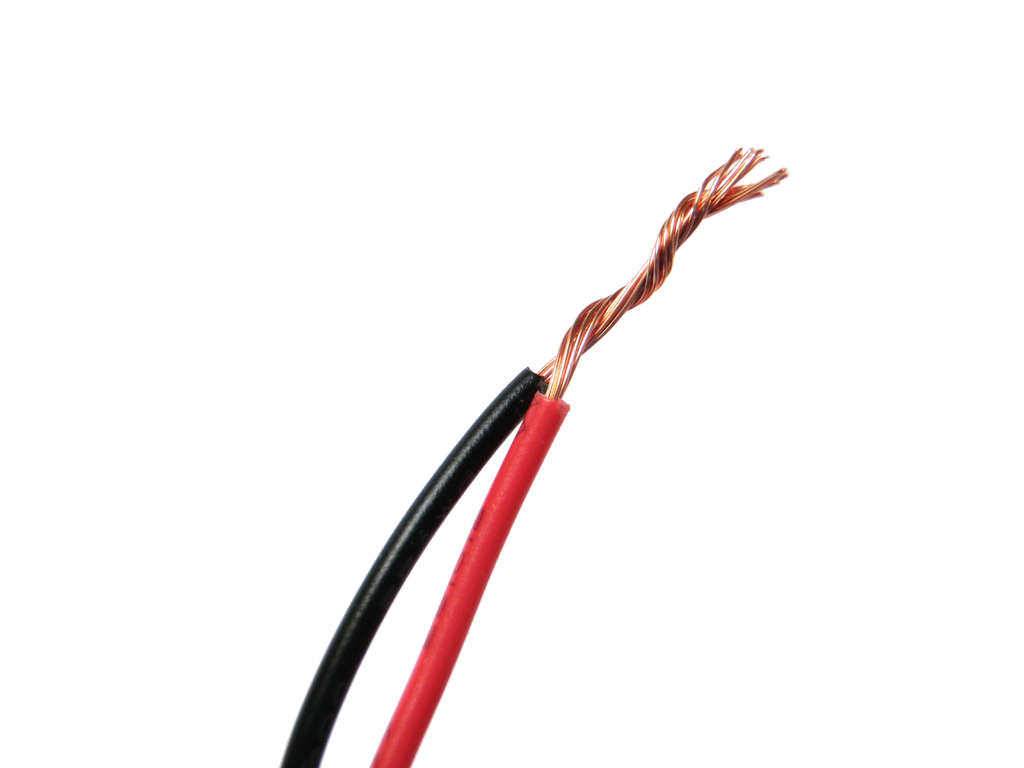

Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для соединения алюминиевых проводов, считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.

Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.

Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов

Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль

Пайка должна быть равномерной, чтобы продлить срок эксплуатации

Пайка должна быть равномерной, чтобы продлить срок эксплуатации.

Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.

Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.

Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.

СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.

Выполняем соединение с помощью клеммной колодки

Пример соединения медных и алюминиевых проводников

Все большую популярность набирает метод соединения проводников специальными клеммными колодками. По надежности этот вариант проигрывает предыдущему, но и свои плюсы у него тоже имеются.

СОединение проводов

Клеммы дают возможность соединять провода максимально быстро, просто и качественно. При этом не надо ни формировать колечки, ни изолировать соединения – колодки сконструированы так, что вероятность соприкосновения оголенных частей кабелей исключается.

Клеммная коробка

Соединение выполняем следующим образом.

Первый шаг. Счищаем изоляцию с соединяемых концов проводов примерно на 0,5 см.

Второй шаг. Вставляем кабели в клеммную колодку и зажимаем винтом. Затягиваем его с небольшим усилием – алюминий является достаточно мягким и хрупким металлом, так что лишняя механическая нагрузка ему не нужна.

Клеммные колодки очень часто применяются при подключении осветительных приборов к проводам из алюминия. Многократные скрутки приводят к быстрому излому подобных проводников, в результате чего от их длины практически ничего не остается. В таких ситуациях и пригодится колодка, ведь для соединения с ее помощью достаточно всего лишь сантиметровой длины кабеля.

Также клеммы очень хорошо подходят для соединения сломанных кабелей, проложенных в стене, когда прокладка новой проводки является нецелесообразной, а оставшейся длины проводников недостаточно для выполнения соединений другими методами.

Важное замечание! Колодки можно заштукатуривать только при условии их установки в распределительной коробке. Клеммная коробка. Клеммная коробка

Клеммная коробка

Делаем неразъемное соединение проводов

Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.

Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.

Термоусадочная трубка для изоляции скрутки или опрессовки

Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.

Надежное соединение проводов опрессовкой

Работаем в следующем порядке.

Первый шаг. Счищаем с проводников изоляционный материал.

Второй шаг. Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.

Третий шаг. Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.

Четвертый шаг. Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.

Как правильно соединить провода

Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять

Удачной работы!

Альтернативные варианты

Довольно широко в последнее время стал применяться метод соединения разнородных проводов с помощь специальных пружинных зажимов. Наиболее известны зажимы фирмы Wago.

Такие зажимы бывают 2 разновидностей:

1. Одноразовые, без возможности вытаскивания провода.
2. Рычажковые, многоразового использования.

Принцип действия заключается в специальном пружинном зажиме из особого сплава, который заключен в пластиковый корпус. Конструкция кромки зажима позволяет врезаться в тело металла даже при наличии толстой пленки окисла на нем.

Зажимы выпускаются практически на все используемые диаметры проводников и рассчитаны на токи до 34 А. Однако, опыт электромеханических работ подсказывает, что величину максимально допустимого тока необходимо уменьшить в несколько раз, то есть зажимы надо приобретать с некоторым запасом по току.

Монтаж проводки с использованием пружинных зажимов самый быстрый. Из минусов следует отметить достаточно высокую стоимость материалов.

Неразъемное соединение

Вообще, электрика не любит ремонта. Она изначально заточена под комплексное максимально долгое безопасное использование. Если хоть одно из перечисленных свойств не выполняется, значит проводка выполнена некачественно и имеет смысл ее пересмотреть полностью.

Неразъемное соединение – это как резьбовое, только что-либо разобрать и переделать невозможно, потому что затягивающая гайка отсутствует и вместо нее клепка. Производится такое соединение разнометаллических проводов с помощью специализированного инструмента – заклепочника. При его наличии квалифицированная наладка проводки существенно ускоряется, но для этого должно быть обоснование, как минимум, из двух аргументов:

1. объем работ по проводке должен быть огромен, чтобы ускорение каждой такой операции (по сравнению с резьбовым соединением) имело существенное значение;
2. должна отсутствовать возможность укладки альтернативной (гомогенной) проводки (заодно, с заземлением).

Подготовка оконечностей проводов при подготовке к соединению при помощи заклепки ничем не отличается от соединения на винте: также готовятся кольца, также производятся прокладки шайбами. Единственное, что нужно предусмотреть: в результате расклепывания диаметр заклепки увеличится, поэтому оптимальной является диаметр кольца в 4 мм.

Последовательность набора составных соединения на заготовку:

• алюминиевый проводник (вплотную к шляпке);
• пружинная шайба;
• медный провод;
• плоская обыкновенная шайба.

Далее в заклепочник вставляется стержень и производится его зажим. Так осуществляется расклепка. Дело сделано.

https://youtube.com/watch?v=hylQRwyxtDA

Использование клеммной колодки

Сильной стороной клеммной колодки является то, что она позволяет соединить алюминиевый провод с медным очень быстро. По надежности колодка уступает резьбовому соединения, что определяется меньшими зажимающими усилиями и площадью контакта.

Еще одним достоинством колодки является то, что ее конструкция обеспечивает надежную защиту сростков от короткого замыкания.

При обращении к колодке также потребуется зачистка, длина которой определяется длиной рабочей части контакта. Из-за хрупкости алюминия целесообразно не допускать больших усилий затяжки винта.

Отметим, что из-за высокой пластичности алюминия усилие прижима винта со временем ослабевает, что компенсируется подтяжкой.

В последнее время быстро набирают популярность удобные при работе колодки с пружинными контактами, которые не требуют затяжки винтов. Их не рекомендуется применять для реализации цепей с нагрузочной способностью свыше 10 А.

Качество соединения гибких многопроволочных кабелей с помощью колодки заметно увеличивается в случае предварительной установки на них специальных наконечников вилочкового или штыревого типа.

Клеммная колодка универсальна, т.е. встречается в различных осветительных приборах и применяется как средство соединения линейных кабелей. При сращивании ее необходимо размещать только внутри распределительной коробки.

Технология сваривания аргоном

Прежде чем начать работу нужно приготовить оборудование. Вам понадобится:

• инвертор;
• горелка с неплавящимся электродом;
• баллон с газом;
• осциллятор;
• присадочная проволока.

Подготовка деталей заключается в удалении оксидной пленки:

1. Для этого наждачной бумагой или другими средствами зачищаются места соединения деталей.
2. Далее края обрабатываются любым химическим средством: растворителем, каустической содой.

Технология сварки силумина аргоном напоминает процесс сваривания алюминия. Это самый надежный способ соединения силуминовых изделий.

При соединение деталей происходит их нагрев, образуется устойчивая к высокой температуре пленка, которая ограничивает надежность скрепления. Для избегания этого, применяется инертный газ — аргон. Он выталкивает воздух в сварочном пространстве, не позволяя окислятся деталям.

Требования к выполнению работ в домашних условиях:

• выполнять работу на открытом пространстве не рекомендуется, лучшим вариантом будет закрытое помещение (подойдет гараж или бытовая пристройка);
• в процессе сварочных работ нужно избегать перегревания газа, иначе аргон начнет разрушать элементы.

1. Сварку производят с использованием короткой дуги на обратной полярности (подключение электрода к плюсу, а заготовки к минусу). При таком способе изделие плавится легче.
2. Присадочная проволока подается в рабочую зону, где она плавится и соединяет изделия.
3. Присадку нужно подавать постепенно, иначе велик риск разбрызгивания металла, что приведет к плохому соединению.
4. Подача присадки происходит под углом к горелке, направления выполняются строго вдоль шва.

Выполнение этих условий гарантирует ровный и узкий шов.

В этом видео показывается, как отремонтировать (заварить дюралевый поддон):

Преимущества и недостатки аргоновой сварки

Плюсы метода:

1. Этот вариант соединения элементов считается самым прочным.
2. Сварка не занимает много времени.
3. Технология подходит даже новичкам.
4. Сварочный процесс, возможно, выполнить в домашних условиях.
5. Деформация деталей исключена.

Минусы:

1. Невозможность провести работу на открытом воздухе, ветер будет мешать правильному распределению газа над рабочей поверхностью.
2. Необходимость иметь специальное оборудование.
3. Высока вероятность со сложностью в настройках.
4. Если работа производится трансформатором с высокой силой тока, то потребуется охлаждение.

Выполнение сварки в домашней обстановке требует соблюдения техники безопасности. В процессе работы применяют средства защиты, надевают:

• специальную одежду;
• маску;
• перчатки;
• обувь с резиновой подошвой.

Проводят работы по изоляции всех токопроводящих элементов. Исключают присутствие легковоспламеняющихся предметов возле рабочего пространства. Помещение должно быть хорошо вентилируемым.

Блиц-советы

И напоследок, несколько советов, которые следует принять к сведению, чтобы обезопасить себя в дальнейшем и не переделывать заново работу:

1. Для зачистки проводниковне следует пользоваться бокорезами, пассатижами либо иным инструментом с подобным принципом действия. Для того, чтобы перерезать изоляцию, не затрагивая тело провода, требуется значительный опыт и все равно в большинстве случаев целостность провода будет нарушена. Алюминий – мягкий метал, но он очень плохо переносит перегибы, особенно если нарушена целостность поверхности. Не исключена возможность, когда провод переломиться уже в процессе монтажа. И гораздо хуже, если это случиться несколько позже. Снимать изоляцию необходимо острым ножом, двигая его вдоль проводника, подобно зачистке карандаша. Даже если острие ножа снимет некоторый слой металла, царапина вдоль провода не страшна.
2. Для залуживания медных проводников ни в коем случае нельзя принимать кислотосодержащие флюсы (хлористый цинк, травленая соляная кислота и так далее). Даже тщательная очистка соединения не спасет его от разрушения в течении некоторого времени.
3. Многожильные проводники перед монтажем требуется обязательно облудить для получения монолитного проводника. Исключение составляют только пружинные зажимы и клеммные колодки с прижимными пластинами.
4. Шайбы, гайки и болты для разъемного или неразъемного соединений не должны быть из оцинкованного металла. Разность потенциалов медь – цинк составляет 0.85 мВ, что значительно больше разности при непосредственном соединении меди и алюминия.
5. По этой же причине не следует приобретать чрезмерно дешевые клеммные колодки неизвестного производителя. Практика показывает, что металлические элементы в таких колодках зачастую имеют цинковое покрытие.
6. Нельзя пользоваться советом защищать непосредственное соединение медных и алюминиевых проводников различными водоотталкивающими покрытиями (смазка, парафин). Машинное масло только с кожи удалить трудно. Солнце, воздух, отрицательные температуры разрушат защитное покрытие гораздо быстрее, чем этого хотелось бы. Кроме этого, некоторые смазки (особенно жировой солидол) изначально содержат в своем составе до 3% воды.

{SOURCE}
