Пружинные клеммы
Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:
- возможность соединения проводов из алюминия и меди;
- возможность соединения нескольких жил за один раз;
- соединение тонкого многожильного провода без повреждений;
- компактные размеры;
- для работы не понадобится много времени;
- качественное соединение;
- встроенный индикатор, для контроля работы электросети.
Единственный недостаток таких клемм – их высокая цена.
Возможные варианты соединения токопроводящих жил
Существуют различные варианты формирования качественного соединения проводов. Их выполнение осуществляется согласно ПУЭ. При этом необходимо иметь в виду, что указанные правила не допускают использование скрутки для образования контактной части между проводами. Скрутить провода можно только для обеспечения временной работоспособности электрической цепи.
Далее представлены допустимые способы соединения токопроводящих жил.
Клеммные колодки
Клеммные колодки представляют собой контактную часть, которая покрыта диэлектрическим материалом. Соединение выполняется за счет сжима проводников. Для этого может использоваться винтовой, резьбовой зажим. Также выпускаются изделия с дополнительной прижимной пластиной.
В зависимости от вида используемого зажима, рекомендуется придерживаться следующих правил:
- Формирование контакта между одножильными медными проводниками осуществляется при помощи винтовой фиксации. Она предполагает заведение отдельных концов в латунную часть клеммы, с последующим затягиванием винтов. Данная методика противопоказана для образования электрической цепи из алюминиевых кабелей. Это обусловлено сильным повреждением рабочей поверхности проводника в процессе сжатия винтом.
- Применение винтового клеммного устройства для создания контакта между многожильными проводами, также не рекомендуется. В процессе закручивания винта могут повредиться отдельные токопроводящие жилы кабеля.
- Для соединения между собой многожильных и одножильных проводников лучше всего воспользоваться колодками с винтом и специальным наконечником. Он представляет собой пластину с ровной поверхностью, которая обеспечивает плотную фиксацию токопроводящих жил без нанесения механического повреждения.
Пружинные клеммы
Конструктивно изделие практически аналогично клеммным колодкам с винтовым и резьбовым зажимом. Также имеется контактная часть и защитный корпус из диэлектрика. Крепеж токопроводящих жил осуществляется посредством пружин, между которыми расположена токопроводящая пластина. Для сжатия пружин предусмотрен специальный пластиковый рычаг.
Пружинная фиксация в клеммных колодках является универсальным способом соединения различных видов проводов. При этом многие специалисты сомневаются в надежности и долговечности такого контакта.
СИЗ колпачки
СИЗ колпачки получили широкое применение для формирования контакта между проводами в распределительных коробках. Допускается выполнять соединения только из идентичного материала токопроводящих жил. Для этого осуществляется накручивание колпачка по часовой стрелке на подготовленный пучок проводников. В нем расположена фиксирующая пружина, которая сработает при требуемом уровне затяжки.
Рассматриваемые изделия выпускаются различных оттенков и размеров. Обладают отличным качеством соединения, а также низкой стоимостью.
Специальные гильзы
Для выполнения соединения жил кабеля посредством прессования понадобится использовать гильзы и специализированные клещи. Гильзы изготавливаются из меди и алюминия под конкретный вид материала провода. Также выпускаются универсальные гильзы из латуни. С их помощью можно сформировать контакт между алюминиевыми и медными токопроводящими жилами. Клещи необходимы для качественной прессовки гильзы. Они бывают двух видов:
- ручные;
- гидравлические.
Пайка и сварка
Формирование контакта между проводниками пайкой или сваркой способствует получению надежного соединения. Но данный метод требует применения специального оборудования, а также навыков работы с ним.
Для осуществления пайки понадобится паяльник, канифоль и припой. Предварительно выполняется подготовка соединяемых поверхностей. Здесь могут возникнуть проблемы с многожильными кабельными линиями, так понадобится обработать каждую отдельную жилу. В дальнейшем процесс образования практически идентичен. Первоначально выполняется соединение проводников скруткой, после чего наносится припой.
При задействовании сварки также потребуется провести подготовительные работы. При этом суть метода заключается в расплавлении концов соединяемых проводников. После их застывания получается качественное соединение. Указанным способом можно сформировать контакт между неограниченным числом токопроводящих жил.
Опрессовка гильзами: особенности технологии
Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.
Хороший электрический контакт создается за счет совместной деформации металлов.
Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:
- меди;
- алюминия;
- и даже меди с алюминием.
Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.
Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.
Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.
Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.
Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.
Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.
По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.
Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.
Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.
Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов. Ее технологию хорошо объясняет в своем видеоролике Андрей Кулагин. Рекомендую посмотреть.
Скрутка
Скрутка проводов
Такие скрутки в распределительной коробке официально запрещено. В седьмом издании нормативного документа ПУЭ, 2 глава, пункт 2.1/21 перечисляются все виды допустимых соединений, но в них нет скрутки. И это не удивительно, так как такой контакт чувствительно к импульсному току и имеет большое переходное сопротивление. Со временем контакт будет ухудшаться и просто выгорит. Из-за того, что площадь соприкосновения небольшая, при сильной нагрузке происходит нагрев, и контакт еще больше ослабляется.
Этот вариант выбирают из-за его простоты. Достаточно всего лишь зачистить 10–20 мм изоляции и скрутить провода друг с другом при помощи плоскогубцев. Так делали наши отцы и прадеды. Но такое соединение часто бывает ненадежным, особенно если используется алюминиевая жила.
Что такое распределительная коробка
От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.
Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.
Правила устройства электропроводки
Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.
По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.
Некоторые формы распределительных коробок
По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.
Что вообще дают распределительные коробки:
- Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
- Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
- Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
- Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.
Фаза, ноль, заземление – как подключить розетку и выключатели
Прежде, чем осуществить соединение проводов в коробке любым из вышеописанных способов, давайте разберемся с самими материалами. Они делятся на два вида: трехжильные провода, где есть фаза, ноль и заземление и старые, двужильные – только фаза и ноль. Ответственные производители традиционно используют оплетку для этих типов проводов общепринятых цветов:
- фаза – коричневый/красный,
- ноль – голубой/синий,
- заземление – желто-зеленый/черный.
Цветная оплетка проводов
Это наиболее простой вариант подключения внутри распределительной коробки. Минимально здесь возможно наличие трех проводов: входящий от щитка, исходящий для дальнейших подсоединений и на саму розетку. Если розеток в данной распределительной коробке несколько, то добавится соответствующее количество проводов. В итоге необходимо соединить между собой все фазы, все нулевые и жилы заземления. Оставляйте небольшой запас проводов на случай ремонта. Если вам предстоит выполнить подключение одноклавишного выключателя, не стоит волноваться. Здесь все тоже достаточно просто:
- Фаза со входящего от электрощитка кабеля уходит на выключатель, а ноль – на светильник.
- Ноль с выключателя соединяется с фазой светильника, тогда он будет гореть только при включенном выключателе.
- Все три заземления соединяются между собой.
Теперь разберемся, как выполнить распайку для двухклавишного выключателя. Этот вариант сложнее предыдущих, но не намного. Последовательность соединений такая:
- Фаза с входящего кабеля заводится на выключатель.
- Ноль с входящего провода – на светильник.
- Две оставшихся жилы от кабеля выключателя подсоединяются каждый к своей клавише и заводятся на светильник.
Бывает, что в одной распределительной коробке собираются провода и от розеток, и от выключателей. В этом случае нужно проявить чуть больше терпения и внимательности, чтобы последовательно и надежно сделать распайку в коробке. Если вы не участвовали в процессе монтажа проводки внутри стен, на начальном этапе будет сложно определить, какой из них к чему ведет. Выяснять это придется, скорее всего, опытным путем, поочередно подсоединяя и проверяя работоспособность розеток и выключателей. Главное, не забывайте про технику безопасности!
По завершении работ вмонтируйте коробку в отверстие, если еще не сделали этого ранее, закройте крышкой и пользуйтесь электричеством с удовольствием и чувством выполненного долга.
Сжим
Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.
Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными — в которых жилы проводов зажимаются между подпружиненных пластин.
Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.
Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.
И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.
Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.
Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.
Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.
Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.
Как заварить скрутку
Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.
Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.
Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.
Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.
Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.
Механизм создания подключения
Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.
Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
- рассчитать нагрузку на электросеть;
- сечение проводов;
- разделить потребителей на группы.
В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
- освещение;
- силовая часть, то есть розетки.
Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.
Соединение проводов в распределительной коробке согласно ПУЭ
ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.
Выбор сечения и марки провода
Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.
Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.
Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее
Расчет по мощности
Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.
Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
- освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
- розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
- кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
- жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.
Правильный выбор соединения эл
проводов в распределительной коробке зависит от его сечения
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр
Электрическая распределительная коробка и соединение проводов
После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.
Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.
Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.
Что такое коробка
Распределительная монтажная коробка представляет собой короб округлой или прямоугольной формы. В этом коробе имеются специальные отверстия, через которые осуществляется ввод проводов внутрь коробки. Эти отверстия могут находиться как на боковых поверхностях, так и на дне короба. Как лучше осуществить подвод проводов зависит от типа коробки и способа подвода кабеля.
По типу различают распределительные монтажные коробки для наружного (внешнего) монтажа и скрытого (внутреннего). В распредкоробках для наружного применения имеются специальные крепежные отверстия под саморезы или иные элементы крепления. Применяют такую конструкцию в деревянных домах-срубах, а также в иных случаях, где монтаж скрытой проводки затруднителен. Если она используется на открытом воздухе, например, на внешней стене дома, то лучше ставить коробку с герметичными вводами кабеля и такой же крышкой. Это значительно продлит срок службы электрической линии, так как избавит контакты от воздействия атмосферной влаги.
Если монтаж электропроводки производится скрытым способом, то распределительная монтажная коробка вмуровывается в специально сделанное для нее углубление в стене. Глубина этих углублений должна быть такова, чтобы закрытая крышкой коробка была заподлицо с поверхностью стены. К этому углублению подходят сделанные в стене каналы для проводов (штробы). Для крепления чаще всего используют раствор алебастра или гипса. А к выполнению монтажных работ приступают после схватывания раствора.
Принято размещать распределительные коробки под потолком, на расстоянии не ближе 20 сантиметров от него. Места их размещения должны быть легкодоступными, чтобы в случае необходимости можно было провести ремонт или дополнительные соединения при изменении электрической схемы.
Материалом при изготовлении монтажных коробок служит пластик или металл. Пластик используется только негорючий, что исключает распространение пожара при возгорании внутри коробки. Конечно, металлические коробки в этом плане лучше, но они дороже. Некоторые конструкции содержат вмонтированные клеммные колодки для соединения жил проводов. Чтобы определить, какая распределительная коробка будет лучше подходить для вас, необходимо учесть все вышеизложенные факторы.
Соединители для проводов и кабелей
Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.
Винтовые зажимы
Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.
Зажим силовой
В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.
Клипсы
Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.
Пружинные зажимы

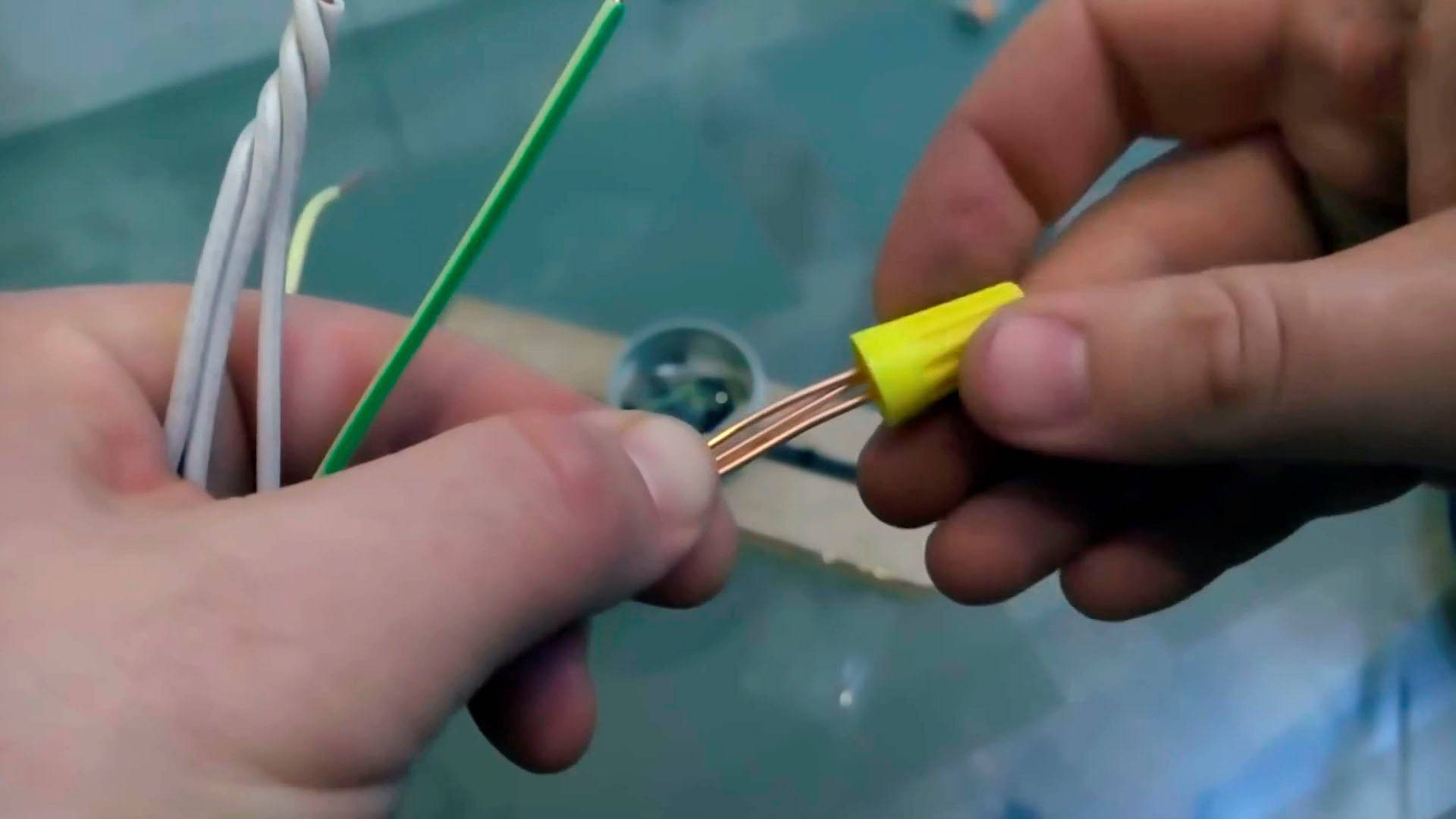

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров
Важно правильно подобрать зажим, иначе контакт будет ненадежным
Пружинные клеммы
Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.
Соединительные зажимы
Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.
Муфты
Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.
Способы соединения
Соединение проводов в коробке выполняется двумя основными способами:
- скручиванием соединяемых жил (скрутка);
- применением специальных принадлежностей. Эти соединители проводов в распределительной коробке именуются клеммниками и колодками. Все соединительные приспособления создают электрические контакты, используя винтовой или упругий зажим.
Скрутить даже несколько жил проводов, заведенных в распределительную коробку, несложно. Скрутка — это простейший зафиксированный контакт. Но простота получения результата плохо сказывается на качестве этого контакта. Основные недостатки простой скрутки следующие:
- относительно небольшая площадь контакта (особенно для жил большого сечения);
- отсутствие компенсации окисления и ослабления сжатия контактирующих жил.
Скрутка проводов
Обычная скрутка
Поэтому обычная скрутка должна применяться только при незначительных электрических нагрузках в пределах 100–300 Вт. Перед тем, как соединить провода в распределительной коробке, надо правильно определить длину контакта жил. Если нельзя точно спрогнозировать, какие по силе токи будут проходить через скрутку, ее качество необходимо улучшить одним из следующих способов:
покрыть припоем (пропаять);
Пропаянная скрутка
сварить жилы.
Улучшение качества скрутки сваркой
Кроме сварки и пайки часто используются специальные принадлежности, которые фиксируют контакт жил. Из них можно
применить опрессовочный колпачок, навинчиваемый на скрученные жилы.

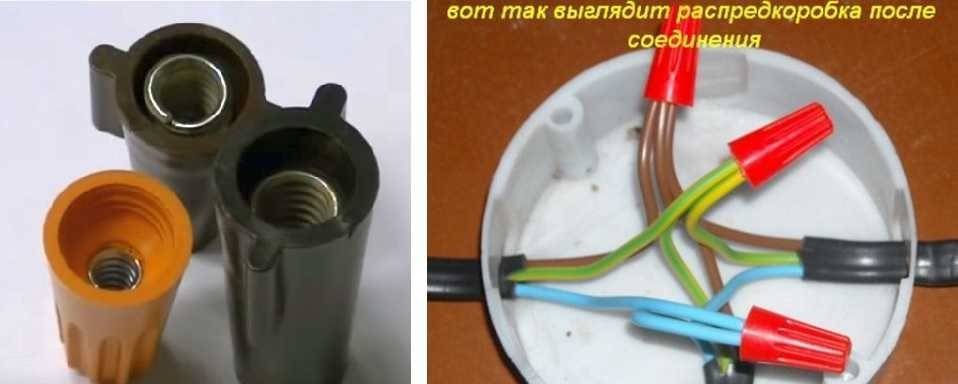

Вид распредкоробки после соединения
Фиксация колпачком скрученных жил
Колпачок называют также соединительный изолирующий зажим — СИЗ
Если надо монтировать мощный потребитель электроэнергии, допускается применение колпачков и длинных скруток, сформированных с их помощью. Как это делается, показано далее на изображениях.

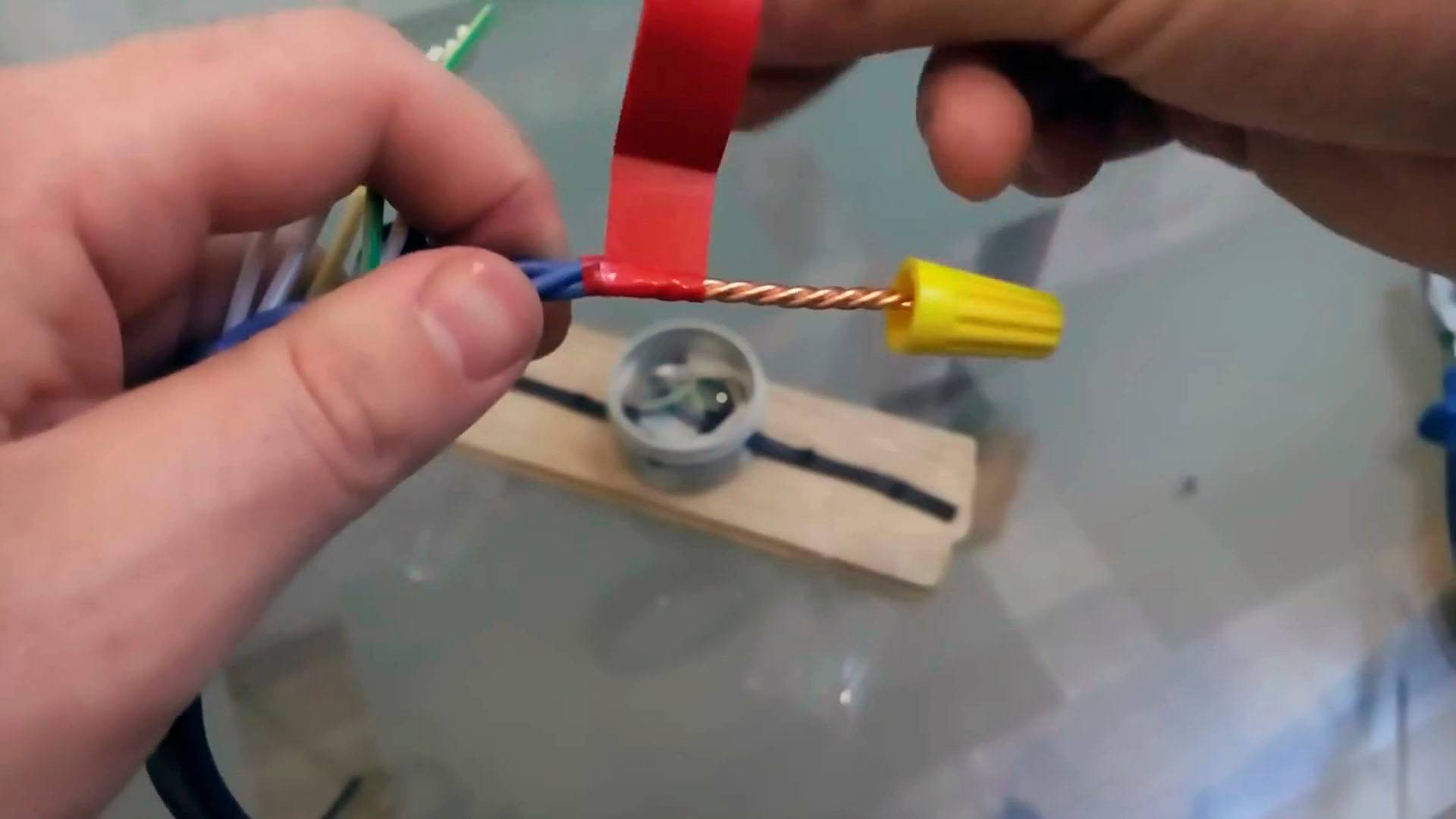

Накручивание колпачка

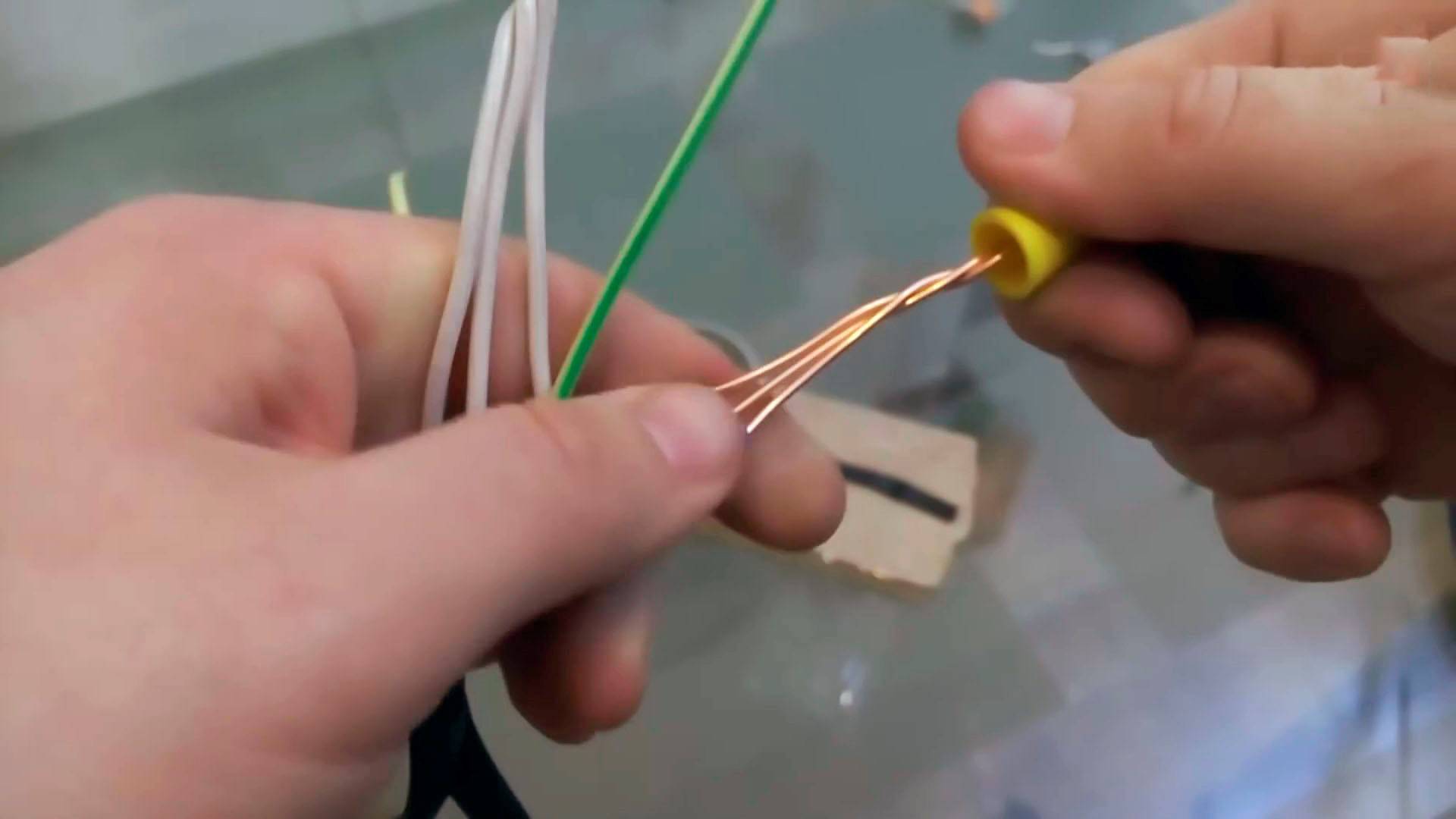

Провода засовывают в колпачок

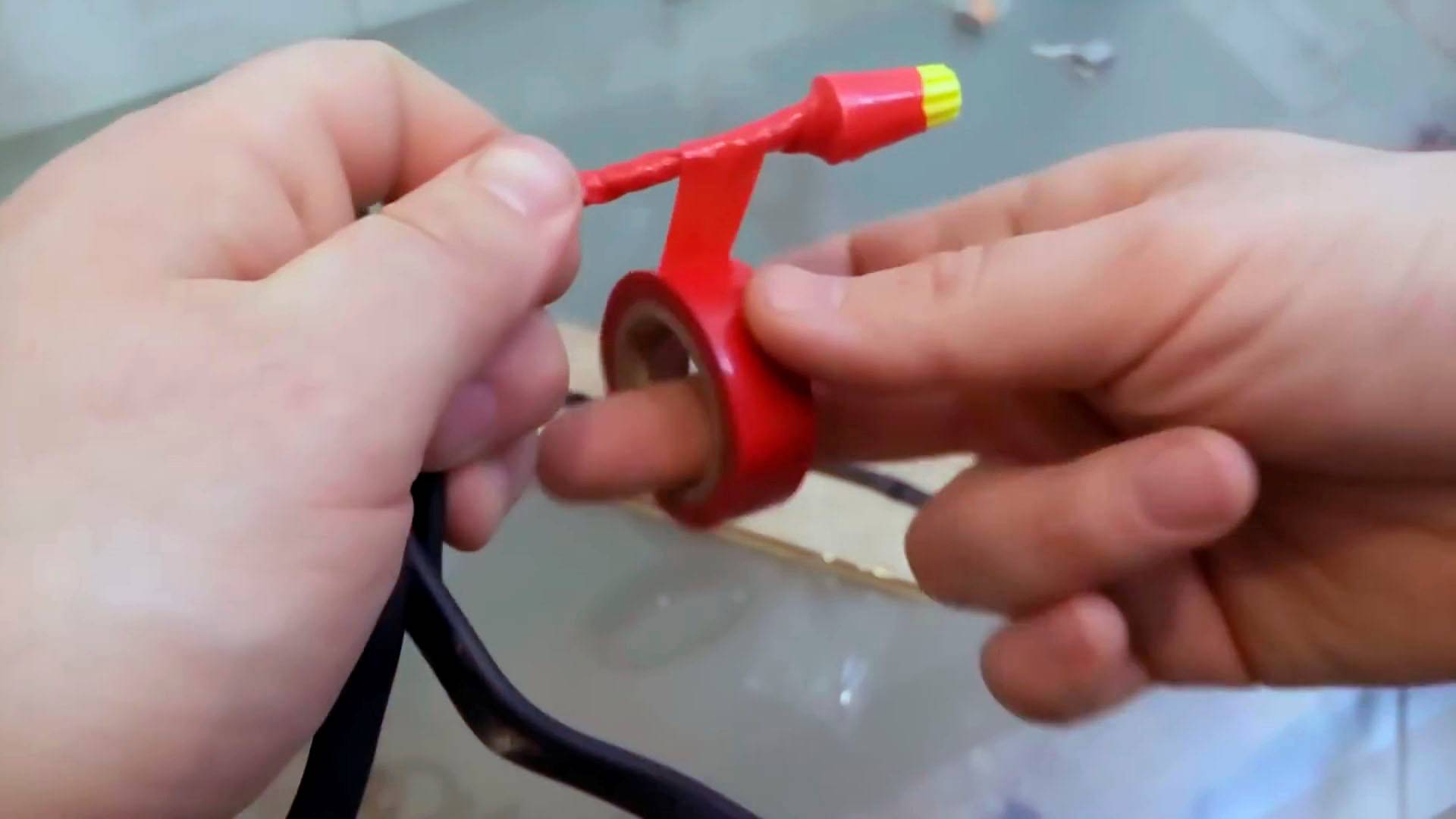

Провода фиксируют изолентой

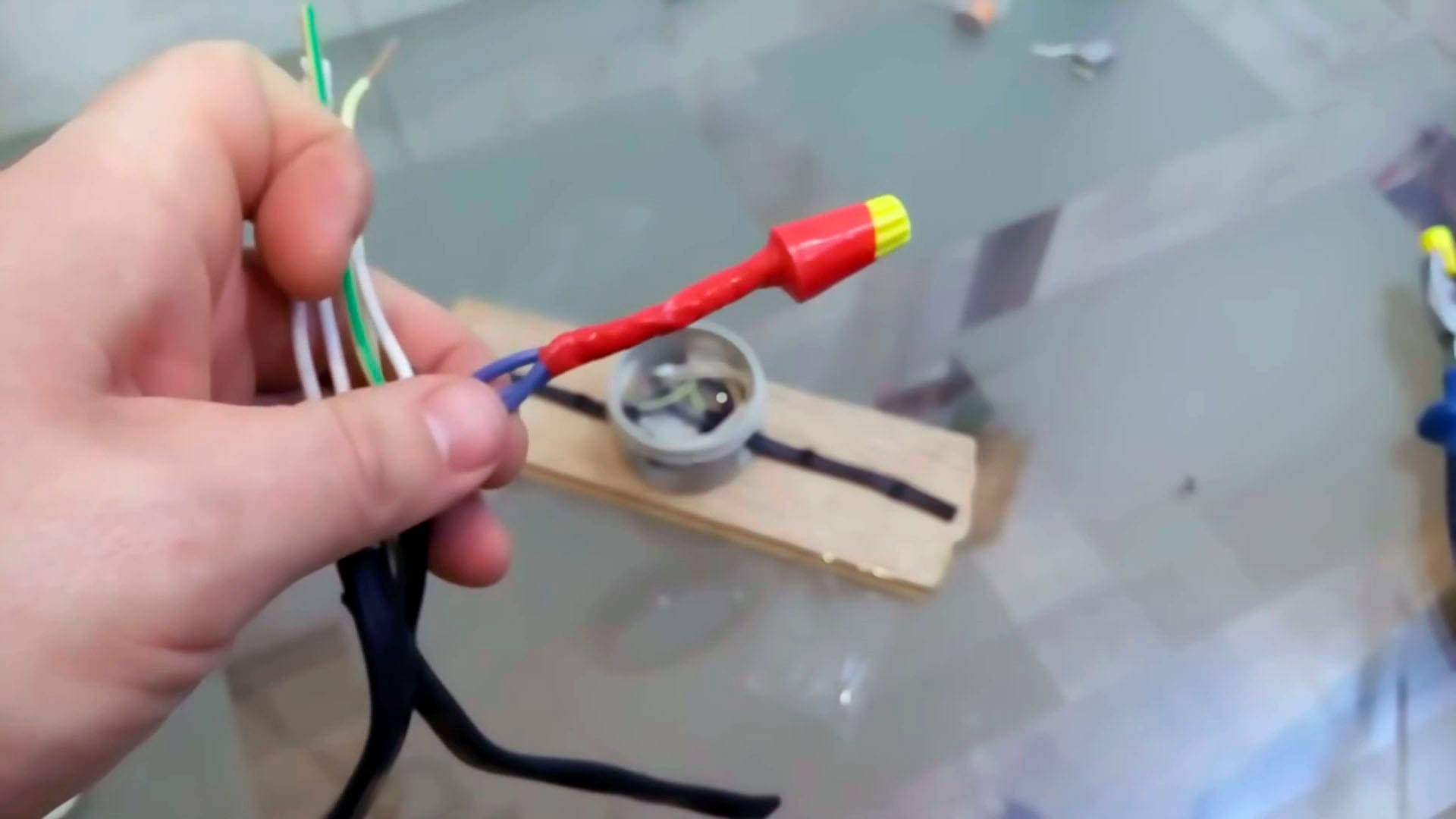

Конечный вид заизолированных проводов
Правильная скрутка проводов

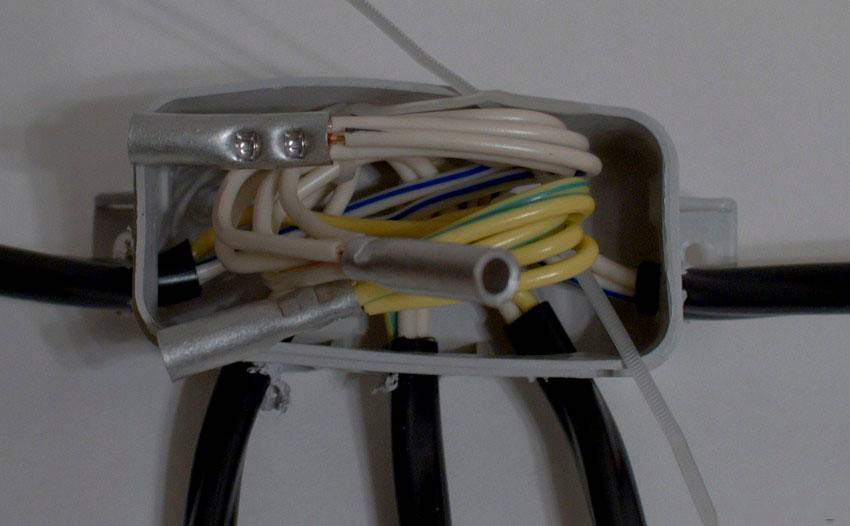

Воспользоваться гильзой, обжимающей либо скрученные, либо ровные жилы;
Еще один вариант соединения проводов
Провода, уложенные в коробку
Так все должно выглядеть

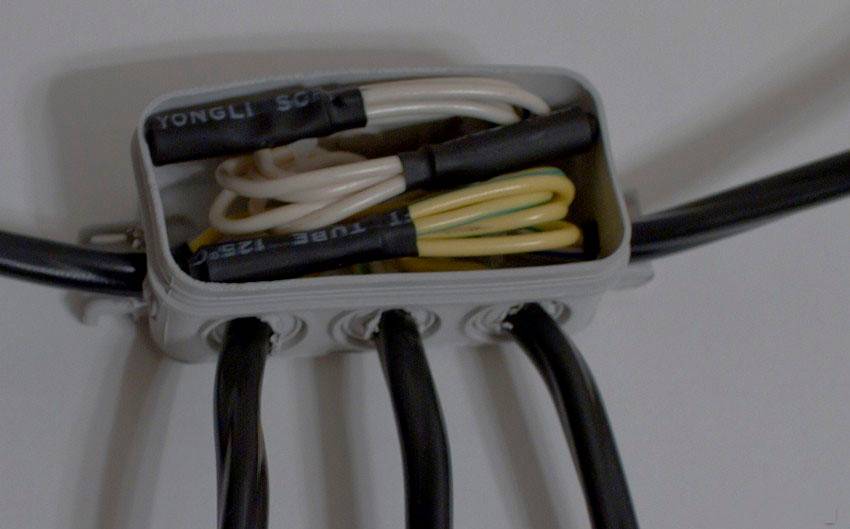

Использование гильз
использовать наконечники;
Использование наконечника
соединить жилы клеммной колодкой;
Клеммные колодки в распределительных коробках
использовать клеммники подходящей конструкции.
Соединение клемм
Различные типы клемм

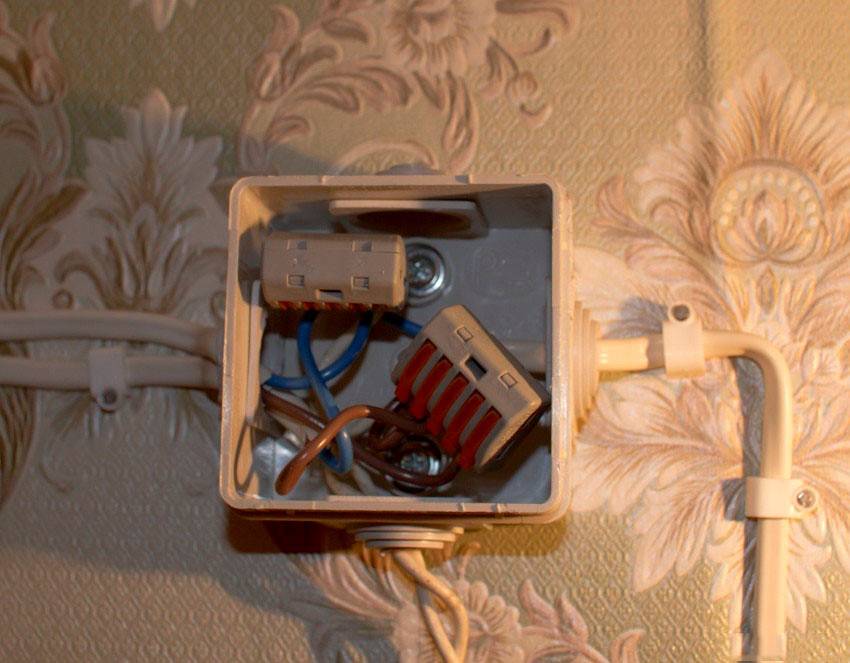

Клеммники в распределительной коробке
Пайка. Соединение проводов пайкой.
Пайка представляет собой способ соединения металлов с помощью другого, более легкоплавкого металла. По сравнению со сваркой пайка является более простой и доступной. Она не требует дорогостоящего оборудования, менее пожароопасна, а навыки для выполнения хорошего качества пайки потребуются более скромные, чем при осуществлении сварного соединения. Следует отметить, что поверхность металла на воздухе обычно быстро покрывается оксидной пленкой, поэтому ее перед пайкой требуется зачистить. Но зачищенная поверхность вновь может быстро окислиться. Во избежание этого на обработанные места наносят химические вещества — флюсы, повышающие текучесть расплавленного припоя. Благодаря этому пайка получается прочнее.
Пайка также является лучшим способом оконцевания медных многопроволочных жил в кольцо — пропаянное кольцо равномерно покрывается припоем. При этом все проволоки должны полностью входить в монолитную часть кольца, а его диаметр должен соответствовать диаметру винтового зажима.
Процесс пайки проводов и жил кабелей заключается в покрытии разогретых концов соединяемых жил расплавленным оловянисто-свинцовым припоем, который обеспечивает после затвердения механическую прочность и высокую электропроводность неразъемного соединения. Пайка должна быть гладкой, без пор, загрязнений, наплывов, острых выпуклостей припоя, инородных вкраплений.
Для пайки медных жил малых сечений используют трубки припоя, заполненные канифолью, или раствор канифоли в спирте, который перед пайкой наносят на место соединения.
Для создания качественного пропаянного контактного соединения жилы проводов (кабелей) необходимо тщательно облудить, а затем скрутить и обжать. От правильной скрутки в значительной степени зависит качество пропаянного контакта.
После пайки контактное соединение защищается несколькими слоями изоляционной ленты или термоусадочной трубкой. Вместо изоляционной ленты пропаянное контактное соединение можно защитить изоляционным колпачком (СИЗ). Перед этим желательно готовое соединение покрыть влагостойким лаком.
Нагрев деталей и припоя производится специальным инструментом, который называется паяльником. Обязательным условием создания надежного соединения способом пайки является одинаковая температура спаиваемых поверхностей. Большое значение для качества пайки имеет соотношение температуры жала паяльника и температуры плавления. Естественно, что добиться этого можно только при помощи правильно подобранного инструмента.
Паяльники различаются по конструкции и мощности. Для выполнения бытовых электромонтажных работ вполне достаточно обычного электрического стержневого паяльника мощностью 20—40 Вт. Желательно, чтобы он был оснащен регулятором температуры (с термодатчиком) или хотя бы регулятором мощности.
Опытные электромонтажники часто используют для пайки оригинальный способ. В рабочем стержне мощного паяльника (не менее 100 Вт) высверливается отверстие диаметром 6—7 мм и глубиной 25—30 мм и заполняется припоем. В разогретом состоянии такой паяльник представляет собой небольшую лудильную ванночку, которая позволяет быстро и качественно пропаять несколько многожильных соединений. Перед пайкой в ванночку бросается небольшое количество канифоли, которая препятствует появлению оксидной пленки на поверхности проводника. Дальнейший процесс пайки заключается в опускании скрученного соединения в такую импровизированную ванночку.
