Солнечный воздушный коллектор своими руками

Заполнение системы

Теперь вы можете заполнить коллектор водой и протестировать работу системы. Я поставил его под углом, а (пустой) бак чуть выше. Одна трубка соединяется с нижним штуцером, другая — с верхним. Чтобы заполнить систему водой, я подключил нижнюю трубу к водопроводу и слегка приоткрыл вентиль, чтобы система постепенно наполнялась водой. Это необходимо, чтобы вода постепенно вытеснила весь воздух. Когда вода вышла из второй трубки (коллектор был полностью заполнен), я полностью открыл вентиль, чтобы оставшийся воздух вышел под напором воды. Я также наполнил резервуар для воды. Когда пузырьки воздуха перестали наблюдаться в потоке воды, выходящей из сливного шланга, я перекрыл подачу воды и погрузил оба конца шланга в воду в баке (они всегда должны быть под водой, чтобы воздух не попадал в систему).

Зимний обогрев своими руками

Иногда необходимо организовать отопление курятника или любой другой хозяйственной постройки зимой. Но устанавливать печь для отопления – слишком дорого, затраты себя не окупят. Поэтому многие выбирают воздушный коллектор для обогрева курятника, это отличная схема. Сделать такое устройство можно и своими руками.

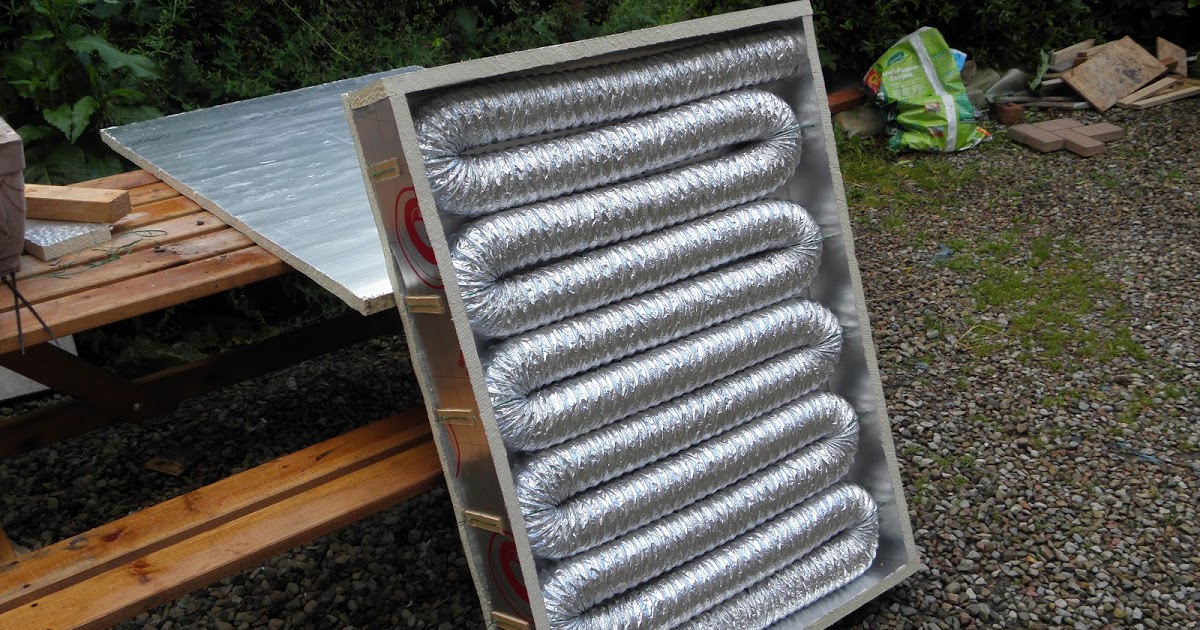

Воздушный солнечный коллектор для обогрева курятника, сделанный своими руками

Это более дорогая и эффективная конструкция, чем, например, коллектор из пивных банок, тут придется постараться.

Такое устройство легко сделать, практически отсутствуют расходы на его содержание и коллектор очень удобен в использовании. Главное – вмонтировать его в стену курятника, тогда эффективность будет гораздо выше, и сделать защитное покрытие из поликарбоната.

Конечно, солнечный коллектор не дает обогрева в хмурые дни. Но даже зимой очень часто выглядывает солнце, а в конце осени и в начале весны, когда постройку необходимо обогревать, так и вовсе много солнца. При необходимости такой коллектор может даже в минусовую температуру поддерживать в помещении приятный климат.

Схема устройства воздушного коллектора для дома простая. Снизу нужно сделать своими руками отверстие, через которое из помещения будет поступать воздух для нагрева. Внутри коллектора сделана сетка, которая нагревается и отдает тепло воздуху. Потом через верхнее отверстие поток снова возвращается в помещение.

Конструкция и принцип работы

Солнечный воздушный коллектор представляет собой полый короб, одна из стен которого закрыта стеклом. Внутри установлены трубки, по которым циркулирует воздух. Входное отверстие находится в нижней части, а выходное – в верхней. Как правило, они размещены по диагонали, чтобы обеспечить максимальную эффективность.

Механизм работы устройства прост – воздух находится в изолированном объеме, нагревается от солнечного света и поступает в помещение. В некоторых воздушных солнечных коллекторах есть возможность забора воздуха с улицы, таким образом, они в некотором роде выполняют роль вентиляционной системы.

Эффективность

Многие задаются вопросом – насколько эффективно можно использовать воздушный солнечный коллектор для отопления дома и сколько от него можно получить тепла? Увы, одного ответа на этот вопрос нет. Производительность коллектора зависит от многих факторов, а именно:

утепление корпуса коллектора;
свойства стекла;
внутреннее строение;
ориентация по сторонам света;
наклон по горизонтали.

Корпус воздушного солнечного коллектора должен быть утеплен не только по сторонам, но и с тыльной стороны – так он не будет охлаждаться от стены, если прикреплен к ней. Все швы и соединения должны быть герметичными.

Для лучшей теплоизоляции стоит использовать двойное остекление, а для работы при температурах ниже -25 – тройное. Сейчас есть стекла с покрытием, которое не выпускает инфракрасное излучение. Они помогают сохранить до 50% тепла, что намного повысит температуру воздуха. Для этих целей подойдет и специальная пленка, которая клеится на стекло.

В солнечную погоду и при отрицательной температуре можно обеспечить воздушным солнечным коллектором отопление гаража, теплицы, производственного помещения. Если он и не сможет перекрыть нужды в обогреве, то частично их компенсирует.

solntsepek.ru, vteple.xyz

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

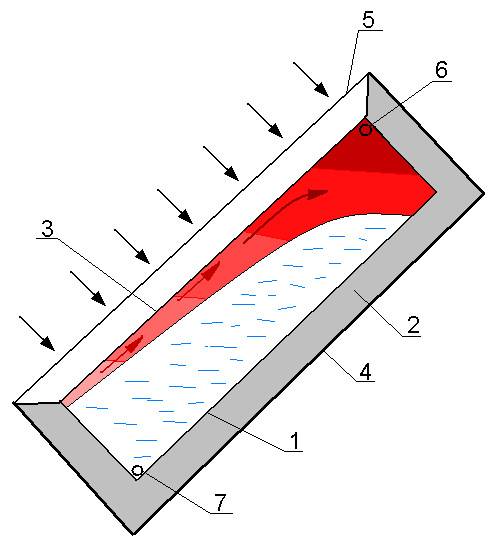

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

жидкостные (о которых мы говорим в данном материале);
воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

попадает максимальное количество солнечного света,
имеет большую площадь,
установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

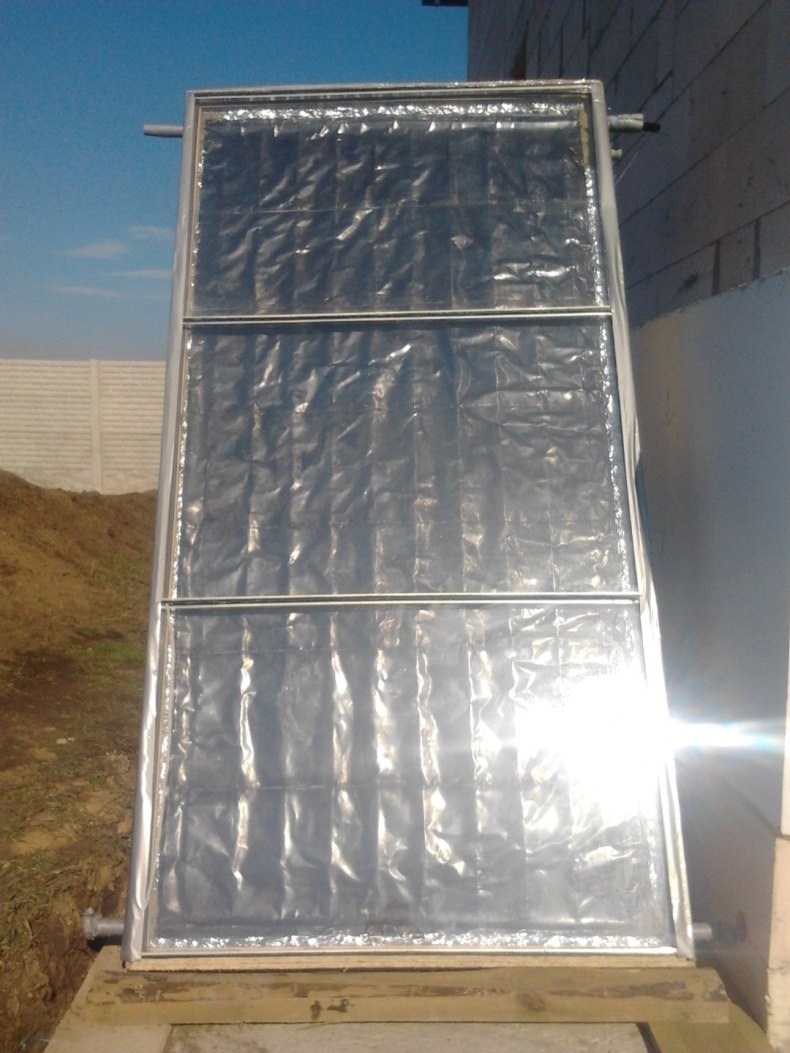

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

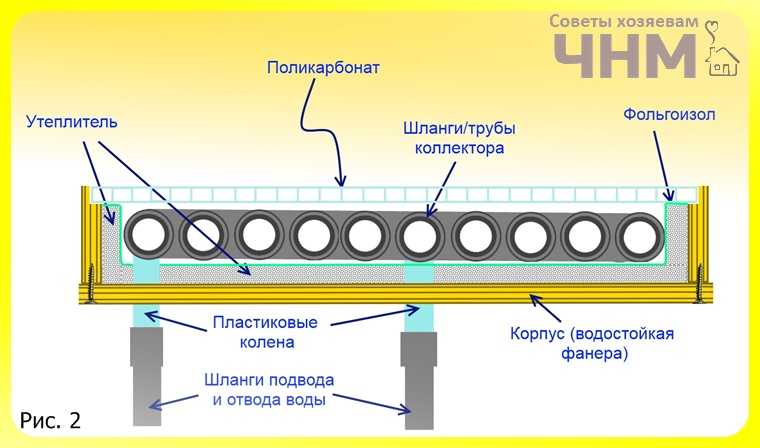

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
концы трубок соединены с трубой, по которой проходит теплоноситель;
при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Конструирование простых солнечных водонагревательных систем

С экономической стороны выгоднее сконструировать солнечный водонагреватель своими руками.

Простая конструкция

Для этих целей требуются баки, которые покрыты черной краской. К ним присоединяется водопроводная магистраль из дома. Из такой тары вода поступает в душ.

Водонагреватель для бассейна своими руками конструируется из корыта, труб для холодной воды и перелива, выпуска и вентиля. Для прикрытия тары используется прозрачная крышка.

Простые конструкции отличаются такими недостатками:

В облачную погоду емкость с водой не нагревается.
Ежедневно тару заполняют жидкостью. Нагретую воду аккуратно сливают.
Такое устройство располагают только в горизонтальном положении. Поэтому в определенное время КПД снижается.

Использование коллектора

Монтаж сконструированного собственными силами коллектора выгоднее с практической и экономической стороны. Но для достижения положительного результата требуется подготовка.

Конструирование приемника тепла

Дабы нагрев воды осуществлялся круглогодично, требуются:

Аккумулирующая тара.
Емкость для подпитки.
Коллектор.

Монтаж насосного оборудования выполнять необязательно. Для циркуляции теплоносителя теплоприемник устанавливают ниже бака. Тара подпиточная располагается выше, чем аккумулирующая. Емкость, в которую перемещается подогретая жидкость, уплотняют.

Вторая емкость комплектуется поплавковым клапаном, дабы система функционировала. К отведенному патрубку подводят трубу, через которую будет поступать холодная жидкость.

Дабы сконструировать нагреватель воды своими руками, используют:

Медные трубки.
Трубки из полимерных составов или пластика.
Плоские радиаторы из прочной стали.
Алюминиевые трубки.

Дабы сконструировать корпус для нагревателя, нередко применяют древесину, фанеру. Мастера конструируют солнечный коллектор из поликарбоната своими руками.

Если все сделано правильно, то можно получить такие преимущества:

Пользоваться такой системой можно даже при максимальной загрузке.
Период окупаемости сконструированного нагревателя минимальный.
Снижение затрат горючего.
Такая система быстро подготавливается к эксплуатации.

Варианты конструкций

Известны два вида солнечных нагревателей, осуществляющих нагрев с помощью парникового эффекта:

Пассивные – обеспечивают естественную циркуляцию воздуха по каналам.
Активные – осуществляют перенос рабочей среды принудительно.

Конструкции систем обогрева на основе солнечных коллекторов также различаются по принципу подачи воздуха. Когда воздушная масса захватывается снаружи, после чего подогревается и уходит в помещения, это называется вентиляционной системой.

Если же прохладный воздух, нуждающийся в подогреве, берётся внутри комнаты, а после прогрева в коллекторе возвращается, то это рециркуляционный вариант.

В качестве заключения

В итоге хотелось бы отметить, что описанные нами конструкции гелиосистем позволяют добиться внушительного прироста температуры – зачастую в солнечный день в помещении на 25–30°С теплее, чем снаружи. Вместе с тем существенно улучшается и микроклимат в помещении, поскольку обеспечивается перманентное поступление свежего воздуха.

И еще один важный момент: такая конструкция не накапливает тепло, поэтому ночью она будет не нагревать, а охлаждать воздух в помещении. Эту проблему можно решить укрыванием коллектора после захода солнца.

Видео – Солнечный коллектор из алюминиевых банок

В наше время, когда исчерпываются природные ресурсы, люди все чаще ищут альтернативные источники энергии. А что может быть лучше энергии солнца – общедоступной, неисчерпаемой и, если можно так выразиться, дармовой?

И вот совсем недавно при изучении возможного применения солнечного света учеными был изобретен
воздушный коллектор
– прибор, поглощающий солнечную энергию и превращающий ее в тепло, которое впоследствии передается теплоносителю. Зачастую теплоносителем выступает жидкость, но нередко используется и воздух – более того, бывают ситуации, когда воздушные приборы даже более эффективны.

Вполне очевидно, что главным отличием коллектора является используемый им в работе теплоноситель – в данном случае обыкновенный атмосферный воздух. В принципе, такое устройство выполняется сегодня в двух вариантах:

в виде
плоской перфорированной или гофрированной панели
;
в виде
системы металлических труб
, хорошо проводящих тепло.

Воздух здесь подогревается при контакте с металлом, а ребра на поверхности панели при этом лишь увеличивают теплоотдачу. Всю конструкцию желательно установить на южной стене здания, а также качественно теплоизолировать.
Характерно то, что циркуляция теплоносителя бывает
естественной и принудительной
(с использованием вентиляторов).

Воздушные коллекторы могут работать при значительно меньшей температуре, чем жидкостные. К примеру, в обычной гелиосистеме оптимальная температура для работы коллектора – 50°С и выше, в то время как воздушным хватит и 25°С. Это позитивно сказывается на эффективности описываемых нами устройств, ведь чем ниже температура, тем меньшие теплопотери.

Что такое солнечный коллектор

Солнечный коллектор представляет собой группу металлических пластин, которые обычно устанавливаются на южной стороне крыши. Они окрашены в черный цвет, так как именно поверхность черного цвета быстрее нагревается, и дольше держит тепло. Эти металлические пластины помещают в каркас из пластика.

Обычно на крышу устанавливают несколько таких металлических коллекторных листов, так как, когда солнечные лучи касаются поверхности крыши, то энергия, заключенная в этих лучах, равномерно распределяется по всей поверхности крыши. Поэтому, чем больше листов установлены на скате крыши, тем больше энергии они аккумулируют.

Весь принцип работы гелиоустановок можно представить следующим образом:

По коллектору по специальным трубам перемещается теплоноситель-вода. Циркуляция воды может осуществляться как естественным способом, так и искусственным, то есть с помощью циркуляционных насосов. Сначала коллектор нагревается от солнечных лучей, затем это тепло передается теплоносителю. Нагретая жидкость далее течет по трубам и поступает в аккумуляторный бак, который представляет собой специальный бак для воды.

Стенки этого бака имеют хорошую теплоизоляцию, чтобы она не теряла тепло. Также в этот бак могут быть вмонтированы дополнительные электрические нагреватели, которые автоматически придут в рабочую фазу, если вдруг на улице будет продолжительная пасмурная погода, и коллекторы не будут нагреваться. Вода в этом баке может стоять сколько угодно долго, до тех пор, пока хозяева не предпочтут использовать ее в своих целях.

Исходя из вышесказанного, можно сделать вывод, что весь принцип работы гелиоустановок сводится к тому, чтобы преобразовать солнечную энергию в тепло.

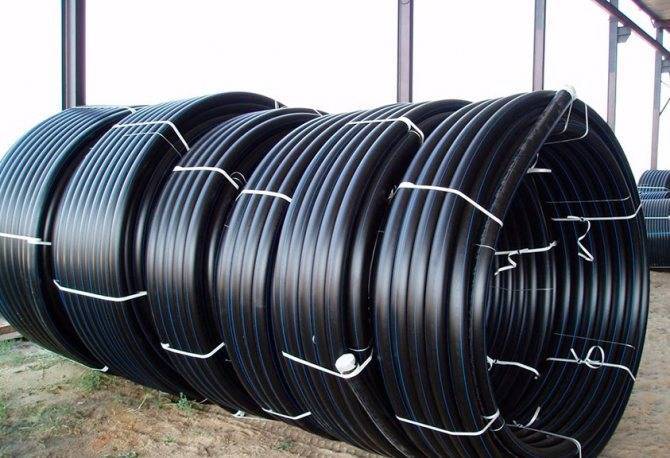

Почему стоит использовать ПНД трубы для гелиоколлектора

Полиэтиленовые трубы низкого давления чаще всего выпускаются черного цвета, поэтому не нуждаются в покраске. Это оптимальный оттенок, который позволяет изделиям поглощать максимальное количество тепла и передавать его циркулирующей жидкости.

К преимуществам солнечных коллекторов из ПНД труб стоит отнести:

высокую устойчивость к изнашиванию;
ударопрочность, стойкость к образованию трещин и иных механических дефектов;
длительный срок эксплуатации (не меньше 50 лет);
возможность применения в диапазоне температур от -60 °C до +60 °C;
устойчивость к воздействию агрессивных химических сред;
безвредность для окружающей среды;
малый вес;
удобство в работе.

Изделия весят в 5-7 раз меньше в сравнении с аналогичной продукцией, изготовленной из металла. Благодаря этому упрощается монтаж конструкции. Чаще всего они имеют большую длину, что позволяет снизить количество соединительных стыков или вовсе обойтись без них. Трубы из полиэтилена низкого давления имеют гладкую внутреннюю поверхность, что гарантирует максимальную пропускную способность трубопровода.

Вакуумный коллектор – реально ли изготовить самостоятельно?

Вакуумный коллектор – это достаточно сложное устройство. В нем процесс преобразования солнечного света в тепловую энергию происходит в специальных трубках из стекла, из которых полностью откачивается воздух. В каждом стеклянном абсорбере, кроме того, предусмотрен тепловой канал. Его функцию выполняет патрубок, сделанный из меди. Именно в нем и находится теплоноситель. Соединение трубок осуществляется при помощи специальных элементов.

Особая конструкция вакуумных гелиосистем обуславливает их высокую эффективность. В подобных коллекторах почти нет потерь тепла. Поэтому они могут применяться для автономного отопления жилых строений в зимнее время, когда интенсивность солнечного света минимальная. Самодельные вакуумные системы встречаются крайне редко. Чтобы изготовить их в домашних условиях, нужно обладать специальными знаниями и умениями. Если мы хотим обзавестись вакуумным коллектором, остается один выход – приобретение готового комплекта оборудования. Собрать и установить заводской набор можно и своими руками. Схема работ будет такой:

Устанавливаем на выбранном участке крыши раму вакуумного коллектора. Крепление выполняем строго по инструкции производителя системы, используя рекомендованные крепежные элементы. Например, на бетонных кровлях фиксация рамы осуществляется анкерами, на шиферных – толстыми шурупами. Заполняем герметиком места, где конструкция прикрепляется к крыше.
Поднимаем на кровлю накопительную емкость. Если она имеет большую массу, используем трос. Прикрепляем резервуар к раме.
Подключаем все имеющиеся в комплекте дополнительные элементы (автоматизированные воздуховоды, электронагреватели – ТЭНы, датчики температуры и так далее).
Подводим к системе водопроводные трубы. Желательно использовать полипропиленовые изделия. Они не боятся низких температур воздуха на улице и способны выдерживать нагрев изнутри до 95 °С.
Заполняем теплоносителем бак-накопитель.
Проверяем систему на отсутствие протечек.
Монтируем в раму вакуумные трубки. Эта часть операции затруднений не вызывает. Все трубки оснащены специальными резиновыми прокладками и фиксаторами.

Завершающие этапы работ – подключение к гелиоконструкции блока управления, подвод электричества и подсоединение контроллера. Последний позволяет настраивать работу коллектора из дома.

Преимущества лучевой системы теплоснабжения

При сравнении лучевой системы (когда используется промышленный или самодельный коллектор отопления) с классическими аналогами ее преимущества выглядят следующим образом:

имеется возможность выполнить скрытый монтаж различных элементов оборудования для теплоснабжения строения;
отсутствуют места соединений на участке, где произведен монтаж коллектора отопления и вплоть до радиаторов отопления;
несложные работы по установке составляющих элементов, в результате чего работу можно выполнить самостоятельно, не имея соответствующих навыков. В процессе монтажа число соединений минимально и сборка выполняется в кратчайшие сроки;
стабильная работа системы обусловлена невозможностью гидравлических ударов, что актуально для хозяев, решивших установить дорогие отопительные приборы;
быстрая замена пришедших в негодность элементов, например, трубопроводов, без проведения сложных монтажных работ и разрушения поверхности бетонной стяжки. Достаточно будет отключить луч, нуждающийся в ремонте, и устранить появившийся дефект, не отключая системы теплоснабжения;
доступная стоимость оборудования и комплектующих изделий;
упрощенный монтаж;
проектировка системы выполняется в кратчайшие сроки на основе вычислений ее параметров, включая расчет коллектора отопления;
совместимость с другими источниками тепловой энергии, в том числе альтернативными.

О самостоятельном монтаже коллектора для отопления на видео:
