5.5.8 Особенности освещения памятников архитектуры и культурного наследия
5.5.8.1 Осветительные приборы, конструкции для их установки, электропроводки и прочие элементы осветительной установки не должны искажать внешний вид объекта освещения в светлое время суток.
Корпуса осветительных приборов, кронштейны, электротехнические короба, ответвительные коробки и прочие элементы осветительной установки, устанавливаемые на фасадах зданий и других освещаемых поверхностях, рекомендуется окрашивать в цвет фона поверхностей, на которых они установлены.
5.5.8.2 При проектировании и монтаже архитектурного освещения памятников архитектуры и культурного наследия должны приниматься решения, обеспечивающие наименьшее механическое воздействие на объект освещения (штробление стен, сверление отверстий и т.п.).
5.5.8.3 Для освещения одно- и двухэтажных зданий рекомендуется рассматривать возможность установки осветительных приборов на земле и на опорах, в том числе на существующих опорах наружного утилитарного освещения.
5.5.8.4 С поверхности земли или с опор рекомендуется выполнять заливающее освещение зданий.
5.5.8.5 Прожекторы с узким углом рассеивания используют для локального освещения отдельных зон фасадов, а также для акцентирующего освещения архитектурных элементов.
О техническом решении вариантов подсветки
Для освещения фасадов широко используют светодиоды, обладающие преимуществами:
- возможность получить любые цветовые оттенки;
- имеют небольшие размеры, позволяющие собрать светодиодную ленту для архитектурно-художественной подсветки с причудливой цветовой гаммой;
- технические параметры обеспечивают срок эксплуатации более 1 тыс. часов.
Светодиодная подсветка в пять раз меньше потребляет электроэнергии относительно галогенных ламп, что имеет значение для экономных потребителей.
Поскольку светодиодные устройства годами не требуют замены для их монтажа используются приспособления также не нуждающиеся в техобслуживании. Таким материалом является алюминиевый профиль.
Архитектурная светодиодная led подсветка имеет алюминиевый профиль, который выполняет несколько функций:
- отбирает тепло, как тепловой радиатор;
- отражает свет;
- обеспечивает коррозионную стойкость;
- является непроницаемой;
- позволяет крепить к нему торцевые заглушки, электропроводку.
Алюминиевые профили для светодиодных лент в центре внимания производителей, которые постоянно усовершенствуют конструкции, позволяя выполнить подсветку еще более выразительно.
Алюминиевый профиль покрыт оксидной пленкой, иногда дополнительно его покрывают специальным полимерным веществом, что значительно увеличивает срок эксплуатации.
Светодиодные фасадные светильники в первую очередь предназначены для эстетического освещения фасадов зданий. Наиболее распространенный способ фасадной подсветки — применение прожекторов, которые оснащают лампами:
- накаливания;
- газоразрядными;
- ксеноновыми;
- люминесцентными;
- индукционными;
- а также солнечными батареями.
Лампы накаливания из-за недолговечности не лучший вариант. Сегодня их используют все реже, но они остаются незаменимыми в декоративном освещении для получения мягкого желтого света.
Галогенные лампы применяют в прожекторах, когда необходимо дать большую отдачу светового потока. Кроме того, они выдерживают высокую температуру и химическое воздействие. Галогенные светильники направленного света используют для создания необычных эффектов, поскольку их устройство позволяет регулировать направление и радиус распространения исходящего луча.
Люминесцентные лампы – альтернатива лампам накаливания. Ими создают световой рисунок и чаще устанавливают не на видном месте из-за устаревшей конструкции.
Завораживающее представление создает архитектурная лазерная подсветка частного коттеджа, осуществляемая установками, способными создавать лучи зеленого, красного, синего цвета.
Особенность наружной подсветки фасадов – формирование эстетического облика дома и прилегающих к нему построек.
Способы декоративного освещения фасадов зданий
Конечно, правильное освещение современных зданий как естественным, так и особенно искусственным светом должно проектироваться ещё на этапе создания архитектурного замысла будущего строения. Грамотное выполнение такого проекта должно предусматривать размещение и установку осветительных приборов, подведение силовых и управляющих кабелей, возможность оперативного изменения светового дизайна.
Больше того, сегодня уже можно говорить, что такого рода разработки должны выполняться не только для индивидуальных, единичных, но и для серийных, типовых, проектов, причём с возможностью создания персональных и разнообразных вариантов светового оформления даже для однотипных строений.
Накопленный к сегодняшнему дню опыт, позволяет специфицировать методы выполнения светового оформления зданий, строений и сооружений на несколько основных типов:
Общее заливающее освещение
Позволяет ярко и контрастно выделить из общего светового фона городской застройки всё здание или строение целиком, а также отдельные его крупные части, сконцентрировав на нём внимание.
Зонально-локальное. Подчёркивает отдельные эстетически выразительные или характерные фрагменты фасада, а также периодически повторяющиеся элементы.
Контурно-силуэтное
Используется для выделения отдельных самостоятельных элементов фасада — колонн, балконов, карнизов, портиков, скульптурных групп и других путём установки светильников позади объектов или под углами к ним.
Фоновая подсветка. Применяется как вспомогательная и создающая фоновое поле или световой узор для более контрастных и ярких световых пятен.

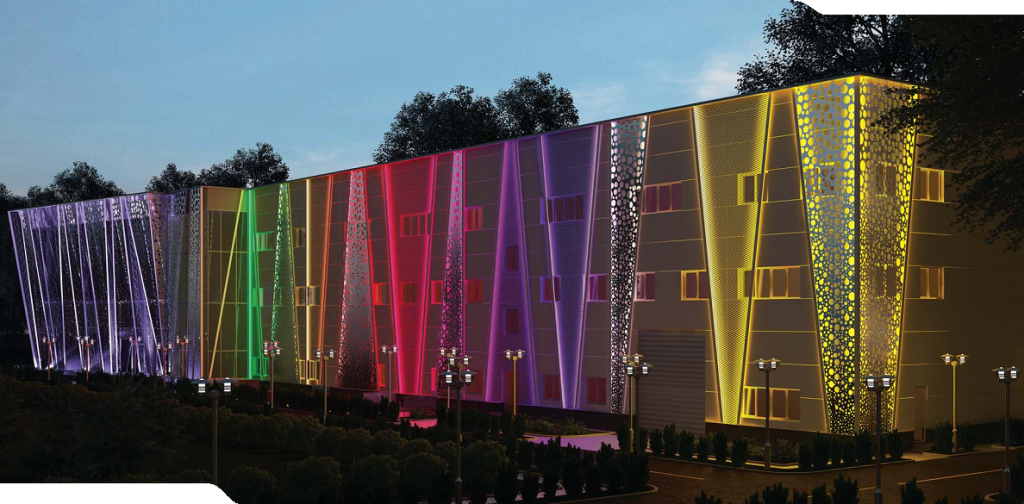

Динамический цвет. Создание художественных образов с помощью изменения цветовых полей подсветки фасада загородного дома.
Проецируемая графика. Проекция статичных или движущихся изображений на фасад здания.
Фото- и мультимедийный фасад. Превращение фасада в огромный мультимедийный экран, способный воспроизводить фотографии или видеофрагменты.
Комбинированные методы. Соединение различных методов вместе либо их применение на отдельных частях фасада здания для усиления художественного эффекта.

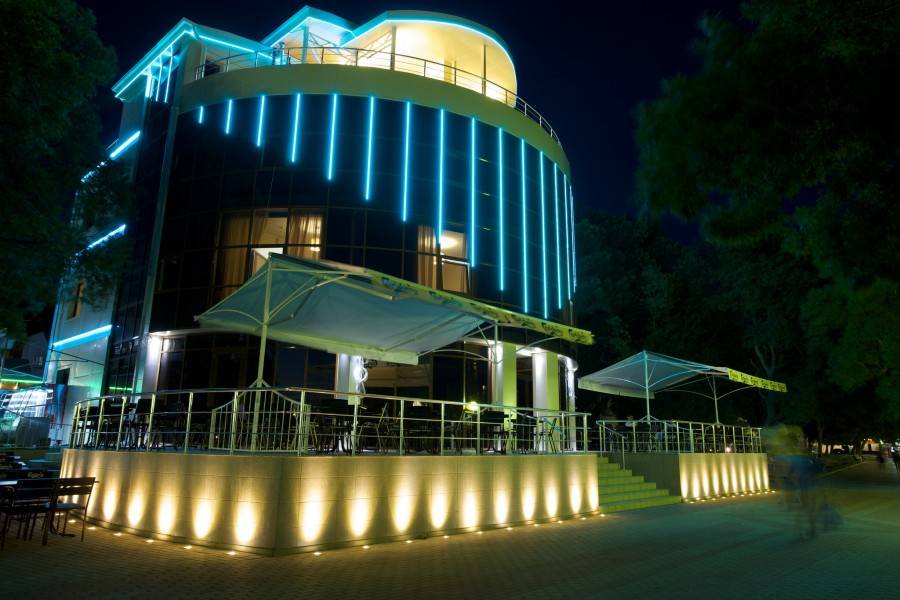

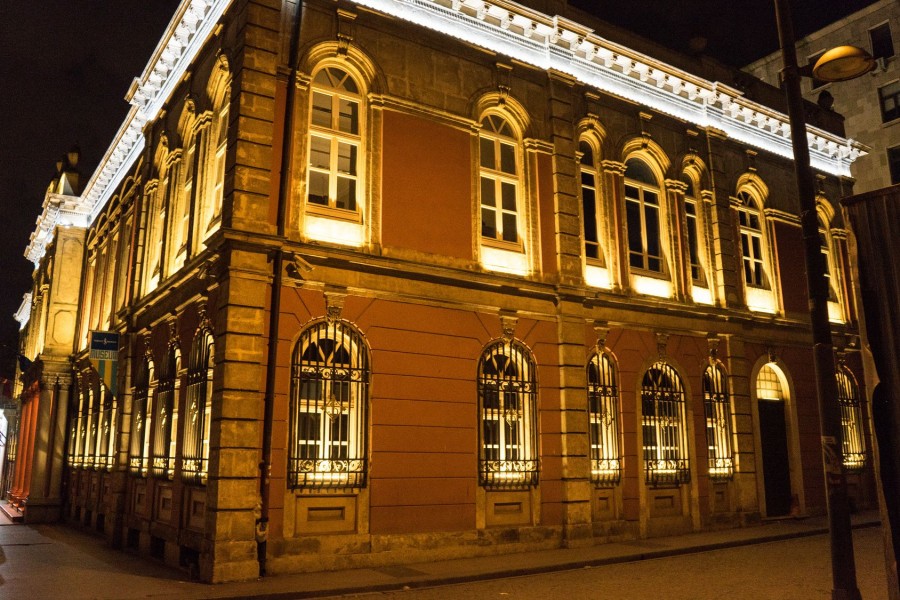

Контурная подсветка здания
Усиление психофизического восприятия игры света, цвета, статичных и движущихся изображений может осуществляться не только комбинацией различных методов светового оформления на фасаде одного здания, а и при их использовании ко всему его окружению — вспомогательным сооружениям, близлежащему ландшафту, растительности, тротуарам, дорогам и даже ночному небу.
В этом случае, например, даже использование обычных придорожных фонарей не в качестве осветительных приборов, а как самостоятельных элементов создаваемого образа, может работать на целостное восприятие общей художественной идеи. А освещение дорожек и тротуаров при этом будет осуществляться другими светильниками, скрытыми от глаз, рисуя, скажем, на обычном асфальте булыжную мостовую или лесную тропинку. Богатство возможностей, предоставляемых современной техникой, позволяет сегодня реализовать полёт самой смелой фантазии.
Основные правила создания декоративной подсветки
Декоративная подсветка частного дома включает в себя две основные функции: лаконичность и безопасность. Строение сразу же приобретает роскошный вид. Дополнительное освещение обеспечивает безопасное передвижение в темное время суток.
Достичь желаемый эффект можно двумя способами:
Простой. Он включает в себя действие мощных осветительный прожекторов, которые располагаются в боковой части здания. Как видите, подсветка расположена на поверхности земли.
Основное преимущество такого способа заключается в его мобильности. При желании прожектора можно перенести в другую зону, что позволит подчеркнуть отдельные элементы здания.
Точечный способ. Он применяется для выделения определенных частей фасада. Его можно использовать в качестве отдельного света или общей композиции.
В процессе создания необходимо учитывать характерные особенности осветительных приборов. Многие лампы не подходят для использования в частном доме. Дело в том, что каждый тип декоративного света имеет особую мощность, которая при неправильном использовании может стать причиной возникновения пожара.
Большое количество лампочек располагаются на нижнем уровне здания. В ночной период времени большая часть жилой постройки будет погружена в яркое освещение.
Современные технологии предлагают новое поколение умных лампочек. Они представляют собой конструкцию в которой можно изменять угол освещения. Благодаря такой инновации вы каждый раз будете создавать новую разновидность подсветки. Эта система включает в себя заливной, скрытый и локальный тип светового излучения.
Правильный подбор ламп
Выбирая уличные источники света для своего строения, следует учесть следующие факторы, они являются фундаментальными и их нужно учесть в обязательном порядке:
- Тип используемых уличных ламп.
- Как они монтируются.
- Особенности крепления.
- Особенности предназначения.
Так как основной задачей этого оборудования является подчёркивание элементов декора и освещение прилегающей уличной территории, нужно должное внимание отдать изучению технических характеристик
Уличные лампы и срок их службы
Устройства должны подходить по стандартам и отвечать правилам безопасности. Уровень их защиты должен быть на очень высоком уровне, так как на уличной территории они подвергаются разного рода воздействиям.
На что в первую очередь следует обратить своё внимание:
- Наличие алюминиевого корпуса.
- Максимальная степень влаго- и пыле изоляции.
- Степень защиты должна начинаться от IP65.
- Прочный и ударостойкий корпус.
- Надёжное и долговечное крепление.
Каким бы ни был экстерьер, при правильном обыгрывании светом, он становится ярким и в то же время загадочным, современным, но с налётом Средневековья.
Подведём итог
Как бы хорошо не был продуман дизайн вашего строения, органично подобранное уличное освещение, может его гораздо улучшить. В свою очередь, неправильный подход, может свести на нет всю красоту дизайна. Сегодня разнообразие разных светильников помогут вам справиться с вопросом освещения и сделать своё домашнее пристанище поистине райским уголком.
Важность проектирования фасадной подсветки
Для того, чтобы наружнае система освещения справилась с возложенными на нее функциями, следует продумать мельчайшие детали на этапе разработки проекта. Если делом занимаются специалисты, то, как правило, до начала разработки формируется трехмерная модель, позволяющая заказчику определиться с итоговым вариантом подсветки. На этом же этапе составляется план монтажа оборудования, формирование списка приборов, подходящих для создания системы освещения, составление техзадания для монтажников, которые будут проводить работы по монтажу.
Грамотно составленный проект позволит решить следующие задачи:
- правильно выбрать тип освещения фасада дома;
- вычислить величины по потреблению энергоресурсов;
- рассчитать число и мощность приоров для подсветки;
- продумать алгоритм монтажа оборудования.
Что касается вариантов светильников, то для перечисленных выше типов подсветки подойдут практически все лампы и прожекторы. Отдельно стоит отметить, что для освещения частных зданий коттеджей не стоит использовать заливающее освещение, которое можно заменить более выгодными решениями.
Инструкция по организации фасадного освещения
Когда проектируется подсветка фасада частного дома, хозяин занимается решением обеих задач сразу: постройка приобретает декоративные нотки и обеспечивает максимальную безопасность и комфорт перемещения по территории в вечерние часы.
Красная подсветка фасада
Какой бы вид ни имел ваш участок снаружи, правильное световое обыгрывание придаст фасаду яркости и загадочности. Здание будет выглядеть современно и в то же время иметь архитектурные нотки эпохи Средних Веков.
Подсветка крыльца дома
Чтобы достичь правильного эффекта, специалисты в области дизайна иллюминации предлагают 2 варианта:
- Перед тем как сделать красивую подсветку, понадобится правильным образом разместить прожекторные установки на участке. Осветительные системы будут проливать свет на поверхность здания с нескольких сторон.
- Приборы на деревянном или каменном фасаде можно размещать точечно. Такой подход позволит удачным образом выделить главные преимущества элементов архитектурных сооружений.
Подсветка дома светодиодной лентой Важно будет ещё принять во внимание тот факт, что далеко не каждая разновидность подсветки, используемой для придания особого изыска городским постройкам, может подойти для иллюминации частного дома. К примеру, подсветка заливающего образца может не вклиниваться в обстановку, так как прожекторная иллюминация рассчитана, прежде всего, на очень большой уровень высоты, чем не отличаются частные постройки. Помимо прочего, подобного рода освещение должно направляться на оконные рамы, из-за чего владельцы часто испытывают дискомфорт
Помимо прочего, подобного рода освещение должно направляться на оконные рамы, из-за чего владельцы часто испытывают дискомфорт
Помимо прочего, подобного рода освещение должно направляться на оконные рамы, из-за чего владельцы часто испытывают дискомфорт.
Подсветка садовой лестницы
Перед тем как сделать подсветку, рекомендуется воспользоваться светильниками “down-light” для осуществления смены угла размещения ламп. Несмотря на то, что данные приборы много места не занимают, они могут демонстрировать световой эффект, который идентичен маленькому прожектору.
Есть возможность сделать подсветку также при помощи строб, разноцветной иллюминации и боллардов, так как эти элементы освещения отлично сочетаются со светильниками для фасада.
Локальная подсветка дома
Удачным образом декоративные фонарики, а также боллард-опоры можно применять для подсветки участка, который располагается прямо перед зданием.
Подсветка фасада светильниками down-light
Чтобы осветить отмосток здания и крыльцо рекомендуется пользоваться светильниками, имеющие распределённую иллюминацию. Такие конструкции, благодаря особым отражающим поверхностям, осуществляют равномерное освещение.

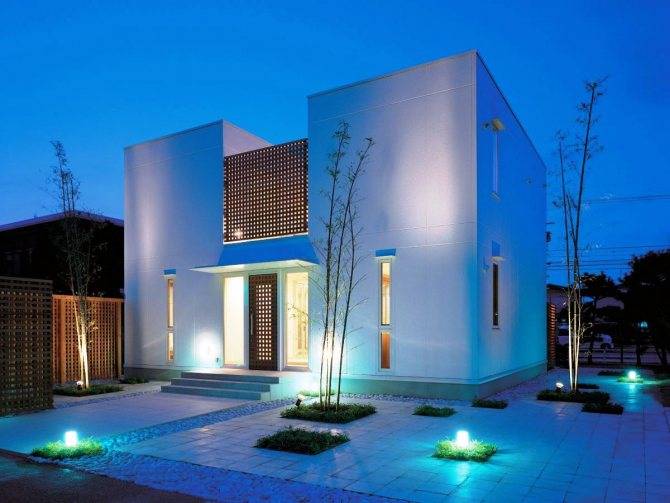

Освещение дома наземными светильниками
Важно отметить тот факт, что приборы для иллюминации территории, установленные на кронштейны, в дневной период могут вносить неприятную визуальную черту во внешнюю конструкцию фасада дома. Подсветка фасада нижними светильниками. Подсветка фасада нижними светильниками

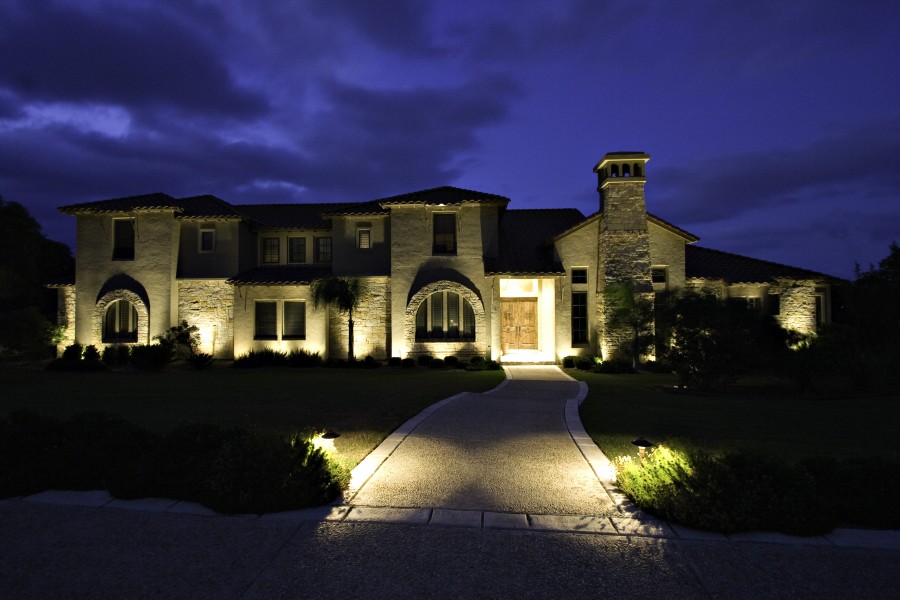

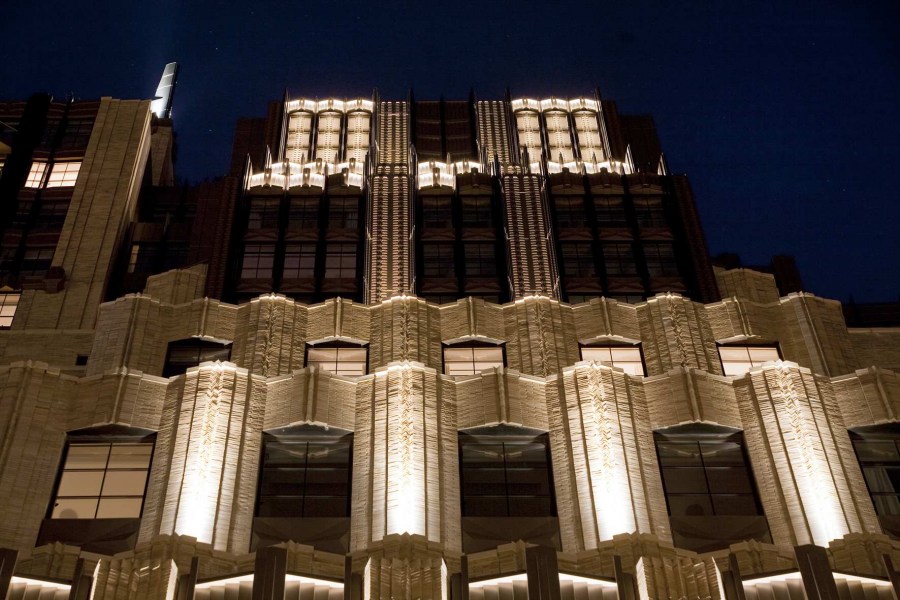

Подсветка фасада нижними светильниками
Во время проектирования системы архитектурного освещения необходимо строго следовать всем правилам энергопотребления. Подсветка должна быть не только экономной, но также и практичной в эксплуатации. С данной целью система подразделяется на 2 основные зоны: освещение главного и боковых входов или дополнительное освещение с установкой отдельных осветительных приборов.

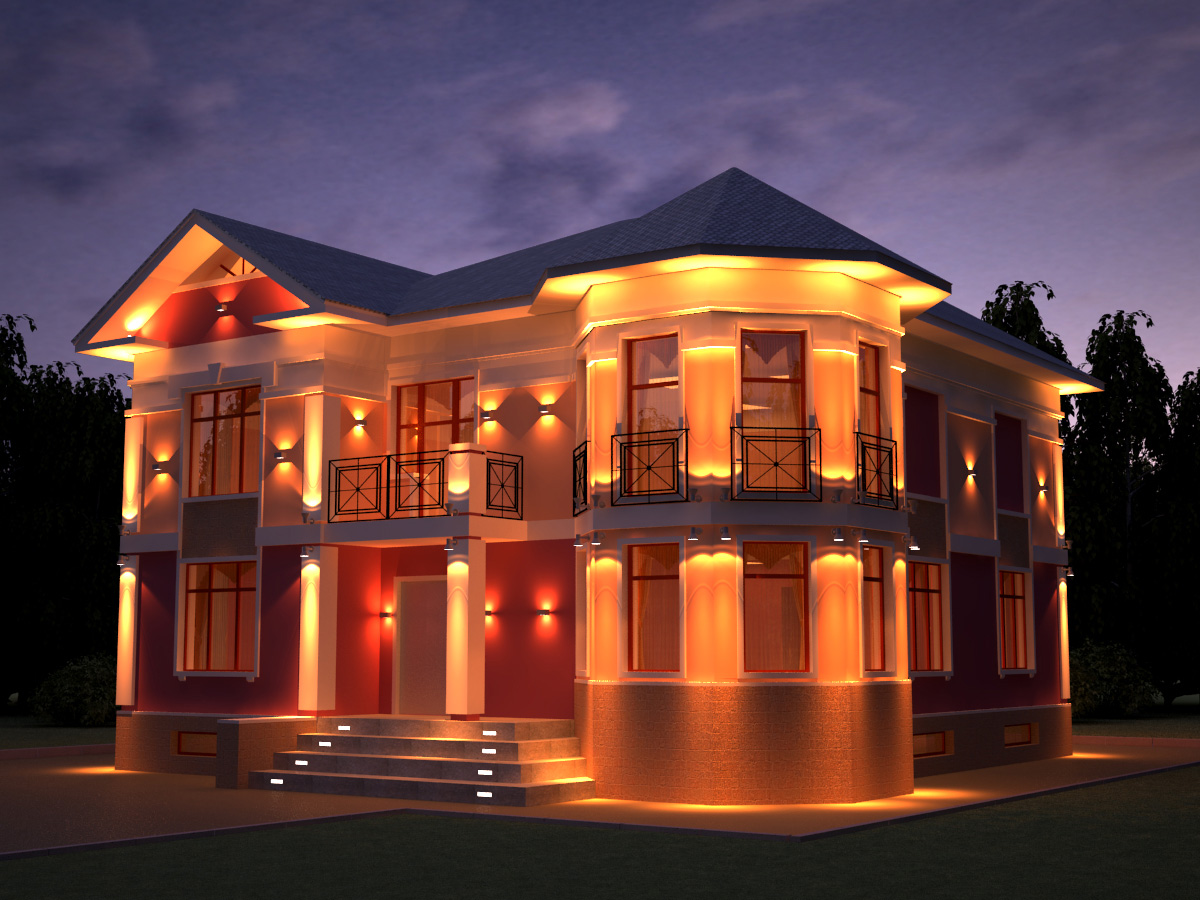

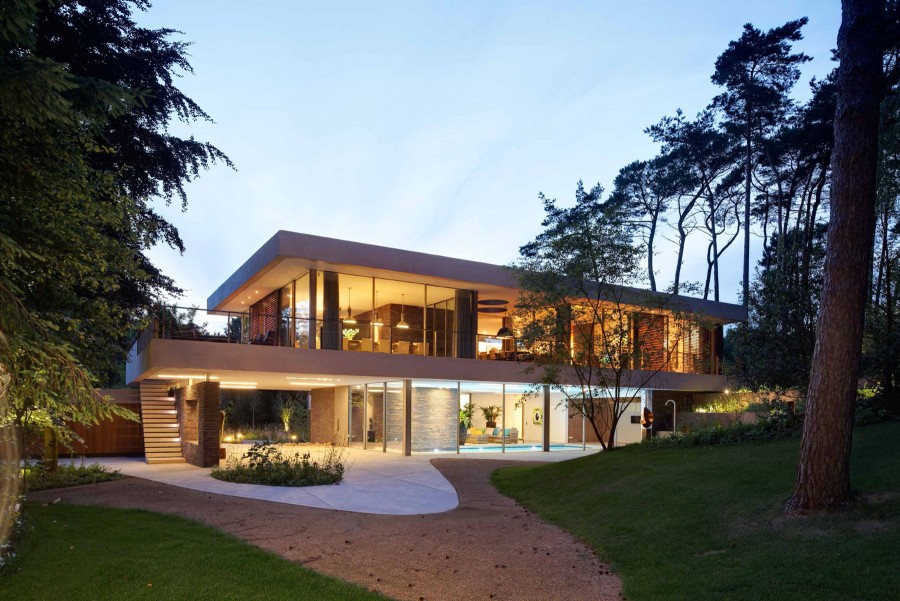

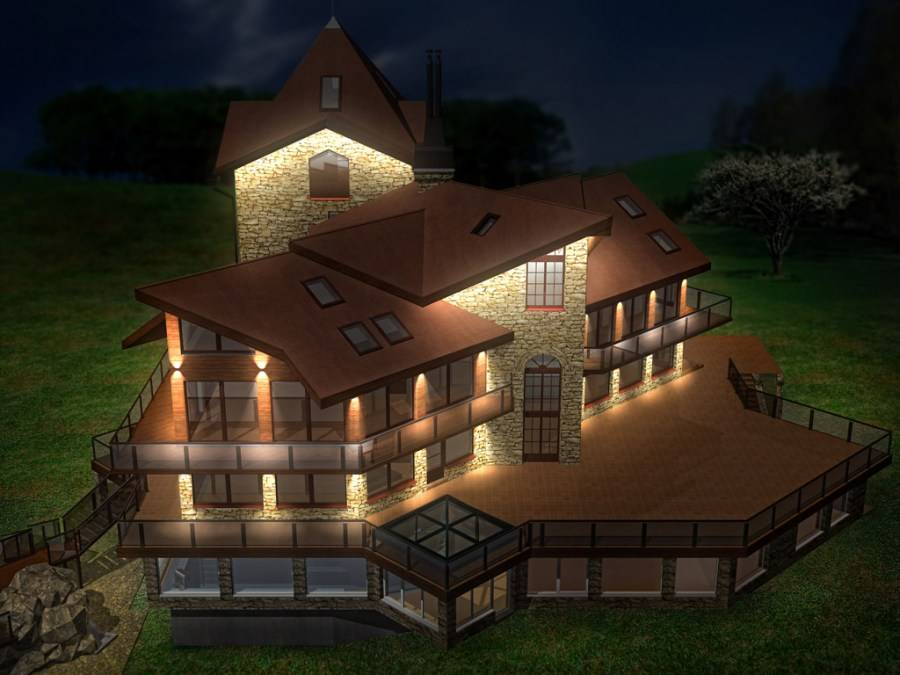

Освещение фасада дома по периметру
Что такое дизайн освещения?
Дизайн освещения имеет три составляющих: общий дизайн освещения, световая архитектура и светодизайн.
Общее освещение – это так называемый световой фон
При его создании важно учитывать, что свет должен быть комфортным. Более того его яркость и «температура» освещения зависят от назначения той или иной комнаты. Например, в детской и в рабочем кабинете свет может быть интенсивней, чем в спальне или в ванной комнате
Например, в детской и в рабочем кабинете свет может быть интенсивней, чем в спальне или в ванной комнате.
Световая архитектура — подчёркивает концептуальную направленность дизайна помещения, освещает ниши, рабочие поверхности, создает эффект «парящего потолка». В некоторых стилях без проработки этой составляющей не обойтись, например, хай-тек предполагает выделение светом некоторых элементов.

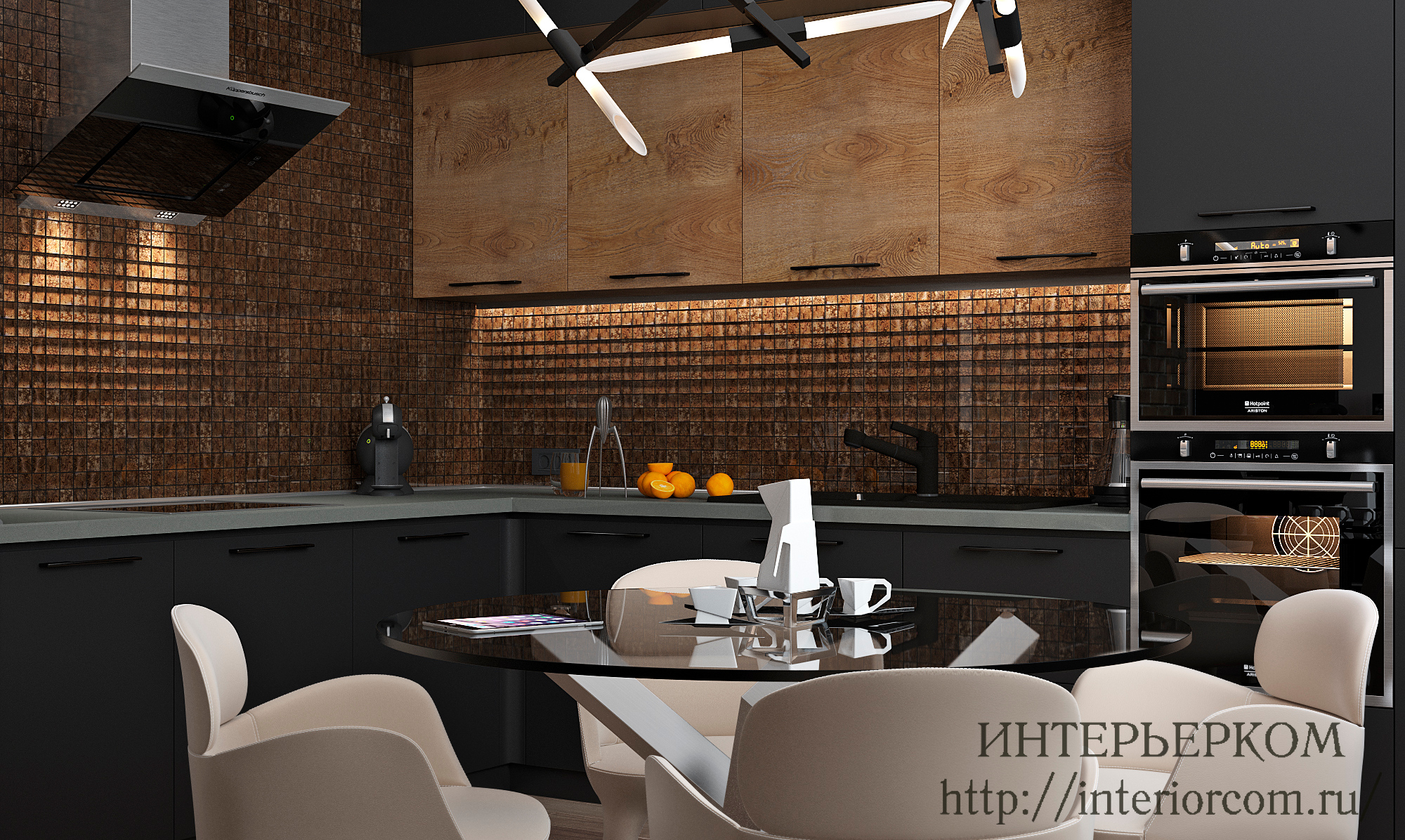

Светодизайн в интерьере – это понятие, которое характеризует светильники как элемент декора, подчёркивающий индивидуальность их владельца. Разнообразие и доступность современных осветительных приборов создают благородную почву для их использования в дизайне интерьера, следуя последним веяниям моды и преобразуя его до неузнаваемости.
Требования нормативных документов к монтажу наружного освещения
При проектировании систем наружного фасадного освещения загородного дома необходимо руководствоваться указаниями СП 52.13330.2016, а при проектировании систем наружного освещения территорий частных домовладений следует применять СП 323.1325800.2017.
В соответствии с главой 7.2 СП 323.1325800.2017 в электротехнической части проекта обеспечивается нормирование значений удельной мощности, освещённости, яркости, равномерности освещённости и т. п. Кроме того, требования к наружному освещению описаны в главе 6.3, 6.4 ПУЭ.
Согласно пункту 6.1.49. ПУЭ для питания наружного освещения следует устанавливать ВДТ с номинальным отключающим дифференциальным током 30 мА.
По величине применяемого напряжения в осветительных приборах ограничения относятся к установкам, применяемым для освещения фасадов зданий, подсветки зеленых насаждений и скульптур, размещенных на высоте ниже 2,5 м. В данном случае напряжение может быть 380 В. Степень защиты светильников не должна быть ниже IP54.
Такое напряжение используется только при наличии изоляции проводов и кабелей в светильниках и ПРА, рассчитанной на напряжение не ниже 660 В. Для освещения фонтанов или бассейнов применяются светильники, рассчитанные на напряжение не выше 12В.

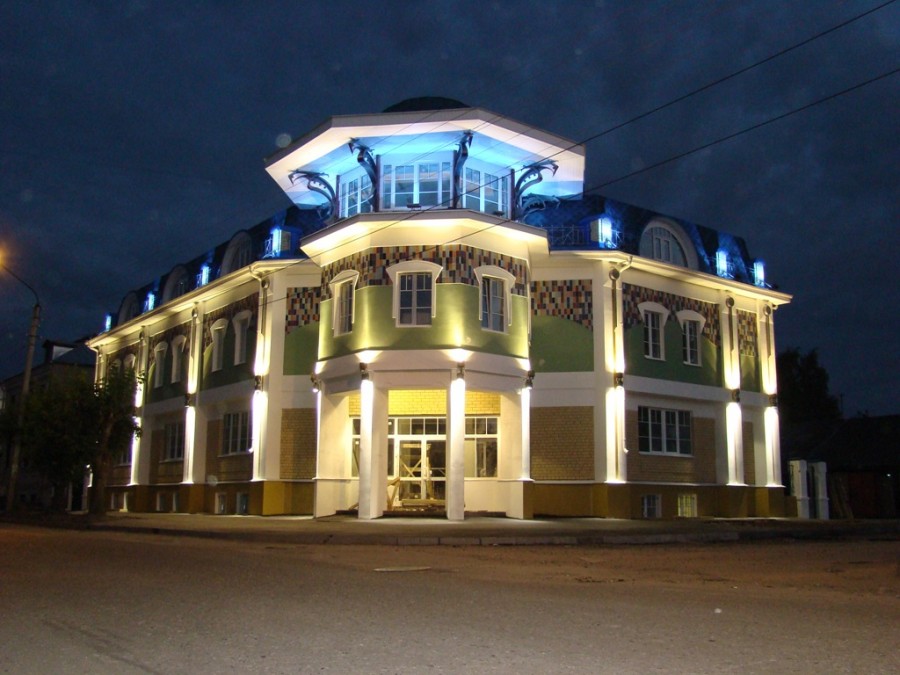

Заливающая подсветка
Заливающее
освещение – это когда здание равномерно освещается по всей своей площади снизу
доверху.
Такой вид
актуален для красивых, оригинальных зданий, центральных построек и памятников
архитектуры.
Эта
подсветка добавляет солидности и величественности.
Если вы
хотите, чтобы ночью здание выглядело также как и днем, не теряя своей
привлекательности, то это лучшее решение. При этом для деловых объектов (банки,
госучреждения), стены лучше залить одним светом, а вход совершенно другим.
У крупных торговых центров нередко на входе выставляют прожекторы, которые своими лучами формируют вертикальные столбы света, зазывая посетителей пройти сквозь данные световые ворота во внутрь здания.
Заливающую
подсветку не стоит использовать, если здание ничем не примечательно само по
себе.
Или тем
более обладает какими-то явными дефектами.
Для
заливающего освещения применяют крупногабаритные прожекторы, которые ставят по
периметру дома.
Чтобы такая
подсветка не ослепляла людей, выбирают светильники с плафонами и рефлекторами.
Выбираем вид подсветки фасада
Какой вид освещения лучше всех подойдет для вашего здания? Это зависит от высоты здания, его назначения и особенностей. Существуют несколько видов освещения:
Заливающее освещение. Его принцип заключается в установке яркого источника света на самой высокой точке строения. Позволяет освещать двор дома, или дорожку от калитки до дома.
Архитектурная подсветка. Создана для того, чтобы подчеркнуть лучшие элементы фасада и скрыть его недостатки.
Графика света. Используется для того, чтобы при помощи разноцветных источников света создать красивое световое решение. Для такого освещения, необходимо разместить светодиоды в различных частях фасада или расположить источники света на земле, неподалеку от здания.
Фоновое освещение. Создание красивой комбинации из света и теней.
Контурное освещение. Призвано подчеркивать силуэт здания.
Рассчитываем нагрузку, которая будет в электросети, при использовании подсветки фасада и подсчитываем расходы. Первым делом стоит подумать о финансовой составляющей проекта. Подсчитать свои доходы и расходы. Следует понимать, что кроме стоимости самих светильников, их монтажа, резко увеличатся и счета за электроэнергию.
Типы архитектурной подсветки фасадов зданий

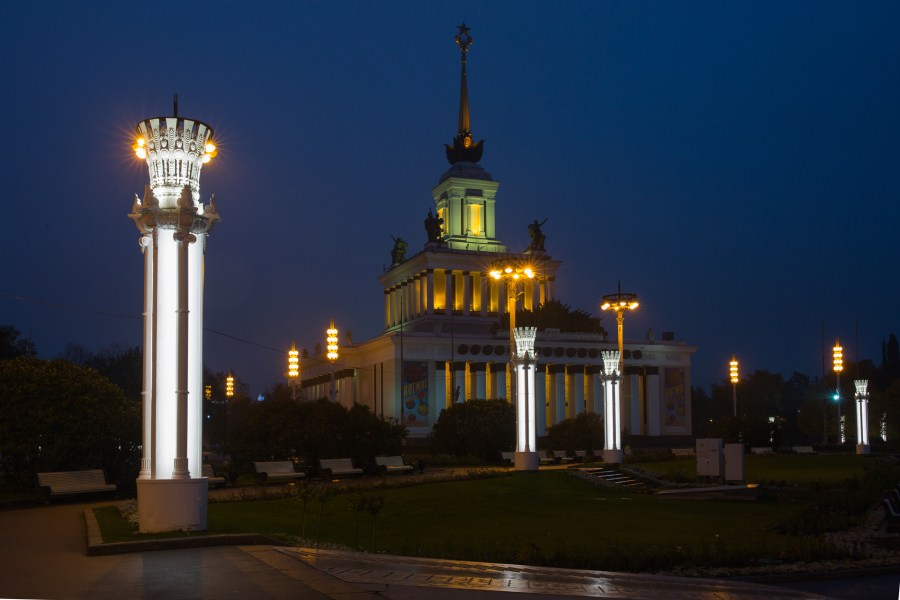

Локальное освещение колонн
Существует большое количество методов организации наружного освещения. Каждый из них имеет свое предназначение, а также достоинства и недостатки. При выборе метода учитывается цвет и материал облицовки.

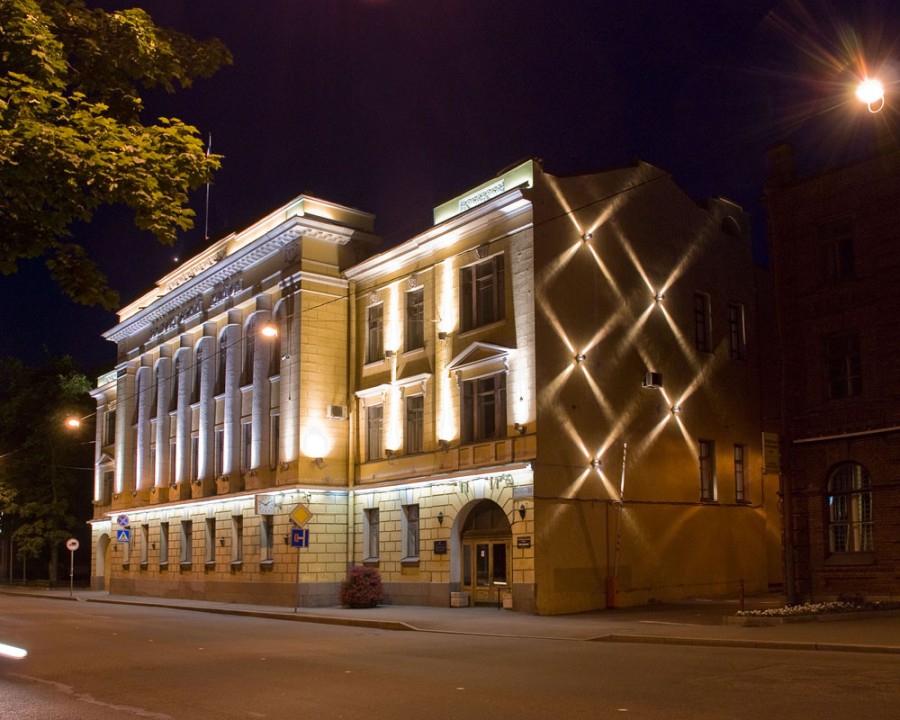

Локальное освещение
Локальную иллюминацию используют исключительно для усиления эстетических особенностей какой-либо части сооружения. Удается сделать акценты, например, на балконе, окнах, карнизах и т.д. Такой метод широко распространен на домах, изготовленных из дерева, а также на сооружениях с облицовкой из керамогранита.
Локальное освещение универсально и экономично. Реализация проекта достигается за счет установки настенных светильников умеренной яркости в требуемых местах фасада. Как правило, используются светодиодные лампы, которые служат альтернативой люминесцентным светильникам.

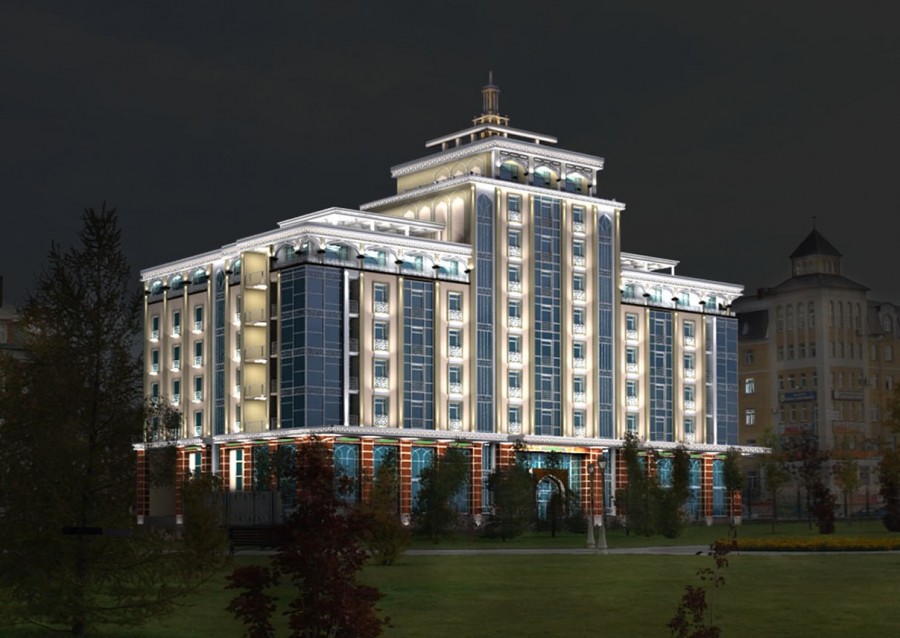

Заливающее освещение

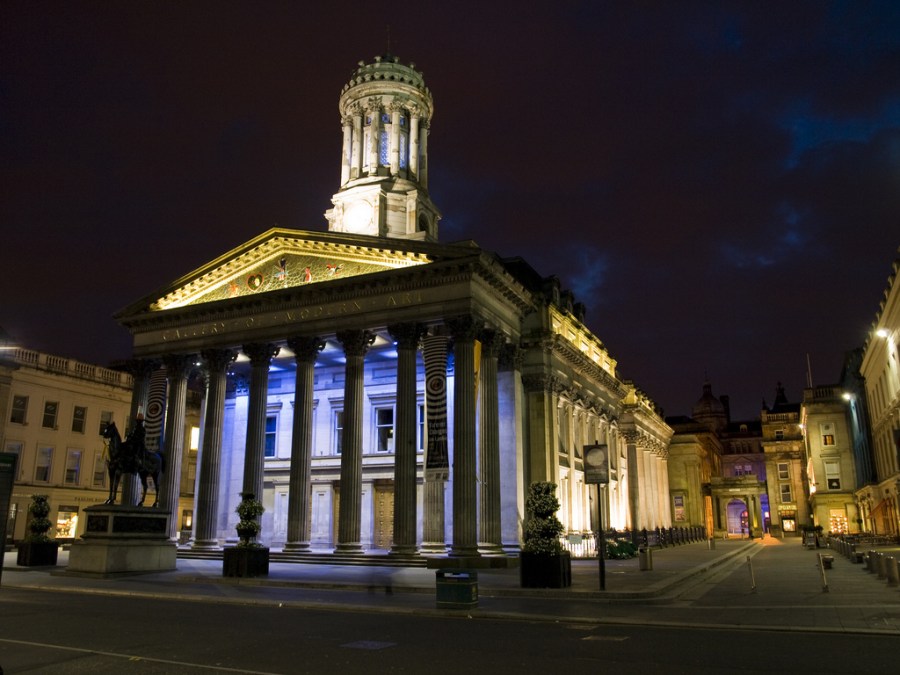

Заливающее освещение здания
Этот способ считается самым простым в реализации. Он используется для выделения определенных объектов или отдельно стоящих памятных сооружений небольших размеров. Суть метода заключается в монтаже на столбах или на земле прожекторов, которые излучают направленный свет. От заливки рекомендуется воздержаться в местах, где живут или работают люди.

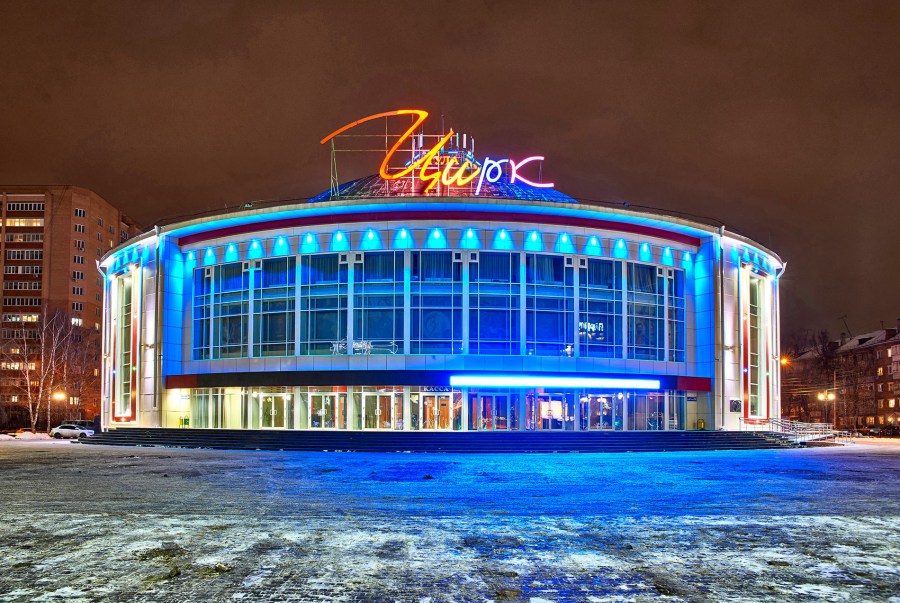

Контурное освещение
Суть способа заключается в организации освещения лишь по контуру стен здания. Это оригинальный и относительно новый способ оформления архитектурной подсветки. Реализуется с помощью светодиодных подсветок в виде линеек и лент, также активно применяются гибкие неоны. Большое количество светящихся сегментов позволяет осветить углы и другие неприметные детали фасада.
Фоновая заливка
С помощью фоновой заливки удается сделать акценты на формах сооружения, но при этом скрыть детали. Создается светящийся задний план, который делает темным силуэт здания. Эффектно смотрится фоновая заливка театров, дворцов и других величественных сооружений больших размеров.

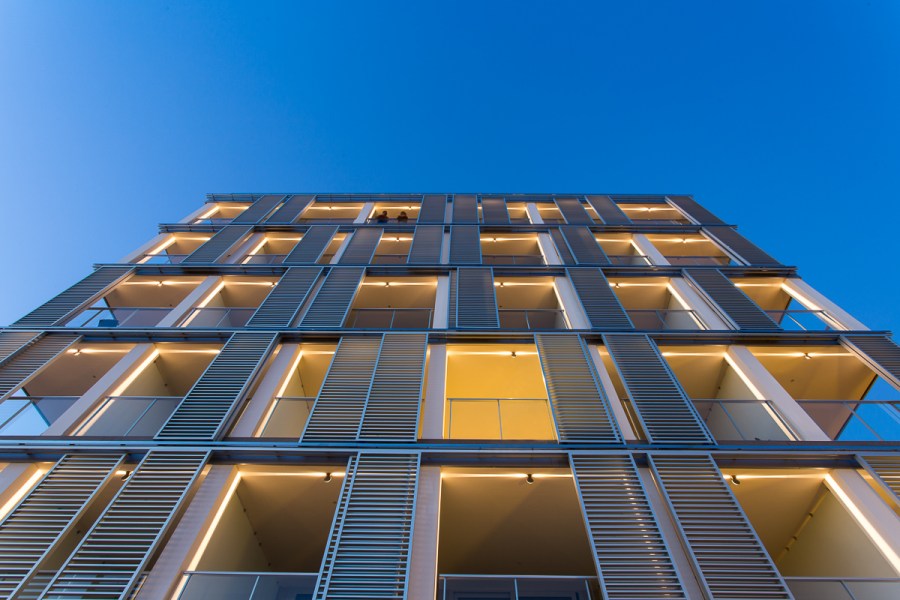

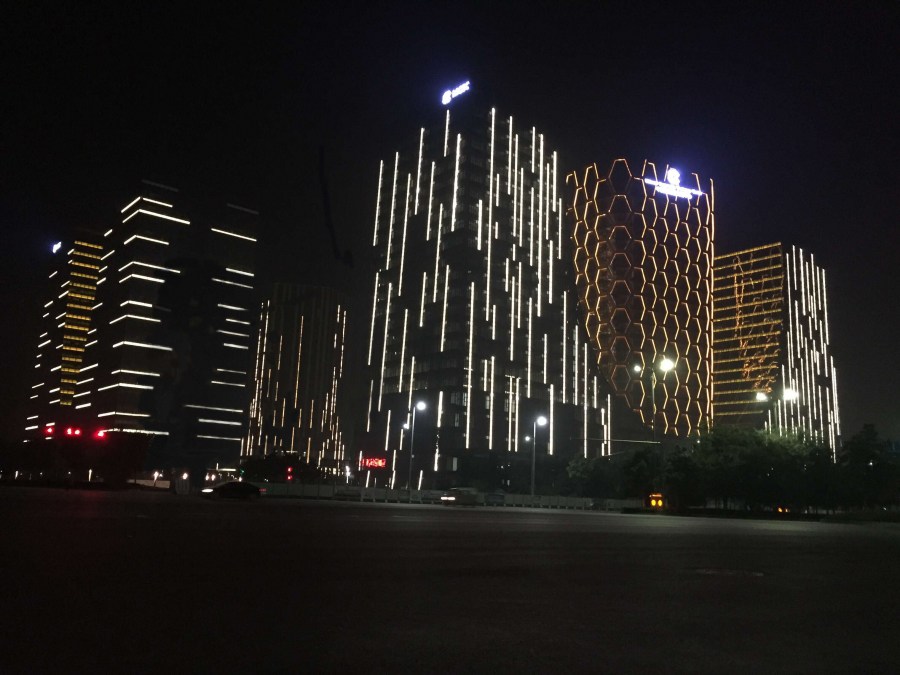

Световые фасады
Световое освещение используется для зданий со сплошным остеклением. Самый распространенный способ для оформления фасадов торгово-развлекательных центров, офисных зданий и т.д. Источники освещения устанавливаются внутри здания и направляются на стекла. Такой подход позволяет оформить динамичный или неподвижный светодизайн.
Проработка концепции подсветки фасада дома
Проработать концепцию подсветки, подобрать варианты, сделать визуализацию того, как дом будет выглядеть в тёмное время суток можно уже на этапе проекта дома. Для этого вполне достаточно обычных чертежей дома из проекта, лучше если есть 3D -визуализация в цвете с учётом материалов фасада, архитектурных элементов. На данном этапе можно экспериментировать с вариантами без ограничений.
Раньше, чем будут возведены стены к непосредственным работам по монтажу сетей, обеспечивающих внешний свет, приступать нет необходимости. Итак, в тот момент когда вы уже видите контуры вашего здания с крышей самое время подумать о том на каком варианте концепции подсветки вы остановились и на основании её вы уже понимаете где в каких местах на фасаде у вас должны быть выводы кабеля под питание светового оборудования. У вас должен быть на руках чертёж с точками расстановки оборудования и вывода кабеля. Пора подумать о том каким образом будут пролегать сети, питающие световое оборудование, предназначенное для подсветки внешней части дома. Отделка фасадов и материал дома может быть разным и для каждого есть свои варианты как заложить кабель, чтобы это было наименее затратно, скрытно, максимально удобно, и в последующем была возможность обслуживания.
Особенности прокладки кабеля внешней подсветки дома с учетом фасадного материала отделки.
Если ваш дом из дерева и не подразумевает дополнительного материала внешней обшивки – желательно уже на этапе работ по внутренним сетям учесть дополнительные контуры для вывода питающей сети на архитектурную (внешнюю) подсветку и осуществить выводы на внешний фасад.
Но если для деревянных домов это рекомендуемый вариант, то для домов с последующей отделкой панелями, плиткой, камнем вполне подходит вариант прокладки внешней питающей сети даже по фасаду, так как впоследствии сети будут скрыты под лицевым материалом фасада.

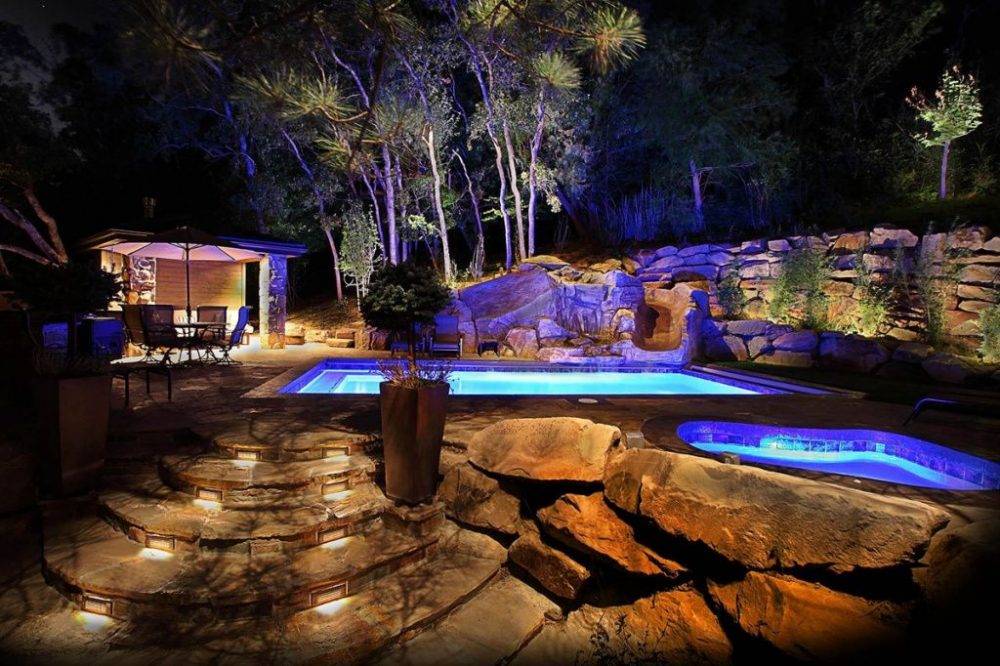

Гармоничные решения для ландшафтного дизайна
Экстерьерная иллюминация и подсветка прилегающей территории будут выглядеть целостно, если придерживаться нескольких правил:
круглогодичное фасадное освещение загородного дома должно базироваться на оборудовании, способном функционировать при тяжелых метеоусловиях и значительных температурных перепадах;
оформление участка следует основывать на световом балансе, чтобы помимо непосредственно дома и дорожек были видны малые архитектурные формы, насаждения, водоемы;
отправной точкой и самым ярким элементом в композиции всегда должен быть коттедж;
чтобы прогулка в темное время суток была психологически комфортной, на этапе проектирования следует позаботиться о полноценной освещенности границ владений.
Освещение фасада загородного дома и прилегающего участка может быть выполнено с применением оборудования на солнечных батареях. Мобильные решения реализуются в разнообразных дизайнах, их аккумуляторы в течение дня накапливают солнечную энергию, затем с наступлением темноты автоматически активизируются светодиоды. В зависимости от емкости батареи такие устройства способны непрерывно функционировать всю ночь или включаться при приближении человека.
Гармоничное сочетание глубинной подсветки водоемов и встроенных с плитку ламп с мягким излучением
Дорожки, зоны отдыха, хозяйственные постройки часто декорируют с помощью маркировочного освещения. Оно заполняет пространство мягким светом, иллюстрирует направление движения. Светящиеся камни, задействованные в оформлении наряду с брусчаткой и тротуарной плиткой, благодаря встроенным светодиодам ненавязчиво очерчивают удобные прогулочные границы.
Цвет света в освещении дизайна
Наиболее часто используемым источником света является LED освещение. Из-за энергоэффективности ламп оснащенных светодиодами, дизайнеры отказались от классических ламп накаливания, а развитие техники позволило повысить качество освещения, как и любое управление, позволяя реализовывать инновационные проекты интерьеров. Кроме того, линия освещения led позволяет выбрать цвет на любой вкус — от освещения RGB, либо имитирующего естественный свет заходящего солнца, до холодного оттенка дневного света.
Белый цвет ошибочно связывают только с прохладным оттенком. Говоря о температуре света к вашим услугам 3 основных типа, которые должны быть выбраны в зависимости от ваших потребностей. Речь идет о белом холодном цвете, который как уже упоминалось ранее прекрасно подчеркивает детали, и вносит освежающий эффект.
Нейтральный цвет, имитирует дневной солнечный свет, главным образом предназначен для работы, так как улучшает концентрацию. А теплый цвет, это приятное излучение света, которое придает помещению ауру отдыха, поэтому расслабляет и позволяет отдохнуть усталым глазам.
