Сращивание стропил в районе конька: сращиваем стропила по длине и способы монтажа в районе конька

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

• Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
• Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
• Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Вальма и ендова

Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.

Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.

Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.

Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.

Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.

Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.

Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.

Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.

Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.

Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.

Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.

Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.

Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.

Накосное стропило сплачивается из двух досок гвоздями.

Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны

Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

Нижний узел опирания

В нижней части (сопряжение скатов крыши со стенами здания) стропила опираются на продольный брус, называющийся мауэрлатом. Его фиксируют в верхнем периметре стен такими способами, как:

• обвязка проволокой;
• надевание на закладные шпильки;
• вмуровывание в бетонную заливку, кирпичную кладку.

Варианты врубки стропил в балку.

В зависимости от схемы расположения стропил, нагрузки либо раздвигают стены здания, либо сжимают их. Жесткий узел соединения стропил с мауэрлатом имеет две разновидности:

• подпорный брус – стропила обрезаются под углом, опираются на мауэрлат внутри периметра здания либо за его пределами;
• врубка в опорный брус – величина седла ограничена третью высоты пиломатериала для сохранения несущей способности.

Чтобы соединить на мауэрлате врубку, используется три метиза: один проходит сквозь всю толщину ноги под углом 90 градусов, два других крепятся по бокам. При опирании на мауэрлат первым способом боковой сдвиг исключается креплением с обеих сторон опорных уголков. Существует вариант опирания на затяжку, когда на мауэрлат ложатся поперечные балки, выходящие за периметр стен. Треугольная стропильная ферма опирается на эти балки, брус фиксируется аналогично врубке тремя саморезами либо гвоздями.

Они воспринимают усилия со стропильных ног, изменяют их направление на вертикальное, что благоприятно для ресурса коробки здания.

Для склонных к усадке деревянных коттеджей часто используется скользящий металлический крепеж. Он добавляет пиломатериалу необходимую степень свободы в продольном направлении. Эта технология обеспечивает максимальную ремонтопригодность кровли, все нагрузки компенсируются самой системой.

Схема поперечной схватки стропил.

Дополнительные элементы имеют собственные методы крепления:

• дощатый ригель пришивается к ногам внахлест;
• брусковый ригель врубается в седла обеих ног;
• стойки обычно врубают в ноги, соединяют уголками к балкам-стяжкам;
• коньковый прогон ввиду большой длины наращивается указанными выше способами;
• стропила врубаются седлами в коньковый прогон.

Шаблонная технология изготовления стропильных ферм всегда предпочтительнее сборки по месту. В этом случае скаты гарантированно имеют прямоугольную, а не трапециевидную форму, что облегчает укладку кровельного материала, обеспечивает максимальную эстетику восприятия.

При использовании врубки низа стропильных ног в мауэрлат седло может выпиливаться в любом элементе конструкции в зависимости от необходимой величины свеса карниза. На практике мауэрлат выпиливают реже, чем брус, из которого изготавливают стропила.

В вальмовых крышах каждая стропильная нога состоит из двух деталей, стыкующихся под углом друг к другу. Способы фиксации бруса, досок в этом случае не отличаются от вышеуказанных. Чаще всего используется метод в три доски с заполнением внутреннего пространства обрезками пиломатериалом такой же толщины.

Выбор скользящих креплений оправдан лишь в случае срубовой, каркасной технологии изготовления стен. Панельные, фахверковые конструкции не дают вертикальной усадки, поэтому стропила к мауэрлату, затягивающим балкам можно крепить жестко.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

• Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
• Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
• Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
• Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

Видео по теме:

Важные моменты при монтаже стропильной системы

Затяжка для стропильной системы выполняется из досок, соединенных между собой. Каждая доска обрезается до нужной длины. Для фиксации используют гвозди, гайки и шпильки со стропилами.

Следующий шаг предусматривает изготовление карнизных свесов. Стропила с недостаточной длиной для обустройства свесов наращивают искусственным способом. Для этого применяют доски-кобылки.

Длина 1 доски должна быть больше 40 см. Строители рекомендуют использовать в этих целях доски длиной в 60 см. Ее ширина может быть меньше ширины стропил.

«Кобылку» крепят к стропилам гвоздями. При этом соблюдается определенный просвет.

Чтобы его заполнить, потребуется прокладка-вкладыш. Если карнизные свесы установлены, то стропила окончательно крепят к мауэрлату. Для этого применяют металлические полосы, которыми оборачивают справа и слева стропильные ноги.

Полоса крепится к конструкции гвоздями либо шурупами, глубина которых составляет 30 см. Подобная технология предотвращает возможный срыв крыши при плохой погоде. Полосу можно заменить стальной проволокой, толщина которой превышает 6 мм.

Есть ли у опытных кровельщиков свои секреты? Безусловно, есть! И главный из них – это технически грамотный монтаж стропильной системы, от которого напрямую зависит долговечность крыши и ее функциональность. Только для Вас прямо сейчас мы приоткроем завесу тайны над главным секретом кровельщиков! Вы узнаете все об установке стропильной системы и о требованиях к каждому ее элементу.

Тонкости обустройства стыковочных узлов

Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.

Основные крепежные элементы

Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:

Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.

Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;

Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;

Стягивание узлов шпильками считается самым надежным.

Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.

Металлические скобы используются практически в каждой стропильной системе.

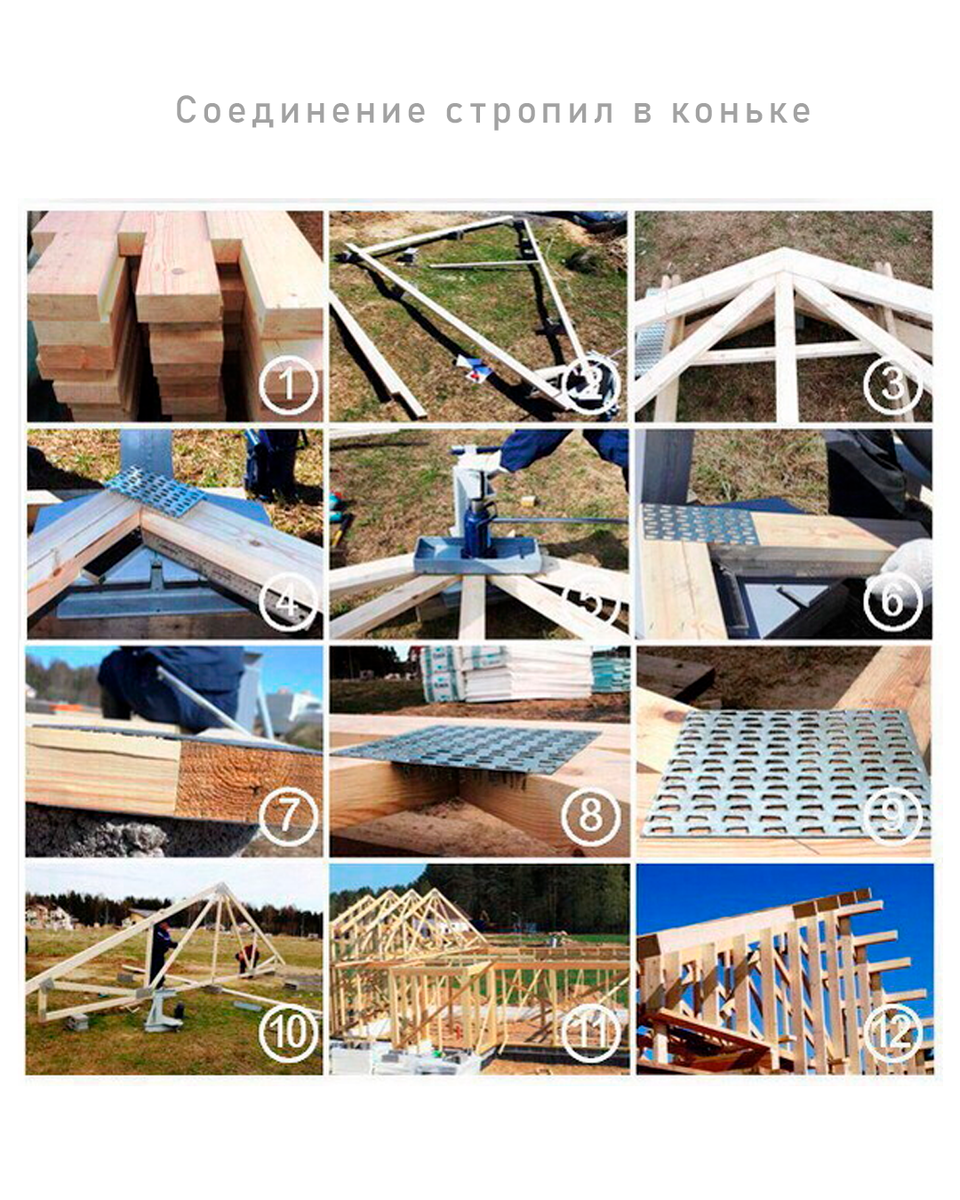

Варианты соединения в районе конька

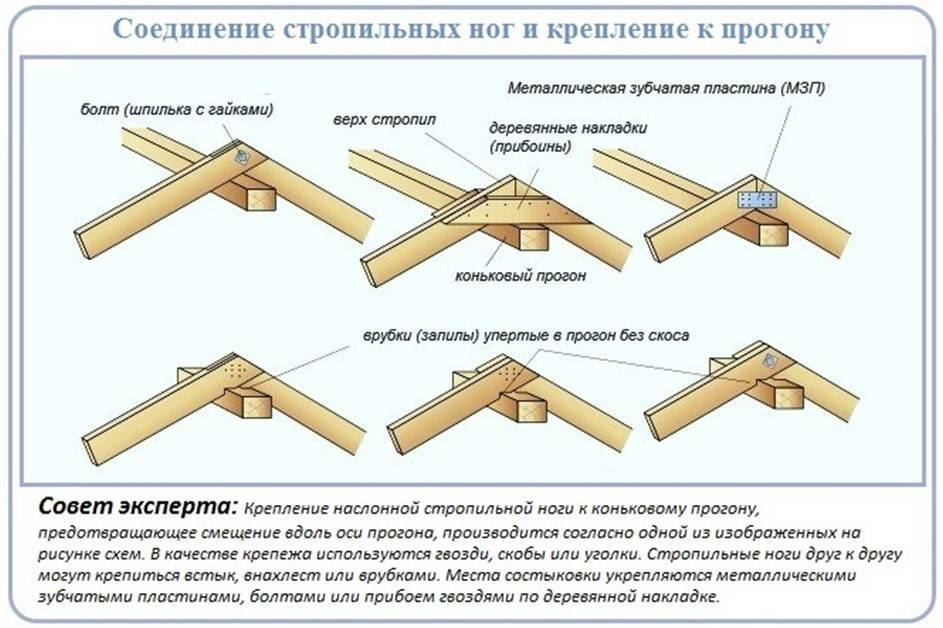

Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.

Наиболее распространенные способы соединения стропильных ног в районе конька.

• Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
• Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;
• Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;

Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.

Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;

На вальмовой крыше стропила стыкуются уголками через коньковый прогон.

Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.

Подвижный шарнирный узел компенсирует деформации при усадке дома.

Стыковка стропил со стенами дома

Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.

В блочных домах стропила с мауэрлатом стыкуются жестко.

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.

Скользящее соединение стропил используется только на крышах деревянных домов.

Расчёт сечения

Чтобы подобрать сечение коньковой балки, необходимо провести расчёт по двум показателям:

• на прогиб;
• и высчитать прочность на разрушение.

1. Сначала требуется определить внутреннее напряжение, которое возникает в балке при изгибе под действием внешней нагрузки. Это значение не должно быть больше расчётного показателя сопротивления материала на изгиб, которое можно найти по таблице или в СНиП номер ІІ-25-80. Внутреннее напряжение находим по формуле: Σ = М:W , где:

• Σ
  – искомая величина, которая определяется в кг на см²;
• М
  – предельный изгибающий момент (кг Х м);
• W
  – это момент сопротивления на прогиб у подобранного сечения стропил (находится по формуле bh²:6).

1. Прогиб прогона нужно сравнить с нормируемым значением, которое равно L/200. Он не должен его превышать. Прогиб балки находится по формуле f = 5qL³L:384EJ, где:

• J
  – это момент инерции, который определяется по формуле bh³:12, где h и b – габариты сечения прогона;
• Е
  – величина модуля упругости (для древесины хвойных пород она равна 100 тысяч кг/см²).

Для начала нужно высчитать изгибающий момент. Если на схеме балки их присутствует несколько, то после расчёта выбирается наибольший. Далее чтобы определить габариты сечения балки, мы можем произвольно задать параметр ширины балки и потом определить её требуемую высоту по формуле: h = √¯(6W:b), где:

• b
  – это заданная нами величина ширины балки в см;
• W
  – сопротивление прогона на изгиб, величина определяется по формуле: W = M/130, где М – это самый большой изгибающий момент.

Можно сделать наоборот, задать произвольную ширину прогона и вычислить его высоту по формуле b = 6W:h². После того, как вы вычислите габариты сечения прогона, его необходимо проверить на прогиб по формуле из пункта 2.

Когда коньковый брус будет рассчитан на прогиб, то необходимо сравнить эту величину со значением L:200. Если прогиб на наиболее длинном участке не будет превышать это значение, то сечение балки оставляют таким, как получилось. В противном случае необходимо увеличить высоту прогона или использовать дополнительные опоры снизу. В последнем случае полученное сечение нужно перепроверить, снова выполнив расчёт с учётом используемых опор.

Полученные значения ширины и высоты конька нужно округлить в большую сторону. В принципе, выполнить этот расчёт несложно. Самое главное, указывать значения в нужных единицах измерения, то есть не запутаться, переводя метры в сантиметры и обратно.

Особенным «коньком» в умении строителей можно считать установку конькового бруса – верхней перекладины, предназначенной для крепления стропил в некоторых моделях крыши. Зачастую и сам брус требует установки дополнительных подпорок, особенно, когда коньковая часть чердачного помещения имеет расчётную длину более 4,5 метра.

Тем не менее, при любой конструкции конькового бруса важным для него остаётся решение задач:

• равномерно распределить общий вес крыши на фронтоны;
• равномерно распределить площадь и силу давления по боковому периметру;
• придать жесткость конструкции стропильной системы.

Для конькового бруса важна ещё и задача поддерживать геометрию крыши, особенно при длине более 4, 5 метров, чтобы иметь возможность монтировать стропила без использования шаблона. Стропила ложатся верхней частью на коньковую балку, а нижней частью – на мауэрлат.

Связка в коньковом узле

В наклонной системе совмещение стропил друг с другом можно осуществить различными способами.

Способы соединения стропил:

• доски обрезают под углом, плотно соединяют их концы и забивают с двух сторон гвозди;
• закрепляют ноги на коньковый брус, сделав на их концах соответствующие запилы;
• соединяют концы стропилин над коньком внахлест с помощью гвоздей или саморезов.

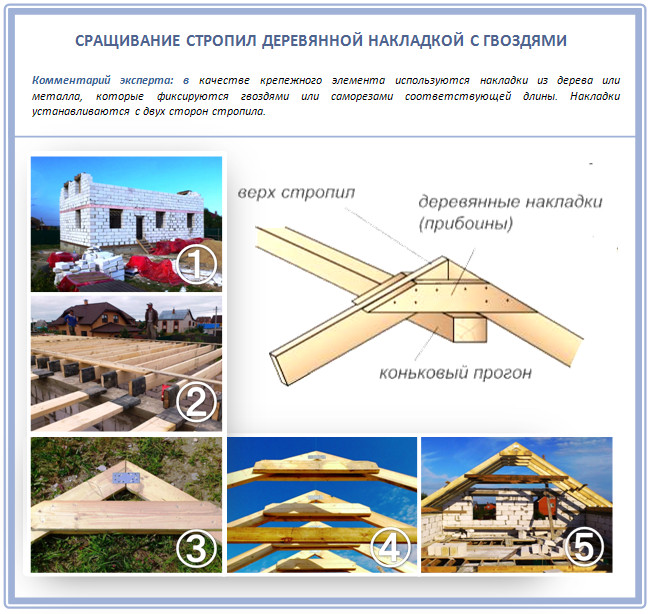

Любое из этих соединений дополнительно закрепляют накладками из дерева или металла.

Запилы — самый распространенный способ скрепления концов стропильных ног друг с другом. Для этого каждое стропило на торце делают наполовину тоньше и просверливают в зауженной части отверстие под болт. Торцы соединяют и закрепляют болтом с прокладкой.

При креплении встык верхнюю часть стропилин срезают под косым углом, соблюдая правило — угол среза должен быть равным углу наклона ската.

Стропилины закрепляют попарно, вбивая в них длинные гвозди. Сделать это не сложно, если изготавливать все ноги по одному шаблону. Металлическая накладка в этом случае будет выполнять функцию стяжки.

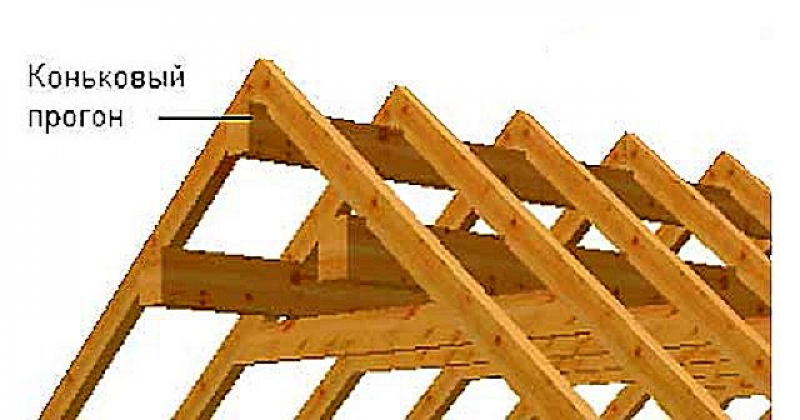

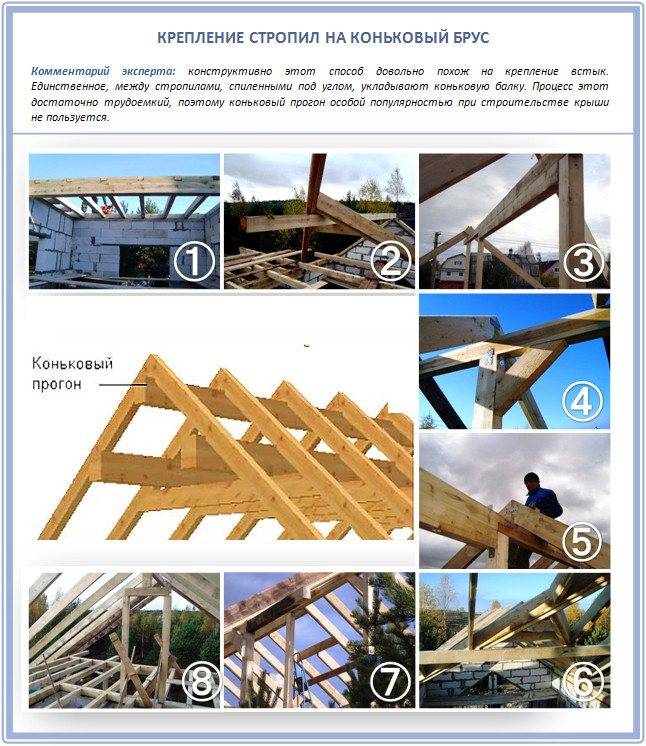

Скрепление на коньковый прогон аналогично соединению встык, только ноги в этом случае опираются не на друг друга, а на коньковую балку.

Их концы обрезают под углом и скрепляют с коньковой балкой гвоздями или саморезами.

Стыковку внахлест используют при возведении легких и временных конструкций. В этом случае стропила соединяются над коньковой балкой шпильками или болтами.

Иногда возникает ситуация, когда нужно усилить уже существующую стропильную систему, увеличив диаметр ног. В этом случае ноги наращивают дополнительными досками, прибивая их обычными гвоздями.

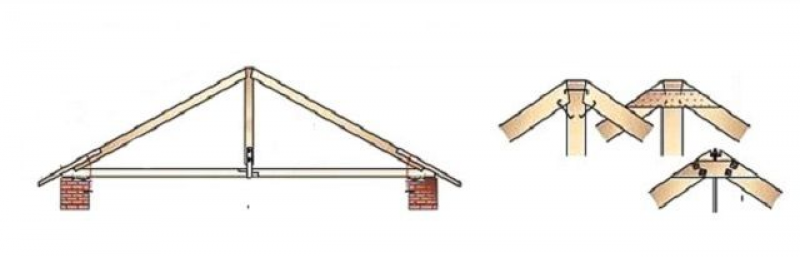

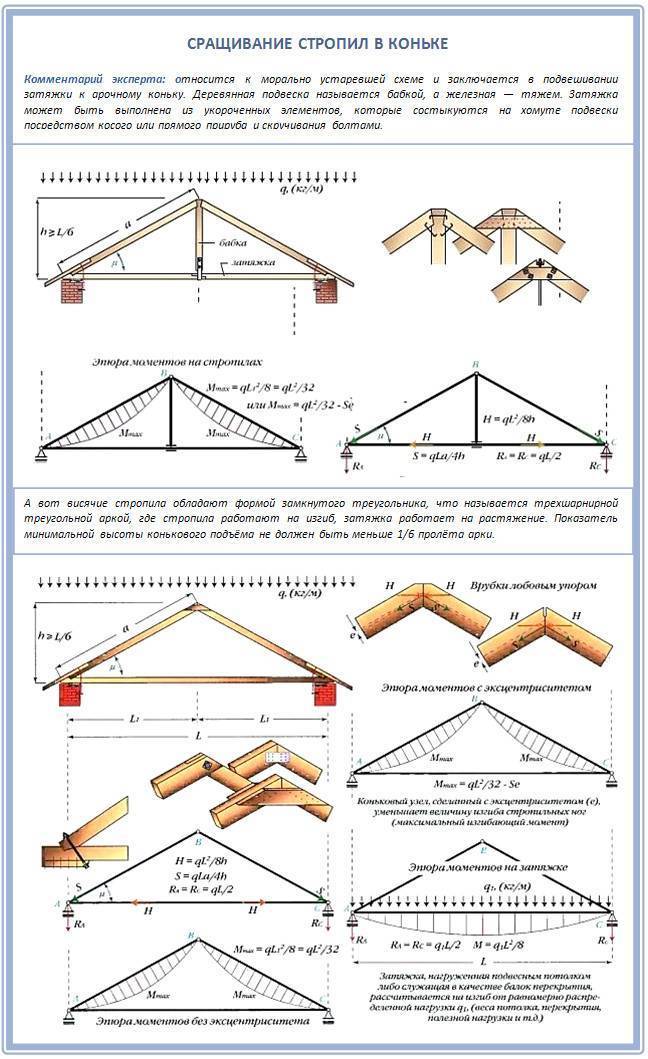

Висячие стропила соединяют друг с другом врезкой «в шип» или «в зуб». В первом случае на первой детали вытачивают выпуклую часть соединения — шип, а на второй делают углубление — паз.

«Шип-паз» — достаточно сложное угловое соединение, которое требует от мастера достаточной квалификации.

Видео:

Шип должен точно войти в паз, при этом между двумя стропилинами не должно остаться зазора. Дополнительно узел закрепляют металлической пластиной.

Еще одно сложное угловое соединение — врубка «в зуб» или «в два зуба». Последнюю используют, когда нужно получить особенно надежное соединение.

Одно из самых простых угловых соединений — врубка «в полдерева». Этот способ можно использовать при сборке висячих стропильных конструкций.

Как провести соединение стропил с ригелями — горизонтальными планками, соединяющими парные стропила на некотором удалении от конька? Обычно ригеля служат еще и обрешеткой для настилки мансардного потолка.

Соединить стропила с ригелями несложно. Ригель прибивают с каждой стороны стропильной пары двумя-тремя гвоздями, прошивая насквозь и сам соединяемый ригель, и стропилину.

Вылезший кончик гвоздя можно просто загнуть молотком от себя. Если стропильные пары сбиты внахлест, то ригель прибивают к одной из стропил тоже внахлест, а к другой — запиливая конец под углом, равным углу наклона стропила.

Класификация узлов соединений

Кровельный каркас складывается из большого ряда компонентов, прочно между собой закрепленных. Но главную эксплуатационную нагрузку несут стропилины, и поэтому от надежности их крепежи на мауэрлат и соединения меж собой зависят безопасность и функциональные характеристики крыши всей конструкции.

Стропильные конструкции, висячие и наслонные, передают нагрузку от своего авторитета, веса кровельного пирога и воздействий атмосферы на несущие стены и иные конструкции. Нижние кончики стропилин опираются на опорную балку или мауэрлат, верхние попарно скрепливаются конкретно между собой или устанавливаются к коньковому прогону. Также, для жесткости системы используются добавочные опоры, ригели, подкосы и иные детали. Если необходимо повысить длину стропилин создается наращивание стропильных ног. В общем, узлы соединения стропилин можно подразделить на несколько главных групп
:

• узел соединения с «фундаментом» кровли»;
• узел конькового соединения;
• узел крепежа добавочных компонентов системы стропил;
• стыкование стропилин при наращении.

Все разновидности соединения стропилин предполагают применение конкретных элементов крепежа.

Наращивание стропилин

соединение стропилин меж собой по длине дает возможность сделать стропильную ногу нужных размеров из имеющегося пиломатериала. Очень часто сращивание создается такими способами соединения
:

• встык;
• внахлест;
• вариантом косого прируба;
• в три дощечки;
• с опорой на прогон.

Крепление встык
. Для сращивания состыковываемые кончики требуется отрезать строго под угол 90°. После плотного соединения получившихся торцов, на стропилины в стыковочном месте устанавливается древесная накладка или железный крепежный компонент (пластина с зубьями). Накладки из дощечки ставятся с двух сторон и прибиваются как в шахматах гвоздками нужной длины, или крепятся саморезами.

Способ косого прируба
. Подрезка концов создается под угол 45°. Срезанные кончики состыковываются, после этого в середине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест
. Элементы из дерева ложатся с нахлестом и по всей длине сшиваются гвоздками, какие должны находится как в шахматах. В некоторых случаях используются шпильки с гайками и шайбами. Подобное соединение стропилин по длине не просит конкретного исполнения срезов торцов.

Длинную стропильную ногу можно сделать, применяя три дощечки и прокладки. В этом варианте одна из дощечек ложится между 2-мя иными с нахлестом не меньше метра и закрепляется гвоздками как в шахматах. Потом в пустой зазор между крайними дощечками ставятся и пришиваются гвоздками древесные прокладки, равные по толщине усредненной дощечке, чтоб обеспечить конструкционную жесткость.

соединение стропилин по длине с опорой на переходной прогон создается на случай, когда все стропильные ноги наращиваются на одном расстоянии от свеса кровли. Горизонтальный прогон устанавливается на стойках, какие опираются на внутреннюю несущую стенку или колонны. На случай, когда место сращивания доводится на прогон, есть возможность обеспечить нужную жесткость длинной стропильной ноги. Две части стропилины между собой соединяются скобками или иными компонентами, и дополнительно гвоздками фиксируются к прогону.

Наращенная стропильная нога обязана по всей длине иметь прочность и одинаковую жёсткость, в другом случае во время эксплуатации кровля меняет размеры.

Главные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли. Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

1. Пластинами.
2. Крепежными элементами LK.
3. Уголками.
4. Кронштейнами WВ.
5. Саморезами.
6. Разновидностями уголка КР.
7. Стяжками из проволоки.
8. Монтажной лентой перфорированной ТМ.
9. Болтами с гайками.
10. Кронштейнами WВ.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.
