Стабилизатор напряжения для газового котла как выбрать: популярные стабилизаторы для газовых котлов и их технический обзор

10 лучших стабилизаторов напряжения

Нормативы предусматривают максимальное отклонение напряжения в сети на уровне не более 10%. К сожалению, очень часто, особенно в частном секторе, где подстанции рассчитывались на гораздо меньшее энергопотребление, просадки напряжения достигают значений в несколько раз больше, а при отключении мощной нагрузки возникают не менее мощные скачки. Такая нестабильность может иметь множество неприятных последствий: если перегорающие лампы – это еще меньшее из зол, то сбои в работе управляющей электроники или отказ бытовой техники невольно заставят задуматься о покупке стабилизатора напряжения.

В сегодняшнем рейтинге мы рассмотрим лучшие однофазные бытовые стабилизаторы, наиболее востребованных на рынке и заслужившие положительные отзывы от покупателей: от маломощных моделей, задача которых – защитить Ваш компьютер или телевизор, до серьезных устройств, рассчитанных на установку непосредственно на вводе электроэнергии в частный дом или квартиру.

Лучшие стабилизаторы напряжения для одного-двух устройств (до 1 кВт)

Хотя он и выполнен по классической релейной схеме (уложиться в такую стоимость электронному стабилизатору проблематично), разработчикам удалось дать ему возможность работы в широком диапазоне напряжений на входе: от 140 до 260 В. При этом использованный автотрансформатор имеет достаточное число секций, чтобы обеспечить малые колебания напряжения на выходе (напомним, что главная проблема релейных стабилизаторов – это ступенчатое изменение выходного напряжения – при изменении напряжения на входе управляющая электроника перекоммутирует обмотки автотрансформатора и, чем их больше, тем меньше грубость регулировки). Заявленная производителем точность (216…224 В) на практике подтверждается, а время отклика в 10 мс находится на уровне лучших современных релейных стабилизаторов напряжения.

Максимальной мощности в 1 кВт будет достаточно даже для игрового компьютера, превращающего львиную долю потребляемой электроэнергии в тепло. Сам же стабилизатор имеет весьма высокий КПД (97%), так что даже при высоких нагрузках перегревается лишь при работе на грани отключения (напряжение в сети меньше 150 В). Но благодаря тому, что производитель не сэкономил на защите от перегрева и перегрузки, стабилизатор не только заранее сообщит о выходе в критический режим работы, но и вовремя отключится.

• Доступная цена.
• Достаточная точность, для релейного стабилизатора – весьма неплохая.

Большие габариты и масса.

Характеристики AVR 500 в чем-то даже превосходят параметры «Ресанты» – у этого стабилизатора широчайший рабочий диапазон (100-280 В), но из-за этого грубее точность стабилизации (202-238 В). Скорость реакции здесь на современном уровне: достичь показателя менее 10 мс удается немногим релейным стабилизаторам. Так что, если Вам нужен компактный стабилизатор, SVEN AVR 500 вполне достоин лучших рекомендаций.

• Небольшие габариты.
• Возможность работы при экстремальных просадках напряжения.

Ощутимый нагрев под нагрузкой при сильных отклонениях питания от номинала.

Точность стабилизации здесь – 9% (увы, компактные размеры потребовали снизить число силовых реле и ощутимо загрубить точность). Тем не менее, в норматив стандарта стабилизатор вписался уверенно, хотя и близко к пределу. С другой стороны, его цена – одна из самых низких на рынке, так что, если Вы не страдаете излишним перфекционизмом или не планируете подключать высокочувствительную электронику, Powercom будет не самым худшим выбором.

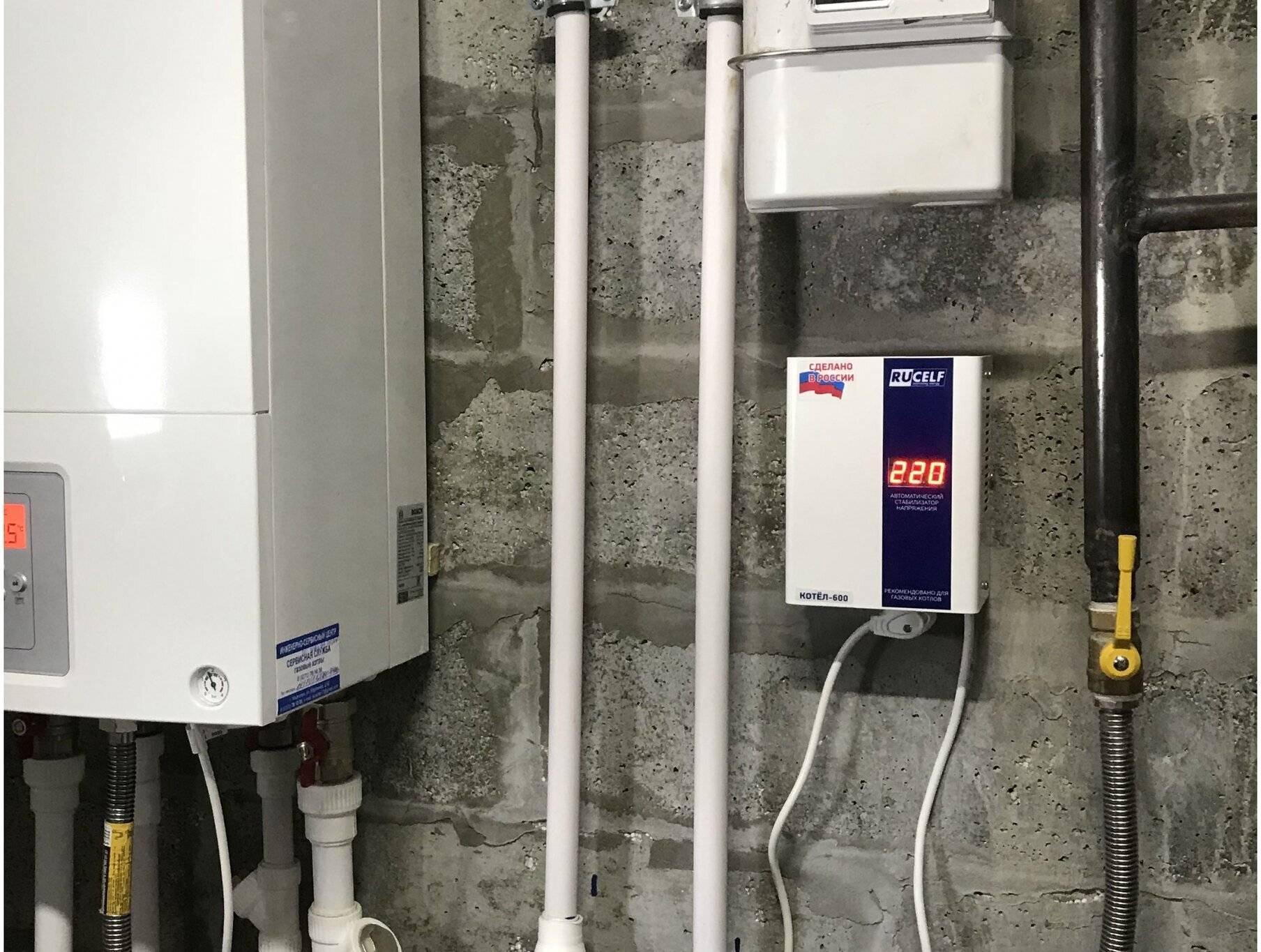

Технология монтажа и подключения

Место, в котором предполагается установить стабилизатор, должно соответствовать ряду требований:

1. Влажность должна быть в пределах 40% — 60%: как любое электрооборудование, стабилизатор следует устанавливать в сухом помещении. Большинство помещений частного дома обычно этому критерию удовлетворяют, избыток влажности может наблюдаться лишь в подвалах и санузлах.
2. Рядом с устройством присутствия химических реагентов, а также опасных веществ — горючих и легковоспламеняющихся — не допускается. Подобные составы хранятся обычно в домашних мастерских и гаражах, поэтому здесь стабилизатор лучше не устанавливать.
3. В помещении должен соблюдаться нормальный температурный режим. Зимой в нем должно работать отопление, в то же время летом оно не должно сильно нагреваться. Перегреву в летний период особенно подвержены чердаки, поэтому установку стабилизатора в этом помещении производить не следует.
4. Никакие посторонние элементы не должны препятствовать конвективному движению воздуха. Отвод тепла от работающего стабилизатора осуществляется за счет естественного стремления теплого воздуха подниматься вверх. Если расположить прибор в шкафу или нише, конвекция будет нарушена и стабилизатор перегреется.

Подключение прибора каких-либо сложных операций не предполагает: достаточно воткнуть шнур питания газового котла в розетку на стабилизаторе, а затем шнур последнего – в розетку на стене.

Если вам приходится применять несколько стабилизаторов, в одну розетку их не включайте. При срабатывании любого из приборов будут возникать помехи, заставляющие переключаться другие стабилизаторы. Возникнет зацикленная цепная реакция, вследствие чего электроснабжение окажется нестабильным.

Как подобрать стабилизатор по характеристикам

Если неправильно подобрать стабилизатор для котла, то он слишком быстро выйдет из строя или будет создавать неудобства во время работы. Такой исход нежелателен. Поэтому перед покупкой прибора обязательно следует ознакомиться с его техническими характеристиками и дополнительным функционалом.

Электрическая мощность

Мощность стабилизирующего устройства определяется исходя из того, сколько ватт потребляет газовый котел. В данном случае основной потребитель электроэнергии — циркуляционный насос. Он прокачивает по системе отопления нагретую газом воду. Обычно насосы котлов потребляют не более 100-180 Вт.

Стабилизатор напряжения следует приобретать с запасом по мощности в 25-30 %. Если отопительный котел потребляет 100 Вт электричества, для его работы необходим стабилизатор минимум на 125-130 Вт. Найти в продаже именно такой прибор не получится. Поэтому придется взять стабилизатор с максимально близкими характеристиками. Например, 150, 200 или 300 Вт. Для большинства газовых котлов с одним циркуляционным насосом нужен стабилизатор мощностью 400 Вт. Можно и больше, но смысла в этом нет, так как придется доплатить за лишние ватты.

Устройство BAXI Energy 400 для котельного оборудования мощностью 400 Вт

Диапазон входных напряжений

Сетевое напряжение в черте города держится в пределах нормы и составляет 210-240 В. В сельской местности и населенных пунктах, удаленных от подстанций, оно способно варьироваться в широком пределе.

Поэтому при покупке стабилизатора важно обратить внимание на его диапазон входных напряжений. Модели, которые способны работать при экстремально низких значениях вольтажа, стоят дороже. Но они более живучие и обеспечат бесперебойное функционирование газового электрокотла даже при 140-160 В входного напряжения

Но они более живучие и обеспечат бесперебойное функционирование газового электрокотла даже при 140-160 В входного напряжения.

Узнать, на какой вольтаж рассчитан тот или иной прибор, можно у продавца. Также перед покупкой не помешает поискать описание на устройство в интернете. Лучше всего смотреть диапазон входных напряжений в руководстве по эксплуатации.

Входной ток и вольт-амперные характеристики

Под вольт-амперными характеристиками подразумевается связь между входными и выходными токами и напряжениями прибора. Здесь применим закон сохранения энергии. Если в стабилизатор входит 200 Вт электрической мощности, то и выходить из него будет около 200 Вт (без учета КПД).

Эти превышения необходимо учитывать как при выборе стабилизирующего аппарата, так и при приобретении питающих кабелей и автоматических выключателей для защиты.

Таблица подбора сечения питающего кабеля

С выходными параметрами проще. Напряжение остается в заданном диапазоне. А значит и ток держится в стабильном состоянии. Разве что в момент запуска циркуляционного насоса он способен принимать в несколько раз большие значения, чем при обычной работе.

Защиты и функция перезапуска

При критически низких значениях входного напряжения стабилизатор не сможет поднять выходное до требуемого уровня. Работа в таких режимах вредна и для стабилизирующего устройства, и для газового котла, который оно питает.

Поэтому в хороших моделях предусмотрена функция отключения прибора при слишком низком входном напряжении. После того как этот параметр примет приемлемое значение, устройство автоматически запустится и продолжит работу в штатном режиме.

Крепление и конструктивные элементы

Различные модели стабилизаторов сильно отличаются по внешнему виду и конструктивному исполнению. С точки зрения монтажа, бывают следующие типы:

• с креплением в вентилируемый электрический шкаф;
• настенный;
• переносной (ставятся на стол или полку);
• универсальные модели.

Отличия имеются и в способах указания входного и выходного напряжения:

• с цифровым вольтметром на семисегментных индикаторах;
• со стрелочным прибором;
• с жидкокристаллическим экраном.

А если рассматривать органы настройки и управления:

• с вращающимися регуляторами;
• с кнопками.

Прочий функционал стабилизатора напряжения

Некоторые модели стабилизаторов напряжения оснащаются защитой от перегрева. Она необходима, чтобы устройство не вышло из строя под действием слишком высокой температуры. Датчики нагрева устанавливаются на силовые трансформаторы, транзисторы или симисторы устройства. Как правило, это самые горячие места, по которым и судят об общем температурном состоянии.

Помимо этого, устройство стабилизации может оснащаться защитой от перегрузок и токов короткого замыкания. Чаще всего это обыкновенный автоматический выключатель, встроенный в корпус.

Наличие защиты и функции перезапуска

Большинство стабилизаторов оснащены системой защиты. Основное предназначение системы – это отключение оборудования при возникновении нестандартных ситуаций. Это могут быть сильные перепады напряжения на входе или перегрев устройства.

Система перезапуска является продолжением системы защиты. После срабатывания защиты и отключения оборудования, система перезапуска отслеживает параметры стабилизатора и при возвращении стабильного состояния осуществляет перезапуск устройства.

При отсутствии автоматического перезапуска придется запускать оборудование вручную. Если владельцы дома отсутствуют, отключение устройства, а в дальнейшем и котла может стать причиной разморозки отопительной системы.

Критерии выбора

Чтобы стабилизатор действительно защищал от сбоев в работе газокотельного оборудования, к выбору модели следует подходить с учетом следующих критериев:

Количество фаз

Зачастую бытовые газовые котлы подключаются к 1 фазе, но не исключены случаи применения 3-х-фазных моделей. В последнем случае возможны 2 варианта:

1. Установка 3-х-фазного стабилизатора.
2. Монтаж 3-х 1-фазных приборов на каждую фазу отдельно.

Как правило, последний способ более выгоден по затратам, чем первый.

Мощность

Главное правило при подборе стабилизатора заключается в том, чтобы его мощность была чуть выше аналогичного показателя питаемого от него оборудования. К расчетной величине обычно прибавляется запас в 30%. Необходимо это на случай резких колебаний напряжения внешней сети.

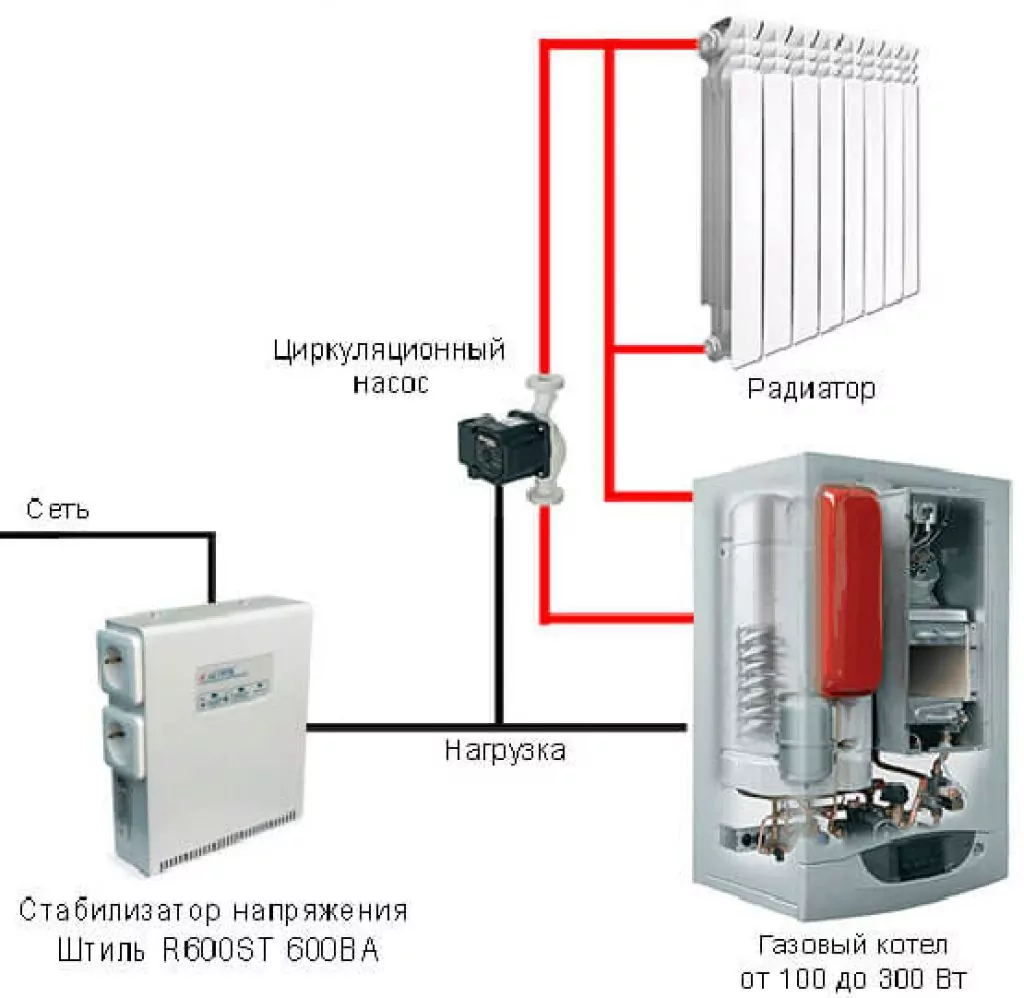

Пример расчета мощности выглядит так:

1. Есть котел на 150 Вт с насосом 50 Вт.
2. Чтобы подсчитать требуемую мощность, нужно сложить их величины и умножить на поправочный коэффициент, то есть добавить 30%.
3. Однако следует учесть пусковой ток насоса – поэтому значение его мощности берется 3-х-кратным.
4. Формула – (150 + 50 × 3) × 1,3 = 390 Вт.

Мощность стабилизатора напряжения определяется типом и мощностью подключаемого оборудования в системе отопленияИсточник tildacdn.com

При меньшем значении мощности, чем необходимо, котел может вообще не запуститься, либо сам стабилизатор будет постоянно перегружен и прослужит не долго. Большее значение преимуществ не даст, а только приведет к перерасходу средств.

Скорость срабатывания

Быстродействие характеризуется двумя параметрами:

1. Временем, затрачиваемым прибором на приведение тока в норму при скачке. Определяется, как вольт/сек.
2. Быстротой, с которой устройство реагирует на событие. Измеряется в миллисекундах.

Чем быстрее устройство будет срабатывать и чем меньше времени затрачивать на выравнивание характеристик тока, тем ниже риск вероятности негативного влияния на котел и его компоненты. В большинстве случаев достаточно моделей со скоростью 10 мс.

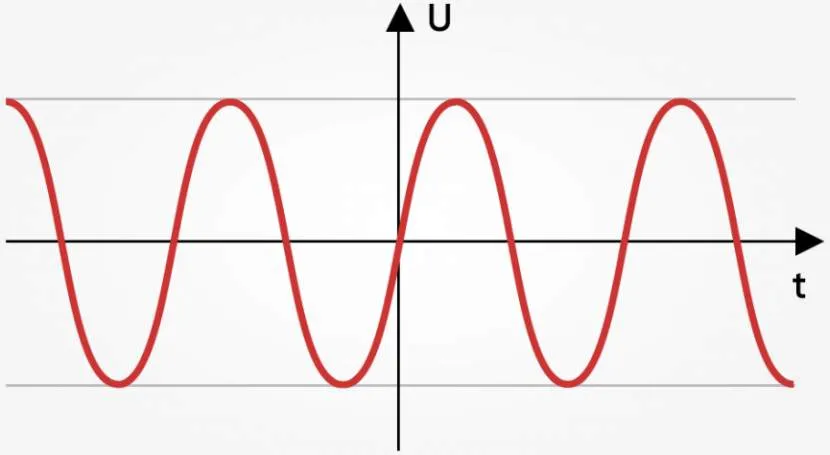

Соответствие идеальной синусоиде

Важнейшая функция стабилизатора – приведение колебаний переменного тока к идеальной синусоиде. В лучшем случае прибор должен не только обеспечивать чистоту формы, но и при необходимости корректировать ее.

Этого требует современная, хотя и точная, но чувствительная электроника отопительных агрегатов. Иначе установка будет выдавать ошибки и периодически отключаться.

На выходе стабилизатор напряжения должен выдавать идеальную синусоидуИсточник shtyl.ru

Степень точности стабилизации

Характеристика показывает погрешность стабилизации параметров тока в процентах. Для газокотельного оборудования допускается применять модели с величиной до 10 % отклонений от нормы.

Однако в идеале лучше выбирать модели с как можно меньшей погрешностью. Так как чем она больше, тем выше вероятность возникновения сбоев в работе котельной электроники.

Пределы допустимого тока на входе

Параметр определяет разбег значений напряжения внешней сети, который стабилизатор способен обработать. Например, для номинала 220 В это может быть диапазон от 140 до 260 вольт.

При этом если в сети произойдет скачек, выходящий за установленные рамки, стабилизатор прервет питание. Поэтому лучше подбирать модели с максимально возможным разбросом минимального и максимального значения потенциала.

Чем сильнее скачки напряжения в сети, тем большим диапазоном рабочего напряжения должен обладать стабилизатор для котлаИсточник ytimg.com

Насколько сильно падает входное напряжение

Для работы требуется от 140 до 260 В на входе. Если присутствует больший диапазон, то устройство может аварийно отключиться.

Тут существует важный момент. При критической перегрузке оборудование может выйти из строя. И это можно считать удачей. Вам придется только заменить стабилизатор. Но если нет защиты, то высокое напряжение может достигнуть газового котла и вывести из строя оборудование.

При недостаточном напряжении в сети может произойти снижение мощности стабилизатора. Многие производители не указывают в инструкции такую возможность. Иногда при сильной просадке напряжения может потеряться до 50% от номинальной мощности.

Типы стабилизаторов

Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:

1. Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.

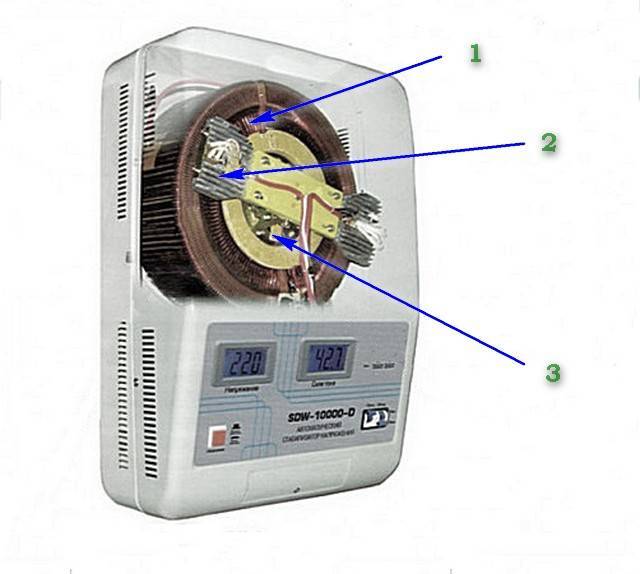

2. Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
3. Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
2. Диапазон выходного напряжения прибора.
3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

1. Эстетичный внешний вид.
2. Маленькие размеры и достаточная мощность.
3. Возможность настенного или напольного размещения.
4. Простота и надежность.
5. Бесшумность в работе и надежный тепловой режим работы.
6. Электронное исполнение.
7. Цена стабилизатора должна оправдывать его технические характеристики.

Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

Производители электронных и механических стабилизаторов

Популярные модели стабилизаторов зарубежного и отечественного производства:

Характеристики \ Модель	СНАП-500	VEGA-50-25	РЕСАНТА АСН-2000	Shteel-1000
Стабилизатор	Механический	Электронный
Мощность	500 Вт	500 Вт	2000 Вт	1000 Вт
Скорость регулировки, сек	1,0	0,3	0,5-0,7	0,2
Входное напряжение	150-250 В	172-288 В	140-260 В	132-260 В
Точность напряжения на выходе стабилизатора, %	1	0,5	1,5	2,5
Защита	Нет	Есть	Есть	Есть
Рабочая температура	-5/+40°С	-25/+45°С	0/+45°С	+5/+40°С
Срок эксплуатации	1-3 года	7-15 лет	5-10 лет	10-20 лет
Габариты	175x190x140 мм	275x425x260 мм	100x183x240 мм	240x170x120 мм
Масса	4 кг	16 кг	4,2 кг	6 кг
Гарантийный срок обслуживания	1 год	5 лет	2 года	5 лет
Производитель	КНР	Италия	Россия	Украина
Стоимость	30 $	600 $	700 $	140 $

Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.

Стабилизатор: использовать или нет

Часто хозяева жилья с установленным газовым оборудованием не в полной мере осознают, зачем нужен стабилизатор напряжения для газового котла. Основными аргументами выступает якобы полная защищенность и надежность современных приборов, стабильная работа энергетических систем. В связи с этим покупка стабилизатора относится ими к необоснованным затратам.

Однако подобные утверждения обоснованы лишь частично. В любом случае для тонкой электроники блоков управления и настроек требуется стабильное напряжение, а вместе с тем, не существует полной гарантии и страховки от существенных перепадов напряжения. Довольно часто происходит превышение допустимых пределов, вызывающее выход из строя дорогостоящего оборудования. Какие же доводы можно привести в пользу стабилизаторов напряжения:

• Количество бытовой техники и оборудования постоянно увеличивается, а трансформаторные подстанции и ЛЭП не справляются с возрастающими нагрузками. В результате, в часы пик наблюдаются скачки или, наоборот, просадка напряжения.
• В загородных поселках и в сельской местности состояние электрических сетей всегда было далеко от нормативного. Освещение начинает моргать при включении мощного электродвигателя или сварочного трансформатора. В некоторых районах обстановка еще более ухудшается в связи с массовым строительством загородных домов.
• Следует учитывать негативное влияние неблагоприятных погодных условий – ураганных ветров, ливней, обильных снегопадов, способных повредить провода линий электропередачи. В результате, могут возникнуть перекосы фаз, потенциально опасные для любого электрооборудования.
• Аварийные ситуации нередко возникают под влиянием так называемого человеческого фактора. Ошибочные действия, совершаемые в общих электрических щитках, могут привести к резким скачкам напряжения и полному выходу из строя электронных схем.

Все этих неприятностей поможет избежать стабилизатор напряжения для котла, подключаемый на входе электрического питания газового оборудования. Данные устройства выбираются в соответствии с техническими характеристиками оборудования и конкретными условиями эксплуатации.

Критерии выбора

Параметры сети

Напряжение в сети не всегда составляет ровно 220 вольт. Часто оно колеблется, бывает то меньше, то больше. На большинстве техники это не сказывается, но для чувствительных приборов, таких как котлы, необходима точная регулировка входящего напряжения. В среднем колебания в сети составляют около 5% от основного показателя, но могут повышаться и до 10%. В таком случае необходим соответствующий стабилизатор – для стабильных сетей достаточно точности прибора равной 10%, а вот для тех мест где колебания более ощутимы подойдут только 1% стабилизаторы.

Величины нагрузки

Поскольку большинство котлов – однофазные, их производители указывают суженный диапазон напряжения: от 210 до 230 вольт. Для такого устройства достаточно отклонения напряжения всего в 10%, что бы оно вышло из строя. Поэтому, стоит подобрать такой тип изделия, который подойдет именно под вашу сеть.

Быстродействие

Чем выше этот параметр стабилизатора, тем он лучше. Быстродействие отвечает за скорость реакции прибора на падение напряжения и соответственно на то, останется котел исправным, или же будет нуждаться в ремонте или замене.

Рабочий диапазон

В вопросе диапазона напряжений, лучший вариант стабилизатора тот, который покрывает наибольшее их количество. В таком случае вы не прогадаете с выбором, а котел останется в рабочем состоянии, не зависимо от того, при каких условиях он будет работать.

Количество ступеней

Для стабилизаторов в которых отсутствуют механические элементы количество ступеней является решающим фактором, который влияет на их точность и быстродействие. Чем больше количество ступеней в приборе, тем больше его надежность и шире сфера применения.

Способ установки

Стабилизаторы могут быть установлены на пол или смонтированы на стену. Последний вариант более приемлем, поскольку плоский прибор на стене намного удобней и эргономичней, чем напольный вариант, который занимает больше пространства.

Допустимая температура

Допустимая температура, при которой допустимо использование большинства стабилизаторов – от +5 до +40 градусов Цельсия. Это минимальное и максимальное допустимые значения. Эксплуатация в других условиях возможна только при исполнении прибора в защитном кожухе.

Системы защиты

Стабилизатор должен быть оснащен системой защиты от перегрузки. Дело в том, что при длительной работе с пониженным напряжением, меньшим чем 170 вольт, он может попросту перегореть. Поэтому, для избегания подобных поломок он должен самостоятельно выключаться в случае предельной нагрузки.

Расчет мощности необходимого устройства

В среднем, мощность газового котла составляет 100-200 ватт. Но эта величина может колебаться, в зависимости от марки и типа котла, поэтому для того, чтобы выбрать правильный стабилизатор ее необходимо уточнить по паспорту агрегата.
