Как штробить стены под электропроводку: технология для непрофессионала

Законодательная база

Согласно ст. 7.21 КоАП РФ, штробление несущих конструкций квалифицируется как незаконная перепланировка. Жилищная инспекция принудит нарушителя сделать следующее:

1. Заплатить штраф в размере 2,5 тыс. руб.
2. Восстановить прочность поврежденных конструкций (п. 3 ст. 29 ЖК РФ).

Чтобы выполнить второе требование, мало заложить штрабу раствором. От этого несущая способность конструкции не восстановится. Потребуется принять специальные меры в соответствии с проектом усиления. Разрабатывать его имеет право только автор данного здания — это записано в законе. За такую услугу могут попросить до 800 тыс. руб.

Нормы и ограничения

Для горизонтального штробления в перегородках СНиП 3.05.06-85 устанавливает следующие максимально допустимые параметры (мм):

1. Глубину — 25.
2. Ширину — 20.
3. Длину — 3000 (суммарная).

Вертикальные борозды делают без ограничений.

Минимальные расстояния от штраб до конструктивных элементов (см):

1. Плиты перекрытия (для горизонтальных каналов) — 15.
2. Края проема (для вертикальных) — 10.
3. Газопровода (для любых) — 40.

Устройство штраб по диагонали запрещено. Их делают параллельными углам здания.

Как штробить в панельном доме бетонную стенку

При выборе способа штробления определитесь с объемом работ и финансовыми возможностями. Для удобства приведем краткие инструкции для разных инструментов.

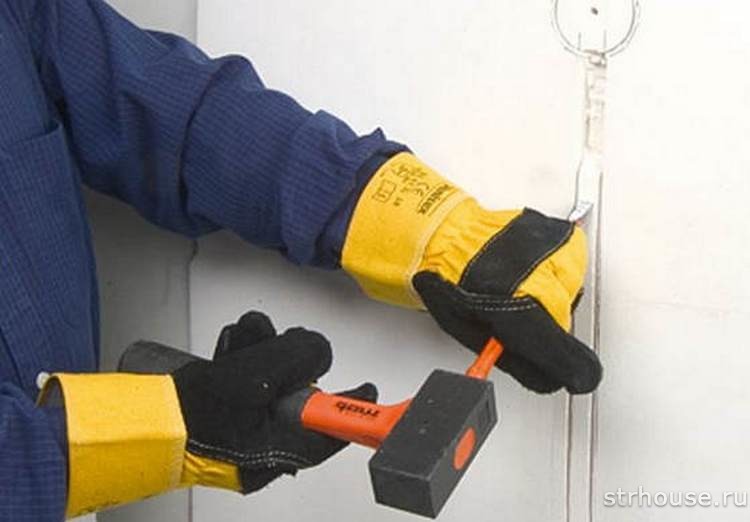

Молоток и зубило

Применение этих девайсов оправдано в случае, когда вам необходимо сделать небольшую штробу (до 60 — 100 см).

Алгоритм действий имеет следующий вид:

1. Выполните небольшие углубления по бокам штробы.
2. Поместите зубило вдоль проема и бейте по нему так, чтобы оно углублялось внутрь.
3. Уберите верхнюю часть по отмеченной полосе.
4. Углубите канавку до нужного уровня в 25 мм.
5. Очистите сделанные углубления от пыли и нанесите грунтовку.
6. После высыхания грунтовки уложите проводку и залепите ее гипсовым составом или штукатуркой, а после заделайте шпаклевкой.

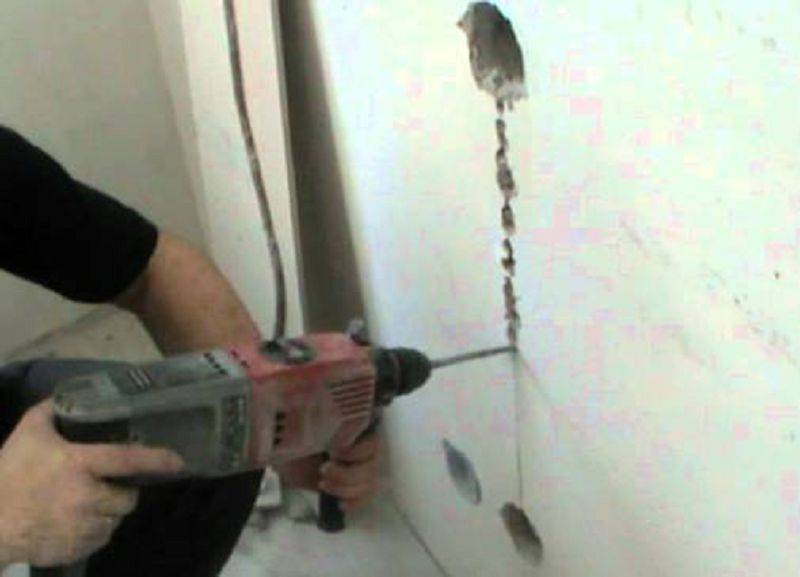

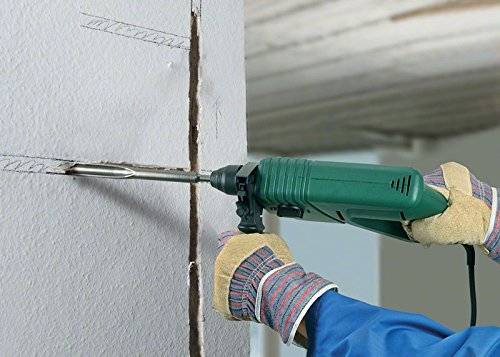

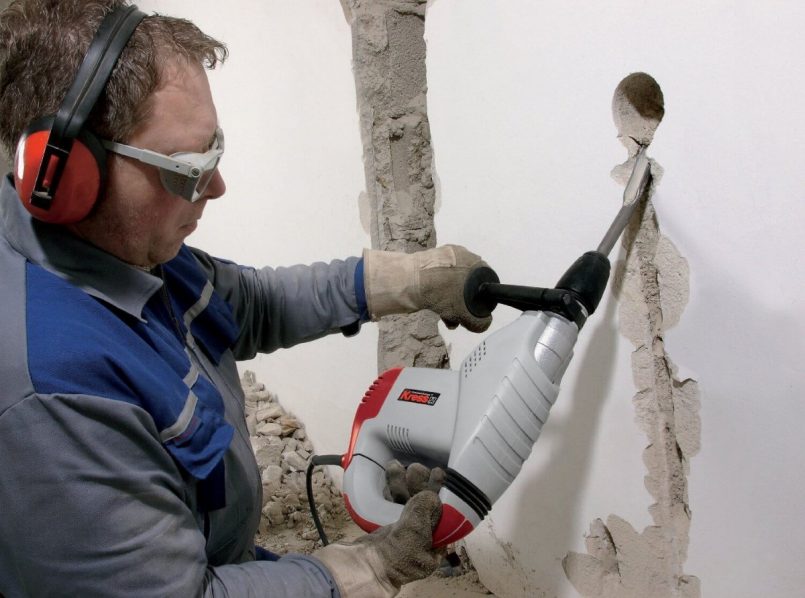

Перфоратор

Более привлекательно с позиции эффективности выглядит перфоратор. В случае его применения от зубила и молотка можно отказаться.

Ударная дрель позволяет штробить в самых разных поверхностях, а для решения задачи потребуется небольшой бур и лопатка.

Инструкция:

1. Выполните отверстия на 25 мм глубиной. Постарайтесь, чтобы между ними было расстояние в 10 мм.
2. С применением лопатки объедините все сделанные ранее углубления.
3. Пройдитесь по штробе несколько раз для очистки проема (при необходимости).

Применение перфоратора — оптимальное решение, когда необходимо штробить сравнительно небольшой участок.

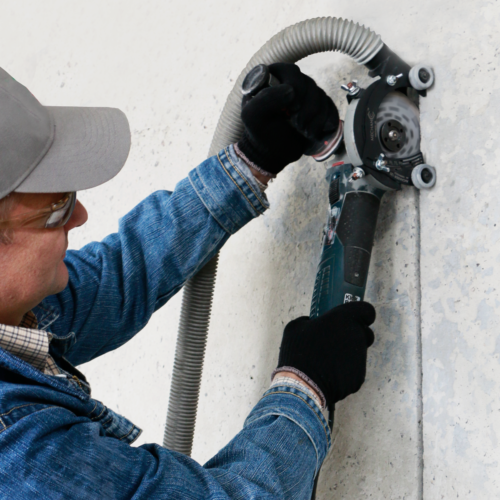

Болгарка

Для получения ровной штробы и ускорения процесса рекомендуется применение угловой шлифмашинки. Она справиться с любой поверхностью, в том числе бетонной стеной.

Алгоритм действий такой:

1. Запаситесь алмазным диском, ведь с другим ничего не выйдет, а также распоротом и защитными очками.
2. Выполните пару надпилов по всей продолжительности штробы. Следите за тем, чтобы линии были параллельными. Оптимальные показатели составляют от 20 до 25 мм ширины/глубины.
3. Уберите центр с применением зубила и молотка. Если под рукой имеется ударная дрель, задействуйте ее.

Если все сделать правильно, итоговое углубление под проводку будет выглядеть почти идеально. С пылью, как отмечалось выше, легко справиться с применением пылесоса или увлажнения стены.

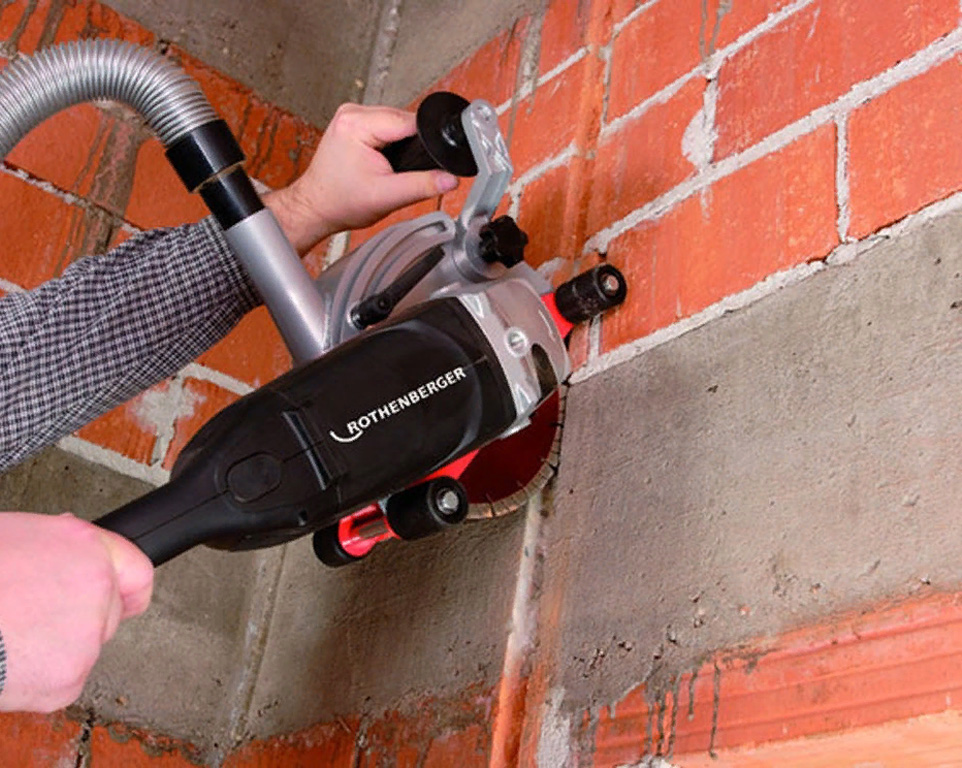

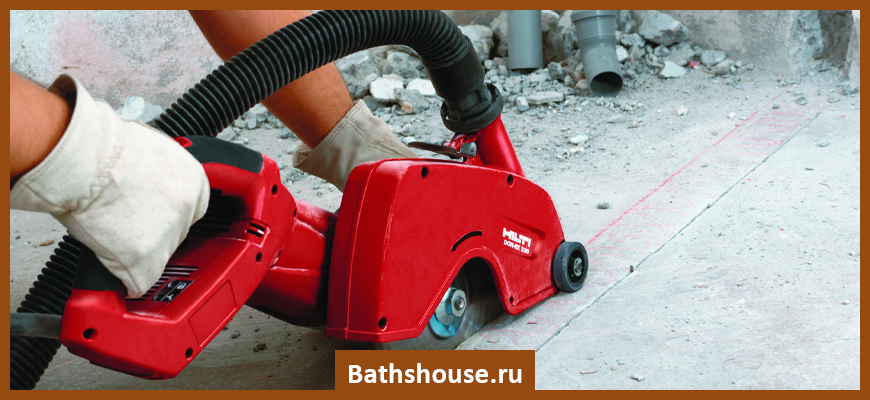

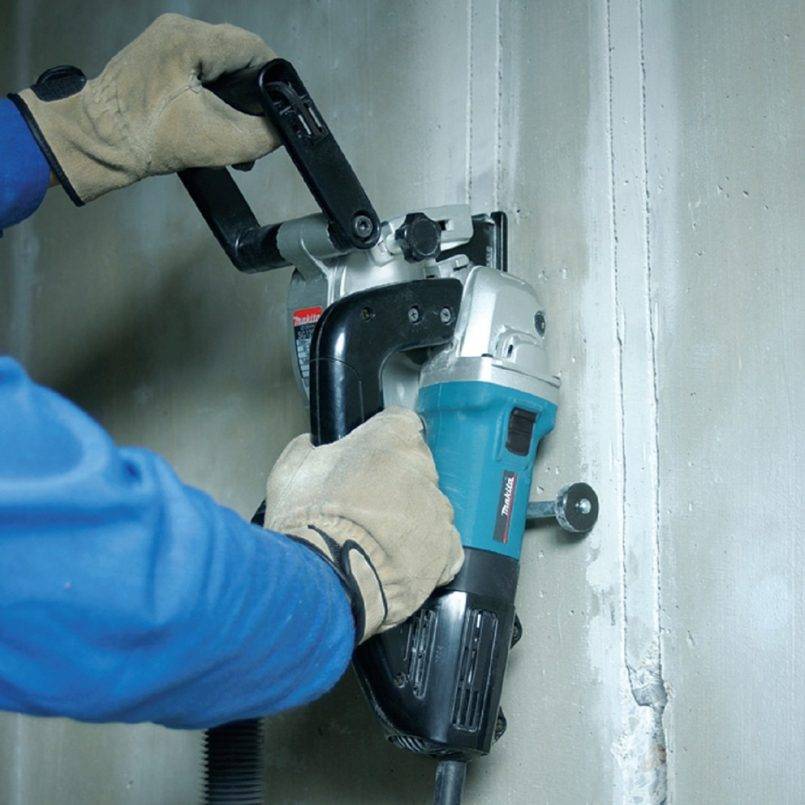

Штроборез

Применение штробореза — лучшее решение для выполнения работ любой сложности.

Устройство состоит из следующих элементов:

1. Мощный двигатель, надежно защищенный от перегрузок.
2. Кожух с возможностью регулировки положения.
3. Дополнительная ручка.
4. Нескользящие ролики.
5. Визирная метка.
6. Режущие диски.
7. Боковая ручка и т. д.

Процесс проходит следующим образом:

1. Сделайте отметку, где вы будете штробить (нанесите линию карандашом).
2. Закрепите два алмазных круга.
3. Отрегулируйте положение кожуха.
4. Пройдитесь по участку, где должны находиться провода.
5. Подчистите остатки перфоратором или зубилом.

Применение штробореза гарантирует максимальную скорость решения задачи. Единственным минусом является высокая цена оборудования.

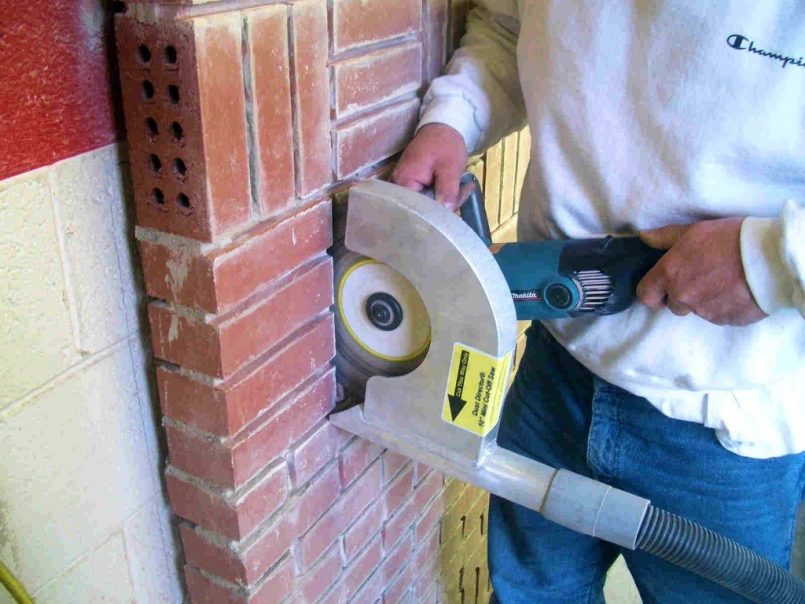

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Штрабы в кирпиче делать проще.

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – не более 2.5 сантиметров.
• Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Существенные различия панельных домов

Здания этого типа собирают из крупных железобетонных блоков — панелей. На этапе производства в них отливают каналы для скрытой прокладки проводки.

Существует несколько разновидностей таких построек, 2 из них получили наибольшее распространение. Главное отличие — конструктивная схема.

Серия 1-464

Конструктивная схема объекта — перекрестно-стеновая. Это значит, что почти все внутренние стены являются несущими. Перегородки отделяют только санузел (2 шт.).

Эту серию узнают по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые квартирные.

Серия 1-335

Конструктивная схема — полукаркасная и каркасная (поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные являются перегородками.

Признаки этой серии — удлиненные окна на лестничной площадке и торцевые стены без балконов.

Советы профессионалов

Для прокладки проводки своими руками, следует прислушаться к советам профессионалов:

• Не стоит прокладывать проводку в плитах перекрытия, в несущих стенах и в швах расположенных горизонтально.
• При планировании проводки, следует помнить, что штробы должны быть расположены строго горизонтально или вертикально. Перед началом работ нужно разметить на стене места проводки при помощи уровня или отвеса.
• При горизонтальном штроблении нужно отступить от плиты перекрытия не меньше 15 сантиметров.
• Если конструкция от 8 см, штроба прокрадывается по самому короткому пути.
• Нельзя прокладывать проводку в углу, близко к оконным проемам и дверьми. Расстояние, которое следует отступить, приравнивается к 10 см.
• Если помещение уже было в эксплуатации, следует проверять стены на наличие кабеля под напряжением. Это можно проверить при помощи специальных искателей.

Какой бы способ для штробления стен под проводку не был бы выбран, нужно помнить, что связанные с этим работы выполняются в самом начале ремонта помещения. Высокий уровень пыли во время прокладки проводки очень опасен для организма человека.

Инструменты для прокладки штроб

Молоток

Молоток и стамеску можно смело отнести к классическим инструментам. Но их можно использовать для работ не на каждой поверхности. Рыхлая и мягкая поверхность стен будет в самый раз, а вот использовать эти инструменты для штробления бетонной или кирпичной поверхности крайне сложно и трудоемко.

К недостаткам таких инструментов можно отнести высокие затраты труда, рабочего времени. В окончательном результате штроба получается не ровная и разной глубины, что усложняет прокладку кабелей.

Перфоратор

Перфоратор, оснащенный специальной насадкой способен проложить штробы в стене любой плотности, будь то бетон или кирпич.

Болгарка

Штробление стен болгаркой с алмазным диском, является более удачным вариантом. Она прокладывает штробу высокого качества за короткий промежуток времени. Это продуктивный и довольно простой вид работ, но все же недостатки есть. Во время работы, болгарка вырабатывает огромное количество пыли, которая очень вредна для человека.

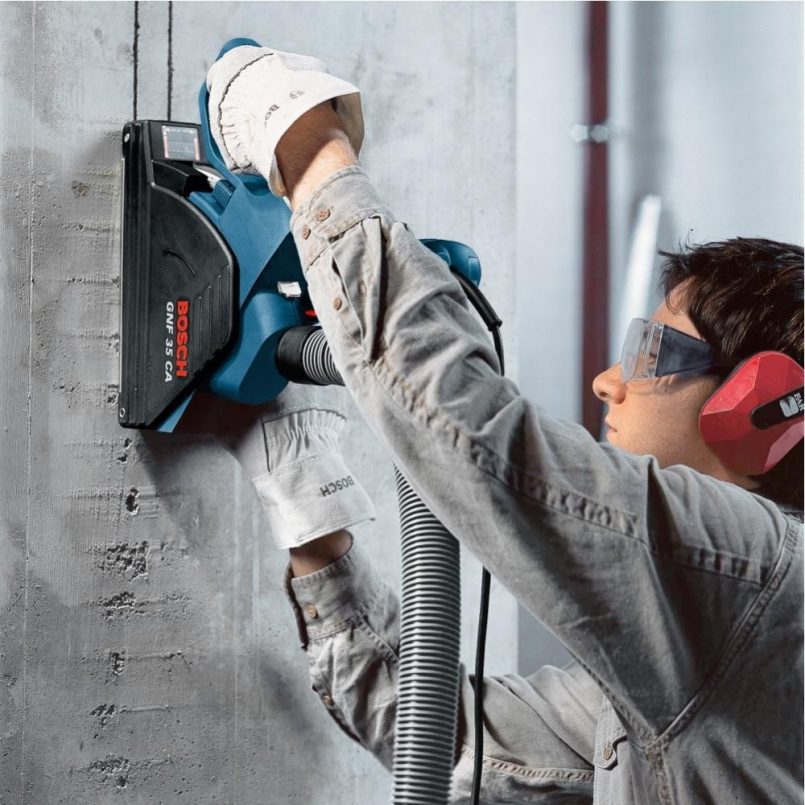

Штроборез

Самым наилучшим вариантом для прокладки штроб под проводку, по праву считается штроборез. Он комплектуется сменными дисками и устройством для улавливания пыли. Единственным его недостатком, является высокая цена.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Штробление дрелью и зубилом

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

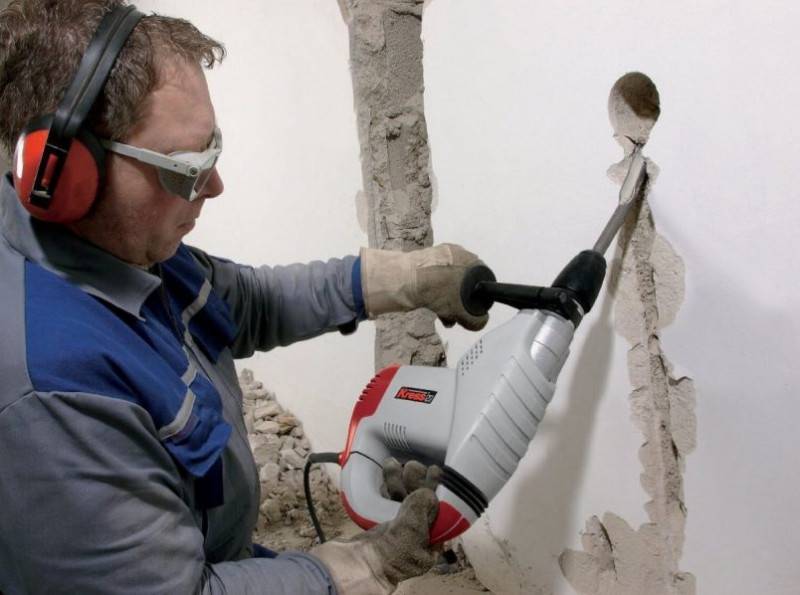

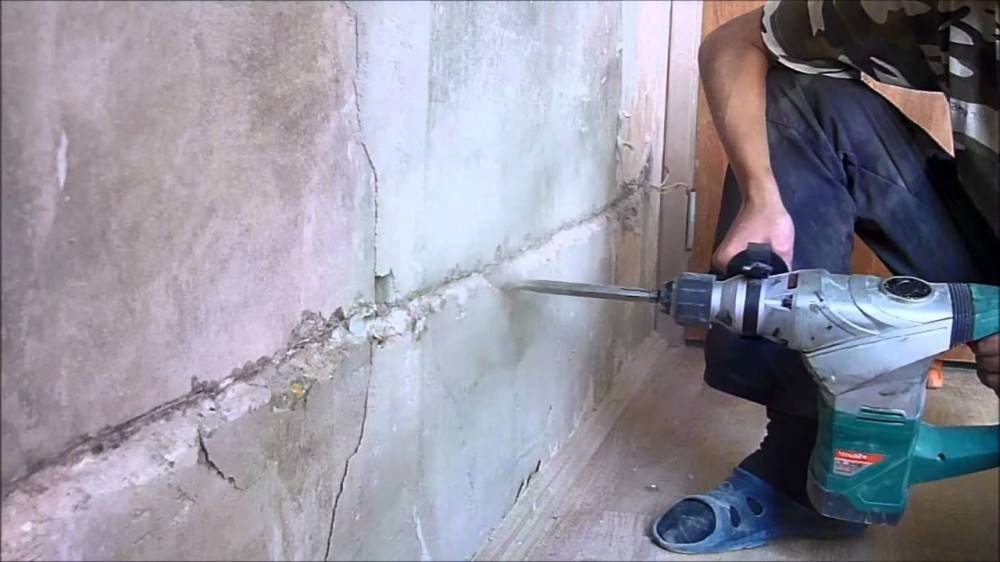

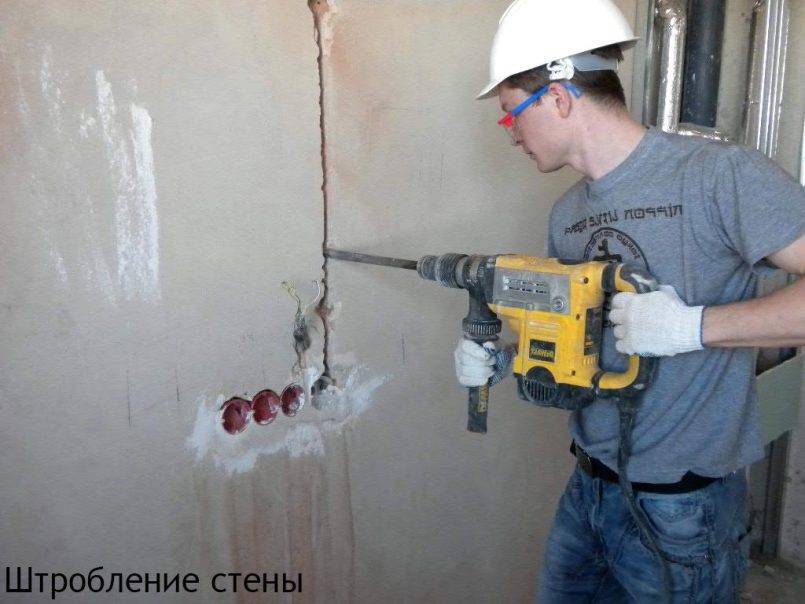

Штробление стен перфоратором

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
4. Заложить провода в электротехнических плинтусах.
5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

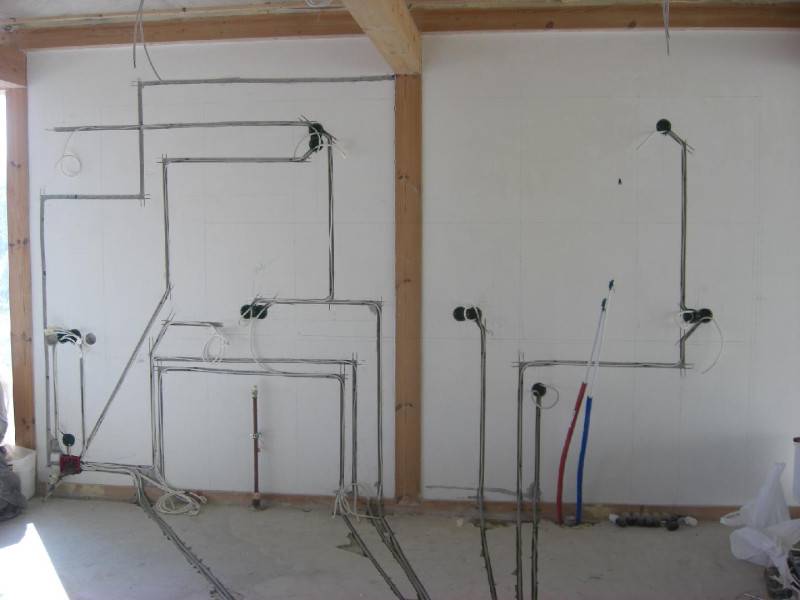

Разметка поверхности под проводку

Штробовка стен проводится в соответствии с разработанной схемой электропроводки. Если предусмотрена перепланировка помещений с прокладкой новой проводки, проводится проверка уже имеющихся проводов по маршруту штробления.

Для этого используется специальный детектор для обнаружения проводки. Разметка поверхности стен выполняется следующим образом:

1. На поверхности наносится маршрут прокладки силовых кабелей в виде горизонтальных и вертикальных линий с использованием строительного уровня.
2. Определяется местоположение электрофурнитуры: выключателей, розеток, диммеров, терморегуляторов.
3. Дверной проем занавешивается чистой ветошью или пленкой, что предотвращает проникновение пыли в другие помещения.

Методы резки, штробления бетона

Скрытая проводка в квартире или частном доме считается оптимальным вариантом. Но при ее монтаже приходится резать бетон, из которого в квартире сделаны стены, а это очень прочный материал. На данный момент сделать это можно двумя способами:

1. С использованием мокрой резки, которую выполняют под непрерывной водяной струей, предотвращающей образование пыли и охлаждающей режущий инструмент. Один из вариантов обеспечения непрерывной подачи воды — закрепить на стене шланг, чтобы постоянно смачивать диск. Если поблизости нет водопровода, можно приспособить пластиковую бутылку, проделав несколько отверстий в крышке. Необходимо смачивать одновременно диск и место разреза. При этом нельзя допускать, чтобы вода попала в инструмент.
2. Сухой резкой, предполагающей использование в рабочем процессе пылесоса. При его отсутствии приходится выполнять сухую резку с короткими перерывами, давая пыли возможность осесть. Пылевая завеса осложняет работу. Впрочем, перерывы требуются и при использовании пылесоса, чтобы дать инструменту немного остыть. Быстрый нагрев диска не позволяет резать бетон глубоко.
   При каждом способе резки бетон применяются разные алмазные диски. Выбирая диск надо иметь в виду, что алмазным отрезным кругом сухорезом можно выполнять и резку с водой. Алмазным дискам, предназначенным для влажного реза, требуется водное охлаждение, поэтому их нельзя использовать, когда режешь на сухую.

Можно ли штробить стены и потолок

Федеральные и региональные нормы запрещают бить штрабы в несущих конструкциях. Ослабление сечения приводит к потере прочности, в результате чего здание или его часть может обрушиться. Для прокладки кабеля по потолку необходимо искать другой способ. В штроблении ригелей нет смысла: их закрывают декоративными накладками, за которыми удобно размещать провода.

В СНиП 3.05.06-85 имеется оговорка, разрешающая выполнять борозды в несущих конструкциях в случае согласования с автором проекта. В реальности это практически невозможно сделать.

Устройство борозд в перегородках разрешено.

Штроба, подготовительные работы

На первоначальном этапе следует уточнить план прохождения электропроводки, кабелей, трубо и газопроводов, маршруты всех слаботочных цепей, чтобы не повредить их. Прорезание борозд внутри стен связано с выделением большого количества пыли, которая потоками воздуха разносится по соседним комнатам, не только загрязняя все предметы, но и проникая внутрь мебели. Поэтому помещение, в котором будет выполняться штробление, необходимо изолировать от других комнат плотным закрытием дверей, окон, герметизацией щелей мокрыми тканями. Если мебель некуда вынести, то ее обязательно закрывают полиэтиленовыми пленками, специально выпускаемыми для этих целей.

Практика показала, что закрытие такой пленкой предметов даже в соседних комнатах значительно экономит силы хозяев после окончания пыльных работ. Для уменьшения разлетающейся пыли при обработке стен их сбрызгивают водой из распылителей и применяют бытовые пылесосы. Однако эффективно отводят пыль только их мощные модели, предназначенные для строительных работ.

На подготовительном этапе стоит позаботиться о защитных инструментах и приспособлениях электрика: пыленепроницаемых очках, респираторе, рабочих перчатках, одежде и обуви.

Особенности работ с различными материалами

Перед началом работ следует определить тип материала стен, поскольку от него зависит то, какой метод штробления будет выбран. Каждый материал имеет свои особенности и нюансы, которые нужно учитывать при штроблении.

Бетон и кирпич

Чтобы проделать углубление в кирпиче, можно воспользоваться следующими инструментами:

• штроборез;
• перфоратор;
• болгарка.

Если кирпич покрыт штукатуркой, то процесс значительно усложнится. Работать придется ручным оборудованием.

Канавки в бетоне можно сделать любым инструментом, кроме молотка и зубило. Эксперты в строительной области уверяют, что лучшим выбором станет перфоратор, однако ровность штроб будет неидеальной.

Дерево и газобетон

Желая провести проводку в дереве, следует помнить, что работы подобного рода в таких строениях запрещены из соображений пожарной безопасности. Стоит задуматься о проведении наружной проводки, а затем прикрыть ее декоративными материалами.

Несущие стены

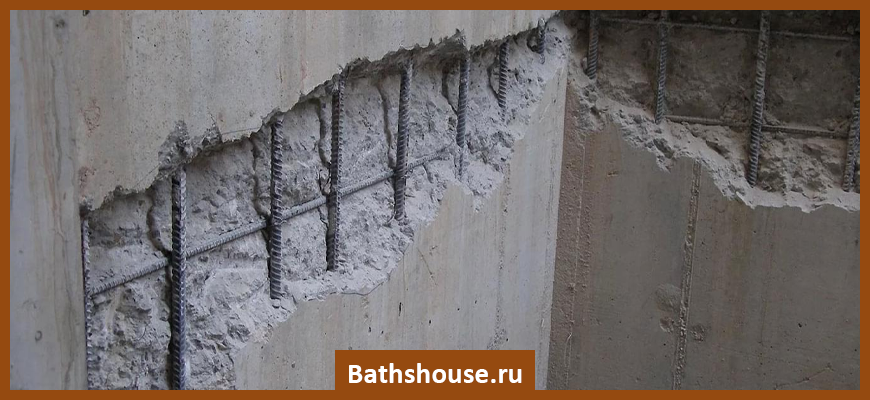

Несущие стены не должны иметь штроб, поскольку в них располагается арматура, отвечающая за надежность конструкции. Если нарушить это правило, то штробы могут повредить каркас, что приведет к созданию аварийной ситуации.

Поэтапный процесс штробления

В процессе ремонта, будь то новостройка или вторичка, розетки или выключатели всегда перемещаются по месту их нового расположения.

Поэтому штробление стен в панельном доме подразделяется на несколько этапов:

1. Предварительно подготовьте поверхность для пропила, начертив на ней линию вашей штробы.
2. Возьмите подготовленный инструмент и начинайте пилить по очерченным линиям.
3. На этом этапе вам потребуется бутылка с водой и помощник, который будет поливать на диск болгарки.
4. Движение болгаркой осуществляйте сверху вниз.
5. После завершения пропила, можно приступать к самому штроблению.
6. Выбив некоторую часть штробы, приступайте к пробитию отверстия.

Нормы и ограничения при штроблении стен под проводку

Не стоит брать инструмент в руки и дробить стену прежде, чем будут выполнены подготовительные процедуры. Убедитесь, что не переборщили с количеством розеток, выключателей и других точек. Наличие каждого устройства должно быть необходимым. Размещать десять розеток на одной стене «просто так» не имеет смысла. Нужно учесть материал изготовления стены и соответственно подобрать необходимый инструмент.

В СНиП 3.05.06-85 прописаны нормативные документы, которые важно учитывать при распределении кабеля по стенам. В идеале требуется основательно изучить их, чтобы впоследствии не заниматься повторным ремонтом

Основные пункты из правил:

1. Горизонтальное и вертикальное расположение штроб, отсутствие косых линий за малыми исключениями (например, на мансарде).
2. Максимально один поворот штробы, соединяющей две ближайшие точки, поскольку провод изгибается, что приводит к незначительному перегреву. Наличие двух и более мест перегрева приведет к возникновению опасной ситуации.
3. Максимальная ширина штробы составляет 30, глубина – 25-26 мм. Общая протяженность кабельной трассы, идущей через штробы, от распределительного бокса до той или иной точки должна быть не более 3 м.
4. Отступ от батареи и газовых труб – 400 мм (хотя мы рекомендуем увеличить его минимум до 500), двери – 100, потолка и пола – 10 мм.
5. Запрещается штробить внутренние несущие стены. Штроба максимальной глубины, указанной выше, не окажет негативного воздействия на внешнюю часть несущей стены, но для перегородок в квартире обязательно специальное разрешение. Особенно актуален этот вопрос для домов панельного типа. Особо осторожным нужно быть при штроблении стен на первом этаже жилого здания с двумя ярусами или более, поскольку помимо крыши стены держат и остальную часть конструкции.

1. Исключайте штробление в железобетонных конструкциях, что может привести к разрушению ее целостности и потере прочности. Если есть острая необходимость, то придется обойтись малыми канавками или воспользоваться кабель-каналами, расположенными на поверхности стены.
2. Делая штробы на потолке, рассчитайте кратчайший путь к осветительному прибору, и проложите его.
3. Запрещается штробить напольные перекрытия. Если требуется размещение проводки по полу, то лучшее решение – спрятать кабель в бетонной стяжке. С другой стороны, старайтесь избегать даже этого: представьте последствия, если перегорит кабель в полу.
4. Легче проштробить кирпичные стены, сложнее – бетонные. Отсюда и нужно отталкиваться при выборе инструмента.
5. Защищайте дыхательные пути специальной маской или респиратором.

Советы по штроблению стен под проводку

Есть несколько советов, чтобы работа прошла успешно и без проблем:

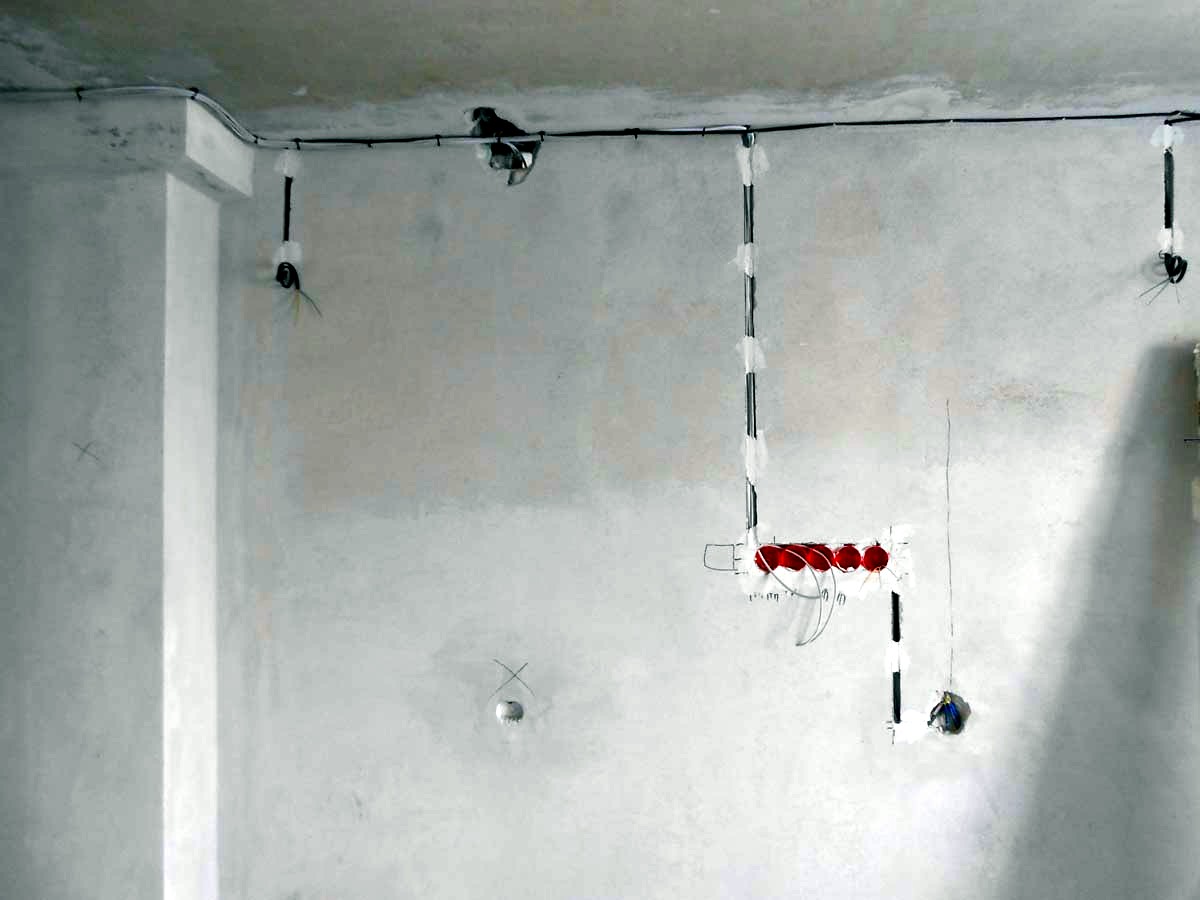

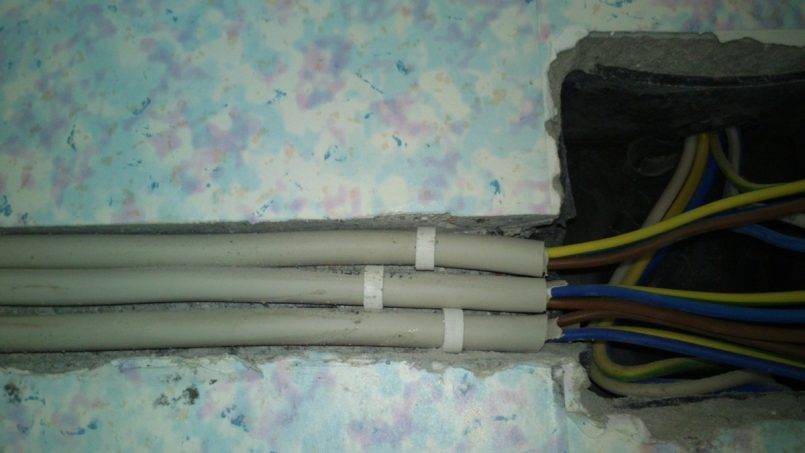

1. Когда штробы выдолблены, необходимо бережно уложить в них провода и заделать углубления. А потом уже приступать к отделке стен.
2. Выемку можно очистить от пыли и грязи веником или строительным пылесосом.
3. Внутренность штробы нужно покрыть одним слоем грунтовки с помощью простой кисточки. Дальнейшая работа выполняется после затвердевания вещества.
4. Перед тем как заделать штробу, ее следует смочить водой.
5. Заделывать выемку нужно штукатуркой либо строительной пеной.
6. В жилых помещениях почти всегда делают проводку скрытого типа, т. е. применяется способ укладки проводов с помощью штроб.

Выполняя работу самостоятельно, нужно хорошо подготовиться: найдите хороший инструмент, уточните, из чего сделаны стены, изучите инструкцию по укладке самих проводов. Не всегда можно штробить поверхности: например, когда стена покрыта гипсокартоном, это категорически запрещено. Только в случаях тщательной и внимательной подготовки все пройдет удачно, а проводка будет служить долго и безопасно.

Особенности работы с различными материалами

В зависимости от типа стены процесс штробления может занимать разное время и быть неодинаковым по трудоемкости.

Штробы в бетоне и кирпиче

Монолитная бетонная стена очень сложна в работе. Зубило с молотком тут лучше не использовать вовсе – процесс отнимет все силы. Можно сделать канавку болгаркой без пыли, подсоединив пылесос, но только при выборе самого прочного и надежного режущего приспособления. Для штробления бетона повышенной прочности придется отказаться от болгарки, поскольку круг от нее может слететь и поранить мастера. Здесь используют перфоратор или дрель с алмазными сверлами.

С кирпичом работать проще, особенно, если стена еще не закрыта штукатуркой. Проводку кладут прямо в пазы между отдельными кирпичиками, после чего производят оштукатуривание. Вертикальные швы лучше делать перфоратором или дрелью. Для создания небольших трасс можно пользоваться даже ручными приспособлениями.

Дерево и газобетон

Сделать штробу в мягких материалах — поризованных бетонах — несложно. Для работы подойдет дрель, болгарка, перфоратор, штроборез, ручные инструменты. Последние позволят сделать канавку нужной ширины и глубины буквально за пару подходов. В древесине скрытую проводку не прокладывают, а пропускают ее открытым способом в огнестойких кабель-каналах и коробах.

Другие материалы

Гипсокартон является очень хрупким материалом, поэтому его не подвергают штроблению. Кабели для электросети укладывают под листами ГКЛ, где они будут надежно скрыты от посторонних глаз. Отверстия под розетки делают с помощью перфоратора со специальной насадкой. Штробы в кафеле выполняют болгаркой или штроборезом с алмазными дисками. Перфоратор для этой цели не подходит, так как может повредить материал.

Нюансы с несущими стенами

Ограничения на штробление несущих стен касаются квартир в многоквартирном доме. По большей части, они относятся к железобетонным постройкам. Арматура каркаса стен располагается на той же глубине, что и штробы, и может оголяться. В результате толщина стены уменьшается, повышается опасность ее деформирования и обрушения.

Укладка проводов на несущих стенах возможна другими способами. К примеру, вначале делают оштукатуривание, а потом прокладывают провода внутри штукатурного слоя. Также кабели пропускают под облицовкой из панелей, ГКЛ, фанеры на каркасе.

Чем и как сделать штробы в стенах

Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.

Болгарка УШМ

Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.

Перфоратор

Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.

Молоток и зубило

Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.

Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.

Дрель

Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.

Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.

Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

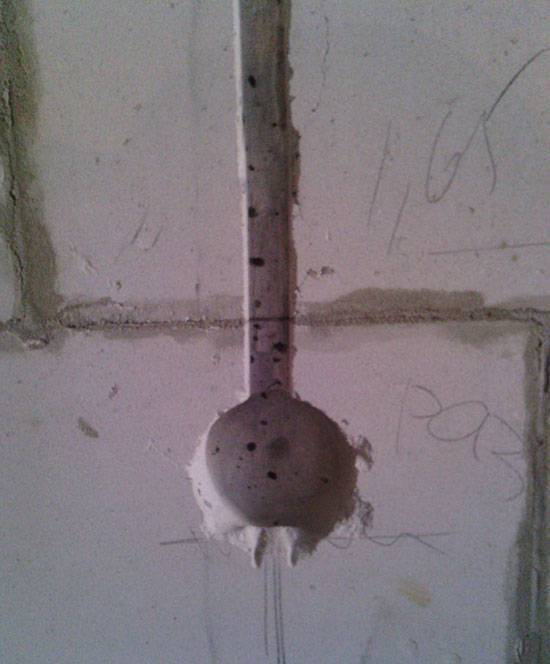

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.
