Стяжка и гидроизоляция

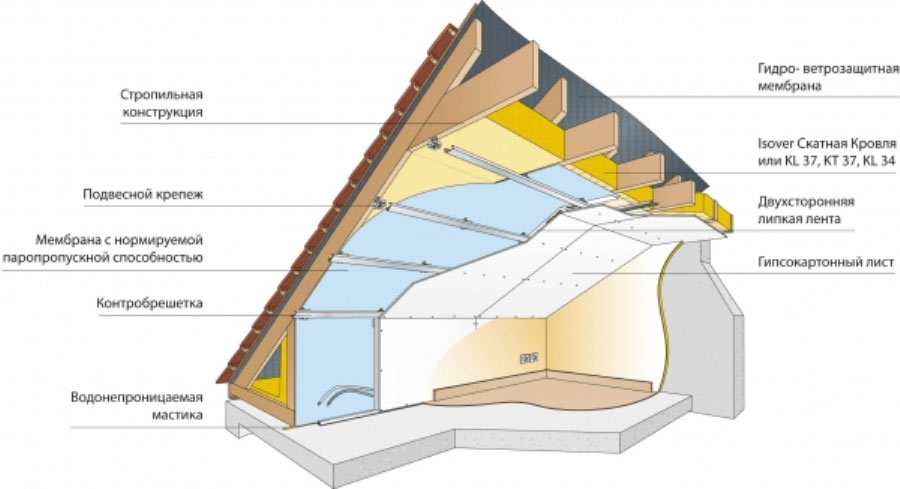

Схема гидроизоляции и теплоизоляции кровли.
Далее следует этап установки горизонтальных стяжек. Основная их функция – защита конструкции от «складывания» вовнутрь. Для этого применяют доски. Причем толщина досок для стяжек должна соответствовать толщине стропил. При укладке стяжек их нужно располагать так, чтобы они «распирали» прогоны. Крепят балки гвоздями или болтами. При помощи гвоздей нужно скрепить те доски, которые будут создавать свес карниза («кобылки»).
Следующий этап – нанесение гидроизоляционной пленки. Нужно раскатать пленку поверх стропил от одного края поверхности до другого, начиная снизу конструкции. Отрезав от рулона необходимую длину, продолжаем двигаться выше таким же способом, пока не покроем всю поверхность. Пленку прикрепляют строительным степлером. Если планируется строительство теплой кровли, под пленку нужно настелить утеплитель – стекловату или минеральную вату. Утеплитель нужно укладывать между балками стропил.
Основные элементы кровли
Рекомендуется знать общее устройство крыши частного дома, схема которой включает следующие основные элементы:
- мауэрлата;
- стропильной системы;
- кровельного пирога.
Для монтажа мауэрлата используется деревянный брус (квадратного либо прямоугольного сечения). Он служит основой всей конструкции и является местом крепления крыши к строению. Мауэрлат позволяет равномерно распределять нагрузку на стены здания.
Мауэрлат «собирает» нагрузку от стропил и распределяет ее по поверхности стены Источник notperfect.ru
Сечение бруса рассчитывается исходя из сложности кровли и веса каркаса. При монтаже мауэрлата по всему периметру здания, между собой его элементы соединяются по принципу врубки. Дополнительную надежность обеспечивают гвозди либо болтовое соединение.

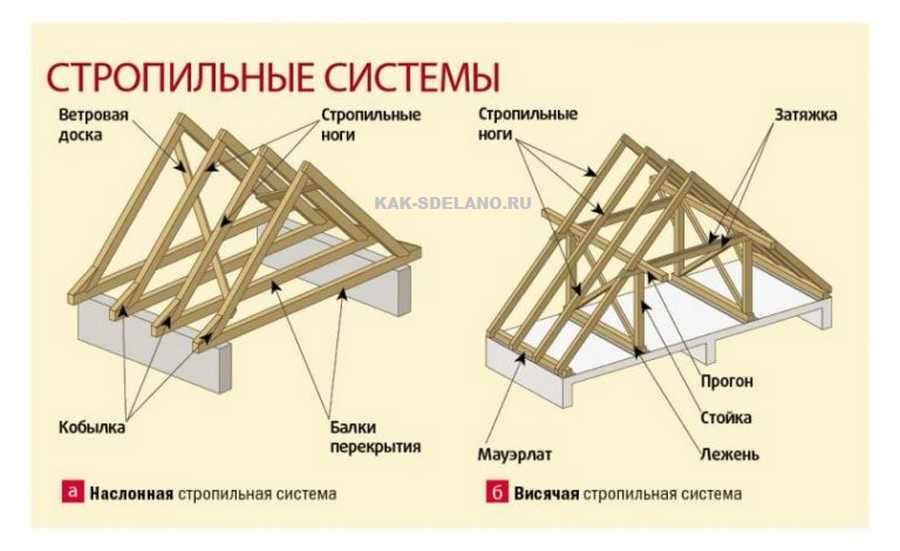

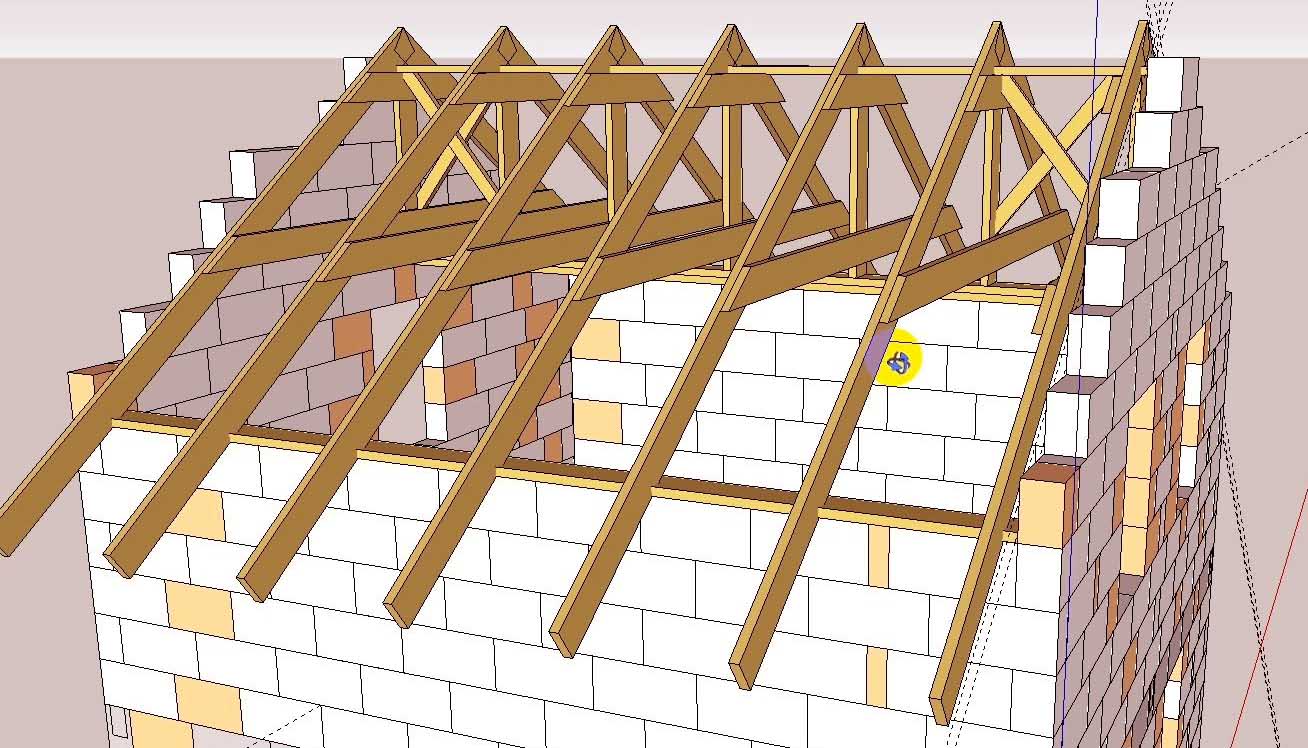

Стропильная система устанавливается на мауэрлат и служит основанием для укладки кровельного пирога. Обязательно следует предусматривать угол ската крыши. Кровля с большим склоном быстрее освобождается от воды, снега. Поэтому для обустройства крыш с уклоном ската от 50º применяются стропила меньшего сечения, чем для более пологих кровель. Эта информация обязательно отражается в проектной документации.
Если кровля возводится на строении небольшой ширины, то монтируются А-образные конструкции (коньковый прогон не нужен). Горизонтальной перемычкой (ригелем) обеспечивается требуемая жесткость, а также снижается нагрузка на распор. Верхнее крепление стропильных ног усиливается деревянной либо металлической накладкой.

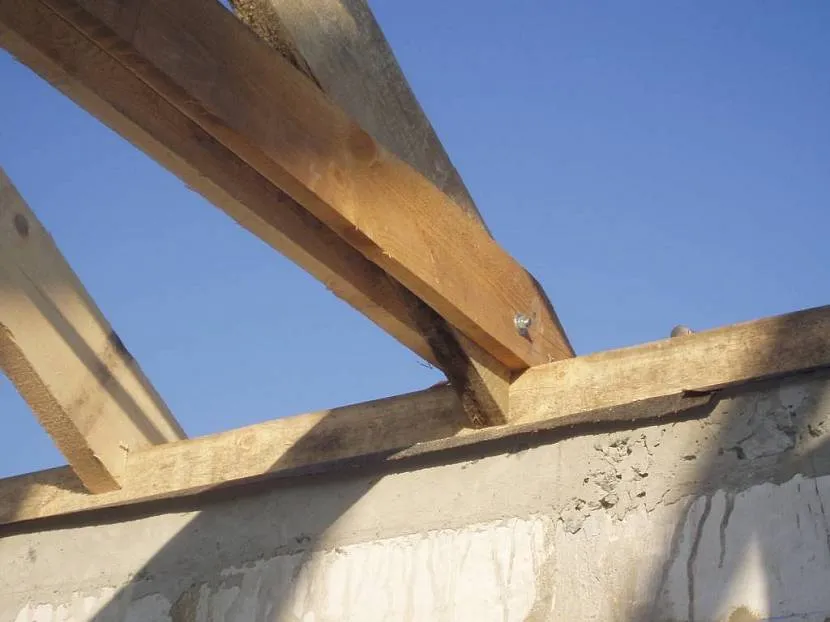

Низ стропил может в мауэрлат упираться срезанным торцом (конструкция без свеса). Если по проекту предусмотрен свес, то внизу стропила выполняется выемка. Верхняя часть выреза упирается в мауэрлат.
Конструкция стропил без свеса применяется очень редко Источник strindustry.ru

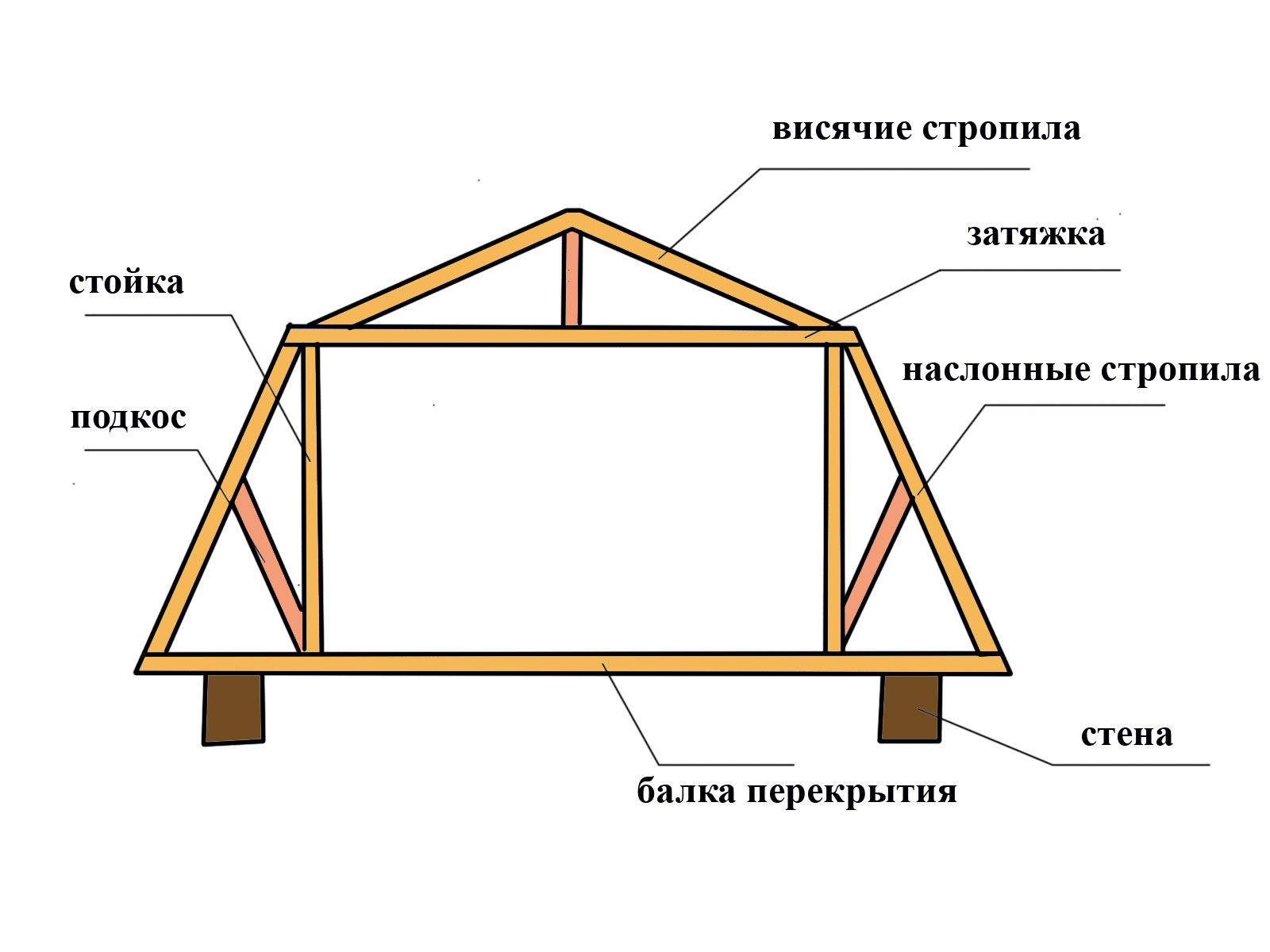

При обустройстве мансардных крыш обычно устанавливаются наслонные стропильные системы, в которых стропильные ноги оснащены дополнительной точкой опоры. Для этого используются опорные стойки, которые соединены прогонами. Дополнительную жесткость конструкции обеспечивают подкосы и прочие элементы.
После монтажа стропильной системы обустраивается кровельный пирог. Сначала укладывается гидроизоляция, для чего используется специальная мембрана. Она обязательно закрепляется на стропилах. Чтобы не ухудшить вентиляцию кровли, следует избегать перехлеста мембраны через конек. Поверх гидроизоляции к стропилам крепятся бруски (контробрешетка). Так обеспечивается требуемый воздушный зазор.
Обрешетка крепится к контробрешетке. В зависимости от вида кровельного покрытия она выполняется из:
- досок;
- брусочков;
- плитных материалов (когда требуется выполнить сплошную обрешетку).
На обрешетку крепится кровельное покрытие. Она принимает на себя всю нагрузку и перенаправляет ее на конструкцию стропильной системы.

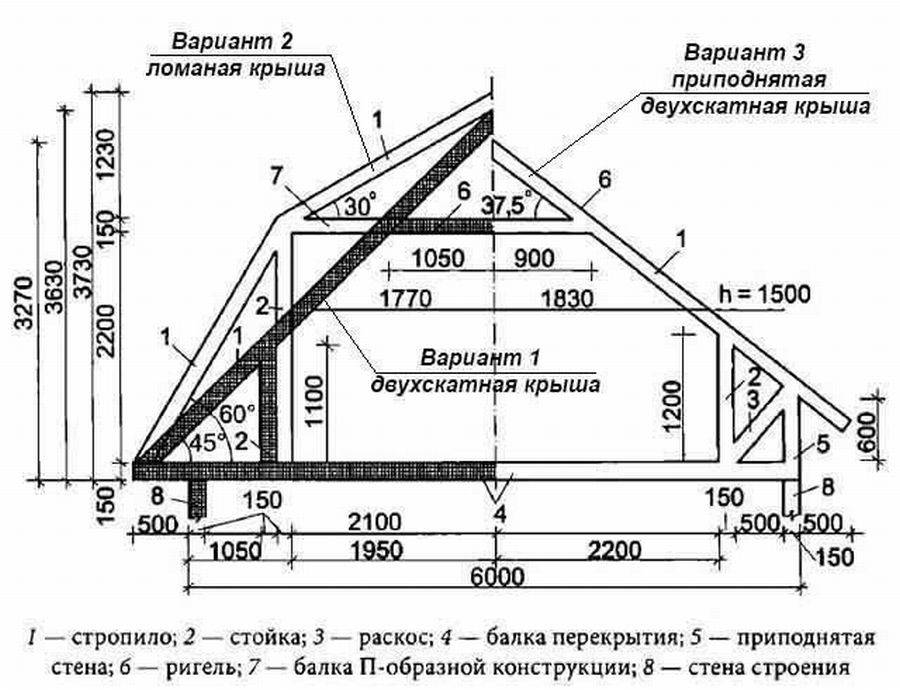

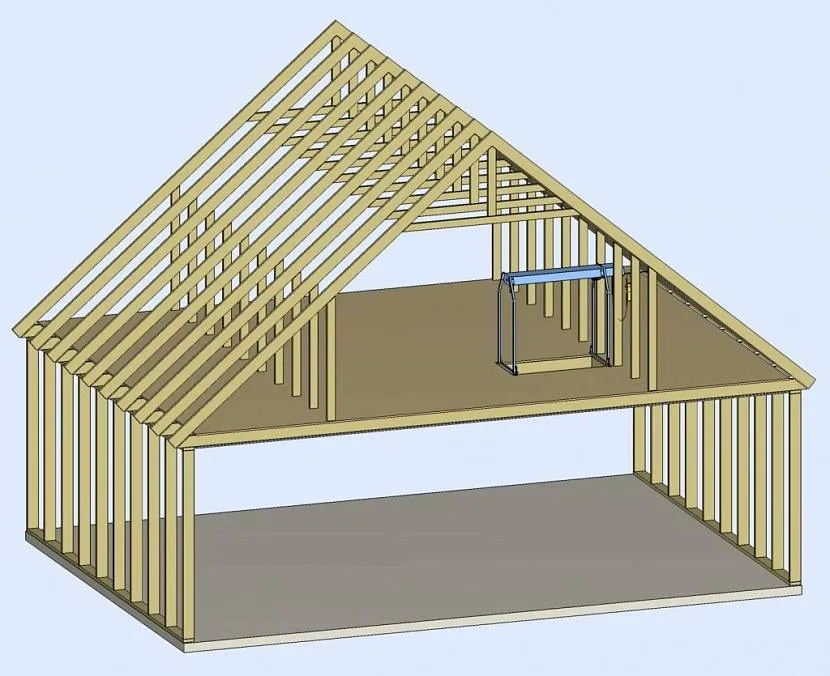

Если крыша не «ломаная», то мансарда будет занимать не всю полезную площадь чердака Источник lilyass.com

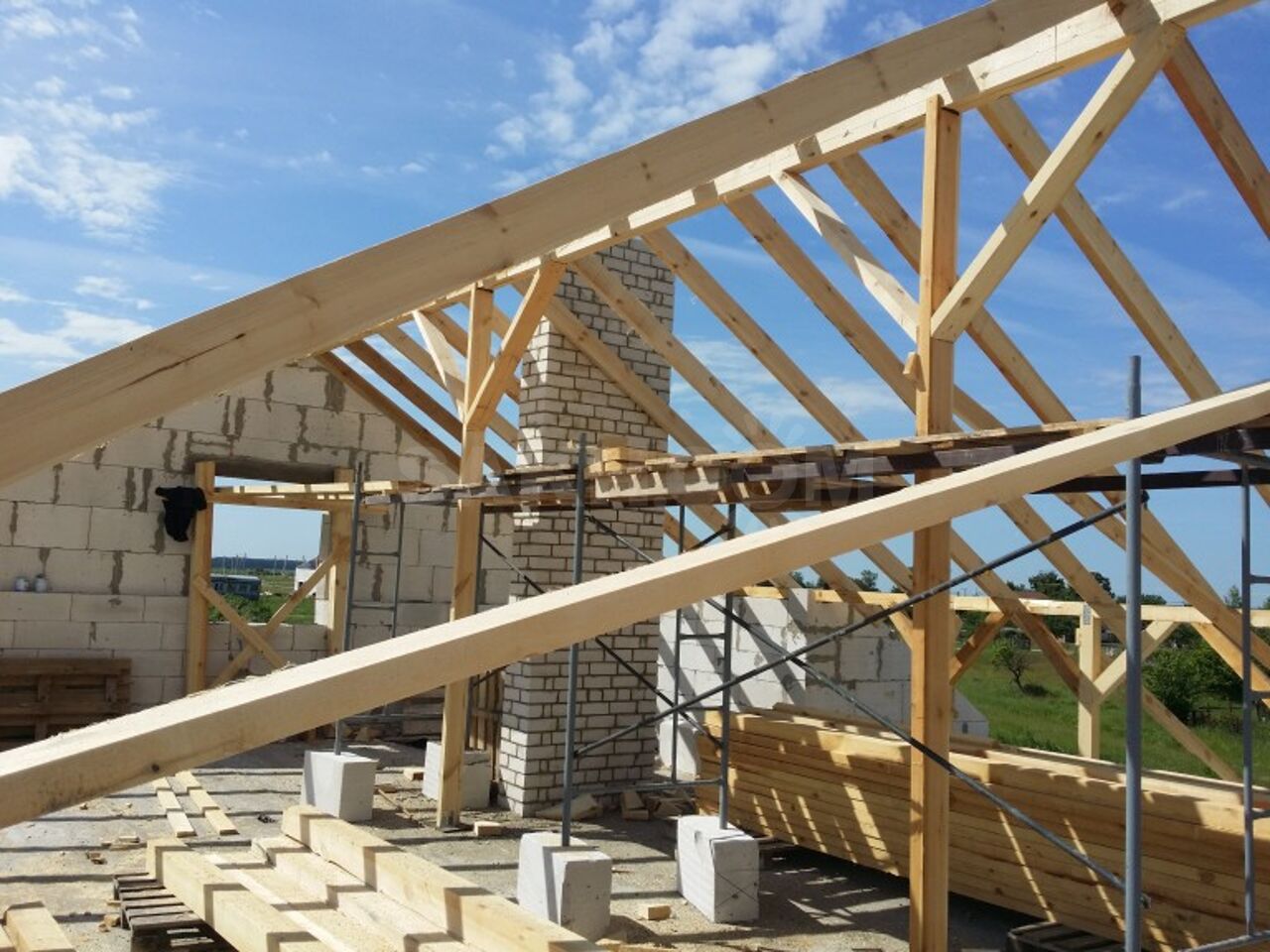

Монтаж стропил под металлочерепицу

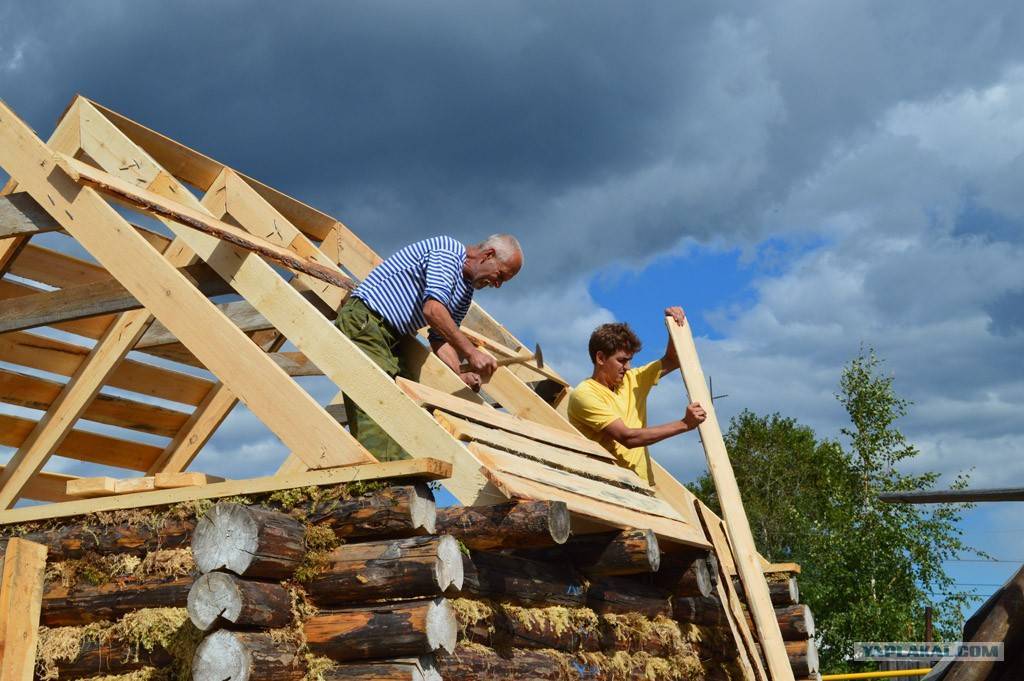

Все монтажные работы по устройству кровли ведутся на достаточно большой высоте. Чтобы свести к минимуму риск падений, а также значительно упростить высотные работы, можно собрать каркас несущей стропильной системы на земле. Для этого необходимо создать шаблон из досок, по которому и будет осуществляться дальнейшая сборка.
Он изготавливается в несколько этапов:
- Доски подымаются над стенами здания, выравниваются, а затем скрепляются при помощи гвоздя.
- Выравнивают угол наклона досок в соответствии с проектом, путем их опускания и подъема. Элементы фиксируются.
- В результате должна получиться конструкция, напоминающая по форме будущую стропильную систему, выполненную в соответствии с расчетными геометрическими размерами крыши.
- Шаблон опускается на землю, в соответствии с ним чистовые элементы фиксируются между собой. Более подробно на видео ниже.
Затем следует позаботиться об установке опорного элемента – мауэрлата. Как говорилось ранее, он укладывается на несущие стены в продольном направлении. Крепление производится при помощи шпилек (на армопоясе или кладке) или с помощью катанки (для зданий с небольшой кровельной высотой).
ОСТОРОЖНО!
При использовании шпилечного соединения, связующие элементы не нужно наглухо замуровывать в стену. Они должны выступать из стены на 30-40 мм, так как на шпильки будет накручиваться гайка.
Следующим этапом будет создание конькового прогона, служащего опорной частью для всей конструкции двухскатной кровли. Он выполняется из бруса или отесанного бревна. В случае, если пролет здания не более 6 м, его опирание может осуществляться без дополнительных опорных элементов. В противном случае для монтажа нужно использовать строительные фермы.
